Как рассчитать кубатуру бетона на фундамент

Определяем толщину плиты

Для этих расчетов необходимо знать:

• расстояние между арматурами;
• величину бетона над арматурными сетками (нижней и верхней);
• толщину арматуры.

Обычно оптимальная величина приблизительно 250 мм. Отталкиваются от того, что расстояние между двумя сетками арматуры в среднем 70 мм. Если добавить с двух сторон толщину защитного слоя по 50 мм, и толщину стального каркаса, проведя несложные вычисления, видим, что толщина бетонной плиты будет колебаться от 200 до 300 мм.

Толщина плит определяется, исходя из общих нагрузок сооружения и характеристикой почвы. Поэтому данные размеры оптимальны только для твердого и равномерного грунта. Когда размеры плиты подсчитаны, вычисляют величину подушки.

Сколько нужно бетона на фундамент

Подготовленная конструкция заливается бетонной смесью, и ее количество определяется в кубометрах.

Чтобы выполнить расчет объема бетона для возведения фундамента, сначала проверяют на возможность несения проектной нагрузки с учетом характеристик почвы в месте строительства. Для приведения в соответствие проектируемого основания указанным параметрам и для соблюдения нормативов, изменяют его геометрические размеры (глубину, ширину) и схему армирования. Полученные размеры подставляют в формулы расчета и вычисляют сколько кубов бетона нужно.

Ленточный

При расчете бетона для ленточного фундамента необходимы следующие параметры: длина ленты, ее ширина и высота. За высоту принимается расстояние от подошвы до обреза. Обычно обрез расположен в 50-60 см над поверхностью земли.

При глубине подошвы (части, находящейся под землей) в 160 см и размере его части над землей в 60 см, итог составит 220 см. Глубину заложения монолитного ленточного основания определяют в зависимости от свойств почвы и от марки бетона.

Ширина ленты зависит от веса здания, толщины стен и грунта. В соответствии с нагрузкой, в конструкцию ленты устанавливают необходимое число прутов продольной арматуры нужного диаметра, определяют шаг и диаметр хомутов.

Протяженность ленты — это сумма длин всех наружных и внутренних несущих стен дома. Для коттеджа размером 8х10 м с внутренней несущей стеной протяженностью 10 м, она составит 46 метров:

(10 м + 10 м + 8 м + 8 м = 36 м) + (10 м) = 46 метров.

Расход бетона для основы такого дома при ширине ленты 0,5 м и высотой 2,2 м:

46 (Д) х 0,5 (Ш) х 2,2 (В) = 50,6 кубометров.

Плитный

Чтобы рассчитать кубатуру бетона для этого типа фундамента, определяют полный объем плиты. Это и будет искомым значением и равняется произведению площади плитного основания на его толщину.

Площадь коттеджа 8х10 метров равна 80 кв.м. К примеру, толщина плиты составляет 25 см. Таким образом, расход смеси составит:

(80 кв.м) х (толщина: 0,25 м) = 20 кубометров.

При вычислениях важно учитывать вес здания. При большой нагрузке нужно либо увеличить толщину плиты, либо добавить ребра жесткости. Их делают по несущим стенам (в т

ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью

Их делают по несущим стенам (в т. ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью.

Заливка конструкции ребер жесткости будет дополнительной величиной, которая прибавляется к общему расходу и определяется следующим образом:

(площадь поперечного сечения ребра жесткости) х (общая длина ребер).

Столбчатый

Представляет собой столбы, расположенные с определенным шагом под опорными точками. Чтобы рассчитать бетон для такого фундамента, определяют значения для одной опоры и умножают на их количество.

Объем одного столба, так как он, по сути, является цилиндром, соответствует произведению площади поперечного сечения на длину.

Пусть диаметр столба принимается 40 см. S = ¼πd² = ¼ х 3,14 х 0,4² = 0,13 кв.м. При высоте в 2,2 м искомая величина: 0,29 м³.

Для итогового определения расхода бетонной смеси для столбчатого основания умножают полученную величину на количество столбов.

Полученные результаты, несмотря на простоту формул, являются довольно точными. Это поможет избежать лишних затрат и заказать или приготовить оптимальное количество бетона для заливки фундамента. Однако, при проведении подготовительных земляных работ, транспортировке и разгрузке, усадке почвы и т. д., возможно дополнительное увеличение итоговой цифры на 3-10%.

Виды фундаментов

Главный признак, по которому проводят классификацию фундаментов — это тип конструкции:

1. Ленточный – полоса, проходящая под всеми несущими стенами;
2. Плитный – мелкозаглубленная армированная плита под всей площадью здания;
3. Столбчатый – система точечных опор, распределяющих вес сооружения на грунт.

Верхняя плоскость конструкции называется обрезом — это основа для стен, воспринимающая от них нагрузку. Нижняя плоскость называется подошвой, она распределяет вес на грунт.

Факторы, которые нужно учитывать при выборе типа основания:

• сложность проекта, наличие цокольного этажа;
• используемые материалы;
• нагрузка;
• уровень грунтовых вод;
• тип грунта.

Как рассчитать, сколько кубов бетона нужно на фундамент?

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Строительство начинается с проекта. Даже небольшие сооружения рекомендуется предварительно зарисовать на бумаге, чтобы можно было наглядно увидеть пропорции и прикинуть расход материалов. Для серьезных строений нужна проектно-сметная документация, выполненная профессионалами, но, при возведении частного дома, дачи, забора или гаража, можно обойтись онлайн калькуляторами или готовыми решениями. Важнейшим вопросом при возведении конструкций является устройство надежного фундамента, а потому вопрос того, как рассчитать количество бетона на фундамент, является первостепенным.

Рассчитать бетон на фундамент несложно, если присутствует определенность с размерами и типом сооружения. Тип фундамента и его габариты должен определить опытный строитель, исходя из характеристик строящегося здания, типа грунта и глубины его промерзания в данной местности.

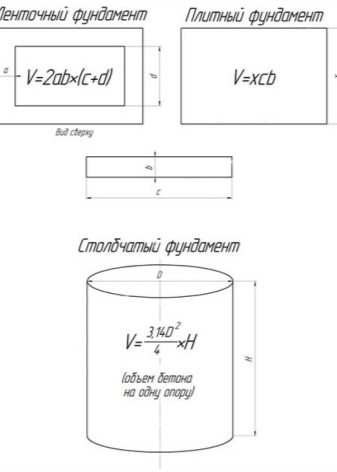

Формулы

Для расчёта нужного количества бетонной смеси для заливки необходимо будет узнать объём фундамента в кубометрах.

Для каждого типа фундамента имеется свой способ вычисления.

1. Ленточный. Высота высчитывается по следующей формуле: глубина подземной части + высота цоколя. Стандартная ширина фундамента составляет – 40 см, но чаще её делают большей в зависимости от толщины стен будущей постройки. Перемножив высоту, ширину и длину основания, получаем необходимый объём.
2. Плитный. Если фундамент представляет монолитную плиту прямоугольной или квадратной формы, то расчеты будут равны: длина дома х ширина х толщина постройки. Технологические стандартные размеры толщины слоя для одноэтажных построек – от 10 см, двухэтажных домов с небольшим весом – от 25 см, для строений из громоздких строительных материалов – 0 см. Для примера, рассчитаем объём необходимого количества бетона для плитного основания дома 10х10 м. Допустим, глубина с учётом цоколя составит 1,7 м, ширина 0,5, а общая длина 62 м. Умножаем и получаем 52,7 кубометра, то есть примерно 53 м3 бетона.
3. Столбчатый. Количество столбов будет зависеть от площади всей постройки. Допустим, у вас имеются такие параметры столба, как диаметр, высота и количество столбов. Для начала нужно посчитать площадь поперечного сечения: S= 3,14 х R (диаметр). Далее вычислить объём бетона в кубометрах одного столба, для этого умножаем площадь на высоту. В конце получившееся число умножаем на количество столбов и получаем объём бетона, которое нам необходимо для возведения столбчатого фундамента.

Не забудьте высчитать необходимый объём цемента для приготовления бетона. Например, для получения одного куба бетонной заливки марки М300 надо 382 килограмма цемента, 700 килограмм песка, щебня малой фракции до одной тонны, а также около 220 литров воды. Следовательно, имеем такие пропорции (цемент, песок, щебень) для изготовления бетона M300 = 1,0: 1,7: 3,2.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• Ø57 мм – заборы из сетки, легковесные конструкции;
• Ø76 мм – тяжелые ограждения из кирпича и профнастила;
• Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• Ø108 мм – малоэтажные дома, дачи, бани, ангары;
• Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали.
Для лопастей применять листовую сталь толщиной не ниже 4–5 мм.
Уделять внимание прочности сварочных швов.
Выбирать качественные гидроизоляционные материалы.

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунта	Несущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 м	длина столба – 2,5 м	длина столба – 3м
Пластичные глины	3,7	4,4	5,0
Полутвердые глины	4,7	5,4	6,0
Суглинки, супеси	3,7	4,5	5,0
Пески средней фракции	Не используются	9,5	10,5

Особенности

Для строительства можно выделить три типа фундамента:

• ленточный – полоса из бетона, проходящая под всеми несущими стенами, в состав которой входит железная арматура, песок, гравий и цемент марки не ниже М200;
• плитный монолитный – мелкозаглубленная плита, равная всей площади постройки;
• столбчатый – опорная система из столбов, используется при возведении небольших зданий без подвального помещения, при этом расставляются столбы по всему периметру с промежутком до двух метров.

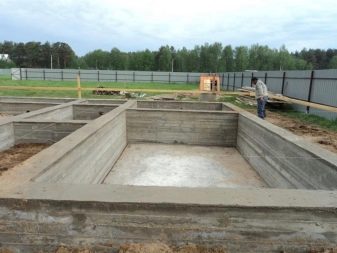

Своё название ленточный вид основания получил из-за внешнего вида, а также конструкции. Ленточный фундамент устраивают по периметру всего дома, включая несущие внутренние стены. Такая конструкция используется для того, чтобы нагрузка распределилась равномерно по всей площади основания. Даже при вспучивании почвы перекоса на здании не произойдёт. Однако при болотистом грунте данный вид основания не подойдёт, в этом случае применяют свайный тип фундамента. Ленточное основание имеет относительно большой объём работ, а также высокий расход материала.

Часто данный вид фундамента с железобетонными перекрытиями возводят для кирпичных или каменных построек и в случае обустройства подвала.

Он достаточно прост даже при возведении своими руками. При наличии крана возведение такого вида фундамента не займёт больше двух дней, а период усадки значительно меньше, чем у монолитных оснований.

Преимущества ленточного фундамента включают несколько характеристик.

• Относительно низкая стоимость.
• Лёгкий монтаж.
• Подходит для любого малоэтажного строения.
• Скорость. Фундамент для постройки в 100 м2 можно возвести своими руками всего лишь за неделю. На конструкцию ленточного основания влияет рельеф земельного участка, тип почвы, сложность и вес проекта, высота грунтовых вод, а также глубина промерзания грунта.

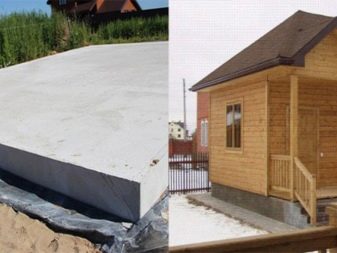

Плитное основание в силу своей долговечности и надёжности применяют для строительства каменных и кирпичных домов.

Материалы, используемые для возведения – специальные плиты из железобетона и подушка из щебня и песка, укладываемая на дно котлована перед заливкой

При строительстве важно высчитать нагрузку будущей постройки

Главные плюсы данного вида фундамента: простота монтажа и возможность возведения при любом типе грунта. Минусы: для заливки необходимо образовать идеальную ровную поверхность, а также немалые расходы при строительстве ввиду использования железной арматуры и укладки гидроизоляционного слоя. Заливка плитного фундамента происходит по слоям примерно в 15 см.

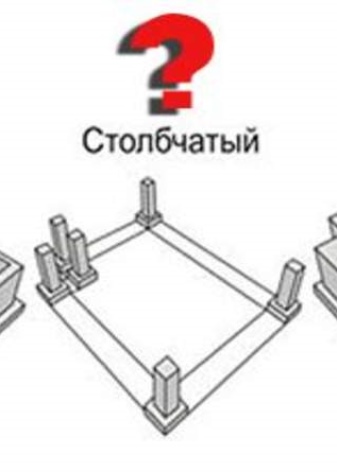

Столбчатый фундамент – экономичный и надежный для легких построек.

Среди положительных характеристик можно отметить следующие:

• вне зависимости от времени года и погодных условий, данный вид фундамента можно легко сделать своими руками;
• бетонные сваи ставятся на любых поверхностях, даже на крутых склонах;
• дешевизна материалов.

Сколько нужно цемента на куб бетона

В зависимости от предназначения бетона его изготавливают с определённой прочностью. Например, марку М100 применяют для заливки основания дорог и создания бордюров, М150 — возведения небольших построек, М200 — для заливки фундаментов.

Расход цемента на 1м3 бетонного раствора
Марка готового бетона
М75	М100	М150	М200

Марка цемента

М400
195 кг
250 кг
345 кг
445 кг
М500
155 кг
200 кг
275 кг
355 кг

Если в бетоне слишком мало цемента, он не способен держать связующее и наполнитель, и такой материал быстро разрушится под влиянием внешних факторов. И наоборот, существенно превышение объёмов отвердителя, приведёт к растрескиванию конечного продукта.

Плотность

Этот показатель пропорционален марке бетона. Каждый тип строительных элементов используется для укладки конструкций с разной нагрузкой. Чтобы не ошибиться при выборе марки, следует ознакомиться с их назначением. Газобетон D600 характеризуется высокой прочностью.

Из блоков D500 возводятся монолиты, D 400 — для обустройства изоляции при монтаже проемов. Изделия из газобетона D350, который имеет высокую пористость и рыхлую структуру, применяются преимущественно для изоляции тепла.

Материал сорбирует влагу, поэтому на стены наносится изолирующий влагу грунтовый шар. Технология изготовления блоков предусматривает перемешивание ингредиентов, которые при взаимодействии образуют пористую структуру. Строительные элементы с высокой плотностью имеют больший вес.

Сколько газобетона в кубе можно определить по плотности блока. Этот показатель обозначается D, а цифры после буквенной маркировки указывают на значение плотности. Низкое значение индекса соответствует наличию большого количества воздушных пор, которые увеличивают проводимость тепла.

Показатель прочности газоблока D400 выше на 45%, чем у D300, но теплопроводность ниже на 30%. Цена строительных изделий марки D400, 200, 300, 600 см в Москве и других регионах ниже, чем на аналогичные изделия большей плотности.

Сейчас читают: Виды и монтаж железобетонных свай

Почему количество бетона измеряют в кубах бетона

Кубически метры – основная единица, которыми измеряется количество покупаемого или продаваемого бетона. Кому-то может показаться, что более объективным было бы измерение единицами массы (килограммами, центнерами, тоннами и т.д.), однако измерение в таких единицах было бы неправильным. Почему? Ответ на этот вопрос очень прост. Продавец бетона может, к примеру, всыпать в раствор щебня сверх нормы, таким образом, увеличив массу смеси, а её характеристические свойства заметно ухудшатся.

Сколько весит куб бетона

Один кубический метр или куб бетона имеет разную массу для разных видов бетона. В среднем, это значение колеблется в промежутке 500 – 3000 кг. По массе одного кубического метра смеси бетоны даже разделены на три группы: легкие, тяжелые и сверхтяжелые бетоны.

В состав легких бетонов входят различные пористые заполнители (туф, ракушечник, керамзит). Могут также добавляться специальные составляющие, обеспечивающие искусственное образование пор. К таким видам относится газобетон (со своими недостатками) и пенобетон. Львиную долю в образование массы легких бетонов играет песок: в один куб бетона может входить до 600 кг песка. Кубический мер легких бетонов имеет массу 500 – 1800 кг.

Все виды бетонов, масса куба которых превосходит 1800 кг, относятся к классу тяжелых. В их состав входит какой-либо крупный заполнитель: гравий или щебень, масса которого может достигать 1300 кг в кубическом метре. Песка примерно столько же, сколько и в лёгких бетонах (около 600-700 кг), также в состав входит до 400 кг цемента и примерно 200 литров воды. Вес каждого из составляющих может варьироваться, потому и существует много марок бетонов. Суммарная масса одного куба тяжелого бетона составляет 1800 – 2500 кг.

Особо тяжелые бетоны – это особые смеси, предназначенные для особо крепких и тяжелых конструкций. В состав таких бетонов входит магнетит, барит металлический скрап или гематит. То есть, большую часть веса такого бетона составляет масса тяжелых металлических заполнителей.

Различные виды бетонов применяются для разных видов работ. К примеру, при укладывании фундамента или монолитном строительстве используются цементные бетоны, относящиеся к классу тяжелых бетонов. Легкие же бетоны, такие, как газобетон или пенобетон используются для создания готовых стеновых блоков, однако для несущих стен такие бетоны использовать нельзя.

виды, способы измерения :: SYL.ru

Каждый строительный материал в технической документации имеет свои единицы измерения. Например, стекло – метры квадратные, кирпич – штуки, провод – метры. Бетон измеряется в метрах кубических, асфальт – в тоннах, вода – в литрах. При транспортировке всех материалов необходимо знать их вес, чтобы не перегрузить автотранспортное средство, что может привести к его поломке. Также необходимо знать массу материалов при расчетах несущей способности конструкций, например фундаментов, колонн, стен, балок. Правильно сделанные расчеты приведут к экономному расходованию материалов, в итоге — к снижению себестоимости строящегося объекта.

Что влияет на величину?

При любых конструктивных расчетах важно знать вес куба бетона. Он зависит от массы наполнителей и компонентов, из которых произведен

Основными материалами, из которых делают бетон, являются:

1. Цемент.2. Щебень, гравий, шлак.3. Песок строительный.4. Вода.

Компоненты в каждом конкретном случае имеют определенные характеристики, поэтому единого значения для каждой марки или вида бетона не существует.

В чем измеряют?

Существует 2 вида веса любого вещества: удельный и фактический. В чем их разница:

• Удельный вес куба бетона представляет собой соотношение массы материала к его объему. Но такой параметр практически не вычисляют: произведенный даже на одном заводе в разное время бетон будет иметь неодинаковую массу, поскольку песок и щебень из разных карьеров отличаются своими характеристиками. Также объемный вес бетона с мелким щебнем будет больше, чем с крупным.
• Строители и конструкторы используют в расчетах фактическую величину массы единицы, которая является наиболее достоверной для каждой партии.

При любом уплотнении с помощью передовых вибраторов в бетоне останутся микропустоты в виде маленьких пузырьков. Поэтому и принято считать вес куба бетона как объемный вес. Чтобы получить удельный вес, необходимо бетон измельчить в пыль, засыпать ее в кубовую емкость и взвесить. А это довольно сложный процесс.

Определение по типам

У бетона существует несколько разновидностей:1. Легкий.2. Тяжелый.3. Особо тяжелый.

Легкий бетон производят из высокопористого наполнителя (шлака, ракушечника или керамзита). Эти материалы создают мелкие пустоты в камне до 85 %. Вес куба такого бетона составляет от 500 до 1800 килограмм и зависит от количества наполнителя, имеющегося в его составе. Чем его больше, тем меньше показатель, и наоборот. В настоящее время налажен выпуск газобетона и пенобетона с высоким содержанием микропустот в виде пузырьков воздуха. Из наполнителей в таком присутствует песок в количестве около 600 килограмм на 1 м3. Из легкого бетона делают блоки для стен здания.

Тяжелый изготавливают, используя в качестве наполнителя гранитный, мраморный, известняковый щебень или гравий. Объемный вес бетона — от 1800 килограмм до 2500. Его выпускают в несколько раз больше других видов. В состав входит 1200-1300 кг щебня, 600-700 кг песка, 250-400 кг цемента, 170-200 литров воды. Его используют при изготовлении железобетонных сборных изделий – фундаментных блоков, стеновых панелей, плит перекрытия, в монолитном домостроении, для возведения мостов, при строительстве бетонных автодорог. Особо тяжелый производят с наполнителем из чугунной дроби, железной руды, барита, магнетита. Объемный вес бетона — от 2500 килограмм до 3000. Применяется он при строительстве зданий и сооружений, в которых необходима защита от проникновения радиации, например атомных электростанций, лабораторий ядерной физики с ускорителями частиц.

Фактическое определение веса куба бетона

Рассчитать величину можно несколькими способами:

1. На практике можно определить вес одного кубометра бетона с помощью автомобильных весов. Сначала взвесить пустой автомобиль, затем загрузить в него на растворобетонном узле (РБУ) с высокой точностью дозирования один кубометр бетона и повторно измерить массу. Полученная разница и даст ответ на вопрос, какой вес куба бетона или объемный вес. Точность этого метода — до килограмма. 2. Существует другой способ определения, сколько веса в кубе бетона. Для этого требуется изготовить опалубку из пиломатериала, а лучше из металла с размерами сторон 1х1х1 м, то есть сделать куб. Заполнить его бетоном с тщательным уплотнением вибрацией и после затвердевания взвесить без опалубки на автомобильных весах. Получим фактический вес куба бетона.3. В соответствии с рецептом на бетон произвести по отдельности взвешивание всех компонентов, входящих в состав одного кубического метра. Полученные результаты сложить и получить вес куба бетона.

Заключение

Для строительства важно определить объем затрат стройматериалов и рассчитать точное количество требующейся бетонной смеси, иначе фундамент не сможет выполнять возложенные на него задачи. В вычислениях используются не только параметры основания, описанные в проекте и плане, но и другие факторы – усадка и особенности почвенного слоя

Пропорции смешивания материалов помогают определить специальные таблицы

В вычислениях используются не только параметры основания, описанные в проекте и плане, но и другие факторы – усадка и особенности почвенного слоя. Пропорции смешивания материалов помогают определить специальные таблицы.
