Разновидности коронок по бетону для установки розеток

Разновидности коронок

Разновидности

Коронки по бетону необходимы для создания отверстий в несущих и ограждающих конструкциях зданий и сооружений при прокладке электрических сетей, водопровода, канализации и отопления, линий связи, систем тушения пожара, при установке анкеров и других видов крепежа.

Разновидностей оснастки для сверления бетона существует масса, и подбираются они с учетом стоящих перед мастером задач. Отличаются они размерами:

• длиной резца (от 60 мм), подбираются под толщину стен — для тонких перегородок и несквозных отверстий достаточно длины 15-30 см, универсальной считается насадка длиной 40-45 см, а для толстых стен, перекрытий и для прокладки труб предназначены коронки длиной 50-55 см и более;
• диаметр головки должен соответствовать параметрам отверстий, наиболее популярным является размер 68 и 74 мм, но в продаже представлены насадки от 4 мм и до 1200 мм.

Насаживаться коронки могут на ручные дрели без функции удара и на модели с вибрацией и биением, на перфораторы различной мощности и на стационарные промышленные буровые установки. Различия имеются и в принципе крепления к инструменту. Фланцы бывают:

• трех- и шестигранными для совместного использования с бытовыми дрелями;
• с хвостовиком типа SDS Plus, предназначенным для установки на бытовые и полупрофессиональные перфораторы весом до 5 кг;
• модификации SDS Max и SDS Top для перфораторов профессионального класса;
• с анкерами и другими спецкреплениями для установки на тяжелое стационарное бурильное оборудование.

Коронка с алмазными вскраплениями.

Однако основное влияние на рабочие характеристики и прочность конструкции коронок оказывает материал, который применялся при их изготовлении. Традиционно стенах выполняют с применением корончатых сверл с режущими сегментами:

• из специального композитного сплава высокой твердости, победита (сплав монокарбида вольфрама и кобальта в соотношении 90:10);
• с алмазными вкраплениями или напылением, закрепляемыми в электролите или с помощью лазерной сварки.

Победитовая модификация

Данный тип коронок имеет режущую кромку с победитовой напайкой. Предназначены они для сверления бетона исключительно в межарматурных зонах и рассчитаны на небольшие объемы предстоящих работ. Из особенностей эксплуатации нужно выделить:

• в процессе использования нуждаются в охлаждении, иначе быстро выходят из строя;
• рассчитаны на «сухое» бурение, не устойчивы к резким перепадам температур;
• при попадании на металлический стержень в бетоне существует высокий риск отсоединения кромки, «вылета» напаек;
• насадки по бетону признаны достойной альтернативой специальным коронкам для газобетонных блоков, они практически не подвержены износу.

Коронки с алмазным напылением

Модификация коронок с покрытием из технических алмазов отличается высокой прочностью конструкции. Доказали они свою эффективность при сверлении твердых сортов бетона и железобетонных стен. Подходят для точных работ с хрупкими материалами, в т. ч. с черепицей и кафелем.

Алмазные коронки обладают массой достоинств:

Алмазное напыление.

• можно проводить работы безударным методом;
• отверстия получаются аккуратными, с ровными краями, без дефектов;
• подходят для работ в высокоскоростном и интенсивном режиме;
• снижен уровень шума, вибраций и пылеобразования;
• являются ремонтопригодными, их изношенные кромки могут быть восстановлены;
• охлаждение рабочей части может проводиться сухим (воздушным) и мокрым (подачей воды в зону резки) способом.

Из недостатков этих современных технологичных насадок для сверления отметить можно только их высокую стоимость.

Размеры, параметры

Для определения размера коронки и ее выбора нужно определить диаметр высверливаемого отверстия под розетку. Эти инструменты продаются по отдельности и в специальном наборе, где есть все нужные диаметры. При покупке инструмента в магазине можно уточнить у продавца, для какого размера подрозетников она подходит. Эти данные указаны в инструкции или маркировке инструмента.

Если куплена розетка, а размер отверстия неизвестен – измеряют внешнюю окружность розетки штангенциркулем, это и будет диаметр коронки (68, 70 или 75 мм). Для подборки подходящего инструмента имеет значение также и его длина и количество режущих сегментов, их может быть 5, 6, 8, — чем больше, тем эффективнее инструмент.

Особенности при работе с железобетоном и плиткой

Коронки по железобетону обеспечивают сверление самых прочных материалов максимального диаметра и глубины, с чем не могут справиться другие аналогичные изделия. Именно благодаря такой способности данная модель получила первое место в рейтинге инструментов.

Такая деталь в отличие от победитовых изделий надежна и долговечна, а если ее приобретать для постоянных строительных и ремонтных работ, то ее высокая цена окупится за короткий период времени. Даже наличие арматуры, залитой в бетоне, не помешает оборудовать специальное место для подрозетника с помощью подобной насадки.

Керамическая плитка – достаточно сложный материал для разрезания и, особенно, высверливания определенной поверхности. Просверлить кафель без нарушения его целостности еще недавно было практически невозможно, однако, появление алмазных деталей упростило данный процесс. Теперь керамику можно задействовать для проведения разводки труб, монтажа различных креплений под декоративные элементы, ее можно штробить под укладку проводов, установку розетки, выключателей в специально оборудованные подрозетники.

Пошаговая инструкция монтажа установочной коробки

Если подрозетники и инструменты готовы, а разметка нанесена на стены, процедура установки не займёт много времени и сил.

Первым делом нужно сделать отверстие. Для этого устанавливается коронка на шуруповёрт (дрель, перфоратор) и на средних оборотах, упираясь сверлом в намеченный центр, высверливается окружность нужного диаметра.

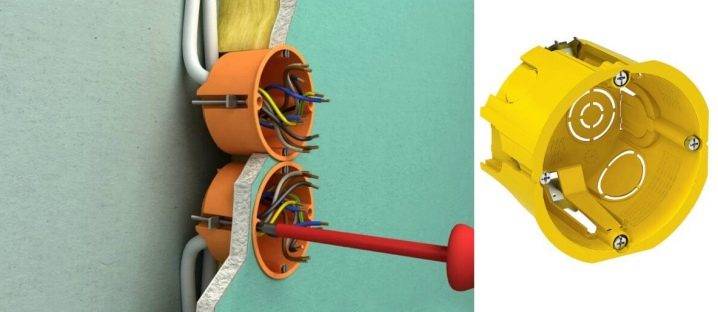

Видео: тонкости монтажа подрозетника в стене из гипсокартона.

Так как под гипсокартоном проложен кабель, который будет подсоединяться к розетке, сверлить нужно не спеша, следя за тем, что бы не повредить проводник. Как только коронка пройдёт через толщу гипса, её можно вынимать из отверстия.

После этого необходимо достать кабель из стены и ввести внутрь подрозетника. Соответственно, если кабелей несколько, все они на момент крепления установочной коробки к стене, должны быть внутри подрозетника.

Если это не глухая стена, а перегородка, зашитая гипсокартоном только с одной стороны, кабеля выводить не обязательно, так как остаётся открытым доступ с другой стороны.

Как установить подрозетник в стену?

Любой монтаж всегда начинается с разметки, поэтому перед тем, как установить подрозетник в стену, нужно правильно разметить его местоположение. Отмеряем нужное расстояние от пола: розетки обычно ставят на высоте 30-40см, выключатели – 90-100см, хотя бывают и исключения. Чертим карандашом крестик и начинаем сверлить.

Как сделать отверстие для подрозетника в гипсокартоне?

Если планируется установить подрозетник на стену из гипсокартона, то берем корончатую пилу диаметром 68 мм и сверлим отверстие. Затем вставляем подрозетник в стену и закрепляем. Для этого закручиваем саморезы, а они в свою очередь прижимают подрозетник к листу гипсокартона с помощью лапок. Иногда в получившемся отверстии снимают фаску, чтобы немного заглубить подрозетник. Если этого не сделать, то розетка может встать к стене не вплотную.

Как сделать отверстие для подрозетника в стену из гипсолита, кирпича и бетона?

Для сверления отверстия в полнотелой кирпичной или гипсолитовой стене, нужна специальная коронка по бетону. Она вставляется в перфоратор и производится сверление. В этом случае желательно использовать совмещенный режим долбления и сверления. Высверлить отверстие в стене из гипсолита или кирпича можно с помощью простейшего перфоратора.

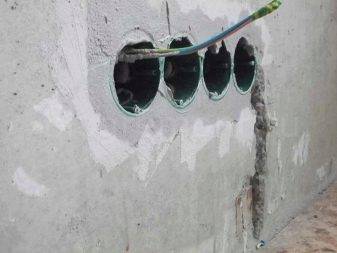

Технология сверления отверстия для подрозетника в бетонной стене выполняется также как и в гипсолит или кирпич. Однако для этого понадобится перфоратор по-мощнее.

Что делать, если нет коронки?

Как установить подрозетник в стену без этой коронки? Очень просто! Обводим подрозетник карандашом и начинаем делать отверстия по контуру с помощью перфоратора. Затем вставляем в перфоратор пику или лопатку и начинаем соединять отверстия. Таким образом, выдалбливается нужное нам углубление. Берем подрозетник и примеряем: он должен быть вровень со стеной или может быть немного утоплен. Если выпирает – нужно еще поддолбить. Когда углубление готово, прикручиваем подрозетник к стене с помощью дюбеля и самореза.

Не трудно вырезать отверстие для подрозетника и в гипсокартоне без специальных устройств. Для этого по размеченной окружности делаются небольшим сверлом дырки, и затем с помощью пилки от ножовки по металлу выпиливается отверстие.

Как завести провод в подрозетник?

Перед тем как установить подрозетник в стену, необходимо в нем самом сделать отверстие для провода. Отверстия уже намечены на корпусе подрозетника, поэтому нужно просто вырезать лишнее ножом или аккуратно выломать. Вырезать нужно с той стороны, с которой будет заходить провод. Дальше все просто: заводим провод так, чтобы он выставлялся на 15-20 см.

Чем замазать подрозетник в стене?

Отверстие, которое выдалбливается в стене всегда немного больше, чем сам подрозетник. Поэтому после установки, вокруг него нужно замазать. Кроме того для фиксации подрозетника в углублении также потребуется что-то. Для этого подойдет любая сухая смесь на гипсовой основе. Я предпочитаю пользоваться алебастром по ряду причин. Во многих строймагазинах она продается в небольших фасовках — 1-3 кг. Стоит 20 — 40 рублей. Ничто по сегодняшним меркам. Полное время застывания приблизительно десять — двадцать минут, что позволяет в скором времени использовать розетку или выключатель.

Как ровно поставить подрозетники?

Техника фиксации подрозетника в углублении с помощью алебастры очень простая. Подготовив смесь воды и алебастры, наносим ее внутрь углубления, а затем надо вдавить подрозетник туда же. Далее при помощи уровня, правила или металлического уголка выравниваем плоскость подрозетника с плоскостью стены.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?

Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО№1, но так получается не всегда

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно.

Лучшие алмазные коронки для подрозетников премиум класса

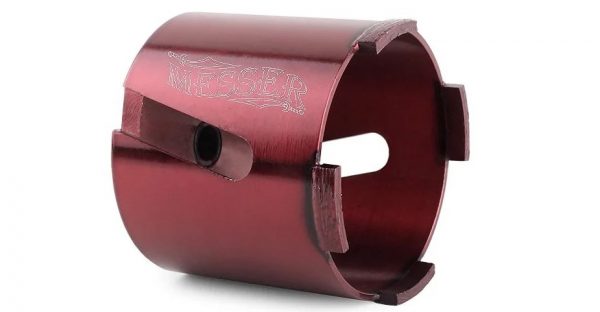

4. Коронка Messer 06-20-082 82 мм

Коронка для профессиональных работ по армированному бетону, кирпичу. Оптимально подходит, если требуется профессиональный инструмент, но нет желания переплачивать за бренд. Цена 3378 рублей.

• диаметр — 82 см;
• длина — 62 мм;
• хвостовик — SDS MAX;
• тип сверления — только сухое;
• страна производства — Россия.

• дорогая «доукомплектация»;
• для качественного сверления нужен перфоратор с силой удара не меньше 4.5 Дж.

3. Dr. Schulze DS-LB Premium 82 мм

Алмазная коронка для профессионального бурения по всем видам бетона, керамограниту, пенобетону, по демократичной цене около 6 000 рублей.

• диаметр — 8,2 см;
• длина — 7 см;
• хвостовик — sds-plus;
• режущий элемент — шесть алмазных граней;
• страна производства — Германия.

• долговечность, нестираемые грани;
• не требует водяного охлаждения;
• в комплекте сверло и крепежи;
• демократичная цена для такого уровня.

2. HILTI SPX-L АЛМАЗНАЯ ПО БЕТОНУ X-CHANGE 82 ММ

Коронка европейского качества для вырезания отверстий в бетоне, кирпиче. Цена около 10 000 рублей.

• длина — 7 см;
• диаметр — 8 см;
• тип сверления — мокрое;
• режущий элемент — восемь алмазных граней;
• страна производства — Лихтенштейн.

• износоустойчивость;
• практически вечный срок годности благодаря лазерной сварке сегментов;
• работает без погрешностей со всеми видами покрытий

• слишком дорогая — на рынке есть более демократичные аналоги;
• хвостовик придется заказывать дополнительно.

1. ПРАКТИКА 917-293 162 мм

Алмазные коронки предназначены для сверления: бетона, армированного бетона, кирпича бочковыми или специальными дрелями и установками алмазного сверления. Сверление производится с подачей воды. Цена около 14 000 р.

• режущий элемент — алмазный сегмент;
• покрытия — бетон, кирпич, мрамор, гранит;
• тип сверления — мокрое;
• диаметр — 16,2 см;
• длина — 45 см;
• страна производства — Китай.

• долговечность;
• подходит для мокрого сверления.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник

Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки

Как установить?

Порядок действий следующий:

Делаем отверстия под розетки

До того как встроить в гипсокартон розетку, требуется просверлить отверстие под стакан:

• при помощи карандаша намечается место, где будет фиксироваться розетка;
• берется электродрель либо шуруповерт с коронкой по гипсокартону;
• острый сегмент коронки ставится по центру нанесенной метки;
• аккуратно высверливается отверстие (если дрели нет, можно задействовать пилки для лобзика);
• точно также проделываются отверстия под выключатели.

Вслед за тем, как будет сделано отверстие, материалы и вся инструментальная оснастка приготовлены, можно начинать монтажные работы. В зависимости от техники установки, отличается и последовательность работ. Если электрокабель зафиксирован в стене, остается лишь поставить розетку и подсоединить.

А если предполагается проброс электрических проводов по внешней стороне простенка, в гипсокартоне режется канавка (штраба), проводится электропровод и фиксируется быстротвердеющим составом (к примеру – алебастром). Концы проводки выводятся на установленном уровне в требуемых местах.

Следующие стадии монтажа розетки своими руками такие:

Монтируем подрозетник. Перед монтажом стакана нужно на его задней поверхности вырезать ножом отверстие под провода. Если посмотреть на корпус стакана, можно увидеть 4 винтика, 2 из них необходимы для закрепления самой розетки, а 2 – для регулирования распорных лапок. Вначале выводим из отверстия электропровода и продергиваем их через стакан. Затем монтируем стакан в гипсокартоне, закрепляя его посредством болтов с противолежащей стороны зажимными лапками.

• Шпаклюем. Обычно, вслед за установкой подрозетника и испытания системы на эксплуатационную пригодность, настает черед первичной отделки. Уже только после того, как высохнут стартовый и финальный слои шпатлевки, осуществляется последующий монтаж розетки.

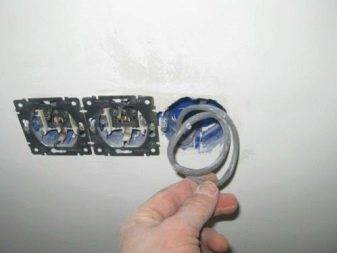

• Подключаем к розетке электрическое питание. Прежде чем выполнять подсоединение, удостоверьтесь, что напряжение в линии отсутствует (проверить можно посредством обычного индикатора). Фазы «землю» и «ноль» подсоединяем к надлежащим контактам на корпусе розетки и крепко затягиваем провода, чтобы через время электроконтакты не ослабли и не началось плавление пластмассового корпуса.

Инсталляция накладной электророзетки

В отдельных случаях вместо хорошо знакомой розетки со спрятанной электропроводкой используют электророзетки накладного типа. Для них не надо сверлить отверстий в стенках и монтировать установочные коробки (стаканы). Да и сама электропроводка проводится не под конструкцией из гипсокартона, а по ее верху.

Подобный способ не очень привлекателен с эстетической точки зрения. Розетка накладного типа – массивная. Провода, протянутые по стенам, не прибавляют согласованности в интерьер комнаты. Но в отдельных эпизодах это бывает обосновано, в частности когда дистанция между конструкцией из ГКЛ и стенкой из бетона чересчур мала – менее 45 мм, а перфоратора под рукой нет.

Еще электропроводка, проложенная снаружи и накладные модели розеток, нередко используется в дизайнерских замыслах при отделке помещений в стиле лофт, ретро либо стим-панк. В подобных случаях применяются специализированные огнестойкие электропровода в устойчивой негорючей изоляции. Они могут также находиться в гофрорукаве.

Этапы сверления

При высверливании отверстий в бетонных конструкциях нужно соблюдать определенный порядок действий. Он включает следующие этапы:

1. Подбор подходящих коронок и инструмента.
2. Нанесение предварительной разметки.
3. Вынос из комнаты предметов интерьера, которые могут запылиться. Тяжелую мебель можно накрыть тканью или пленкой.
4. Использование защитных средств: респиратора, спецодежды, очков, перчаток.
5. Включение режима сверления на панели перфоратора.
6. Высверливание отверстий по разметке. Инструмент должен располагаться ровно и без перекосов, не нужно вдавливать его в материал.
7. Фрагменты, оставшиеся в отверстии, можно удалить зубилом или молотком.

Разновидности коронок

При работах по сверлению отверстий в бетонных стенах применяют две основных разновидности коронок, которые отличаются материалом, примененным для изготовления режущих элементов: твердосплавные и алмазные.

Твердосплавные

Твердосплавные корончатые сверла представляют собой разборную конструкцию, в состав которой входят:

• корпус (в виде стакана), по торцу которого приварены режущие зубцы;
• хвостовик для коронок по бетону (SDS-Plus, иногда в комплект входит переходник для крепления в обычный патрон);
• центрирующее сверло (крепится в хвостовике с помощью фиксирующего винта).

Для изготовления режущих зубцов применяют специальные композитные сплавы (например, победит – сплав карбида вольфрама и кобальта), которые обладают высокой твердостью. С другой стороны корпуса коронки находится хвостовик для установки в патрон перфоратора. В нижней части хвостовика предусмотрено отверстие для крепления направляющего сверла. Эти коронки предназначены для сухого сверления (без подачи охлаждающей жидкости) с использованием перфоратора в ударном режиме.

Основным преимуществом твердосплавных коронок по бетону является их невысокая стоимость. Цена на типовой размер (Ø=68 мм, L=60 мм) варьируется в пределах от 400 до 900 руб. Однако область применения этих изделий ограничена. Отверстия можно делать только в неармированном бетоне, кирпиче, пенобетоне, газобетоне и подобных строительных материалах. При попадании на прутки арматуры или на крупные фракции бетонного состава зубцы коронки ломаются.

Совет! Как сверлить коронками по бетону безопасно: воспользуйтесь детектором поиска арматуры в стене (можно взять напрокат). С его помощью можно определить расположение арматурных прутьев и толщину бетонного слоя над ними. Нанесите расположение прутков с помощью маркера на стене, и только после этого планируйте расположение отверстий для розеток и выключателей.

Алмазные

Коронки по бетону данного типа подразделяются на два вида:

• для использования с подачей охлаждающей жидкости;
• для сухого сверления.

Алмазные коронки для мокрого сверления можно применять только со специальными бурильными установками, в которых обеспечена подача воды для эффективного отвода тепла от рабочих режущих элементов коронки. Область применения: отверстия в сверхтвердых строительных материалах таких как, монолитный железобетон с высокой степенью армирования, гранит, мрамор. Стандартная длина этих изделий составляет 450 мм, выбор диаметра очень широк: от 12 мм до 1,2 м. Применение таких приспособлений целесообразно только в промышленном строительстве или производстве капитального ремонта с высокой интенсивностью использования.

Наибольшее распространение при производстве небольших объемов электротехнических работ нашли коронки для сухого алмазного сверления. Их можно применять с обычной бытовой электродрелью (мощностью не менее 800-900 Вт) или перфоратором в безударном режиме. Они обладают рядом преимуществ перед аналогами с твердосплавными режущими зубцами:

• повышенным ресурсом;
• более высокой скоростью сверления;
• подходят для изготовления отверстий даже в армированном бетоне;
• небольшим пылеобразованием при производстве работ;
• отсутствием трещин после сверления;
• малым уровенем шума и вибрации.

Конструктивно алмазные коронки по железобетону очень похожи на твердосплавные аналоги. Они представляют собой отрезок трубы с хвостовиком и приваренными на торце алмазными режущими сегментами (количество сегментов варьируется от 3 до 8). Для крепления сегментов к корпусу коронки применяют лазерную сварку, с помощью которой можно добиться прочного соединения. Чтобы защитить изделие от перегрева и деформации при его интенсивной эксплуатации, в корпусе коронки сделаны продольные прорези, посредством которых осуществляется воздушное охлаждение.

Основные производители алмазных коронок для перфоратора: «KEOS» (Южная Корея), «Практика» (Россия), «Адель» (Россия), «Диам» (Россия), «Dr. Schulze» (Германия). Цена на интересующий нас размер (Ø=68 мм, L=60 мм) варьируется в пределах от 1900 до 3300 руб.

Внимание! Алмазную коронку рекомендуется использовать только в безударном режиме перфоратора

Что делать если подрозетник выскочил из стены

В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки, предварительно основание необходимо прогрунтовать, например клеем ПВА.

Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.

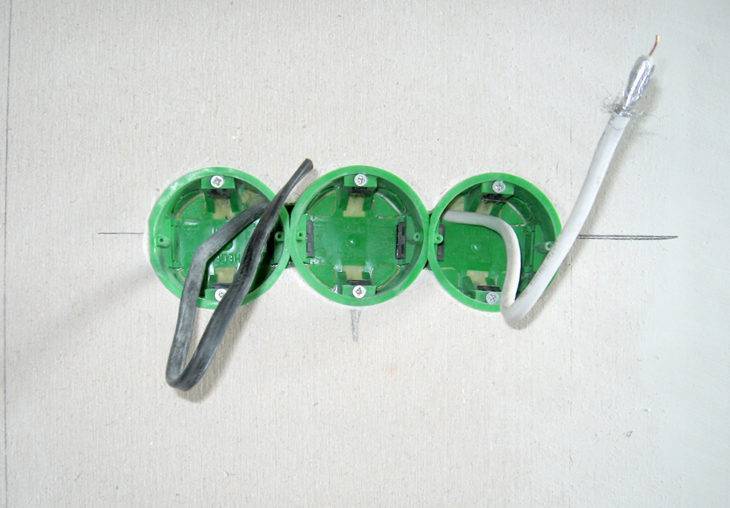

Правильная установка подрозетников

Установка подрозетников является одним из этапов монтажа электропроводки в помещении. На этом этапе желательно иметь знания об их размерах и приемах монтажа.

Стандартным диаметром подрозетника является 68 мм, так как именно под этот размер изготавливаются розетки, выключатели и регуляторы. Подрозетники по поверхностям монтажа подразделяют на:

1. для бетона (кирпич, пенобетон, газобетон, блоки, изготовленные из керамзита и шлакоблока)
2. для гипсокартона (ДСП, различного рода фанера, ГВЛ- ГКЛ- ЦСП- листы)

Для любого рода стен сначала выполняют разметку. В качестве примера, пользоваться можно следующими рекомендациями:

• Розетка в комнате – 30 см от пола;
• Розетка на кухне над столешницей – 120 см;
• Розетка на кухне для вытяжки – 20 см от потолка;
• Выключатель. переключатель, регулятор – 90 см от пола.

Это только примеры, для каждого помещения размеры нужно рассчитывать исходя их удобства пользователя и расположения объектов. Так, для выключателя можно замерить место установки рукой – пригласите несколько человек, которые будут пользоваться выключателем и прикладывая руки определите наиболее удобное положение для всех. Отметьте место установки подрозетника на стене.

Частые ошибки

монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Инструмент для сверления отверстий подрозетников

Чтобы просверлить отверстие для подрозетника, понадобится коронка и инструмент с электрическим или пневматическим приводом. Если предполагается сверление гипсокартона или дерева, достаточно будет воспользоваться электродрелью. Кирпичную, каменную или бетонную стену лучше возьмет перфоратор. Сила удара при сверлении должна составлять примерно 14 ДЖ. Иначе говоря, если взять перфоратор мощностью 1,5 кВт, инструмент без проблем справится с задачей.

Коронки производят разных конструкций. Внутри установлено центрирующее сверло, требующее периодической замены. Если сверление происходило под большими нагрузками с частым перегреванием направляющего сверла, его надо сменить после 50 отверстий. При сверлении бетона без особых нагрузок или с водяным охлаждением, срок службы сверла увеличивается до 100 отверстий. Для профессионального сверления используют алмазные насадки. Они рассчитаны на длительную работу, но в бытовом использовании покупка дорогостоящего инструмента нецелесообразна.

Коронки по бетону

Сверление в бетоне отверстий для подрозетников выполняют специальными коронками. Кроме бетона, их можно использовать по кирпичу, железобетону и любому камню. Большой диаметр коронки чаще всего применяют при монтаже подрозетников или для прокладки сквозь стены трубопровода.

Форма коронки представляет отрезок трубы с отверстиями в боковых стенках для отвода отработанного мусора. По периметру одного края расположены напайки из специальных сплавов. Они служат режущим элементом инструмента. По центру с другого края трубки находится сквозное отверстие для вкручивания хвостовика. Он необходим для крепления коронки в патроне дрели или перфоратора. Сам хвостовик имеет посадочное место со стороны коронки под установку центровочного сверла. Во время работы, сверло исполняет направляющую роль, чтобы не сбиться с разметки.

Коронка в разборе

Центровочное сверло и хвостовик часто продаются одним комплектом с насадкой. Существуют еще удлинители, предназначенные под перфоратор с разными патронами: SDS Plus или SDS Max. Удлинители имеют стандартную резьбу, аналогичную на корпусе коронки, поэтому их легко менять. Центровочное сверло бывает цилиндрическим и коническим. Стандартная коронка обычно комплектуется цилиндрическим сверлом, а удлиненный хвостовик может продаваться с коническим сверлом.

Эффективность сверления зависит от того, какой напайкой снабжена коронка. Дело в том, что каждая напайка рассчитана под определенный просверливаемый материал. Например, напайка по бетону быстро выйдет со строя, если делать ей сверление по железобетону.

Твердосплавные напайки

Самыми распространенными в быту являются коронки с напайками из твердых сплавов металла. Сплав очень прочный и долговечный, но если попадется арматура, напайки быстро вылетают. Ими лучше сверлить по простому бетону или кирпичу. Можно, конечно, и по железобетону сверлить до уровня арматуры, но не всегда этот уровень можно угадать.

Коронка с твердосплавными напайками подходит для работы с ударной дрелью или перфоратором. Невысокая стоимость изделия сделала его популярным в бытовом использовании для монтажа подрозетников.

Алмазные напайки

Кто хоть раз резал железобетон болгаркой, тот знает, что это делать лучше алмазным диском. Сверление по железобетону предусматривает аналогичную технологию, только вместо диска здесь нужна коронка с алмазными напайками. Ее конструкция состоит из сегментов, покрытых алмазным напылением. Алмазная крошка позволяет справиться с любым твердым материалом, даже арматурой. Но здесь надо помнить, что сверление по железобетону и другому материалу происходит только безударным способом. Иначе, испортится сама коронка, плюс несущие элементы ж/б конструкций подвергнутся нежелательному разрушению.

Алмазные напайки хорошо сверлят по кирпичу, кафелю, черепице, что позволяет сделать ровное отверстие. Однако высокая стоимость таких коронок позволяет их использовать на профессиональном строительстве. Покупать дорогую насадку, чтобы сделать дома несколько отверстий для подрозетников, нецелесообразно.

Алмазному напылению свойственна разная жесткость, о чем говорит маркировка коронок:

• маркировка буквой М указывает на мягкое алмазное напыление. Такие коронки применяются для сверления бетона повышенной прочности и легко сами очищаются от засора пылью;
• алмазное напыление средней жесткости с маркировкой С подходит для сверления железобетона;
• насадки с твердым напылением, обозначенные буквой Т, применяются для сверления на низких оборотах высокомарочного бетона.

Рассмотреть перечень алмазных коронок некоторых популярных фирм можно в приведенной таблице:

Напайки с карбидно-вольфрамовым напылением

Коронкой с такими напайками можно сверлить не только по кирпичу или бетону, но и по кафелю. Это очень удобно, когда надо просверлить гнездо под подрозетник на бетонной стене, отделанной керамической плиткой. Имея только одну насадку с карбидно-вольфрамовым напылением, отверстие сверлится за один раз. Главное, подобрать правильный диаметр.

Коронка с карбидно-вольфрамовым напылением с хвостовиком для дрели

Насадка снабжена шестигранным хвостовиком, предназначенным для зажима патроном дрели. Эффективность сверления достигается мощностью инструмента, которая должна быть более 800 Вт. Хотя такое напыление является универсальным, все же оно боится металла. Попавшая в стене арматура быстро выведет из строя напайки. Поэтому на ж/б стене кафель сначала сверлят насадкой с карбидно-вольфрамовым напылением. Затем, берется алмазная насадка и ей продолжают сверление. Естественно, размер их должен быть одинаковым.
