Как выбирать алмазный диск для болгарки

Содержание:

Принцип работы отрезного алмазного диска
Разновидности алмазных дисков
Разновидности
Резка плитки
Принципы выполнения работы
Размеры
Форма и количество сегментов
Характеристика алмазных кругов
Виды алмазных дисков для УШМ
Рекомендации по выбору
Описание и классификация
- Отрезные алмазные диски
- Шлифовальные алмазные диски
Как резать плитку болгаркой без пыли и сколов
- Мокрая резка
Заключение

Принцип работы отрезного алмазного диска

Большинство алмазных дисков используются на угловых шлифовальных машинах с частотой оборотов до 12000 об/мин. Максимальное количество оборотов, которое могут выдержать лучшие круги составляет 13900 об/мин, но инструментов, способных их развить при резке не слишком много.

С обрабатываемой поверхностью контактирует только сам алмаз — он выступает над поверхностью обода и при вращении истирает материал в мелкую пыль. Многослойная структура режущей кромки обеспечивает постоянную готовность диска к работе — истиравшиеся или вылетевшие из гнезда алмазы заменяются другими, которые находятся в более низком слое обода.

Избыток тепла отводится по корпусу диска, но, все же, он нагревается до достаточно высоких температур, что требует соблюдения определенных правил техники безопасности при сухой резке.

Долговечность круга и эффективность его применения зависят от размеров алмазов. Крупные обеспечивают эффективность работы, но быстро изнашиваются, мелкие режут очень точно, но медленнее, срок их службы на 25 – 30% дольше, чем у инструмента с крупными фракциями кристаллов.

Разновидности алмазных дисков

Какой стороной устанавливать диск на болгарку

Алмазные отрезные диски имеют определенные различия по конструкции и технологии изготовления.

Виды алмазных дисков по строению

По строению диски для сухой резки подразделяются на:

сплошные;
сегментированные;
турбо;
турбосегментированные.

Сплошные алмазные диски. Оснащены сплошной режущей лентой, идущей по окружности, в которую вкраплены искусственные алмазы в несколько рядов. Для резки керамики и других материалов, где точность реза является основным параметром, предпочтительнее круги со сплошной кромкой.

Сегментированные алмазные диски. Сегментированные разделены радиальными прорезями на несколько рабочих участков одинакового размера, они более стойкие к механическим и температурным нагрузкам и применяются чаще, чем сплошные, хотя и стоят несколько дороже. Они более производительны, чем сплошные, но рез после них не такой точный. Лучше всего их применять для грубого реза бетонных конструкций.

Алмазные диски турбо. Турбодиски отличаются наличием косой (и не только) насечки по боковым сторонам обода. Она несколько увеличивает механическую прочность круга и значительно усиливает интенсивность отвода тепла, что позволяет ускорить резку от 50 до 100%. Как и сегментные диски, «турбо» пригодны для быстрой резки любых минеральных материалов широкого диапазона твердости — от песчаника до бетона и гранита.

Алмазные диски турбосегментированные. Еще более производительны круги, разделенные на сегменты с боковой насечкой «турбо». Они отличаются высокой производительностью и универсальностью.

Различие дисков по расположению алмазов

Искусственные алмазы закреплены в рабочем ободе в определенном порядке. Есть круги с равномерным их распределением, когда в любой из выбранных единиц длины или сегменте находится одинаковое количество кристаллов.

Но есть и круги, в которых алмазы расставлены с определенным периодом (так называемые сэндвичные). Они более производительны, обеспечивая меньшее усилие на инструмент, более эффективное охлаждение и равномерное распределение усилия.

Алмазные диски для сухой и мокрой резки

По способу резки алмазные диски подразделяются на круги для сухой и мокрой резки. Первые обеспечивают точный рез и более «чистые» в работе, но требуют применения устройств по отсосу пыли — при резке образуются очень мелкие частицы твердых материалов, которые раздражают глаза и дыхательные пути. Круги с водяным охлаждением работают при постоянном притоке жидкости, которая связывает и смывает пыль, но не всегда их можно использовать. Это связано с некоторой громоздкостью гидросистемы и образованием потеков.

Круги для сухой резки можно использовать в машинах с водяным охлаждением, но диски для «мокрой» резки без охлаждения использовать нельзя — они перегреваются и быстро разрушаются.

Разновидности

Как приспособить болгарку под циркулярку. способы модернизации болгарки своими руками. простая циркулярка из болгарки или дисковой пилы

Алмазные диски бывают для сухой и для мокрой резки. Диски сухой резки отличаются наличием особых сегментов, чего нет в шлифовальных дисках. Теперь о типах подробнее.

Диск сухой резки по бетону называется еще отрезным.На круге расположены специальные каналы, между которыми находятся сектора. Это связанно с необходимостью уменьшения напряжения на режущей плоскости.

Диски для шлифования бетона. Так же их называют бесконечными. Его визуальное отличие от своих аналогов – отсутствие разрезов на краях диска, а сами отверстия (технологические выемки в форме окружности) обычно располагаются по всему радиусу. Они так же необходимы для лучшего распределения напряжения.

Но главное отличие – при использовании отрезных дисков такого типа необходима постоянная подача воды. Многим не до конца понятно устройство таких дисков, потому лучше посмотреть на фото.

Резка плитки

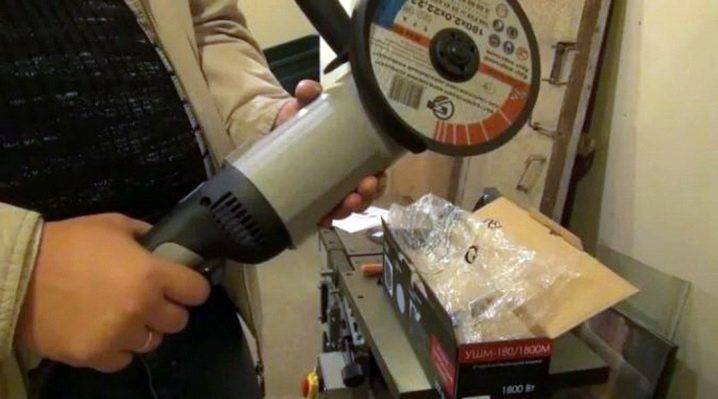

Как выбрать и без труда заменить диск на болгарке

Перед любыми операциями проводятся тщательные измерения и на материал наносятся линии, по которым требуется отрезать лишнее. Рекомендуется пользоваться маркерами отличного от плитки цвета, так как простой карандаш плохо оставляет следы на поверхности. Ещё лучше аккуратно процарапать линию (к примеру, стеклорезом), так как образуется много пыли и при стряхивании можно просто стереть начерченную линию.

Прямой рез

Это самый простой рез. Может быть произведён болгаркой любого вида вне зависимости от материала: керамогранит, керамика, кафель. Вместе с тем сделать идеально прямой срез ручным электрическим инструментом представляет определённую сложность. Поэтому прибегают к маленьким хитростям.

Если качество среза не имеет особого значения (закроется плинтусами, к примеру), то можно резать и наступив ногой на плитку или положив на шершавую поверхность (собственного веса плитки вполне хватит, чтобы она не сдвинулась во время операции). В любом другом случае требуется надёжная фиксация. Для этого удобней всего пользоваться любыми струбцинами. Струбциной плитка или фрагмент крепится к поверхности (стол, кусок фанеры, ДСП и т.д.). Для небольших надрезов можно использовать верстак, для резки по всей длине верстак не очень удобен.

Некоторые методы, улучшающие качество среза:

Для получения точного реза по линии крепится стальная лента или стальной уголок. Закреплять на плитке можно теми же струбцинами. Затем производится резка прямо по уголку. Диск ведут под небольшим углом (10 — 15º) к стальному креплению.
Срез делается с отступом (до 5 мм) от линии. Затем заготовка шлифуется вручную или с помощью соответствующих насадок той же болгаркой.
С целью уменьшения повреждений облицовки проводят двойной рез. Сначала делается проход по лицевой стороне на минимальную глубину (главное прорезать лицевой слой на 2 – 3 мм. для уменьшения сколов). Затем дорезают с тыльной стороны.

Если нет никаких особенностей (мешает что-нибудь, не видно линии и т.д.), то режут всегда от себя. Если у вас нет большого опыта работы с болгаркой, то рекомендуется резать в несколько проходов: первый неглубокий надрез (1 – 5 мм) и последующие примерно с таким же погружением.

Фигурный рез (круглые отверстия)

Обычно выделяют резку именно круглых отверстий. Но техника резки болгаркой круглых отверстий и любых фигурных резов ничем не отличается. Использование болгарки оправдано для вырезания больших отверстий (свыше 50 – 100 мм). Отверстия меньшего размера высверливаются. Болгаркой среднего размера (диски под 125 мм) вряд ли удастся вырезать отверстие менее 100 мм.

Технология фигурного реза:

Размечается линия среза с обеих сторон плитки. Рекомендуется резать оставляя линию (до 2 – 3 мм), если конечно требуется ровный срез без сколов.

Режется по всей линии с лицевой стороны на глубину 1 – 2 мм (в зависимости от толщины плитки может потребоваться прорезать глубже). Точно также режется с тыльной стороны

На угловатость реза на данном этапе не следует обращать особое внимание. Нарезаются прямые сегменты в отделяемой части по линии среза примерно через каждые 2 – 3 см

В случае окружности прорезаются линии по диаметру. Сегменты нарезаются аккуратно до соприкосновения с линией отреза (частично подальше от линии отреза насквозь). Кусачками, плоскогубцами выламываются лишние фрагменты. Операции 2, 3, 4 чередуются до полного удаления всех фрагментов. На заключительном этапе края плитки шлифуются.

Для фигурного реза потребуется инструмент с уменьшением скорости вращения.

Заусовка

Чаще всего заусовка делается в 45º для состыковки плиток на углах в 90º. Но также могут быть и другие градусы (эркерный дизайн, лестничные марши и т.п.).

Для проведения операции рекомендуется болгарка с возможностью уменьшения оборотов.

Этапы:

Подготовка нужного по размеру элемента. Обычное отрезание под прямым углом плитки любым способом.
Аккуратная подрезка нужного угла. Удаление лишнего слоя керамики, не задевая лицевого слоя. При этом стараются оставить небольшой слой керамики (до 1 мм) во избежание повреждений поверхностного покрытия. Никаких предпочтений по закреплению плитки нет. Большинство умельцев держат плитку в руках. Удобней закрепить её в верстак.
Ручная шлифовка и доведение элемента до требуемого вида.

Подрезка угла с последующим доведением шлифовкой.

Принципы выполнения работы

Каждый тип бетона имеет свои особенности, потому работа всегда начинается с точного определения его характеристик. Как правило, опытные мастера выбирают особые диски для простого бетона и армированного, для свежего и старого. Даже вкрапления в виде базальта или кварца могут подсказать, какой диск подойдет лучше, если у вас хватает опыта, чтобы понимать такие подсказки.

Если есть такая возможность, резку бетона нужно выполнять во влажном варианте. Тонкий слой воды позволяет охладить отрезной круг и инструмент, что позволяет продлить срок службы последнего и обеспечить непрерывную работу. Если же воды поблизости нет или ее недостаточно, резка выполняется сухим способом, но спешить в этом случае нельзя – работу обычно выполняют в несколько этапов, позволяя агрегату немного остыть после каждого из подходов. Чтобы убедиться, что инструмент и диск успешно справляются с поставленной задачей, первый рез и вовсе ограничивается глубиной в 1 см, после чего болгарка и диск внимательно осматриваются на предмет возможных механических повреждений.

Сама процедура распиливания выполняется довольно просто. Даже в случае с мокрой резкой следует позаботиться о защите органов дыхания на случай, если что-то пойдет не так. После этого следует четко очертить линию будущего разреза, а подставки с обеих сторон, сделанные из деревянных брусков, заодно помогут не углубляться в толщу материала глубже, чем это положено при первом надрезе. Первый надрез, как уже было сказано, обычно выполняется на глубину не более сантиметра. При влажной нарезке следует по возможности аккуратно распылять воду на лезвие, ее не должно быть слишком много, иначе при попадании в двигатель угловой шлифмашины она может спровоцировать поломку электрического агрегата.

Когда первый надрез выполнен и отрезной диск немного остыл, деревянные подставки убираются – теперь ориентироваться можно и без них, по существующему надрезу. При нарезке на значительную глубину желательно разбить выполнение работы на несколько этапов.

Даже не зная точного устройства конкретного изделия из бетона, можете быть уверены, что при углублении в толщу более чем на 10 сантиметров вероятность встретить там металлическую арматуру практически достигает 100%, потому диск выбирайте соответствующий.

О том, как правильно работать болгаркой, рассказано в следующем видео.

Размеры

Размеры регламентируются согласно ГОСТ 10110–87 :

Толщина алмазного слоя составляет 5 или 10 миллиметров и измеряется в радиальном направлении.
Высота. Толщина тела диска колеблется в пределах 0,15−2,4 миллиметра.
Посадочное место (внутренний диаметр). Стандартная величина варьируется в пределах 12−76 миллиметров. Для резки армированного или обычного бетона более других подойдёт круг с посадочным местом от 20 миллиметров.
Наружный диаметр имеет размеры в пределах 50−500 миллиметров. Шаг между соседними разрезами в интервале 50−200 миллиметров составляет 25 миллиметров, а в интервале 200−500 шаг равен 50 миллиметров. Обычно бетон обрабатывают кругами с диаметром 115−500 миллиметров.

Соотношение размеров, которые утверждены ГОСТом обеспечивают надёжность и прочность. Но при этом оговаривается, что круги могут иметь высоту и внутренний диаметр, которые в размерные ряды стандарта не входят. Особо популярными в наши дни являются изделия с посадочным местом 22,2 миллиметра, а также 25,4.

Различают твёрдые и мягкие диски в зависимости от твёрдости связующего материала. Мягкие предназначаются для материалов твёрдых (железобетон и бетон). Ресурс у них сравнительно небольшой, но резка осуществляется гораздо быстрее. Твёрдые предназначаются для мягких материалов, таких как асфальт, шамот, клинкер, мрамор.

https://youtube.com/watch?v=hZ5Px28FwZ8

Форма и количество сегментов

От вида и количества сегментов зависит качество выполняемых работ. Существуют чашки для обдирки, грубой шлифовки и для аккуратной полировки поверхностей. По форме фрез насадки классифицируются на следующие виды:

С двойным сегментом
Квадрат
Бумеранг
Турбо
Тайфун

В конструкции каждого вида предусмотрено определенное расположение сегментов, которое влияет на его рабочие свойства.

Алмазная чашка «Двойной сегмент» представляет собой двухрядный инструмент для устранения крупных дефектов на бетонных изделиях. Большие наплывы или выступающие швы легко поддаются шлифовке этой насадкой с хорошим абразивным эффектом. Сегменты, расположенные по кругу в два ряда, быстро и качественно обрабатывают камень или песчаник. Иногда строители используют насадку для уменьшения толстого слоя стяжки. Но с помощью «Двойного сегмента» невозможно добиться идеальной гладкости, стяжка становится шероховатой, поэтому для финишной шлифовки нужно использовать другую насадку.

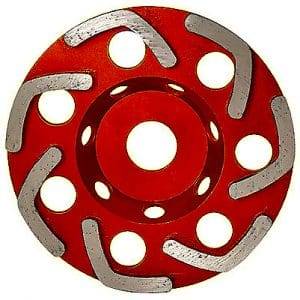

Бумеранг

Название инструмент получил из-за схожести формы алмазных сегментов с бумерангом. Инструмент применяется для финишной шлифовки бетона, поскольку на фрезах используется мелкофракционная алмазная крошка. Стяжка после обработки становится идеально ровной. Небольшая масса «Бумеранга» делает его удобным в эксплуатации, его часто устанавливают на болгарку, поскольку он обладает небольшой массой. Популярность этого типа чашек объясняется их высокой производительностью, которая почти в два раза выше, чем у других типов алмазных дисков. На выбор именно этого инструмента влияют также его легкость и устойчивость.

Квадрат

Алмазные чашки «Квадрат» применяются для обдирки бетонных поверхностей. Эффективность инструмента позволяет использовать его для удаления больших наплывов и выступающих швов. Алмазные резцы выполнены в виде квадратиков. Увеличенная толщина рабочих сегментов и большое расстояние между ними позволяют не только выравнивать поверхность с шероховатостями, но и убрать любые выступающие части на бетоне. Поэтому шлифовка насадкой «Квадрат» сокращает время на грубую обработку бетонных и кирпичных покрытий, продляя срок эксплуатации алмазных сегментов.

«Квадрат» обладают большим весом, благодаря чему обрабатывать материал инструментом можно без особых усилий.

После прохождения алмазной чашкой поверхность остается шероховатой, что придает ей высокие адгезионные свойства

Это особенно важно для сцепления с наносимыми покрытиями, особенно полимерными

Турбо и Тайфун

Алмазные резаки этих насадок расположены по кругу на рабочей поверхности перпендикулярно по отношению к направлению вращения. Минимальное расстояние между ними создает почти сплошное кольцо. Внешний вид дисков «Турбо» и «Тайфун» напоминает гофрированную ткань. Множество сегментов гладко полируют поверхность, поэтому изделия применяются для финишного шлифования на небольших площадях и для фигурной обработки камня. Посредством насадок можно делать фаски и формировать кромки, а также полировать небольшие изгибы на заготовках.

Для выполнения мелких операций можно приобрести чашки «Турбо» и «Тайфун» небольшого диаметра – от 100 мм. Диски отличаются износоустойчивостью, высокой производительностью и точностью обработки.

Характеристика алмазных кругов

Алмазные круги для болгарки являются самыми прочными, что дает возможность их применения для выполнения работ по резке и шлифованию различных материалов. К таковым материалам, с которыми справляется алмазный диск, относятся:

Керамические изделия
Твердосплавные металлы
Различные породы камня
Кварцевое стекло

Достоинством алмазных кругов на болгарку является способность обработки асфальтной поверхности. Это обусловлено таким свойством, как повышенная износостойкость, что позволяет пользоваться такими насадками преимущественно продолжительное время.

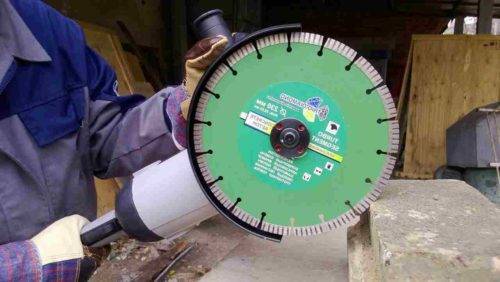

Алмазный диск на инструменте

Важно обратить внимание! Одним из главных параметров алмазных дисков является их степень зернистости. Чем больше показатель зернистости, например, выше 180 единиц, тем выше уровень шлифования

Отрезные и шлифовальные круги нужны для резки и полирования различных материалов, а заточные или точильные применяются для затачивания ручных инструментов

Прежде чем выполнять заточку при помощи таких кругов на болгарке, инструмент следует надежно зафиксировать в неподвижном положении

Отрезные и шлифовальные круги нужны для резки и полирования различных материалов, а заточные или точильные применяются для затачивания ручных инструментов. Прежде чем выполнять заточку при помощи таких кругов на болгарке, инструмент следует надежно зафиксировать в неподвижном положении.

Алмазные круги можно разделить на следующие виды:

Сегментные изделия, которые имеют равномерные вырезанные части по наружной кромке. Рабочей областью называется наружная часть изделия. Применяются сегментные круги для резки железобетона, камня, арматуры и прочих материалов

Внешний вид сегментного диска

Сплошной — он называется так по причине отсутствия граней и зубьев на рабочей поверхности. Применяется для резки керамогранита, керамической плитки и прочих видов камней натурального происхождения. Стоит отметить, что такие круги предназначаются преимущественно для мокрой резки

Внешний вид сплошного круга

Турбо-сегментный или комбинированный — такие круги еще называются турбоволнами, так как они имеют одинаковые сегменты, которые расположены под соответствующим углом. Преимуществом таких кругов является плавность хода инструмента, а также минимальный уровень вибраций. Не рекомендуется для резки металла и железобетонных конструкций

Комбинированный круг для болгарки

В конструкции рассматриваемых изделий используется только алмазное напыление, так как именно данный вид материала является одним из самых твердых и прочных. Алмазная крошка, используемая в качестве напыления для дисков, делает изделие прочным, повышает его срок эксплуатации, исключает уменьшение диаметра, но при этом делает его более дорогостоящим по сравнению с абразивными кругами.

Виды алмазных дисков для УШМ

Современная промышленность предлагает потребителям 3 вида алмазных или, как их еще называют, отрезных дисков на болгарку:

сегментные или мокрые, имеющие надрезы по краю, делящие окружность на сегменты;
сухие или турбо с насечками по краям, придающим вид турбины;
комбинированные или турбо-сегментные, совмещающие в себе надрезы и насечки.

Все насечки и надрезы помогают избежать перегрева инструмента, поскольку способствуют охлаждению. Но в современных торговых точках есть и гладкие алмазные диски для болгарки. Только такие круги требуют использования воды для дополнительного охлаждения. Применять их рекомендуется только на плиткорезах, где есть возможность подводки жидкости. Если работать алмазным диском с гладкой поверхностью, то следует делать частые перерывы.

Для быстрой резки хорошо подойдут сегментные диски, а вот более качественный и ровный, без сколов, срез получается при использовании турбо круга. Правда, времени на работу с ним уйдет больше.

Классификация нужна для грамотного выбора дисков с алмазным напылением. Ведь они универсальны только в плане выполнения операций, но для определенного материала желательно подбирать круг подходящего вида. Это поможет избежать лишней траты времени, а также предотвратит ненужную нагрузку на инструмент, которая часто приводит к его поломке.

Описание и классификация

Алмазный диск — это металлический круг небольшой толщины с зафиксированными на кромках режущими алмазными пластинами. Изготавливают их из промышленных молотых алмазов, которые впрессовывают в связующее металлическое вещество — твёрдый сплав, сталь или титан. На диски пластины крепят при помощи пайки серебром или лазерной сварки. Современные технологи соединяют режущий инструмент с металлическим основанием, используя порошковую пайку. Так они дольше служат. После того как заточка режущей части алмазного диска выполнена, он полностью готов к работе.

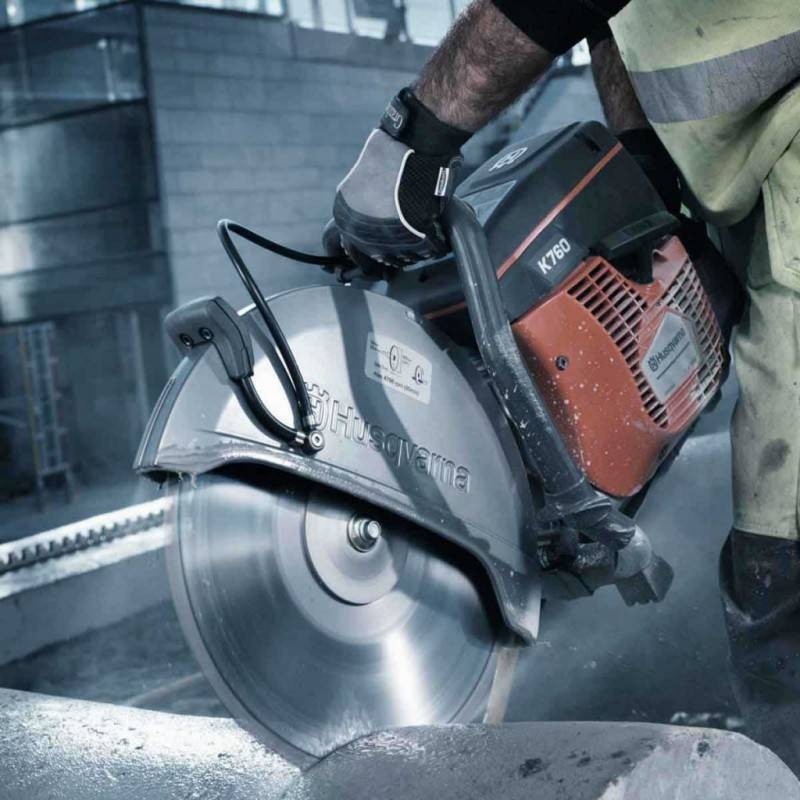

Для того чтобы резать железобетон или бетон, используется разнообразное оборудование, такое как: стационарные станки, штроборез, бензорез, болгарка. К ним прикрепляют круги различных марок. Их отличительными чертами являются:

Конфигурация рабочей кромки.
Состав вяжущего вещества.
Количество алмазов на единицу площади.
Качественными показателями алмазов.

Для выбора наиболее подходящего для вас варианта необходимо ознакомиться с классификацией.

Делят круги на группы по нескольким признакам. Самыми главными показателями являются: назначение и форма режущей части.

Отрезные алмазные диски

Эта группа подразделяется на три подвида. К ним относятся:

Сегментные для сухой резки. Бетон режут сухим способом при помощи ручного инструмента. Для этих целей применяется болгарка (угловая шлифовальная машина) и штроборез. На основании сегментного круга алмазный контур расположен в виде отдельных секторов, а между ними существуют радиальные сквозные пазы. В процессе резки пластины испытывают большую нагрузку, а диски нагреваются. Прорези необходимы для снятия в резцах напряжения, удаления отходов, отвода тепла и компенсации линейного расширения. К этой группе относится алмазный инструмент для резки свежего бетона. Отличие таких кругов в том, что ими сразу после застывания резать материал. Алмазный слой обычно наполняют прямо на тело, не применяя связующее.
Бесконечные (цельные). На таких кругах сегментов нет. А для того чтобы распределить напряжение, имеются отверстия. Применяют их в том случае, когда резка производится с водяным охлаждением. На стационарном оборудовании производится мокрая обработка. У такого оборудования имеется конструктивная возможность подавать охлаждающую жидкость.
Диски алмазные по железобетону. Имеют такие диски сегментную конструкцию, но в зубцах содержится больше алмазов, чем в обычном типе диска. Они немного толще. Нужно учесть тот факт, что железобетон в домашних условиях очень трудно резать. Болгарка нагревается быстро, внутрь неё проникает пыль (чтобы пыль не проникала необходимы защита от пыли подшипников и пылезащищенный двигатель). С помощью ручного электроинструмента можно будет разрезать железобетон не глубже 10 сантиметров за один подход. После этого оборудование отключится для охлаждения диска и мотора.
Турбосегментные алмазные отрезные круги. Они цельные, а их охлаждение производится за счёт волнообразной поверхности. Цена их выше обычных кругов, но эти затраты они компенсируют расширенным функционалом и длительным периодом службы. Ими можно резать даже железобетон, если диаметр арматуры не будет превышать 10 сантиметров.

Шлифовальные алмазные диски

При помощи таких кругов шлифуют бетон, если перед нанесением декоративного покрытия необходимо выровнять пол. Этот процесс производят специальной шлифмашиной или болгаркой. Отличаются круги для шлифовки тем, что режущий алмазный слой нанесён на коническую кольцевую поверхность, которая выступает по краю. Алмазный диск для механической обработки пола — это основной круг, на котором закреплено несколько шлифовальных чашек, между которыми имеются борозды для отведения пыли.

Как резать плитку болгаркой без пыли и сколов

Главный недостаток при использовании УШМ для распила плитки в том, что образуется много пыли. Это значительно усложняет работу. Поэтому опытные строители рекомендуют изначально распилить болгаркой слой глазури. В этом случае пыль практически не выделяется. А только затем разломить по срезу керамическую плитку.

Также при использовании болгарки часто появляются сколы. Поэтому, чтобы отпилить качественно керамическую плитку, рекомендуется снизать обороты во время вхождения в материал и выхода из него. А также начинать распиливание немного правее следа маркировки. В этом случае сколы можно будет обрезать впоследствии шлифовальным кругом.

Мокрая резка

Предотвратить появление окалин, а также пыли можно при проведении мокрой резки. Данный способ подразумевает контакт режущей кромки с жидкостью. Это может происходить погружением рабочей поверхности оснастки в воду или подачей струи воды на нее.

Заключение

Если кратко резюмировать все вышесказанное – для правильного выбора отрезного круга нужно точно знать, какой тип работы вы будете проводить и для какого инструмента вы собираетесь их приобретать. В таком случае не придется жалеть о потраченных деньгах, а инструмент и все комплектующие прослужат намного дольше.
