Как самостоятельно изготовить ямобур для работ на земельном участке

Общая информация

Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:

1. Монтажа ограждающих конструкций.
2. Изготовления столбчатого фундамента.
3. Высадки растительных культур.
4. И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.

Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:

1. Навесными.
2. Ручными.

Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.

Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.

В данном видео рассмотрим ямобур сделанный своими руками:

Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.

Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.

Простой винтовой бур

Описанная простейшая конструкция основана на плоском режущем диске, что затрудняет процесс бурения в твердом грунте. Облегчить вкручивание рабочей части в землю можно путем создания винтообразного элемента. На рис. 2 показан чертеж такого ямобура. Режущий элемент изготавливается из двух половинок диска. Для этого стальной диск после просверливания центрального отверстия разрезается пополам. Каждая половинка приваривается к стержню под углом 20-22,5° строго напротив друг друга, но в разном направлении. Таким образом, обеспечивается суммарный угол 40-45°. Диск закрепляется на штанге на расстоянии порядка 18-22 см от нижнего острия.

При установке половинок они смещаются относительно друг друга на угол 25-30°; при этом с одной стороны обеспечивается зазор в виде сектора, а с другой приподнятый край полудиска оказывается над опущенным краем другой половинки. Нижние торцы элементов затачиваются под углом 45-50°. От остроты заточки будет зависеть легкость врезания ножей в землю.

(Рис. 2. Чертеж простого винтового бура)

Ложковый бур для скважины своими руками: чертежи и инструкция

Особенности работы ручного бура ложкового типа, заключаются в том, что он предназначен для бурения в вязких особо глинистых породах или в мокром песке.

Своими руками его можно изготовить из листа стали, скрученной в неполную трубу. По вертикали должна остаться прорезь с выступающей на пару миллиметров кромкой от центра оси.

Снизу сталь загибается, таким образом, чтоб получилась загребающая спираль – такая же, как на спиральном буре.

Основные характеристики:

• На конце бура имеется наконечник из сверла или другое острое орудие;
• Штанга может быть разборной или цельной в зависимости от необходимости;
• Ручка бура изготавливается широкой или тонкой, в зависимости от прочности грунта;
• Длина цилиндра, как правило, не превышает 70 см.

Принцы работы состоит в том, чтоб по максимуму осуществить забор грунта и вытащить его на поверхность. Края вертикальных и горизонтальных кромок обязательно затачиваются, чтобы упростить процесс проворачивания бура-ложки.

Помимо ложкового, можно выделить еще один простейший бур для скважин – рамочный. Изготовить его самому довольно просто. Для работы понадобиться прямоугольная рамка, одну сторону которой заточить под углом 20 градусов. К нижнему основанию рамки приварить наконечник или сверло, к противоположному концу – ручку бура.

Какие материалы необходимы

Основной сплав, идущий в качестве исходного материала – сталь. Для бура подойдут круглая труба и листовая сталь. Диаметр трубы – от 3/4 до 1,5 дюйма. Если нет возможности в данный момент раздобыть трубу с круглым сечением, допустимо использовать профтрубу квадратного или многоугольного (правильный многоугольник) сечения. Квадратная труба имеет размеры в разрезе от 2*2 до 3,5*3,5 см.

Для лопастных ножей, режущих землю, применяется листовая сталь с толщиной не менее 3 мм. Более тонкие листы изгибаются, нарушается геометрия рабочей части, и инструмент ведёт в сторону, что неблагоприятно для работы бурового механизма (привода).

Если нет доступа к токарному (фрезеровальному) станку, в качестве материала для лопастей используют дисковую пилу по дереву, применяемую на болгарке. Вырезать «с нуля» ножи для бура сложнее, чем использовать готовый диск. И если в качестве исходника у хозяина участка уже есть правильный по форме нож, отцентрованный на заводе – его достаточно лишь порезать надвое. Для более эффективной работы землебура может потребоваться заточка боковых кромок.

Пиковое сверло, задающее центр круга, по которому в выбранном месте пробуриваются лунки, изготавливают на основе конца штыря, к которому прикрепляются режущие грани. В простейшем случае стержень уже заточен, а его конец имеет вид конуса. Допускается с помощью токарного станка прорезание канавок под сверло.

Ручка бура изготавливается из круглой трубы. Ручной инструмент – Т-образная конструкция: за горизонтальную перекладину рабочий вращает бур руками, одновременно оказывая нажатие на изделие, чтобы оно быстрее и легче входило в землю. За неё же он и вытаскивает инструмент, срезав и разрушив часть грунта.

Бур, изготавливаемый для мощного перфоратора, обладает переходником под зажимной патрон последнего. В простейшем случае к стержню, вместо горизонтальной ручки, приваривают ещё один бур по бетону (за наконечник). Хвостовик при этом свободен – он вставляется в сам перфоратор. Универсальный землебур обладает и хвостовиком под перфоратор, и небольшим перекладным приспособлением, на которое надеваются отрезки трубы подходящего диаметра.

Плюсы и минусы

Преимущества и недостатки использования гидробура во многом зависят от целого ряда условий. Нужно учитывать предполагаемые геологические условия работы, тип грунта и сложность поставленной задачи. Исходя из этого, подбирается подходящий вид гидробура. И только потом можно говорить о гипотетических преимуществах того или иного способа. Например, если в итоге был выбран ударный метод бурения, то преимущества заключаются в следующем:

• подойдет для прочных каменистых грунтов;
• стенки скважины легко очищаются, а сам водный слой остается нетронутым;
• бур входит глубоко, так что можно брать пробы и изучать характеристики на разных слоях почвы;
• после буровых работ не нужно ждать определенное количество времени для окончательного монтажа скважины.

Несмотря на количество плюсов, у этого метода есть и свои недостатки. Он не подойдет для песчаного грунта, бурение проводиться строго вертикально, а скорость вращения при этом достаточно низкая по сравнению с другими моделями.

Как использовать?

Такая работа требует тщательной подготовки.

• Для начала нужно понимать, что при бурении не будут повреждены никакие коммуникации. В противном случае это приведет к травмам и финансовым потерям.
• Изучение инструкции.
• Следующий шаг — осмотр самого инструмента: все детали должны быть целыми, провода (если таковы имеются) не оголены, нигде нет течи. Проверить стойкость, правильность и надежность установки шнека.
• По возможности лицо и тело следует закрыть защитным костюмом, маской или очками.
• На территории, где работают с буровой техникой, не должно быть посторонних людей.
• Если во время работы бур застрял в яме и не поддается, не следует его вырывать силой – так можно повредить сам инструмент и нанести увечье себе. Лучше помочь себе лопатой или ломом.
• Очень многие осуществляют бурение под фундамент с помощью ямобура. С ним монтаж винтовых свай занимает совсем немного времени. И все это благодаря специальной технике.

Советы по выбору мотобура смотрите в следующем видео.

Виды

Гидравлический бур можно подобрать на экскаватор или манипулятор и даже для мини-погрузчика. Он считается частью оборудования для специализированной, профессиональной техники. Основу для любой конструкции обычно составляет проводной механизм и шнек, так что приспособление обычно выглядит как навесной механизм. С его помощью можно выполнять целый ряд различных задач:

• создавать разные углубления в грунте по диаметру;
• подготовить все необходимое для организации с нуля подземных коммуникаций;
• создавать отверстия необходимой глубины для скважины воды;
• брать пробы грунта для дальнейшего анализа;
• подготавливать все необходимое для установки ограждений и электростолбов;
• использовать ямобур для озеленения территории.

И это лишь небольшой список задач для буровой установки. В остальном все зависит от поставленных целей и особенностей конкретного оборудования. Они будут различаться в зависимости от типа конструкции. Исходя из этих особенностей, гидробуры можно разделить на несколько видов.

Ударно-канатные

Этот метод для гидровращателя далеко не новый, а саму конструкцию можно назвать практически классической. В зависимости от типа грунта используются разные инструменты в конструкции. Обычно это долото с желонкой. Если первое обеспечивает именно ударную силу, то желонка наоборот позволяет удалять жидкость из скважины

Это важно при некоторых типах грунта. В конструкции обязательно присутствует обсадная труба и клапаны

Такое оборудование можно сделать своими руками, выкачивание жидкости обеспечивается из полипропиленовых труб, а с помощью крепежа вся конструкция соединяется с ударной частью. Это наиболее простой вариант для изготовления своими руками.

Шнековые

Этот метод имеет только один достаточно серьезный недостаток, который сокращает сферу его применения: ограничение по глубине бурения скважин. Поэтому на трактор или при обработке обширных участков такой метод может не подойти. При шнековом бурении глубина скважин будет составлять не более 20 метров. Подойдет такой метод для:

• установки ограждений;
• добычи проб грунта на разной глубине;
• установка и демонтаж свай;
• создание отверстий для озеленения участка.

Роторные

Роторное бурение скважин больше подойдет для твердых горных пород, чем шнековое. Основным инструментом служит долото, которое усиливается гидравлическим давлением, а за счет диаметра самого инструмента решают сразу несколько необходимых задач.

• Снижают затраты энергии. За счет особенностей конструкции они здесь сведены к минимуму;
• Сохраняют целостность скважины и колонны в ходе работы;
• Работают на большой глубине.

Именно благодаря этому легко создаются водоносные скважины и выработки для целого ряда участков в короткие сроки. Вода также помогает очищать забой от различного рода мусора в ходе обработки, так что оборудование практически универсально.

Ручные

Ручное бурение больше подойдет для небольших глубин и частных дачных участков. Для этого, помимо самого оборудования, нужна вода, которая будет выполнять несколько задач:

• разрушенные участки и мусор сразу вымываются;
• с помощью жидкости охлаждается инструмент;
• водный массив шлифует края скважины.

Электробур модели Тexas ea1200

Рассмотрим его основные технические характеристики:

• мощность 1200 Вт;
• максимальный диаметр бурения 150 мм;
• максимальная глубина бурения 800 мм;
• создаваемый уровень шума 90 дБ;
• масса 12,8 кг.

Технические характеристики:

• мощность 1050 Вт;
• максимальная глубина бурения 1 м;
• диапазон диаметра бурения 80 – 200 мм;
• масса 14 кг.

Как видно из представленных технических характеристик электрические ямобуры значительно уступают некоторым моделям, которые работают на бензиновом двигателе. Поэтому, если вам необходимо часто и много бурить грунт, тогда стоит отдать предпочтение бензиновому оборудованию. Для редкого использования идеально подойдет электрическое.

Изготовить своими руками можно любой бур, однако для изготовления электрического или бензинового бура, вам понадобится много деталей, инструмента и солидный багаж знаний. Поэтому, если вы задумались о самодельном буре, тогда вам проще всего изготовить ручной бур.

Для его изготовления не понадобится много материала и особого инструмента

Особое внимание при изготовлении стоит обратить на лезвие бура. Зачастую для изготовления лезвия используют диск от бензопилы

Его при помощи «Болгарки» разрезают на две части и под углом приваривают к штанге. Такой бур можно использовать в частном хозяйстве, однако стоит понимать, что при его эксплуатации необходимо будет прикладывать много физических сил.

Если при проведении земляных работ на участке нужно вырыть несколько отверстий-скважин для столбов или стоек, то значительно ускорить этот процесс поможет садовый бур модели Fiskars Quikdrill.

Электрический ручной шнековый ямобур Зубр, Торнадо или Фискарс, способен значительно облегчить весь процесс земельных работ. Кроме того, садовый бур модели Fiskars Quikdrill может пробурить отверстия в почве на такие глубины как 100, 200, 300 или 500 мм.

Электрический ручной шнековый ямобур Зубр, Торнадо или Фискарс может сформировать отверстие в почве для деревьев и кустарников.

Популярные производители

Среди общего изобилия данной техники специалисты выделяют несколько производителей, чья продукция годами безотказно работает и заслуживает только хвалебных отзывов. Это лучшие фирмы на сегодняшний день.

К лидерам относят производителя из Нидерландов Iron Angel. Специалисты компании выпускают огромное количество вариантов бурильного инструмента, у которого идеальное соотношение цены и качества. К примеру, у них есть такие модели, что обладают мощным двухтактным двигателем, но при этом являются очень экономичными – горючее используется в крайне малых дозах. Могут быть дополнены хромированным цилиндром, а также принудительно охлаждаются воздухом, что позволит работать данными агрегатами практически без пауз. За счет специального высококачественного шнека ими можно сверлить любой вид грунта. Диаметр отверстия достигает 30 см, иногда есть сменный шнек на 20 см.

Легко монтируются, сменить шнеки можно без помощи ключа. Бур этой фирмы очень легко запускать даже при сильных морозах, так как топливо подкачивается за счет праймера (специальный встроенный насос). Вся необходимая регулировка находится на рукоятках инструмента, что очень удобно в работе.

Почетное второе место в списке лидеров, как ни странно, занимает китайская фирма Vulkan. Она также выпускает много качественного инструмента для бурения. Свои модели производители дополняют широкими крепкими ручками для удобства в захвате, сами рукоятки размещены так, чтобы была возможность работать буром вдвоем. Как правило, в комплектацию не входят шнеки, но их можно легко подобрать отдельно на любой диаметр. При смене шнеков также не требуется гаечный ключ. За счет воздушного фильтра мотор бура прекрасно работает в пыльных условиях. Техника этого производителя не испытывает никаких проблем с запуском на морозе за счет подкачки топлива с помощью насоса. Практически все модели способны работать на любом виде земли и проникать в глубину до 80 см.

Еще одна заслуживающая внимания фирма-производитель – это Vitals. Латвийские мастера выпускают компактные, но очень продуктивные и безопасные модели ямобуров. Их часто выбирают для озеленения и высадки саженцев, потому что их шнеком легко сделать маленькие узкие лунки и большие (в диаметре достигающие 25 см). Практически все буры этой фирмы не превышают в весе 10 кг, они очень удобные при транспортировке. Замена шнека производится без ключей. Некоторые виды оснащены дополнительной системой безопасности, которая сразу глушит двигатель в случае заклинивания шнека. Оснащены подкачкой топлива. Ручки дополнены резиновыми элементами, что позволяет крепко держать инструмент в руках.

Каждый, кто имеет какое-то представление о технике, слышал хоть раз о фирме Maruyama. Это японский производитель. Техника этого гиганта считается практически неубиваемой, что сразу же влечет за собой высокую стоимость инструмента. Собирают эти модели только на японском заводском оборудовании, что автоматически гарантирует долговечную работу агрегата. Используются только высококачественные материалы. Агрегаты выделяются своей бесшумностью. Выдерживают длительную многочасовую работу. Экономичны. Выносливый редуктор. Насадки подходят любого размера, за счет быстроразъёмного соединения меняются в считаные секунды. Очень компактные, легко поместятся в багажнике авто.

Следующая страна, которая производит лучшую буровую технику, – это Словения. Фирма Sadko предлагает потребителям широкий выбор инструмента в этой отрасли. Модели этого производителя недешевые, но они имеют мощный двигатель. Легко работают с мерзлым грунтом. Почти всегда комплектуются спиральным шнеком с самым популярным размером диаметра на 20 см. Имеют небольшие габариты и вес.

Как сделать своими руками?

Если в наличии есть ямобур с электродвигателем, то больше нет нужды напрягаться, копая землю лопатой. Инструмент теперь всё делает сам, с ним можно сделать ямы для различных целей, можно провести на участок воду, заложить основу дома и оформить сад, сажая деревья.

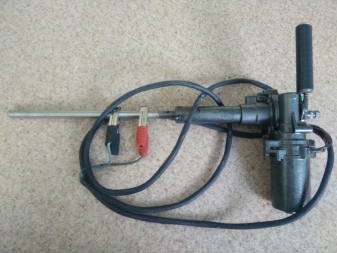

Вместо покупки, как вариант, электробуры делают своими руками из подручных материалов. Конструирование качественного агрегата – задача выполнимая для всех. Самодельный бур не уступает тому, который вы приобрели уже готовым.

Более того, предоставляется свобода изобретателю, чтобы вносить свои изменения: модификации наделяют устройство дополнительными функциями и облегчают работу.

Можно создать именно такой агрегат, который идеально бы подошёл для бурения. Самостоятельно определяется тип насадки и размер лезвий, мощность, габариты оборудования, характеристики двигателя по свойствам почвы.

Чтобы получить новый надёжный электробур, нужно собрать такие детали, как режущая землю часть, шток, ручки и мотор. Лезвиями могут служить диски циркулярки, а для самостоятельного создания шнека можно поискать подходящую модель – готовые чертежи используются для создания по шаблону рабочих насадок. Электродвигатель делают из перфоратора, также мощный мотор получается из стартера и редуктора дрели.

Своими руками из электрокультиватора легко создать эффективную машину для обработки земли, в том числе ее распашки и удаления из нее корней, с чем бур хорошо справляется. Что же нужно для начала конструирования?

Инструменты и материалы

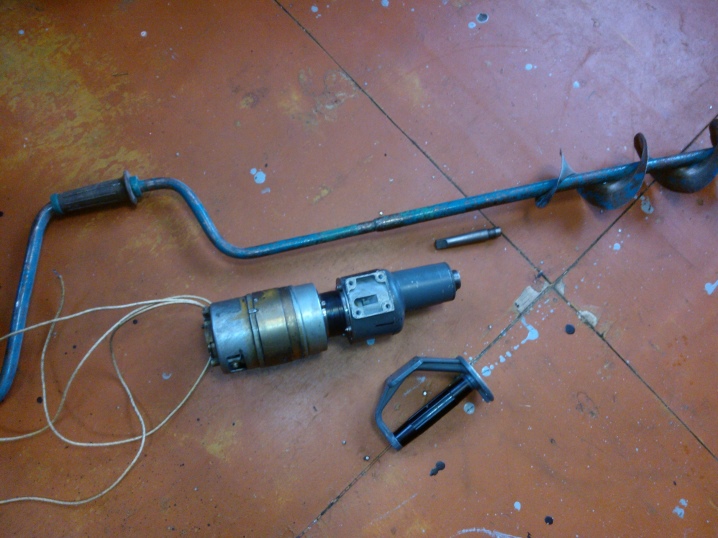

Одним из самых простых вариантов самодельного бура является агрегат из дрели. Инструмент идеально подходит для того, чтобы использовать его для разработки собственной мощной техники.

Итак, прежде чем начать, понадобятся следующие материалы:

• дрель;
• червячный редуктор, он прост в установке;
• болгарка;
• стальные диски нужного диаметра, в зависимости от размеров ямы.

Можно приступать к работе.

Этапы изготовления

1. На дисках, количество которых соответствует числу ярусов режущей части, сделать посередине отверстия под шток. Отверстие должно быть равно диаметру стержня.
2. Разрежьте диски так, чтобы получить секторы круга.
3. Сварить спиралью диски, соединить их с кольцами.
4. Идеальным вариантом наконечника станет сверло по металлу, оно облегчает процесс бурения. Заточенная пика менее удобна.
5. Наконечник ставится ниже шнековой насадки на 5 см.
6. Затачиваем кончик сверла, шнек.
7. Теперь на дрель с редуктором устанавливается насадка.

Универсальный электробур готов к использованию.

Обзор электробура для зимней рыбалки смотрите далее.

Виды техники и сфера использования

Принято выделять 3 основных вида ямобуров для земли:

• садовый — зачастую обладает двумя лопастями, которые привариваются под углом по отношению друг к другу. Предназначено устройство для создания ям под растения, но может использоваться для лунок под столбы забора, оградки или беседки;
• шнековый — обладает удлиненной частью для бурения, применяется для создания канав под столбы. За счет размеров удается ускорить работу, в сравнении с садовым типом;
• свайный — визуально конструкция подобна садовому типу, но обладает откидывающейся лопатой, что помогает сделать расширение в земле под фундамент.

Изготовить самостоятельно проще всего ямобур садового типа. В зависимости от параметров почвы, конструктивные особенности разных изделий могут немного отличаться друг от друга. Основное достоинство самостоятельного изготовления заключается в возможности сделать устройство, что подойдет под личные потребности и под конкретную землю.

Такой ямобур может иметь съемные лопасти, которые скручиваются болтами. Конструкция в разы дешевле магазинных вариантов, но не настолько универсальна. Правда, техника промышленного вида подходит для «легкой» почвы, а на остальных будет низкоэффективная.

Ямобур

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:

• ими можно бурить только относительно неглубокие ямы небольшого диаметра;
• для работы на твердых грунтах они не подходят.

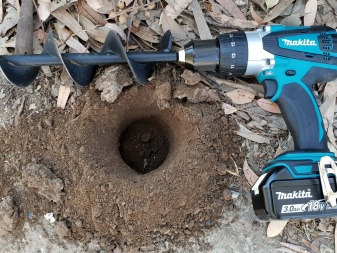

Конструктивно самодельные приспособления состоят из трех частей:

• перфоратора;
• обычного земляного шнека;
• переходника либо редуктора.

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт

Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен

Бурение выполняют двумя способами:

• непрерывным;
• с периодическим доставанием грунта.

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

• угловая шлифовальная машина;
• сварочный аппарат с соответствующей используемому металлу маркой электродов;
• дрель электрическая;
• ненужный перфораторный бур;
• металлическая арматура либо прут для изготовления штанги;
• материал для режущей части;
• кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:

• отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
• к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
• отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
• приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.

Работа созданным устройством показана в видеоролике.

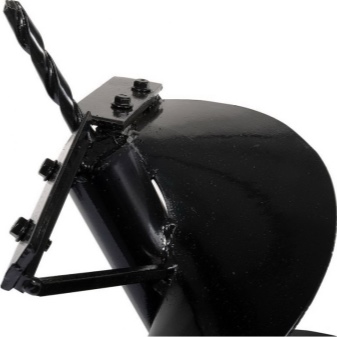

Изготовление режущей части

В качестве ножей применяют:

• диски от циркулярных пил подходящего диаметра;
• готовые шнеки от заводских мотобуров либо сельхозтехники;
• металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.

Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.

Конструкция режущей части должна отвечать таким параметрам:

• быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
• нужно, чтобы угол между лопастями равнялся 25-30 градусов;
• передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.

По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.

Ямобур самодельный

Классический диаметр инструмента — около 260 мм. Но если мы захотим изготовить его собственноручно, то можно не ограничивать воображение. Диаметр ямобура бывает разным, смотря для чего он изготавливается. Размеры полностью будут зависеть от ширины лопастей. Вы можете выбрать любой размер, все равно придется сделать эскиз. Ремонт на даче — это хороший повод создать ямобур. Чертежи вполне можно выполнить своими руками.

Выбор конструкции

Бур создается либо усиленной, либо простой конструкции. Отличаются они следующими параметрами:

• Вес.
• Размер и объем.
• Возможность транспортирования.
• Широта применения.
• Простота хранения.

Для стандартной маленькой конструкции потребуется:

• Металл.
• Острое лезвие, созданное из детали машины.

Сборка

Чтобы собрать стандартный ямобур, к металлу присоединяем лезвия из специальной рессоры — выходят готовые лопасти, которые должны быть похожи на топор, чтобы при бурении они не согнулись, а все попавшие корешки были порублены. Такой ямобур подходит для рытья ям глубиной не более 1,5 м.

Для более сложной конструкции устройство дополняют трубкой огромного диаметра или листом из металла, который нужно оборачивать по кругу лопастей, делая винт. Одно из этих усилений плотно приваривается к основному стержню или лопастям. Устройство отличается от бура простой конструкции лопастями, прикрученными, как винтовая лестница. Этим можно достичь огромной прочности. Лопасти не затупятся, а выгибаясь, будут принимать свое привычное положение и не сломаются.

Ручку устройства стоит сделать съемной, тогда в случае вспомогательного увеличения высоты можно будет прибавить еще трубочки или поменять на ручку огромного размера. При создании рукоятки для устройства необходимо предусмотреть, что, возможно, в нее придется вставить рычаг для изготовления специального момента силы.

Рекомендация: когда прибор будет собран полностью, стоит максимально раскалить его и опустить в машинное масло. Такая обработка придает больше прочности и гибкости.

Инструменты

Необходимо заранее приготовить все, что может потребоваться во время работы, дабы потом не отвлекаться и не бегать за каждой деталью:

• Дрель.
• Специальный круг.
• Гладкая и подходящая арматура.
• Токарный станок.
• Лист из стали.
• Сварка.
• Кусочек газовой трубы.

Процесс работы

Вначале нужно сделать все заготовки. Для этого из листа стали вырежем наши лезвия. Диаметр лезвий будет на 5 мм больше, чем размеры ямы. Получается, что он может быть любым. Перед началом работы нужно определиться с тем, что мы будем бурить, и какой ширины нам нужны отверстия. Можно еще создать лезвия разных диаметров.

В каждом взятом лезвии необходимом просверлить дырки, куда будет погружаться арматура (основание для бура). При этом отверстия создаем на 1 мм больше, чем диаметр самой арматуры.

Потом сделаем втулки из стали. Для этого потребуется токарный станок. Далее, сделаем два радиальных отверстия в выбранной втулке. А в отверстиях необходимо сделать резьбу. Получается, что через них с помощью болта или гайки будут присоединены лезвия с главной арматурой.

С помощью наждачного круга вырежем небольшой сектор на лезвиях. Лишние концы сектора вытянем таким способом, чтобы сделать винтовую поверхность. Снизу вырез затачиваем под углом в 45 или 60 градусов. На этом шаге лезвия из заготовок превращаются в готовые острые лопасти.

Наждачным кругом создаем лыски на арматуре глубиной где-то три мм. Лыски стоит делать, отойдя от углов стойки на восемь или десять сантиметров.

Нижний конец стойки придется тоже заточить. Угол заточки — 25−300. Там же создаем канавки в форме спирали. Для этого нам необходимо воспользоваться специальным кругом.

На конец стойки можно спокойно присоединить сверло по металлу. Из-за этого установка бура быстро будет входить в твердую почву и не сломается.

К арматуре — стойке нашего бура — присоединяем ручку, лучше всего съемную. На стойке рукоятку можно присоединять при помощи втулки.

Как сделать мотобур из бензопилы в домашних условиях

Современные бензопилы оснащаются мощным, выносливым мотором. Общие характеристики инструмента позволяют работать практически при любых погодных условиях. Если добавить к этому бур, в итоге получится практичная, универсальная техника. Сделанный мотобур своими руками станет незаменимым помощником в домашнем хозяйстве.

Изготовление бензобура требует определенного набора инструментов и материалов, а также грамотно составленных расчетов. Если с последней задачей могут возникнуть проблемы, рекомендуется обратиться за консультацией к инженеру или слесарю с нужными навыками. Не стоит торопиться со сборкой приспособления. Чтобы обеспечить высокую степень безопасности при работе, необходимо все тщательно рассчитать и следовать составленному плану.

Мотобур из бензопилы

Необходимые инструменты и материалы

Для изготовления мотобура потребуются:

• мощный мотор от современной бензопилы;
• механический редуктор с пониженной частотой на выходном валу;
• непосредственно бур;
• углошлифовальная машина;
• дрель;
• полый металлический стержень;
• аппарат для сварки.

Расчет совместимости параметров

Для успешной работы бура в будущем, необходимо правильно определить совместимость выбранного редуктора с характеристиками мотора бензопилы. Современные моторы отличаются хорошей мощностью, а значит создают большое число оборотов в минуту. Если бур будет все время вращаться с такой скоростью, мощности конструкции не хватит, и она попросту выйдет из строя. К тому же, при изготовлении лунок смысла в такой интенсивной работе мотора нет.

Чтобы подобрать подходящий редуктор шнека, стоит обратиться к специалисту. Правильно произведенные расчеты минимизируют риск травм в будущем и в целом оптимизируют работу. В отдельных случаях допускается изготовление редуктора своими руками, но испытанная конструкция является более надежной. При изготовлении мотобура своими руками из бензопилы экономия на данном этапе нецелесообразна.

Принципы сборки бура

Сборка мотобура

Сборка мотобура из бензопилы начинается с изготовления прочного корпуса. Для этого необходимо отмерить кусок полого металлического стержня длиной 160 см. Чтобы согнуть трубу в прямоугольник с размерами 35 на 45 см, следует сделать глубокие поперечные надрезы. Если расточить надрезы болгаркой, добиться прямого угла будет проще. Теперь все углы и соединения необходимо зафиксировать сварочным аппаратом.

После чего нужно сделать еще одну подобную рамку, но меньшего размера — всего 10 на 10 см. Изготовленные детали соединяются между собой так, чтобы между ними осталось не менее 30 см. Для сборки бура используются трубки одинаковой величины, соединяющие угол одной рамки с углом другой. Обе рамки не должны остаться в одной плоскости. В итоге должна получится своеобразная пирамида, внутри которой и нужно расположить редуктор.

Фиксация мотора

Чтобы пила и дальше могла выполнять свою функцию, необходимо продумать бур со съемным мотором. Возможности будут ограничены, если мотор установить стационарно. Чтобы без проблем его снимать, следует подготовить отверстие, по размерам идентичное мотору. Должна быть создана прижимная рамка с высокой степенью надежности и минимумом креплений — не более пары-тройки гаек. Все размеры зависят от конкретной модели выбранной бензопилы и особенностей мотора.

Двигатель мотобура

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

  Пример самодельного земляного садового бура

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.
