Основные правила вязки арматуры под ленточный фундамент

Схемы

Углы бывают нескольких видов:

1. Прямые – наиболее распространенные. Могут быть Т- или Г-образными.
2. Тупые – произвольные (эркеры). Развернутые от 160 градусов довольно легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в 2 раза в сравнении с остальной длиной основания, а потом уже перевязывается. Углы от 90 до 160 градусов требуют установки вертикальной арматуры.
3. Острые – очень сложны в работе, в частном малоэтажном строительстве встречаются редко.

При укреплении углов важно придерживаться одной из общепринятых схем

С анкеровкой Г-образными элементами

Самый простой и распространенный метод. В углы устанавливают Г-образные элементы, которые крепятся поперечинами к основному армирующему каркасу. Длина плеча Г-образного элемента должна составлять не меньше диаметра основной арматуры, умноженного на 50.

При помощи этой детали внешние арматурины двух сходящихся стен надежно связываются между собой. Все внутренние продольные прутки связываются через Г-образное крепление с внешним.

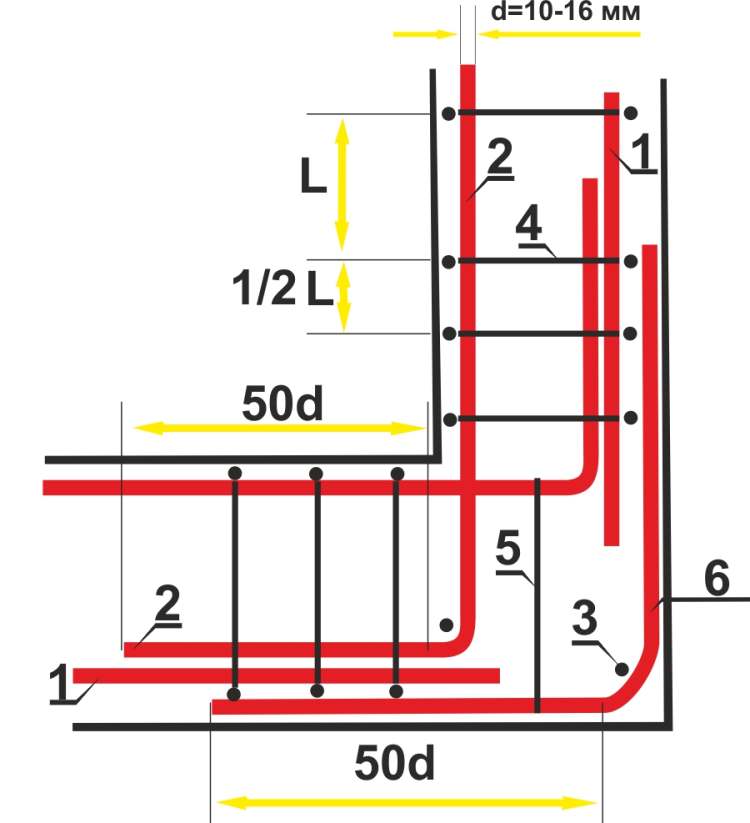

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

С помощью П-образных хомутов

Чтобы максимально повысить прочность фундаментной конструкции, в углах и местах соединения стен применяются П-образные хомуты. По ширине они должны соответствовать ширине всего каркаса из арматуры. По длине – не меньше 50 диаметров основной арматуры.

Крепятся к основной арматуре по направлению открытой частью элемента от угла. В угловых зонах фундамента устанавливается по два П-образных элемента на каждый горизонтальный уровень каркаса. При армировании соединений, нужно по одному такому элементу на каждый горизонтальный уровень.

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Тупой угол

Тупые углы ленточного фундамента встречаются редко, только при сложной архитектуре здания. Например, дом может иметь угловой эркер или веранду. В любом случае углы необходимо укреплять.

Армирование тупых углов осуществляется двумя способами. Первый заключается в том, что внешние продольные арматурины просто загибаются под нужным градусом.

Внутренние продольные хлысты тоже загибаются под этим же углом, пересекаются, и связываются с внешними. Длина каждой загнутой части должна составлять не меньше, чем диаметр основной арматуры, помноженный на 50.

Второй вариант отличается тем, что под нужным градусом загибается не основная арматура, а дополнительные угловые хомуты. Их длина должна быть тоже не меньше 50 диаметров основной арматуры.

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Требования к армированию ленты

Защитный слой бетона обеспечивает сохранность прутов от воздействия окружающей среды, огнестойкости и огнесохранность. А также выполнять совместное сопротивление нагрузкам и сохраняет устойчивость конструкции.

Расстояние между прутами принимают, чтобы обеспечивалась:

• совместная работа металлических стержней с бетоном;
• возможность анкеровки и стыкования стержней;
• соблюдалось качество бетонирования конструкции.

Расстояние между стержнями в свету принимают, в зависимости:

• диаметра арматуры;
• крупного заполнителя бетона;
• расположения арматуры по отношению к направлению бетонирования;
• способа укладки;
• уплотнения бетона.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Требования по СНИП

СНиП 52-01-2003

Для расчетов нужно взять общую площадь сечения всего фундамента и вычислить от нее 0,1 процента. Полученная цифра – это минимальная площадь сечения прутка, который должен быть применен.

Все расчеты относительно усиления элементов конструкции должны быть произведены на этапе проектирования. Если это не было сделано, нужно до начала возведения фундамента продумать его армирование, определиться с видом арматуры и количеством поясов.

СНиПом диктуется расстояние между продольными элементами армирующего пояса (25-40 см) и минимальный шаг между поперечными перемычками (1/2 рабочего сечения, но не более 30 см).

Армирование углов фундамента – критерии выбора арматуры

Важно ответственно подойти к вопросу выбора стальных прутков для ленточной основы. Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента

Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента

Следует изучить, как обозначается арматурный прокат, и использовать стержни со следующими особенностями маркировки:

• обозначенные индексом C. Он свидетельствует о возможности соединения элементов электрической сваркой;
• маркируемые буквой К. Это подтверждает повышенную стойкость прутков к воздействию коррозионных процессов;
• с буквенно-цифровой аббревиатурой А2 или A3. Такую проволоку нельзя соединять дуговой сваркой, ее можно фиксировать только вязальной проволокой.

Распространенные ошибки

Чаще всего допускается следующая оплошность – отклонение от главных принципов углового армирования. В таких случаях основные продольные прутья просто перехлестываются в углах и связываются между собой.

Но подобное крепление при нагрузках не работает. Связка быстро разрушается, а без фиксации углов конструкция неизбежно выйдет из строя.

Строители допускают и другие ошибки:

• отсутствие соединительных элементов между внешним и внутренним контуром каркаса;
• при сварке деталей допускается угловое расположение стыков;
• вязка осуществляется не по технологии, а простым скручиванием обычной проволокой;
• подошва фундамента не связывается с армирующим каркасом;
• каркас создается без внутреннего контура.

Ошибки, допущенные при обустройстве фундамента без разборки здания исправить невозможно. Их можно только избежать, подготовив предварительно грамотный проект и пригласив квалифицированных ответственных строителей.

Все самое важное об армировании ленточного фундамента найдете в этом разделе сайта

Как правильно вязать арматуру на углах

Изначально разрабатывается проектная документация, в которой рассчитывается потенциальная нагрузка на основу и прописывается схема расположения элементов. Также на этом этапе считают необходимое количество металлопроката и его характеристики. И только последующим шагом, после теоретической подготовки, приступают к реализации проекта.

Порядок действий следующий:

1. По всему периметру устанавливаются вертикальные прутки через равное расстояние (около полуметра).

2. К ним с помощью проволоки нужно закрепить верхние и нижние горизонтальные стержни.

3. В центральные участки дополнительно заложить контур армировки.

Как выполнить задачу по увеличению прочностных характеристик в местах с наибольшей нагрузкой, мы опишем ниже.

Как вязать углы арматуры фундамента: распространенные ошибки

• Недостаточно прочное крепление. Зачастую в угловых стыках используется обычная проволока для связки, а концы контуров просто накладываются друг на друга. Этого недостаточно.

• Иногда происходит загиб кончиков прутьев, но нет дополнительной фиксации. Этот метод не обеспечивает достаточной устойчивости каркаса к разрывам.

• Экономия на материалах также противопоказана. Если сделать только один периметр стержней, то это обернется плачевными последствиями.

• Даже если монтировать два контура армировки, то без их надлежащего соединения между собой устойчивость будет недостаточной.

• Игнорирование необходимости связи между нижним слоем фундамента и силовым каркасом.

• Отсутствие альтернативных способов крепления, помимо сварки.

Как вязать арматуру на углах правильно

Для проведения работ Вам понадобятся следующие инструменты:

• сварочный аппарат;

• приспособления для резки металла (болгарка и.т.п.);

• непосредственно металлопрокат.

Первым и самым важным шагом является предварительный расчет количества материалов и отрисовка схемы основания вместе с элементами усиления. Одним из основных условий при изначальной подготовке будет монтаж подошвы под всю конструкцию. Начинают с установки двух контуров продольных армирующих деталей с небольшим отступом (4-6 см.) от каждого края

Обращаем Ваше внимание на то, что в углах не должно быть сварных швов.

Загибы выполняются под 90 градусов, а варка металла производится только в местах, где не будет высокого давления. Весь этот каркас выкладывается на дно подготовленного углубления и вбивают перпендикулярные дополнительные прутки. К ним с помощью сварочного аппарата крепится периметр из двух лент металлопроката. По аналогии исполняются верхние продольные контуры. Для качественной стыковки всех частей между собой следует использовать способы вязки, которые мы описывали выше.

Схема армирования углов ленточного фундамента: советы начинающим

• Если вбитые в землю прутья имеют сечение менее 2 см., то их монтаж необходимо осуществлять на расстоянии не менее полуметра друг от друга, но не более 0,8 м.

• Рекомендуем выбирать диаметр основных материалов в диапазоне от 10 до 20 мм. Все прочие части допускается собирать из более тонкого металлопроката (но не менее 5 мм.).

• При выставлении зазоров используйте неметаллические проставки для более стабильной фиксации промежутков.

• Стыковка без нахлеста строго запрещена.

• Минимизируйте количество разрывов в конструкции.

Виды

Для армирования ленточного фундамента употребляется два вида прутьев. Для осевых, которые несут ключевую нагрузку, необходим класс АII или III. При этом профиль должен быть ребристый, ведь он обладает лучшей адгезией с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для суперконструкционных перемычек используют более дешевую арматуру: гладкую класса АI, толщина которой может быть 6–8 миллиметров. За последнее время большой востребованностью стала пользоваться стеклопластиковая арматура, ведь она обладает лучшими прочностными показателями и длительными эксплуатационными сроками.

Большинство проектировщиков не рекомендуют ее употреблять для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких стройматериалов давно известны. Разработаны специализированные арматурные профили, которые способствуют тому, что бетон и металл объединяются в целостную конструкцию. Каким образом будет вести себя бетон со стеклопластиком, как надежно будет данная арматура соединяться с бетонной смесью, а также успешно ли эта пара будет справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно применить стекловолоконную либо железобетонную арматуру.

Проволока для вязки арматурного каркаса

Вязка арматуры при монтаже каркаса фундамента производится проволокой, технические характеристики которой оговорены в документах ГОСТ 3282–74.

Для вязки арматуры чаще всего применяется отожжённая стальная проволока марки ВР

Проволока производится из низкоуглеродистой стали и подразделяется на несколько типов:

• По способу обработки. Существует обработанная термическим способом (отожжённая) и необработанная проволока.
• По точности изготовления. Так, проволока может быть повышенной точности или обычной.
• По временному сопротивлению нагрузкам, на разрыв изделия, непрошедшего термическую обработку и бывает первой и второй группы.
• Проволока может иметь специальное защитное покрытие или быть без него.

Проволока может иметь стальной или черный цвет. Диаметр сечения варьируется от 0,16 до 10 мм. При этом допускаются отклонения в сечении продукции 0,02 мм.

В документах ГОСТ можно найти более подробные характеристики данного изделия. Некоторые из них:

• Удлинение проволоки, прошедшей термообработку и имеющей защитное покрытие, составляет 12÷18%, а без защиты 15÷20%.
• У необработанных высокими температурами изделий, в зависимости от их сечения разнится такой параметр, как сопротивление на разрыв и составляет (Н/мм²):

— 590÷1270 для диаметра 1,0÷2,5мм;

— 690÷1370 для диаметра менее 1,0 мм.

Производитель этой продукции должен обеспечивать соответствие следующим нормам ГОСТ:

— изделия без термообработки диаметром от 0,5 до 6,0 мм должны выдерживать целостность после четырех и более сгибов;

— цинковое защитное покрытие должно сохранить целостность и плотно прилегать в стали после накручивания проволоки в виде спирали. При этом допускается наличие небольших цинковых наплывов, налета, белых блесток и цветовой неоднородности;

— в продажу проволока должна поступать в бухтах. Эти бухты могут иметь различный вес, который зависит от диаметра проволоки и наличия или отсутствия защитного покрытия. Так, масса бухты разнится от одного килограмма при сечении изделий 0,16÷0,18 мм до 40 кг при 6,3÷10 мм.

Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в работе, без существенной потери прочностных качеств. Так что есть смысл сразу приобретать именно такой вариант. Отжиг, конечно, можно провести и самостоятельно – но стоит ли тратить на это силы, когда в продаже уже есть готовая проволока, и по более чем доступной цене?

Наверное, для ленточного фундамента нет и особой необходимости приобретать проволоку с цинковым покрытием, если сразу после монтажа армирующего каркаса будет проводиться заливка бетона. За столь короткий срок коррозия не успеет «сожрать» соединения, а затем, после полного созревания бетона, она будет и вовсе не страшна.

Как правило, при самостоятельном строительстве ленточных фундаментов применяется проволока диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметровая для подобных целей все же слабовата – может давать обрывы при затяжке узлов, а с диаметром 2 мм и более – работать будет очень трудно, потребуется немало сил для качественной увязки без каких-либо особых выгод.

Строительный рынок пополнился еще одним чрезвычайно удобным материалом для вязки каркаса. Это – бухты уже готовых проволочных отрезков диаметром, как правило, 1.2 мм и длиной от 80 до 180 мм, уже имеющих по концам готовые петли. Обычно в бухте – 1 тыс. таких изделий.

Бухты готовых проволочных петель «Казачка» или «Зубр» — очень удачная покупка, чрезвычайно упрощающая вязку арматурного каркаса.

Стоимость таких упаковок проволочных петель – весьма доступная, а производительность труда, как показывает практика, возрастает почти втрое.

Ниже читателю предложен калькулятор, который поможет быстро рассчитать, сколько примерно точек соединения предстоит увязать на создаваемом арматурном каркасе, и какое количество проволоки для этого потребуется. При этом учтено, что некоторые участки армирования требуют дополнительного усиления.

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

• Проволока связывается вдвое.
• Через петлю просовывается крючок.
• С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
• Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

• Стержни подтягиваются, скручиваются, концы откусываются кусачками;
• Проволока скручивается в несколько оборотов при ее сильной натяжке;
• Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

• Повышается производительность;
• Повышается плотность связанных узлов;
• Просты в использовании.

О необходимости усиления

Насколько необходимо укреплять бетонный массив стальной проволокой? Ведь бетон обладает достаточно высокими прочностными характеристиками. Действительно, бетон имеет повышенную устойчивость к сжимающим нагрузкам, но требует усиления от губительного воздействия разрывных усилий.

Наибольшая вероятность растяжения – на поверхности основания, именно там следует расположить арматуру

Компенсировать эту особенность бетона позволяет укладка стальных стержней на двух уровнях основы. Такое решение повышает прочностные характеристики массива, позволяя сохранять целостность под воздействием изгибающих нагрузок, крутящих моментов и разрывных усилий.

Армирование углов фундамента

Армирование углов требует соблюдения технологии

Угловые соединения фундамента разделяются на 2 типа: углы здания и примыкания стен. Армирование углов можно выполнить по нескольким технологиям:

• «Лапкой». На концах рабочих стержней делают «лапки». Они выполняются под прямым углом в форме кочерги. Минимальная длина лапки – 35 диаметров прута. После соединения изогнутой части с перпендикулярным участком получается конструкция, в которой внешние пруты соединяются с внешними, внутренние – также с внешними.

Армирование ленточного фундамента «Лапкой»

Г-образные хомуты. Вместо лапок используются г-образные детали длиной от 50 диаметров рабочих прутов.

П-образные элементы. Для соединения необходимы два изделия длиной от 50 диаметров основного стержня. Каждый хомут соединяется с параллельными прутами и внешним перпендикулярным.

Тупые углы. Внешний прут изгибается под нужным углом и усиливается дополнительно привязанными стержнями. Внутренний элемент связывается с внешним.

Схема армирования тупых углов

В углах и примыканиях фундаменты принимают наибольшие нагрузки. Простой вариант вязки прямых углов недопустим, потому что не обеспечивает надлежащую прочность конструкции.
Видео по армированию углов:

Как армируют углы ленточного фундамента

Угол любого ленточного фундамента испытывает на себе сумму разнонаправленных сил сжатия и напряжения, в силу чего схема его армирования должна обеспечивать передачу поступающего воздействия от бетона к арматуре, а также от одного стержня арматуры к другому. Ошибки армирования углов приводят к тому, что стержни арматуры перестают быть единой системой, что значительно снижает жесткость конструкции и может привести к возникновению деформаций ленточного фундамента – от возникновения трещин до частичного разрушения.

В соответствии с п. 8.9. СП 50-101-2004 #171;Проектирование и устройство оснований и фундаментов зданий и сооружений» при проектировании фундамента малоэтажного здания необходимо учитывать, что сборно-монолитные и монолитные фундаменты всех стен должны быть жестко связаны между собой и объединены в систему перекрестных лент.

Также при армировании углов ленточного фундамента должны быть соблюдены требования по анкеровке и длине перепуска (нахлестка), установленные для используемой арматуры. Это очень важный момент: схема армирования углов ленточного фундамента с использованием сварных сеток и отдельных арматурных стержней – разная.

Вариант 1. Армирование углов ленточного фундамента с использованием арматурных сеток.

Данная схема армирования приведена в книге В.С. Сажина “Не зарывайте фундаменты вглубь” (Москва,2003) и применяется исключительно при армировании ленточных фундаментов сетками :

а) – армирование Т-образного стыка; б) – армирование Г-образного углового стыка. 1 – стержни поперечной арматуры; 2 – арматура для усиления углового стыка. Устанавливается в верхней и нижней частях сечений фундамента.

Вышеприведенная схема используется при армировании ленточного фундамента сетками с ячейкой 20 см на 20 см. Сетки устанавливаются в верхней и нижней частях фундамента и через каждые 60 см соединяются вертикальными стержнями арматуры (см. позицию 1 на рисунке).

Фиксация арматуры

Неправильное армирование вызывает серьезные последствия, связанные с появлением трещин. Обидно, если проблема возникла из-за некачественно выполненного соединения элементов. Принимая решение о методе фиксации арматуры, застройщики задаются вопросом, какой способ лучше использовать:

• крепление с помощью вязальной проволоки;
• фиксацию с использованием электрической сварки.

Применение электрической сварки не обеспечивает требуемую жесткость арматурного каркаса, который в точках стыков разрывается под воздействием нагрузок и реакции почвы. Электрическая сварка нарушает структуру прутков в зонах нагрева. Повреждение каркаса вызывает образование на нулевом уровне нежелательных трещин.Заключение

Ознакомившись с материалом статьи, изучив, как правильно армировать углы, можно избежать серьезных ошибок. Владея информацией, несложно самостоятельно выполнить работы по усилению ленточного фундамента с помощью надежно зафиксированных элементов пространственного арматурного каркаса.

Результат профессионально выполненной работы – прочная конструкция основания, позволяющая осуществить возведение здания и эксплуатировать его на протяжении длительного времени.

Подготовка инструмента и необходимых материалов

Для усиления продольных и угловых зон ленточного фундамента потребуются следующие материалы:

• стальные стержни, марка и размеры которых соответствуют требованиям проектной документации;
• вязальная проволока, применяемая для обеспечения надежной фиксации элементов арматурного каркаса;
• подкладки под прутки, изготовленные из неметаллического материала, которые поддерживают стабильность зазора.

Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство

Обратите внимание, что проволока для вязания должна быть отожженной. Это повышает ее гибкость и облегчает выполнение работ

Армирование фундамента ленточного типа производится с помощью стандартного инструмента. Потребуется:

• оснастка для загиба арматурных прутков;
• инструмент для резки стержней, например, специальные кусачки или болгарка;
• строительная рулетка с длиной ленты, соответствующей габаритам каркаса;
• специальный крючок или плоскогубцы для скручивания вязальной проволоки;
• молоток, необходимый для рихтовки заготовок силового каркаса.

Инструменты и материалы должны находиться в непосредственной близости от места выполнения работ.

Материалы для армирования

Так как армирование — это важная часть строительства дома, которая отвечает за усиление фундаментного основания, то к выбору арматуры нужно подходить ответственно. Подбирайте материал высокого качества, отвечающего всем нормам.

Для армирования углов выбирайте материал диаметром 10-20 мм. Чтобы сэкономить на покупке арматуры, для создания вертикальных стоек и поперечных перевязок, допускается использование гладкой проволоки, диаметр которой от 8 до 12 мм. Армирование фундамента в углах и местах примыканий по всему каркасу, производится вязальной проволокой сечением 0.8-1.2 мм.

Армирование углов стен, производится исключительно рифлеными образцами арматуры. Стержни арматуры должны быть ровными и максимально длинными, чтобы мест соединения было по минимуму

Также обращайте внимание на коррозию

Как правильно вязать?

Углы фундамента армируются одновременно с укреплением по всей линии фундаментного основания. Делается это по такой схеме:

1. Дно траншеи под фундамент выравнивается, на него укладывается гидроизоляционная пленка.
2. Вязку каркаса можно начинать в самой траншее или рядом с ней, если она слишком узкая.
3. Нарезать элементы для каркаса. Вертикальные прутья должны быть на 10-15 см короче, чем высота траншеи.
4. Нижним слоем с расстоянием в 30 см выкладываются поперечины.
5. Сверху укладывают 2 продольные арматуры.
6. Соединения связываются по технологии вязки.
7. Над каждой второй поперечиной устанавливается и связывается вертикальная перемычка.
8. Довязывается еще нужное количество ярусов каркаса с расстоянием по высоте примерно в 40 см.
9. Каркас опускается в траншею.
10. В углах и местах примыкания стен устанавливаются угловые Г-образные или П-образные элементы.
11. Угловые элементы связываются с основным каркасом проволокой.
12. После завершения работы по установке каркаса, траншея заливается бетоном.

Необходимые инструменты и приспособления

Для вязки арматуры понадобится:

• соединительная проволока;
• измерительная лента;
• плоскогубцы;
• болгарка;
• деревянные элементы для сохранения промежутков между прутками;
• кусачки;
• молоток;
• приспособление, чтобы гнуть прутки под нужным углом;
• пистолет для вязки или обычный ввязочный крючок.

Если соединения каркаса выполняются при помощи сварки, для усиления углов нужно иметь:

• соединительную проволоку;
• болгарку;
• сварочное оборудование.

Технология выполнения

Технология вязки прутьев очень важна при создании любых арматурных изделий. В процессе усиления углов она должна быть особенно точной и правильной, так как от этого зависят технические характеристики всего здания.

Но техника вязания узлов от смены инструмента не меняется:

1. Для соединения элементов берут проволоку длиной около 20 см и сгибают ее пополам.
2. Теперь ее нужно снова согнуть, но не до конца, а чтобы получился крючок.
3. Этот крючок просовывается под пруток, который нужно связать.
4. Далее инструмент-крючок вводится в петлю, цепляет свободный конец проволоки, и с обхватом прутка протягивает его через петлю.
5. Свободным концом делается один оборот вокруг крючка проволоки.
6. Петля подтягивается до упора, и свободный конец оборачивается вокруг нее еще несколько раз.

Углы хомутов привязываются «мертвым узлом»:

1. Проволока длиной от 20 до 40 см (в зависимости от диаметра арматуры) складывается пополам.
2. Проволочный крючок запускается петлей вперед под арматурой, слева от хомута, и выводится на 2-4 см, чтобы можно было завершить узел.
3. Проволоку через верх хомута загибают под арматуру.
4. В петлю проволоки вставляется крючок, и протягивается ее свободный конец.
5. Крючком нужно потянуть петлю и обмотать вокруг нее свободный конец до обрывания.

Проектирование: план и чертеж

Для расчета фундамента нужно учитывать:

• характеристики грунта на участке,
• уровень залегания грунтовых вод,
• глубину промерзания почвы,
• общий вес будущей постройки.

Выяснить показатели грунта можно при помощи геологических исследований. Можно применить результаты исследования, проведенного ранее для строительства другого объекта.

Для небольшого дачного дома или хозпостройки можно просчитать и запроектировать фундамент самостоятельно. Но большие коттеджи следует строить только на основании проекта, составленного архитектором.

В этом проекте будет учтено множество нюансов, таких как долговечность сопутствующих материалов, прокладка коммуникаций, запас прочности, сопротивление вибрациям и многое другое.

Все это не окажет сильного влияния на фундамент одноэтажного домика или, например, бани. Но в процессе эксплуатации большого кирпичного или блочного здания в комплексе будет влиять на поведение материалов. Результатом проектирования является пакет проектных документов, включающих чертежи и сопроводительные записки.

Чертеж фундамента указывает на его:

1. Расположение.
2. Размеры.
3. Форму.
4. Ширину.
5. Глубину.
6. Высоту над уровнем грунта.

Расчеты (с примерами)

Глубина фундамента рассчитывается по глубине промерзания почвы. Возводя легкие дома на плотных грунтах можно использовать мелкозаглубленные фундаменты. Этот вариант подойдет и для участков с высоким залеганием грунтовых вод.

Если почва характеризуется высокой концентрацией влаги, она будет оказывать серьезное влияние на здание в период пучинистости. В таких случаях основу желательно опустить на 50-60 см ниже уровня промерзания.

На участках с достаточно сухой почвой можно делать фундаменты с основанием вровень глубины промерзания:

Город	Промерзание почвы, м
Москва	1,4
Санкт-Петербург	1,4
Ростов-на-Дону	1,0
Волгоград	1,2
Архангельск	1,8
Нижний Новгород	1,6
Уфа	1,8
Екатеринбург	1,9
Челябинск	2,0
Омск	2,2
Новосибирск,	2,2
Воркута	2,9
Иркутск	2,3
Владивосток	1,6

Ширина должна быть не менее 40 см. Если стены здания будут намного шире, допускается нависание стен над лентой фундамента, не превышающая 1/3 ширины ленты. Но такой вариант требует максимально точного выполнения фундамента, с идеальной геометрией прокладки ленты. Для верности лучше делать ленту одной ширины со стенами, или немного шире.

В местностях, где выпадает большой слой снега, высота должна быть выше среднего уровня снежного покрова.

Ленточный фундамент опирается на подушку из песка и щебня. Ширина основания может соответствовать всей ширине ленты. Но в определенных случаях требуется делать опору шире самой ленты. Расширенное основание называется подошвой. Ширина основания рассчитывается по несущей способности грунта.

Каждый тип грунта имеет свою несущую способность:

Тип грунта	Несущая способность, кг/см2
Галечный с глиной	4,5
Гравий	4,0
Крупнозернистый песчаный	6,0
Среднезернистый песчаный	5,0
Мелкозернистый песчаный	4,0
Пылеватый песчаный	2,0
Супеси и суглинки	3,5
Глины	6,0
Просадочные грунты	1,5
Насыпной уплотненный	1,5
Насыпной неуплотненный	1,0

Ширина основания фундамента вычисляется по формуле В = Р/L*R, где:

• В – это ширина подошвы;
• Р – суммарная масса дома с учетом коэффициента запаса;
• L – общая длина ленты;
• R – несущая способность грунта.

Для примера рассчитаем фундамент под двухэтажный дом из газобетона. Допустим, качество грунта позволяет строить на мелкозаглубленном фундаменте, и это обусловлено высоким залеганием подземных течений.

Будем заглублять на 60 см. Результаты геологических исследований показывают, что на этой глубине находятся суглинки.

По результатам подсчетов всех элементов здания и всего, что в нем будет находиться, получили цифру 80 000 кг общего веса. Длина ленты 3 000 см. Рассчитываем по формуле и получаем ответ – 9,3 см.

Минимальное значение получено за счет высокой несущей способности грунта и малого веса здания. Но ширина ленты, как мы уже знаем, не может быть меньше 40 см (в крайних случаях 30). Значит берем минимальную допустимую ширину.

Если бы в ответе получилась цифра в пределах 40-50 см, можно было бы немного увеличить ширину ленты. При еще большем значении имеет смысл делать ленту стандартной ширины, но ставить ее на подошву шириной, полученной по расчетам.
