Изготовление ящика из фанеры в домашних условиях

Конструкция

По типу органайзеры бывают в форме ящичков или открытых стеллажей. Второй вариант проще сделать своими руками — подбираем подходящую панель. Подойдет даже лист Фанеры. Крепим к стене, фиксируем всевозможные держатели — гвоздики, крючки, прищепки, магниты, подвесные лотки.

Короба отличаются мобильностью. Несложно перенести в другое место, взять с собой, поставить органайзер в багажник автомобиля. Настенная панель, стеллаж этим проигрывает. Придется выбирать нужные инструменты, во что-то складывать. Как раз для этого подойдет переносной органайзер. Желательно сделать оба вида.

Характеристики настенной конструкции:

• вместительность;
• простота поиска;
• порядок;
• легко смастерить своими руками.

Характеристики переносного органайзера:

• мобильность;
• компактность;
• ограниченный размер.

Простейший переносной ящик в машину или гараж

Такая модель подойдет для тех, кто пользуется в основном крупным инструментом – молотками, зубилами, долотами, пилами, ключами – в относительно небольшом количестве.

Как видно из иллюстрации, конструкция предельно проста и представляет собой открытый сверху короб с ручкой и дополнительным лотком под мелкие вещи. Раскладка деталей для нее показана ниже, в комплект входит днище, две прямоугольные боковины, две детали с отверстием под ручку и три детали – дно и боковые стенки – для лотка.

Рекомендуется использовать для изготовления влагостойкую или обычную (в зависимости от условий использования) фанеру с толщиной 6…8 мм для боковых стенок и лотка, 12…15 мм для дна и деталей с отверстием для ручки. В качестве ручки можно использовать достаточно прочный металлический пруток или деревянную деталь круглого сечения. В случае установки деревянной ручки ее диаметр увеличивается до 20…25 мм, для металла достаточно 12…15 мм.

Порядок изготовления:

детали вырезаются по контуру (выкройке), перенести разметку на лист фанеры можно смываемым маркером или строительным карандашом

Важно соблюдать параллельность и перпендикулярность линий. Разметка для отверстия выполняется одновременно на обоих деталях боковины;
края обрабатываются наждачной бумагой для снятия заусенцев и шероховатостей;
склеить лоток, используя для сохранения правильной формы углов опоры или деревянные бруски, как показано на иллюстрации

Использование системы шип-паз улучшить плотность соединения и позволит сделать его более прочным;

вклеить получившийся лоток между фигурными частями боковин (детали с отверстием для ручки) и зафиксировать стыки тонкими гвоздями;
вклеить последовательно боковины (прямоугольные детали) и днище, усиливая стыки гвоздями;
вставить на место ручку и зафиксировать ее гвоздями (для дерева) или другим способом (для металла). Удобно использовать металлический стержень с резьбовыми концами – застопорить его на месте помогут контргайки и шайбы.

Важно: длительность высыхания клея зависит от его типа и температуры в помещении!

Усилить стыки внутри ящика можно брусками квадратного или треугольного сечения, которые вклеиваются вплотную к стенкам и боковинам и дополнительно закрепляются гвоздями или саморезами.

Еще более простая модель из деревянных досок показана на фото ниже, здесь крепления выполнены без гвоздей, с помощью склейки по системе шип-паз. У второго варианта, напротив, соединение сделано винтами или шурупами большого диаметра.

Полезный совет: несмотря на утилитарное предназначение, ящик для инструментов из фанеры или дерева, своими руками изготовленный и предназначенный для постоянного использования, необходимо обработать влагозащитной пропиткой или покрытием. Это может быть льняное масло, смесь льняного масла с пчелиным воском в пропорции 4:1…3:1 (для смешивания компоненты нагреваются до температуры 55…70 градусов), олифа, лак, краска. Такая защита продлит срок жизни изделия и предотвратит рассыхание и растрескивание.

Ящик для хранения инструментов с крышкой

Чуть более сложный, но и более практичный вариант, часто называется «ящиком плотника» (Carpenter’s Toolbox). От отличается массивностью стенок и днища, наличием откидной крышки с ручкой для переноски и съемного отделения для мелочей.

Ниже приведена раскладка деталей и порядок их сборки

Важной особенностью данной модели является сборка на саморезы (шурупы), что заметно упрощает работу для неопытного столяра (плотника). В отличие от системы шип-паз, такая сборка не требует обязательной и точной выборки пазов на боковых кромках деталей

Для изготовления инструментального ящика своими руками потребуется:

• качественная древесина или фанера с толщиной не менее 8 мм для стенок и 12 мм для дна. Площадь листового материала или размеры деталей показаны на раскладке деталей;
• шурупы или гвозди для сборки, фурнитура для крышки (рояльные или мебельные петли подходящего размера, держатели для кожаной ручки, замочки), тонкие шурупы или гвозди для крепления фурнитуры, кожаная полоса для ручки или готовая ручка;
• шуруповерт или отвертка для закручивания шурупов (либо молоток для забивания гвоздей), электролобзик или ручная пила для раскроя деталей, инструмент для фрезерования пазов под сборку.

Дополнительно необходим инструмент для разметки и измерений.

Выпиленные детали обрабатываются по торцам для удаления заусенцев и шероховатостей и собираются согласно инструкции:

выполняется сборка составного днища и крышки

Важно правильно выполнить пазы и обеспечить четкое совпадение геометрии деталей;
собирается контейнер для мелочей;
на боковые стенки крепятся упоры и уплотнительные накладки для вставки контейнера;
соединяется дно с боковыми стенками;
производится сборка крышки (верхняя деталь и четыре боковых);
на крышку и одну из боковых стенок монтируются петли и замочки (разметка по месту);
крепится ручка крышки (это можно сделать на стадии ее сборки);
проверяется работоспособность конструкции, закрывание крышки и замков.. Обработка деталей влагозащитной или защитно-декоративной пропиткой либо покрытием осуществляется после окончательной сборки или до установки фурнитуры (в зависимости от типа покрытия)

Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры

Обработка деталей влагозащитной или защитно-декоративной пропиткой либо покрытием осуществляется после окончательной сборки или до установки фурнитуры (в зависимости от типа покрытия). Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры.

При правильно подобранной породе дерева и фурнитере, качественной работе, такой переносной ящик для инструментом смотрится очень эффектно и солидно, не уступая промышленным изделиям.

Коробка из дерева

Деревянные коробки хорошо подходят для хранения различного оборудования. Они отличаются надёжностью, прочностью и солидным внешним видом.

Необходимые инструменты и материалы

Для того чтобы сколотить такой ящик, потребуется следующее:

• доски;
• столярный клей;
• ручка;
• 2 мебельных или 1 рояльная петля;
• ножовка;
• дрель;
• наждачная бумага;
• 8 угловых металлических накладок;
• саморезы;
• 2 замка-защёлки;
• инструмент для измерения;
• струбцины.

Пошаговая инструкция по изготовлению

Для выполнения разметки на досках рекомендуется применять угольник-линейку и столярный карандаш. Разлинеивание проводится в соответствии с размерными значениями, указанными ниже.

Сборку ящика проводят по следующему алгоритму:

1. Соединяют между собой крышки и корпуса бокса. Для того чтобы упростить эту работу, применяют угловые стяжки и струбцины.
2. Все детали фиксируются при помощи специального клея, используемого для столярных работ.
3. Когда он засохнет, просверливают отверстия, зенкуют их, проводят дополнительную фиксацию с использованием саморезов.
4. После этого по такому же принципу собирают выдвигающийся лоток, формируют перегородки и ещё раз соединяют всё при помощи саморезов.
5. Внутри корпуса в ящике прикрепляют две планки на укороченных стенках. При этом требуется отступить около 30 см от верхнего края.
6. По инструментальному боксу тщательно проходят измельчённой абразивной бумагой. Это необходимо для того, чтобы избавиться даже от небольших заусенцев.
7. Всю конструкцию покрывают специальным защитным составом и дают ему время, чтобы просохнуть.
8. Если после этого обнаружились приподнятые древесные волокна, ящик заново обрабатывают наждачкой, а затем повторяют отделку.
9. Заключительным этапом сборки коробки является соединение крышки и корпуса, которое проводится при помощи саморезов и петель. К ящику приделывают ручку с защёлками-замками.
10. Все углы оборудуют металлическими защитными насадками. После этого бокс полностью готов к использованию по назначению.

Для неопытных людей подойдёт более простой вариант, у которого обычно нет крышки. В верхней части коробки будет находиться ручка, за которую её удобно переносить. Для того чтобы собрать такой ящик, используют следующие материалы и инструменты:

• доска;
• саморезы;
• ножовка или дрель;
• столярный клей;
• шуруповёрт;
• длинные задняя и передняя стенки;
• толстая доска для дна;
• высокие узкие боковинки;
• ручка.

Можно использовать брусок круглого или квадратного сечения. В виде альтернативы ему допускается применять хромированные, оцинкованные или алюминиевые трубки.

Все детали требуется соединить в общую конструкцию при помощи саморезов и столярного клея

Особенное внимание уделяют надёжности крепления ручки. Ящик может быть оборудован стационарными или снимающимися внутренними перегородками

При желании можно сделать крышку, но необходимо, чтобы она была удобной и не мешала переносить коробку.

В качестве разновидности деревянного ящика можно собрать органайзер для инструментов. Для него потребуются те же материалы, что и для предыдущих конструкций. На листе фанеры прорисовывают разметку и в соответствии с ней вырезают детали. Необходимо также сделать пазы, что придаст органайзеру прочности и позволит надёжнее скрепить детали. Каждый срез должен быть обработан наждачной бумагой.

Детали коробки соединяются между собой при помощи клея. Их скрепление начинают с каркаса. Чтобы облегчить эту работу, можно применять резиновые кольца или струбцины. Чаще всего ручку готовят из МДФ, но допускается снять её со старого чемодана или кейса. Внутри ящика выполняют маленькие отделения для каждого инструмента.

Пошаговая инструкция по изготовлению ящика для инструментов

Оптимальный материал для изготовления каркаса – древесина дуба. Это прекрасный прочный материал, который отличается прочностью и стойкостью к механическим воздействиям. Лучше взять за основу – клееные плиты толщиной 19 мм. Данный материал не имеет сучков и гнилых включений. С помощью циркулярки отрезают полосу шириной 38 мм.

Чтобы при склеивании отдельные элементы не сдвигались относительно друг друга, в первую деталь немного вбивают гвоздик, кусачками удаляют его шляпку, а потом на выступающий острый кончик набивают вторую доску.

Доски дополнительно промазывают клеем и фиксируют.

Выступивший на стыках деталей клей удаляется стамеской, только надо подождать, чтобы клей немного подсох.

В итоге должна получиться деталь 38х38 мм. Ее торец шлифуют.

Край должен быть срезан строго под углом 90°, поэтому отрезая деталь нужной длины, нельзя забывать об угле среза.

Такой прием поможет удостовериться в точности угла среза.

Расположение каждой детали маркируется, чтобы не запутаться при сборке.

В каждой детали по всей длине прорезается паз, он должен идти строго по центру.

Пазы можно сделать либо с помощью стационарной циркулярной пилы, либо с помощью фрезерной машины.

На деталях, которые предназначены для изготовления вертикальных угловых опор каркаса, делают поперечную разметку.

В задних угловых деталях делают еще один продольный паз. В передних угловых опорных деталях он не нужен.

Для последующего крепления в торцевой части заготовок надо найти центр, отметив точку пересечения диагоналей.

Далее в отмеченной точке просверливается отверстие, диаметр которого соответствует диаметру дюбеля для крепления (6 мм).

Надо внимательно проверить совместимость заготовок.

Заготовки обрабатываются напильником.

В свободно собранной раме делают отметки, чтобы впоследствии удлинить пазы.

Пазы выпиливают ножовкой по дереву.

Стамеской удаляют все лишнее.

Далее деревянный ящик для инструментов изготавливается по частям. Сначала – боковые стенки, затем – вся конструкция, далее – выдвижные ящики, в конце – крышка. Боковые стенки делают из березовой фанеры.

Эти заготовки нужны для выдвижных ящиков. С торцевой части выпиливается уголок.

Каждая заготовка просверливается для крепления болтами.

Соблюдая точность, надо присверлить подготовленные детали.

На детали, предназначенной для крепления и разделения 2-х выдвижных ящиков, выполняются вырезы под углом 90 °.

Установив детали для движения ящиков на место и зафиксировав их, постепенно начинают их прикручивать.

Уголки фанерных заготовок срезаются, как на фото.

Стенки нижних ящиков крепятся к листам фанеры с помощью саморезов.

К одной боковой стороне присоединяют подготовленные горизонтальные детали из фанеры. Сначала это делают без использования клея.

Во время фиксации с помощью струбцин надо проверить диагональность, чтобы совпали размеры.

Выдвижные ящики изготавливаются из фанеры.

Пазы можно выпилить либо на стационарной пиле, либо с помощью фрезы.

Далее потребуется сверло форстнера, чтобы сделать отверстия.

Детали выдвижных ящиков скрепляются с помощью клея.

Боковые части ящиков должны иметь пазы для движения по закрепленным внутри планкам.

Для прочности боковые части скрепляются дюбелями, которые срезаются заподлицо.

Для надежности при склеивании маленькие гвоздики частично вбиваются в поверхность передней стенки выдвижных ящиков, их шляпки удаляются.

Прикрепив передние панели к выдвижным ящикам, смотрят, ровно ли расположены отдельные элементы.

При склеивании надо соблюдать предельную точность, зазоров быть не должно.

В конце делают верхнюю раму ящика из фанеры.

Чтобы сделать точный разрез под углом 45°, желательно использовать специальный инструмент.

Заготовки для рамы соединяются и фиксируются при склеивании с помощью натяжного ремня.

В крышке надо сделать паз.

При креплении фанеры и рамы детали зажимают и просверливают тонким сверлом.

Круглым напильником формируют торцевую часть вращательного элемента для удержания крышки в поднятом положении.

Удерживающая деталь фиксируется с помощью тонкого гвоздика. Его диаметр должен быть меньше отверстия, чтобы ручка легко двигалась.

В раме делают паз.

Паз не должен достигать угловой части.

Верхняя рама крепится на дюбеля.

Фрезеровка в раме и крышке должны совпадать.

Крышка крепится с помощью шарнира.

После окончательной сборки все фиксируется, чтобы обеспечить высокое качество соединения.

В конце ящик для инструментов шлифуется и обрабатывается пропиткой для дерева.

Как сделать ящик для инструментов своими руками

Если хозяин принял решение изготовить короб для своего инвентаря самостоятельно, в первую очередь, ему необходимо определиться с размерами, и выбрать конструкцию бокса.

Для этого нужно осмотреть весь свой инструментарий, замерив самые габаритные элементы и учитывая мелочевку (болтики, гаечки, шайбы и прочее). По этим параметрам и вычисляются размеры самого контейнера и внутренних отсеков.

Конструкция ящиков для инструментов

Говоря о конструкции боксов, имеют ввиду не их форму, а способ открывания и наличие дополнительных секций. Стандартными считаются такие конструкции:

• Кейс – переносной ящик прямоугольной формы с ручкой. Как правило, кейсы разделены на множество отделов, имеют съемные перегородки, позволяющие самостоятельно разделять пространство внутри ящика. Масса и габариты таких кейсов обычно небольшие.
• Контейнер – более крупный ящик для множества инструментов. Как правило, он имеет форму трапеции с прямоугольным днищем. Внутри этого ящика так же есть перегородки, а могут быть и отдельные короба меньшего размера (складываются по типу матрешки). Секции такого контейнера могут выдвигаться наверх и в стороны, образуя целый «трельяж» с инструментами и крепежом. Большие ящики для инструментов такого типа могут оснащаться колесами, что очень удобно и практично.
• Мультибоксы располагаются вертикально и ящики в них выдвигаются по направляющим, как в обычном комоде.

Своими руками проще всего будет изготовить кейс для инструментов, ведь в этой конструкции нет сложных механизмов и шарниров, с помощью которых выезжают дополнительные секции.

Важно! Хотя и контейнер с ящиками, складывающимися в несколько этажей, вполне реально соорудить своими руками. Для этого каждую пару «этажей» следует скрепить металлическими скобами, обеспечивая элементам подвижность (как на рисунке ниже)

Воплощение идеи в жизнь

Если говорить о материале для самостоятельного изготовления ящика, то, конечно, проще всего работать с деревом. Для первого опыта лучше выбрать недорогую древесину – для бокса вполне подойдет струганная доска хвойных пород.

Весь процесс изготовления ящика для инструментов состоит из нескольких этапов:

1. Составляют чертеж будущего бокса. Для этого используют обычный ватман и линейку или профессиональную программу типа «Автокад».
2. Полученный чертеж переносят на древесину с помощью простого карандаша или маркера.
3. Вырезают детали по контуру, используя электролобзик или пилу.
4. Обрабатывают дерево антисептическими средствами или морилками, чтобы предотвратить его гниение и сделать «несъедобным» для насекомых и грызунов.
5. Собирается коробка. Теперь все детали нужно соединить в единую конструкцию, согласно чертежу. Для этого лучше всего использовать столярный клей, который наносят на торцы деталей и прижимают их друг к другу на несколько секунд.
6. Лучше дополнительно зафиксировать элементы ящика саморезами, следя за тем, чтобы дерево не треснуло при ввинчивании крепежа.
7. Устанавливают крышку, используя обычные петли или другое приспособление, соответствующее типу открывания ящика.
8. Крышку оснащают ручкой для переноса и транспортировки бокса с инструментами.
9. Внутри короб размечают на секторы, учитывая схему и чертеж. Вырезают из доски дополнительные перегородки и крепят их на место с помощью клея и саморезов.
10. Стенки, дно и крышку ящика шлифуют несколькими видами шлифовальной бумаги, затем окрашивают или покрывают несколькими слоями лака.

Ящик готов к использованию, осталось лишь заполнить все его отсеки соответствующими инструментами и крепежом.

Работы по изготовлению

Чтобы понять специфику того, как самостоятельно сделать конструкцию, приведем простой пример, который изображен на фото ящика для инструментов. Конструкция представляет собой ящик-коробку, который имеет специальную ручку для перемещения.

Из чего делают такой ящик? Лучше всего подойдет фанера, пластиковые или металлические материалы. Их выбор опять же зависит от личных предпочтений мастера. Как правило, большинство использует хвойные породы деревьев для изготовления. Все дело в их доступности, высоком качестве и легкости при обработке.

Пошагово рассмотрим процесс изготовления ящика-коробки:

• После того как на бумаге или компьютере сделан чертеж, его переносят на материал, который послужит основой для конструкции. То есть на дереве, пластике или металле карандашом рисуются детали, а потом вырезаются ножовкой.
• Основные элементы ящика: стенки (4 шт.), дно. Самая простая коробка для инструментов может не содержать крышки.
• Как только все части вырезаны, их соединяют посредством клея и ждут высыхания.
• Спустя несколько часов, когда клей окончательно высохнет, места соединения дополнительно скрепляются гвоздями или саморезами.
• Установка ручки. В качестве нее подойдет рейка из дерева.

Выполнив эти простые действия, можно получить отличный ящик для инструментов, сделанный своими руками.

Представленный ящик-коробка считается самым простым, но при этом очень удобен. Следуя пошаговой инструкции, смастерить такой ящик своими руками сможет даже новичок.

Конечно, впоследствии можно сделать более усовершенствованную и сложную модель, но для первого опыта ка нельзя лучше подойдет простой ящик-коробка.

Интересные идеи для инструментальных хранилищ

Помимо базовых, наиболее популярных конструкций, предлагаем ознакомиться с более «продвинутыми» вариантами инструментальных органайзеров.

Вот эта раздвижная модель сделана из гнутого металлического листа, для плотности соединений усиленного сваркой и заклепками. Благодаря подобной конструкции, органайзер очень компактный и при этом вместительный, а добраться до любого из отсеков можно элементарно.

Такое складное изделие-«книжка» под силу даже неопытным мастерам, поскольку имеет очень простую компоновку. Главное здесь – правильно разместить крепления для инструментов и выбрать достаточно прочный материал.

Если необходимо хранить большое число предметов и транспортировать по дому или участку хранилище целиком, имеет смысл выполнить его в виде тумбы-комода на колесиках. Верхняя часть такого комода успешно используется для установки компактных станков или другого оборудования

Важно при этом позаботиться о высокой прочности сооружения и его устойчивости к вибрациям

Из чего делают ящики для инструментов

Кейсы и боксы могут выполняться из различных материалов, но главное требование к ним одно – ящики должны быть легкими, так как сами инструменты весят достаточно много. Есть еще несколько нюансов, о которых нужно знать тем, кто покупает кейс для своего арсенала инструментов:

• Дно ящика должно быть максимально толстым, так как именно на него давит вся масса содержимого.
• Полный ящик при поднятии не должен деформироваться – стенки остаются перпендикулярными крышке и днищу. Если стенки прогибаются, это говорит о том, что прочность кейса недостаточная для такого набора комплектующих.
• Хорошо, если материал короба огнестойкий, тогда дорогостоящий инструментарий уцелеет даже во время пожара.
• Если в боксе будут зазоры, пыль и характерный для стройки мусор проникнут внутрь короба и загрязнят инструменты. А еще в таком случае содержимому грозит окисление и ржавчина из-за повышенной влажности.
• Долговечность – немаловажный фактор, ведь стоит профессиональный бокс совсем немало, а нагрузка на него от металлических комплектующих будет существенной.

Сегодня самыми популярными материалами для таких ящиков считаются:

1. Металл. Используют обычно алюминий, так как он достаточно прочный и, в то же время, легкий. Так же, для изготовления короба подойдет оцинкованное железо, толщиной более 0,3 мм. Такие боксы из металла не окисляются, служат долгие годы, не разбиваются при внезапном падении или ударе.
2. Пластик – современный материал, отвечающий всем принятым нормам. Он и прочный, и легкий, и очень долговечный. Боксы из пластика могут быть самыми разными, отличается как их внешний вид, конструкция, габариты, так и оттенок и толщина самого пластика. Качество пластика должно быть высоким, хорошо, если он способен выдерживать повышенные температуры, не прогорает от искр, не трескается при значительном ударе.
3. Древесина – самый доступный материал. Ящики из дерева, чаще всего, изготавливают сами мастера. Это очень удобно, так как можно учесть местечко для каждого инструмента из своего арсенала и оставить запасное место для того инструментария, приобретение которого пока только в перспективе. Короб изготавливают по индивидуальным размерам, делают специальные отсеки, крышки и затворы. Сложность конструкции деревянного бокса напрямую зависит от желаний хозяина и его умений.

Внимание! Все материалы должны соответствовать специальным нормам, ведь, если ящик сломается в самый неподходящий момент, все тяжелые инструменты выпадут на ноги (или на голову) несчастному хозяину. Если ящик для инструмента металлический или деревянный еще можно сделать своими руками, то пластиковые боксы реально только купить

Если ящик для инструмента металлический или деревянный еще можно сделать своими руками, то пластиковые боксы реально только купить.

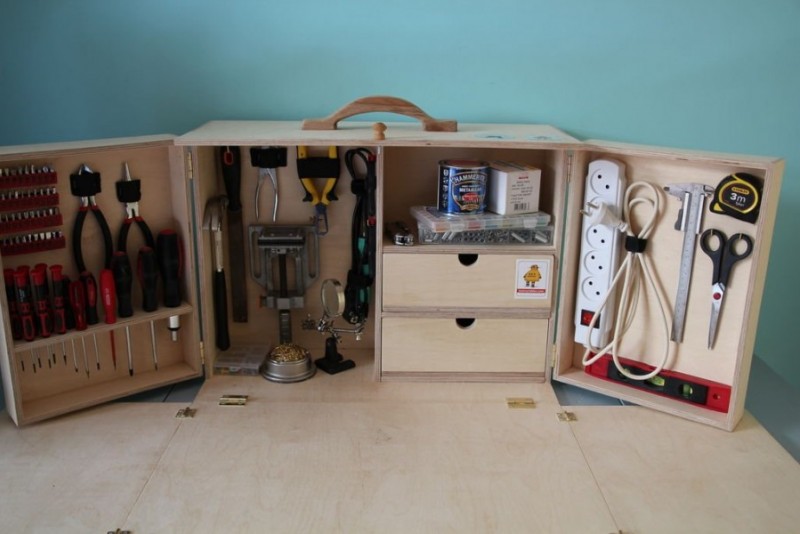

Ящик для хранения инструментов

Эта разновидность конструкции считается лучшей идеей ящика своими руками. Это изделие позволит держать весь рабочий инструмент в одном месте. Здесь можно сделать дополнительные отделы для хранения саморезов, гвоздей и гаек.

Для этого необходимо подготовить:

• тонкая доска;
• толстая фанера;
• ножовка;
• электрический лобзик;
• молоток;
• шуруповерт;
• сантиметровая лента;
• чертеж готового изделия;
• металлические уголки.

На листах толстой фанеры делаем разметку для деталей ящика. После этого сверлим отверстия для креплений металлических петель. Далее боковые части соединяем друг с другом.

Приступаем к изготовлению днища для системы хранения. Для этого тонкую доску крепим к боковым частям ящика. Чтобы оно не провалилось под тяжестью инструментов, его необходимо усилить при помощи тонких досок. Для этого на поверхности дна набивают несколько деревянных элементов.

В боковых частях фанеры чертим разметку для ручек. Они будут вырезаны внутри основного корпуса изделия. Здесь понадобится электрический лобзик. Режущее основание устанавливают в начале разметки.

Теперь приступаем к установке перегородок. Для этого из тонкой фанеры вырезаем небольшой квадрат. Он фиксируется при помощи металлических уголков посередине конструкции.

• боковые части – 4 шт.;
• дно – 1 шт.;
• перегородочная стенка;
• ручки – 2 шт.
