Выбор автоматического выключателя

Схема подключения однополюсного автомата s201 c16

Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. Обычно, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

Так, цифра 1 на схеме показывает, куда подключается вход фазного проводника. Цифра 2 показывает выход фазного проводника.

Без всякого сомнения, автомат abb s201 c16 очень редко используется в быту в качестве вводного. Однако, бывают и такие варианты требований от электроснабжающих организаций. На выше расположенной схеме показано использование однополюсного автоматического выключателя abb s201 c16 в качестве вводного автомата. Безусловно, при таком подключении невозможно соблюсти селективность даже по тепловому расцепителю. Значит, при любой аварийной ситуации скорее всего будет отключатся вводный автомат или оба автомата вместе.

На данной схеме показано применение автомата abb s201 c16 для отдельной цепи

Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата. К тому же, счетчик электроэнергии должен быть рассчитан на номинальный ток не меньший, чем у вводного автомата

УЗО, гребенки и дополнительные контакты

Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом. Безусловно, для автомата s201 c16 подходит УЗО F202 с номинальным током не менее 16 ампер. Схема подключения УЗО более подробно.

Автомат s201 c16 относится к серии автоматов ABB S200, с отключающей способностью 6000A. Несомненно, для автоматов этой серии подходят  только гребенки abb серии PS. А следовательно, при применении других гребенок могут возникать перекосы аппаратов в щите. Вдобавок ко всему прочему, при монтаже с “неродными” комплектующими, могут остаться открытыми токоведущие части гребенки. Вне сомнения, это опасность поражения электрическим током.

В свою очередь, s201 c16 можно монтировать с различными дополнительными приспособлениями. В частности, к нему можно подключать боковые и нижние дополнительные, вспомогательные и сигнальные контакты, расцепители минимального напряжения, дистанционные расцепители, моторные приводы.

Автомат abb s201 C16 – цена

Цена автомата abb s201 c16, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз. Отключение происходит при токе короткого замыкания (КЗ) определенной силы.  Эта сила тока КЗ и является параметром отключающей способности  Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги. Дуга возникает при отключении автомата в случае короткого замыкания. По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. В результате сила тока при коротком замыкании может достигать несколько тысяч ампер. Потому между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Разумеется, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…

Характеристики автоматических выключателей – обозначения на корпусе

Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае. Потому автомат необходимо выбирать учитывая эти характеристики, обозначения которых нанесены на корпусе  Читать далее…

Ваш Удобный дом

Расчёт мощности потребителей

Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома. Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.

Рассчитать требуемый ток для того или иного участка проводки достаточно просто. Для этого используется формула I=P/U, в соответствии с которой I — сила тока, P — мощность (в ваттах) всех работающих электрических приборов на этой линии, U — напряжение сети (является стандартным — 220 вольт). Для расчета необходимо сложить мощности тех электроприборов, которые планируется использовать на линии, после чего разделить полученную сумму на 220. Отсюда и получаем силу тока, в соответствии с которой надо будет выбрать кабель определенного сечения.

В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:

• пылесос (1300 Вт);
• электроутюг (1000 Вт);
• кондиционер (1300 Вт);
• компьютер (300 Вт).

Сложим данные показатели (1300+1000+1300+300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.

Стоит упомянуть, что не стоит выбирать автоматический выключатель с завышенным показателем номинального тока, так как при перегрузке электрической сети (превышении показателей длительно-допустимого тока для определенного провода) начнется возгорание проводки. Номинал автомата должен быть соответствовать величине длительно-допустимого тока проводника или быть меньше.

Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!

Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.

На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя .

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

• — B — от 3 до 5 ×In;
• — C — от 5 до 10 ×In;
• — D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3. 5)=48. 80А. Для С16 диапазон токов мгновенного срабатывания 16*(5. 10)=80. 160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Установка (монтаж) розеток: встроенных в столешницу, выдвижных, угловых, накладных

Определение количества размещаемых на кухне мест подключения электроприборов является важным моментом на этапе планирования электрической схемы в этом помещении. Это необходимо сделать, чтобы знать какой провод потребуется заводить. Сколько на один провод подключить розеток. Сколько потребуется автоматов защиты и розетки какой номинальной мощности надо брать.

Делаем отверстие и канал для проводов

Согласно составленной электросхемы на стенах размечаются места для установки мест подключения электроприборов.

В этих точках, с помощью специальных коронок по бетону делаются отверстия для заводки кабеля и размещения коробки розетки.

К этим отверстиям методом штробления прокладываются каналы для прокладки провода от основного силового кабеля, заходящего на кухню.

Если планируются розетки в кухне в столешнице, то каналы штробятся согласно плану размещения мебели в этих местах.

Крепеж коробки и блока

Установка электророзеток начинается с монтажа подрозетника, после того как к месту подключения будет проведен провод по пробитым каналам.

В подготовленное отверстие монтируется коробка от розетки. Вначале требуется примерить ее на месте и установить, требуется или нет менять размеры отверстия. После этого в коробке открываются отверстия, куда надо просунуть подводимый провод. Коробка вставляется в стену, а щели между стеной и коробкой замазываются.

Конец проводной жилы зачищается на один — полтора сантиметра. Если освободившаяся жила состоит из нескольких или множества проводков, тогда требуется их скрутить вместе.

Освобожденная жила закрепляется в винтовых или пружинных зажимах-креплениях.

Лишний провод размещается между стеной в отверстии и дном подрозетника. Делается это аккуратно, не допуская перегибов провода.

Подрозетник закрепляется в коробке с помощью винтов распирающими вилками или лапками.

Сверху одевается и прикручивается основание розетки и крышка.

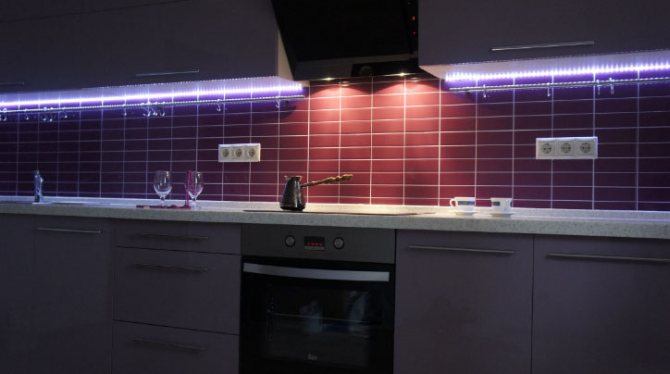

Классические розетки на кухне — самый оптимальный выбор

Подключение к сети по схеме

Установка розетки в стену — это не окончательный монтаж электросети. Провод для розетки должен быть уложен в специальные каналы и закрыт. Если прокладка делается в штробленых каналах, то желательно провод укладывать в гофротрубки, для дополнительной защиты.

Порядок подключения

В линиях наиболее энергоемких агрегатов требуется иметь автоматы защиты. Основной силовой кабель, от которого делается вся разводка на кухне должен заходить в силовой квартирный щиток через собственный защитный автомат.

Расчет оптимальной высоты розеток: от пола и над столешницей

Правильно установить розетки на кухне можно, разделив предварительно это помещение на три зоны — нижнюю, среднюю и верхнюю. В зависимости от разделения мест включения по зонам будет зависеть высота их установки на стенах.

Нижняя зона. В этой части должны располагаться места подключения наиболее энергоемких агрегатов используемых на кухне. К ним относятся — холодильник и морозильник (в некоторых случаях их может быть несколько. Зависит это от размеров кухонного помещения и потребностей хозяев.). Кроме того — стиральная и посудомоечная машина.

В этой же зоне должно быть оборудовано подключение плиты или варочной поверхности, в том случае, если дом не подключен к газу. Для подобных агрегатов могут понадобиться трехфазные розетки и вилки.

Там же требуется монтировать устройства подключения для духового шкафа (одного или двух), а также для фильтра и измельчителя отходов, устанавливаемого в системе слива из раковины.

Итого, получается, что в нижней зоне необходимо устанавливать не менее пяти — шести устройств для электрического подключения. Кабель для розеток этой зоны должен рассчитываться с учетом предполагаемого энергопотребления. На этой линии обязательно требуется смонтировать защитный автомат. Высота установки от пола для нижней зоны должна быть не меньше десяти и не больше пятнадцати сантиметров.

Средняя зона. Это уровень поверхности для подключения рабочих бытовых приборов, которыми пользуются хозяева на кухне. Это стандартный набор, в который входят — чайник, кофеварка и кофемолка, соковыжималки, мясорубка и блендер, а также, мультиварка, пароварка, электрохлебопечка. Возможны и другие приборы.

В этой зоне нужных приборов достаточно много. При определении числа устройств для подключения при монтаже электропроводки требуется руководствоваться правилом. В одну розетку нельзя включать одновременно два прибора, которые имеют в сумме большую мощность, чем номинальная у этой розетки.

Поэтому количество мест подключения должно быть процентов на тридцать больше, чем может потребоваться в обычных обстоятельствах. Всегда может возникнуть ситуация, когда будет нужно включить максимальное число бытовой техники.

Можно установить розетки на столешницу на кухне. Возможен вариант монтажа мест подключения на кухонном фартуке. В этом случае высота установки должна быть не меньше одного метра. Это соответствует норме монтажа устройств для подключения на десять сантиметров выше поверхности кухонной мебели. Розетка для столешницы должна быть встраиваемой, чтобы влага с рабочей поверхности не могла попасть на провода.

Розетка для микроволновой печи монтируется рядом с прибором, чтобы кабель подключения не болтался снаружи. Розетка для телевизора на стене может относиться как к средней, так и к верхней зоне. От этого будет зависеть высота ее расположения.

Верхняя зона. На уровне десяти сантиметров от потолка и 5 — 6 сантиметров от верхних поверхностей навесных шкафов устанавливаются устройства подключения для вытяжки, принудительной вентиляции (она нужна обязательно, если на кухне есть газовые приборы), осветительных приборов и электрического водонагревателя.

Что такое «вольт-ампер»

Прежде, чем рассматривать, как ва перевести в ватты, нужно усвоить, что это такое мощность ва. Вольт-ампер является внесистемной измерительной единицей. В России ее часто используют на равных с ваттом – единицей международной системы СИ. Мощность ва равна перемноженным друг на друга действующим показателям силы тока и напряжения. На письме измерительную единицу принято показывать как В·А или V·A. Есть и дольные, и кратные единицы, например, в одном мегавольтампере содержится миллион ВА. Такую единицу обозначают как МВ·А, в профессиональной речи именуют «эмва». Киловольт-ампер равен тысяче ВА. Дольные единицы на практике, как правило, не используются.

Важно! Иногда В·А ошибочно приравнивают к полной мощности или рассматривают как единицу, абсолютно эквивалентную ватту. Это ошибка, связанная с отождествлением некоторой величины и ее размерности. В вольт-амперах измеряется полная электрическая мощность, применяется эта единица для оценки мощности в цепях, где действует переменный электроток: в этих условиях потребность ва переводить в ватты отсутствует, так как они друг другу равны

При работе с постоянным током дела обстоят иначе: вольт-амперный показатель приравнивается к активной (а не общей) мощности в ваттах, в этом случае для выяснения мощностных характеристик потребуется провести некоторые расчеты

В вольт-амперах измеряется полная электрическая мощность, применяется эта единица для оценки мощности в цепях, где действует переменный электроток: в этих условиях потребность ва переводить в ватты отсутствует, так как они друг другу равны. При работе с постоянным током дела обстоят иначе: вольт-амперный показатель приравнивается к активной (а не общей) мощности в ваттах, в этом случае для выяснения мощностных характеристик потребуется провести некоторые расчеты.

Компания производитель. Купить автоматический выключатель. Цена автомата c63

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности.  Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Особенности комплектации

Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C63 – цена

Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C63, даже одного производителя, могут значительно различаться.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn   Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…

Характеристики автоматических выключателей – обозначения на корпусе

 Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата   Читать далее…

Ваш Удобный дом

Онлайн калькулятор перевода Ватт в Амперы для определения нагрузки

Электрические системы часто требуют сложного анализа при проектировании, ведь нужно оперировать множеством различных величин, ватты, вольты, амперы и т.д.

При этом точно необходимо высчитать их соотношение при определенной нагрузке на механизм.

В некоторых системах напряжение фиксированное, например, в домашней сети, а вот мощность и сила тока обозначают разные понятия, хоть и являются взаимозаменяемыми величинами.

Онлайн калькулятор по расчету ватт в амперы

Для получения результата обязательно указывать напряжение и потребляемую мощность.

В таких случая очень важно иметь помощника, дабы точно перевести ваты в амперы при постоянном значении напряжения. Нам поможет перевести амперы в ватты калькулятор онлайн. Перед тем как воспользоваться интернет-программой по расчету величин, нужно иметь представление о значении необходимых данных

Перед тем как воспользоваться интернет-программой по расчету величин, нужно иметь представление о значении необходимых данных

Нам поможет перевести амперы в ватты калькулятор онлайн. Перед тем как воспользоваться интернет-программой по расчету величин, нужно иметь представление о значении необходимых данных.

1. Мощность – это скорость потребления энергии. Например, лампочка в 100 Вт использует энергию – 100 джоулей за секунду.
2. Ампер – величина измерения силы электрического тока, определяется в кулонах и показывает число электронов, которые прошли через определенное сечение проводника за указанное время.
3. В вольтах измеряется напряжение протекания электрического тока.

Внимание: если показатель величины имеет дробное число, значит его нужно вписывать в систему через точку, а не запятую. Таким образом, перевести ватты в амперы калькулятором  мощности  позволяет за считанное время, Вам не нужно расписывать сложные формулы и думать над их ре

шением

Все просто и доступно!

шением. Все просто и доступно!

Подбор номинала автоматического выключателя по току и мощности нагрузки

Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:

1000 Вт / (220 В х 0,95) = 4,78 А

Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:

Мощность, кВт	2	4	6	8	10	12	14	16
Сила тока, А	10	20	30	40	50	60	70	80

Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):

Схема подключения	Номиналы автоматов по току
	10 А	16 А	20 А	25 А	32 А	40 А	50 А	63 А
Однофазная, 220 В	2,2 кВт	3,5 кВт	4,4 кВт	5,5 кВт	7,0 кВт	8,8 кВт	11 кВт	14 кВт
Трёхфазная, 380 В	6,6 кВт	10,6	13,2	16,5	21,0	26,4	33,1	41,6

Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.

В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.

В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.

На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.

Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.

Вводной автомат для частного дома

Емкость автомата и показатель мощности

В ответ на вопрос, 16 ампер сколько киловатт, стоит указать, что подобный автоматический выключатель может выдержать нагрузку на 3,5 кВт в однофазной сети и 18,2 кВт в трехфазной сети. Прибор на 32А — 7 и 36,5 кВт, устройство на 40А — 8,8 и 45,6 кВт, аппарат на 63А — 13,9 и 71,8 кВт соответственно. При этом напряжение питания в розетке в первом случае должно составлять не более 220 вольт, а во втором случае — не более 380 вольт.

Мощность или сила нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы рассчитывать это число, нужно взять токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Обратите внимание! Мощность аппарата 16А равна 3520 Вт, 32А — 7040 Вт, 40А — 8800 Вт, 63А — 13860 Вт в однофазной цепи. Мощность аппарата 16А равна 6080 Вт, 32А — 12160 Вт, 40А — 15200 Вт, 63А — 23940 Вт в трехфазной цепи

Перевод в киловатты представлен в выше
