Как сделать автоматические ворота своими руками

Подъемные ворота для гаража своими руками

Самый простой и доступный способ обустроить автоматические ворота для гаража в соответствии с собственными предпочтениями – сконструировать их самостоятельно. Это позволит сэкономить лишние средства.

Шарнирно-рычажковый механизм очень востребован. Такая конструкция ворот надежна и проста. При ее использовании створка движется свободно и просто. Она защищена от блокировки. Однако при выборе шарнирно-рычажкового механизма ворот требуется повышенная точность профилей и подгонка пружины.

Устройство ворот с противовесами предполагает крепление троса к нижним углам каркаса створки. На конце троса располагается груз. При увеличении массы щита ворот придется увеличивать и противовес. Ворота, имеющие такую конструкцию, подвергаются серьезным нагрузкам. Обычно такой вариант выбирают для массивных створок, хорошо защищающих гараж от взлома.

Необходимо составить проект будущих ворот. С проема снимают размеры и выполняют эскиз конструкции. Можно найти уже сделанные чертежи ворот и подогнать их под габариты своего гаража. После создания проекта подготавливают инструменты и материалы.

Для работы потребуются:

• Деревянные бруски. Чтобы соорудить коробку для проема гаража, понадобятся изделия сечением 12х8 см. Потолочные бруски имеют сечение 10х10 см.
• Уголок на рельсы, имеющий сечение 40х40 мм и для создания рамы – 35х35х4 мм.
• Швеллерный кронштейн 80х43х5 мм.

Из брусков собирают коробку. Детали скрепляют угольниками. Снизу коробку следует заглубить в стяжку пола гаража на 2 см. В проеме ее фиксируют при помощи штырей. После этого приступают к сборке рамы полотна. Снаружи створку покрывают железом.

Работу выполняют в такой последовательности:

• Изнутри гаража на стену наносят разметку. Крепеж устанавливают с шагом 30 см.
• При использовании уголков 25х25 мм их сваривают в П-образную форму. Сначала элементы следует прихватить, затем при помощи уровня проверить точность соединения, и лишь потом сварить.
• Снаружи в направляющей делают несколько отверстий под крепления. Для этого используют дрель с корончатым сверлом. Каждую направляющую закрепляют на стене саморезами 7,5х112 мм.
• Между вертикальными направляющими для ворот сверху приваривают трубу 40х20 мм. Ее прикручивают прямо к стене гаража болтами 10х100 мм.
• Горизонтальные направляющие делают аналогичным образом. К потолку гаража их фиксируют стальным подвесом.
• При монтаже направляющих обязательно проверять их положение относительно горизонта.
• К вертикальным направляющим приваривают горизонтальные. Усиливают конструкцию распорками, которые крепят под углом 45 градусов. Их делают из трубы 40х20 мм. В середине каркаса приваривают поперечную балку, по углам – распорки.
• Затем каркас ворот поднимают в проем определяют, соответствует ли створка его размерам. К углу рамы под углом 45 градусов приваривают стальную трубу. Ее длину определяют по расстоянию от ворот до горизонтальной направляющей. На трубу приваривают шпильку, а затем устанавливают колесо.
• Снизу перпендикулярно каркасу монтируют Г-образные формы с колесами. Они будут соединять ворота с вертикальными стойками.
• Для установки подвеса следует приварить к углу коробки направляющих полуметровую трубу. На ее конце закрепляют ролик.
• Снизу ворот на Г-образой детали просверливают отверстие для троса. Затем его выводят наверх и перекидывают через ролик. Трос на конце соединен с противовесом.

Для груза обычно используют кирпичи, бетонные блоки или заваренные стальные трубы, наполненные песком. После закрепления противовеса конструкцию проверяют на работоспособность. Остается только обшить каркас листовым материалом.

В процессе установки ворот нужно тщательно следить за горизонтальным расположением направляющих. Дополнительно полотно оборудуют стопорящими устройствами и защитными механизмами.

Для лучшего освещения гаража в полотне ворот делают полупрозрачные вставки. Стоит придать конструкции большей устойчивости, оснастив ее окантовкой и накладками. Воротный упор должен быть защищен от ржавления.

Основное правило при изготовлении подъемных ворот для гаража – точность установки деталей. Только при этом условии механизм будет исправно работать.

Разобраться в конструкции подъемных ворот поможет видео:

Шпилька для самодельного привода

Громоздкие гаражные или дачные конструкции необходимо оснащать приводом с предельной тяговой силой. Здесь могут справиться только заводские механизмы. Но, можно попробовать создать самодельные устройства.

Главная проблема заключается в затрудненном поиске подходящей шпильки. Стандартные образцы не подходят, потому что сделаны они из мягких сплавов. Такая резьба быстро износится. Решить проблему можно увеличением твердости металла и количества витков резьбы. Конкретнее поговорим о втором способе.

Увеличение витков резьбы шпильки

Чтобы создать специальную гайку, необходимо на шпильку вкрутить две-три штуки стандартных метизов. Сделать это нужно, как можно плотнее, но не переборщить с затягиванием. Гайки между собой сваривают, а стыки шлифуют.

Нет желания заниматься всем самостоятельно? Тогда можно попробовать отыскать прокатные метизы. Они будут иметь все подходящие параметры. Если посчастливиться, то можно найти трапециевидный профиль резьбы. Он очень прочный. Бывают метизы с крупным шагом, который сокращается длительность работы устройства.

Секционные

Секционные ворота

Во многих странах Европы секционные ворота являются самым распространенным типом защитных устройств для гаражей и въездной зоны загородного участка. По техническому оснащению их конструкция – это отдельные секции, соединенные между собой петлями, передвигающиеся по закрепленным по проему и смещенным под перекрытие помещения направляющим шинам. Движение полотна гаражных ворот этого типа осуществляется по вертикальной плоскости. Это очень удобно в повседневной эксплуатации, так как не требуется дополнительного пространства, позволяющего открыть ворота, даже если автомобиль расположен непосредственно перед въездом.

Для удобства эксплуатации секционные ворота могут быть укомплектованы боковой дверью или встроенной калиткой.

Отдельная дверь значительно повышает удобство повседневного пользования гаражом, уменьшает теплопотери в помещении и увеличивает уровень безопасности объекта. Ведь при наличии двери или калитки не нужно для входа в бокс целиком поднимать ворота.

Важное достоинство автоматических ворот секционной конструкции – это наличие надежной и удобной системы ограничения доступа. Предварительно можно подобрать вращающуюся защелку или специальную задвижку для открывания системы только изнутри помещения

Для закрывания конструкции снаружи устанавливается автоматический ригельный замок со стабильным штифтом и надежной защелкивающейся шайбой.

Виды автоматических ворот

Автоматический привод секционных ворот характеризуется простотой установки и удобством дальнейшей эксплуатации. Грамотно подобранная система управления обеспечит объекту высокую надежность за доступную цену. Установленный привод при закрытых створках ворот дополнительно является качественным запорным устройством.

Автоматические секционные ворота управляются при помощи электропривода с применением пульта дистанционного управления или стационарного устройства.

Кстати, можно самостоятельно автоматизировать и ранее установленные секционные ворота, обеспечив, таким образом, помещению дополнительную защиту от посягательств извне. При вероятности постоянного или временного отключения электричества в устройстве предусматривается специальная система для оперативного аварийного отключения автоматического электропривода и включения режима ручного управления.

Особенности системы

Стоит разобраться, как же работает вся эта система. Автоматизация ворот возможна посредством привода, который монтируется прямо на ворота. Комплект автоматики для ворот не сложно смонтировать своими руками. Процесс установки нельзя назвать таким уж простым. Тут требуется соблюсти четкую последовательность действий в сочетании точностью и квалификацией на каждом этапе работ. При установке привода имеется несколько особенностей. Нужно учесть створки по отношению к высоте столбов. Если установленная автоматика не предполагает наличия концевых выключателей, то требуется устанавливать створочные упоры

При упущении такого важного нюанса можно получить совершенно непредвиденный результат. Электродвигатель выйдет из строя, а функционирование всей конструкции сложно будет назвать нормальным

Преимущества и недостатки

Основными достоинствами автоматических ворот различного вида считаются:

• относительно невысокая цена. Благодаря тому, что изделия сегодня выпускаются производителями из различных стран, диапазон их цен довольно обширен, что позволяет практически каждому человеку приобрести необходимую для себя автоматику.
• Управление такой автоматикой простое и не требует каких-то специальных навыков и знаний.
• Открывание ворот, как и их закрывание, осуществляется без применения физической силы человека.
• Проводимость тепла таких полотен крайне низкая.

• Автоматические ворота считаются наиболее защищенными от взломов.
• Практически каждое полотно позволяет врезать в него калитку с замками.
• Широкий ассортимент моделей.
• Возможность выбора системы открывания и закрывания ворот.
• При эксплуатации такие системы не занимают лишнего места и не загромождают пространство вокруг себя, что особенно актуально для маленьких территорий и помещений.

Среди недостатков можно выделить такие черты:

• если такое ограждение было выполнено из алюминиевого профиля, то при сильном ветре оно может согнуться.
• При наличии небольшого свободного пространства спереди и сзади ворот или его полном отсутствии не всегда можно установить конкретный вид автоматических ворот.
• Так как на таких ограждениях установлен электрический привод, то при отсутствии электроэнергии открыть их автоматически будет невозможно. Поэтому необходимо заранее побеспокоиться о функции ручного открывания таких ворот.

Откатные

Материал для откатных ворот

Сегодня для защиты въездной зоны на любую территорию и ее обустройства все чаще используются откатные ворота, работающие в автоматическом режиме. Для обустройства автоматических ворот откатной конструкции к их нижней части приваривают стальную консольную трубу. Она в процессе эксплуатации конструкции движется по роликовым тележкам, которые установлены на специальном организованном фундаменте. Нижний угол откатных ворот в закрытом положении закатывается в уловитель концевым роликом. Такое движение предотвращает во время открывания полотна поперечные колебания устройства.

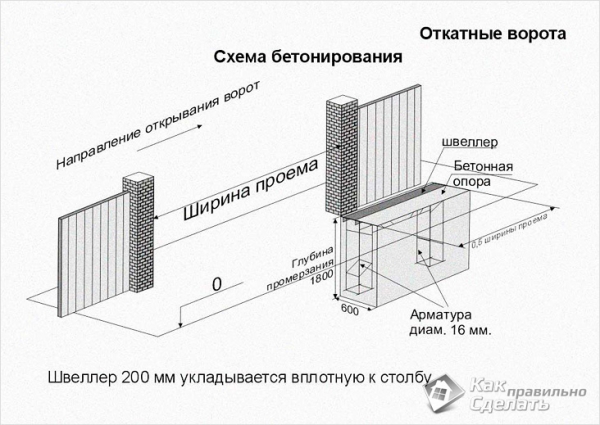

Схема бетонирования для откатных ворот

Монтируя откатные автоматические ворота, необходимо учитывать следующее:

• Установку откатных ворот автоматического управления начинают с обустройства независимого фундамента, основы, расположенной в проеме и сбоку от него, в стороне открывания конструкции.
• Каркас откатных ворот и их крепления должны обладать высокой ветроустойчивостью.
• Необходим монтаж специальной удерживающей части, которая увеличивает ширину конструкции полотна в сторону открывания ворот.
• Откатные ворота следует обеспечить эффективной противовзломной системой и специальной защитой от неблагоприятных внешних факторов.

Видео

Подробнее разобраться в устройстве и установке откатных ворот поможет следующий видеоматериал:

Автоматика откатных ворот своими руками

Для защиты въездной зоны на территории разного назначения могут использоваться откатные ворота, которые работают с использованием специальной автоматики. В этом случае тоже имеются определенные особенности монтажа. Автоматика для откатных ворот своими руками устанавливается по этапам. Для начала требуется приварить к их конструкции снизу стальную консольную трубу. В процессе эксплуатации всей конструкции она движется по роликовым тележкам, установленным на специально организованном фундаменте. Хорошо зарекомендовала себя автоматика для ворот Came. В закрытом положении нижний угол ворот закатывается концевым роликом в уловитель. Во время открывания полотна такое движения помогает предотвратить поперечные колебания устройства.

Автоматика для откатных ворот должна монтироваться с учетом определенных моментов:

— установка подобных конструкций начинается с обустройства независимого фундамента, а также основы, находящейся в проеме и сбоку от него, в стороне открывания всей конструкции;

— крепления ворот и сам их каркас должны характеризоваться высокой степенью устойчивости к воздействию ветров;

— требуется монтаж особой удерживающей части, посредством которой можно увеличить ширину конструкции полотна в сторону, в которую ворота открываются;

— система откатных ворот должна быть обеспечена эффективной защитой от взлома, а также особым видом защиты от различных неблагоприятных факторов.

Теперь вы знаете, как монтируется автоматика распашных ворот своими руками. При наличии сильного желания требуется четко соблюдать инструкцию, чтобы получить желаемый результат

Важно отметить, что автоматика для секционных ворот устанавливается по аналогичному принципу. Поэтому у вас не должно возникать никаких сложностей с процессом монтажа

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Разводка электрических проводов и кабелей

Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.

Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.

Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.

Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.

Самостоятельный замер и проектирование автоматических ворот

Предположим, вы нашли хороший комплект автоматических ворот в интернете и решили самостоятельно установить автоматические ворота. Мы даже не будем с вами спрашивать какие конкретно ворота, — сдвижные, распашные, рулонные? Просто посмотрим на самостоятельную установку автоматических ворот с точки зрения специальностей, которыми неплохо бы обладать.

Итак, для начала неплохо бы все правильно замерить, то есть четко понимать на каком расстоянии и от чего, и что будет располагаться. Автоматические ворота очень различаются по конструкции и, соответственно, надо предположить, а лучше и даже обязательно перенести на бумагу план будущей конструкции. Надо учесть, что и на какую глубину будет уходить, измерить наклоны и неровности, иначе механизм автоматических ворот запросто заест, ну или служить он будет от силы полгода, до первых температурных скачков, которые тоже надо учитывать. Итак — замерить можно, нужно только прочитать что, где, когда и как. Надо просто сесть за учебники и сделать из себя хоть минимального инженера проектировщика механических систем. Освоить, получить мало-мальский опыт в установке именно автоматических ворот и приступать к замеру и проектированию.

Проблемы и ошибки

Довольно часто встречаются случаи, когда люди монтируют все своими руками, но не справляются с этой задачей из-за недостаточного опыта. Это приводит к массе ошибок, из-за которых автоматика отказывается работать, а привод полностью выходит из строя. Все должно подсоединяться поэтапно, так как именно это позволит исправить любые неполадки в случае допущенных ошибок. В противном случае будет весьма проблематично установить причину поломки. Правильная и точная установка в совокупности с высоким качеством электропривода позволяет воротам функционировать максимально долго и правильно. Даже если вами используется автоматика для откатных ворот, вы быстро сможете оценить, насколько удобно вам стало заезжать. Особенно это ощутимо зимой, когда вы не хотите покидать теплый салон вашего автомобиля, чтобы открывать холодные ворота.

Особенности системы

Стоит разобраться, как же работает вся эта система. Автоматизация ворот возможна посредством привода, который монтируется прямо на ворота. Комплект автоматики для ворот не сложно смонтировать своими руками. Процесс установки нельзя назвать таким уж простым. Тут требуется соблюсти четкую последовательность действий в сочетании точностью и квалификацией на каждом этапе работ. При установке привода имеется несколько особенностей. Нужно учесть створки по отношению к высоте столбов. Если установленная автоматика не предполагает наличия концевых выключателей, то требуется устанавливать створочные упоры

При упущении такого важного нюанса можно получить совершенно непредвиденный результат. Электродвигатель выйдет из строя, а функционирование всей конструкции сложно будет назвать нормальным

Как сделать автоматические распашные ворота самостоятельно

Сразу скажем, что эта задача под силу каждому. Кроме того, в этом есть много преимуществ, главным из которых считается экономия средств. Последние вы потратите на оплату монтирования ворот. Вы наперед можете просчитать, сколько вам понадобится для этого денег, рассчитав приблизительную стоимость рычажных приводных устройств, необходимых для распашных ворот.

Если же вы решились сделать самодельные автоматические ворота, то для этого в первую очередь вам понадобятся чертежи, которые надо подготовить и грамотно составить. Изготовление автоматических распашных занимает примерно около 3-х дней, если вы раньше не сталкивались с подобного вида работой.

Первым этапом в процессе монтирования является закладка основания для дальнейшей работы – фундамента. Его можно сделать либо сплошным, либо же залить под каждый столб отдельно. Прочности этой конструкции прибавляют опоры, выбирая которые не стоит экономить. Автоматические распашные ворота предполагают приобретение еще многих других деталей, без которых конструкция окажется неустойчивой. К ним относятся упоры и петли. Выбирая петли, учитывайте факт наличия подшипника, который обеспечит плавное открытие и полное отсутствие какого-либо скрипа.

Самостоятельная установка

Не менее качественную систему можно собрать самостоятельно. К тому же это позволит сэкономить бюджет на комплектующих.

Для самостоятельного производства привода понадобится:

• старый, но работающий электромотор;
• 2 звёздочки;
• цепь для передачи крутящего момента от мотора к воротам.

Заводских моделей распашных ворот есть множество. Отдельно продаются и механизмы привода. Сделаны они качественно и способны работать при разных погодных условиях. Отличаются покупные механизмы необходимым усилием для открывания, количеством нужной электроэнергии и силы тока.

Единственным большим минусом установки таких вариантов является их цена. За простой механизм с блоком управления необходимо заплатить в районе 20 000 рублей. Этот фактор является решающим, чтобы задуматься о самостоятельной установке ворот.

Подготовка места

Правильный выбор места является решающим фактором для успешной постройки.

Чтобы конструкция была практичной, необходимо учесть несколько нюансов:

• место для установки;
• возможность открывания в одну или две стороны, только наружу или внутрь и т.п.;
• размеры створок;
• особенности монтажа опорных стоек;
• тип крепления приводного механизма, а также место его установки;
• способ монтажа кабелей с подачей электричества к воротам;
• наличие дополнительного аккумулятора питания;
• особенности фиксирующего элемента.

Также не стоит забывать об особенностях материалов, из которых будут делаться ворота. Если все нюансы по проектировке решены, тогда можно приступать к выбору привода и составлению схемы.

Габариты конструкции

Сначала необходимо определиться с шириной будущего проёма. При составлении проекта необходимо учитывать, какие автомобили будут проезжать сквозь ворота. Если в хозяйстве нет спецтехники, то достаточно проёма в 2,5 м. Но когда есть трактор или грузовые машины, то минимальная ширина должна составлять 3,5 м.

Необходимо учесть и возможность проезда автомобиля под прямым углом. Если дорога возле участка слишком узкая, чтобы совершить разворот и въехать в проезд под углом 90°, ширину ворот увеличивают на 1-2 метра. Не стоит забывать и о том, будут ли ворота открываться на проезжую часть или нет. Если да, то к ширине проезда необходимо добавить ещё несколько десятков сантиметров.

Если есть возможность сделать конструкцию шире, даже когда в этом нет необходимости, то лучше это сделать. Как показывает практика, ширины в 4-4,5 метра будет достаточно для проезда любой спецтехники.

Необходимые материалы

Для каркаса конструкции идеально подойдут профильные трубы из стали. Они максимально надёжны и делают конструкцию жёсткой.

Не забываем про необходимый материал

Для обивки каркаса можно воспользоваться следующими материалами:

• листы металла;
• поликарбонатные листы или профнастил;
• доски;
• кованные элементы.

Экстравагантно выглядят конструкции с комбинированием нескольких элементов. К примеру, можно сделать ворота с кованными и деревянными элементами.

Для изготовления опор необходимо подготовить:

• трубы из стали или обыкновенные швеллеры;
• деревянный брус;
• бетон;
• камень или кирпич для кладки столбцов.

Прочность стоек должна соответствовать весу полотен. В противном случае они будут сходиться внутрь, и о нормальной работе автоматической системы не может идти и речи.

Для постройки каркаса ворот понадобится классический шаблон или схема. Автоматику для распашных ворот своими руками лучше также конструировать по шаблону. Какие именно выбирать схемы — дело каждого. Решающее значение имеет качество материалов, производства и уровня мастерства. Можно выбрать классические шаблоны, оригинальные или самостоятельно начерченные, если есть опыт.

Установка секционных ворот

Конструкция современных гаражей отличается от тех, что строились несколько десятилетий назад. Сегодня автолюбители хотят защитить свой автомобиль не только от угона и осадков, но и от повышенной влажности и холода.

На такие гаражи обычно устанавливают подъемные ворота. Секционные конструкции отличаются простотой использования и небольшим весом. Их легко оборудовать электроприводом. Мотор при этом может иметь невысокую мощность. Такие ворота обычно используются при нехватке пространства.

Многие автовладельцы оборудуют секционные ворота для гаража своими руками. Их установка занимает много времени и сил. Сделать такие ворота самостоятельно очень сложно, поэтому стоит рассмотреть процесс сборки заводского комплекта.

Подготовка проема гаража

Перед установкой секционных ворот в гараж следует подготовить входной проем. Для этого определяют точные размеры створки. Уровнем следует проверить, располагаются ли все детали проема в единой плоскости. Вертикальные и горизонтальные части должны быть параллельны друг другу.

Эти меры следует принять еще на этапе строительства гаража, чтобы в дальнейшем не возникло проблем с установкой и эксплуатацией ворот

Важно определить параметры глубины помещения, необходимой для установки секционной конструкции. Их легко узнать, учитывая высоту дверного проема гаража

К этому показателю прибавляют полметра. При монтаже ворот с электроприводом к высоте добавляют 1 м. Секционную конструкцию следует монтировать только в случаях, когда гараж сделан из прочных и надежных материалов.

При составлении проекта гаража важно помнить, что притолока должна иметь оптимальный размер – 25-50 см. Дверной проем обязательно выравнивают, а затем штукатурят

Это необходимо для оптимального прилегания ворот к стенам гаража.

Конструкция секционных ворот

Обычные секционные конструкции включают в себя несколько элементов:

• полотно – состоит из каркаса и заполнения;
• направляющие – горизонтальные и вертикальные;
• механизмы, необходимые для уравновешивания конструкции во время движения;
• система механизмов, обеспечивающих открывание/закрывание ворот;
• стандартные замки.

После завершения установки ворот автоматику можно оборудовать системой дистанционного управления, которая облегчит доступ в гараж.

Особенности монтажа

Состоят секционные ворота для гаража из панелей, скрепленных петлями. С боков проема крепятся шины, заходящие под перекрытие. По ним будут двигаться секции. При открытии гаража они сворачиваются и располагаются сверху.

Панели для ворот выбирают на вкус автолюбителя. Однако перед покупкой лучше ознакомиться с отзывами. Современные модели оборудованы термопанелями.

Правила, обязательные к выполнению при установке секционных ворот в гараж:

• во время работы использовать чертежи;
• применять только качественные материалы;
• вычислить размеры ворот с максимальной точностью.

Начиная монтаж ворот своими руками, следует понимать, что на этот процесс уходит много времени. Лучшее заручиться поддержкой нескольких человек. Поэтапный монтаж секционной конструкции в гараже:

Сделать разметку, чтобы определить места крепления несущих деталей

Если их габариты окажутся больше, придется расширять проем гаража.
Собрать конструкцию рамы коробки.
Осторожно поднять ее и установить в проем гаража. Не следует сразу делать прочное крепление

Возможно, придется регулировать наклон рамы.
Поднять горизонтальные направляющие и закрепить их на потолке гаража.
Собрать полотно. Начинать работу следует с нижней части. Каждый элемент панели оборудовать роликами.
Собрать механизм уравновешивания створки.
Установить ручки внизу панели для удобства использования ворот.
Защитить механизм, закрыв его специальными кожухами.
Проверить качество установки ворот гаража. Полотно не должно самопроизвольно подниматься или падать.

Если работа сделана правильно, ворота гаража будут служить много лет без регулировки.

Устройство и принцип работы ворот с автоматикой

Конструкция и функционирование автоматических ворот определяется их типом. А створки, стоящие на территории дома, бывают:

• подъёмными (секционными, подъёмно-поворотными и рулонными);
• откатными;
• распашными.

Секционные ворота

Автоматические секционные ворота выглядят как конструкция с полотном, которое при открытии уходит вверх, то есть по специальным направляющим убирается под потолок помещения.

Секционные ворота абсолютно безопасны в эксплуатации, потому что при открывании полотно убирается наверх

К главным плюсам секционных ворот относят:

• компактность, ведь в открытом состоянии створки не уменьшают площадь гаража или другого здания;
• безопасность эксплуатации, так как поднимающееся полотно не может повредить капот автомобиля, что иногда случается при использовании распашной конструкции;
• защищённость от взлома на должном уровне;
• надёжная теплоизоляция.

Но у автоматических подъёмных секционных ворот есть и довольно существенный минус — возможность установки только в помещениях с небольшой площадью.

Подъёмно-поворотные ворота

Подъёмно-поворотные ворота с автоматикой отличаются от секционных конструкцией створки. Она представляет собой цельное полотно, закрывающее всё пространство проёма. Такая створка двигается вверх по направляющим и меняет своё положение с вертикального на горизонтальное. Ворота с цельным полотном характеризуются теми же преимуществами, что и секционная конструкция, но считаются лучшим вариантом, поскольку нисколько не выпускают тепло и эффективнее предохраняют помещение от проникновения злоумышленников.

Подъёмно-поворотные ворота пропускают меньше тепла и более вандалоустойчивы, чем секционные

Рулонные ворота (роллеты)

У автоматических рулонных ворот главный элемент — это мягкое полотно, произведённое из алюминиевых пластин, барабана, на который накручивается материал, и короба для защиты всей конструкции. Среди преимуществ таких ворот следует отметить:

• широкий размерный ряд (допустимая ширина полотна — 12 метров, а высота — 10 метров);
• компактность (в сжатом виде);
• возможность монтажа в любых помещениях, не исключая гаражи и торговые комплексы.

Правда, рулонные ворота нельзя назвать надёжными, так как их прочность весьма сомнительна.

Рулонные ворота могут закрывать большие проёмы, но они не обладают достаточной прочностью

Откатные ворота

Автоматические откатные ворота консольного типа состоят из полотна, которое предоставляет доступ в помещение, уходя в правую или левую сторону от проёма к стене здания или забору. Эта конструкция оснащена роликовыми опорами, частично спрятанными в фундаменте и ответственными за перемещение створки. Защитой роликам служит балка, предохраняющая от воздействия влаги.

Когда откатные ворота закрыты, полотно находится над проёмом — на расстоянии сантиметра от грунта. За открытие ворот отвечают специальные направляющие, прикреплённые к опорам ограждения или к стене помещения.

Створка откатных ворот перемещается по специальному рельсу, закреплённому на фундаменте

Владельцы зданий с откатными воротами обычно указывают на следующие неоспоримые достоинства конструкции:

• монтаж в проёме шириной до 12 метров;
• возможность легко открывать ворота как автоматически, так и вручную;
• безукоризненная теплоизоляция;
• идеальная прочность.

Распашные ворота

Распашные ворота с автоматическим приводом — это конструкция с двумя надёжными створками, которые держатся на шарнирах и крепятся по обеим сторонам проёма. Чтобы открыть такие ворота нажатием кнопки, требуется установить два электропривода. Распашная конструкция может предоставлять доступ в помещение, убирая створки как внутрь, так и наружу здания.

Створки распашных ворот могут открываться как внутрь проёма, так и наружу

К основным плюсам распашных ворот, работающих автоматически, относят:

• лёгкость сооружения;
• простоту монтажных работ;
• возможность использования в любых условиях.

Единственное, что говорит не в пользу распашных ворот, – это относительно неудобная эксплуатация.

Что учитывать, решая, какие ворота ставить

Секционные ворота достаточно просты в установке и использовании. Множество компаний предлагает установку таких ворот, делая всевозможные акции, оставляя листовки со своими контактами и информацией об услугах и ремонте. И это недешевое удовольствие, но все же доступнее автоматических. Что же касается автоматики для поднимаемых ворот, то она имеет ряд преимуществ. Вот некоторые:

1. Подъезжая к дому или выезжая из гаража, вы не тратите время на открывание, а также закрывание ворот.
2. Если на улице дождь или просто очень холодно, вам не придется мерзнуть, открывая ворота. Это впору сделать находящимся у вас брелоком-передатчиком, который подает сигнал на встроенный радиоприемник в узле ворот.        Вы сразу сможете оказаться в гараже, где намного теплее, чем на улице.
3. Внешний вид таких ворот смотрится намного солиднее.
4. Такие конструкции могут использовать даже хрупкие и слабые девушки, ведь старые металлические ворота бывает не так уж и легко открыть даже мужчине.

Необходимые материалы и инструменты

В итоге при правильной установке ворот, владелец может существенно повысить комфорт своей жизни, ведь не придётся постоянно открывать или закрывать ворота, что особенно радует при плохой погоде.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Распашные ворота имеют следующие составляющие элементы:

1. Металлический жёсткий каркас.
2. Обшивка (могут быть использованы кованые решётки).
3. Стойки для опоры.
4. Гаражные петли.
5. Металлическая задвижка.
6. Электрический привод.

Необходимые материалы:

• Профильные трубы, которые имеют сечение 40 на 30 или 60 на 30 мм.
• Материал для обшивки (профнастил, пластиковые панели или дерево).
• Профильные трубы или швеллер, который не уступает по качеству.
• Кирпич.
• Грунтовка и цементный раствор (песок, цемент, щебень).
• Растворитель.
• Электроды.
• Саморезы по металлу или заклёпки.
• Кабель с тремя жилами.
• Трубы из ПВХ с изоляцией.

Из инструментов большую часть можно найти в любом гараже, но некоторые придётся поискать на рынке или у знакомых.

Потребуются следующие инструменты:

• лопата;
• болгарка;
• молярная щётка;
• автомат УЗО;
• отвёртка-индикатор;
• щётка по металлу;
• строительный уровень;
• измерительный инструмент;
• сварочный аппарат;
• шуруповёрт.
