Виды автоматических выключателей

Устройство, маркировка и технические характеристики

Характеристики:

• номинальный ток – величина тока, которая протекает по автомату без ограничения времени при температуре воздуха +30 С (при большей температуре номинальный ток будет ниже);
• время-токовая характеристика – зависимость времени срабатывания от силы тока.

Второстепенные характеристики:

• номинальное напряжение;
• предельная коммутационная способность.

Автоматические выключатели обладают своим набором характеристик. Для ознакомления с ними на корпусе наносится маркировка из букв и цифр. В маркировке указываются:

• фирма-изготовитель;
• линейная серия;
• время-токовая характеристика – указывается латинской буквой B, C, D, K, Z;
• номинальный ток – указывается после буквенного значения;
• номинальное напряжение;
• предельный ток отключения;
• класс токоограничителя;
• схема подключения, обозначения клемм.

Дополнительно указывают поправочные коэффициенты, связанные с превышением температурного режима.

1 полюс

Однополюсный выключатель устанавливается на вход каждой линии однофазной цепи. Это простая модификация автомата. Устанавливается для защиты однофазной, двухфазной и трехфазной проводки. Задача – защита от возгорания.

2 полюса

Используются, где идет питание электрооборудования по двум проводам и требуется одновременная коммутация двух полюсов. Существует 2 вида двухполюсников – 2Р и 1P+N. Первый оснащен защитой обоих полюсов от перегрузок и короткого замыкания. При подключении нет разницы куда подключать ноль, а куда – фазу. Второй тип называют «однофазный с нулем» – функция автоматического защитного срабатывания только в «фазном» полюсе. Второй полюс используется для подключения нулевого провода.

Лучшие отечественные производители

Пользовательский рейтинг автоматов для электропроводки в квартире также презентует отечественные модели. В Топ-5 изготовителей входят:

1 место – Контактор

Приборы имеют защиту от превышения мощности, легко устанавливаются в щиток, отдельный корпус, могут закрываться кожухами. Параметры тока зависят от серии. ВАЗ рассчитаны на 250 А, Протон – на 1600 А, Электрон – на 6,3 кА. Бытовой автоматический выключатель «КПРО» имеет силу тока до 100 А.

Плюсы:

• регулировка от перегрузки и замыкания;
• гравировка на корпусе;
• хорошая защита оборудования.

Минусы:

• мало бытовых моделей;
• риски поражения током от открытых контактов.

2 место – Коренево

Низковольтная аппаратура рассчитана на 1-3 полюса, имеет номинальное напряжение 230-600 В. Каждый товар бренда – надежный, эксплуатируется без сбоев на протяжении 1000 циклов.

Плюсы:

• полное соответствие продукции ГОСТам;
• качество выше среднего.

Минусы:

одна бытовая серия – ВНК.

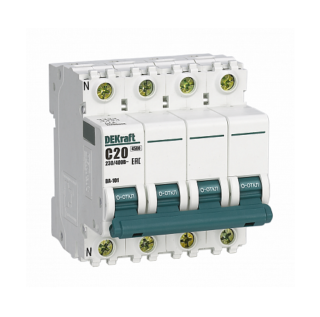

3 место – DEKraft

Основное производство сосредоточено в Китае, но в рейтинг производителей УЗО и автоматов фирма попала по причине доступной стоимости товаров. Модели рассчитаны на 6000 циклов. Разъединение цепи при перегреве проводки и восстановление осуществляется 25 тыс. раз.

Плюсы:

• тестирование автоматов в немецких центрах TUV;
• оптовые продажи со складов в Екатеринбурге и Москве;
• русские подписи на положении рукоятки.

Минусы:

• номинал тока 63 А;
• вход под тип кабеля с сечением до 25 мм2.

4 место – КЭАЗ

Производитель из России работает почти 75 лет. Стандартные автоматы и УЗО представлены линейкой КЭАЗ, новейшие приборы – серией KEAZ Optima. Все устройства рассчитаны на постоянный и переменный ток.

Плюсы:

• можно приобрести дополнительное оборудование – модули сигналов, расцепители;
• компактность.

Минусы:

• дорогая стоимость приборов серии Optima;
• гарантийный срок эксплуатации – от 12 до 24 мес.

5 место – IEK

Российская компания, выпускающая 4000 товаров на китайских заводах. Модульные устройства имеют номинал тока 0,5-64 А, подходят для классов В, С и D. Индикаторные окошки промаркированы красным и зеленым цветом.

Плюсы:

• доступная цена;
• прочный корпус;
• механическая и электромагнитная система срабатывания.

Минусы:

• нередко бывает брак;
• сборки в России нет;
• незначительные подгорания при коротких замыканиях.

Разделение по номинальной отключающей возможности

По критериям, определяющим значение тока короткого замыкания, при котором выключатель сработает с последующим отключением поступающего потребителю напряжения, выделяют три разновидности:

1. 4.5 кА (4500 А). Чаще применяется для защиты силовых линий частных жилых зданий с сопротивлением 0.05 Ом. Такие модели практически не используются, некоторые страны уже запретили их эксплуатацию.
2. 6 кА (6000 А). Используется для предотвращения коротких замыканий общественных мест и жилых объектов, где сопротивление составляет примерно 0.04 Ом.
3. 10 кА (10000 А). Автоматы предназначены для защиты электрооборудования промышленного назначения.

Для бытового назначения чаще применяется 6000 А.

Принцип действия

Внешне аппарат имеет термостойкий пластмассовый корпус с рукояткой, ответственной за начало и окончание работы. Имеет в себе фиксатор-защелку сзади и винтовые виды клемм снизу.

Главным в автоматическом выключателе является конструктивный узел, а именно главная контактная система, дугогасительная система, привод с расцепителем и вспомогательным контактом. Контактная система бывает одно-, двух- или трехступенчатая. Дугогасительная система включает в себя камеры, имеющие дугогасительные решетки или узкие щели.

Независимо от исполнения, есть предельный ток действия, который не ломает автомат, поскольку из-за превышения напряжения подгорают или свариваются контакты.

Выполняется автоматический выключатель с дополнением ручного или двигательного привода. Бывает стационарным или передвижным. Привод нужен, чтобы включатель и автоматически отключать систему. Также в системе присутствует реле, имеющее прямое действие. Это электронный расцепитель, который включает в себя рычаги, защелки, коромысла и отключающие пружины.

Конструкция

Работает аппарат очень просто. Напряжение от сети идет к верхней клемме, которая соединена с неподвижным контактом. От него идет энергия на подвижный контакт. Он уже передает ее к медному проводнику и тепловому расцепителю. В конце ток подается в нижнюю клемму. При аварии, к примеру, при перегрузке или коротком замыкании, отключается защищаемая электроцепь за счет того, что начинает работать электромагнитный расцепитель.

Обратите внимание! Важно отметить, что электромагнитным расцепителем называется элемент с соленоидом, имеющий подвижный стальной сердечник, который удерживает пружина. Во время превышения токового напряжения, в катушке появляется электрополе. Сердечник попадает внутрь катушки и преодолевает пружинное сопротивление

В результате срабатывает расцепление. Без аварии силы электрополя недостаточно для наступления расцепления

Сердечник попадает внутрь катушки и преодолевает пружинное сопротивление. В результате срабатывает расцепление. Без аварии силы электрополя недостаточно для наступления расцепления.

Принцип действия

Особенности автоматов некоторых известных марок

Марки коммутаторных автоматов для домашней и хозяйственной электросети выпускают приборы с запоминающимися «фишками». Перед покупкой стоит уточнить особенности техники:

• Китайский бренд «Энергия» представляет 2 серии. 46-73 не имеет индикаторов и углублений, подходит для тока 6 кА. ВА 47-29 – с боковыми углублениями, двусторонней гребенкой, на 6 кА.
• Изготовитель EKF предлагает приборы линейки Proxima с заглушками под пломбы. Бюджетные автоматы 47-63 идут без них.
• Продукцию курской компании КЭАЗ легко отличить по месту выпуска. Российские ВМ-63 подходят под пломбы, гребенки, имеют индикацию контактов. Китайские ВА 47-29 рассчитаны на 4,5 кА, без индикаторов и отверстий под гребенку.
• Тяжелые венгерские GE рассчитаны на ток 6 кА, не имеют выемок по бокам. Зона гребенки с одной стороны.
• Польские переключатели Legrand TX под ток 6 кА с углублениями, но без индикаторов и гребенок.
• Опознать место производства Shneider Electric можно по мощности. Болгарские подходят для тока от 25 А, все что ниже – китайского производства. Серия Easy 9 – хорошие недорогие однополюсные модели.
• У товаров АВВ серии S (6 кА) есть индикатор, выемки, односторонняя гребенка. Переключатели SH (4,5 кА) идут без гребенок и индикаторов, но с углублениями.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

• Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
• Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
• Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
• Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Как выбрать

Основные критерии выбора автомата:

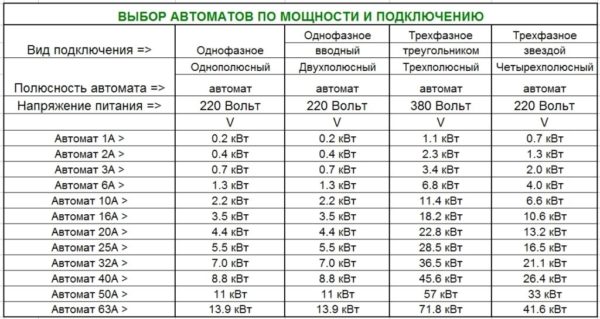

1. Ток короткого замыкания. Выбирается в соответствии с правилами устройства электроустановок, по которым приборы с отключающей способностью менее 6 кА запрещены. В настоящее время используются автоматы с номиналом 3, 6, 10 кА. Для домов, находящихся рядом с трансформаторной станцией, следует выбирать выключатель, срабатывающий при 10 кА.
2. Рабочий ток. Выбирается с учетом сечения кабеля, материала, мощности потребления энергии. Подобрать нужный прибор можно по таблицам.
3. Ток срабатывания. При включении устройства начальное значение может быть значительно выше рабочего, и, чтобы автомат не сработал, нужно правильно его выбрать. В дома и квартиры устанавливаются устройства класса B, при наличии мощной плиты или электрокотла лучше брать автоматы класса C. Для частных домов, в которых есть установки с электродвигателями, выбираются выключатели класса D.
4. Селективность, т.е. отключение при аварийной ситуации только определенного проблемного участка, а не всего электричества в доме.
5. Количество полюсов.
6. Фирма-изготовитель. Покупка дешевого аппарата – может не сработать в нужный момент, что приведет к поломке устройств, износу изоляции и возможному пожару.

Автоматический выключатель – устройство, которое жизненно нужно в каждом доме для защиты от токов большой величины. Такие приборы устанавливаются в жилых домах и в производственных помещениях, и помогают обезопасить здание от поломки приборов и возгорания.

Как устанавливать УЗО: до или после автомата

Устройство защитного отключения — очень полезный коммутационный прибор, требующей корректной установки, иначе его работа может быть нестабильной. Если выполнить неправильный монтаж, то при первом же коротком замыкании в квартире потребуется и замена УЗО, которое по своей стоимости на порядок выше любого автоматического выключателя.

Особой разницы, будет УЗО стоять до или после автомата, нет. Но вопрос можно рассмотреть с практической стороны. Любое устройство защитного отключения не имеет защиты от токов короткого замыкания, и если поставить его без автоматического выключателя, то последствия могут быть самые разные, вплоть до порчи прибора.

Поэтому лучше всего устанавливать УЗО сразу после вводного автомата, но перед пакетником, линия от которого будет идти непосредственно к потребителю. Это обеспечит надёжную защиту цепи от короткого замыкания, а пользователей — от нежелательного действия рабочего потенциала при попадании фазного провода на корпус бытового прибора.

Сферы применения

Автоматические выключатели на 3 фазы применяются везде, где есть трехфазное электропитание. Подключение потребителей без этих защитных устройств является грубым нарушением правил устройства электроустановок. Перечислять все примеры использования трехфазных автоматов бессмысленно. Их слишком много. Поэтому ниже приведены электрические аппараты, которые защищаются трехфазными автоматами, но в какой-то степени встречаются в жизни каждого человека:

• сети уличного освещения;
• трехфазные асинхронные двигатели лифтового оборудования;
• вводные распределительные устройства жилых зданий;
• защита двигателей детских аттракционов;
• двигатели насосных станций, качающих воду в жилые дома;
• насосы, откачивающие канализационные воды, защищаются трехфазными автоматами.

Трехполюсные автоматические выключатели используются повсеместно. Их применение обязательно везде, где имеется питание от 3 фаз. Трехполюсные устройства защиты почти ничем не отличаются от однополюсных. Отличия кроются лишь в количестве защищаемых фаз, максимальных рабочих токах и габаритных размерах.

При подключении трехполюсника необходимо учесть его временную характеристику и номинальный ток. Эти параметры указаны на корпусе защитного прибора

Также следует обратить внимание на серию автомата. Она определяется, исходя из условий будущей эксплуатации, то есть, как часто прибору предстоит срабатывать от КЗ, сколько раз в сутки его будут переключать руками

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

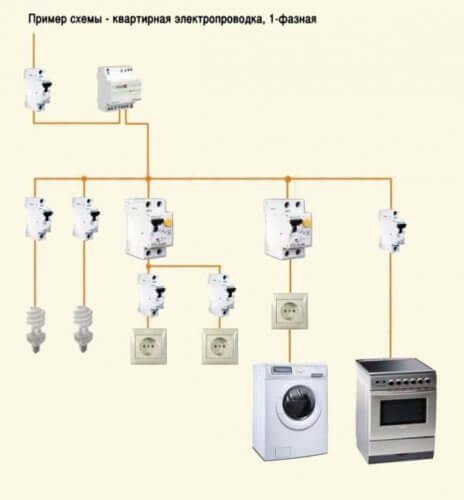

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

• Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
• Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
• Аналогично построена защита розеток и стиральной машины.
• Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

• один АВ предохраняет линию освещения коридора и обеих комнат;
• второй установлен на освещение кухни, туалета и ванной;
• отдельно защищается линия, которая питает бойлер;
• следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Пример показан на нижеприведенном рисунке:

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Разновидности по полюсам

Автоматы могут иметь от 1 до 4 полюсов, что определяется мощностью подключаемого электрооборудования и количеством фаз сети.

Классификация по числу полюсов автоматических выключателей:

1. Однополюсный автомат способен защитить сеть, к которой подключены маломощные приборы. Монтаж производится на фазный провод, нулевой при этом исключается.
2. Двухполюсный прибор актуален для линии, к которой подключается достаточно мощная бытовая техника (стиральная машина, электроплита, бойлер).
3. Трехполюсная модель. Предназначается для полупромышленного масштаба с подключением установок: насосов, устройств для автомастерских или строительных работ.
4. Четырехполюсный автомат защищает от коротких замыканий, перегрузок четырехпроводных сетей.

Для четырехжильного кабеля устанавливаются только трех- и четырехполюсные автоматы выключения.

Типы расцепителей

В защиту включают электромагнитный и термический расцепитель. Работа каждого элемента автономна и не зависит от состояния друг друга.

Тепловой расцепитель представляет собой металлическую пластину, назначение которой — реагирование на нагрев. Для включения прибора пластина должна остыть до исходной допустимой температуры.

Принцип действия автоматического выключателя зависит от конкретной ситуации.

Рабочий режим

Электрические автоматы включаются поднятием рычага управления. Механизм взвода и расцепления переключается в активное состояние. Происходит коммутация силовых контактов: ток протекает между ними (от неподвижного к подвижному). После этого движение продолжается через гибкую связь на катушку электромагнитного расцепителя, после — по гибкой связи на тепловой расцепитель. На «питающую» электролинию ток выходит через нижнюю клемму.

Механизм действия при коротком замыкании (КЗ)

Своевременное отключение подачи нагрузки обеспечивается электромагнитным расцепителем. Принцип работы автоматического выключателя при КЗ сводится к следующей схеме: превышающее допустимую норму напряжение, протекая через электромагнитную катушку расцепителя, образует магнитное поле высокой мощности. В результате якорь с подвижным контактом опускается вниз, воздействуя на рычаг спускового механизма, после чего отключается нагрузка.

Таким образом, незамедлительно возникшее магнитное поле провоцирует реакцию на обесточивание сети до возникновения аварийной ситуации.

В ходе возникновения разряда, между контактами образуются продукты горения, а также повышается давление внутри корпуса автомата. Требуется устранение побочных реакций, для чего предусмотрены каналы в коробе автомата.

Перегрузка

Сеть защищается благодаря тепловому расцепителю — биметаллической пластине. При этом ток, поступая через нее, может превышать значение нормы, что ведет к ее перегреву и последующему изгибу. Достигая определенного угла изгиба, пластина воздействует на спусковое устройство, в ходе чего автомат отключается.

Разогрев биметалла требует времени. Продолжительность зависит от степени превышения значения воздействующего тока и может составлять несколько секунд или длиться до часа. Это свойство позволяет не отключать питание при непродолжительных или случайных превышениях тока в сети. Нижняя граница допустимого значения, при котором срабатывает терморасцепитель, устанавливается заводом-изготовителем. На корректную работу теплового элемента способна влиять температура воздуха окружающей среды. Указанные в маркировке технические параметры актуальны для температуры до 30 градусов. В прохладном помещении ток может достигать значения выше допустимого, в жарком — срабатывать при более низком значении.

Термический расцепитель более медлительный, чем магнитный, но имеет преимущество, так как работает более точно, а настроить его проще.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

• Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
• Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Как устроены автоматы защиты?

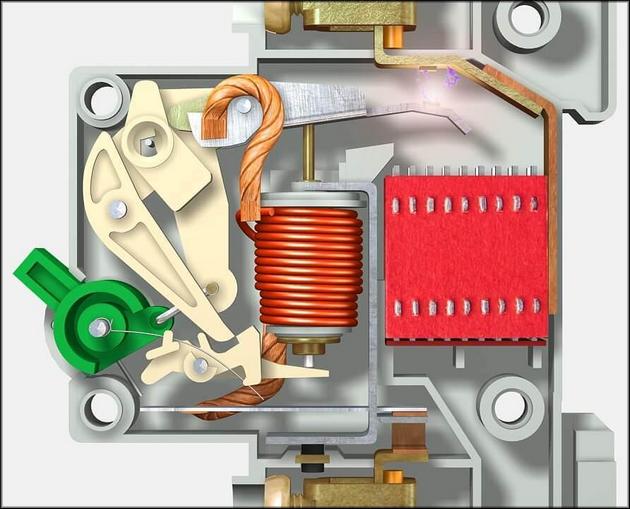

Рассмотрим подробно устройство автоматического выключателя. Корпус автомата выполнен из диэлектрического материала. Он состоит из двух частей, которые соединены между собой заклепками. Если необходимо разобрать корпусную часть, заклепки высверливаются, и открывается доступ к внутренним элементам защитного автомата. К ним относятся:

• Винтовые клеммы.
• Гибкие проводники.
• Рукоятка управления.
• Подвижный и неподвижный контакт.
• Электромагнитный расцепитель, представляющий собой соленоид с сердечником.
• Тепловой расцепитель, в состав которого входит биметаллическая пластина и регулировочный винт.
• Газоотводное отверстие.
• Дугогасительная камера.

С задней стороны автоматический защитный предохранитель оборудован специальным фиксатором, с помощью которого он крепится на DIN-рейке.

Последняя представляет собой рейку из металла, имеющую ширину 3,5 см, на которую крепятся модульные устройства, а также некоторые виды электрических счетчиков. Чтобы присоединить автомат к рейке, корпус защитного устройства следует завести за ее верхнюю часть, после чего защелкнуть фиксатор, надавив на нижнюю часть аппарата. Снять автомат защиты с DIN-рейки можно, подцепив защелку снизу.

Можно сделать проще – при защелкивании фиксатора сильно нажать на его нижнюю часть отверткой.

Наглядно, зачем нужен автоматический выключатель, на видео:

Как правильно подключить провода к автомату

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой. Несмотря на простоту этой операции, часто совершаются ошибки, что впоследствии приводит к обгоранию контактов и выходу из строя автоматических выключателей.

Если изоляцию снять на недостаточную длину, то она может попасть под зажимную планку клеммы и в дальнейшем приведет к плохому контакту и обугливанию соединения.

При снятии изоляции ножом нужно его лезвие располагать параллельно проводу, тогда на медной жиле не появятся надсечки, приводящие к перелому в этом месте провода при изгибах.

Для увеличения площади контакта клеммы с проводом рекомендую, в случае если позволяет окно клеммы, его конец загнуть, как показано на фотографии.

На снимке показан вид автомата со стороны винтовых клемм. Для подключения проводов достаточно отвинтить винт, завести конец освобожденного провода от изоляции на длину около 10-15 мм до упора в клемму и завинтить винт с достаточным усилием обратно.

После зажатия провода нужно со значительным усилием подергать за него, чтобы убедиться в надежности его крепления. При вставлении в отверстие клеммы провод может попасть мимо, винт будет затянут, не зажав его между контактами.

Строение и принцип работы трехполюсного автомата

Автоматический выключатель на 3 полюса состоит из 3 однополюсных устройств, помещенных в один корпус и имеющих общий рычаг включения. Внутри устройства защиты имеется электромагнитный и тепловой расцепители.

Внутреннее устройство

Электромагнитный расцепитель мгновенно срабатывает на токи короткого замыкания. По принципу действия он напоминает обычный электромагнит. Если через автомат протекает ток КЗ, то электромагнитный расцепитель притягивает якорь и приводит в движение механику автомата. Она и размыкает контакты силовых цепей.

Конструкция автомата защиты

Тепловой расцепитель похож на деформирующуюся от нагрева биметаллическую пластину. Он характеризуется медленным срабатыванием. Для выключения автомата по тепловому расцепителю необходимо время, чтобы он прогрелся до нужной температуры. Тепло для нагрева берется от тока перегрузки, протекающего через автомат. Нечто подобное имеется в термостатах утюгов и кнопках чайников.

Внутри дифференциальных автоматов имеется дополнительный узел — датчик тока. Он предназначен для сравнения токов, протекающих по фазам. Этот элемент конструкции позволяет диф автомату отключаться при пропаже напряжения в одной из фаз. Данная функция особенно важна для защиты электрических двигателей.

Важно! Если у вас без очевидной перегрузки срабатывает автомат, то следует обратить внимание на надежность его подключения. Часто плохой незатянутый контакт приводит к нагреву автомата. А нагрев — к непроизвольным срабатываниям теплового расцепителя

А нагрев — к непроизвольным срабатываниям теплового расцепителя.

В мощных трехполюсных автоматах имеются дугогасительные камеры. Они предназначены для максимально быстрого прерывания дуги, образующейся между контактами в момент размыкания цепи. Применение дугогасительных камер существенно продлевает срок эксплуатации прибора. Благодаря им контакты выгорают гораздо медленнее.

Внешние элементы

Снаружи устройство имеет стандартную для защитных аппаратов конструкцию. Сверху находятся 3 винтовых клеммы для подключения приходящих проводов. Снизу аналогичные винтовые контакты, но для отходящей линии. Между ними находится рычаг включения и отключения. Многие трехполюсные автоматы оснащены указателем состояния. Красный флажок или символ «1» — автомат включен. Зеленый или «0» — выключен. На корпусе прибора указываются основные электрические параметры: номинальный ток и временная характеристика.

Дополнительная информация. Конструкция некоторых моделей автоматов предполагает использование ручки, напоминающей ту, что устанавливается на двери. Такая ручка приобретается по желанию покупателя. Ее поворот включает или выключает защитное устройство.

Основные технические параметры

Технические характеристики учитываются при выборе и подключении автомата. Основные из них нанесены на корпус устройства. Там же часто имеется и обозначение на схеме прибора. Из характеристик выделяются следующие:

1. Времятоковая характеристика. Указывается в виде буквы B, C или D. Реже встречаются автоматы с характеристиками L, Z и K.
2. Номинальный ток. Число, указываемое после временной характеристики.
3. Рабочее напряжение. Обычно составляет более 400 В.
4. Предельный ток короткого замыкания. Большое число порядка 1-35 кА. Максимальный ток КЗ, который способен выдержать автомат без разрушения.

Номинальная отключающая способность

В момент короткого замыкания токи, протекающие через трехполюсный автомат, способны достигать значений в сотни и тысячи ампер. Их величина зависит от толщины (сопротивления) вводных кабелей и расстояния до трансформаторной подстанции. Автомат должен успешно переносить подобные перегрузки и сохранять работоспособность.

Номинальная отключающая способность или предельный ток КЗ показывает, какую величину тока способен выдержать аппарат защиты без расплавления контактов. По этому признаку трехполюсные автоматы принято разделять на следующие категории:

• 4,5 кА — применяются для защиты линий, питающих частные дома и объекты;
• 6 кА — защита кабелей в общественных местах;
• 10 кА — производственные электроустановки, расположенные близко к подстанциям.
