Автономное отопление, что это такое? квартиры или дома, какое лучше

Как выбрать газовый котел

Газовые котлы отличаются в зависимости от разных показателей. По мощности они бывают: малой мощности (до 65 кВт), средней (до 1700 кВт) и большой (до 15000 кВт). Малая и средняя мощность прекрасно подходят для отопления жилого частного дома. Большая мощность котлов используется обычно на промышленных объектах.

Одноконтурные котлы служат только для применения в отопительных системах. Двухконтурные котлы предназначены также для нагревания воды в СО и нужд жильцов. Двухконтурные котлы могут быть проточного типа. Такие котлы применяются только в том случае, когда объем потребляемой горячей воды незначителен. Двухконтурные котлы с встроенным бойлером обеспечивают полноценное отопление в частном доме газом и снабжение горячей водой. Также существуют котлы для поддержания температурного режима воды в бассейнах и т.д. (в данном случае – это специализированные решения).

Схема двухконтурного газового котла

Горелки в газовых котлах могут быть атмосферными и вентиляционными. Атмосферные горелки – это наиболее распространенный вариант для отопления частных домов. Вентиляционные горелки, как правило, применяются на промышленных объектах.

В зависимости от способа установки котлы, которые использует газовая система отопления частного дома, бывают напольными и настенными. Напольные котлы обладают более высокой мощностью, их размеры больше. Также они являются более долговечными и их стоимость несколько выше. Настенные газовые котлы – это относительно недорогие приборы, они компактны и имеют меньшую мощность. Также настенные котлы отличаются меньшей долговечностью.

Разновидности жидкостных автономных отопительных систем

Отопительные системы обогрева индивидуального дома с использованием в качестве теплоносителя воды и незамерзающих жидкостей (антифризов) отличаются по ряду признаков, основные различия:

По типу используемого топлива. Самыми популярными видами энергии для нагрева теплоносителей являются электричество, газ, жидкие горючие углеводородные смеси (дизельное топливо, мазут, масло, керосин), большое количество твердых горючих материалов – дрова, уголь, торфяные брикеты и пеллеты различного состава. Электроэнергия может быть получена как от энергетических компаний, так и самостоятельно при использовании солнечных батарей, ветровых или гидравлических генераторов.

По виду тепловых генераторов. В современных отопительных системах для передачи энергии теплоносителю используют нагревательные котлы, имеющие конструктивные особенности и различия между аналогами для каждого вида топлива. При недостатке средств многие умельцы собирают автономное отопление своими руками, используя вместо заводских котлов самостоятельно собранные конструкции преимущественно на твердом топливе, типичный пример – металлическая печка в жилом помещении с расширительным баком на чердаке и стальной трубопроводной системой с радиаторами.

Рис. 7 Принцип работы и основные узлы газового конвектора

По материалу трубопровода. Полимерные трубы из полипропилена ПП, сшитого полиэтилена и металлопласта РЕХ постепенно вытесняет изделия из металлов, на объектах старой постройки по-прежнему используются наружные стальные трубопроводы для подводки воды к радиаторам. Некоторые домовладельцы при наличии значительных финансовых средств делают подводку теплоносителя через медные трубопроводы полностью или на отдельных участках. Современные продвинутые системы монтируют из специальных тонкостенных стальных труб по обжимной технологии соединения элементов сантехнической арматуры с помощью фитингов.

По методу подачи теплоносителя к теплообменникам. Существуют 2 основных способа подачи нагретой жидкости к патрубкам радиаторов отопления – однотрубный и двухтрубный, иногда используется комбинированное подключение. Для подсоединения трубопровода теплых полов применяется коллекторная разводка, позволяющая подключать к одному распределительному узлу несколько контуров, системы из большого числа радиаторов подсоединяют через гидрострелки или радиаторное коллекторы. При подключении теплообменных радиаторов используют различные схемы разводки трубопроводов – лучевую, тупиковую, попутную, специальную горизонтальную (ленинградка).

Также существуют различные способы подключения входных и выходных патрубков теплообменных радиаторов к тепловой магистрали – вертикальный, горизонтальный, диагональный, нижний.

Рис. 8 Схемы разводки труб

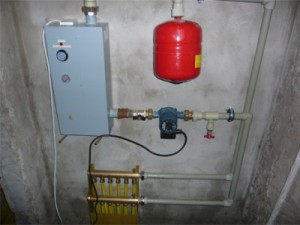

По расположению накопительного бака. Расширительный бак, являющийся важным элементом любой отопительной системы, может быть герметичного типа заводского изготовления (гидроаккумулятор красного цвета) и вмонтирован в контур в любом удобном месте – такие системы называют закрытыми, так как к теплоносителю не имеется прямого доступа. Перемещение жидкости по трубопроводу в системах данного типа осуществляется с помощью циркуляционного электронасоса, устанавливаемого внизу недалеко от котла рядом с гидроаккумулятором.

У другой разновидности отопительных систем, называемых самотечными, накопительный бак устанавливается вверху на чердаке, трубопроводы имеют небольшой уклон при подходе к радиаторам, на их выходе малый угол наклона выдержан в сторону котла. Циркуляция жидкости в системе происходит самотечным методом за счет того, что нагретая вода или антифриз имеют меньшую плотность и поэтому выталкиваются вверх более плотными холодными слоями.

Рис. 9 Открытая отопительная система

Из чего состоит нагревательная система?

Возможно, где в отдаленных деревнях еще осталось печное отопление, основным и единственным компонентом которого является дровяная и угольная печь. Но это уже, конечно, исключение из правил. В настоящее время любая отопительная система состоит из многих элементов таких, как:

• нагревательное устройство;
• трубопровод;
• запорная арматура;
• радиаторы и так далее.

Так, только нагревательных приборов существует несколько видов. Нагревательные котлы различаются, прежде всего, типом используемого топлива. Кроме того, они различаются еще и по типу размещения, а также по мощности. Как правило, внутри котла сжигается топливо и выделяется тепловая энергия, которая нагревает теплоноситель.

В качестве последнего обычно выступает вода или другая жидкость. При помощи специального насоса она нагнетается по магистрали в радиаторы, которые и отдают тепло в помещениях. Далее вода возвращается обратно в котел, где снова нагревается.

Что касается запорной арматуры, то этим термином специалисты обычно подразумевают различные вентили и краны, которые предназначены для регулирования уровня жидкости в системе, и в случае необходимости сброса из системы воздушных пробок.

Сценарий для первого случая

В условиях сурового климата ни один источник выработки тепла помимо магистрального газа не дает значительных преимуществ по сравнению с централизованным теплоснабжением.

Безусловно, отопление углем или дровами по экономичности может быть близким к газовому обогреву, но поскольку речь идет о квартире, а не о частном домовладении с надворными постройками, в ней негде хранить запасы твердого топлива, да и межэтажные перекрытия не рассчитаны на такие большие нагрузки.

Если пользоваться баллонным газом в качестве источника тепловой энергии, то пользоваться сменными баллонами крайне неудобно. Применение такого вида топлива увеличит финансовые расходы в несколько раз по сравнению с магистральными поставками.

Естественно, каждый хозяин не будет отказываться от центрального отопления, если без него ему придется платить больше денег. Установка газового отопления в квартире выгодна не только с экономической стороны. Дело в том, что современное отопительное оборудование, используемого для этого, может функционировать в автономном режиме без постоянного контроля владельца.

Лучшим выбором для небольшой по площади квартиры будет газовый двухконтурный агрегат в комплекте с электронным розжигом и программируемым термостатом выносного типа. Наличие этих устройств обеспечивает оптимальный температурный режим в комнатах в автоматическом режиме.

При наличии в квартире достаточной площади желательно отдать предпочтение нагревательному прибору с накопительным бойлером, который обеспечит стабильную температуру горячей воды.

Но газовое отопление в квартире не является абсолютно идеальным вариантом, поскольку:

1. Несмотря на то, что оборудование, работающее на газе, считается относительно безопасным, все же время от времени происходят его утечки, приводящие к взрыву.
2. При сгорании газообразного топлива образуется жирная копоть, которая постепенно забивает вентиляционные каналы, а ведь они служат для отведения продуктов сгорания. Если их сбрасывать посредством коаксиального дымохода на фасад здания, то при открытых окнах жильцам придется дышать загрязненным воздухом.
3. В случае использования газового котла система вентиляции в помещении, где он установлен, должна соответствовать определенным требованиям. Исключение делается только для отвода продуктов сгорания в атмосферу через стену дома, но на выведение трубы через фасад требуется получить разрешение.
4. Цена на газ имеет постоянную тенденцию к росту, что делает автономное газовое отопление в квартире неэкономичным.

Типы автономного отопления

Автономное отопление — это независящая от коммунальной сети система, обеспечивающая теплом недвижимость. Состоит данная конструкция из нагревательного прибора, труб и радиаторов. Разница состоит в источнике энергии и теплоносителе.

Традиционная система

Традиционное газовое отопление в многоквартирном доме представляет собой замкнутый водяной контур, подключенный к центральному водопроводу. Нагрев жидкости происходит в котле, а циркуляция обеспечивается за счет разницы температур в разных частях обвязки. Полностью автономной такую конструкцию можно назвать условно, так как ее работоспособность зависит от подачи в здание воды, электричества и газа. При отсутствии одной составляющей прибор отключается.

• экологическая чистота, отсутствие вредных выбросов;
• бесшумная работа;
• безопасность, достигаемая установкой качественных контрольных приборов;
• отсутствие необходимости в дорогостоящем обслуживании;
• длительный срок эксплуатации;
• ощутимая экономия денег.

Недостатки конструкции:

• дорогостоящая и сложная установка;
• требуется ремонт квартиры после монтажа;
• регулярные проверки контролерами.

Воздушная система

Конструкция состоит из нагревательного котла, нагнетателя и системы воздуховодов, которые проходят по всем помещениям. Теплый воздух после остывания проходит через фильтры, поступает в нагреватель и снова подается в комнаты. В качестве нагревателя используется электрическая спираль, газ или водяной контур. Чтобы воздух оставался свежим, производится его постоянный забор с улицы.

• эффективное распределение нагретых масс по всему помещению;

• экономичность за счет контролируемой вентиляции;

• простота и надежность конструкции;
• отсутствия риска размораживания;
• возможность очистки и стерилизации воздуха;
• легкость обслуживания.

Минусы конструкции:

• зависимость от электричества;
• громоздкость воздуховодов;
• сложность с совмещением магистралей в интерьере квартиры.

Прямое электроотопление

Отопление жилья электричеством удобно тем, что не нужно создавать сложных и громоздких контуров, привязываться к воде и газу. Достаточно приобрести надежные кабели и качественное оборудование. Для нагрева помещений используются конвекторы, вентиляторы, масляные и инфракрасные обогреватели, теплые полы и полотенцесушители.

Достоинства использования электрических приборов:

• экологическая чистота;
• бесшумность;

• надежность;

• отсутствие необходимости получать разрешение;
• возможность монтажа своими руками;
• мобильность оборудования;
• нет потребности в обслуживании;
• использование для нагрева воды для бытовых нужд.

Недостатки электрооборудования:

• отключение при прекращении подачи тока;
• необходимость прокладки отдельной линии, дополнительных защитных и распределительных устройств;
• большое количество потребляемой энергии, высокие счета за электричество.

Отопление дома без насоса. Два проверенных временем варианта

До 90-ых годов прошлого века, отопление дома без насоса было единственно доступным, так как было не развито направление по изготовлению циркуляционных насосов и продвижению их в массы. Таким образом, владельцы и застройщики частных домов вынуждены были монтировать отопление в своих домах без насоса.

Но когда в 90-ых годах в СНГ начали привозить хорошее котельное оборудование, трубы и компактные циркуляционные насосы, то ситуация резко изменилась. Все начали монтировать системы отопления. которые без насоса не работают. Про самотечные системы стали забывать. Но сегодня ситуация меняется. Застройщики частных домов вновь вспоминают об отоплении дома без насосов. Так как повсеместно можно проследить перебои и нехватку электроэнергии, которая так нужна для работы циркуляционного насоса.

Особенно остро вопрос качества и количества подачи электричества стоит в новостройках.

Вот почему сегодня как никогда вспоминается одна пословица «Все новое – это хорошо забытое старое!». Эта пословица очень актуальна сегодня, для отопления дома без насоса.

Например, раньше для отопления использовались только стальные трубы, самодельные котлы и открытые расширительные баки. Котлы были с низким КПД, трубы стальные громоздки, и их не рекомендуется прятать в стены.

Расширительные баки располагали на чердаках. из-за этого были тепло потери и угроза залива крыши или промерзания трубок в баке. Что в свою очередь часто приводило к взрыву котла, разрыву труб и человеческим жертвам.

Сегодня благодаря современным котлам, трубам и другим устройствам отопления можно сделать шикарную, экономичную систему отопления без насоса. Благодаря современным экономичным котлам можно добиться существенной экономии.

Современные пластиковые или медные трубки можно легко спрятать в стены. Так же отопление дома сегодня можно сделать, как с радиаторами, так и с теплыми полами.

Сегодня можно выделить две основные системы отопления дома без насоса.

Первая и самая часто встречающаяся система называется Ленинградка. или с горизонтальным разливом.

Главное в системах отопления дома без насоса — это уклон труб. Без уклона система работать не будет. Из-за уклона «Ленинградка» не всегда подойдет, так как трубы проходят по всему периметру дома. Так же из-за того, что уклона может не хватить, приходиться опускать котел ниже уровня вашего пола. Котел в этом случае неудобно топить и чистить.

Так же при монтаже системы отопления дома без насоса Ленинградки мешают дверные проемы по пути следования труб. При этом необходимо сделать подоконники высотой не менее 900мм.

Это нужно, чтобы был смонтирован радиатор и хватило высоты для труб по уклону. В остальном система вполне работоспособная, именно с чугунными, стальными и алюминиевыми радиаторами.

Вторая система отопления дома без насоса называется «Паук» или вертикальная система с верхним разливом.

На сегодня это самая надежная и практичная система отопления дома без насоса. Главное, что система «Паук» лишена всех недостатков «Ленинградки», за исключением уклона именно обратки, из-за которого тоже приходится опускать котел ниже пола.

В остальном система «Паук» — это самая работоспособная система. К системе «Паук» можно прикрутить любые радиаторы и теплые полы. Можно на радиаторы в системе «Паук» смонтировать клапаны под термоголовку и спрятать трубы в стены и так далее.

Сегодня все чаще приходится рекомендовать застройщикам именно систему «Паук», т.к. на сегодня это идеальная система отопления дома без насоса.

Благодарим Вас, что дочитали эту статью!

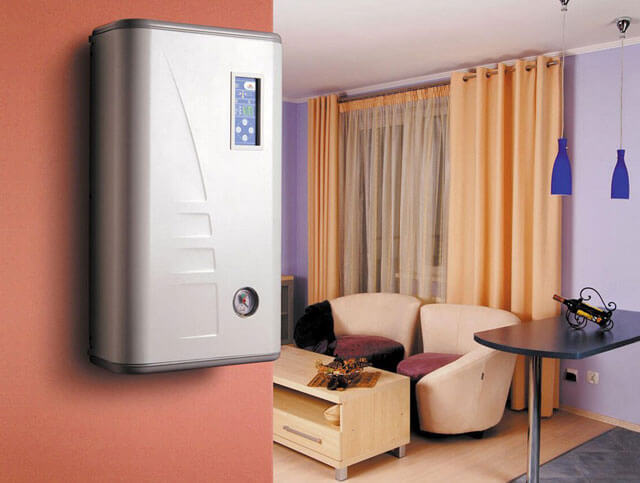

Электрическое отопление

С автономным жидкостным отоплением дома, мало что может конкурировать. По качеству разве что безопасные и надежные системы индивидуального отопления дома. работающие от подачи электроэнергии. Но конкурировать с газовыми котлами, они могут разве что по простоте монтажа. Электрическое отопление – это прямая подача тепла из источника в помещение. По типу используемого оборудования, классифицировать его можно следующими вилами:

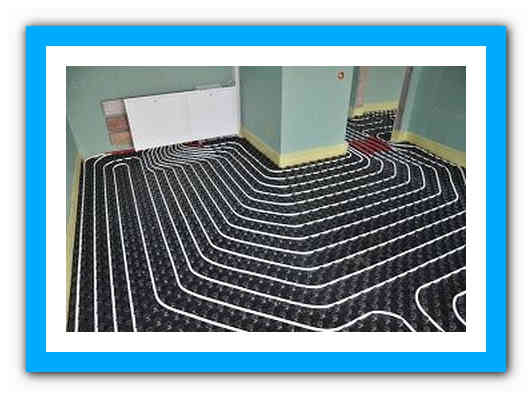

кабельные или пленочные системы обогрева пола или потолка;

прогрев инфракрасными излучателями;

работа программируемых устройств и термостатов.

Все четыре вида функционируют как самостоятельные устройства, обогревающие отдельную комнату. Чтобы отопить дом с несколькими помещениями необходимо создать для каждого отдельный источник тепла. Неудобство кроется в невозможности комбинирования приборов. Если водяная схема может работать на газу и от электричества, то конвекторы потребляют только ток. Потому любые отключения энергии чреваты полным охлаждением помещения.

Рассмотренные в статье способы отопления представлены не в единственных экземплярах. Водяная схема и системы работающие от электричества – это десятки вариантов, из которых можно выбрать индивидуальную схему под каждый загородный дом.

Новые статьи на сайте:

Статья интересная познавательная. Проживаю в частном доме. Использую автономные системы отопления. такие как традиционные. электрические и система обогрева водяного теплого пола. В традиционной системе, где теплоносителем есть вода. которая нагревается в обычном твердотопливном котле и последовательно установлен электрический котел с датчиком температуры воды. Обычно, вечером вода в твердотопливном котле нагревается до температуры 60-70 0С и, потом. по мере остывания до 50 0 С. автоматически включается электрический котел и температура греющей воды поддерживается в установленные 50С. Теплый водяной пол установлен в спальне. Днем обогревается от солнечного коллектора а ночью от электрического котла. Всеми системами доволен.

Пт, 08/05/2016 — 18:00

Не согласна с мнением, что необходимо выбирать котёл, соответствующий климатической зоне проживания. Природа иногда выдаёт неожиданные сюрпризы, лучше пусть показатель мощности отопительного прибора будет завышен. Была ситуация, когда непогода держалась длительное время, электричество отсутствовало, а газовый котёл не смог выработать достаточного количества тепла. Так что, имея в доме газ, подумываю о твёрдотопливном котле. Но здесь точно не обойтись без циркуляционного насоса.

Авторские права (Copyright) 2017, Heatheat.ru .

Виды отопления частных домов

Частные дома отапливаются различными способами. Основными являются следующие типы отопительных систем:

1. Водяное отопление;
2. Воздушное отопление;
3. Печной обогрев;
4. Альтернативные способы обогрева.

Выбор вида отопления зависит от наличия того или иного вида топлива, размеров жилого дома, режима пребывания жильцов, финансовых возможностей владельца. Во всех случаях вид системы отопления рекомендуется определять на начальных стадиях строительства – это поможет впоследствии избежать затрат на капитальную замену системы обогрева.

При разработке проекта жилого дома также следует уделить внимание созданию качественной системы тепловой изоляции. Эффективная тепловая защита позволяет значительно снизить платежи за топливо

При современной ситуации – стабильном росте цен на энергоносители – мероприятия по снижению тепловых потерь весьма актуальны.

Важным аспектом является выбор вида топлива, на базе которого будет сооружаться отопительный комплекс. Выбор топлива зависит от его доступности, стабильности поставки, стоимости для конкретного региона.

Главными видами топлива являются:

1. Природный (магистральный) газ;
2. Твердые виды топлива – дрова, уголь, брикеты, гранулы и т.д.;
3. Сжиженный газ;
4. Жидкое топливо – солярка и другие;
5. Электрическая энергия.

В приведенном списке энергоносители выстроены последовательно от самого дешевого к самому дорогому. Использование каждого вида топлива имеет свои условия. Подключение природного газа требует наличия в пределах досягаемости газопровода, получения разрешения снабжающей организации, выполнения и согласования проекта.

Теплогенераторы на твердом топливе – котлы и печи – обслуживаются чаще всего вручную, требуется сооружение склада и создание немалого запаса.

Сжиженный газ требует соблюдения особых мер хранения ресурса. Использование баллонов для отопления частного дома средних и крупных размеров нерационально – потребуется постоянная частая замена баллонов. Решением этого вопроса может послужить строительства хранилища – газгольдера – но это выльется в серьезные затраты. Достоинством котлов на сжиженном газе можно назвать возможность последующего их переустройства для работы на магистральном газе.

Самыми дорогостоящими видами топлива являются жидкое (углеводородное) топливо и электроэнергия. Дизельное топливо требует повышенного внимания к мерам пожарной безопасности, при его использовании в жилом доме может часто появляться неприятный запах нефтепродуктов.

Системы отопления на основе электроэнергии проще всех в эксплуатации и зачастую в устройстве, не имеют отходов, обладают большим числом технических решений по строительству системы. Немаловажный аспект для использования электроэнергии для отопления – возможность подключения к сетям электроснабжения, стабильность поставки ресурса.

Для отопления домов площадью более 60 – 70 м2 чаще всего требуется подключение трехфазного питания. Во всех случаях требуется соблюдение требований к высокому качеству электропроводки, установка предохранительных и защитных устройств.

Схема

Любая традиционная схема автономного отопления включает в себя котел, трубопровод (разводку), отопительные приборы.
При использовании системы с принудительной циркуляцией теплоносителя в трубы врезается насос. Используют полимерные, стальные или медные трубы. Наиболее популярный сейчас трубопровод из полимерных материалов.

Разводка труб по дому зависит от того, какой принцип движения воды используется в системе. В однотрубном типе вода поступает от одного радиатора к другому последовательно. Двухтрубный предполагает подводку к каждому радиатору двух труб. При этом труба с горячей водой подключается к каждому отопительному прибору параллельно.

Следует помнить, что устройство традиционных типов отопления требует тщательного осуществления проекта вентиляции. От этого зависит в первую очередь безопасность.

Особенности монтажа

Монтаж, наладка газовых котлов

Если выбирать из всех типов газовых устройств, то наиболее приемлемым вариантом для квартиры является двухконтурный котел настенного типа. С его помощью можно обеспечить тепло в помещении и горячую воду для бытовых нужд. А размещение на стене позволит значительно сэкономить полезную площадь.

Если в частных домах можно для обогревательного агрегата выбрать даже отдельное помещение, то для городской квартиры наиболее приемлемый вариант — кухня, где уже есть газовая плита, подводка холодной воды и, как правило, надежная вентиляция. Поэтому установка газового отопления на кухне — лучшее решение при небольшой площади городской квартиры.

Современные изделия двухконтурного типа имеют в своем составе циркуляционный насос, для работы которого требуется постоянное наличие электрического тока. В случае возникновения аварийной ситуации с обеспечением электроэнергией в загородных домах устанавливают резервный источник питания в виде электростанции.

Важно! В квартире этого позволить нельзя, поэтому для аварийного подключения можно использовать бесперебойный источник питания, как для компьютера, только мощнее. На несколько часов работы его хватит до устранения аварии на электрических сетях

Для нормальной работы газового котла требуется еще расширительный бак, в котором должна постоянно находиться вода для отопительной системы. Вода или другой вид теплоносителя при нагревании расширяется, и ее излишки поступают в эту емкость, а при охлаждении снова уходят в систему. То есть принцип работы расширительного бака такой же, как и для системы охлаждения автомобиля.

Установка газовых котлов категорически запрещена в следующих случаях:

• монтаж устройств рядом с горючими предметами
• в коридоре и ванной комнате из-за повышенной влажности и сниженной подачи свежего воздуха
• в помещениях общежитий
• в подвале и на балконе
• в цокольном этаже, который расположен ниже уровня земли
• в помещениях, не оборудованных форточками

Относительно цокольного этажа — допускается установка газового оборудования, если есть специальное разрешение от контролирующих органов.

Самостоятельный монтаж

Приступать к монтажу автономного отопления возможно только после создания и утверждения проекта. В соответствии с проектом приобретаются материалы и оборудование.

Оборудовать обогрев дома с помощью нетрадиционных альтернативных способов вполне реально своими руками. Что же касается автономного газового отопления, то самостоятельный монтаж в данном случае крайне нежелателен. Это связано с повышенной опасностью при использовании газа, а также с тем обстоятельством, что приемку оборудования в эксплуатацию необходимо производить специализированными службами. А осуществляется она только в отношении оборудования и работ, произведенных по нормативам и требованиям.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Основные схемы

Существуют следующие схемы горизонтального отопления.

Однотрубная магистраль

Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.

Плюсы:

• минимальные затраты;
• простота в сборке;
• высокий уровень износостойкости;
• подходят для обогрева большой площади.

Минусы:

• ограничения в регулировке температуры в каждом отдельном источнике тепла;
• хрупкость при механических повреждениях.

Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.

Двухтрубная магистраль

Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.

Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.

Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:

1. Одинаковая температура на выходе и входе.
2. Подходит для отопления многоэтажного дома, коттеджа, склада.
3. Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.

Минусы:

трудность в регулировании температуры при разветвленной системе.

Двухтрубная коллекторная параллельная магистраль

Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.

Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.

Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.

Плюсы:

• минимальные затраты на трубы;
• скрытая установка, за стеной (в полу);
• возможность связывать оборудование в цельную конструкцию;
• малая стоимость (отсутствие дорогостоящих элементов фиксации);
• монтаж осуществляется даже на больших площадях;
• равномерность подачи тепла исключает появление гидроударов.

Минусы:

• сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
• использование в системе труб одного диаметра.

Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.

Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.

Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.

Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.

Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:

Выводы и полезное видео по теме

Ролик #1. Нюансы организации газового отопление коттеджа:

Ролик #2. Принципы циркуляции теплоносителя в отопительной системе частного дома:

Ролик #3. Самостоятельная сборка различных систем отопление для загородных коттеджей:

Грамотно подготовить для частного дома расчеты и схемы по организации газового отопления в состоянии только опытный теплотехник.

Составление проектной документации и ее согласование лучше всего доверить профессионалам. А вот дальнейший монтаж отопительной системы можно выполнить самостоятельно. Здесь нужны будут лишь навыки монтажных работ, а также четкое следование инструкциям и проекту.

У вас есть полезные советы по поводу организации газового отопления и выбора газового котла? Хотите поделиться собственным опытом или обнаружили спорные моменты в ходе ознакомления с представленным нами материалом? Пишите, пожалуйста, и задавайте вопросы в расположенном под текстом блоке.
