Мангал из кирпича в беседке своими руками: пошаговая инструкция с фото и видео

Варианты кирпичных каминов-мангалов

Камин строится из огнеупорного и декоративного кирпича — такие изделия не трескаются в процессе использования печки. Желательно, чтобы материал содержал большой процент глины. Тогда кирпич выдержит высокую температуру, и при накаливании на нём не будут образовываться трещины. Кирпичные камины-мангалы бывают трёх типов. Ознакомившись с особенностями каждого из них, вы непременно решите, какой из них подойдёт именно вам.

Классический

Мангал классического устройства из кирпича — наиболее простой и бюджетный вариант, предполагающий приготовление шашлыка с использованием шампуров.Такая печка представляет собой конструкцию закрытого типа, имеет небольшие размеры и закрывается со всех сторон. А дым при этом выводится через дымовую трубу.

Знаете ли вы? Самая высокая дымоотводящая труба в мире находится в городе Экибастуз, Казахстан. Она была построена в 1987 году на электростанции ГРЭС-2. Её высота составляет примерно 420 метров.

Проблема такого сооружения заключается в низкой тяге, которую приходится рассчитывать непосредственно на месте. Образуется сажа, которая портит внешний вид конструкции. Однако за небольшую сумму денег вы получите полноценную печь, которую можно эксплуатировать в любых, даже самых экстремальных, условиях.

Кирпичное барбекю

Барбекю и мангал разнятся между собой способом зажарки мяса. Печь барбекю визуально схожа с камином лишь с тем отличием, что топка у неё располагается гораздо выше.

Узнайте также, как укрепить беседку, чтобы не шаталась, с помощью столбчатого фундамента.

В случае с барбекю мясо жарят на специальной решётке и периодически переворачивают приспособление на 180 градусов. Такой метод является весьма удобным и интересным, а суть строения принципиально не меняется. Кладка кирпича производится аналогично классическому мангалу. А внутри конструкции горят поленья и происходит жарка мяса.

Печной комплекс

Каминный комплекс даёт значительно больше возможностей в кулинарном процессе. Он обычно состоит из мангала, печки, плиты, устройства для копчения продуктов и тандыра. Весь комплекс оборудован качественными вытяжками, что позволяет готовить в нескольких техниках в одно и то же время. Такая конструкция по стоимости обойдётся недёшево, поскольку потребуется немало материала для постройки.

Обратите внимание на информацию о том, как сделать беседку из профнастила своими руками. Кроме того, придётся заняться серьёзными расчётами

Потому здесь никак нельзя сэкономить — к строительству печного комплекса следует отнестись максимально серьёзно и иметь приличные финансовые ресурсы

Кроме того, придётся заняться серьёзными расчётами. Потому здесь никак нельзя сэкономить — к строительству печного комплекса следует отнестись максимально серьёзно и иметь приличные финансовые ресурсы.

Варианты кирпичных мангалов

Классический мангал для шашлыка

Самым простым и бюджетным вариантом принято считать классический кирпичный мангал, который рассчитан на приготовление шашлыка на шампурах.

По форме он абсолютно непохож на свой металлический аналог, потому что он закрывается со всех сторон, а дым уходит через специальный дымоотвод.
Беда всех этих небольших сооружений в плохой тяге, которую необходимо рассчитывать непосредственно на месте. В открытой беседке это не так критично, но всё равно неприятно. Появляется копоть, которая совсем не прибавляет эстетики.

В то же время вы за небольшие деньги получаете полноценную установку для приготовления пищи в любых условиях, даже самых экстремальных.

Кирпичное барбекю

Отличие барбекю от обычного мангала заключается в способе приготовления мяса.

В данном случае используется решетка, на которую укладывается мясо и периодически переворачивается на 180 градусов. Для некоторых такой подход считается более комфортным и интересным.

Смысл постройки от этого особо не меняется. Также используется кирпичная кладка, внутри которой топятся дрова и происходит жарка мяса.

Печной комплекс

Более глобальный подход к приготовлению можно реализовать с помощью печного комплекса. Он может включать в себя мангал, печь, плиту, коптильню и тандыр.

Идея печного комплекса из камня

Такая конструкция может стоить на уровне самой беседке, так как помимо большого количества строительного материала требуются расчеты.

Обидно будет вложить 100 тысяч рублей в такой проект, и получить полное отсутствие тяги или обвалившийся после первой топки кирпич.

Печной комплекс от «Делиса» за 1,5 млн рублей

Поэтому к строительству в данном случае нужно подходить максимально ответственно и с приличной пачкой денег в кармане. Удовольствие стоит денег, в данном случае этого никак не избежать.

Строим печь в беседке своими руками

Перечень необходимых материалов и заложение фундамента Технология возведения печи для беседки

Беседка со встроенной печкой позволяет готовить шашлыки (и не только) в любое время года и непогоду. Никакой дождь не мешает проводить время в кругу семьи или друзей на свежем воздухе, вдали от городского смога и шума. Созерцание печного пламя помогает расслабиться и дарит атмосферу тепла и уюта. Печь для беседки можно сегодня можно заказать в строительной фирме, но строительство ее своими руками обойдется в намного меньшую сумму. Достаточно приобрести необходимые материалы и иметь желание ее возвести. Ну и, конечно же, следовать четким инструкциям по строительству.

Беседка барбекю создает ощущение домашнего уюта, комфорта и спокойствия. Такая беседка вполне может стать летней кухней и столовой для семейных чаепитий и торжеств.

Печь для беседки должна отвечать многим требованиям безопасности.

Во-первых, ее нельзя возводить впритык к стене беседки, так как даже огнеупорный кирпич нагревается сильно. Во-вторых, необходимо обрезать нижние ветки деревьев (а по возможности и не располагать печь в непосредственной близости к ним), чтобы исключить возможность возгорания.

Еще до строительства нужно продумать дизайн печи и ее месторасположение: строить беседку нужно так, чтобы дым не шел на дом, а уж тем более на отдыхающих в беседке людей. Своими руками можно построить, как и печь традиционного дизайна, так и современную печку. Все зависит от ваших вкусовых предпочтений и общего ландшафта примыкающей территории. Также печи бывают простыми (печка-камин) и сложными (с вытяжкой и поддувалом) конструкций. Опять-таки все зависит от вкуса хозяев и размера материальных затрат, которые понадобятся для закупки необходимых материалов. Перечень необходимых материалов и заложение фундамента

Если вы решили построить печь своими руками, то понадобятся следующие материалы:

огнеупорный кирпич;

обычный облицовочный кирпич; рубероид; доски для опалубки; доски для столешницы; цементный раствор; любые обрезки металла (подойдут куски арматуры, проволока, куски швеллера); металлическая труба; смеситель и мойка (если они предусмотрены); шланги для воды.

Этот список не исчерпывающий: некоторые другие материалы будут использоваться на ваше усмотрение.

Чтобы в дальнейшем строение не было перекошенным, к строительству фундамента своими руками нужно подходить ответственно. Выполняются работы по его строительству поэтапно:

Снять покрытие пола беседки на выбранной территории для строительства и выполнить ее разметку с помощью колышек и веревки. Выкопать яму для фундамента (обычно достаточно 30 см) и сделать тщательно утрамбованную подушку из шлаков. Глубина ямы по всему периметру должна быть строго одинаковой. Установить по всему периметру ямы опалубку из деревянных необрезанных досок (толщиной около 30 см) и засыпаем в нее арматуру. Яму заливают цементным раствором марки М100 так, чтобы не торчали куски металла, и поверхность была абсолютно ровной. Цементный раствор заливают за один раз: так обеспечивается высокая прочность монолитного фундамента. После высыхания бетонной стяжки, а это 3-4 дня, ее покрывают рубероидом.

Как было сказано выше, своими руками можно построить как простые печки, так и сложные. Самой простой конструкцией обладает печь буквой «П». Ее возводят на бетонном фундаменте из огнеупорного кирпича, скрепляют который раствором из глины и цемента в пропорции 1:3. Воду в раствор добавляют до тех пор, когда по консистенции он не будет напоминать густую сметану. Оптимальная высота такой печи м. При кладке стен между двумя параллельными стенами монтируют металлические сетки, на расстоянии друг от друга около 25 см. Над решетками устанавливают дымоход. Таким образом, на нижней части горит огонь, а на верхней готовится пища. Так как печь небольшая, своими руками ее можно построить за несколько дней.

Второй вариант печки гораздо сложнее. Ее конструкция напоминает букву «Е». Нижнюю кладку выполняют из газосиликатного кирпича, и служит она в качестве поленицы. Верхнюю часть строят только из огнеупорного кирпича, она является топочной частью. Если предусмотрены мойка и смеситель, столешница и встроенное место для хранения посуды, то об их размещении стоит подумать еще до начала строительства: в ходе работ очень сложно вносить какие-то поправки.

Строительство печки для беседки своими руками лучше проводить по схемам и чертежам, а при желании можно разработать свой собственный уникальный дизайн.

Выполненная технически правильно и аккуратно печка в беседке станет любимым местом для отдыха хозяев и их гостей.

Возведение мангала с коптильней

Далее рассмотрим, как построить небольшой печной комплекс для беседки, включающий в себя мангал и коптильню из кирпича. Его строительство включает в себя несколько этапов.

• Составление проекта.
• Возведение фундамента.
• Строительство дровника.
• Сборка жаровни-коптильни.
• Возведение дымохода.

Важно: На первом этапе собирается собственно сам мангал. Беседка строится уже вокруг него.. Мангал для беседки имеет довольно-таки простую конструкцию

Мангал для беседки имеет довольно-таки простую конструкцию

Правила составления проекта

Начинают строить печь для беседки своими руками с разработки проекта. Составлять его нужно таким образом, чтобы свести к минимуму риск возникновения пожара.

Согласно нормативам, перед топкой мангала должно находиться не менее трех метров свободного пространства. По сторонам – не менее 1м. Деревянный парапет беседки сзади должен быть расположен от мангала не менее, чем на 25см.

Разумеется, и саму печь следует проектировать таким образом, чтобы она была максимально удобной в использовании.

Печь мангал для беседки. Фото правильно расположенной конструкции

Совет: Дровник печи должен иметь высоту минимум в 45см. Оптимальной же считается высота в 70-90см. Топку в том случае, если вы хотите использовать мангал и в качестве коптильни, стоит поднять до 90см.

Порядовку такой печи проще всего скачать в интернете. Разумеется, в проекты включаются и чертежи с указанием размеров.

К проекту прикладывают порядовку мангала

Возведение фундамента

Печи для беседки из кирпича – конструкции достаточно массивные. Поэтому под них обязательно нужно устраивать фундамент. Для кирпичного мангала лучше всего подойдет плитный. Под него в земле выкапывают яму 35см глубиной таким образом, чтобы она была сантиметров на 10 шире дровника по всем сторонам.

Под мангал стоит возвести плитный фундамент

Опалубку можно сделать из фанеры или досок. Дно ямы следует тщательно выровнять. Далее в нее насыпается песок слоем не менее 5см. Затем выполняется заливка подбетонки толщиной около 3см. После ее застывания, устанавливается арматурная сетка. На заключительном этапе все заливается бетоном. Готовят его в пропорции цемент*песок*щебень 1*3*5.

Со всех сторон от дровника должно оставаться по 10см плиты фундамента

Кладка дровника

После заливки и выстаивания фундамента, начинают кладку дровника. Рассматриваемый нам мангал в проекции сверху будет иметь вид буквы «П». Заднюю стенку можно выложить из трех кирпичей, уложенных на постель ложком, боковые – из двух. Для того, чтобы мангал получился удобным, дровник стоит сделать повыше (10-11 рядов).

Печь в беседке. Фото мангала с высоким дровником

Выкладывают стенки методом в полкирпича. Через пять рядов способом в кирпич также буквой «П» делают «полочку» под дно топки. Последнее можно изготовить из стального листа. Следующий ряд также выкладывается методом в кирпич, но уже по всему периметру прямоугольника. Впереди снизу под кирпичи можно подложить стальную пластину или уголок 50*50м.

Стальное дно жаровни укладывается на «полочку» из кирпичей

Кладка топки

Далее рассмотрим, как построить топку. Кладку над дровником продолжают опять методом в полкирпича. Высота топки должна составлять 10-12 рядов. На самом верху в кладку вмонтируют держатели для стального стержня, на который будет надеваться продукты для копчения.

Над мангалом или барбекю в печи можно устроить коптильню

Важно: Топку лучше всего выкладывать из шамотного кирпича. При этом следует использовать не цементный, а глиняный раствор.

Как сделать дымоход?

Дымоход для мангала своими руками можно склепать из жести 2мм. Для этого сталь раскраивается таким образом, чтобы угол раскрытия усеченной пирамиды дымосборника составлял примерно 60см, а диаметр металлической трубы – 12см. К топке такой дымоход можно приварить через стальной уголок. На заключительном этапе из этой же жести нужно будет сделать навесную дверку для коптильни.

Фото кирпичных мангалов с жестяным дымоходом

На этом возведение печи с мангалом и коптильней можно считать оконченным. Как видите, процедура это не такая сложная, как может показаться на первый взгляд. Если вы когда-нибудь строили кирпичные стены, собрать печку для беседки не составит для вас никакого труда.

Выбираем тип фундамента

Даже такая легкая постройка, как беседка, нуждается в фундаменте.

Инструкция о том, как выбрать тип фундамента, на самом деле выглядит довольно просто:

1. Если беседка будет сделана из легких материалов (сотового поликарбоната, металлических прутьев, дерева), достаточно установить сваи для поддержания конструкции.
2. Использование в строительстве большого количества кирпича или камня требует заливки в основании бетонной плиты.
3. Под закрытую зимнюю террасу из кирпича следует заложить ленточный фундамент.

Вне зависимости от выбранного типа постройки, необходимо позаботиться о прочном фундаменте для печи, способном выдержать её вес. Особенно это актуально при использовании ленточного или свайного фундамента.

Для этого в месте, где будет стоять мангал, необходимо вырыть углубление глубиной около 40 см и засыпать его песком. Затем насыпаем гравий, трамбуем. Сверху укладываем арматуру толщиной 150-200 мм и заливаем бетоном.

Особенности

Перед началом возведения любой постройки на даче своими руками необходимо составить план. Лучше расположить беседку таким образом, чтобы её вход располагался напротив двери дома – так будет удобнее выносить и заносить посуду и продукты. Слишком близкое расположение к дому или соседнему участку нежелательно из-за дыма и шума, который может не понравиться окружающим. Однако располагать беседку далеко от дома тоже не стоит – для торжества может потребоваться дополнительная мебель, которую будет неудобно перетаскивать на большие расстояния.

После того как определились с местом расположения и размерами навеса, переходим непосредственно к строительству. Необходимо предварительно подготовить все чертежи, на которых рекомендуется указать малейшие детали постройки, включая размеры. Еще до начала строительства стоит тщательно продумать, как будут пошагово выглядеть действия по возведению конструкции – это поможет ничего не упустить из виду.

Строим кровлю

Крыша в беседке прежде всего необходима для защиты от дождя и палящего солнца. Она может быть двускатной, вальмовой, купольной, шатровой, сферической, односкатной, двускатной, коньковой. При этом она должна быть легкой и выдерживать нагрузку от лежащего сверху снега. В крыше беседки с мангалом следует продумать дополнительное отверстие для установки дымохода. Благодаря установке металлического зонтика над дымоходом приготовить шашлык можно в любую погоду.

В качестве материала для облицовки крыши традиционно используются следующие покрытия:

• листы металлопрофиля;
• гибкая черепица;
• листовое железо;
• оцинкованные листы.

В беседке с небольшой площадью детали крыши лучше скреплять на земле, а потом установить их наверх уже в собранном виде, однако это возможно только при наличии подъемника. В противном случае все работы производятся на высоте.

Как расположить кирпичный мангал в беседке

Положение мангала в беседке зависит от его конструкции. При трубной версии существует два варианта расположения печи: посередине беседки или с одного из краев. При расположении мангала посередине беседки положительным является доступ к мангалу с любой из сторон. Появляется возможность с тыльной стороны мангала установить лавочку, на которой будет комфортно находиться из-за прогрева стены.

Ситуация с боковой установкой более распространена. Благодаря такой схеме остается больше свободного места, которое используется по усмотрению. При выборе конструкций с рабочей зоной, коптильней, духовкой и плитой, вариант центрального расположения не подойдет. Для печи без трубы вариант центрального расположения также не подходит из-за того, что дым будет проходить через всю постройку, также повышается опасность пожара.

Идеальным вариантом для расположения мангала в центре беседки является небольшой, с дымоходом и двухсторонним топливником. В этом варианте имеется возможность подхода к жаровне с обеих сторон, что делает его более удобным и комфортным. Еще одно преимущество такой печи в том, что он полностью защищен от дождя, снега, а также требует меньше финансовых и трудовых затрат.

Как правильно выбрать зону барбекю в загородном доме: фото проектов

Прежде чем сделать беседку с мангалом своими руками, необходимо выбрать подходящее место для нее. Установить павильон помогут такие рекомендации:

• место необходимо запланировать подальше от электрически проводов и газопровода;
• лучше выбрать участок, находящийся в тени деревьев;
• поблизости не должно располагаться компостных ям, хозяйственных построек и птичников;
• не стоит размещать павильоны поблизости от трасс, так как посторонние звуки помешают отдыхать;
• если строение будет устанавливаться рядом с соседским забором, то стена от соседей должна быть глухой;
• лучше если беседка будет размещаться рядом с основным зданием. Это позволит без проблем протянуть в строение нужные коммуникации;
• имеет значение направление ветров, чтобы во время готовки дым не шел в сторону жилого здания.

Красивое оформление постройки

Если на участке есть красивые клумбы, альпийские горки или пруд, то павильон необходимо расположить поблизости. Если постройка располагается рядом с основным зданием, то для ее кровли стоит использовать такое же покрытие, как для основного здания. Этом поможет создать единый стиль в архитектурном ансамбле.

Watch this video on YouTube

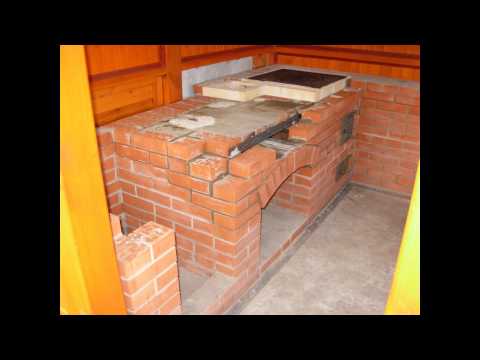

Как сделать мангал из кирпича в беседке

Спустя две недели после заливки фундамента приступаем к кладке кирпича.

Внимание! Поместите кирпич в воду на несколько минут за день до начала строительства. Данная хитрость способствует лучшему сцеплению, а также предотвращает обезвоживание глины

Перед началом работы на фундаменте начертите контуры расположения печи — это послужит шпаргалкой. Начинается строительство с цоколя. Первый ряд кладется с углов к центру по заранее начерченным линиям. Последующие ряды кладутся со сдвигом на полкирпича сначала в одну, а потом в другую сторону.

Армирующая сетка кладется через каждые 3 ряда для предотвращения распада и образования трещин. При укладке сетки изделие проверяется с помощью уровня и отвеса для предотвращения перекоса конструкции. После завершения постройки цоколя начинается кладка топливника. Жаровня выполняется как из кирпича, так и из заранее отлитого бетонного основания.

В зависимости от выбранного топливника производятся следующие действия: при арочном варианте используется кружало. Между кирпичами с помощью щепок оставляется зазор шириной 1 сантиметр. Далее пустое пространство заполняется раствором, и вся конструкция засыхает 2 дня.

ОСТОРОЖНО снимайте кружало. Сверху топливника располагается железобетонная балка или армированный уголок

На нем следует еще 1 кирпичный ряд.

Небольшие щели, оставленные при кладке, способствуют лучшему горению ввиду проникновения большего количества кислорода. Если решено сделать место для барбекю, то для решетки делаются выступы, а в прослойки вставляется арматура.

Ее желательно сделать на разных уровнях для более удобного использования. Финальным этапом делается дымоход и ветровые стены. При желании внутрь дымохода можно вставить трубу. Для предотвращения попадания осадков на верхней части дымохода устанавливается козырек из металла.

Мангальные комплексы из кирпича

Шашлычный комплекс в 300 кирпичей (мангал)

с печкой и мойкой

А это настоящий шашлычный комплекс из кирпича — очень эпичный мангал получился у автора этих фото. Как видите из фото, справа находиться печь с плитой, на которую можно поставить казан, а слева располагается мойка.

Мойка съемная300 кирпичейВ самом мангале кирпиче на глинеПлитка — керамогранит на клей 3000. Комментарий автора: «Два года без навеса, полёт ормальный.»

Угловой мангал из кирпича в беседку + печь + плита под казан

Бюджет: От 150 + материал = примерно 200

Кирпич Витебский печной одинарный М-200Кирпича ушло 650-800 шт.Раствор: шамотная глина, сеяный песок, и иногда чуть цемента,

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

3 в 1: кирпичный гриль, барбекю, коптильня

Даже с небольшими навыками и минимумом инструментов каждый может построить собственный кирпичный гриль барбекю, было бы только желание.  Если вас устраивают размеры, предложенные автором, следуйте этой инструкции. Плита размером около 115 см в длину и 76 см в глубину. Коптильня высотой 76 см в высоту, шириной 71 см и 76 см в глубину. Это газовый гриль, поэтому нужно рассчитать место для баллона. В постройке гриля нет никаких особых секретов или сложных нюансов, общий порядок вы можете видеть на пошаговых фотографиях. Но если интересно, автор написал довольно подробную пошаговую инструкцию, можете почитать на сайте первоисточника, ссылка находится под галереей.

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

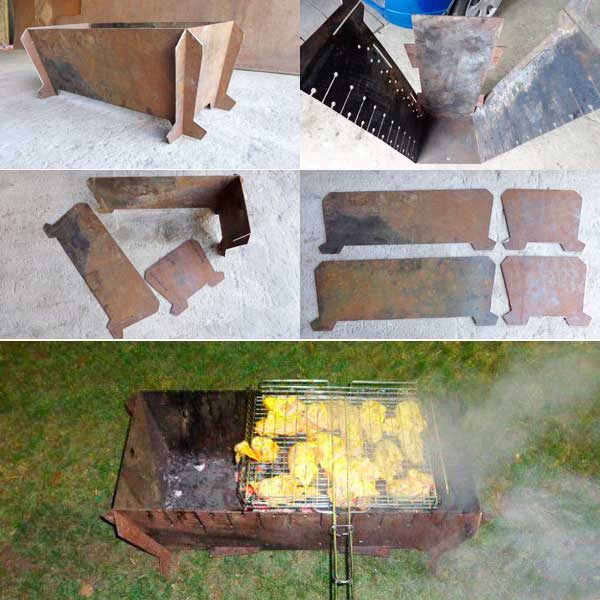

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Выбор материала

После выбора проекта определяем тип материала. Кирпич желательно использовать шамотный (печной), так как он устойчив к высоким температурам. Глина с песком хорошо подойдут в качестве сцепного материала для кладки. Необходимый инструмент.

Перед тем, как начать строить мангал в беседке из кирпича, своими руками составляем список необходимого инструмента, важно чтобы он находился рядом с вами на протяжении всего процесса строительства

• Лопата пригодится для выкапывания места для фундамента, а также засыпки песочной подушки.
• Мастерок послужит для нанесения и выравнивания раствора во время кладки.
• Рулетка не даст ошибиться в размерах.
• Пузырьковый уровень и отвес помогут выполнить печь идеально ровно.
• Деревянная расшивка сделает швы кладки одной формы.
• Ведра. Инструмент для доставки раствора к месту строительства.
• Корыто отлично подойдет для замешивания раствора. Это бюджетная альтернатива бетономешалке.

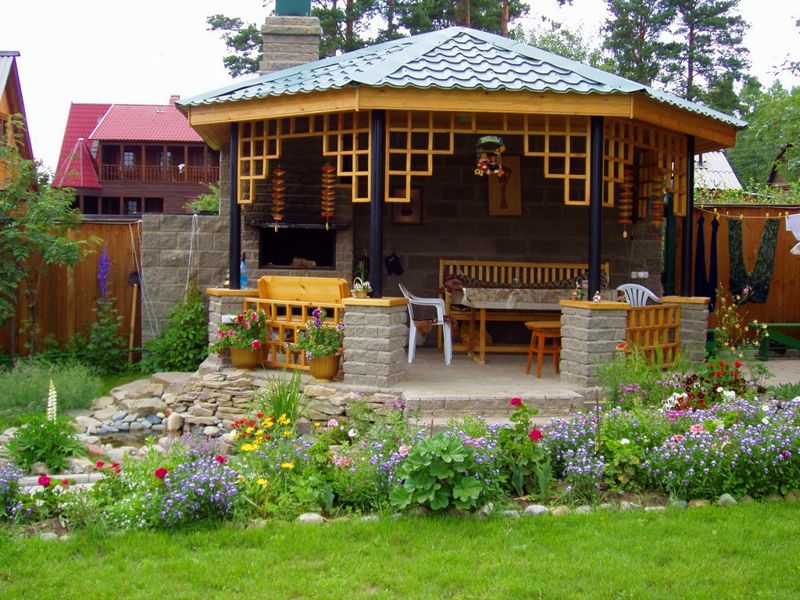

Красивые примеры для вдохновения

Открытая беседка с печью может выглядеть легко и современно, если сделать крышу из поликарбоната и поставить строение на тротуарную плитку. Зеленая лужайка и клумбы с цветами, высаженными вокруг строения, будут приятным дополнением для создания расслабляющей атмосферы в жаркую летнюю пору.

Беседка из дерева и камня производит весьма внушительное впечатление, особенно в соседстве с водой. Красивая печь, удобная мебель и много свободного пространства – именно то, что нужно для отдыха на природе как в дневное, так и в вечернее время.

Беседка, оснащенная печью, может иметь ограниченные размеры, предназначаясь для небольшой семьи. Под крышей устанавливается обеденный стол, вокруг которого удобно собраться домочадцам. Оригинальное оформление потолка с объемом, заданным деревянными балками, придает необычность конструкции, а за счет большой площадки, выложенной брусчаткой, появляется дополнительное пространство для гостей.

Полуоткрытая беседка с камином станет чудным местом для вечернего отдыха летом. Сочетание дерева и кирпича позволяет сохранить баланс между легкостью и основательностью конструкции. Вопрос защиты от холодного ветра решается с помощью штор

Дополнение в виде вьющихся растений позволяет почувствовать внутри беседки изолированность от внешнего мира, что немаловажно при желании настроиться на спокойный отдых

Открытая беседка с двускатной крышей интересна конструкцией самой печи и зоной приготовления пищи, решенной в духе углового кухонного гарнитура. Фактурная кладка кирпича придает беседке особую архитектурную ценность. Такая летняя кухня будет удобна и для хозяйки, и для ее гостей.

Открытую беседку с шатровой крышей можно укомплектовать русской мини-печью и грилем, пол отделать цветным камнем и установить здесь обеденную группу с круглым столом и стульями на металлической основе. Получится просторная площадка для отдыха с круговым обзором. Это особенно интересно при наличии богатого ландшафта.

Обзор строительства беседки с барбекю смотрите в видео ниже.
