Делаем регистры отопления своими руками из гладких и профильных труб

Свариваем конструкцию

Этот процесс выполняют так:

1. Трубы выставляют своими руками так, чтобы между ними поместились вырезанные 10-см круглые трубки. Отверстия должны «смотреть» в стороны. Концы профильных труб должны находиться на одной прямой линии.
2. Под круглые трубки подставляют деревянные планки или другие предметы (например, гаечный ключ) так, чтобы первые разместились и плотно прилегли к сделанным отверстиям.
3. Прихватывают сваркой 25-мм трубки. В двух или трех местах трубки приваривают к профильным трубам. Если выполняются две прихватки, то они должны располагаться так, чтобы линия между ними представляла диаметр трубки. Если планируется сделать три прихватки, то их равномерно рассредоточивают по длине трубки. Выбрав один из этих способов, фиксируют каждый конец перемычки.
4. Ставят конструкцию в вертикальное положение и приступают к приварке перемычек профильной трубы. Специалисты рекомендуют сначала выполнить тонкий шов с помощью малого тока. Благодаря этому заполнятся все щели. Далее нужно сделать толстый основной шов. Делают его, увеличив сварочный ток. Этот совет в первую очередь адресован новичкам. Профессионалы могут сразу сделать красивый, прочный и надежный толстый шов. Так проваривают швы на каждом конце перемычки.
5. Очищают внутреннее пространство сделанной конструкции от металлического мусора и шлака.
6. Прикладывают заглушки (вырезанные из листового металла прямоугольники или квадратики) к торцам профильных труб и прихватывают их так, как прихватывали перемычки.
7. Приваривают заглушки к торцам основания радиатора. В конце получится черновая конструкция, в которой еще нужно сделать отверстия для впуска и выпуска воды.
8. Обрабатывают сварочные швы. Части швов, которые очень выступают, сбивают молотком, который мог лежать возле радиаторного ключа. Вместо молотка может подойти большой гаечный ключ. Далее каждый шов обрабатывают болгаркой. Благодаря шлифовке они станут гладкими.
9. Отверстия в почти готовом радиаторе сверлят в зависимости от того, как он будет подключаться. Вообще желательно сделать четыре отверстия. Ненужное закроется заглушкой. Затем, в случае необходимости, оно будет использовано. Отверстия можно делать в торцах труб или в нижней и верхней стороне созданной конструкции. Опять же все зависит от особенностей подключения. Если дырочки должны быть в торцах профильных труб, то их не делают по центру торцов. Верхние отверстия размещают ближе к верху конструкции, нижние — ближе к низу.
10. К сделанным отверстиям приваривают разрезанные пополам муфточки на 15 мм. Сначала их прихватывают, а потом делают основной сварочный шов. Внизу вместо муфточек можно использовать переходные колена. Конечно, на конце каждого из них должна быть внутренняя резьба.
11. Зачищают все швы, заглушают три отверстия и через последнее наливают воду в радиатор . Вода должна поступать под давлением. Можно закачать воздух. В любом случае проверяют надежность швов. Если есть проблемные места, их обозначают и затем дополнительно проваривают, спустив перед этим воду. Если нет, то это хорошо.
12. Чистят внешнюю поверхность. обрабатывают, а точнее моют ее обезжиривателем и красят термостойкой краской, которая стояла рядом с инструментами и радиаторным ключом.
13. В одно из верхних отверстий устанавливают кран Маевского (ключ от него ставят в надежное и в то же время доступное место). Также можно зафиксировать запорную арматуру.

Особенности выполнения монтажа

Ничего особо сложного в установке регистра отопления нет. Затруднения возможны только при его сварке из отдельных труб. Если большого опыта выполнения сварочных работ не имеется, то лучше сначала попрактиковаться. При покупке готового прибора заводского изготовления проблем с монтажом вовсе не должно возникнуть.

Навешивание на стены трубного регистра производится с помощью мощных кронштейнов (крюков). Если он ставится на пол, то хватит и железных ножек

Важно помнить, что рассматриваемый обогреватель из стали весит достаточно много. Плюс еще добавляется вес воды внутри, поэтому крепления и подставки должны быть сверхнадежными

Торцы трубы-секции закрываются специальными сферическими заглушками или завариваются с применением небольших стальных кругляшей, вырезанных из листового железа. Штуцеры с наружной резьбой для установки крана отвода воздуха и подключения к отопительной системе врезаются непосредственно в стенки трубы либо в торцевую пластину.

Поверхность созданной из стали батареи стоит покрыть термостойкой краской. Благодаря ей прибор не только станет внешне более эстетичным, но и приобретет дополнительную антикоррозионную защиту.

Подробную инструкцию по созданию регистров отопления своими руками можно прочесть в этом материале.

Способы монтажа

Самодельная батарея отопления собирается из отдельных труб при помощи сварки или резьбы. Первый вариант предпочтительнее и прочнее второго, сварные швы выдерживают давление 13 атмосфер. Регистры для отопления собираются в готовые изделия, а затем присоединяются к отопительному контуру. На стену устройство крепиться кронштейнами, для установки на пол снизу приваривают опоры. Процесс сборки секционного изделия происходит в несколько этапов:

1. Нарезают требуемое количество труб нужных размеров.
2. На заготовках делают разметку, отмечая места присоединения патрубков.
3. Соединяют трубы и патрубки.
4. Приваривают заглушки, устанавливают кран сливной.
5. Изделие присоединяется к системе отопления.

Совет. Патрубки располагаются ближе к краям регистра – циркуляция теплоносителя в этом случае будет интенсивнее.

«Самовар» для обогрева. В некоторых случаях самодельный регистр дополняют ТЭНом и расширительным бачком – получается самостоятельный отопительный прибор, получивший название самовар. Он не связывается с общей системой отопления, обогревает помещение автономно от сети напряжением 220 В. Достаточная мощность ТЭНа – 1,5 кВт, что чуть мощнее чайника. Для удобства к электронагревательному элементу подключают терморегулятор. Сделать самовар своими руками можно из круглых или профильных труб, модели могут быть стационарными или переносными, используемыми для обогрева неотапливаемой бытовки, кладовки, гаража. В этих случаях в качестве теплоносителя лучше использовать не воду, а антифриз или масло.

Выбор материалов

Решившие самостоятельно изготовить радиаторы отопления должны определиться с выбором материала. Это может быть водопроводная труба среднего диаметра или профильная труба. Первый вариант более надёжный, но требует большего мастерства при изготовлении.

Многие выбирают профильные трубы для радиаторов отопления. Своими руками намного легче работать с этим материалом по следующим причинам:

• Легко фиксировать в заданном положении.

Большая вариативность для дизайнерского оформления. Например, вертикальные серебристые батареи во всю стену, имитирующие стальные колонны.
Большая плоскость теплоотдачи, чем у круглого варианта тех же габаритов.
Возможность компактного размещения вдоль стены и экономия жилого пространства.
Легко сделать из остатков производства. Стало быть, большая экономия в финансовых затратах.

Изготовление своими руками

Одним из преимуществ использования регистров в отопительных системах считается вероятность их независимого производства. Для этого чаще всего используют металлические трубы круглого сечения. Невзирая на то, что коэффициент теплоотдачи регистра отопления в этом случае не будет безупречным — ход производства не потребует специальных навыков.

Для самостоятельного изготовления этого отопительного элемента понадобится труба диаметр от 40 до 70 мм. Наибольшее значение сечения приведет к значительным потерям тепла при циркулировании теплоносителя.

Сделать своими руками отопительный прибор можно по последующей схеме проведения работ:

1. Вычисление оптимальных характеристик отопительного устройства — диаметра трубы, общей протяжённости секции.
2. Формирование чертежа для вычисления оптимального числа использованного материала.
3. Осуществление работ по производству отопительного регистра.
4. Контроль конструкции на герметичность.

Для исполнения поставленной задачи понадобится стальная труба, специализированная для формирования главных регистров и магистраль наименьшего диаметра. С ее помощью отопительные приборы будут объединены друг с другом и системой обогрева. Кроме того, потребуются специальные торцевые заглушки на трубы.

На первом этапе следует с помощью болгарки подрезать трубы до необходимой длины. Применять сварочный аппарат для этого не рекомендовано, так как в торцах отопительного регистра из выпуклой трубы сформируется наплав.

Потом производятся отверстия для подсоединения патрубков. Сварным аппаратом привариваются патрубки и устанавливаются торцевые заглушки. Для обеспечения безопасной работы следует определить воздухоотводчик и спускной клапан. Они устанавливаются в верхней части системы, но в обратной стороне относительно места подсоединения к отоплению.

В отдельных случаях производится усовершенствование традиционной схемы стального или биметаллического регистра. Она состоит в установке электрического ТЭНа. Самодельный отопительный прибор будет производить тепло с помощью ТЭНа. Но для этого необходимо при монтаже определить запорную арматуру, чтобы теплоноситель мог циркулировать только лишь внутри отопительного устройства. Так можно сделать хороший источник тепла.

Правильная установка отопительных приборов может быть осуществлена 2-мя способами — на резьбовых соединениях или с помощью сварного аппарата. Все зависит от единой массы конструкции, её размеров и характеристик системы теплоснабжения. В целом эксперты советуют руководствоваться теми же инструкциями, что и при установке радиаторов.

Нагревательные приборы являются обязательным элементом любой системы водяного отопления. Обычно они оказываются самой затратной частью. Хорошей возможностью для экономии может быть применение самодельных радиаторов. Их изготавливают из гладких стальных труб круглого сечения либо из профильных труб. Последний вариант несколько дороже, но позволяет уменьшить глубину прибора и получить более эстетичный внешний вид.

Использование профильной трубы для изготовления отопительных регистров имеет ряд особенностей. Приступая к работе своими руками или принимая решение о покупке «самоделки», необходимо тщательно взвесить все за и против. Изучение основных правил, по которым изготавливаются регистры отопления из профильной трубы, поможет избежать ошибок при самостоятельной работе и даст возможность сделать грамотный выбор необходимых параметров.

Разновидности отопительных регистров

Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.

Материалы для изготовления

Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.

Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.

Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.

Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов — чувствительность к условиям эксплуатации — ограничивает сферу применения медных регистров.

Конструктивное исполнение

Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:

• Секционные;
• Змеевиковые.

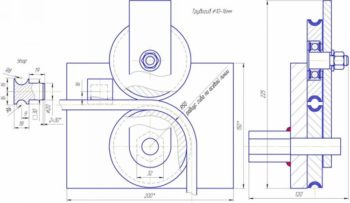

Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.

Существует три варианта исполнения присоединительных патрубков:

• Резьбовой;
• Фланцевый;
• Под сварку.

Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.

В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:

• «Нитка»;
• «Колонка».

Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.

При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.

Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200-250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.

Как сделать радиатор из труб своими руками

Для изготовления самодельного радиатора нужно уметь работать со сварочным аппаратом и иметь навыки «обращения» с болгаркой

Важно правильно определить размер источника тепла – для этого нужно рассчитать необходимую мощность

Принцип работы самодельного прибора

Расчет мощности батареи

Мощность радиатора для жидкостного отопления зависит от площади поверхности прибора и теплопроводности материала. Для расчета мощности используют специальные формулы, но неспециалисту непросто ориентироваться в сложных уравнениях. Если планируется отопление хозяйственных построек, где не нужны точные значения, можно взять за основу чугунную батарею.

К примеру, мощность одной секции чугунного радиатора составляет 160 Вт, а ее объем – 1,45 литра. Чтобы заменить стандартный чугунный прибор из 10 секций на обогреватель из труб, необходимо количество труб, вмещающих 14,5 литра жидкости.

Согласно нормам, в жилых зданиях на каждый квадратный метр помещения требуется 1 Квт мощности отопительного прибора. Это значение увеличить при расчете системы в домах с плохой теплоизоляцией.

Необходимые материалы

Чтобы не бегать в поисках недостающей мелочи, желательно сразу приготовить все необходимые материалы и инструменты. Для самодельного радиатора объемом 14,5 литра потребуются:

• труба из углеродистой стали длиной около 2 метров и диаметром 10-12 см с толщиной стенок 3,5 мм;
• стальной лист толщиной не менее 3,5 мм для торцевых заглушек;
• водопроводная труба для пропускных каналов;
• два сгона диаметром 2,5 см;
• арматура для усиления жесткости;
• резьбовые соединения для врезки в систему.

Дешевле приобретать материалы в пунктах приема металлолома, но для постоянного жилья лучше сделать выбор в пользу новых гладких стальных труб. Нет смысла брать для регистров трубы диаметром более 12 см – это увеличит объем теплоносителя, повысит нагрузку на котел и текущие расходы на отопление.

Технология изготовления

Двухметровую стальную трубу разрезают на три одинаковых части и в каждой из деталей вырезают по два отверстия для присоединения пропускных трубок. Отверстия должны находиться на расстоянии 5 см от торца и располагаться в разных концах под углом 180 градусов относительно друг друга.

На следующем этапе из листов стали вырезают круглые заготовки для закрытия торцов. Диаметр крышек должен соответствовать размеру трубных отверстий. Заглушки приваривают к торцам, закрывая элементы для регистров.

Трубки для подачи теплоносителя приваривают к отверстиям, получая конур для движения горячей воды. Чтобы придать конструкции прочность, трубы соединяют между собой арматурой. В больших регистрах предусматривают дополнительные страховочные перемычки

Важно, чтобы расстояние между секциями было на 0,5 см больше диаметра основной трубы

После завершения сварочных работ, самодельные радиаторы из труб обязательно проверяют на прочность. Перед испытанием нижнее отверстие закрывают, а в верхнее подают воду под давлением, полностью наполняя прибор. Если протечек нет – батарею устанавливают в систему. Для напольного монтажа приваривают ножки или предусматривают кронштейны. В отопительных системах с естественной циркуляцией регистры устанавливают с небольшим уклоном по ходу движения теплоносителя.

Аналогично изготавливают радиатор для ванной комнаты в виде змеевика или лесенки. Для полотенцесушителя нет смысла брать трубы с большим диаметром – чем больше планируется перекладин, тем меньше должен быть обхват трубы. Если вместо стальных труб взять медные, получится долговечный и практичный прибор.

Змеевик для ванной

Если вы никогда не пользовались сварочным аппаратом, настоятельно не рекомендуем учиться этому непростому делу на отопительных устройствах. Даже если очень хочется установить дома самодельные радиаторы, лучше доверить их сварку специалисту.

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

Типы регистров из гладких труб

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

Это змеевидный регистр отопления

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

Регистры из квадратных труб

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Регистр с пластинами будет иметь теплоотдачу намного выше

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Регистры из профильной трубы

Профильная труба в сечении образует форму, отличную от круга: квадрат, прямоугольник или овал. Сделать регистры можно из любого вида профиля. Хотя изделия получаются компактнее и привлекательнее по виду аналогов из круглых труб, процесс изготовления несколько сложнее. Для этого понадобятся:

• труба прямоугольная сечением 60*80 мм (или другой вид профиля);
• труба дюймовая для перемычек сечением 25*25 мм;
• заглушки для профильной трубы;
• кран Маевского для устранения «завоздушенности» системы;
• болгарка, ножовка;
• сварочный аппарат.

Последовательность действий при изготовлении трехтрубного секционного регистра из прямоугольного профиля следующая.

Прямоугольная труба нарезается на отрезки нужного размера в необходимых количествах.

На нарезанных металлических отрезках делается разметка для выреза отверстий, в которые в дальнейшем привариваются перемычки-патрубки. Отверстия вырезаются.

Для перемычек используется 4 трубы дюймовых (25*25 мм).

Заглушки на профильную трубу нарезаются из листового металла 3 мм толщиной. Размеры прямоугольных заглушек по периметру на 1,5 мм меньше с каждой стороны, чем сечение профильной трубы – для заполнения пространства сварочным швом.

Трубы раскладываются горизонтально, строго по отверстиям прикладываются перемычки.

Перемычки-патрубки точечно «прихватываются» сваркой: делается 3 точки для того, чтобы в процессе дальнейшей работы не было перегибов или перекосов.

ПОСМОТРЕТЬ ВИДЕО

Изделие устанавливается вертикально. Все перемычки привариваются полным сварным швом.

Как сделать регистр своими руками

Чтобы сделать самодельный регистр отопления из труб, понадобится 3 профильных трубы прямоугольного сечения 60х80 мм и толщиной стенок 3 мм, а также 4 круглых трубы диаметром 25 мм, заглушки из листового материала с толщиной стенок 3 мм.

• По торцам труб отмеряют и вырезают отверстия под перемычки. Центральную трубу прорезают с 2-х сторон.
• Раскладывают профильные трубы горизонтально, прокладывают между ними перемычки строго по отверстиям, затем приваривают их.
• Теперь изделие устанавливают вертикально.
• Сварные швы создают герметичность при давлении до 13 атм.

Теплообменник для бани

В бане энергия печи передается воде. Изогнутую трубу располагают внутри топки, при этом змеевик не контактирует с огнем. Так как горячая вода поднимается вверх, на смену ей приходит холодная. В замкнутом водяном контуре происходит круговорот, повышающий температуру во всей системе. Змеевик для бани делают из нержавеющей стали, другие материалы не выдерживают столь тяжелых условий эксплуатации.

Мастера выкладывают печь, встраивая вовнутрь нее теплообменник (регистр), который затем соединяют с водяным баком. Оптимальный способ размещения теплообменника – напротив проема, через который дымовые газы устремляются в дымовой канал. Конструкция регистра бывает П-образной и сваренной из труб. Иногда используют и готовую секцию чугунной батареи. Из-за малой величины естественного давления используют трубы с диаметром от 25 мм и длиной не более 2,5-3 м.

Размеры регистра выбираются в зависимости от мощности печи. Чтобы нагреть 100 л воды, понадобится труба длиной 2 м и диаметром 40 мм. Тепловая мощность такого теплообменника будет равна 2 кВт.

• Теплообменник лучше смонтировать одновременно с кладкой печи после возведения фундамента. В этом случае размер топливника легко согласовать с размером регистра.
• Между трубами теплообменника и топливником выдерживают расстояние в 10-15 мм. Змеевик не соприкасается с пламенем, он нагревается от раскаленного воздуха. Через резьбовые соединения изогнутая труба соединяется с баком.
• Изогнутая труба, намотанная на металлический дымоход, также может нагревать воду (температура на выходе достигает 500 С).
• Специалисты используют жаропрочные уплотнители в местах соединения теплообменника и водопроводных труб.
• Тяжелые сварные конструкции устанавливают в кирпичных печах (в железной для нее трудно найти место).
• Дымоход печи с теплообменником прочищают чаще, так как в нем образуется на порядок больше сажи вследствие неполного сгорания топлива.
• Чтобы нагрев жидкости происходил еще быстрее, в систему вводят циркуляционный насос для искусственного перемещения воды.
• Теплообменник заполняют холодной водой до того, как печь нагреется.
• С целью не допустить разрыва труб при минусовых температурах, нужно предусмотреть возможность полного слива воды из системы.

Изготовленный своими руками регистр – хорошая возможность сэкономить. Теплообменники из гладких или профильных изделий выдерживают скачки давления и температуры, а высокая теплоотдача позволяет применять их для обогрева больших помещений.

Для системы теплоснабжения крупных помещений нецелесообразно применять обычные фабричные батареи и радиаторы. Они имеют очень небольшую тепловую отдачу и мощность. В качестве альтернативы можно рассматривать регистры отопления.

Отопительные приборы под названием регистры представляют собой несколько складных труб, находящихся параллельно друг к другу и соединённых меж собою перемычками. По трубам перемещается теплоноситель, передавая тепло железным стенкам регистра, которые обогревают воздушное пространство в помещении.

В качестве теплоносителя может быть применена вода или антифриз, устраняющий замерзание труб отключённой системы в прохладное время года. В независимых регистрах отопления с цилиндрическим электронагревателем (ТЭН) теплоносителем может быть и масло, тогда независимый регистр считается наиболее мощным аналогом домашних масляных радиаторов. Они приобрели обширное распространение благодаря несложности конструкции, надёжности и ряду иных преимуществ.

Изготовление регистров для отопления своими руками

Одним из преимуществ применения регистров в отопительных системах является возможность их самостоятельного изготовления. Для этого чаще всего применяют стальные трубы круглого сечения. Несмотря на то что показатель теплоотдачи регистра отопления в этом случае не будет идеальным – процесс изготовления не потребует особых навыков.

Для самостоятельного производства этого отопительного элемента потребуется труба диаметром от 40 до 70 мм. Большее значение сечения приведет к значительным потерям тепла при циркуляции теплоносителя. Сделать своими руками регистр отопления можно по следующей схеме проведения работ:

1. Расчет оптимальных параметров отопительного прибора – диаметра трубы, общей протяженности секции.
2. Составление чертежа для вычисления оптимального количества материала.
3. Выполнение работ по изготовлению отопительного регистра своими руками.
4. Проверка конструкции на герметичность.

Для выполнения поставленной задачи потребуется стальная труба, предназначенная для формирования основных регистров и магистраль меньшего диаметра. С ее помощью регистры будут соединены друг с другом и системой отопления. Также понадобятся специальные торцевые заглушки на трубы.

На первом этапе необходимо с помощью болгарки обрезать трубы до нужной длины. Использовать сварочный аппарат для этого не рекомендуется, так как на торцах отопительного регистра из круглой трубы сформируется наплав. Затем изготавливаются отверстия для подключения патрубков. Сварочным аппаратом привариваются патрубки и монтируются торцевые заглушки. Для обеспечения безопасности работы самодельного регистра отопления необходимо установить воздухоотводчик и спускной клапан. Они монтируются в верхней части конструкции, но на противоположной стороне относительно точки подключения к отоплению.

В некоторых случаях выполняется модернизация традиционной схемы стального или биметаллического отопительного регистра. Она заключается в установке электрического нагревательного ТЭНа.

Так можно сделать автономный источник тепла, который не будет зависеть от работы водяного отопления. В случае аварии или проведения технических работ самодельный отопительный регистр будет генерировать тепло с помощью ТЭНа. Но для этого следует при монтаже установить запорную арматуру, чтобы теплоноситель циркулировал только внутри отопительного прибора.

Как рассчитать теплоотдачу?

Требуемое количество материала можно рассчитать, исходя из температурных параметров, которые требуется получить в помещении. На бытовом уровне этот шаг обычно пропускают – делают регистры отопления своими руками «на глазок» по принципу «чем больше, тем лучше».

Но лучше произвести простые расчёты теплоотдачи, для чего не нужно быть математиком. Потребуется лишь:

1. Вычислить площадь помещения.
2. Узнать о свойствах теплопередачи стали.
3. Подобрать оптимальный диаметр трубы.

Площадь помещения рассчитывают умножением размера его длины на размер ширины (S = L*W). Однако для более точных расчётов рекомендуется вычислить объёмный параметр, добавив к вычислениям значение высоты (H).

Так, окончательная расчётная формула приобретает вид:

V = L*W*H

К примеру, требуется вычислить V помещения, где длина 5 м, ширина 3 м, высота 2.15 м. Получают объём помещения: V = 5*3*2.15 = 30.25 м 3 . Опираясь на это базовое значение, следует вести дальнейшие расчёты, определяющие количество тепла, размеры и число регистров отопления для изготовления своими руками.

Прежде всего, рассчитывается требуемое количество тепла на вычисленный объём помещения для достижения необходимой внутренней температуры (Вт):

Qп.т = V * k (Tвн – Tнар),

где V объём помещения; k – коэффициент теплопередачи стен здания; Tвн – температура внутри; Tнар – температура снаружи.

Количество тепла выделяемого одним регистром можно рассчитать по формуле:

Qр = q * L * (1-n),

где: q – тепловой поток от каждой горизонтальной и вертикальной трубы регистра (примерно 20-30 Вт/м); L – длина вертикальных и горизонтальных труб регистра (м); n – коэффициент неучтённых тепловых потоков (для металлических труб – 0,1).

К категории неучтенных потерь тепла также относится вытяжка в гараже. Если установлен механический тип, коэффициент n требуется увеличить, как минимум до 0,2.

Число регистров, соответственно, определяется формулой:

Nр = Qп.т. / Qр

Подобная методика расчётов специалистами-проектировщиками, скорее всего, будет оцениваться как упрощённая и грубая форма. Однако такой подход всё-таки видится более рациональным действием, чем расчет и изготовление регистров своими руками на глазок, без каких-либо расчётов.
