Проходные выключатели без проводов

Что такое беспроводной выключатель

Вай-фай выключатель света — это устройство, включаемое в цепь источника освещения. Оно состоит из:

• передатчика (пульта или выключателя);
• реле для приема сигнала (актуатора). Он устанавливается непосредственно перед электрическим прибором.

Как выглядит беспроводной выключатель

Использование устройства решает две основные задачи:

• исключение монтажа дополнительной электропроводки;
• возможность управления приборами освещения на расстоянии.

К сведению! Размыкает и замыкает цепь электросети актуатор. Это происходит при поступлении от передатчика соответствующего сигнала. Его подает сам беспроводной выключатель света путем преобразования в радиосигнал энергетического импульса. Актуатор считывает этот сигнал.

Несмотря на кажущуюся простоту устройства, оно достаточно высокотехнологичное. Беспроводной проходной выключатель обеспечивает комфорт при использовании электрических приборов в местах обитания.

Классификация по типу управления

По способу управления беспроводные выключатели подразделяются на три группы. В первую входят электронные приборы, контролирующие систему освещения при помощи механических кнопок. Во вторую включены модели, имеющие сенсорное управление.

Беспроводные выключатели могут иметь как одну рабочую клавишу, так и 2-3. Это дает возможность подключить к управляющему модулю сразу несколько осветительных приборов. Правда стоимость многоклавишных изделий будет несколько выше, чем у аналогов с одной клавишей

Третью группу составляют устройства, оснащенные пультом дистанционного управления. Он подает цифровые сигналы выключателю, который их принимает и активирует или деактивирует осветительные приборы.

При управлении выключателем дистанционный пульт не дает заметных помех и не оказывает негативного влияния на работу прочей аппаратуры, имеющейся в доме. Движению радиоволн не препятствуют ни стены, ни мебель, ни какие-либо другие вертикальные элементы обстановки

Наличие пульта дает возможность хозяину параллельно активировать до 8 беспроводных систем и позволяет регулировать освещение во всей квартире или доме, не вставая с дивана.

Радиус действия прибора зависит от таких критериев, как:

• общая планировка помещения;
• специфические конструкционные особенности;
• тип материалов, на которых размещены рабочие компоненты.

Сам выключатель оснащается блоком автономного питания, получающим необходимую энергию от аккумуляторных батареек. Область действия пультов ДУ обычно составляет 25 метров. Для корректного обслуживания крупногабаритных помещений рекомендуется ставить ретранслятор, иначе поданный сигнал просто не «добьет» до принимающей станции.

Проверка и программирование приёмника на передатчик

Подобные комплекты обычно продаются уже синхронизированными, однако для начала следует это проверить. Для испытаний понадобится шнур с вилкой и патрон с недлинным присоединённым проводом.

Зачистив концы фазного и нулевого провода, нужно присоединить их к приёмнику со стороны двухконтактного клеммника. С обратной стороны к крайним контактам присоединяется патрон с лампой. Штепсельная вилка включается в сеть, после чего необходимо попробовать нажать на клавишу выключателя. Если лампа зажглась, значит, всё в порядке. Если же ничего не происходит, нужно кратковременно нажать на кнопку приёмника – питание должно пойти, излучатель засветиться. В этом случае придётся программировать приёмник.

Пример подключения осветительного прибора к приёмникуОборудование работает в штатном режиме, светодиод светится при включённой лампе

Программирование передатчика, синхронизация оборудования

Здесь всё крайне просто. Питание при синхронизации должно подаваться. Необходимо нажать на командную кнопку приёмника и удерживать её, пока светодиод не начнёт мигать. Далее кнопку нужно отпустить. Теперь остаётся лишь нажать на клавишу выключателя, после чего лампа загорится, что будет означать успешную синхронизацию оборудования.

Моргающий светодиод говорит о готовности к синхронизации

Watch this video on YouTube

Особенности и принцип работы дистанционного выключателя света

Более подробно остановимся на беспроводной системе управления. Она включает в себя комплект оборудования, который применяется для управления уровнем освещенности в квартире или доме.

Для управления используется не стандартный выключатель, а специальный пульт ДУ или телефон (про это частично упоминалось выше).

Как подключить проходной выключатель, схема: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Пульт управления (в зависимости от модели) может быть рассчитан на различное число каналов. Он может действовать на одно или целую группу светильников (до нескольких десятков).

В наиболее продвинутых системах включение производится с помощью датчика движения, подающего сигнал о необходимости включения света в случае приближения человека к контролируемой зоне.

Если правильно настроить датчик движения, он будет реагировать только на человека.

В основе дистанционного выключателя лежит радиопередатчик. Именно он передает сигнал о включении/отключении на осветительные устройства.

Дальность действия, как отмечалось выше, в большинстве устройств составляет до 30 метров. Но в продаже можно найти модели, способные передавать сигнал на расстояние до 300 метров.

Радиопередатчик получает сигнал с пульта ДУ, а далее передает его на источники света. Пульт ДУ, как правило, имеет два канала, но бывают и восьмиканальные модели.

Управление может осуществляться и с помощью выключателя, в который встроен передатчик.

В комплект с беспроводным дистанционным устройством часто включается радиолокатор. Он применяется для подключения пульта и розеток. С его помощью управление может производиться через мобильный телефон. Такие устройства получили название GSM-выключателей.

Управление может производиться одним из следующих способов:

• По звонку;
• Путем отправки SMS-сообщения.

Как работает беспроводной Wi-Fi выключатель

Сегодня большую популярность завоевали беспроводные розетки и выключатели. То есть приборами освещения можно управлять дистанционно прямо со смартфона с использованием Wi-Fi. Чтобы включать и выключать свет, не понадобится даже вставать с места. Настроенный смартфон будет не только выключать и включать электроприбор, но и задавать мощность, устанавливать таймер.

Обратите внимание! Очень удобно выключать свет в другой комнате, не заходя туда. Оставленный включенным электроприбор можно будет отключать, даже выйдя из жилища

Беспроводной переключатель света принимает сигналы в пределах установленного инструкцией охвата. Обычно даже самые простые устройства хорошо работают в пределах дома, в том числе через мебель и стены.

В зависимости от целей, площади жилища, количества подключений технические характеристики прибора могут отличаться. При выборе следует учесть:

• потребляемую мощность;
• тип питания;
• площадь зоны действия;
• температурный режим;
• конечную нагрузку;
• тип управления (выключателем, пультом, приложением на смартфоне);
• дизайн и материал устройства.

Дополнительно в комплекте могут идти таймер, подсветка.

Обратите внимание! Беспроводные выключатели очень компактны. Цена отличается от количества функций

Для квартиры (дома) выбирают более функциональные модели, а для подсобных помещений вполне подойдут варианты попроще.

Области применения

При желании можно поставить беспроводные выключатели с пультом ДУ

Бесконтактный выключатель целесообразно эксплуатировать в нескольких ситуациях:

• Перенос старого устройства. При наличии громоздкой меблировки прибор можно установить на стену, в шкаф, на зеркало.
• Устранение монтажных ошибок. В процессе переноса электролинии исключается штробление стены. Достаточно подключить устройство с пультом или без него.
• Маленькое помещение. Беспроводные приборы – накладные, поэтому не нужно прокладывать кабель. Прибор поместится на журнальном столике, тумбе, комоде, барной стойке.
• Обеспечение комфорта пользования электроприборами. Бесконтактная система занимает минимум места, легко управляется и отличает технологичностью.
• Проживание в деревянном доме. При обустройстве скрытой проводки стоит соблюдать требования безопасности, а открытая сеть подвержена механическим повреждениям. Подключение дистанционных гаджетов будет экономным и простым решением.
• Контроль освещения в нескольких комнатах. Маленькое устройство с пультом ДУ позволяет управлять источниками света из 2-3 зон.
• Необходимость дополнительных устройств включения. Выключатели ставятся после окончания строительства без нарушения отделки и коммуникаций.
• Включение и отключение света на большом расстоянии. Прокладка кабеля обойдется дорого, а радиовыключатель в зависимости от модели работает в диапазоне до 350 м.
• Сохранение дизайнерской концепции. При невозможности монтажа выключателей в нишу или накладным способом беспроводное устройство дополнит любой интерьерный стиль.

Плюсы и минусы систем

Беспроводные устройства для управления осветительными системами практичны, удобны и современны.

К основным достоинствам модулей относятся такие позиции, как:

элементарная установка, не влекущая за собой демонтажа финишной отделки стен, штробления и прокладки дополнительных ответвлений проводки;
возможность контроля сразу всех осветительных приборов, имеющихся в помещении, через единый пульт управления (смартфон, планшет, стационарный компьютер с выходом в интернет);
широкий радиус приема подающегося сигнала – от 20 до 350 метров в зависимости от модели, планировки и степени загруженности помещения предметами мебели и элементами интерьера;
абсолютная эксплуатационная безопасность для жильцов – прибор рассчитан на минимальный уровень рабочего тока и даже при неосторожном использовании или нарушении конструкционной целостности не нанесет никакого вреда человеческом здоровью.

Список недостатков не так широк, но, все же, нескольких важных пунктов в нем есть.

Чаще всего в упрек беспроводным модулям ставят более высокую стоимость по сравнению с проводными аналогами и невозможность использования системы в случае полной разрядки батареи в пульте ДУ

Негативно действует на работоспособность прибора нестабильный Wi-Fi. Приемник не улавливает слабый, плохо выраженный сигнал, и блокирует возможность пользователя включать/выключать домашние осветительные приборы.

Сфера применения

Традиционные выключатели постепенно отходят в прошлое из-за неудобства применения, сложности подключения и установки, а также небольшому ресурсу. Беспроводные же аналоги обладают лучшими качествами.

Они отличаются стильным внешним видом и устанавливаются в течение нескольких минут.

Применение таких изделий актуально в следующих случаях:

• При переносе старого выключателя, когда его установке мешают предметы мебели. Крепление нового устройства производится в любой точке комнаты — на стену, зеркало, шкаф или другой элемент комнаты.
• Для устранения ошибок электриков. При монтаже проводки часто совершаются оплошности, которые влияют на комфорт проживания в квартире или доме. В таких случаях не обязательно делать штробу или планировать дорогостоящий ремонт — можно установить беспроводной выключатель (с пультом или без него).
• При дефиците пространства. Классический вариант — выключатель проблематично установить на шкаф или другой предмет интерьера по причине сложности крепления. Беспроводные аналоги являются накладными, а их установка доступна даже новичкам. Кроме того, в процессе монтажа нет необходимости прокладывать кабель и ломать голову над его маскировкой. А радиовыключатель можно поставить в любом месте, будь это журнальный стол, барная стойка, тумбочка или другой предмет мебели.
• В деревянных домах. Преимущество зданий, изготовленных с применением деревянных материалов, неоспоримо. Они отличаются долговечностью, способностью сохранять тепло, а также небольшой ценой. Но при монтаже проводки возникают проблемы, связанные с повышенными требованиями к безопасности. Оптимальный вариант — монтаж открытой проводки, но она портит внешний вид интерьера и подвержена механическим повреждениям (в том числе и со стороны грызунов). Сделать скрытую проводку в деревянном доме и вовсе проблема. Лучшим решением является монтаж беспроводных выключателей освещения, которые упрощают процесс монтажа скрытой проводки и позволяют сэкономить деньги.
• Для управления освещением из нескольких мест. Бывают ситуации, когда включение света необходимо сделать из 2-3 частей помещения. Чтобы не тянуть провода к каждому выключателю, лучше использовать беспроводные устройства. С их помощью упрощается управление освещением и снижается время на монтажные работы. При желании можно поставить беспроводные выключатели с пультом ДУ.
• При необходимости монтажа дополнительных выключателей. Бывает, что после завершения ремонтных работ выбранное расположение не устраивает и требуется установка дополнительного устройства для управления светом. Монтаж беспроводного выключателя решает проблему.
• Для включения/отключения света на больших расстояниях. Как быть в ситуации, когда включение и отключение лампы необходимо произвести с другой комнаты или даже с улицы? Тянуть провод для монтажа дополнительного выключателя дорого и небезопасно, а возможности новой технологии позволяют избежать таких проблем. Особенность радиовыключателей заключается в большом диапазоне работы — до 350 м (в зависимости от модели). Управление может производиться с помощью простого пульта, который для удобства делается в виде брелока.
• С целью сохранения дизайна помещения. Если монтаж выключателя в углубление невозможен, приходится ставить накладные типы изделий, которые портят внешний вид комнаты и выглядят не очень солидно. Решение проблемы — установка беспроводного устройства, которое отличается небольшой толщиной и отлично вписывается в интерьер.
• В качестве альтернативы обычным устройствам. При очередном ремонте в квартире или доме хочется внести какие-то новшества в дизайн, сделать жизнь более комфортной. Одним из путей является монтаж беспроводного дистанционного выключателя. Такие изделия обойдутся дороже, но они просты в установке, имеют солидный вид и обеспечивают легкость управления освещением.

Датчики движения для включения света, схема и принцип работы, как подключить с выключателем в квартире, на лестнице, на улице

Устройство приёмника и его подключение

Для того, чтобы подключить приёмник беспроводного выключателя к сети, необходимо снять с него верхнюю крышку. Это позволит добраться до контактных клемм, а также рассмотреть, как он устроен. На первый взгляд, всё довольно просто. Подобное устройство, при знании его схемы, сможет спаять самостоятельно любой начинающий радиолюбитель.

Приёмник выключателя очень мал

По центру печатной платы можно увидеть командную кнопку, которая выполняет определённые функции. Во-первых, это кнопка настройки. С её помощью можно запрограммировать на приёмник один или несколько передатчиков. К примеру, стандартный выключатель и пару пультов. Второе назначение кнопки – управление подачей напряжения на приборы освещения.

Командная кнопка предназначена как для программирования, так и для управления

Далее можно отметить несколько конденсаторов и реле, которое и регулирует включение и отключение света при помощи микроконтроллера. Если разобраться, какие параметры конденсаторов, контроллера и реле необходимы, можно собрать подобное даже на китайской плате, предназначенной для сборки различных схем.

Главный конденсатор с параметрами 275 В и 0,68 мФ

Ну и, конечно, главное действующее «лицо», после микроконтроллера – это приёмник, который и обеспечивает связь с передатчиком. Он находится с краю. Определить его можно по выходящей из него чёрной антенне в виде провода, свёрнутого в спираль. Кстати, дальность взаимодействия приёмника с передатчиком в условиях квартиры с бетонными стенами составляет 30 м.

Приёмник, который и обеспечивает связь с передатчиком

Коммутационные клеммы приёмника

Если обратить внимание на контактные клеммы приёмника, то можно увидеть, что с одной стороны есть места для присоединения двух проводов, а вот со второй стороны – для трёх. Попробуем разобраться, для чего они предназначены

Двухконтактный клеммник предназначен для ввода питания. К одному контакту коммутируется фазный провод, а ко второму нулевой. При этом, совершенно не имеет значения, где будет питание, а где нейтраль.

Клеммные колодки для подключения питания и его вывода на светильники

Вторая сторона предназначена для выхода на светильники. Если используется одноклавишный выключатель, то работают только 2 крайние клеммы. Центральная включается в работу в случае установки двух- или трёхклавишного выключателя.

Выход питания осуществляется с двух крайних контактов колодки

Конструкция дистанционного выключателя

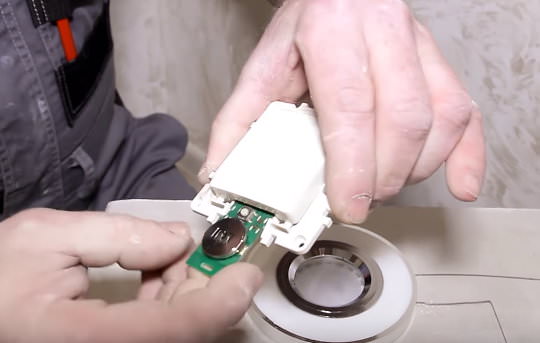

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

Внутри него находится:

электронная плата

центральная кнопка включения/выключения

светодиод для визуализации привязки выключателя и радиомодуля

батарейка тип 27А на 12 вольт

Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.

Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.

И поменяв саму клавишу, вы легко получите из одноклавишного – двух или даже трехклавишный.

Правда при этом придется добавлять еще модули, согласно количеству кнопок.

На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.

По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.

Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!

Схема подключения проводов к контактам радиомодуля беспроводного выключателя выглядит следующим образом:

При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.

L out – фаза выход

N out – ноль выход

К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.

Сбоку от выходных контактов имеется еще три точки под пайку перемычек. Перепаяв их соответствующим образом (как на рисунке) можно изменить логику работы изделия:

Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт «В». При его использовании выключатель будет работать в инверсном режиме.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

• Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
• Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
• INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
• Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
• Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
• BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
• Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
• Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
• Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
• Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Виды беспроводных выключателей

Сенсорный беспроводной выключатель

Беспроводные выключатели для света классифицируются по нескольким параметрам.

По способу управления существуют модели:

• с контролем системы освещения механическими кнопками;
• с сенсорным управлением: коммутация осуществляется пальцами, человеческое тело изменяет электростатическое поле конденсатора, что запускает коммутационную схему; сенсорные модели рассчитаны на 100 тыс. циклов;
• с двухкнопочным пультом ДУ: на выключатель после удерживания кнопки в течение 0,1-1 сек подаются цифровые сигналы, одна кнопка предназначена для включения и регулировки яркости, вторая – для отключения и понижения интенсивности света;
• с Wi-Fi-датчиками: принцип работы – появление импульса после команды с удаленного устройства, частота сигнала составляет 2,4-5 ГГц.

• По количеству каналов в системе. Дистанционный прибор может управлять от 1 до 8 группами светильников вне зависимости от количества лампочек. Многоканальный гаджет позволяет регулировать освещение в квартире или доме, но запоминает адрес «своего» битрейта, т.е. пульта.
• По наличию диммера. Плавная регулировка в бюджетных моделях отсутствует. Умные выключатели с диммерами могут отключать и активировать лампочки, регулировать интенсивность и яркость светового потока.
