Содержание:

Какими могут быть колодцы
- Функции водонапорных колодцев
Какие бывают кольца. Виды и назначение
Кольца бетонные для канализации: размеры, цены и разновидности
- Преимущества и недостатки использования бетонных колодцев для канализации
- Основные виды и общие размеры канализационных колец
Разновидности канализационных колец и сферы их применения
Советы
Проектирование и проведение необходимых расчетов
Цена колодезных или канализационных колец
Разновидности канализационных колец и сферы их применения
Достоинства и недостатки ЖБ-изделий
Рекомендации по установке
- Как выполнить гидроизоляцию

Какими могут быть колодцы

На данный момент есть три типа колодцев, которые используются на загородных участках:

Водонапорные.
Смотровые.
Канализационные.

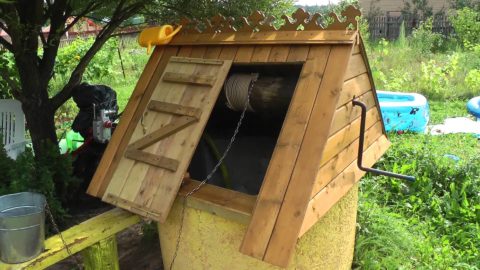

Функции водонапорных колодцев

Основной функцией такой конструкции является обеспечение водой жилого дома. Глубина колодца может быть разной, так как водоносный слой на каждой местности находится по-разному.

Как правило, колодцы с подачей воды шахтные и для их обустройства внутри применяются различные материалы:

Древесина, которой выкладывается по всему периметру внутренние стены конструкции.
Камень (кирпич или природный агломерат), который используется аналогичным образом.
Кольца. Тут выбор такого материала для обустройства довольно широк.

Какие бывают кольца. Виды и назначение

Силикатный кирпич. виды, характеристики, применение и цена

Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:

Канализационные и водозаборные.
Изделия для прокладывания подземных кабельных электросетей.
Коллекторы.
Газопроводные и водозаборные.

Кроме этого, на рынке встречаются такие разновидности:

Кольца с плоским и замковым торцом.
Ремонтные.
Доборные.
Опорные.

Вне зависимости от вида и предназначения, изделия изготавливаются из тяжёлого бетона, марки 200-500, выполняется армирование.

Кольца бетонные для канализации: размеры, цены и разновидности

Что такое планкен? характеристики, виды, применение и цена планкена

В частном и загородном строительстве нередко используются канализационные системы на основе бетонных колец. Подобный тип канализации считается одним из самых экономичных. Ведь цена бетонных колец для канализации невысока, а процесс их монтажа не требует большого количества времени. В результате у владельца дачного участка появляется возможность создать комфортные условия для проживания за городом.

Бетонное кольцо с глухим дном

Наряду с кирпичом и полимерными кольцами, элементы из бетона также применяются для строительства канализации на даче без откачки. Каждый из указанных материалов характеризуется собственными преимуществами и недостатками, однако, бетонные конструкции значительно превосходят параметры других вариантов систем.

Кирпич менее долговечен и требует значительных затрат времени на изготовление кладки, в отличие от готовых элементов, которые нужно просто поместить на дно котлована и зафиксировать. Кроме этого, на основе кирпичной кладки крайне сложно выполнить колодцы большой глубины. Цена канализации из бетонных колец под ключ ненамного превышает стоимость изготовления системы из кирпича. С учетом простоты монтажных работ и минимальных затрат времени такая небольшая переплата вполне оправдана.

Расценки на установку канализации из бетонных колец под ключ:

Кол-во колец	Вместительность, м³	Кол-во потребителей	Цена, руб.
3+2	3,5	1-3	35990
3+3	4,2	2-4	39990
4+2	4,2	3-4	39900
4+3	4,9	3-5	45990
4+4	5,6	4-6	49900
3+3+3	6,3	4-6	59990
Монтаж септика на участках с высоким уровнем грунтовых вод
2+2	2,8	1-2	30990
2+2+2	4,2	3-4	43990

Преимущества и недостатки использования бетонных колодцев для канализации

Многие дачники предпочитают для обустройства системы на дачном участке купить бетонные кольца для канализации, цены этих изделий являются далеко не единственными преимуществом, подтверждающим пользу подобной покупки.

Достоинства бетонных конструкций:

возможность монтажа на участках с любым типом почвы (за счет повышенного запаса прочности кольца из бетона способны выдержать естественное давление, которое формируется в процессе смещения поземных вод или сезонного перемещения грунта);
возможно, использование любых материалов для выполнения гидроизоляции;

Бетонное кольцо для канализации с лестницей

даже если предполагается выполнение монтажных работ своими руками, этот процесс не займет слишком много времени;
за счет ровной внутренней поверхности увеличивается скорость и качество очистки бетонных колодцев;
материал более доступен, чем кирпич или камень;
продолжительный срок эксплуатационной службы без необходимости в проведении ремонтных работ.

Большое разнообразие размеров и цен бетонных колец для канализации позволяет создавать септики любой вместительности и глубины. Этот тип материала обладает высокой гигроскопичностью, поэтому загрязненные стоки могут частично просачиваться через стенки в окружающий грунт. Однако эту проблему можно легко решить с помощью гидроизоляции.

Основные виды и общие размеры канализационных колец

В продаже присутствуют бетонные изделия для строительства канализации двух видов:

Доборные (от 670 руб.).
Стеновые (от 990 руб.).

Стеновые канализационные кольца

Элементы стенового вида применяются для формирования горловины конструкции. Доборные варианты изделий имеют расширенную линейку размеров, причем нестандартных. Они применяются в тех случаях, когда высоту накопительных емкостей по проекту не получается сформировать из элементов со стандартными размерами. С помощью доборных колец можно скорректировать высоту любой конструкции септика.

Бетонные кольца, используемые для строительства дачной канализации, представляют собой элементы правильной округлой формы. Внутренний диаметр изделий находится в диапазоне от 70 до 200 см. Стандартная толщина стенок – 70-100 мкм. Чаще всего для изготовления сливных ям и дачных септиков используется размер 1-1.5 м, цена бетонных колец этого диаметра составляет 1500-2500 руб. за изделие.

Для изготовления колец производители применяют металлическую арматуру и марки бетона с разными характеристиками. Металл, в качестве армирующего компонента, повышает прочность изделий и надежность. Кроме этого, исключается вероятность растяжения конструкции, изготовленной из колец. В свою очередь, бетон обеспечивает коррозийную защиту металлу. В результате конструкция септика не подвергается деформационным изменениям под влиянием нагрузок на сжатие.

Размеры стеновых бетонных колец

Разновидности канализационных колец и сферы их применения

Клей кристалл, его особенности, виды, характеристики, применение и цена

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Советы

При выборе и монтаже колодезного кольца следует придерживаться советов специалистов.

Многие профессионалы советуют не применять асбоцементные или резиновые кольца для колодцев, так как это чревато появлением специфического вкуса в воде. Для технических целей или поливки огорода такие модели подойдут, а вот для внутреннего потребления человеком нет. А также не советуют покрывать кольца битумом или гудроном, если вода планируется потребляться человеком для приготовления пищи.
Реставрация старого колодца путем опускания железобетонных колец вполне возможна, но при некоторых условиях. Для этого необходимо правильно подобрать нужный диаметр, чтобы не разворотить венцы сруба.
Положение колец во время установки должно постоянно проверяться, чтобы они не уходили в сторону. Иначе шахта может получиться загнутой в одну сторону. Стенки должны максимально совмещаться.
Для улучшения скольжения колец при опускании необходимо проливать внешние стенки обычной водой.

Если железобетонные изделия заклинивает при установке, то возможно использование по стенкам образных досок.
При самостоятельном изготовлении бетонных колец необходимо устанавливать форсу для заливки на ровную чистую поверхность.
Заливать бетонную смесь в форму нужно малыми дозами, постоянно трамбуя металлическим прутом.
Железобетонное колодезное изделие, сделанное своими руками, должно быть оставленным для застывания на 3–4 дня.
Для крепости в железобетонную смесь вливают клей ПВА.
Температура на улице при готовке смеси для будущего изделия должна быть не менее +8ºС и не выше +20ºС. Чем выше температура, тем прочнее будет бетон.
Глубина ямы для колодца должна быть не менее одного метра.
Снаружи колодезных колец рекомендуется установить гидроизоляцию. По периметру колодца убирается небольшой слой грунта, затем углубление засыпается песком и накрывается гидроизоляционным материалом. В конце засыпается гравием.

Возвышение колец над уровнем почвы должно составлять не менее одного метра.
Существует ряд ограничений при установке колодезных конструкций для организации канализации. Так, скважины должны располагаться не менее 30 метров от естественного водоема, в трех метрах от деревьев во избежание повреждений корнями. Минимальное расстояние от дома не может быть менее 5 метров.
Часть работ проделывается заранее, например, копка колодца, покупка железобетонных элементов, чтобы не тратить время арендованной техники.
Установка колодцев не рекомендуется при уровне грунтовых вод выше 1,5 метра.
Колодец должен быть установлен в свободном доступе для ассенизаторской машины.
Хорошей защитой для колодца также могут стать дополнительные пластиковые кольца.

О том, как выбрать колодезное кольцо, смотрите в следующем видео.

Проектирование и проведение необходимых расчетов

По нормам санэпидемстанции уровень грунтовых вод должен находиться минимум на 1,5 м ниже дна колодца. В том случае, если предусмотрен сток полуочищенной жидкости. Оптимальное расстояние 2 – 2,5 м.

Если на участке имеется колодец с питьевой водой, септик с перфорированным дном необходимо располагать за 50 м от колодца. Это снизит риск попадания инфекции в воду и развития заболеваний желудочно-кишечного тракта.

От дома до септика расстояние должно быть не менее 10 метров.

Поглотительная способность песка в сутки – 80 литров, супесчаной почвенной смеси – 40 литров, суглинок способен впитать всего 25 литров жидкости, а глина только 5. Исходя из этих показателей, фильтрационные колодцы разрешено устанавливать только на песке или супесчанике. В остальных случаях – только герметичный септик. Среднее суточное количество сточных вод не должно превышать 1 кубический метр.

Проектируют канализационную систему по желанию хозяина участка. Это может быть раздельная система: жидкость из туалета попадает в один резервуар, а сточные воды от стиральной машины, кухни, ванной – в другой. Для оборудования такой многоуровневой системы необходимо иметь достаточно большую площадь участка, так как на маленьком канализационные люки будут встречаться на каждом шагу и портить внешний вид.

Цена колодезных или канализационных колец

Пластиковые кольца для канализации и колодцев имеют следующий ценовой диапазон:

Колодезные кольца фирмы Rodlex серии UN отличаются такой ценовой политикой:

Обустраивая свой загородный дом или дачу, огромное значение придается организации канализации

В этом деле важно выбрать качественный и долговечный материал. Именно таким является пластик

При его производстве используются различные составляющие, которые позволяют увеличить срок службы канализации, конструкция же сохраняет свою легкость и прочность. Эти качества и должны быть присущи материалу, который используют для производства качественных пластиковых колец для канализации. Различные формы изделия без необходимости задействования специальной техники для установки, позволяют произвести работы своими силами.

Разновидности канализационных колец и сферы их применения

Рис. 2 Инженерные сооружения из ЖБИ колец

Рис. 3 Выемка грунта под колодцы спецтехникой

Достоинства и недостатки ЖБ-изделий

Кольца для колодцев, сделанные из железобетона, пользуются большой популярностью и входят в перечень самых востребованных строительных материалов. Это обусловлено их специфическими физическими и конструкционными характеристиками.

К главным преимуществам продукции относятся:

Пролонгированный эксплуатационный период. Бетон, армированный стальной проволокой, нейтрален к любым средам, включая агрессивные, и, по заявлению производителей, способен прослужить не менее 100 лет.
Сохранение жесткости и целостности конструкции на активных грунтах. Колодцы из железобетонных колец монтируются даже в зонах с сейсмической активностью до 8 баллов.
Широкий модельный ряд. Продукция выпускается в самых разных размерах. Это дает возможность подобрать подходящие железобетонные изделия под любые цели и нужды.
Выраженная морозостойкость. Ее обеспечивает крепкая связь между арматурными элементами и бетонной смесью, возникающая после окончательного высыхания заготовки.
Высокая герметичность. Швы плотно прилегают друг к другу в местах соединения и препятствуют проникновению внутрь грунтовых вод и прочих инородных веществ или материалов.

Готовые изделия продаются по оптимальной цене и подходят для обустройства коммуникационных сетей любых масштабов.

В процессе производства колодца из железобетонных колец необходимо строго придерживаться правил установки. Некорректный монтаж приведет к неравномерной нагрузке на стенки и в будущем спровоцирует появление трещин во всей магистрали

К недостаткам причисляются вес и габариты продукции. Для транспортировки и установки обязательно требуются профессиональная техника хорошей мощности и бригада мастеров.

Это неизбежно влечет за собой дополнительные материальные затраты и увеличение общей стоимости монтажных работ.

Ж/б кольца для устройства небольшого колодца на даче можно изготовить собственными руками. Технология самодельного производства детально описана в следующей статье, прочитать которую мы очень советуем.
