Кольца для канализации

Дополнительные элементы для колодцев

Независимо от назначения колодца, одними кольцами при монтаже обойтись не удастся.

Чтобы в будущем вся система функционировала правильно и не давала сбоев, непременно понадобятся следующие элементы:

1. Низовые плиты (днища) – укладываются в основание сооружения, выравнивают базисную поверхность и придают стабильность всей колодезной шахте.
2. Опорные перекрытия – представляют собой бетонный круг с отверстием, закрывающимся стандартной крышкой люка. Принимают на себя и равномерно распределяют по поверхности внешнюю нагрузку. Обеспечивают безопасность всего колодца и предохраняют его от обвала и растрескивания.
3. Доборные кольца – имеют стандартный диаметр, но меньшую толщину. Предназначаются для поднятия текущей высоты колодца на более высокий уровень.
4. Колодезные люки (крышки) – выпускаются в форме правильного круга. В зависимости от условий эксплуатации подразделяются на тротуарные и магистральные. Отличаются высокой прочностью и хорошей стойкостью к интенсивным нагрузкам.

Наличие дополнительных аксессуаров обеспечивает системе полную герметичность, предотвращает проникновение в сеть сточных вод, в зимний период времени защищает трубы от промерзания и продлевает срок службы коммуникаций.

Для обустройства и защиты колодца от разрушения понадобится опорная плита. Для использования в частном строительстве подойдет изделие, способное выдержать нагрузку до 1 000 тонн. На промышленных объектах, трассах и улицах с интенсивным движением лучше проявят себя усиленные модули, не боящиеся текущего давления в 1550 тонн

Все дополнительные элементы нужно подбирать, ориентируясь на условия, в которых будет эксплуатироваться система. Такой подход позволяет создать стабильную, герметичную сеть с большим рабочим ресурсом.

Особенности

Колодец на участке – это не только водообеспечивающий функциональный элемент, но и декоративный элемент экстерьера. К таким конструкциям применяются высокие санитарно-гигиенические требования. Для создания колодезного ствола и горловины традиционно используются элементы заглубленных сооружений. Канализационная система загородного дома включает в себя трубопровод и колодец, где все взаимосвязано. В первую очередь колодец должен быть прочным. Поэтому железобетонные колодезные кольца уже давно зарекомендовали себя с хорошей стороны.

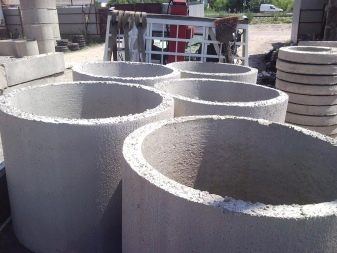

Современные кольца для скважин представлены на рынке в широком ассортименте с различными размерами и в соответствии с ГОСТом. Процесс производства колодезных колец является непростым. Для изготовления используют только качественный бетон мелкозернистой фракции. Обязательное условие – это установка армирующего каркаса внутрь формы, что позволяет распределить нагрузку равномерно по изделию. Производят железобетонные конструкции из таких материалов, как:

• проницаемый бетонный раствор для смотровых колодцев и туннелей;
• бетона низкой проницаемости, сферы использования которого неограничены.

Их эксплуатирование допускается ниже или выше уровня грунтовых вод. В зависимости от условий использования подбирают нужное изделие. Существует два варианта колодезных колец: ровные и с пазом. Второй вариант является более герметичным и надежным. Кольца образуют между собой ствол глубины и горловину колодца. Швы между кольцами заделываются цементом, а на дне колодца засыпается гравий для фильтрации воды.

Преимущества колодезных железобетонных колец являются следующими:

• огромное разнообразие размеров, что позволяет подобрать нужный вариант для любого участка;
• удобная округлая форма;
• невысокая стоимость;
• сроки эксплуатации достигают нескольких десятков лет;
• кольца применяются для всех типов грунта, при этом срок эксплуатации не снижается даже при агрессивных условиях;
• простота монтажа не требует специальных знаний;
• простота в уходе и очищении самого колодца, что производить намного проще, чем с конструкциями из бревен или кирпича;
• для использования в питьевых колодцах кольца обрабатываются специальной восковой эмульсией, которая является абсолютно экологически чистой и безвредной для человека.

Недостатки колодезных железобетонных колец можно выделить следующие:

• тяжелый вес, иногда доходящий до 3000 кг. Ввиду этого, монтаж возможен только при наличии специальной техники, а также посторонней помощи;
• перевозка железобетонных элементов обходится в немалую сумму, вследствие того, что приходится нанимать грузчиков и машину.

Для производства колец обычно используется бетон марки М200, а также стальная арматура. Колодезные кольца обладают такими основными параметрами, как:

• диаметр варьируется от 70 до 200 мм;
• высота – от 10 до 100 см;
• толщина стенок – от 8 до 12 см;
• вес составляет до 3000 кг.

На сегодняшний день популярность растет вокруг пластиковых колец. Они обладают рядом преимуществ перед бетонными, а именно:

• высокая устойчивость к коррозии;
• герметичность, которая не потеряется даже при усадке или заморозках;
• жесткость соединений;
• монтаж пластиковых колец возможен в любую погоду;
• герметичность;
• пластик можно разрезать под любой колодец, придавая любую архитектурную форму;
• из-за маленького веса не нужно привлекать специальную технику;
• все модели изготавливаются согласно ГОСТу.

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

• от дома – 5 м;
• к общим дорогам – 5 м, подъездным – 3 м;
• от колодца – 30 м;
• от границы соседнего участка – 3 м;
• к водоему – 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

• копают котлован нужной глубины, диаметр больше колец;
• на дно ямы укладывают бетонную плиту или заливают фундамент;
• опускают кольца с одновременной гидроизоляцией стыков;
• сверху устанавливают перекрытие;
• монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение – отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

• насыпают песок высотой 0,5 м от дна котлована;
• сверху – 20 см гравия;
• устанавливают кольца, перекрытие;
• если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
• соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

Разные формы ПВХ труб

• поливинилхлоридные (ПВХ);
• из непластифицированного поливинилхлорида (НПВХ);
• полипропиленовые (ПП);
• полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С – происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

• выдерживает температуру до -70°С;
• стойкий к гидроударам;
• не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

Септик

Септик представляет герметичную емкость, разделенную на две или три секции, либо систему из двух трех отдельных емкостей.

Септик, как и накопительная емкость, можно построить из монолитного железобетона или железобетонных колец, либо выложить из кирпича. Также можно заказать готовый септик в специализированных фирмах, который представляет собой цельный пластиковый корпус, внутренне пространство которого разделено перегородками.

Секции или отдельно стоящие емкости соединяются друг с другом трубой, через которую из одной секции (емкости) в другую перетекают стоки, прошедшие стадию отчистки.

Схема работы септика

В первой камере канализационные стоки проходят стадию первоначальной грубой отчистки: тяжелые частицы оседают на дно, легкие подымаются на поверхность образуя жировую корку, между этими слоями вода осветляется. Затем осветленная вода попадает во вторую камеру для более глубокой отчистки.

На входную трубу ставится тройник, который будет направлять поступающие стоки строго вниз, не разрушая жировой слой. Нижний конец тройника должен быть постоянно утоплен в сточную воду, а верхний конец должен находится над поверхностью стоков, чтобы очищать тройник от засоров не нарушая жирового слоя. Над тройником, как правило устраивают вентиляцию в виде отрезка трубы, который должен возвышаться над поверхностью земли на 70-80 см, чтобы вентиляция септика не оказалась зимой под снегом.

Однокамерный септик используют в случае, когда объем сточных вод не более 1 м3. Соответственно двухкамерный септик применяют, когда объем стоков превышает 1 м3.

Однокамерный септик

В случае однокамерного септика, на выходе из септика также, как и на входе ставится тройник, только немного ниже. Тройник на выходе позволит выводить наружу только осветленную воду, оставляя жировой слой в септике. Осветленная вода из однокамерного септика попадает не сразу в почву, а в специальные очистные сооружения: поля фильтрации, фильтрующие траншеи или фильтрующие колодцы, либо в песчано-гравийные фильтры. И только после фильтрации отчищенная вода попадает в почву.

Двухкамерный септик

Если же вы проектируете двухкамерный септик, то вместо выходного тройника ставится перепускной патрубок на глубине 50 см от дна. Он обеспечит перекачку во вторую камеру осветленной воды. Кроме перепускного патрубка на расстоянии 20 см от поверхности сточных вод устанавливается вентиляционный патрубок.

Любой септик, будь то однокамерный или двухкамерный, проектируется только в паре с очистными сооружениями, т.к. септик осуществляет только грубую механическую очистку сточных вод.

Двухкамерный септик с фильтрующим колодцем

Трехкамерный септик сооружать на своем участке не имеет смысла, т.к. двух камер вполне достаточно, чтобы очистить стоки до нужного уровня, тем более что стоки после септика проходят стадию тонкой очистки в очистных сооружениях. Кроме этого для повышения уровня очистки вовсе не обязательно увеличивать количество камер, потому как стоки очищаются благодаря времени пребывания в камере, чем дольше вода отстаивается, тем лучше она очистится. В таком случае следует увеличить объем камеры, а не их количество.

Размеры

Перед выбором места для будущего колодца для начала следует определиться с необходимым объемом. Чтобы произвести расчеты, понадобятся следующие показатели:

• количество проживающих в доме;
• количество воды, которое потребляет один человек;
• количество дней, в течение которых колодец будет стоять заполненным.

Объем будет напрямую зависеть от потребности расхода воды. Средняя суточная норма на одного человека составляет без наличия ванны от 150 до 250 литров. Для стандартной семьи из 4 человек расход воды может варьироваться от 600 до 1000 литров. Для обеспечения некоторого запаса объем рассчитывается как троекратная суточная норма, то есть для среднестатистической семьи понадобится яма объемом три куба.

Зная необходимый объем, можно рассчитать размеры будущего колодца. Глубину обычно делают 2–3 метра. Площадь колодца вычисляешься по формуле S = πR2.

Канализация всегда копается с расчетом дополнительной ширины, глубины и длины ввиду того, что конструируется защитная стенка в виде опалубки. Согласно технологиям элементы заглубленных сооружений должны устанавливаться в заранее подготовленную яму и плотно подгоняться друг под друга. Без учета веса и объема их невозможно правильно установить и транспортировать. Вес и объем также важны при расчете строительных работ. Типовой вес бетонных колец отличается для каждой марки.

Размеры для железобетонных колец, регламентирующие по ГОСТу, бывают разными. Изделия для колодезных конструкций имеют маркировку КС, за которой идут цифры, обозначающие их диаметр и высоту. Самые распространенные стандартные модели – КС10, КС15, КС20 (высота 90 см). Стоимость данных моделей начинается от 2500 руб. Большое значение также имеет и толщина стенок, которая подбирается с учетом грунта. Чем она выше, тем изделие прочнее, а стоимость соответственно больше.

Скважины больше двух метров невыгодны по финансовым затратам, а меньше метра – отличаются очень трудным монтажом вручную.

Монтаж

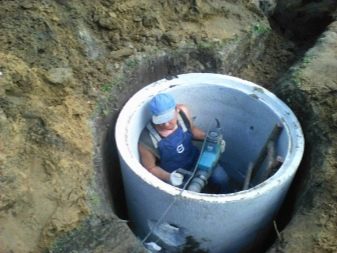

Монтажные работы по установке железобетонных колец – это ответственная процедура. Можно заказать установку у профессионалов, но тогда монтаж обойдется недешево. Современные технологии позволяют провести монтаж железобетонных колец своими руками. Установка колодезных колец может быть произведена при помощи специальной техники в готовый котлован либо своими руками методом подкопа. Такой метод представляет собой установку сначала первого кольца, которое углубляется подкопкой, затем после изъятия земли устанавливается второе кольцо и так далее.

Для начала необходимо будет определиться с местом для будущей конструкции. Но перед этим стоит получить полные сведения о качестве воды и грунте в геологоразведочных организациях города или области. А также можно взять воду на пробу у соседей, а анализ выполнить в любом СЭС.

Стоит обратить внимание, что яму следует рыть не ближе чем на 20 метров к пребыванию животных. Состав грунта также необходимо знать еще до землеройных работ

Если в него входит глина или камни, то монтаж обернется довольно тяжелым процессом. После подготовительных работ можно приступить к землеройным мероприятиям. Идеальным вариантом является период с августа по октябрь.

При использовании первого варианта следует вырыть яму, куда впоследствии вставляется кольцо. Яма делается с запасом глубины на 10–15 см, а по диаметру она должна быть на 10% больше диаметра устанавливаемого кольца. Дно ямы можно проармировать и самостоятельно залить бетоном или же купить кольцо с днищем.

При самостоятельном монтаже после заливки дна нужно подождать 3–4 дня, до его полного отвердевания. Если же дно не предполагается, тогда ложится подушка из щебня. Помимо финансовой выгоды, самостоятельная установка элементов заглубленных сооружений имеет еще одно преимущество – вся конструкция может быть смонтирована за один день.

При выборе второго варианта следует в нужном месте выкопать яму и установить первое кольцо. Далее, при копке котлован начинают постепенно углублять. По ходу действия и увеличения глубины поверх первого изделия ставят второе, затем следующее и так до тех пор, пока в этом есть необходимость. Яма роется лопатами, а для герметизации стыков между кольцами используют раствор цемента и средства на битумной основе. Необходимо соорудить и гидроизоляцию с помощью гидрозамка, чтобы вредные вещества из почвы не просочились в колодец.

Зазоры между кольцами можно также тщательно заделать уплотнительными резиновыми материалами, которые размещаются в пазах для лучшей герметичности. Такие материалы должны иметь медицинские сертификаты. При монтаже колец с замком стоит проверять надежность герметизации, чтобы в дальнейшем кольца не разошлись. Во избежание появления неприятных запахов следует накрыть колодец специальной плитой с люком.

Отсутствие выступов на поверхности железобетонных изделий позволяет использовать их в ремонтных работах уже существующих колодцев. Для того чтобы произвести установку железобетонных изделий, понадобятся следующие инструменты: трамбовка, ведро, линейка, молоток, зубило, бочка для воды, кельма и растворный ящик.

Расчёт количества бетона для кольца

Определяя параметры изготовления колец, следует сначала вычислить себестоимость производства этих изделий. А для этого нужны исходные данные:

• Сколько потребуется бетонной смеси на изготовление самого кольца, бетонного днища и крышки для колодца;
• Расход арматурных прутьев и готовой арматурной сетки для элементов колодца.

Для расчёта нужного количества бетонной смеси вам нужно записать параметры того кольца, которое вам нужно. Имея на руках стоимость цементно-песчано-гравийной смеси, можно будет, приплюсовав к этим данным стоимость работ, вычислить приемлемую для вас цену. Итак:

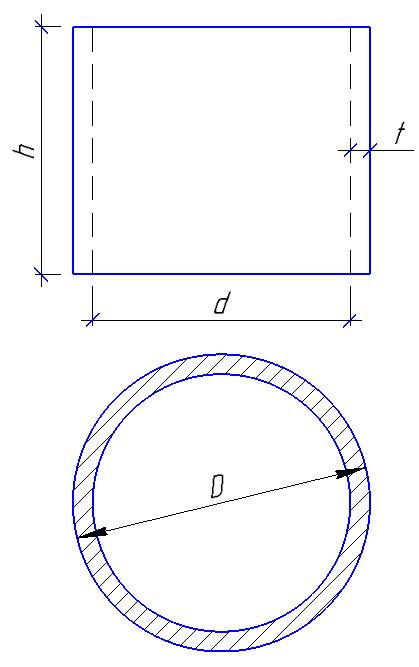

Имеем внешний диаметр кольца D, высоту h и толщину стенки t.

1. По наружному диаметру вычисляем площадь внешней окружности, используя формулу (¼ π D²), где D означает наружный диаметр, а за величину π берём 3,14 (без следующих десятичных знаков в периоде, они малосущественны).
2. Переводим числа в значения метра.
3. По указанной формуле, с учётом толщины стенки, вычисляется внутренний диаметр элемента.
4. Из числового значения площади окружности по D внешнего вычитают площадь окружности d внутреннего.
5. Для определения объёма бетонной смеси при таких числовых значениях высоту конструкции перемножают на площадь.

Пример расчёта

Допустим, нам необходимо вычислить объем бетона для заливки кольца с внешним диаметром D=1200 мм, высотой h=1000 мм и толщиной стенки t=80 мм.

1. Находим площадь внешней окружности. Sн=¼ π D²=1/4*3,14*1,2²=1,13 м²;
2. Для нахождения внутреннего диаметра, нужно из значения внешнего вычесть толщину стенки, умноженную на 2. d=D-2t=1,2-2*0,08=1,04 м;
3. Вычисляем внутреннюю площадь. Sвн=¼ π d²=1/4*3,14*1,04²=0,85 м²;
4. Площадь нашего кольца. S=Sн-Sвн=1,13-0,85=0,28 м²;
5. Объем нашего изделия. V=S*h=0,28*1=0,28 м³.

Использование онлайн-калькулятора

Главное правило расчётов с этим полезным девайсом – ввести указанные в приведённой выше формуле числовые значения диаметра, высоты кольца и толщины его стенок, как в ту же секунду вам будет предоставлен расчёт объема бетона, нужного для изготовления бетонных элементов.

Односекционный септик

Его достаточно для создания системы канализации дачного дома с четырьмя пользователями. Для ямы, имеющей средние размеры (открытый тип), понадобится три железобетонных кольца диаметром 1м и высотой 0,5–0,6 метра, в зависимости от состояния грунта. Выемку грунта под септик можно производить вручную, а можно воспользоваться услугой экскаватора.

Размеры ямы, где будет собрана фильтрационная емкость, должны превышать габариты колодца. Диаметр котлована будет больше диаметра септика приблизительно на 10%. Не нужно производить бетонирование на дне ямы, чтобы не ухудшить фильтрационные свойства конструкции. Дном фильтра послужит подушка в виде слоя из песка и щебня.

Элементы скрепляются цементным раствором и не требуют дополнительной гидроизоляции.

Нюансы

Для перемещения колец и укладки их в котлован понадобится кран либо таль, так как каждый бетонный элемент весит порядка полтонны. Для применения тали нужно соорудить опорную конструкцию, способную выдержать такой вес. Пространство между внешней стенкой колодца и ямой засыпается щебнем для повышения аэрационно-фильтрующих свойств.

Для предотвращения эффекта «падающей струи» в нижнем кольце делается отверстие для ввода канализационной трубы, после чего образовавшиеся щели цементируются. Сверху конструкции кладется плита с отверстиями для люка и вентиляции. Жидкость со стоков будет впитываться в грунт, и отфильтровываться, а остальные фракции станут накапливаться и неизбежно возникнет вопрос об их удалении. Поэтому за этим стоит следить и производить откачку осадка специальными ассенизаторскими машинами.

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Технология производства

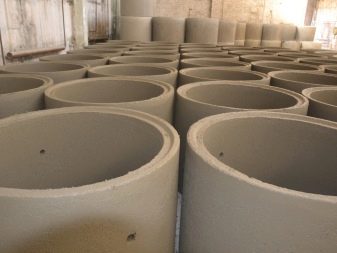

Изготовление железобетонных колец — трудоемкий процесс, требующий определенных навыков и знаний. Поэтому для сооружения небольшого колодца целесообразней покупка готовых ЖБИ. Следует знать, что опалубка к кольцам достаточно сложная в конструкционном исполнении. Работы по отливке требуют точности и аккуратности. Соблюдение правил позволит избежать неровностей, потери прочности и образования пустот в бетоне. Ниже описаны основные стадии производства колец.

Подготовка материалов и инструментов

Необходимые материалы для опалубки: две бочки и оконные навесы.

Для опалубки понадобятся:

• две стальные бочки разного размера;
• дверные или оконные навесы;
• крепежная фурнитура;
• «карандаш» по металлу;
• болгарка, диск для резки.

Для приготовления раствора:

• сухая строительная смесь в готовом виде или отдельные ингредиенты для раствора;
• бетономешалка;
• ведро, которым меряется требуемый объем;
• виброуплотнитель.

Основные требования к технологическому процессу производства

1. Нужно обеспечить достаточную прочность разборной формы для бетонных колец.
2. Высокосортная смесь не ниже М500.
3. Мелкий заполнитель — щебень с зерном 0,5—1 см, отмытый песок.
4. Качественное виброуплотнение.
5. Подогрев при работе при температуре до 5 0С.

Сооружение опалубки и каркаса

Бочка цилиндрической формы снаружи размечается двумя продольными линиями «карандашом» по металлу пополам. На обозначенные линии крепятся по два дверных или оконных навеса. Их изгибы должны совпадать с проведенной чертой. Такая же разметка наносится изнутри цилиндра, по которой делается надрез болгаркой. Это позволяет сделать опалубку раскрывающейся. Для соединения половин используется крепежная фурнитура.

Вторая цилиндрическая бочка должна быть меньше первой. На ней делаются такие же метки, как и на первой с расстоянием между линиями 1/3 друг от друга по окружности. Также крепятся навесы и шпиндели. Разрезается цилиндр по одной черте. Шарнирные части нужно собрать так, чтобы изнутри конструкция была выше на 5—10 см внешней опалубки.

Открываться цилиндры должны: верхний — наружу, внутренний — внутрь. Укрепляющий каркас из стальной арматуры или металлической сетки заливается бетоном в опорном кольце, образуя прочный железобетонный слой.

Заполнение составом

Для приготовления заливки можно использовать готовую бетонную смесь или сделать ее своими руками. В последнем случае принято брать соотношение цемента к щебню и песку равным 1 : 1: 3. Объем воды определяется визуально, чтобы раствор равномерно распределялся внутри. Добавляется жидкость частями при тщательном перемешивании.

Готовый бетонный раствор заливается порционно. Каждый слой тщательно трамбуется. Для этого лучше использовать специальное вибрационное устройство. Большой вес предполагает укладку краном, поэтому в железобетонных кольцах на стадии формования устанавливаются четыре монтажные петли с сечением 8—10 мм. Концы проволоки загибаются и заглубляются в бетон на расстояние 40—50 см.

Уплотнение

Весь объем качественно уплотняется для удаления воздуха, чем повышается прочность готового изделия. Штыкование или трамбовка прутом решает проблему частично. При отсутствии виброплощадки допускается использование обычного перфоратора. Для этого вместо пики зажимается арматура с металлической пластинкой, приваренной к ее концу.

Демонтаж

Раскручиваются болты внешней опалубки. Чтобы форма легче отделилась, стенки простукиваются молотком. Внутренняя часть снимется легче, если предварительно в нее поставить две квадратные трубы. После загустения и упрочнения бетона эти части просто выбиваются из бетонной формы.

Базовая информация

Постулат 1. Располагайте правильно

Место для септика выбирайте на самой возвышенной площадке участка. Это нужно, чтобы в него не стекали ливневые стоки.

По размещению септика смотрите СП 32.13330.2012, расстояния до него должны быть следующими:

• от дома – 5 м;
• от водоема – 30 м;
• от реки – 10 м;
• от колодца – 50 м;
• от дороги – 5 м;
• от забора – 3 м;
• от скважины – 25 м;
• от деревьев – 3 м

Постулат 2. Смотрите на УГВ

Если уровень грунтовых вод (УГВ) высокий, т.е. вода накапливается в яме уже на глубине 1-1,5 м, то это повод задуматься о выборе другой конструкции септика, возможно пластикового отстойника или станции биологической очистки. О готовых вариантах ЛОС мы подробно рассказали в этой статье.

Если твердо остановились на колодцах, то стоит подождать, когда УГВ будет ниже. Например, летом или зимой. Это упростит разработку котлована и строительство колодцев: вы не будете стоять по колено в воде и сможете нормально забетонировать дно и сделать герметичными швы между кольцами.

Постулат 3. Рассчитайте объем септика с запасом

Тщательно рассчитайте объем септика. Учтите, что правило по СП 32.13330.2012, при котором объем должен быть больше 3-кратного объема стоков, сбрасываемых в канализацию в сутки, действует только на песчаных грунтах и при низком УГВ. Правилами предполагается, что 1 человек в сутки будет сбрасывать 200 л стоков. А это значит, что в этом случае нужен септик объемом 600 л.

В остальных случаях чем хуже дренирует грунт, тем больше объем септика. Есть рабочее правило: для семьи из 4-5 человек при постоянном проживании в зависимости от грунта септик будет 30 м³ – на глине, 25 м³ – на суглинке, 20 м³ – на супеси, 15 м³ – на песке.

Расчет объёма септика

Кол-во человек	Объем септика, м³ (рабочие значения)
Песок	Супесь	Суглинок	Глина
1	4	7	10	15
2	7	12	17	22
3	10	15	20	25
4	15	20	25	30
5	15	20	25	30
6	17	23	27	35
7	20	25	30	35

Варьировать объем септика нужно не глубиной колодцев, а диаметром колец. Т.е. если у вас есть на выбор кольца диаметром 1,5 м и высотой 0,9 м, или диаметром 1 м и высотой 0,9 м, то лучше взять первые. Их потребуется меньшее количество для получения нужного объема. Это значит, что потребуется не такой глубокий котлован, будет меньше швов в колодцах.

Постулат 4. Наймите людей для разработки котлована

Если вы не 20-летний молодой человек, и вас нет пары-тройки таких же помощников, готовых работать за шашлык и пиво, то все земляные работы доверьте наемным работникам или наймите экскаватор.

Котлован должен быть больше объема очистного сооружения, т.е. расстояние от колодцев до стен котлована – 30-50 см. Впоследствии этот объем нужно засыпать песчано-гравийной смесью (ПГС) или песком.

Постулат 5. Заказывайте кольца с доставкой и установкой

Кольца заказывайте только после того, как будет готов котлован. Сразу с установкой, т.е. должен приехать грузовик с краном-манипулятором.

Все нижние кольца должны быть с дном. Они есть в заводском исполнении – удобно и надежно. Исключение составляют фильтрующие колодцы, которые делают на хорошо дренирующих грунтах. Но на глине ни в коем случае НЕ ДЕЛАЙТЕ как на рисунке ниже!

Через 1-2 года дно фильтрующего колодца заиливается и не пропускает стоки, приходится вызывать ассенизаторскую машину, чистить колодец, но и это не дает долговременный эффект.

Постулат 6. Используйте только рыжие трубы

Трубы только рыжие, диаметром 110 мм, для наружной канализации. Утеплять их нужно только в том случае, если на каком-то участке они находятся на открытом воздухе. Все, что в грунте утеплять не нужно.

Рыжие трубы специально разработаны для наружной канализации. Они многослойные, выдерживают давление грунта. Серые трубы предназначены для работ внутри дома, они однослойные и грунт их просто раздавит.

Трубы укладываются в траншеи на уплотненную песчаную подушку с уклоном 2 см на 1 м. Избегайте поворотов 90 градусов, максимум – 45. Сверху и по бокам насыпают слой ПГС или щебня толщиной 30 см. Далее грунт.

Постулат 7. Поле фильтрации занимает большую площадь

Поле фильтрации нужно при высоком УГВ, при низком можно обойтись фильтрующим колодцем. В среднем рассчитывайте, что на 1 человека площадь дренажного поля должна быть не меньше 10 м².

Колодец фильтрации уместно делать на хорошо дренирующих грунтах: песке и супеси. На глине и суглинке нужны существенно большие площади, с которых будет осуществляться дренирование. Сделать это позволяют подземные поля фильтрации.

Трубы на поле фильтрации нужно укладывать с уклоном 1 см на 1 м, чтобы очищенные стоки успевали просачиваться через отверстия в слой щебня.
