Как залить плиту перекрытия между этажами: технология изготовления монолита

Как устроено бетонное перекрытие

Для начала разберемся, как работает и как устроена бетонная плита перекрытия. Без этого некоторые моменты могут оказаться непонятны.

Прочность бетона, как и других каменных материалов, не одинакова в зависимости от направления нагрузки. Лучше всего он выдерживает сжатие, а хуже всего растяжение.

Причем разница настолько велика, что в расчетах прочности конструкций сопротивление бетона на растяжение обычно вообще не учитывают!

Но плита перекрытия опирается краями, а нагружается по всей поверхности. Как минимум собственным весом. Очевидно, она будет стремиться изогнуться. Если рассматривать сечение такой плиты, то в верхней части оно сжимается, а в нижней растягивается. Причем усилия будут максимальны вверху и внизу, а посередине сечения окажутся нулевыми (см. рис. 1).

Поскольку, как мы уже сказали, бетон отвратительно сопротивляется растяжению, его усиливают металлической арматурой. Без нее обычная плита сломалась бы даже под собственной тяжестью.

Арматура нужна не только внизу сечения. В плите перекрытия есть и другие места, которые испытывают растяжение, их так же нужно армировать. Как и какие напряжения возникают видно на рисунке 1.

Интересно: Парижский садовник Жозеф Монье который изобрел армирование, став таким образом «отцом» железобетона, тем не менее, был полным профаном в строительстве. Так, он до конца своих дней был уверен, что арматуру нужно укладывать в центре сечения изгибаемых конструкций. На самом же деле здесь она абсолютно бесполезна.

Как сделать бетонное перекрытие

Перекрытия являются одними из самых важных элементов конструкции дома. Они соединяют подвал с комнатой, первый этаж со вторым, крышу с домом и т.д. Как сделать бетонное перекрытие для дома своими руками?

Существует несколько типов бетонных перекрытий: монолитное, часторебристое, сборное, филигранное. Для частного дома бетонное перекрытие сделать лучше часторебристым. Оно имеет меньший вес, чем монолитное, да и выполняется проще. Или можно использовать готовые плиты для сборного перекрытия. Продольные пустоты в плитах позволяют снизить вес изделий.

1)Народные умельцы предлагают несколько способов выполнения перекрытий. Самый простой – залить бетон прямо на деревянный настил. Получится монолитное перекрытие. Правда, балки нужно заменить на металлические. Еще нужно будет установить арматуру, концы которой должны располагаться на несущих стенах дома. Арматура выкладывается в виде сетки, в пересечениях скрепляется проволокой. Такое перекрытие должно быть одинаковым по всей площади, толщиной около 10 см. Для застывания бетона потребуется около тех недель.

2)Другой способ сделать бетонное перекрытие для дома. Сначала делаем опалубку из 25-миллиметрового теса. Прогоны делать на расстоянии 50-70 см. Затем укладываем на опалубку гидроизоляцию, например, полиэтиленовую пленку или рубероид. Желательно закрепить пленку степлером. Теперь укладываем бетон, выравниваем его. Сверху лучше накрыть пленку, чтобы он подсыхал постепенно и не трескался.

3)Каркас сваривается из металла, укладывается арматурная сетка на перекрытие. Само перекрытие опирается на несущие стены и внутренние перегородки. Затем заливается бетон, обязательно за один раз. Для хорошей усадки бетона нужно постукивать по опалубке.

4)Иногда для выполнения перекрытий используется профнастил. Он применяется в качестве несъемной опалубки. При этом бетон надежно предохраняется от внешних раздражителей. Но и в этом случае не обойтись без использования арматуры, опалубка из профнастила укладывается на армирующие балки.

5)Чтобы сделать бетонное перекрытие можно использовать плоские монолитные плиты. Лучше брать плиты небольшого размера, чтобы несколько человек смогли поднять их наверх. Для больших плит придется использовать технику.

6)С помощью профлиста можно сделать плиты перекрытия своими руками. Заливка опалубки из профлиста производится на земле. Не забудьте забетонировать в плиту крюки, с помощью которых потом домкратом поднимите плиты.

7)Отличный материал для перекрытий – полистиролбетон. Плиты из этого материала имеют небольшой вес, не уступая по прочности железобетонным плитам. Не хуже у них и акустические качества, термические характеристики и другие физические признаки.

Все перечисленные нами способы выполнения бетонных перекрытий вполне доступны для любого владельца дома

Важно лишь знать свойства бетона, правила его заливки, условия для качественной просушки. Это один из самых доступных материалов для перекрытий

Перекрытие плитами между первым и вторым этажом: железобетон

Широкое распространение получили плиты, изготовленные из железобетона. По некоторым параметрам, если сравнить с монолитным исполнением перекрытия между первым и вторым этажом, они имеют лучшие показатели.

Организация такого перекрытия требует мощного фундамента и подразумевает возведение стен из прочных материалов. Как правило, плиты перекрытия применяют для зданий большой этажности.

Конструкции из железобетонных плит обладают надежностью, прочностью и длительным сроком эксплуатации. Величина нагрузок, которые может выдержать бетон – колоссальна. Для него характерно свойство со временем увеличивать прочностные характеристики. Кроме этого материал полностью удовлетворяет требованиям по тепло- и звукоизоляции, а также имеют достаточную пожаробезопасность. Процесс монтажа перекрытия из плит не требует много времени при использовании специальной техники и не отличается сложностью.

Строительство перекрытий

К основным недостаткам железобетонных изделий можно отнести их существенную массу и необходимость использования при монтаже спецтехники. Кроме этого такие перекрытия требуют создания стяжки, чтобы нагрузка не них была равномерной.

При всех недостатках железобетонные плиты перекрытия успешно применяются при возведении частных домов.

Изготовление плиты перекрытия своими руками

Монолитные перекрытия вполне реально сделать самостоятельно. Если все верно рассчитать и продумать, подготовить материалы и инструменты, разложить задачу на составляющие, процесс не покажется таким уж трудным.

Что понадобится для устройства монолитного перекрытия:

• Инструменты – молоток, топор, ножовка по дереву, нивелир, уровень строительный, устройство для сгиба арматуры
• Материалы и расходники – гвозди, деревянные доски, деревянный брус для опор опалубки, фанерные листы, стальная арматура, специальные фиксаторы для установки арматуры, бетонный раствор марки М350 (заказать либо замесить самостоятельно из песка, цемента, щебня, воды и добавок при необходимости)

В первую очередь, необходимо выполнить или заказать в специализированной компании проект плиты перекрытия в монолитном доме. Рассчитать все воздействия на плиту и максимальные нагрузки достаточно сложно, поэтому проще доверить составление проекта профессионалам.

Если же есть желание сделать все самостоятельно, необходимо тщательно изучить все параметры, учесть важные факторы, особенности материалов, конструкции и т.д.

Составляющие принципиальной схемы производства перекрытия:

• Стальной каркас – гарантирует несущую способность, укладывается в одном направлении (параллельно короткой стороне перекрытия) либо в двух (крестообразно, увеличивает общую толщину плиты)
• Арматура опорная – монтируется в пристенной части конструкции, нужна для защиты перекрытия от растрескивания
• Заливка бетоном – создает функциональную поверхность всего перекрытия (является основанием для монтажа пола, потолка), защищает арматуру, выполняется слоем толщиной минимум 6 сантиметров
• Венец – обязательный компонент перекрытия, проходит через несущие стены сооружения и соединяется с арматурными прутьями плиты

Основные этапы работ, которые нужно выполнить, чтобы сделать бетонное перекрытие между этажами своими руками: выполнение расчетов, подготовка инструмента и материалов, монтаж опалубки, прокладка арматуры, заливка бетоном, правильный уход за стяжкой.

Процесс монтажа

Как и во всех работах, первым, что нужно будет сделать, будет приобретение всевозможных материалов и приспособлений. В частности, для изготовления опалубки, потребуется или разборная конструкция, которую можно арендовать у строительных фирм, либо материал для собственноручного изготовления этой конструкции.

Если монтаж будет производиться своими руками, то для опалубки нужно приготовить фанеру влагостойкого типа, или доски. Фанера должна быть не меньше 2 сантиметров толщиной, а доски – не менее 2,5 сантиметров.

При возведении постройки, в некоторых случаях может понадобиться устройство специального укрепляющего элемента. Его называют монолитный пояс под плиты перекрытия. Он представляет собой армированную бетонную ленту, проходящую по периметру здания и являющуюся опорой для сооружаемой конструкции.

• Начинается процесс монтажа плиты, с установки стоек или опор, которые будут поддерживать плиту во время ее монтажа и застывания. Их устанавливают с определенным шагом – он регулируется расстоянием между балками перекрытия и его размером.
• Далее устанавливаются продольные балки. Их нужно уложить в специальные крепления на установленных ранее опорах. В народе эти крепления называют «короны» или «вилки». При укладке балок, нужно учесть, что поверхность опалубки должна быть строго горизонтальной. Все балки укрываются фанерой или досками. После формирования плиты, эти части опалубки нужно будет снять, так что необходимо учесть эти нюансы их установки.

Когда балки уложены, можно начинать сборку горизонтальной части опалубки, с проверкой горизонтальности плоскости

Она должна соблюдаться абсолютно по всей площади.
При сборке, следует уделить внимание тому, насколько ровной получится плоскость – от этого зависит, насколько ровным будет потолок, которым является нижняя ее часть. Для того, чтобы получить плоскость наиболее высокого качества, а так же для предотвращения вытекания бетона в щели, укладывается гидроизоляционная пленка.
Далее устанавливаются вертикальные элементы. Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом

Нужное расстояние указано в СНиПе.
После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом. Нужное расстояние указано в СНиПе.
После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

• Второй слой сетки монтируется на таком же расстоянии от верхней плоскости будущей плиты. Чтобы закрепить два слоя сетки на необходимом расстоянии, из арматурных прутков сгибаются специальные подставки. Все слои сетки и все ее элементы, связываются между собой вязальной проволокой.
• Когда арматура уложена, а все элементы опалубки находятся на своих местах, начинается процесс заливки раствора. Марку бетона выбирают не просто так, а исходя из данных по предполагаемой нагрузке на плиту. Не стоит забывать, что все технологические отверстия в получаемой плите, необходимо заранее огородить специально изготовленными коробами.

• После заливки раствора, его необходимо протрамбовать специальным вибростанком для бетона. Это позволит сделать залитое перекрытие более однородным по структуре, а также выгонит все образовавшиеся при заливке пузыри воздуха.
• Полученная поверхность увлажняется в течении недели с момента заливки раствора. После этого, постоянное увлажнение не требуется. Но, контролировать высыхание поверхности все же нужно.
• Для полного застывания бетона может потребоваться до 30 дней. Все зависит от выбранной марки бетона и толщины создаваемой конструкции.

По прошествии указанного срока, опалубка полностью снимается, а перекрытие готово к использованию.

Установка опалубки

Схема монолитного перекрытия из железобетона.

Перед тем как залить перекрытие между этажами, над подвалом, под чердаком и т.п. нужно построить надежную опалубку, способную выдержать массу заливаемого бетона. После его застывания вес монолита будет распределяться по стенам, на которые он обопрется. Кроме того, прочность плите придаст арматура, но она никак не сможет удержать жидкий раствор.

Итак, бетонирование площадок делится на 3 этапа:

1. Монтаж опалубки.
2. Строительство армирующей решетки.
3. Заливка раствора.

Начинать нужно именно с установки опалубки, так как необходимо будет точно выверить ее по горизонтали, а сделать это после закладки арматуры будет затруднительно, а в некоторых случаях и вовсе невозможно.

Опалубочная конструкция под бетонную площадку — сложное сооружение, монтаж которого трудно провести в одиночку. Вначале следует рассказать о более легком варианте ее устройства, с которым строитель сможет справиться самостоятельно. Такую опалубку можно устанавливать только в помещениях с небольшой площадью, в которых для подпорки ее центральной части не потребуются стойки или будет достаточно 1 ряда. Такую опалубку можно устраивать в помещениях, расстояние между стенами в которых не превышает 3 м.

Для ее возведения потребуются:

Опалубка плиты перекрытий.

• брусья 50х100 мм;
• брусья 50х150 мм;
• анкерные винты или болты 10х100 мм;
• саморезы;
• влагостойкая фанера толщиной от 18 до 22 мм;
• плотная полиэтиленовая пленка;
• гидроуровень;
• отбивочный шнур с мелом;
• рулетка;
• перфоратор;
• дрель-шуруповерт;
• электролобзик.

Учтите, что брусья обоих ярусов опалубки будут укладываться на ребро. Продольные (50х100) будут крепиться на двух противоположных (и более протяженных) стенах, а поперечные (50х150) — сверху них. Делая замеры, учтите, что расстояние (c) от продольных брусьев до потолка вычисляется по формуле: c=a+b (a — ширина поперечной балки, b — толщина фанеры).

Для определения горизонтали на стенах используйте уровень, шнур и мел. Высверлите в продольных балках отверстия под анкеры. Шаг между ними — 50 см. Сделайте отметки на стенах и высверлите отверстия в них. Закрепите брусья. Уложите на них перемычки на расстоянии в 0,5 м друг от друга. Дополнительно проверьте горизонтальность плоскости уровнем и стяните продольные и поперечные брусья саморезами. Застелите обрешетку фанерой.

Опалубка на стойках

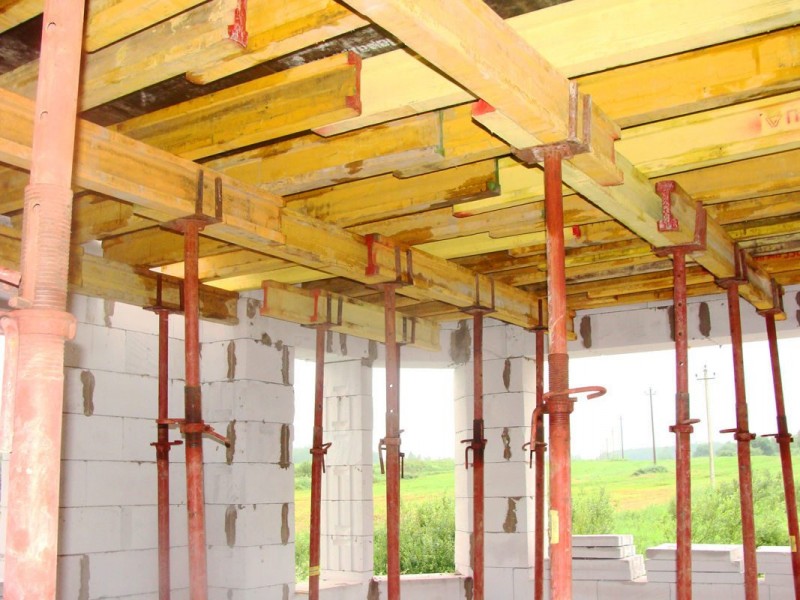

Опалубка перекрытия на телескопических стойках.

Другой способ установки опалубки — ее монтаж на стойках. Для них можно использовать брусья сечением не менее 100х100 мм. Правда, точное выведение горизонтали при использовании таких опор будет затруднено. Кроме того, эти стойки необходимо дополнительно усиливать раскосами, которые должны соединять нижние и верхние части соседних стоек так, чтобы они находились в устойчивом равновесии. Совсем другое дело, когда в качестве опор применяются регулируемые по высоте стойки, оснащенные для большей устойчивости треногами. Если есть возможность, арендуйте эти приспособления.

Монтаж проводится следующим образом:

1. Крайние ряды опор устанавливаются на расстоянии в 20 см от более длинных стен.
2. Расстояние между стойками в ряде — 1 м.
3. Расстояние между рядами (продольными брусьями) — не более 2 м.
4. Стойки выравниваются по вертикали и по верхним торцам.
5. На них кладутся и закрепляются балки.
6. Укладываются и крепятся поперечные брусья с шагом не более 50 см.
7. Уровнем проверяется горизонтальность плоскости под фанеру. При необходимости калибруется высота стоек.
8. Укладывается фанера.

Схема армирования перекрытия.

Теперь к ней необходимо подшить саморезами бортики опалубки. Оптимальная высота боковых щитов — толщина перекрытия. Она должна составлять 1/30 часть длины пролета (расстояния между длинными стенами), но не быть тоньше 15 см. Не забудьте установить ограждение в местах, где будут проемы.

На дно опалубки укладывается гидроизолятор. Благодаря ему вода при закладке бетона не будет просачиваться через швы, а потолок получится более ровным. Следует заметить, что тонкий полиэтилен мало годится для роли гидроизолятора. При заливке он будет смещаться, что создаст ненужные неровности на потолке. Использовать нужно плотную пленку или битумные рулонные материалы.

Пример расчета монолитной плиты перекрытия

Прежде, чем приступить к изготовлению плиты, желательно сделать ее расчет. Дальше будет выполнен пример расчета плиты междуэтажного перекрытия на прогиб.

Исходные данные для расчета

Размер здания с монолитным перекрытием возьмем размером 6х6 м разделенными по центру внутренними стенами (пролет 3м). Толщину перекрытия примем 160 мм, при этом рабочая высота сечения перекрытия будет 13 см. Для изготовления плиты будет использоваться бетон класса В20 (Rb=117кг/см2, Rbtn=14.3кг/см2, Eb=3.1*10^5 кг/см2) и стальная арматура А-500С (Rs=4500кг/см2, Ea=2.0*10^6 кг/см2).

Сбор нагрузок на перекрытие

Нагрузка на перекрытие будет состоять из веса: плиты перекрытия (в нашем случаи 160 мм), цементной стяжки толщиной 30 мм, керамической плитки, нормативного веса перегородок и полезной нагрузки. Все данные сведены в таблице ниже с учетом коэффициентов.

Расчет плиты по деформациям на прогиб

Схема работы перекрытия:

Теперь нам нужно подобрать сечение арматуры, для этого определим максимальный момент:

и коэффициент Aо при ширине участка плиты b=1(м):

Требуемая площадь сечения арматуры будет равна:

Поэтому для армирования 1 погонного метра плиты перекрытия можно применить 5 стержней диаметром 8 мм с шагом 200 мм. Площадь сечения арматуры при этом будет As=2,51см2.

Мы подошли в плотную к расчету плиты по деформациям на прогиб. С исходных данных нам известно, что постоянная нагрузка на перекрытие равна 0.63тн/м² ивременная нагрузка на перекрытие равна 0.2тн/м².

Вычисляем максимальный момент от действия длительной нагрузки:

И максимальный момент от действия кратковременной нагрузки:

Находим коэффициент, учитывающий вид нагрузки и схему нагружения S=5/48 – для балок с постоянной равномерно распределенной нагрузкой (табл. 31, «Руководствопо проектированию бетонных и железобетонных конструкций из тяжелого бетона»). y’=y=0 (табл. 29 «Руководство по проектированию бетонных и железобетонных конструкций из тяжелого бетона»).

Коэффициент для определения: k1кр ; k1дл ; k2дл.

Считаем кривизну оси при одновременном действии кратковременных, длительных и постоянных нагрузок:

Теперь осталось нам определить максимальный прогиб в середине пролета:

Условие выполняется, значит принятое нами армирование Ø8 A-500С с шагом 200 мм верно!

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Как сделать плиту перекрытия своими руками – правила укладки сборных плит

Стандартные железобетонные панели усилены арматурным каркасом и не требуют установки опалубки. Вместе с тем, при кажущейся легкости выполнения монтажных работ, до начала строительных мероприятий следует тщательно ознакомиться с правилами монтажа цельных плит.

Соблюдайте следующие требования при укладке панелей на капитальные стены:

обратите внимание на расстояние между торцевыми плоскостями несущих стен, не превышающее максимальную длину готовой плиты (до 9 метров);
применяйте грузоподъемную технику для снятия и транспортировки плит на рабочий участок;
надежно крепите такелажную оснастку к вмонтированным в бетонный массив петлям или специальным строповочным проушинам;
производите монтаж на спланированную торцевую плоскость стен, при этом необходимо следить за ровностью их укладки;

Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления

• опирайте железобетонные панели на стены, обеспечив равную величину перекрытия. Плиты должны располагаться на удалении от края стены на 90-150 мм;
• тщательно герметизируйте технологические зазоры и стыковые швы цементным раствором, не допускайте монтаж без цементирования;
• контролируйте горизонтальность поверхности при монтаже, используя строительный уровень и отвес;
• выполняйте монтаж только на поверхность капитальных стен, сооружайте внутренние перемычки и простенки после установки плит;
• вырезайте проемы и межэтажные люки только на участке стыковки рядом расположенных бетонных панелей;
• обеспечьте гарантированный трехмиллиметровый зазор между боковыми плоскостями железобетонных плит.

Если общая ширина сборных панелей не соответствует расстоянию между стенами, укладывайте их с равномерным зазором или оставьте щели с боковых сторон с последующей заделкой их бетонными блоками или раствором.

Качество монтажных работ зависит от правильности выполнения подготовительных мероприятий.

Соблюдайте следующие требования:

• обеспечьте плоскостность торцов капитальных стен, устраните неровности с помощью цементного раствора;
• убедитесь в запасе прочности несущих стен, усильте их, при необходимости, армированным поясом;
• закрепите опорные прутки с шагом в 1,5 м для фиксации плит во время монтажных мероприятий.

Не все работы можно выполнить самостоятельно

Выполняйте монтаж с использованием грузоподъемных средств по следующему алгоритму:

1. Уложите слой раствора на торец стен.
2. Произведите строповку плиты за проушины.
3. Дайте команду крановщику на перемещение панели.
4. Опустите плиту, выдержав расстояние не менее 120 мм с каждой стороны.
5. Проверьте правильность расположения и отсоедините стропы.

Помните, что горизонтальность установки обеспечивается только за счет слоя бетона без использования в качестве подкладки стальной арматуры и различных элементов. На завершающей стадии работ выполните анкеровку плит стальной арматурой или кольцевым анкером. Затем следует загерметизировать стыковочные швы цементным раствором, а также заполнить внутренние полости плит торцевых сторон минеральной ватой или раствором цемента по 30 см с каждой стороны.

Виды и сравнение опалубки

Цельная бетонная плита для жилых строений устраивается с применением опалубки. Опалубочный каркас для перекрытий в жилых домах, как правило, съёмный, разборный. Демонтаж опалубки производится после окончательного схватывания бетона.

Начальный этап монтажа монолитного перекрытия – установка сборно-разборной опалубочной системы. Она может быть изготовлена самостоятельно, для чего придётся приобрести необходимые материалы. Другой вариант – аренда инвентарной, типовой опалубки.

Самостоятельное изготовление

Порядок монтажа:

• Вертикальные опоры, как правило, выполняются из деревянного бруса сечением не менее 100х100мм. Они фиксируются к существующему полу либо на дощатых подложках по грунтовому основанию. Шаг вертикальных опор – не более 1м. От стен следует отступить 20-30 см.
• Продольные элементы, ригели – это обычно брус примерно 100-150 мм в сечении, уложенный поверх вертикальных опор и скреплённый с ними. Назначение – опора для щитовой опалубки.
• Щиты могут изготовляться из ОСП, фанеры, иных листовых материалов, в том числе пластиков. Главное – они должны выдержать нагрузку монолитного армированного слоя, не прогибаясь и не образуя трещин. Если щит дощатый, то оптимальная толщина доски – 30 мм. Фанера и OSB – 20 мм. Для облегчения демонтажа опалубки поверхность щитов, соприкасающуюся с бетоном, можно накрыть полиэтиленовой плёнкой или обработать недорогими масляными составами.
• После монтажа щитов проводится контрольная проверка и регулировка (при необходимости) уровня высоты вертикальных опор. Край щита должен вплотную прилегать к стене, а его верх находиться на одной отметке с верхом несущей стены.
• Вертикальное ограждение опалубки по стенам выполняется с расчётом опирания монолитного перекрытия на стену. Для кирпичных, бетонных, каменных стен это расстояние составляет минимум 12 см, для стен из облегчённых и пористых материалов – не менее 15 см.

Опалубка в аренду

Вариант использования типовой опалубки для устройства перекрытий монолитным способом, несомненно, проще и легче. Арендодатели предлагают опалубочные системы, сокращающие в разы время монтажа и исключающие ошибки в процессе работы. Телескопические стойки, проверенные качественные ригеля, современные эффективные системы крепежа, гладкие щиты из водонепроницаемого материала, — в сумме гарантируют быстрое и качественное устройство опалубки.

Единственный минус – это стоимость аренды. В среднем цена кажется невысокой, — комплект опалубки в расчёте на один квадратный метр обходится заказчику в 7 – 10 рублей. Но, площадь перекрытий небольшого дома не меньше 50 м2, и дневная аренда стоит по минимуму уже 350 рублей. Опалубка не снимается в течение 28 дней, — итоговая сумма аренды приближается к 10 т. р. Казалось бы, не очень много, но всё же аренда добавляет к стоимости квадратного метра перекрытия 200 рублей. Многие застройщики предпочитают самостоятельно изготовить опалубку из приобретённых материалов, которым, после демонтажа опалубки, всегда найдётся применение в частном доме.

Как правильно залить бетон

Для бетонирования перекрытия используется бетон марки не ниже М200. В качестве заполнителей применяется песок и щебень фракции не более 20 мм. Заливка выполняется в один прием. Раствор равномерно распределяется по всей опалубке, толщина слоя контролируется с помощью маяков.

Чтобы избавиться от воздушных пузырей, бетон необходимо уплотнить глубинным вибратором. Если его нет, то уложенный раствор многократно протыкается штыковой лопатой.

После укладки слой бетона накрывается пленкой и в течение 2-3 дней смачивается водой, чтобы при усадке на поверхности не появлялись микротрещины. Опалубка снимается поэтапно через 20 дней после бетонирования. В первую очередь демонтируются стойки, расположенные возле стен, на следующий день удаляются остальные стойки и разбирается вся опалубка.

Как построить мелкозаглубленный ленточный фундамент своими руками. как правильно его армировать и заливать, читайте на нашем сайте.

Что такое обмазочная гидроизоляция фундамента и как ее использовать, читайте здесь .

Для создания прочного монолитного перекрытия необходимо соблюдать следующие требования:

• толщина плиты определяется величиной пролета, соотношение с которой должно быть 1:30 (но не менее 150 мм);
• опалубка состоит из вертикальных опор и основы из продольных и поперечных брусьев, на которую укладываются листы влагостойкой фанеры;
• шаг установки опор – 1 м, укладки продольных брусьев – 2 м, поперечных – 0,5 м;
• для компенсации растягивающих и сжимающих нагрузок, действующих на плиту перекрытия, требуется установка двойного армирующего каркаса;
• каркас изготавливается из арматуры диаметром 10 мм и соединительных элементов диаметром 8 мм;
• нижний и верхний ярус состоит из стержней, уложенных в продольном и поперечном направлении и образующих ячейки размером 20х20 см;
• бетонирование плиты выполняется в один прием с обязательным уплотнением раствора;
• опалубка демонтируется через 20 дней после заливки бетона.
