Биокамин своими руками: чертежи и пошаговая инструкция

Отопительный блок для камина своими руками

Конструкция отопительного блока для биокамина довольно проста в устройстве и ее изготовление при наличии необходимых материалов, инструментов и навыков не составит труда.

В зависимости от типа конструкции различают два вида отопительных блоков:

• горелка,
• топливный отсек.

Для корпуса горелки и топливного отсека самым оптимальным материалом является нержавеющая сталь.

Горелка чаще используется при изготовлении небольших настольных или напольных изделий. Она представляет собой открытый резервуар наполненный топливом. Для равномерного горения могут применяться губчатые или впитывающие материалы, которые укладываются на дно горелки.

В качестве таких материалов можно использовать газобетонные, пенобетонные блоки или каменную вату. Поверх можно уложить мелкую стальную сетку, что позволит пламени гореть ровно.

Простейшим примером горелки может являться стакан из огнеупорного стекла, наполненный крупным речным песком или мелкими камнями. В этом случае топливо наливается прямо в него и поджигается.

В отличие от горелки конструкция топливного отсека немного сложнее. Она предусматривает возможность гасить огонь, даже если топливо не израсходовано, и изменять интенсивность горения пламени. Конструктивно топливный отсек представляет собой резервуар, который также может быть заполнен впитывающим негорючим материалом.

Вверху располагается крышка с отверстием посередине, через которое собственно горит пламя и заливается топливо. Под это отверстие делается еще одна крышка, которая плотно закрывает его и горение прекращается. Она может быть съемной и сдвижной. Сдвижная крышка крепится к самой конструкции и позволяет регулировать интенсивность пламени.

Разбираем принцип работы

Своим существованием биокамин обязан давно изобретенным устройствам – обычной спиртовой горелке и масляной лампе. Принцип действия следующий: в емкость с жидким топливом погружен элемент из мелкопористого материала – фитиль. Горючее, подчиняющееся физическому закону капиллярного подъема жидкости, пропитывает его до самого верха и испаряется через открытый проем. Если эти пары поджечь, то получаем ровное устойчивое пламя, как изображено на фото.

Сердцем биокамина, изготавливаемого из современных материалов, является топливный блок круглой либо продолговатой формы. Он включает в себя такие основные элементы (показаны ниже на схеме):

• емкость из нержавеющей стали с заправочной горловиной, оснащенная сверху открытым проемом – горелкой;
• заслонка или крышка, перекрывающая доступ воздуха и предназначенная для тушения камина;
• несгораемый керамический наполнитель со множеством мелких пор;
• система бортиков, не позволяющая горючему выплескиваться наружу;
• небольшие переносные конструкции оборудованы защитой от воспламенения при опрокидывании.

В более дешевых вариантах вместо керамики может применяться негорючее волокно

Угловой вариант настенного биокамина

По способу оформления экокамины делятся на такие разновидности:

1. Настольные. Отличаются небольшими размерами и мобильностью, но требуют аккуратности в процессе пользования. Изделие нельзя ставить и разжигать под горючими предметами интерьера (например, полками).
2. Напольные модели оснащаются как точечной, так и продолговатой горелкой. Их можно переносить, но ставить – только на пол.
3. Настенные варианты отличаются прямоугольной формой и могут комплектоваться несколькими горелками.
4. Встраиваемые. Предназначены для установки в нишу или внутрь готового каминного портала.

Настольные модели (слева) и встраиваемые (справа)

Как функционирует топка биокамина заводского изготовления, смотрите на видео:

Экологичность

Работая на биоэтаноле, экологически чистом биотопливе, камин с приставкой «био» не производит вредных веществ, поскольку в процессе горения выделяется только углекислый газ и вода. Дыма и копоти нет, собственно, по этой причине, такой камин не требуют монтажа дымохода.

Мобильность

Установить биокамин можно и на этапе ремонта, и после его завершения. Отдельные модели могут быть переносными, например, настольные или напольные биокамины.

Пожарная безопасность

Биокамин имеет высокую степень пожарной безопасности. Специальная конструкция топливных блоков препятствует возникновению хлопков или взрывов, не допускает перегрева и пролива горящего топлива.

Обогрев помещения

Тепловая мощность биокамина, в зависимости от размера, может приравниваться к работе двух стандартных электрических обогревателей – в среднем от 2 до 6 КВатт, при КПД = 95%.

Простота в эксплуатации и установки

Существуют определенные правила эксплуатации биокамина, обозначенные в прилагающейся инструкции. Но в целом, ничего сложно в них нет

Важно, что наши биокамин можно потушить в любое время

Для биокаминов не требуется монтаж дымохода, вытяжки и подобных инженерных коммуникаций. Подключение к электросети для каминов со спиртовыми горелками с ручным розжигом не нужно, но если у вас автоматическая модель, то надо предусмотреть рядом вывод на розетку.

Легкость в уходе

Камин на биоэтаноле не требует особенного ухода,  нет необходимости в покупке специальных моющих средств – достаточно протирать внешние поверхности биокамина мягкой тряпочкой. Если камин имеет стеклянные детали, то для их очистки можно применять специальную жидкость.

Виды и подвиды биокаминов

Мастеру перед тем, как начать собирать биокамин своими руками придется выбрать место его размещения. Это сделать не сложно, поскольку, они производятся в самых разнообразных видах. По этому параметру они подразделяются на 4 ключевые вариации: Напольного типа, настенного крепления, декоративные настольные и встраиваемые поверхности.

Помимо этого подобные обогреватели распределяется на подвиды:

• Прямоугольной конфигурации — наиболее распространенная конструкция;
• торцевые — модули, которые устанавливаются в торцевой участок комнатной стенки;
• сквозные — крепятся в стеновых перегородках и архитектурных украшениях, например, колоннах;
• угловые — самый компактный вариант размещения, что особенно хорошо подходит для того, чтобы сделать биокамин своими руками в малогабаритной квартире.

Классификация биокаминов абсолютно логична. Некоторые модификации обладают стилистической универсальностью. Их, возможно, успешно интегрировать, как в традиционном интерьере, так и в необычные «лофт» или «хай-тек».

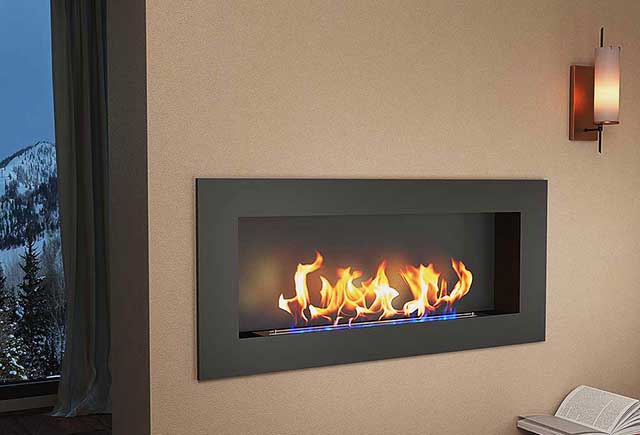

Настенные устройства

Данные биокамины выполняются в форме большой плоской конструкции, которая фиксируются на стенке. Лицевая панель для безопасной эксплуатации закрывается термоустойчивым стеклом. Подобным образом оформляют и боковые панели. Задняя стенка выполнена из жароустойчивого стройматериала, чаще всего из металла.

Конструкция элементарна в установке. Она монтируется на введенные в стену крепежные детали. Строение абсолютно безвредно в использовании. Потому что при горении биотоплива задняя стенка и днище конструкции разогреваются очень слабо. Поэтому они не в состоянии стать источником возгорания или спровоцировать ожог у нечаянно прикоснувшегося к поверхности обогревателя человека.

Напольные биокамины

Этот вариант ставится на настил либо на компактный подиум. В случае если технологически и по конструктивным характеристикам модели днище не нагревается в процессе работы устройства корпуса. То подобную модель размещают на любую подходящую ровную плоскость пола.

Для многих вариаций напольного типа, доступна мобильная версия отопителя. В этом случае ее, возможно, свободно переставить на любое удобное свободное место. Данные неизолированные камины могут использоваться на обогрев помещения. Правда только в течение кратковременного периода.

Настольные устройства

Данные модели представляют собой малогабаритные варианты напольных образцов. Располагаются они на стеллажах, столах либо специализированных подставках. Там, где позволяют их незначительные размеры украсить интерьер.

Их сложно отнести к полноценным каминам, по той причине, что они весьма компактны. Зато у этой модификации свои преимущества — они весьма мобильны. Их просто переносить с одного на другое место. Они высокофункциональные и довольно удобные в применении.

Встраиваемые модели

Весьма органично выглядят встраиваемые биокамины. Подобные устройства устанавливаются в специально приготовленную полость в стене. Выделяются они тем, что их лицевая панель выполнена, в форме продолжения стенки и видимы только с лицевой стороны.

Конструкция биокаминов «фонариков» выполняется с выпуклой фронтальной поверхностью. Они чуть-чуть выходят из стены здания, что делает их довольно необыкновенными и заманчивыми. Инсталлировать такой биокамин в интерьер комнаты гораздо сложнее, чем простую настенную конструкцию. Поэтому данная конструкция для установки доступна только высококачественным специалистам.

Перед тем как сделать биокамин такой модификации нужно очень ответственно подбирать для него посадочное место. Так как передвижение такого устройства в будущем станет довольно затратным и сложным.

Плюсы и минусы изделий

Главное и очевидное преимущество экокаминов заключается в том, что визуально они способны заменить настоящий камин и создать атмосферу комфорта и уюта в квартире или частном доме. Другие плюсы выглядят так:

• конструкция проста и надежна, ломаться в ней нечему, а значит, не потребуется и ремонт;
• благодаря бездымному горению небольшого количества топлива в помещении не нужно устраивать дымоход;
• из топки не вылетают раскаленные угли и в целом устройство считается пожаробезопасным при условии соблюдения инструкции производителя;
• простота обслуживания.

Элитные и дорогие модели биокаминов комплектуются электронными блоками управления, позволяющими контролировать работу и остаток горючего по дисплею, автоматически разжигать и гасить пламя, а также управлять прибором на расстоянии по сотовому телефону. Встроены в них и системы безопасности – защита от детей и домашних животных, опрокидывания и так далее. Но цены подобных изделий стартуют от 3000 у. е.

Теперь о минусах биокаминов:

1. Горелка практически не обогревает комнату. Пламя натуральное, но тепла выделяется слишком мало из-за медленного сжигания небольшого объема топлива.
2. Поставляемое на заказ и продающееся в магазинах горючее довольно дорогое. Самый дешевый биоэтанол в литровой емкости стоит от 7 у. е., а фирменный с запахом кофе от бренда Kratki – 16 у. е.
3. Как бы мало ни выделялось продуктов горения, для их отведения обязательно нужна приточно-вытяжная вентиляция.

Схема и устройство биокамина

Конструкция любого вида биокамина проста в изготовлении, но требует использования дорогих материалов. Если вы хотите иметь дома свой камин, то его легко можно изгтовить самому. Сэкономив на услугах рабочих. Т.к. производство биокаминов довольно дорогое предприятие.

Все детали для изготовления камина можно приобрести в любом строительном магазине. Для начала нужно придумать дизайн и сделать чертеж. Затем необходимо выбрать защитный экран. Он устанавливается примерно на расстоянии 15 см от огня. Также в биокаминах устанавливают подсветку и кнопка для регулирования пламени. Чтобы установка прошла успешно, для начала нужно разобраться, как работает биокамин.

Список материалов

1. Силиконовый герметик, он должен быть жаропрочным;
2. Камень для декора или кирпич;
3. Шнур фитильный, также подойдет шнурок от ботинка;
4. Короб металлический или банка, куда заливается биотопливо;
5. Стекло, которое можно заказать в любой мастерской. Края стекла необходимо заполировать. Оно должно быть толстым и жаропрочным примерно 4-5 мм. Также можно и обычное стекло вырезать самому. В этом случае, т.к. стекло не термостойкое, нужно расстояние до горелки сделать больше.

Инструкция с пошаговым планом работ + фото

Если у вас нет опыта в ремонте, то рекомендуем потренироваться с мини моделью настольного биокамина. Только потом приступать к выполнению крупногабаритного изделия.

1. Склеиваем стекла силиконовым герметикам ровно без перекосов и неровностей. Даем высохнуть герметику сутки. Либо делаем короб из металла;
2. Делаем горелку, устанавливаем фитиль. Еще прощекупить биотопливо в жестяной банке;
3. Устанавливаем металлическую сетку сверху фитиля. Сетка должна иметь максимально мелкие отверстия, тогда огонь распределяется равномерно по всей поверхности. Сетка должна быть прочной, так как на нее необходимо выложить декоративные элементы. Последним штрихом будет установка по бокам специального защитного стекла;
4. Через сутки после высыхания поджигаем фитиль. Наш камин готов к эксплуатации.

Для установки большого камина сначала нужно подготовить нишу или изготовить каркас из гипсокартона. Приобрести в специализированном магазине огнеупорный коробок. Между коробом и гипсокартоном выкладываем огнеупорный материал, например минеральная вата.

Покупаем и устанавливаем горелку побольше. Облицовываем огнеупорной плиткой или камнем. Теперь остался выбор за биотопливом.

Какое топливо можно использовать

Ботопливо — горючее, не выделяющее в атмосферу вредных веществ. Различают три его вида:

• биоэтанол;
• биогаз;
• биодизель.

Жидкое топливо

У жидкого биотоплива нет запаха и оно полностью сгорает

Для эксплуатации экокаминов используют биоэтанол, который получают посредством переработки растительного сырья. Это обычный этиловый спирт, который продаётся в ёмкостях разного объёма: от 0,5 до 10 литров.

Средний расход — 0,3–0,5 л/ч (литров в час). В процессе сгорания этого объёма топлива выделяется около 5 кВт тепловой энергии. Поэтому экокамин средних размеров можно использовать для обогрева помещения. Эффективность этого оборудования сопоставима с электрообогревателями мощностью 3 кВт/ч.

Преимущества жидкого топлива:

• экономный расход;
• полное сгорание;
• отсутствие запаха;
• возможность регулирования интенсивности горения с помощью заслонок;
• не оставляет сажи и жирного налёта после сгорания, поэтому горелки и топливный блок легко очистить.

Производители предлагают биотопливо, обогащённое специальными присадками, обеспечивающими яркие цвета пламени. Биоэтанол получают из крахмалосодержащего сырья:

• кукурузы (стеблей и початков);
• свёклы;
• маниока;
• сахарного тростника;
• картофеля;
• ячменя.

Сырьё измельчают и ферментируют с помощью дрожжей, глюкомилазы и амилосубтилина. После чего отправляют на брагоректификацию. Лидерами по производству биоэтанола являются Бразилия, Китай и Индия.

Жидкое топливо можно изготовить самостоятельно. Для этого понадобятся:

• 96% спирт;
• бензин «Б-70».

Ингредиенты смешивают в пропорции 1:9 (одна часть бензина и 9 частей спирта). Расход полученного топлива будет большим, чем у биоэтанола: до 1 л/ч. Но собственноручно приготовленное топливо все равно выгоднее, так как для него требуется дешёвое сырье.

Популярные марки:

• Art Flame;
• FANOLA;
• «Биотепло».

Твёрдое топливо

Твёрдое топливо — дрова или сухое горючее. Оно не используется для эксплуатации биокаминов. Количество тепла, получаемое при сгорании этих видов топлива, превышает допустимые для экокаминов нормы.

Общие сведения

Изготовление биокамина — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. Кроме этого, нужно владеть навыками подобной работы или хотя бы иметь общее представление о ней.

Устройство биокамина

Перед тем как сделать биокамин своими руками, необходимо подробно изучить, как он устроен. Независимо от вида, он состоит из одних и тех же элементов.К ним относятся следующие:

1. Отопительный блок. В качестве этого элемента может выступать топливный бак с задвижкой или обыкновенная горелка. Как правило, блок изготавливается из нержавеющей стали или металла. Материал выбирается довольно толстый, что помогает защитить устройство от воздействий больших температур и повысить продолжительность его работы. Объём топливного бака может варьироваться от 60 мл до 5 литров.
2. Корпус. Его форма и размеры напрямую зависят от дизайна интерьера. Среди множества моделей выделяются открытые и закрытые корпуса. В обоих случаях можно выбрать оригинальную конструкцию, которая идеально впишется в помещение и поможет создать в нём уют и тепло.
3. Декоративные элементы. Эти небольшие детали изготавливаются из огнеупорных материалов и предназначаются для украшения изделия. Чаще всего, ими могут быть различные камни для горелок, кованые решётки, керамические поленья и прочие атрибуты каминов.

Разновидности изделий

Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:

Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.

Декоративные настольные биокамины безопасны в использовании

Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.

Настенные биокамины подойдут для любого богатого и статусного помещения

Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.

Напольный – самый распространенный вид биокамина

Преимущества и недостатки

Сделанный своими руками экокамин, как и любое другое устройство, имеет свои положительные и отрицательные стороны. Первых значительно больше, поэтому можно смело выбирать вид и начинать его монтаж. При этом не стоит забывать о недостатках, так как они могут сильно повлиять на комфорт в помещении и создать его владельцам дополнительные неудобства.

К преимуществам биокаминов можно отнести такие:

Простота конструкции. Изделие не требует дорогостоящего дополнительного оборудования, прокладывания дымохода и вентиляции. Кроме этого, установка выполняется без согласования с различными инстанциями и соседями.

Лёгкость конструкции. Как правило, даже самые габаритные модели редко весят более 100 кг. Эта особенность позволяет упростить процесс транспортировки и монтажа.

Безопасность

При соблюдении простейших мер предосторожности риск получения какой-либо травмы или возникновения пожара сводится к минимуму.

Экологичность. Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Кроме этого, в процессе эксплуатации не образуется дым или сажа.

Простота обслуживания. Управлять биокамином сможет даже ребёнок. Для этого не нужно знать особенностей конструкции, а достаточно просто изучить предоставленную инструкцию.

Дополнительное увлажнение воздуха. Эта полезная функция основывается на выделении углекислого газа и водяного пара.

К отрицательным характеристикам относят:

1. Малое количество выделяемого тепла. Даже самые мощные и габаритные изделия не способны обогреть помещение, в котором они установлены.
2. Необходимость частого проветривания комнаты и обустройство хорошей вентиляции.
3. Высокая стоимость устройства.

Как сделать напольную конструкцию

Напольная конструкция вписывается в любой интерьер, так как имитирует дровяные камины

Преимущество напольных биокаминов — в разнообразии форм и размеров. Они могут напоминать геометрическую фигуру, чашу или тумбу, оставаться стационарными или мобильными. Но отопительный блок для них должен быть изготовлен из металла. Сам корпус при этом можно сделать из камня, дерева, пластика, керамики или гипсокартона. Главное, следить, чтобы огонь не затрагивал пожароопасные элементы.

Необходимые материалы и инструменты

• отопительный блок;
• негорючий гипсокартон (1 лист);
• металлический профиль с направляющими и стоечными элементами (8 – 9 м);
• дюбель-гвозди, саморезы по металлу и с потайной головкой;
• термоустойчивый клей для плитки, шпатлёвка;
• ножницы по металлу, шуруповёрт, нож для резки гипсокартона;
• изоляционные материалы (2 кв.м);
• керамическая плитка;
• затирка (около 2 кг);
• строительный уровень, рулетка;
• дерево или другой материал для каминной полки;
• декор для украшения готового биокамина.

Все расчёты необходимо делать с учётом размеров места для будущего биокамина. Один из вариантов представлен на чертеже.

Подготовительные работы

Чертёж необходимо создавать с учётом пожаробезопасностиВ этом варианте предусмотрено обустройство топки

На этом этапе необходимо определиться с размерами и дизайном биокамина: большой или маленький, пристенный, угловой или расположенный в центре комнаты. После этого создаётся чертёж или эскиз с учётом пожаробезопасности объекта. Рассчитывая его размеры, нужно следить за тем, чтобы расстояние от очага до стенок конструкции и каминной полки составляло не менее 15 – 20 см. После этого на основании чертежа на стену и на пол наносится разметка.

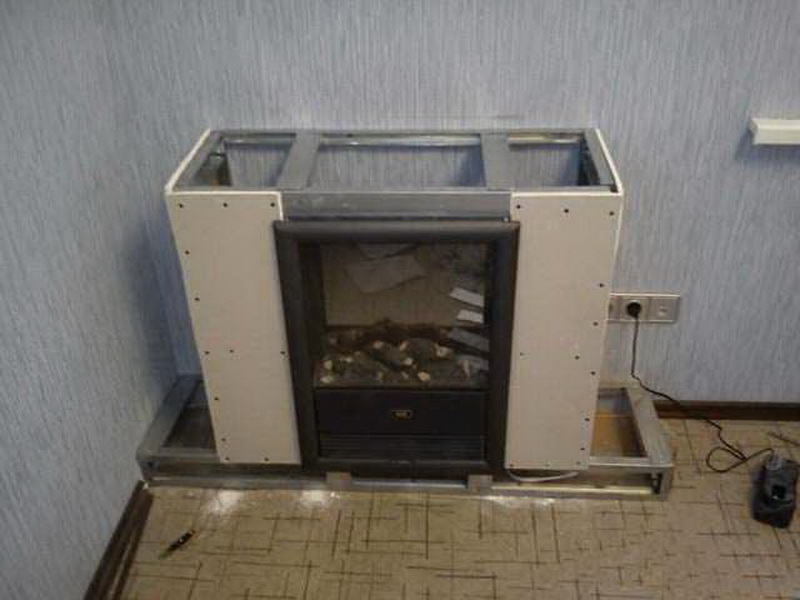

Пошаговая инструкция по изготовлению

Процесс предусматривает выполнение нескольких этапов: от крепления профиля и до декорирования обшитого гипсокартона

• Сборка каркаса. По готовой разметке крепятся предварительно подготовленные направляющие профили. Затем в них вставляются стоечные элементы, которые впоследствии закрепляются саморезами. С помощью отвеса контролируется вертикальность.
• Крепление профилей к стене на дюбель-гвозди. При этом стойки дополнительно закрепляются перемычками.
• Закладка изоляционного материала в стены сооружения. Им может служить спрессованная базальтовая вата.
• Обшивка гипсокартона. Для этого необходимо нанести разметку на листы гипсокартона и обрезать ненужные элементы с помощью специального ножа. Главное, с одной стороны делать надрез, надламывая материал с другой. Выполняя обшивку будущей конструкции, нужно вкручивать саморезы на расстоянии 10 – 15 см друг от друга. По окончании этих работ следует нанести гипсовую штукатурку.
• Отделка биокамина. Для этого стенки и дно корпуса обклеиваются керамической плиткой, за исключением углубления для установки горелки.
• Затирка швов. После неё монтируется каминная полка, а сама конструкция украшается подготовленными декоративными элементами — лепниной, мозаикой, облицовочным кирпичом.
• Установка горелки. Её можно приобрести или сделать самостоятельно из металлического стакана, в который опущен фитиль. В последнем случае не удастся регулировать высоту пламени, но и платить за заводскую конструкцию не придётся.

Заключительным этапом может быть установка кованной или каминной решётки из жаропрочного стекла, которая обеспечит дополнительный уровень безопасности для домочадцев.

Из-за громоздкости напольных биокаминов их очень часто проектируют в виде угловых конструкций. Последние могут быть симметричными или асимметричными, когда вместо одной из задних стенок у камина устанавливается колонна. Их установка практически не отличается от установки стандартных напольных биокаминов, за исключением чертежа.

5 Встроенный камин – оригинальное дополнение для любой комнаты

Пламя, пылающее в стене – явление нетривиальное. Между тем никакой мистики в этом нет. Встроенный биокамин вам вполне по силам создать самостоятельно. По большому счету, в этом качестве можно использовать камин-аквариум. Но есть нюанс. Вряд ли строители могли предвидеть ваше желание разместить в стене очаг. Поэтому придется поработать.

Встроенный биокамин вам вполне по силам создать самостоятельно

Оптимальный вариант – это создание ниши из гипсокартона (ГКЛ), которое сводится к 4 этапам:

• Стена очищается от загрязнений и при необходимости выравнивается.
• На стену маркером или строительным карандашом наносим план-схему будущей ниши (учитываем расположение розеток, выключателей и светильников).
• Из металлических профилей и направляющих собираем каркас.
• ГКЛ монтируем на каркас.

В основе ниши из гипсокартона лежит каркас, и наша работа начинается с его создания. Согласно линиям разметки с помощью дюбелей монтируем направляющие. Шаг между ними не должен превышать 40 см. Далее придаем конструкции объем. Для этого нужно будет установить профили. Они выставляются с помощью отвеса и крепятся к полу и потолку. Временно отложим профили в сторону – нам нужно обезопасить стену от высоких температур. Для этого между направляющими, которые прикручены к стене, укладываем Изовер или базальтовую вату. После чего теплоизолятор закрываем сплошным листом гипсокартона.

Следующий шаг – это монтаж ГКЛ. В первую очередь зашиваются боковые стенки. На завершающем этапе закрываем фронтон, и ниша готова. Однако мы ее создаем с определенной целью – нам нужно установить камин. Поэтому добавим в нишу полку. Кстати, она придаст конструкции дополнительную жесткость. Учитывая вес камина и хрупкость гипсокартона, полку лучше изготавливать из дерева.

1. 1. Определитесь с ее высотой и нанесите разметку.
2. 2. Используя строительный уголок и уровень, прикрутите упоры под полку.
3. 3. Замерьте ширину полки и подготовьте доску таких же размеров.
4. 4. В нишу на упоры кладите обрезанную доску и фиксируйте её саморезами.

В получившуюся нишу устанавливаем «аквариум». Это один из самых простых способов создать встроенный биокамин. Однако от этого огонь не становится менее привлекательным. На самом деле работа с нишей еще не закончена – впереди ее декоративное оформление. Подбирая отделочные материалы, не забывайте, что они должны выдерживать воздействие высокой температуры.

Простой настольный биокамин

Такие камины послужат идеальным дополнением к любому дизайну помещения, а в вечернее время даст возможность полюбоваться живым огнем во всей его красе. Одним из главных достоинств настольных каминов является их простота. Рассмотрим подробнее, как сделать один из таких биокаминов.

Для создания такого камина своими руками нам потребуется:

• 4 стекла.
• Короб для основания из металла или другого огнеупорного материала.
• Стеклорез.
• Герметик для скрепления стекол.
• Стальная сетка.
• Огнеупорные камни для декора.
• Емкость для топлива.

Пошаговая инструкция изготовления настольного биокамина:

• Выполняем расчет размеров будущей конструкции. Для одной горелки минимальным расстоянием между стеклами считается 15 см.
• Выполняем подгонку стекол под размеры короба. Если они соответствуют размерам – замечательно. В противном случае нужно обрезать лишнее стеклорезом. Стеклянный короб после соединения будет устанавливаться на основание.
• Соединяем стекла герметиком. Для этого наносим герметик на торцевую часть стекла и соединяем его под прямым углом с другим стеклом. Чтобы герметик полностью высох, потребуется не менее суток. Для этого под каждую сторону устанавливаются подставки.
• Стеклянный короб без верха и дна устанавливается на основание. Если расчеты были выполнены правильно, то он должен точно стать на грани. Для скрепления стекла и основы снова используем герметик.
• В центр основания ставим горелку с биотопливом и накрываем ее стальной сеткой. Ее необходимо вырезать так, чтобы ее края ложились на грани основания. Рекомендуется укладывать сетку в несколько слоев, чтобы она не проваливалась под тяжестью декоративных камней.
• Ровным слоем выкладываем камни на сетку. Если используются натуральные камни, собранные своими руками, их нужно обязательно промыть. В таком случае при нагревании они не будут издавать неприятный запах.
• При необходимости поджигаем горелку и проверяем результат.

Важно! Данная конструкция очень проста в сборке, но имеет ряд недостатков. Прежде всего – это невозможность пополнения топлива без разборки части камина

Вторым недостатком является отсутствие регулятора горения. Как следствие, нельзя изменить ни силу пламени, ни расход топлива.

Критерии выбора топлива

Биокамин работает на специальном топливе, основу которого составляет этанол. По существу это неочищенный спирт. Заливать в топливный бак можно только горючие жидкости с приставкой «био». Это условие связано с тем, что биологическое топливо при сгорании не выделяет токсичных веществ, поэтому его применение безопасно для здоровья.

Основой биотоплива является этиловый спирт

Различные марки топлива производят из растительных компонентов (свеклы, картофеля, кукуруза и т.п.), а также древесной стружки. Биотопливо – это бесцветная жидкость, не имеющая запаха. При горении на разлагается на воду и углекислый газ. Горение возможно только при наличии доступа кислорода. Чтобы погасить камин, достаточно закрыть крышку или заслонку топливного бака, что обеспечивает безопасность использования этой жидкости в домашних условиях.

Чистый этанол даёт при горении синее пламя, похожее на горящий газ. Вид такого пламени не похож на живой огонь, поэтому производители добавляют в этанол специальные красящие присадки. Для имитации потрескивания в биотопливо добавляют морскую соль.

При выборе биотоплива обращают внимание на его качество и безопасность. Качественный продукт снабжён сертификатом, который обязательно нужно проверить при покупке

Важный критерий выбора горючей жидкости – количество выделяемого тепла. Во время покупки обязательно проверяют оригинальность упаковки, срок годности продукта.

Приобрести биотопливо можно в специализированных магазинах в тарах объёмом от 1 до 5 л. Наиболее популярны в настоящее время марки:

• Planika Fanola;
• Биотепло;
• Kratki;
• FireBird;
• Direct Cheminee.

Самодельное биотопливо

В среднем прибор с небольшой горелкой расходует примерно 0,5 л биотоплива в час. Это достаточно дорогостоящая жидкость, поэтому её самостоятельное изготовление поможет немного сократить расходы. Самодельное биотопливо не менее эффективно, но по стоимости ниже, чем промышленный вариант.

Чтобы изготовить бюиотопливо, понадобится два ингредииента:

• Этанол с содержанием спирта не менее 96%.
• Очищенный бензин.

Компоненты в соотношении 50-80 г бензина на 1 л спирта перемешивают до однородной массы непосредственно перед зажиганием камина. Оставлять такую горючую жидкость в баке нельзя, поскольку бензин быстро отслаивается от спирта.

В начале горения самодельное биотопливо даёт лёгкий запах алкоголя, но через несколько минут он исчезает. Если на искусственные дрова капнуть немного эфирного масла, можно получить приятный аромат в помещении.

Общая информация

Биокамин представляет собой простую систему, в основе работы которой лежит сжигание жидкого топлива, биоэтанола. Биологическое топливо является ничем иным, как натуральным спиртом, поэтому при горении выделяется лишь пар и незначительная часть углекислого газа. Чистый спирт горит синим пламенем, а в камине должен полыхать желтый огонь, поэтому в биоэтаноле присутствуют различные добавки, которые добавляют огню реалистичности.

Отметим, что важно не только то, что самодельный биокамин прост в изготовлении, но и то, что для своей работы он не требует установки дымохода, вытяжки, подведения инженерных систем и коммуникаций. Все что нужно для полноценной работы системы, регулярное проветривание помещения для подачи свежего воздуха насыщенного кислородом. Ведь как вы наверно знаете, кислород активно используется в процессе горения спиртового топлива

Ведь как вы наверно знаете, кислород активно используется в процессе горения спиртового топлива.

Скромный биологический камин

Несмотря на то, что принцип работы и устройство биокамина всегда одинаковое, существует большое количество различных вариаций исполнения этого прибора. Чаще всего в магазинах можно встретить следующие разновидности:

• Напольные варианты могут устанавливаться вдоль стены или иметь конструкцию для размещения в углу комнаты. Эти системы бывают крупногабаритными или могут иметь небольшой размер, позволяющий перемещать биокамин в любую точку комнаты.
• Подвесные и встраиваемые варианты имеют более скромные размеры. Такие экокамины подвешиваются на стены, либо монтируются в специальные ниши, заранее подготовленные для этих целей. Интересный момент заключается в том, что подобные устройства закрепляются как в стенах, так и в мебели, например в шкафах, на журнальных столах.
• Настольные варианты представляют собой миниатюрное исполнения . Эти декоративные устройства прекрасно обоснуются на вашем столе, полке или тумбочке. Настольный биокамин проще всего сделать самостоятельно, чтобы полноценно оценить, как работают подобные устройства.

Настольная вариация на тему биокамина

Вне зависимости от того, какая конструкция биокамина выбрана, в заводских моделях обычно предусмотрена возможность регулировки высоты и напора пламени. В случае самостоятельного изготовления это можно сделать, поработав с горелками.

(19 оценок, среднее: 4,13 из 5)

Для создания теплой и уютной атмосферы в доме люди часто приобретают биокамины, которые помещаются в комнатах городских квартир, не занимая при этом много места

Эко камины пользуются большим спросом
по причине легкой эксплуатации и использования экологически чистого топлива, что очень важно для малогабаритных жилых помещений. Растущее производство биокаминов способствует большому ассортименту конструкций, отличающихся размером, материалом и типом установки. Хотя цена на них установилась приемлемая для людей среднего достатка, все равно такое удовольствие для многих остается дорогим

Что делать, если хочется добавить в свое жилье нотку комфорта посредством привлекательного отопительного инструмента?

Хотя цена на них установилась приемлемая для людей среднего достатка, все равно такое удовольствие для многих остается дорогим. Что делать, если хочется добавить в свое жилье нотку комфорта посредством привлекательного отопительного инструмента?

Выходом из положения будет создание биокамина собственными руками. Изготовить камин не составит большого труда, зная основные составляющие прибора и технологию изготовления.
