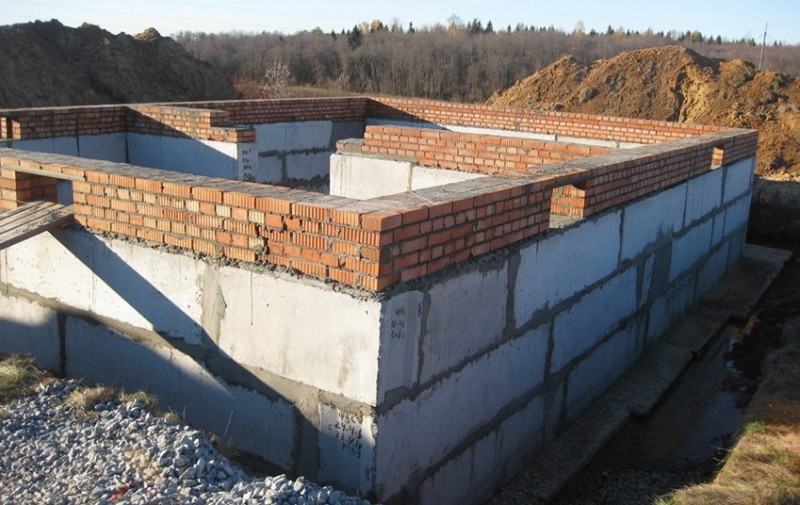

Размеры фундаментных блоков и размеры плит для сборных ленточных фундаментов

Особенности монтажа фундаментных ФБС блоков

Процесс монтажа блоков под фундамент не требует особых знаний и специальных навыков

Для получения хорошего результата важно строго соблюдать последовательность выполнения действий, которые осуществляются в три этапа

Первый этап заключается в проведении расчета количества элементов, необходимых для возведения фундамента. Для этого определяется объем постройки, полученное значение следует разделить на объем одного блока. Второй этап состоит в подготовке основания. Блоки следует укладывать на песчаную подушку толщиной 50-100 мм, предварительно выровненную и утрамбованную. Длина и ширина основания должны быть больше на 25-30 см, чем размеры планируемой постройки. Далее выполняется разбивка участка по осям при помощи строительных отвесов и уровня.

Заключительным этапом является непосредственно укладка ФБС блоков с помощью грузоподъемного механизма. Предварительно устанавливаются блоки-маяки на углах, пересечениях и перемычках фундамента. Нивелиром проверяется совпадение верхних плоскостей маяков, между которыми следует натянуть шнур. По нему выставляются остальные элементы первого ряда. Между блоками, согласно проекту, необходимо оставить зазоры для прохождения инженерных коммуникаций.

Еще на стадии проектирования стоит позаботиться о закупке блоков с большими показателями длины

Полезный совет! Перед монтажом блоки следует очистить от возможного загрязнения и смочить водой.

От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента. Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий.

Важно! Нельзя устанавливать блоки на покрытое водой или снегом основание. При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм

И цена за штуку изделия составит всего 300 руб

При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм. И цена за штуку изделия составит всего 300 руб.

Обустройство основания включает в себя комплекс мероприятий, от правильной реализации которых зависит быстрота и качество укладки блоков ФСБ

Использование ФБС блоков при строительстве фундаментов и других объектов позволяет существенно ускорить процесс. Правильный выбор размера изделия и соблюдение последовательности монтажа станут залогом создания прочной, надежной и долговечной конструкции.

Технические характеристики ФБС

Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:

• более В7.5 – бетон М100;
• не ниже В12.5 – М150;
• тяжелые бетоны – В3.5 (М50) – В15 (М200).

Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.

При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:

• «Т» – тяжелый;
• «П» – керамзитовый (с пористым основанием);
• «С» – силикатный.

Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.

Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.

При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.

Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.

На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.

Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.

На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.

Нюансы применения ФБС блоков

Начнем с того, что существуют определенные запреты на использование бетонных фундаментных блоков. Под них нужна прочная основа, к примеру, скальная, на крайний случай, песчаная. Правда, современные технологии позволяют устанавливать ФБС даже на подвижные грунты. Просто придется вложить немало средств, чтобы подготовить грунт.

Обычно для этого формируют монолитную армированную бетонную площадку в виде плитного фундамента. А уже на него сооружают блоки с обвязкой по второму ряду армирующим поясом. По сути, получается тройной расход – плита+блоки+ленточный армированный фундамент. Добавьте сюда песчаную подушку под всю плиту, расход увеличивается.

Есть более дешевая технология. На основе ее получается прерывистый фундамент. Это когда блоки устанавливаются с промежутком, который в дальнейшем засыпается грунтом. Последний обязательно утрамбовывается. Но и тут есть свои запреты:

• расстояние между блоками – не больше 70 см;
• основа под них должна быть очень прочной с высокой несущей способностью.

Другой вариант, который используется на слабых грунтах, монтаж ФБС блоков с подпятником. Последний – это разновидность фундаментной подушки, изготовленной по технологии железобетонного изделия. Она имеет большие размеры, увеличивая таким способом площадь опоры. А соответственно, снижая давление на слабый грунт. На фото ниже такие подушки-подпятники показаны.

Подпятники для ФБС блоковИсточник st12.stpulscen.ru

При любой описанной технологии специалисты советуют приобретать железобетонные изделия с максимальной длиной. Чем меньше в сборном фундаменте стыков и швов, тем он надежнее.

Видео описание

В видео показана технология монтажа ленточного фундамента из ФБС блоков:

Плюсы и минусы ФБС блоков

В чем преимущества сборного блочного фундамента от монолитного:

• нет необходимости приобретать опалубку и арматуру для каркаса;
• после заливки монолита, необходимо время на его застывание и набора марочной прочности, на что уходит обычно 28 дней;
• сборный фундамент нагружать можно сразу после его монтажа;
• зная размеры ФБС, можно легко подсчитать требуемое количество материала;
• разнообразие размеров и характеристик, можно сэкономить, грамотно выбрав их;
• долгий срок эксплуатации – более 100 лет;
• высокая прочность материала, в процессе эксплуатации такие фундаменты не деформируются.

Что касается недостатков, то он один – большой вес изделия. Поэтому для сборки фундаментной конструкции приходится привлекать тяжелую технику в виде погрузчика или подъемного крана. К сожалению, их услуги недешевы, что увеличивает себестоимость строительного процесса.

Для монтажа ФБС блоков используется специальная техникаИсточник i.simpalsmedia.com

Коротко о главном

ФБС – это железобетонные изделия, используемые для формирования сборного фундамента.

ГОСТом предусмотрены различные размеры блоков, вес, характеристики и допуски.

Их используют для закладки фундаментов на прочных грунтах. Если грунты слабые или подвижные, то под фундамент заливается железобетонная плита. Сборный фундамент обязательно обвязывается армирующим поясом из бетона.

Время сооружения фундамента из ФБС – минимальный. Высокая прочность и долгосрочная эксплуатация привлекают потребителей. Минус один – большая масса, поэтому монтаж проводят с помощью специальной техники.

Ленточный фундамент фбс: как правильно подобрать размеры блоков для строительства

При возведении фундаментов могут применяться разные размеры блоков фундаментных, и цена за штуку изделия будет зависеть от его габаритов. Для точного определения размеров блоков и их количества следует выполнить развертку основания. На специальном чертеже условно раскладываются все изделия по длине и высоте подвальной стены здания. Здесь следует учитывать перевязку между блоками, которая составляет не менее 25 см.

Ширина изделия подбирается исходя из толщины стен здания. В данном случае допускаются незначительные свесы надземных сооружений. Если стены будут возводиться из кирпича, то величина выступа должна быть не более 40 мм с каждой стороны. Здесь можно использовать ФБС шириной 600 мм для стен 640 мм и величиной 500 – для конструкций 510 мм.

Ленточный фундамент: типы конструкций и область применения ()

Длину фундаментного блока необходимо определять по развертке, где располагают элементы разных размеров таким образом, чтобы они ложились ровно, не образовывая существенных выступов.


Обратите внимание! Если не получается уложить должным образом элементы стандартной величины, их можно расколоть по длине.
Фундамент из ФБС имеет гораздо более высокую скорость постройки со значительным снижением трудозатрат. При строительстве ленточного фундамента фбс и возведении стен применяются изделия высотой 580 мм

Блоки со значением 280 мм используются в качестве доборных элементов, когда необходимо выполнить отверстие в основании для продухов, ввода или вывода сетей

При строительстве ленточного фундамента фбс и возведении стен применяются изделия высотой 580 мм. Блоки со значением 280 мм используются в качестве доборных элементов, когда необходимо выполнить отверстие в основании для продухов, ввода или вывода сетей.

Вес ФБС блоков является немаловажным значением, зная которое, можно определиться со спецтехникой, необходимой для укладки изделий, а также с транспортом, который будет задействован при доставке блоков к месту строительства.

Обратите внимание! Сегодня производители выпускают небольшие фундаментные блоки 200х200х400 мм, которые можно устанавливать без привлечения спецтехники.

Конструктивные особенности и виды блоков

Блоки для сборных фундаментных оснований изготавливают из тяжелых и средних бетонов. В стандартном исполнении это изделия прямоугольной формы, но для укладки нижнего ряда ленточного фундамента (преимущественно на влажных грунтах) могут использоваться панели подушечного типа – трапециевидные, с увеличенной площадью опоры.

Из верхней грани блока выступают закладные проушины для перемещения при помощи подъемного крана. Металлические петли срезают после установки панели на место.

Изделия классифицируются по конфигурации, наличию армирования, типу бетона. Производители выпускают:

• ФБС – сплошные панели без армирования, подходят для обустройства фундаментных оснований высотных сооружений, строительства цокольных этажей;
• ФБП – пустотелые бетонные блоки для фундамента, они служат несъемной опалубкой при возведении стен эксплуатируемых подвалов, для строительства объектов промышленности (в ходе монтажа конструкций пустоты заливают раствором, предварительно установив арматуру);
• Ф – железобетонные (с армированием) полнотелые бетонные блоки под фундамент;
• ФЛ – фундаментные подушки, предназначенные для монтажа оснований ленточного типа;
• БФ – высокопрочные блоки из тяжелого бетона, рассчитанные на повышенные нагрузки;
• ФБВ – полнотелые блоки, у которых предусмотрена продольная выемка для прокладки коммуникаций, монтажа перемычек.

При выборе элементов для сборки фундамента, следует обратить внимание на маркировку материала. Она содержит следующую информацию: тип блока, габариты, тип бетона

Плотность бетона зависит от марки цемента, вида наполнителя и т.д. Данная характеристика напрямую влияет на вес изделия, его прочность на сжатие. Фундаментные блоки изготавливают из бетона трех типов:

• Т – тяжелый. Изделие характеризуется максимальной плотностью и способностью выдерживать высокие нагрузки, морозостойкостью.
• С – силикатный. Имеет среднюю плотность и соответствующие эксплуатационные характеристики.
• П – пористый. Использование керамзитового наполнителя позволяет получить блоки с относительно небольшим весом. Они менее прочны, но дешевле и требуют меньших вложений в транспортировку.

Виды фундаментных блоков ФБС

Принято различать следующие блочные изделия:

ФБС– фундаментные стеновые блоки, как мы уже упоминали ранее.

ФБВ– плиты, оснащенные специальной выемкой для более легкого монтажа. Считаются наиболее оптимальным вариантом для устройства инженерных коммуникаций. Их предназначение помимо укрепления фундамента – удобное размещение трубопровода и кабельных систем.

ФБП– блоки пустотные. Характеризуются уменьшенной массой, оптимальными шумо- и теплоизоляционными параметрами. Приобретая пустотные плиты, Вы сможете существенно сэкономить на транспортировке и установке благодаря сниженному весу.

Технические и эксплуатационные особенности ФБС

Производитель стеновых изделий обязан соблюдать гост 13579-78, требования которого относятся к геометрии и размерам элементов.

Само изделие является параллелепипедом, и изготавливается из перечисленных выше марок бетона. Промышленные блоки фбс должны иметь предельно минимальную плотность 1800 кг/м³, не иметь пустот, а также иметь технологические углубления (пазы) для арматуры по вертикали при укладке на раствор. Бетон для изготовления изделия должен быть класса ≥ В 7,5.

Процесс производства включает в себя уплотнение рабочей смеси на вибрационных столах.

Требования гост к ФБС изделиям предполагают соблюдение точности размеров, в частности, длина изделий должна быть точно 2380, 1180 и 880 мм, ширина – 300-400-500-600 мм, высота — 280 или 580 мм. В маркировке фундаментные блоки размеры используют в дециметрах, округление происходит до большей цифры. Обозначение «ФБС 24.4.6» расшифровывается следующим образом: длина 2380 мм, ширина 400 мм, высота 580 мм.

Символ «С» означает сплошную форму. Это – самый большой железобетонный блок из выпускаемых, он имеет массу 19600 кг. Но монтаж блоков любого размера и марок требует применения спецтехники, так как даже самый легкий блок вести не меньше 260 кг.

Укладка блоков автокраном

Если завод изготавливает блоки меньшего веса, но с маркировкой «Т» (тяжелый), то изделия в этом случае сделаны из керамзитобетона (должны быть промаркированы символом «П») или из силикатобетона (маркировка «С»), или просто они некачественно изготовлены и могут иметь пустоты и прочность ниже заявленной. Чтобы установить соответствие заявленных характеристик актуальному гост, требовать у производителя сертификат и другие сопроводительные документы.

Размеры фундаментных стеновых блоков влияют на такие характеристики всего объекта, как:

1. Прочность сооружения на фундаменте из ФБС;Сложность и скорость технологического процесса монтажа изделий;Время строительных работ, начиная с «нулевого» цикла и до сдачи объекта;Стоимость ФБС.

Фундамент на влажном грунте

Размеры элементов должны соответствовать таким свойствам и характеристикам грунта и объекта, как:

1. Свойства грунта – влажность, прочность, пучинистость, скалистость;Размеры несущих стен и потолочных межэтажных перекрытий;Масса сооружения;Прочность основания;Тип укладки блоков;Общая площадь фундамента.

Также выбор среднего размера изделий и их общее количество для строительства фундамента зависит от длины стен, и принимается в среднем за 4-5 единиц на длину длинной стены основания.

Устройство фундамента на ФБС

На неустойчивых и пучинистых грунтах рекомендуется применять блоки больших размеров. К примеру, фундаменту на глине, суглинке или скалистом грунте подходит применение блоков ФБС 24.6.6. – это самый большой размер. Песок и супеси требуют использование менее тяжелых изделий марки ФБС 12.6.6-Т согласно гост.

* размер используется редко

Размеры и устройство стенового изделия

Размер блоков ФБС по ширине не обязательно должен равняться ширине несущих стен.

ГОСТ допускает выдвижение блока или стены наружу на расстояние до 10 см, а если поверхность выступает с обеих сторон, то до 6 см. Чтобы кладка получилась плотной и оптимально скрепленной перевязыванием, в одном фундаменте необходимо использовать ФБС разного размера. Изделия, уложенные правильно, минимизируют неровности поверхности комбинированного основания, а также выполняют роль направляющих плоскостей для дальнейшего возведения стен.

Технические свойства и особенности блоков ФБС

Изготовитель должен обеспечивать точное соответствие прочностных и геометрических характеристик блоков требованиям ГОСТ 13579-78, ведь любое отклонение может в последующем привести к быстрому разрушению здания. Блоки фундаментные ФБС представляют собой параллелепипед из тяжелого, керамзитового или силикатного бетона плотностью не менее 1800 кг/м³ без пустот, с технологической подформовкой для вертикального армирования кладки раствором. Класс прочности бетона предусматривается не ниже В 7,5.

Технология изготовления предусматривает уплотнение бетона на вибростолах, а специальные опоки обеспечивают заданные размеры и плотную, гладкую поверхность. Изделия с нарушением геометрии в последующем не позволят возвести ровную кладку, а толщина швов будет больше нормативных значений (2- 5 мм), что может нарушить гидроизоляцию всей конструкции. Качественная, плотная поверхность служит гарантией от преждевременного растрескивания и разрушения даже во влажной среде.

ГОСТ на блоки ФБС регламентирует изготовление изделий длиной 2380, 1180 и 880 мм. При этом ширина варьируется от 300 до 600 мм с интервалом 100 мм, высота может быть 280 и 580 мм. Изделия с высотой 280 мм практически не используются в современном строительстве фундаментов по причине низкой несущей нагрузки при практически одинаковой цене, поэтому многие производители не включают их в свой ассортимент.

Габаритные размеры в дециметрах заложены в маркировке с округлением до большего значения. Например, блок ФБС 24.4.6 имеет фактические размеры 2380х400х580 мм. Буква «С» в обозначении типа блока означает, что конструкция сплошная. Это самое большое изделие в предлагаемом сортаменте, позволяющее максимально ускорить возведение фундамента, но и имеющее максимальный вес при изготовлении из тяжелых марок бетона (М 100, М 200) — 1,96 т.

Так же необходимо учитывать, что вес блоков ФБС, даже самых маленьких, достигает 260 кг, что требует при работе с ними использования тяжелой спецтехники.

Некоторые производители предлагают эти виды изделий меньшей массы, несмотря на маркировку тяжелого бетона «Т». В таком случае они изготовлены либо из керамзитового бетона и должны быть промаркированы буквой «П», либо из силикатного «С», либо в процессе производства были недостаточно уплотнены и могут иметь пустоты и поры. Поэтому при покупке уточните марку и вес фундаментных блоков ФБС и убедитесь в наличии подтверждающего качество документа.

Крупногабаритные блоки ФБС применяются, помимо ленточных сборных фундаментов, для возведения подвальных этажей и неотапливаемых сооружений технического характера.

Размеры ФБС блоков по ГОСТ и допустимые отклонения

Размеры фундаментных блоков определяются по ГОСТ 13579-78

Все блоки должны соответствовать указанным данным в таблице 1, а также на чертеже.

Таблица 1: Размеры блоков

Тип блока	Основные размеры блока, мм
Длина L	Ширина b	Высота h
ФБС	2380	300;400;500;600	580
1180	400;500;600	280;580
880	300;400;500;600	580

Изделия высотой 0,28 м являются доборными, используются для обустройства отверстий под различные коммуникации.

Чертеж: Типы блоков ФБС

Размеры блоков, используемых для устройства фундамента, могут иметь некоторые допустимые отклонения.

• в длину +/- 13 мм;
• по ширине и высоте +/- 8 мм;
• выемки +/-15 мм.

Тип поверхности. Учитывая п. 2.12 ГОСТ 13579-78, фронтальная часть готового блока может быть с разной степенью обработки. Определяется такими категориями:

• А3 – лицевая, под покрытие поверхности краской;
• А5 – лицевая, для отделки плиткой, которая укладывается на слой раствора;
• А6 – лицевая, не подвергающаяся отделке;
• А7 – не лицевая, не видна при эксплуатации.

Маркировка фундаментных блоков

Все ФБC имеют специальную маркировку, которая указывает на размеры и параметры блока.

Маркировка имеет следующую структуру:

Структура условного обозначения.

Важно понимать, что в маркировке принято указывать ширину и длину изделий в дециметрах, округляя их значение. Так можно подобрать подходящие блоки для сооружения фундамента, не используя дополнительную подгонку

Пример расшифровки маркировки ФБС24.3.6-Т:

• ФБС – фундаментный блок сплошной;
• 24 – длина (округленная) в дм, полный размер 2380 мм;
• 3 – ширина в дециметрах, полный размер 300 мм;
• 6 – высота, полный размер 580 мм;
• Т – это марка бетона (тяжелый).
• При использовании для изготовления блоков керамзитобетона, последняя буква аббревиатуры будет «П»;
• Если применяется силикатный бетон, тогда буква «С».

Согласно п. 5.1 ГОСТ 13579-78, маркировка производится на боковой части изделия.

Маркировка ФБС блока.

Очень важно знать расшифровку и ее принцип, чтобы во время приобретения можно было проверить насколько соответствует размеры и другие параметры блока

Расчет необходимого количества ФБС

Для определения требуемого количества блоков, первоначально проводится расчет ленточного фундамента. Сначала берутся данные нагрузок от всех вышерасположенных конструкций, которые производят давление на фундамент. Конструкция фундамента должна выдерживать все нагрузки, которые передаются от стен на фундаментные блоки.

Поэтому предварительно рассчитывается несущая способность, от которой зависит объем всей фундаментной конструкции для данного типа объекта.

При расчете берется во внимание:

• параметр толщины стен;
• уровень стабильности грунта;
• тип перекрытия.

Необходимо учитывать, что при подборе ширины фундаментного блока допустимы свесы стены над блоками. Свесы допустимы как внутри, так и снаружи помещения.

Свесы стены на 55 мм.

Таким образом, для стен толщиной 510 мм можно использовать фундаментный блок шириной 400 мм.

Характеристика почвы при выборе ФБС играет большую роль. При недостаточной устойчивости, необходимы блоки очень больших размеров. Если глинистый грунт, применяются самые объемные блоки, на крупнообломочном грунте, можно использовать блоки небольших размеров.

Рассмотрим упрощенный процесс расчета количества блоков.

Если в качестве примера предположить, что фундамент сооружается из блоков одного размера — ФБС12.5.6-Т, для начала необходимо высчитать объем одного блока. Смотрим, какие полные размеры блока согласно таблице расположенной выше.

Получаем: длина — 1180 мм, ширина — 500 мм, высота 580 мм. Для простоты расчета переведем в сантиметры и высчитаем объем одного блока:

118 · 50 · 58 = 342200 см3

Затем, необходимо высчитать объем всего фундамента и разделить его на объем одного блока. В результате мы получим количество необходимых блоков.

Чаще строительство фундамента осуществляют из блоков разной длины, подгоняя их под размер стен. В этом случае для определения количества и размера блоков производится их раскладка в виде чертежа. На раскладке отображают, как будут располагаться блоки по длине и высоте фундамента. При этом необходимо учитывать, что блоки должны укладываться с перевязкой, которая составляет не менее 250 мм.

Спецификация

Марка	24.4.6	12.4.6	8.4.6	12.3.6	8.3.6
1 ряд	14	9	10	2	2
2 ряд	12	13	10	2	1
3 ряд	14	9	10	3	3
Итого	40	31	30	7	6
Всего					114

Произведя такую раскладку, очень легко посчитать необходимое количество блоков.
