Нагреватели воды: типы водогреев и их сравнительная характеристика
Содержание:
- Классификация
- Подключение водонагревателя
- Объем баков
- Почему одни обогреватели экономичнее других, плюсы и минусы
- Вариации водонагревательного оборудования
- Наливные водонагреватели
- Что такое энергосберегающий обогреватель
- Основные характеристики
- Бойлеры комбинированного действия
- КПД основных видов обогревателей для дома
- Проточный водонагреватель или бойлер косвенного нагрева
- Бойлер (накопительный) косвенного нагрева
- Какой водонагреватель лучше: проточный или накопительный
- Как подключить бойлер
- Устройство электрического бойлера
- Как работает накопительный водонагреватель
- Что такое бойлер?
- Подключение бойлера
Классификация
Различают две разновидности электрических бойлеров для нагрева воды:
- Прямоточный бойлер, вода нагревается, проходя через теплообменники, обладающие большой площадью. Такие аппараты более компактны и подают тепло сразу после включения в сеть. Однако они имеют большую удельную электрическую мощность и во многих случаях требовательны к подходящей к ним проводке и защитным устройствам.
- Накопительный — здесь используются нагреватели меньшей мощности (следовательно, потребляющие меньший ток). Нагрев воды происходит не в проходящем потоке, а в емкости (которая обязательно снабжается теплоизоляцией). Преимущество такого устройства не только в меньшем токе который проходит через электронагреватели, но и в том что они легко справляются с пиковыми (например утром когда вся семья принимает душ и умывается) расходами воды. Также при широко внедряющейся дифференцированной оплате за электроэнергию (в ночные часы киловатт стоит меньше), использование их оправдано по экономическим причинам — вода может нагреваться, когда электросчетчик считает по минимальному тарифу (в ночное время). К минусам накопительных электрических бойлеров можно отнести их значительные габариты. Если вам нужен такой нагреватель, обязательно разберитесь с логикой работы его систем управления. От этого, а также от качества тепловой изоляции его корпуса зависит — сколько потребляет электроэнергии бойлер.
Подключение водонагревателя
Краткий алгоритм подключения бойлера в работу выглядит следующим образом:
- Монтаж водонагревателя на стенной поверхности или на полу.
- Подвод к нему водопроводных труб (подача холодной и отвод горячей воды).
- Монтаж всех необходимых элементов и врезка.
- Подключение бойлера к сети электроснабжения.
- Тестирование. Для выпуска воздуха из бака сначала открывают кран горячей воды. Потом открывают подачу холодной воды и внимательно осматривают все стыки на предмет протекания. Если протечек не обнаружено, бак полностью заполняют водой.
- Остается включить бойлер в работу и проверить его на нагрев воды.
Схема подключения бойлера
Объем баков
Для того чтобы правильно выбрать объем бака водонагревателя учитывайте количество членов семьи и точек водозабора.
Хотите купить бойлер для нагрева воды, но не можете определиться с объемом бака? Что ж, этот критерий является наиболее важным. Здесь нужно ориентироваться на количество потребителей и количество точек водоразбора. Если семья состоит из двух людей, то минимальный объем составляет 50 литров, оптимальный объем – 80 литров (хватит, чтобы принять душ друг за другом, не дожидаясь подогрева воды до заданной температуры). Максимальное количество точек водоразбора – 3 шт.
Семье из трех человек рекомендуется выбрать электрический бойлер для нагрева воды с емкостью бака 100 литров. Такого объема хватит на принятие душа всей семьей, друг за другом. Максимальное количество точек водоразбора составляет 3 шт – это душевая кабина, кухонная мойка, умывальник в ванной комнате. Для четырех точек водоразбора и четырех человек достаточно водонагревателя на 120 литров, а для пяти точек и пяти человек – на 150 литров.
Если вы любите принимать ванну, то минимальный рекомендованный объем бойлера составит 150 литров. Правда, следующему человеку придется подождать, пока водонагреватель нагреет замещенную воду.
В продаже имеются и более вместительные бойлеры прямого и косвенного нагрева. Они ориентированы на тех, кто потребляет воду в больших количествах. Также они актуальны для предприятий общественного питания, где наблюдается большая проходимость людей и нужно постоянно мыть посуду.
Компактный бойлер с баком на 15 литров — неплохой вариант для установки на кухне.
Если бойлер нужен лишь для периодического мытья посуды в домашних условиях, то можно приобрести самую маленькую и компактную модель с баком на 10-20 литров. Такого объема хватит чтобы помыть с десяток тарелок и несколько кастрюль. Следует отметить, что вода в таких бойлерах остывает очень быстро, так как по мере расхода она замещается холодной водой из водопровода.
Почему одни обогреватели экономичнее других, плюсы и минусы
Дело в том, что в различных обогревателях используются различные способы нагрева помещения, одни использую нагревательные тэны, в других используется инфракрасное излучение, масляные теплоносители.
Первостепенным важнейшим фактором, влияющим на экономию, считается правильный подбор обогревателя необходимой мощности под данную площадь помещения. Например, если попытаться обогреть 400м2 тепловентилятором за 900р, можно не только ничего не нагреть, а еще и получить хороший счет за электричество в конце месяца см. таблицу ниже.
Площадь помещения, кв.м | Мощность (Ватты, Вт) |
5,0-6,0 | 500-750 |
7,0-9,0 | 750-1000 |
10,0-12,0 | 1000-1250 |
12,0-15,0 | 1250-1500 |
15,0-18,0 | 1500-1750 |
18,0-25,0 | 1750-2000 |
25,0-30,0 | 2000-2500 |
30,0-35,0 | 2500-2900 |
Важно! Если вы выбираете обогреватель в качестве не основного источника тепла, например, на период весна-осень. Достаточно выбора на один порядок меньше
Например, 30кв.м-2000Вт. Другая ситуация, если вам недостаточно основного источника отопления, для этого необходимо произвести несложные расчеты и обзавестись подходящим энергосберегающем обогревателем, рассчитанным на меньшую площадь.
Так же не стоит забывать, что не все отопительные системы распространяют тепло равномерно вокруг себя, есть направленные, всесторонние, есть напольные, настенные, потолочные, все они обладают своими плюсами и минусами. Разберем преимущества и недостатки самых популярных из них:
Тепловентиляторы
плюсы
Мобильность, демократичность, довольно быстрый нагрев помещения
минусы
Шумность, сушат воздух, поднимают пыль, выжигают кислород, нельзя оставить без присмотра, средний КПД
Масляные
плюсы
Медленное остывание, бесшумность, наличие термостата, защита от перегрева
минусы
Медленный нагрев, низкий КПД, нагревание корпуса
Конвекторы
плюсы
Бесшумность, безопасный нагрев корпуса, термостат, высокий КПД
минусы
Сушат воздух, выжигают кислород, засоряются пылью
плюсы
Бесшумность, экономичность, не сушат и не выжигают кислород, быстрый нагрев
минусы
Дороговизна
Микатермические
плюсы
Высокий КПД, поддержание равномерно микроклимата
минусы
Повышенная чувствительность к перегрузкам в электросети, цена
В данном списке представлены только основные преимущества и недостатки
Выбирая отопитель необходимо также обращать внимание на марку производителя, гарантийный срок обслуживания, собственные уникальные свойства, класс энергоэффективности, удобство транспортировки, безопасность для людей, чувствительность к перепадам температур, длину шнура, внешний вид
Вариации водонагревательного оборудования
Водонагреватели различают по следующим группам:
Есть котлы со встроенным водонагревателем. В них монтируется медная трубка, которая представляет собой спираль.

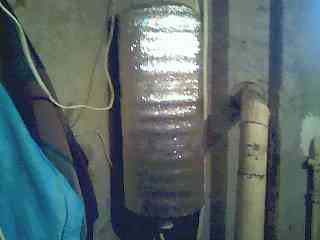

Самодельный водонагреватель при профессиональной сборке может прослужить 5 лет и более. При этом его цена на порядок ниже купленного в магазине. Потребляемые расходы электричества на работу самодельных водонагревателей минимальные, а время нагрева соизмеримо с заводским аналогом. Электрический водонагреватель создать собственноручно вполне реалистичная идея. Подобные самоделки можно применять как в загородных домах, так и в жилых квартирах.
Наливные водонагреватели
Отличное решение для дачи или в случае отсутствия в доме водопроводной воды. Наливной водонагреватель — это емкость с крышкой, в которой смонтирован ТЭН. Емкость может быть из нержавеющей стали, пластика, обычной стали, покрытой эмалью. Температура регулируется терморегулятором. К корпусу приделан душевой шланг.
Есть такие устройства двух типов — самотечное и с создаваемым небольшим встроенным насосом давлением (Элвин ЭВБО). Самотечные наливные водонагреватели необходимо вешать выше головы. Душ принимать можно, то поток воды будет слабоват. У моделей с насосом напор больше, но и емкость бака должна быть приличной и походным такую модель не назовешь.
Функции тут могут быть такие:
- поддержание заданной температуры;
- автоматическое отключение после нагрева;
- наличие аккумулятора и насоса для создания давления;
-
индикаторы для отслеживания состояния.
Наливные водонагреватели — это исконно Российское изобретение и производители все российские. Есть подобные элеткронагреватели воды следующих марок:
- Успех;
- Элвин Эвбо;
- Водолей;
- Элбэт;
- Мистер Хит Дачник;
- Сказка.
Устройства работают от сети 220 В, мощность имеют порядка 1-2 кВт, цена — от 20$ до 100$ — в зависимости от функционала и материала бака. Какой какой водонагреватель лучше в этой категории? Нержавеющий с напором, но это как раз самые дорогие модели.
Что такое энергосберегающий обогреватель
В отличие от централизованного теплоснабжения энергосберегающий обогреватель потребляет мало энергии на поддержку оптимальной температуры и может применяться в любой необходимый момент. Это особенно актуально на фоне резкого похолодания, неожиданного отключения теплоцентрали и в любом другом подходящем случае. Его можно эффективно использовать как в городской квартире, так и в частном доме, так и на даче.
Прибор характеризуется следующим рядом эксплуатационных параметров:
- Независим от центрального теплоснабжения.
- Портативен, компактен, мало весит.
- Обладает высоким КПД.
- Работает от бытовой электросети.
- Снабжается понятным управлением и настройками.
- Имеет быстрый и нетрудный монтаж.
- Экономно расходует электроэнергию.
- Устанавливается в безопасном для детей и домашних животных месте.
- Отличается высокой пожаро- и электробезопасностью.
- Оснащается системой автономного контроля.
- Не сжигает кислород окружающего воздуха в помещении.
- Направляет поток горячего воздуха.

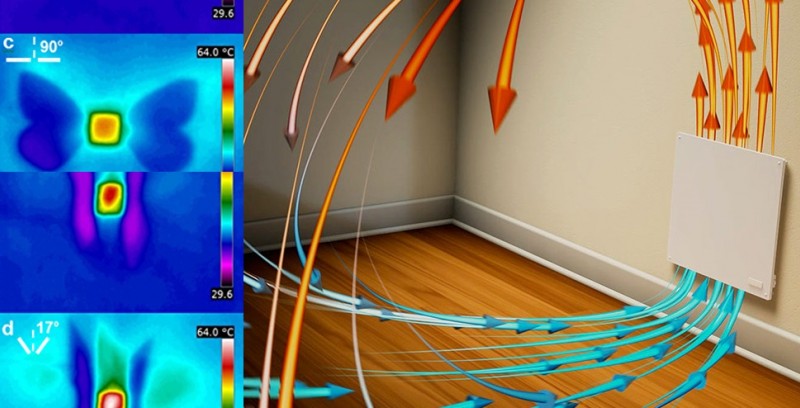

Стильный энергосберегающий обогреватель для домаИсточник happymodern.ru
В целом, энергосберегающие обогреватели для дачи, дома или квартиры обладают выше рассмотренным рядом отличительных свойств. Однако у каждой разновидности и конкретной модели существуют свои особенности, плюсы и минусы. Далее рассмотрим их более подробно.
Основные характеристики
Основными техническими характеристиками бойлера являются:
- Материал изготовления корпуса (эмаль, нержавеющая сталь, пластик).
- Тип размещения (настенный, напольный, вертикальный, горизонтальный).
- Номинальное напряжение электрической сети (220 или 380 В).
-
Давление воды (особенно актуально для проточных водонагревателей). При небольшом напоре в водопроводе может испортиться нагревательный элемент
- Объем бака.
- Вес.
- Габаритные размеры (глубина, ширина, высота).
- Максимальная мощность.
- Наличие регулятора температуры воды, магниевого анода.
- Толщина и материал слоя теплоизоляции (самый высокоэффективный – пенополиуретан).
- Тепловые потери (напрямую зависят от слоя теплоизоляции, чем он толще, тем меньше потери и экономичнее водонагреватель).
- Тип управления (гидравлическое, электронное, наличие ЖК-дисплея).
Бойлеры комбинированного действия
Удачным вариантом являются бойлеры, которые сочетают в себе оба принципа. Они подключаются к контуру отопления, но их конструкция подразумевает и наличие собственного нагревательного элемента. Для примера – схема устройства нагревательного бойлера SMART компании ACV:
Примерная схема бойлера комбинированного нагрева
- В ударопрочном полипропиленовом кожухе (10) установлен стальной наружный бак (8) из листовой тали с надежной пенополиуретановой термоизоляцией (3). Он служит для циркуляции воды из системы отопления, подводимой от котла через патрубки (11).
- Внутри него размещен бак для санитарной воды из нержавеющей стали (9). В него предусмотрен вход воды из ГВС (14) и отвод ее к точкам потребления через трубку (2).
- В верхней части расположена крышка (7) с ручным воздухоотводом (1) – для первоначального заполнения системы.
- Внутри внешнего бака размещен ТЭН мощностью от 2 до 6 кВт (5) – он будет включаться по команде автоматического контроллера, если термостат (4) фиксирует недостаточность нагрева через систему внешнего теплообмена. В летний период, когда система отопления выключена, ТЭН будет являться основным источником тепловой энергии.
- Панель управления оснащена необходимыми устройствами регулировки – температуры нагрева санитарной воды, таймером включения ТЭНа (например, для его использования по льготному ночному тарифу).
Подобная конструкция бойлера является наиболее универсальной, и сочетает положительные качества всех упомянутых выше систем. Пожалуй, единственный недостаток такого водонагревателя – достаточно высокая цена.
Выбирая водонагреватель, просчитайте все за и против каждого варианта, посмотрев на характеристики каждого из них
Важно также обратить внимание на размер выбираемого прибора и продумать место, которое он должен занять
КПД основных видов обогревателей для дома
Всем известно, что такое КПД, это разница между затраченной энергией и произведенной. При подсчете коэффициента мы постарались предоставить максимально развернутый ответ в табличной форме. Так как по мимо энергетической составляющей, есть еще и финансовые затраты на покупку самого аппарата, затраты на электроэнергию, подсчет производится с учетом данных факторов.
В таблице приведены средние значения, полученные в результате испытаний обогревателей различных видов (спасибо одному известному магазину за предоставленное оборудование для тестирования). Стоимость за 1кВт энергии составляет 4 руб. Нагрев происходил в течении 1 часа в мебелированном помещении 18кв.м с начальной температурой 22гр.С. Мощность нагревателей 1500 Вт. Тип управления – электронный.
Вид | Средняя цена, р | Заявленная максимальная мощность, Вт | Изменение температуры в течении 1 часа, гр. С | Затрачено кВт по счетчику | Стоимость затраченной электроэнергии, р |
Тепловентилятор | 1250 | 1500 | +3,9 | 1,69 | 6,76 |
Масляный | 3200 | 1500 | +5,1 | 1,74 | 6,96 |
Конвектор | 3540 | 1500 | +6,2 | 1,52 | 6,08 |
Инфракрасный | 3580 | 1500 | +6,1 | 1,22 | 4,88 |
Микатермический | 7800 | 1500 | +7,0 | 1,24 | 4,96 |
Полученные цифры являются приближенными, так как не учтено множество важных влияющих факторов на результат, таких как: единая марка производителя, влажность в помещении, модель самого нагревателя, направленность, напряжение в электрической цепи и т.д.
Но тем не менее цифры получились следующие, самый высокий коэффициент полезного действия получен у конвекторов, инфракрасных, микатермических нагревателей. Тепловентилятор с трудом смог нагреть помещение на 4 градуса.
Масляный радиатор нагрел помещение достаточно хорошо, после стопа эксперимента помещение продолжало нагреваться и оставаться прогретым дольше других, поэтому не стоит его списывать со счетов из-за высокого электропотребления.
Инверторный терморегулятор
Стоимость обогревателей с инверторными блоками может варьироваться от 8000 до 30000 руб. В длительной перспективе, как правило, такие затраты окупаются. Подробнее в видео:
Проточный водонагреватель или бойлер косвенного нагрева
Проточный водонагреватель является оптимальным вариантом для установки в местах активного использования воды. Его можно монтировать в ванной комнате и на кухне. Можно использовать одно устройство на обе комнаты.
Бойлер косвенного нагрева применяется при наличии собственной системы отопления. Его монтаж является простым и удобным. В процессе эксплуатации затраты будут минимальными. Этот вариант не подойдет там, где присутствует центральное отопление. Использовать его можно в комбинации с проточным водонагревателем. Такое решение будет одним из самых экономичных и функциональным на любой случай. Стоит использовать его в качестве базы для активного использования.
Читайте так же:
Бойлер (накопительный) косвенного нагрева
В том случае если смонтировать двухконтурный котел, тогда для этого необходимо меньше места, да и его стоимость дешевле. Нагреватели косвенного нагрева бывают разных типов.
Рассмотрим, как работает бойлер, который представлен металлическим цилиндром, его объем зависит от модели. Стоит отметить, что некоторые из них рассчитаны на 100 и более литров. Если котельная имеет маленькую площадь, тогда применяют вертикальные бойлеры.
Водонагреватель закрепляют на стенке. Корпус состоит из металла, пластика и крашенной стали. При выборе бойлера лучше приобрести модель, у которой стальные участки окрашены, так как они могут подвергнуться коррозии.
Внутри бака расположен латунный или стальной змеевик, форма которого представлена в виде спирали с дополнительными витками, они необходимы для качественного обогрева воды. Для того чтобы происходил своевременный нагрев поступающей холодной воды, спираль бывает смещена в нижнюю часть бака. В некоторых модель она равномерно распределяется по всему содержимому емкости.
Есть такие модели, на которых смонтировано два теплообменника: один подключен к отоплению, а второй к тепловому насосу. Хочется отметить, что работа бойлера такого типа достаточно проста. Снизу поступает холодная вода, которая нагревается за счет спирали, а уже теплая жидкость выходит сверху. Магниевый анод продлевает срок службы нагревателя и терморегулятора.
Такой бойлер может быть и без змеевика, а состоять из двух баков разного размера, которые вставлены друг в друга. Горячая вода поступает из большой емкости и разогревает холодную жидкость, размещенную в более маленьком баке, а теплообменником в такой конструкции является расстояние между их стенками.
Какой водонагреватель лучше: проточный или накопительный
Решить, какой водонагреватель покупать — бойлер (накопительный) или проточник — в принципе, несложно. В первую очередь ограничивающим фактором является потребляемая мощность: у накопительных максимально это 3-4 кВт, у проточных водонагревателей меньше 7-8 кВт брать бессмысленно — они могут обеспечить нагрев лишь очень небольшого объема воды. Не у всех есть возможность установить такое мощное оборудование.
Во вторую очередь, надо смотреть, постоянно вы будете использовать электронагреватель воды или только периодически. При периодическом использовании, особенно в летний период удобны проточные водонагреватели, так причем открытого типа (индивидуальные, которые устанавливаются рядом с мойкой). Например, это отличный способ подогреть воду в летнем душе на даче до комфортной температуры, если солнце с этой задачей не справилось. Также это — способ решения проблемы в квартирах при отключении горячего водоснабжения на ремонт.
Для постоянного и регулярного использования более экономичны и удобны накопительные водонагреватели. Современные модели более суток «держат» температуру, так что расход электричества тут будет, скорее, меньший, чем больший.
Как подключить бойлер
Чтобы устройство прослужило как можно дольше, важно правильно его подключить. Рассмотрим схему подключения электрического бойлера
Монтаж оборудования.
- Определитесь с местом установки (оптимально – в углу над унитазом или в специально оборудованном шкафчике. Подберите место так, чтобы розетка для подключения бойлера находилась на должном расстоянии от водопровода).
- Необходимо просверлить отверстия в стене перфоратором или ударной дрелью.
- Забейте 2 вставных шипа в отверстие.
- Присоедините к стене опорную деталь (держатель) крепежными изделиями для фиксации водонагревателя.
- Повесьте бойлер на держатель.
Подключение к водопроводу.
- Подключите к входному отверстию оборудования клапан предохранения(который служит для сброса давления);
- Далее к клапану присоедините трубку для доступа воды.
- Второй конец трубки подсоедините к трубе холодного водоснабжения.
- Вторая трубка монтируется к выходному соединению бойлера и сантехники.
- Кроме того, клапан водонагревателя необходимо подсоединить к канализации с помощью шланга.
- Установите фильтр для очистки воды.
Подключение к электропитанию.
Чтобы подключить бойлер к электричеству, потребуется питание в 220 В, которое идет от квартирного щитка.
Для подключения водонагревателя к электричеству, понадобится трехжильный кабель из меди, состоящий из двойного слоя изоляции (например, силовой провод ВВГ).
- Перед началом работ необходимо обесточить квартиру, выключив автомат на своем щитке.
- Проведите кабель от квартирного щитка в квартиру. При этом необходимо снабдить щит устройством защитного отключения (бывает в комплекте с водонагревателем).
- Бойлер нуждается в обязательном заземлении. Для этого нужна розетка с трехфазным заземлением. Необходимо выбирать влагостойкие розетки. Кроме того, заземляющая жила желтого (зеленого) кабеля идет в заземляющую шину щитка.
- Вмонтируйте соединительный кабель в стену или замаскируйте с помощью декоративной коробки.
- Обычно, напрямую к розетке подключаются приборы с малой мощностью. В обратном случае или если обогреватель не оснащен шнуром с вилкой, следует подключать бойлер напрямую.
- Для этого необходимо провести кабель к бойлеру (по возможности выделить для обогревателя отдельный щиток).
- Если в первом случае устройство можно выключить извлечением вилки из розетки, то в другом случае понадобится автоматический выключатель. Кроме того, на автомат возложена функция защиты прибора от скачков энергии (не менее 16 А).
- При подключении напрямую также стоит позаботиться об установке УЗО.
Завершающий этап.
Перед тем, как подключить бойлер, необходимо наполнить его водой. Только после этого можно включать обратно автомат на щитке и подключать водонагревательный прибор.
Перед тем, как приступить к сборке, обязательно ознакомьтесь с инструкцией и изучите приложенные схемы
Особое внимание уделите подключению к электропитанию и не забывайте о технике безопасности
При монтаже оборудования проследите, чтобы бойлер был надежно зафиксирован в крепежной основе. Также необходимо обеспечить доступ к оборудованию, т.к. бойлер будет нуждаться в дальнейшем обслуживании.
Если вы не уверены в своих собственных силах, настоятельно рекомендуем обратиться к квалифицированному специалисту.
Устройство электрического бойлера
Схема подключения бойлера.
На сегодняшний день дизайнерские решения водонагревателя могут быть самыми разнообразными. Есть вертикальные, горизонтальные, круглые, плоские модели, но любой бойлер работает по типу термоса. Внутренний бак, в котором находится вода, и корпус водонагревателя отделяет слой теплоизоляционного материала, это позволяет эффективно сохранять воду в горячем состоянии.
Основные части накопительного бойлера:
- нагревательный элемент;
- термостат – прибор, который позволяет в автоматическом режиме поддерживать заданную температуру воды, он периодически включает и отключает ТЭН;
- магниевый анод предназначен для защиты внутреннего бака с водой от коррозии;
- предохранительный и обратный клапаны, обычно они идут в одном корпусе, предохраняют конструкцию от избыточного давления и ТЭН от перегорания при отсутствии воды.
Как работает накопительный водонагреватель
По сути, принцип работы накопительного водонагревателя прост. В емкости находится теплоноситель, а также нагревательный элемент или конструкция. Вода нагревается и подается в место потребления.
Холодная вода подается в емкость снизу. Там она постепенно нагревается и движется вверх под давлением холодной воды. Так как у нагреваемой воды плотность уменьшается, слои с разной температурой не перемешиваются. То есть в верхней части накапливается только горячая вода, которая через расположенную там трубку и отбирается потребителем.
Одним из основных условий работы накопительного водонагревателя является то, что емкость постоянно должна быть заполнена водой. То есть подача холодной воды равняется расходу горячей воды. Для этого в трубопроводе, через который подается холодная вода, должно быть достаточное давление. Подача и расход обязательно регулируются и контролируются, в противном случае может выйти из строя нагревательный элемент, если он электрический. Если в емкости находится теплообменник, то без нагреваемой воды он попросту будет расходовать энергию впустую. Поэтому предусмотрено отключение источника тепла, если емкость пустая. За контроль ее наполненности отвечают специальные регуляторы.
Существуют также накопители с послойным нагревом теплоносителя. Они отличаются от описанных выше отсутствием естественной циркуляции воды. Нагревательные элементы находятся в верхней части емкости. Суть таких водонагревательных приборов в том, что можно в считанные минуты получить горячую воду у сливного патрубка. Вода, находящаяся ниже, нагревается постепенно.
Чтобы увидеть работу накопительного водонагревателя, следует посмотреть размещенное под статьей видео.
Что такое бойлер?
Бойлер – это автоматизированное бытовое устройство, предназначенное для подогрева воды. Представляет собою накопительную емкость, которая снаружи или внутри оснащена нагревательным элементом. Область применения достаточно широка, его можно установить как в общественном помещении (сауне, офисе, ресторане, баре), так и на даче, в частном загородном или многоквартирном доме.
Наибольшее распространение получили бойлеры с внутренним нагревом, их отличительной особенностью является змееобразный теплообменник, погруженный на всю глубину емкости. В теплообменнике происходит циркуляция нагревающего вещества (воды, электричества, масла, пара).
Бойлер с наружным нагревателем работает за счет тепловой энергии, полученной в результате сжигания энергоносителей (дрова, уголь, газ).
Водонагреватель с наружным теплообменником, работающий на дровах
Нагретая вода в емкости бойлера распределена слоями, наиболее горячая находится вверху. Именно поэтому забор воды для расхода осуществляется из верхней части, а к нижней соответственно подведена подача холодной воды.
Разработчики водонагревателей создали максимально эффективный теплоизоляционный слой. Он обеспечивает длительное остывание воды в емкости. В результате тепловые потери современного качественного бойлера составляют всего 3 градуса за сутки.
Подключение бойлера
Для правильного подключения бойлера нужно соединить только пластиковыми трубами (металлическими нельзя) или шлангами высокого давления выхода к трубам гвс (не перепутайте выхода горячей с холодной). На вход холодной воды обязательно нужно установить обратный клапан. Этот клапан нужен для того чтоб не сгорел тен когда нет воды в системе водопровода, клапан не дает стечь воде из водонагревателя и впоследствии не ударило электрическим током если прогорит тэн.
Для того чтоб соединить нагреватель с электричеством — фазу подведите к тэну так, чтоб при срабатывании регулятора температуры ток отключался. Для того чтоб узнать какой из контактов соединять — выньте аккуратно терморегулятор из тэна соедините провода (всего два) и тестером или отверткой с индикатором проверьте на отключение фазы. Заземление на корпус. Некоторые зануляют, но лучше спросите у электрика. Установить бойлер можно рядом с котлом газовым или даже встроить нагреватель воды в мебельный шкаф.
Бойлер на 80 литров, и на 100 делается из двух балонов. Обмен тепла от электрического тена в теплообменнике получается своеобразный гидроаккумулятор -это накопительные водонагреватели.
Как видите устройство бойлера не сложное, даже простое. По такому-же принципу можно сделать своими руками бойлер напольный.
Можно самому сделать как — горизонтальный бойлер, так и вертикальный. У самодельного горезонтального немного другая схема подключения, а внутренности все одинаковые. Получается не хуже бойлера термекс, baxi, acv, drazice, gorenje (бойлер горение) или к примеру электролюкс и ariston (аристон).
Один из компонентов котельного оборудования — бойлерная, в бойлерной установлены водонагреватели. Самодельные бойлеры водонагреватели можно использовать как электрические котлы отопления взамен котлов газовых.
На главную справочника
С доставкой купить корочки сварщика с талоном птб
Корочки электрика купить на работу устроиться чтобы
Корочки электромонтажника купить на работу устроиться чтобы
