Как выбрать оборудование для бурения скважины на воду

Бурение ударным способом

Самый надежный способ разработки гидросооружения, для которого применяется малая БУ, – металлическая труба, оснащенная желонкой. Оборудование эксплуатируется на участках с подвижными и мягкими грунтами – желонка захватывает часть породы из скважинного канала, извлекая на поверхность.

Ударное бурение – трудоемкий вариант разработки скважинного канала, к которому предъявляются особые требования:

• повышенная прочность гибкого троса для извлечения больших объемов грунта;
• безопасность монтажа и эксплуатации;
• высокая производительность.

К основным достоинствам подобного бурения относят:

• длительный срок эксплуатации готовой скважины;
• возможность обустройства гидросооружения с большим диаметром;
• исключение засорения воды сторонними примесями при разработке скважины;
• возможность контроля уровня водоносного горизонта;
• высокую эффективность проведения работ в зимний период.

Среди недостатков можно выделить:

• сниженную скорость преодоления пород, если глубина сооружения значительная;
• обязательное обустройство обсадной колонны;
• возможность обвала отдельных слоев грунта при прохождении плывунов.

Использование самоходных устройств

Такие буровые агрегаты имеют свои особенности. Нет необходимости в специальном транспорте для перевоза агрегата. Для того чтобы перевести такое устройство, подойдет грузовая газель. Размер оборудования зависит от необходимой глубины бурения скважины.

Бурение скважины может выполняться для разных целей:

• Для поиска газа или нефти;
• Для выполнения работ по укреплению береговых линий на каналах, по которым ходят суда;
• Для установки свай под залитие фундамента;
• Для получения воды на участках, где нет возможности подключения к центральному водопроводу;
• Для применения скважин в промышленных целях.

В основном на самоходных платформах устанавливают оборудование гидравлического или механического типа.

Что касается обычного двигателя, то в этом случае передача переключается на бурение, и двигатель через редуктор начинает вращать буровую установку.

Следует отметить, что стоимость малогабаритной машины меньше, а ассортимент довольно большой. Переносная мобильная техника не только компактная, но и стоит, как обычный станок. Самопроходные МГБУ — это настоящий приз для ответственного хозяина. Производители постарались, чтобы такие станки имели хороший показатель продуктивности.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

• Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
• Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
• Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).

• Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

Рама мини-буровой установки состоит из трех частей:

• горизонтальной платформы;
• вертикальной рамы;
• подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту. Сначала варится нижняя рама, измеряется

Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Устройство вертлюга для бутовой установки

Чертеж вертлюга для малогабаритной буровой установки

МГБУ канатно-ударного бурения

Это простейшая малогабаритная конструкция, для которой не нужны сложные чертежи. Потребуется собрать станину, ударный патрон и желонку. А вот для облегчения работы нужен редуктор, к которому и подключается вся система. Вес патрона примерно 75-85 кг, желонка послужит для очистки забоя от грунта, а эффективность МГБУ доказана как на песчаных, так и на глинистых грунтах.

Требуемый «стакан» изготавливается из отрезка трубы с толстыми стенками сечения 80-120 мм, чем тяжелее патрон, тем лучше (если делается чертеж, то лучше сразу заложить вес патрона для определения несущей силы штанги). Снизу стакана привариваются «зубы», помогающие разрыхлению грунтов, но можно сделать низ ровным или заострить одним концом. Обязательно выполнить на верхней части стакана несколько отверстий для крепления троса, размер патрона в длину до 2 метров, больше не нужно – это будет неудобно для работы.

Треугольное основание, станина, патрон и трос – вся мини установка готовится недолго, подключить редуктор и можно начинать работу. Рекомендуется сначала сделать небольшую ямку, куда и будет нацелен патрон, диаметр ямы не должен быть намного больше сечения «стакана».

Устройство МБУ

По типу привода МБУ делят на электромеханические и гидравлические. Электромеханические характеризуются наличием электродвигателя, он работает либо от электросети, либо от генератора определенной мощности. Отзывы о такой установке в основном только положительные.

Малогабаритная техника электромеханического вида состоит из нескольких элементов.

• Электродвигатель и редуктор. Редуктор преобразовывает крутящий момент, вырабатываемый мотором, и направляет его на буровой инструмент.
• Вертлюг – конструктивный узел, предназначенный для фиксации бурового инструмента. Для отсутствия вибраций и люфта при использовании установки необходимо следить за надежной работой данного механизма.

• Лебедка – механизм, который используется для спуска, подъема, перемещения и подачи труб в скважины, а также в случае аварийной ситуации извлекает буровой инструмент.
• Буровой механизм – долото и штанга, а в некотором оборудовании шнековая колонна. При увеличении глубины скважины присоединяют новые секции при помощи резьбы.

В зависимости от типа грунта и его твердости выбирается соответствующий режим бурения, за который отвечает частотный преобразователь.

Скорость работы малогабаритной установки зависит от твердости грунта (1-6 классы) и типа почвы:

• пески, супеси – до 20 м/ч;
• глину, суглинок – до 15 м/ч;
• твердый грунт, почва с большим количеством каменистых вкраплений – до 5 м/ч.

Для станка максимальный калибр долота должен составлять до 300 мм, шнек до 200 мм, а размер рабочего механизма калибром не менее 75 мм. От оснастки механизма в установке зависит и глубина бурения скважины. Если используется долото, то максимальная глубина бурения составит до 200 м, при обязательной гидроочистке или продувке устройства забоя, если используется в установке шнек, то глубина бурения не превышает 30 м.

Этапы бурения скважин

Бурение скважин установкой под воду в Москве и Московской области выполняется в несколько этапов после рассмотрения клиентской заявки и определения следующих аспектов:

• — назначение и конструкция скважины;
• — проектная глубина;
• — технология бурения;
• — используемая техника;
• — требуемая производительность скважины.

На старте сотрудничества решаются организационные вопросы – возможность подъезда к объекту, наличие источника электропитания, площадки для бурения и т. п.

Перечислим основные этапы нашей работы.

• — Согласование даты бурения и стоимости.
• — Выезд буровой бригады на участок.
• — Заключение договора, получение предоплаты.
• — Заезд техники.
• — Бурение под скважину.
• — Опытная откачка.
• — Сдача воды и глубины заказчику.
• — Расчет за скважину по договору.
• — Составление и выдача паспорта скважины и квитанции об оплате.

Изготовление винтового бура

Схема сборки самодельного бура.

В заводском исполнении шнековый бур представляет собой заточенную и изогнутую в спираль полосу, приваренную к трубе. Изготавливают его из высокопрочных инструментальных сталей. В домашних условиях можно сделать более простой вариант инструмента. Своими руками бур нетрудно изготовить при наличии сварки и слесарного инструмента.

За основу берется металлический профиль круглого сечения или толстостенная труба. К ее торцу приваривается наконечник, который при бурении будет выполнять функцию направляющей. Наконечник можно изготовить из стальной полосы. Для этого ее раскаляют и сгибают в спираль. Нижний конец затачивают под конус. Для надежного крепления к трубе в ней делают прорезь, в которую вставляется верхний край наконечника, после чего конструкция наглухо заваривается.

Чертеж винтового бура.

Следующий этап – установка ножей. Режущие лопасти бура имеют форму полукруга. Их изготавливают из стали толщиной не менее 3 мм. Удачным решением будет использование половинок круга диаметром 100-150 мм от циркулярной пилы. Применяющаяся в кругах сталь отличается высокой прочностью, а зубья помогут срезать не только грунт, но и корни растений. Лопасти приваривают на расстоянии 20 см от острия бура под углом 15-20 градусов к горизонтальной плоскости. Таким образом, угол между ними будет равняться 30-40 градусам. Как вариант, на бур для скважины можно установить два и более ряда лопастей. Чаще всего снизу от основных ножей устанавливают лопасти меньшего диаметра. Это позволяет врезаться в грунт постепенно, прилагая меньше усилий.

Рукоятку-коловорот для бура изготовить просто. Достаточно к трубе приварить держатели. Рукоятка должна крепиться к буру разъемным соединением. По мере углубления в почву бурильная колонна наращивается дополнительными штангами. Длина одной штанги при ручном бурении равняется примерно 1,5 м. Чаще всего для стыковки штанг с буром и между собой используют резьбовые соединения. В некоторых случаях применяют шплинты и хомуты. Соединения должны быть надежными, но при этом легко разбираться, так как поднимать и демонтировать колонну для удаления грунта необходимо через каждые 0,5 м заглубления.

Ручная буровая установка шнекового типа хорошо справляется с песком, глиной и мелким гравием.

Роторный или вращательный способ

Здесь нужны высококвалифицированные специалисты

Интенсивное внедрение вращательного метода с прямой промывкой началось после 40-х годов, постепенно сменяя ударно-канатный способ. На выбор способа бурения существенное влияние оказывает производительность и срок службы.

Итак:

• Не секрет, что скважины, полученные вращательным способом и промытые глинистым раствором, быстро снижают производительность.
• Бурильное оборудование для скважин должно состоять из комплекта буровой установки.
• Ротора.
• Талевой системы.
• Приемной и запасной емкости.
• Бурильной колонны, желоба.
• Установки размещаются на платформах машин, на шасси экскаватора. Такая буровая установка отличается высокой производительностью, прочностью и хорошей маневренностью.
• Работы производятся вращающимся буром, если планируются скважины небольшой глубины, то можно обойтись без буровой установки и лебедки.
• В оборудование для ручного бурения скважин на воду вместо вышки входит тренога, изготовленная из труб или деревянных бревен примерно пятиметровой высоты.
• Технология бурения большую роль в процессе отводит конструкции бура. Например, бур-ложка при установке на штангу смещается на 10-15 мм относительно оси штанги. Это делается для того, чтобы получить скважину большего размера, чем сам бур, и обсадные трубы свободно размещались в скважине.
• Спиральный бур напоминает увеличенное во много раз сверло, незаменим на глинистых грунтах и почвах с гравием.
• Бурение скважин на воду оборудование для прохождения сыпучих грунтов включает обсадные колонны, но устанавливаются они, не доходя до дна скважины. При углублении скважины они опускаются тоже до водоносного слоя, а смесь воды с землей убирается желонкой.
• Бурение имеет циклический процесс. Бур, зашедший в землю на 500-700 мм, извлекают на поверхность, очищают от земли.

• Метод, выполняемый буровой установкой, объединяет вращательные и ударные движения, что позволяет ускорить процессы бурения, такой метод считается пока самым лучшим для прохождения каменистых почв.
• Буровое оборудование для скважин может быть заказано или взято в аренду у фирм, занимающихся этим видом работ.

Сложность работ, обусловленная залегающими грунтами, определяет продолжительность бурения скважины. Этот процесс может продлиться от 2 дней до недели.
При небольшой глубине, небольших материальных и физических затратах на обустройство скважины, позволят уложить работы в один день. Эксплуатация такой скважины проста, а служит до 20 лет.
Главное не использовать некачественные материалы, привлекательные своей дешевизной. Обсадные трубы, рвущиеся в местах некачественного сварного шва, могут перевести питьевую воду в разряд непригодных для пищевого использования.
Через места разрыва вода, зараженная органическими соединениями, может проникнуть в скважину.

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

• Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
• Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
• Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
• Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Виды буровых установок

Бурильные станки являются очень востребованным продуктом на рынке. Сфера их применения может быть как промышленной, так и бытовой. В зависимости от этого подобные механизмы можно разделить на несколько видов.

Промышленные. Такие станки используются для бурения глубоких скважин. Они отличаются высокой мощностью и производительностью. Очень часто они применяются с различным вспомогательным оборудованием. Подобные механизмы используются при формировании нефтяных скважин. Ярким представителем может стать плавучая платформа, оснащенная мощным бурильным станком.

Мобильные. Буры такого типа предназначаются для формирования скважин на воду. Они оснащаются маломощными приводами (электрические двигатели и другие), с помощью которых можно сформировать отверстие глубиной до 100 м.

Ручные. Они являются самыми простыми конструкциями, с помощью которых можно бурить относительно неглубокие скважины до 15–20 м в зависимости от типа почвы. Эти самодельные малые механизмы применяются в бытовой сфере.

В зависимости от техники бурения станки делят еще на несколько групп.

Ударно-канатные

Формирование колодцев происходит с помощью специального патрона, который выполнен в виде своеобразной трубы с заостренным концом. Разрушение почвы происходит под собственным весом устройства. Чтобы увеличить энергию удара, чашу поднимают специально на определенную высоту над уровнем земли. Среди минусов можно выделить низкую проходимость и невозможность организации довольно глубоких скважин. Ударно-канатные модели используются в быту для рытья колодцев.

Шнековые

Они являются одними из самых распространенных видов станков. В качестве бура применяют шнеки различной формы и размера. Самые простые модели могут использоваться даже ручным методом. Бур помещают вращательным способом в грунт, что приводит к дроблению материала, при этом почва располагается между лопастями. Чтобы удалить ее, рабочий орган периодически вынимается и очищается от грязи. Установки приводятся в движение как вручную, так и с помощью различных видов двигателей.

Вращательно-роторные

Станки этого класса отличаются высокой производительностью, так как позволяют проходить грунт относительно быстро и качественно. Технически конструкция состоит из вертикальной трубы и режущего органа. При прохождении ножа к поверхности разрушения подают воду под напором. Это позволяет размягчить почву и сделать ее более податливой. Жидкость здесь также нужна для очистки отверстия от грунта. Осуществляться подобная операция может двумя основными способами. Первый предполагает подачу воды через штангу, а грязь уже выводится через отверстие самой скважины. Второй подход осуществляется полностью наоборот. Скважину заполняют водой, а самая грязь уже выводится с помощью специального оборудования и наносов.

Следует отметить, что практически все буровые станки имеют аналогичное строение описанной ранее структуре. Касается это не только устройств для формирования скважин для воды, но и нефтяных механизмов. Но в мощных станках уже применяют более прочные материалы, способные выдерживать высокие нагрузки. Поэтому подобное оборудование невозможно соорудить самостоятельно без применения специальных технологий.

Бур для ударно-канатного бурения

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Желонка – незаменимый инструмент при проходке рыхлых песков, галечников, гравийных отложений. Ее зачастую используют в комплексе с прочими бурами. Чередуют со шнеком или стаканом, не способным извлечь рыхлые и насыщенные водой отложения.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Процедуру сбрасывания бура многократно повторяют. Результатом процесса становится на треть заполненный грунтом корпус и увеличивающаяся на 30-40 см пробоина в поверхности земли.

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

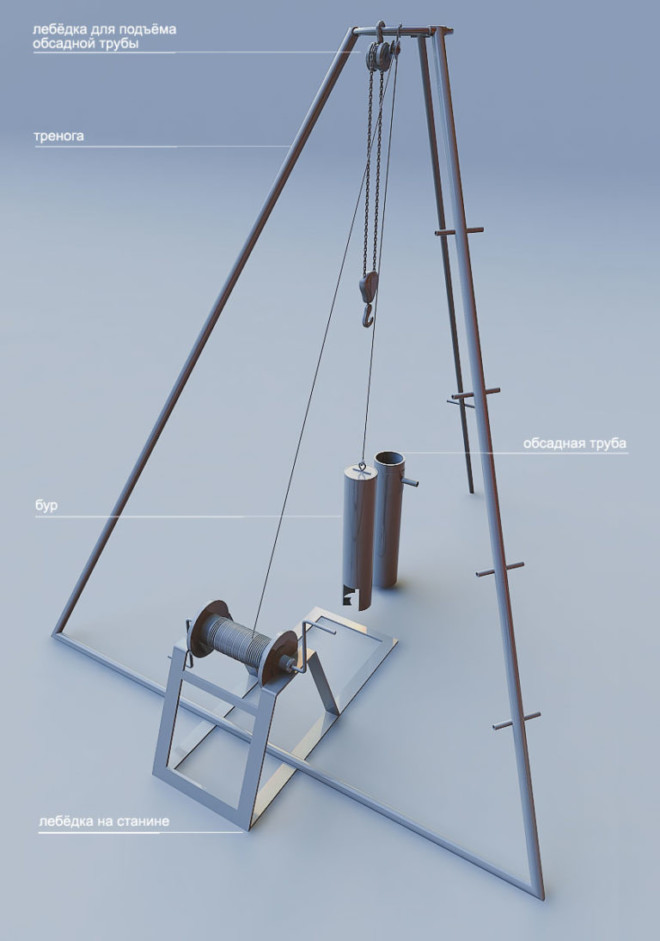

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Чем тяжелее бур, тем быстрее можно достигнуть нужного результата, но необходимо учитывать и мощность лебедки, которой предстоит вытягивать бур с грунтом из ствола скважины.

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.
