Быстросъем: разновидности быстросъемных соединений для шлангов

Сферы применения

Быстросъемные штуцеры применяются для пневмоинструмента. Это позволяет быстро подключать и отключать шланг. Такое крепление распространено в автомастерских, шиномонтажках. Подходит и для компрессора. Мастеру не придется вручную отключать внутреннее давление в системе в случае необходимости переподключить оборудование.

Так соединение позволяет ускорить и облегчить работу. Штуцер может иметь внешнюю или внутреннюю резьбу. Это позволяет использовать его с гибкими шлангами различного размера. Однако не только в инженерных системах могут применяться такие соединители.

Быстросъемы можно применять для соединения шланга с насосом, дождевателем, другими элементами. А еще это хорошее решение для того, чтобы сделать систему более разветвленной. В бытовой сфере чаще встречаются простые штуцеры из пластика с широким функционалом. Элементы хорошо сочетаются с разными насадками для полива.

Разнообразие видов и материалов позволяет применять штуцер как на производстве, так и в быту

При выборе важно правильно определить нужные размеры и диаметр. Быстросъемы используются даже в химической, железнодорожной, медицинской, горнодобывающей сферах

Они, действительно, позволяют решить множество проблем с минимальными усилиями.

Область применения

Различные материалы изготовления позволяют применять быстросъемы как в быту, так и в промышленности. Основные варианты:

• ПВХ;
• резина;
• силикон;
• латунь.

Если в быту шланги нужны для поливочных работ, то в производственных цехах с помощью быстросъемов присоединяют шланги к пневматическим инструментам, гидравлическим системам. Быстросъемным соединением для шланга можно удлинить гибкий элемент, тем самым сделать возможным перемещение оборудования на более удобное место. Быстроесъем в поливочной системе упрощает ее сборку, позволяя проводить работы без отключения подачи. Быстросъемы позволяют легко соединять шланги с насосами и другими элементами для полива (дождевателями, переходниками).

При этом если в таких сферах, как автопромышленность, авиастроение, оборонка, энергетика, медицина, горнодобывающее производство не допускается использование пластмассовых соединений, то в системах водоснабжения оно даже приветствуется. Надежные соединения деталей для воды не всегда должны быть дорогостоящими. Главное условие выбора – совпадение размеров и диаметров, соответствие рабочему давлению магистрали.

Если у вас в руках ниппель и муфта, соединить можно изделия только одинакового размера. При выборе стоит учитывать, что типы соединений могут быть снабжены как внутренней, так и наружной резьбой. Особенно внимательно нужно отнестись к выбору соединений для пневмоинструмента. Исполняются такие изделия из ударопрочной стали с защитой от коррозии. Быстросъемы обычно приобретаются в комплекте, который включает:

• специальную муфту;
• ниппели;
• переходники L-, X-, Y-, а также T-образные;
• штуцеры под хомут;
• резьбовые адаптеры.

При правильной сборке такой быстросъем будет функционировать как при минусовых, так и при плюсовых температурах. Быстросъемы для профессиональных сфер обычно имеют более длительную гарантию в сравнении с устройствами бытового назначения. Для сборки системы водоснабжения достаточно пластмассовых изделий. Такие соединители отличаются функциональными возможностями. Например, в изделиях может присутствовать запирающих механизм или функция «автостоп».

Быстросъемы хорошо агрегируют с поливочными насадками, имеют защиту от перегибов шланга. Цена изделий зависит от наличия дополнительных функций, но в целом она ниже, чем стоимость профессиональных латунных экземпляров. На рынке можно найти ударопрочные пластмассовые соединители, имеющие покрытие из оцинковки. Цена изделий выше предыдущих вариантов, но ниже стоимости экземпляров с дополнительным резиновым покрытием. Считается, что данные элементы удобнее в работе, так как менее скользкие в сравнении с пластиковыми или оцинкованными вариантами.

Типы быстросъемных элементов в зависимости от рабочего давления системы

Исходя из рабочего давления, быстросъемы для шлангов делятся на четыре типа. Для соединения шлангов в системе с низким рабочим давлением используются фитинговые соединения ISO-A. Благодаря наличию клапанов в виде конуса при циркуляции среды внутри магистрали не создается препятствий.

Широкий спектр применения имеют быстросъемы для шлангов воды или воздуха FIRG. У конструкции в закрытом состоянии нет выступающих частей. Клапаны имеют дисковое исполнение, вследствие чего в системе не создается лишнее сопротивление. Здесь также исключается вероятность попадания воздуха внутрь магистрали или утечка жидкости.

В системе с низким рабочим давлением используются фитинговые соединения ISO-A.

Для системы с рабочим давлением 110-300 Бар используются быстросъемные соединения TGW. Они оснащены специальными защитными заглушками из пластика и металла, препятствующими утечке рабочей среды. Такие быстросъемы для шланга 1 дюйм и изделия большего диаметра способны выдержать импульсивные нагрузки и гидроудары. Для отечественного мобильного гидроинструмента целесообразно применять быстросъемники типа НРА, рассчитанные на рабочее давление до 700 Бар.

Обратите внимание! При выборе быстросъемника с меньшим запасом мощности велика вероятность быстрого выхода из строя соединения, а использование БРС с большей мощностью является экономически неоправданным решением.

Рекомендации по выбору

Широкий ассортимент быстросъемных изделий вводит в замешательство обывателя. Большая часть коннекторов взаимозаменяемы. Если изделие выбирается для поливочных целей на даче-огороде, можно рассмотреть недорогие экземпляры из пластика или с оцинкованным напылением. Соединение для шлангов водонапорного типа может быть и резьбовым, и обжимным. Метод сборки деталей требует технических навыков.

Чтобы БРС были действительно качественными, необязательно приобретать дорогие нержавеющие элементы из металла. Пластиковые изделия тоже будут отвечать всем требованиям безопасности, особенно если окажутся фирменными, заводского производства. Кустарные переходники обычно легко приходят в негодность, из-за чего может произойти разлив, хорошо, если только воды

При сборке систем, транспортирующих токсичные вещества, важно не допустить их разгерметизации, к которой могут привести соединители кустарного производства

О том, как выбрать быстросъемные соединения для шлангов, смотрите в следующем видео.

Разновидности и их характеристики

Обычный соединитель имеет различия в типе разъема. Они бывают следующими. Камлоки – самоблокирующийся механизм кулачкового действия. Это разностороннее быстросъемное соединение, которое обеспечивает быстрое подключение рукава к емкости, нескольких гибких подводок вместе. Кулачковый механизм обеспечивает стойкость к вибрациям без каких-либо дополнительных закрепительных элементов.

DRYLOK – быстросъем для подключения гибких подводок, перекачивающих сухие вещества. Соединение включает рычажной вентиль, который открывает или закрывает магистраль одним движением. Элемент используется в магистралях, по которым передаются вредные вещества: кислота, растворители, нефть. DRYLOK предотвращает непредвиденные разливы, снижает риск потерь из-за непредвиденно высокого давления в трубах. KAMVALOK – промышленный тип соединителя, используется при транспортировке лаков, клеев, красок, разных кислот.

Муфта и ниппель являются двумя основными составными частями изделия. Детали еще называют «мама», «папа». Конструкционные особенности «мамы» включают:

• корпус;
• зажим-фиксатор;
• поворотный вентиль;
• стыковое кольцо;
• уплотняющее кольцо;
• соединительный адаптер.

Конструкция обычного «папы» выглядит следующим образом:

• корпус;
• полуоборотный вентиль;
• присоединительная деталь;
• уплотняющее кольцо.

Ассортимент изделий имеет разнообразные размеры. Переходники фитинги, хомуты разделяются по материалу изготовления:

• разные варианты БС 1/2» из ПВХ;
• из ПВХ с оцинковкой;
• латунные;
• латунные с обрезиненной поверхностью.

Если быстросъемы для водопроводов состоят из нескольких деталей, то элементы для пневматики представляют собой единый цельный экземпляр. Установка таких фитингов состоит в том, что шланг помещается в устройство, его внутри захватывает пружинистая и разрезная втулка, которая герметизирует подводку. Чтобы извлечь шланг, достаточно нажать на фиксирующее кольцо. Даже если цельные фитинги пластиковые, они не теряют герметичности даже при многочисленных подсоединениях.

Элементы бывают не только прямые, но и угловые, а также трех-, четырехсторонние. Ниппель для пневмосистем – это соединительный трубчатый элемент с односторонним клапаном и резьбой, которая может быть как внутри, так и снаружи. Изделия отличаются елочкой, которая есть только с одной стороны, а также муфтой, имеющейся в другой части. Пневматический разъем может быть двухкомпонентным. Это уникальная конструкция нового поколения. Деталь имеет специальный предохранитель. Он стравливает кислород в процессе остановки пневматического инструмента. Фиксатор включается обычной клавишей.

Изделие двухкомпонентное – штуцер металлический, а корпус из композитного материала. Такое решение обеспечивает долгий срок службы изделия и повышает комфортность использования. Большинство современных быстросъемных соединений доступны по стоимости и имеют положительные характеристики. Правильно выбранные разъемы выдерживают необходимые нагрузки, обеспечивают безопасность при эксплуатации.

Другие варианты быстросъемных соединений для шлангов

Быстросъемы для воздушных шлангов представляют собой соединительные трубчатые элементы, имеющие односторонний клапан и резьбу (наружную или внутреннюю). Отличаются такие фитинги также наличием «елочки», которая располагается с одной стороны, а с другой находится муфта.

Быстросъемы для воздушных шлангов имеют односторонний клапан и резьбу.

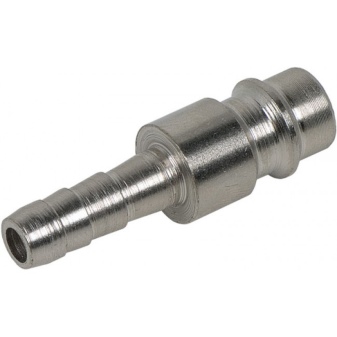

Штуцер с «елочкой» может быть приварным, двойным, а также без шестигранника. К нему присоединяется шланг. Штуцер изготавливается из стали, латуни, меди или резины.

Элементом нового поколения является быстросъемное соединение для воздуха с двухкомпонентным пневматическим разъемом со специальным предохранителем. Штуцер выполняется из металла, а корпус – из композитного материала, благодаря чему обеспечивается комфортность использования фитинга и длительный период эксплуатации. Он способен стравить кислород в процессе остановки пневмоинструмента. Включается фиксатор обычной клавишей. Одноразовое нажатие приведет к стравливанию кислорода, а повторное – к отсоединению инструмента.

Быстросъемы для газового шланга оснащены самозапирающимся элементом в виде розетки с обратным клапаном и размыкающей частью – штекером. Фитинг подсоединяется к подающему шлангу через розетку, а штекером – к другому элементу. При отключении происходит запирание магистрали, что не требует сброса давления в системе до момента следующего подключения.

Быстросъемы для газового шланга оснащены самозапирающимся элементом.

Сферы применения

Основными преимуществами БРС для труб и прочих элементов системы являются:

• возможность многоразового использования фитингов. Быстросъемные соединения можно снимать, например для выполнения каких-либо ремонтных или профилактических работ, и устанавливать вновь;
• невысокая стоимость, что влияет на возможность применения в бытовых сферах;
• простота установки и снятия (при необходимости). Для выполнения работы не требуется специальных знаний, навыков, а так же специфического оборудования;
• полная герметичность получаемого стыка;
• длительность использования.

Большое количество преимуществ быстроразъемных фитингов обуславливают и широкую область их использования. БРС применяются:

при сооружении бытовых и промышленных трубопроводов, а именно при подключении к центральной системе, например, водопровода дополнительного оборудования (шлангов, рукавов и так далее);

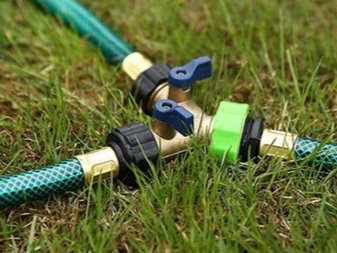

Использование БРС для присоединения поливочного шланга

• при сооружении трубопроводов специального назначения в химической, металлургической промышленности, а также горнодобывающей отрасли;
• при строительстве автомобильного, железнодорожного и водного транспорта;
• при сборке медицинской аппаратуры и так далее.

Для каждой отрасли применения используются БРС, полностью подходящие по техническим параметрам и изготовленные из инертных материалов.

Разъемные соединения Рапид

Для обеспечения герметизации воздушной магистрали быстроразъемное соединение для пневматики (фитинг рапид) состоит из двух частей:

• Розетка (“мама”) с обратным клапаном;
• Штекер (“папа”).

Быстросъемные соединения для пневмоинструмента со штекером (“папа”) вкручивается в инструмент, а быстроразъемное соединение для воздуха типа розетка (“мама”) устанавливается со стороны шланга. При соединении этих фитингов воздух поступает в инструмент.

При отсоединении инструмента не происходит потеря воздуха и падений давления в магистрали, так как быстроразъемные пневматические фитинги типа розетка (“мама”) имеют в своей конструкции обратный клапан, который перекрывается после отключения пневмоинструмента.

Для отключения инструмента воздушной магистрали на быстросъемном пневматическом фитинге типа розетка (“мама”) необходимо оттянуть запорную муфту и разъединить быстросъемные соединения для воздуха.

Для соединения к шлангам и компрессорному оборудованию быстроразъемные соединения для воздуха могут иметь ответные части:

• “Елочка”;
• Внутренняя резьба;
• Внешняя резьба;
• Зажимное соединение.

Быстросъемные соединения для компрессора и пневматики изготавливаются из различных материалов: латуни, меди, цинка, нержавеющей стали и композитного пластика.

БРС соединения для воздуха предлагаются в различных размерах проходного сечения, обеспечивая необходимую пропускную способность воздуха.

Устройство, размеры и виды

Быстросъёмный фитинг состоит из двух основных элементов. Их называют по-разному, но чаще всего это «муфта» и «ниппель».

Муфта имеет следующие составные части:

1. Корпус.
2. Обратный клапан.
3. Фиксирующий зажим. Он, в свою очередь, имеет зажимные шарики и стопорные втулки.
4. Уплотнительную резиновую прокладку, предназначенную для герметизации стыка.
5. Присоединяющий адаптер.

Ниппель имеет такие части:

1. Корпус.
2. Присоединительный адаптер.
3. Уплотнительное кольцо.
4. Обратный клапан.

Наиболее популярными являются соединения, имеющие диаметр 50−150 мм. Для бытовых нужд обычно применяются изделия до 50 мм. Большинство компаний могут производить БРС и по индивидуальному заказу. В некоторых случаях сечение достигает 540 мм.

Все быстроразъёмные соединения подразделяются на 3 основных вида:

1. Без обратного клапана.
2. С одним клапаном.
3. С двумя клапанами.

Фитинги для трубопроводов могут изготавливаться в разных вариациях. Бывают прямые и угловые муфты, тройники, крестовины.

Можно отметить такие преимущества БРС:

1. Широкое распространение.
2. Невысокая стоимость.
3. Многоразовое применение.
4. Простой монтаж и демонтаж.
5. Нет потерь технических характеристик в процессе использования.

Быстросъёмные соединения позволяют снизить силовые и временные затраты. С их помощью можно подключить поливочное устройство, не останавливая рабочий процесс. БРС позволяют присоединить, удлинить или состыковать шланг с насосным оборудованием.

Быстроразборные соединения в ассортименте

ООО ПТК «КРПМС» реализует большой номенклатурный ряд БРС для самых разных условий эксплуатации. Наш каталог включает изделия:

• для лёгких условий эксплуатации;
• для работы с агрессивными средами;
• для повышенного и нестабильного давления в системах;
• из разных материалов;
• с дополнительными системами уплотнения.

Кроме того, вы можете заказать БРС по индивидуальным параметрам. Мы изготовим изделия по образцу или предоставленным чертежам.

Преимущества нашей продукции

• гарантированное качество материалов;
• надёжность сборки и прочность конструкции;
• долговечность: высокий запас прочности;
• широкий ассортимент, охватывающий все применяемые сегодня БРС на разных видах оборудования;
• совместимость с большинством моделей техники и оборудования, а также соединениями других марок.

Купить БРС (быстроразъёмные соединения) можно непосредственно на сайте или связавшись с нами удобным для вас способом.

Особенности и виды быстроразъемных коннекторов

Материалы, из которых делаются БРС, бывают самыми разнообразными:

• нержавейка;
• легированная сталь;
• алюминий;
• бронзовый сплав;
• титан и его сплавы;
• сплавы других металлов;
• разнообразные полимеры.

На срок службы БРС влияет ряд факторов, которые необходимо учитывать во время выбора изделия:

• тип рабочей среды (вода, масло, кислота);
• давление в магистралях;
• максимальная и минимальная температуры носителя;
• окружающая среда (влажность, количество осадков, низкая или высокая температуры воздуха).

Чтобы улучшит качество конструкции, его обычно дополнительно обрабатывают антикоррозийным покрытием. Есть следующие способы нанесения защиты на детали:

• хромирование;
• никелирование;
• гальванизация;
• разнообразные твердые нанесения.

Широкий спектр одинаковых фитингов дает возможность соединять не только одинаковые трубы, но и изделия которые изготовлены из разных материалов.

Виды БРС по давлению:

1. Быстросъёмные шланговые соединения ISO-A. Отлично впишется в систему шлангов, в которой низкое рабочее давление. В тоже время он не создает препятствий для циркуляции внутри системы. Клапаны в нем выполнены в форме конуса.
2. FIRG. Данные клапаны отлично впишутся в систему широкого спектра. В закрытом состоянии эта конструкция не имеет выступающих частей. Клапаны в конструкции дисковой формы. Благодаря им, в системе не создается лишнего сопротивления, а также исключают возможность попадания в систему воздуха и утечку рабочей жидкости.
3. TGW. Такие соединения идеально подходят системам, чье рабочее давление составляет от 300 до 1100 Бар. Как и другие быстросъемные соединения, они позволяют предотвратить попадание в систему воздуха и утечку рабочей жидкости. В качестве комплектующих элементов к ним могут идти заглушки для защиты из металла и пластика. Подобные соединения могут выдерживать гидроудары и импульсные нагрузки.
4. НРА. Данные соединения применяются для отечественных мобильных гидроинструментов. Они могут выдерживать давление до 700 бар. Также как БРС типа ЕПУ, они устойчивы к гидроударам и импульсным нагрузкам.

По количеству и расположению клапанов БРС делятся на три основных группы:

• со свободным проходом (не оснащены клапанами);
• с клапаном на одной стороне;
• с клапаном с обеих сторон.

У изделий с быстрой фиксацией рукавов есть удобный защелкивающий механизм. Установка подобных БРС отличается простотой, и такое соединение отлично фиксирует трубки.

В наше время данные изделия отличаются достаточно широким спектром ассортимента, что дает возможность выбрать БРС  для конкретной ситуации. Сейчас можно приобрести быстросъемное соединение нескольких видов:

• БРС, оборудованные фиксирующим клином;
• кулачковые приспособления (Camlock);
• конструкции европейского производства(BAUER и Perrot);
• соединения ISO, имеющие в своей конструкции клапан конической формы.

БРС могут состыковывать гибкие шланги либо пластмассовые и металлические трубопроводы. Быстроразъемные фитинги для разнообразных трубопроводов бывают сделаны в различных исполнениях: муфты, тройники, крестовины и прочее. Подобное соединение делается при помощи специального приспособления для зажима – цанги.

Быстроразъемные цанговые соединения помогают произвести быструю установку и демонтаж трубопровода. Одной из главных особенностей такого соединения является то, что благодаря ему можно осуществить переход на резьбу.

Материалы изготовления

Быстросъемный штуцер может быть изготовлен из нержавейки, углеродистой и легированной стали. После изготовления деталь может покрываться специальным цинком. Такое покрытие предотвращает появление ржавчины. Если штуцер используется в неагрессивной среде, то можно брать и без цинка. Каждый из материалов имеет свои особенности.

1. Нержавейка. Позволяет надежно и герметично соединить шланг с системой. Использоваться может как в стальном, так и в комбинированном трубопроводе. Элементы не боятся высоких температур и не поддаются коррозии. Нержавейка не вступает в химические реакции и стойко переносит механические воздействия.

2. Латунь. Обычно штуцер применяется в трубопроводах и инженерных системах. Такие детали не боятся воды и внешних воздействий, отличаются прочностью и износостойкостью. Латунные элементы позволяют экономить затраты энергии за счет низкой электропроводности. Штуцеры легко выдерживают давление в 16 бар и температуру 120°С.

3. Пластик. Такие штуцеры применяются в бытовых целях. Это хорошее решение при организации полива цветов или огорода. Пластик довольно прочный и легкий. Использовать такие штуцеры очень удобно. Однако при неаккуратном обращении есть риск, что пластиковый элемент сломается. Обычно это не пугает домашних мастеров, так как стоимость очень доступная.

Особенности

Штуцер быстросъемный – фитинг для быстрого подключения и отключения шланга к какой-либо системе. Популярность детали связана с особенностями применения. Именно такой штуцер встречается в быту и промышленности примерно с одинаковой частотой.

Перечислим его ключевые особенности.

1. Компактность. Соединение получается легким, что значительно упрощает его использование.

2. В производстве используются материалы, которые не ржавеют.

3. Поверхность имеет несколько ступеней, что обеспечивает максимально надежную фиксацию шланга. Дополнительно можно использовать уплотнители для большей герметизации.

4. Строение штуцера позволяет быстро и без лишних усилий снять шланг и потом подключить обратно.

Быстросъемный соединительный элемент, как и любой другой, имеет свои преимущества и недостатки. Так, деталь можно найти практически в любом магазине, она распространенная и отличается дешевизной. При использовании такого штуцера стыки получаются максимально герметичными. Есть и другие преимущества.

• Собирать систему с таким штуцером довольно просто, времени потребуется мало. При необходимости и снять шланг очень легко.

• Изделие многоразовое. Его можно снять из одной системы и установить на другую.

• Даже после долгой эксплуатации соединительный элемент не теряет своих свойств.

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

Что представляет собой быстросъем для шланга и труб

Быстросъемные разъемы представлены фитингами определенного типа, которые используются для соединения двух сегментов труб или шлангов за короткий промежуток времени без применения инструментов. Такие элементы заметно упрощают процесс монтажа системы подачи и распределения жидкости. Также нашли свое применение быстросъемы для шланга компрессора.

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.
