Выбираем лучший крепеж для проводов

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

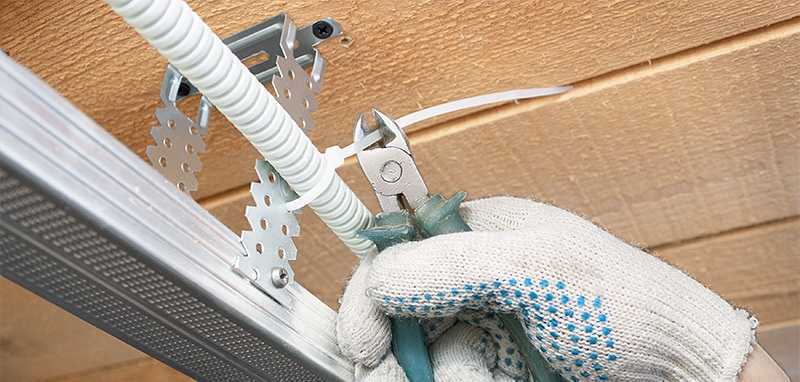

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Разметка

Вопросы штробления и прокладки электрокабеля решаются на начальном этапе ремонта помещения, еще до декоративного оформления стен. Будущие кабель-каналы размечаются на стенах с помощью уровня, карандаша и линейки. Разметка начинается от мест установки распределительных щитков, распредкоробок, выключателей, розеток. Далее намечается путь укладки проводов.

Правила размещения элементов электросети:

• проводка прокладывается строго горизонтально или вертикально;
• проводка прокладывается под потолком, к выключателям (розеткам) заводится от распредкоробок по вертикальным каналам по стене;
• диагональная укладка кабеля не допускается; прокладка в наклонных каналах возможна только на лестничных маршах и чердачных помещениях при условии укладки параллельно плоскости помещения;
• размер штробы зависит от количества и размеров закладываемых электропроводов;
• провода размещаются ниже потолка, балок перекрытия на расстоянии двадцать или тридцать сантиметров, от углов помещения на удалении не ближе десяти сантиметров, в местах нахождения всевозможных труб не ближе пятидесяти сантиметров.
• электророзетки оборудуются на высоте не ниже чем 30 сантиметров от уровня полав, а под выключатели – не ниже 90 сантиметров.

Особенности применения элементов точечной фиксации

При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.

Часто встречающееся крепление кабеля к уже проложенному ранее – грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.

При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.

Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа – неправильно

Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.

Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.

Область прокладки	Разновидность провода
Силовой	Информационный
Горизонтальный участок	350	250
Вертикальный участок	500	350
В обе стороны от вершины угла при повороте на 90 градусов	70	50

Заключение.

В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.

До того, как приступить к финишной отделке потолочной поверхности, нужно обязательно подвести электропровода к выключателям и источникам искусственного освещения. Скрытая проводка по потолку не только позволит сэкономить средства на покупке кабеля, но и является более надежным вариантом с точки зрения безопасности.

Разновидности и особенности выбора

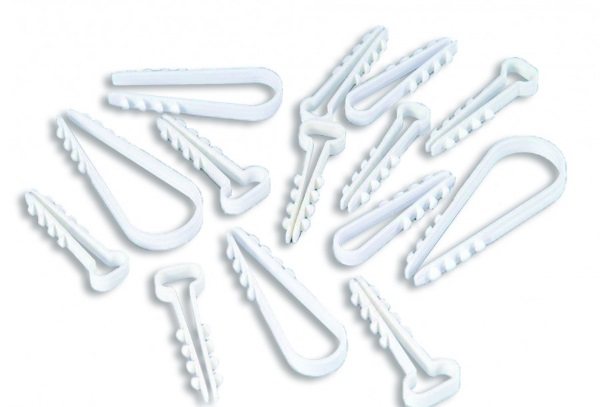

Существует несколько вариантов дюбель-хомутов, изготовленных и пластика:

• Анкерный — самый простой из хомутов, подходит для прокладки проводов с небольшим диаметром по монтажной панели. Представляет собой тонкое изделие, предусмотрен анкерный элемент для закрепления в монтажной панели. Он не подходит для установки деталей в сплошных основаниях, поскольку защелка раскрывается только после прохождения через панель.
• Скоба — самый распространенный вариант. Изделие представляет собой скобу из пластика, дополнительно предусмотрены зубцы по обе стороны. При соединении концов получается петля. Хомут востребован по причине простоты монтажа, низкой цены и универсальности.
• Распорный (вертолет). Подходит для монтажа труб и проводов, максимальная нагрузка составляет 8 кг. Изделие выполнено в форме креста, оснащенного распорным стержнем и петлей. Также предусмотрены две части, объединяющиеся в анкерный элемент.

Остальные варианты дюбель-хомутов встречаются редко и отличаются более высокой стоимостью.

Для изготовления крепежей используются различные материалы:

• Нейлон. Прочные крепежные элементы с высокой степенью гибкости. Свойства сохраняются даже при отрицательных температурах, поэтому допускается установка хомутов зимой. Они редко используются для монтажа горячих магистралей, поскольку ухудшаются механические свойства под воздействием высоких температур.
• Полипропилен. Материал с низкой пластичностью. Не рекомендуется использовать такие хомуты в местах, где есть постоянное воздействие солнечных лучей.
• Полиэтилен. Недорогой материал с невысокой прочностью. Со временем теряет свои свойства и отличается чувствительностью к ультрафиолету.
• Металл. Самый прочный вариант, который подходит для монтажа массивных трубопроводов и кабелей. Возможна установка в плотные основания. Чаще всего для изготовления используется оцинкованная сталь.

Предусмотрено несколько видов металлических дюбель-хомутов:

• клоп — металлический дюбель совмещен с однолапковой скобой, предназначенной для прижатия детали к основанию, нагрузка достигает 10 кг;
• с навинчивающимся хомутом — распространенный вид, который чаще используется для прокладки немассивных крупных трубопроводов;
• с лентой — лента изготавливается из пластика, проволоки или стеклопластика, нагрузка достигает 15 кг.

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

• одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
• диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

• выполнен из негорючего материала
• подходят все кабельные стяжки шириной включительно до 9мм
• одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

• очень удобен для применения на потолке
• не требует наличия дополнительных стяжек
• можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

• применяется при параллельной прокладке кабелей или труб
• подходит для гофры и труб d=16-28мм
• при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

• подвес производится на резьбовую шпильку
• широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
• не предназначен для длительной работы на улице, только в помещении
• для организации одного подвеса требуется не менее 5 элементов подобного крепежа
• один элемент выдерживает нагрузку до 10кг

Текстильная крепежная лента X-TT

• изготовлена из прочного материала полиэстера
• ширина ленты 19мм, толщина 1,2мм
• в основном распространен при крепеже по полу
• забивается непосредственно гвоздями в закрепляемую поверхность
• подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

• позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
• простая разборная конструкция с защелкой
• применима как на потолке, так и на стенах
• максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

• оцинкованный с антикоррозийной защитой
• рекомендованная нагрузка для одиночного зажима до 5кг
• рассчитан на диаметры закрепляемого материала от 13 до 25мм

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

• длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
• оцинкованная поверхность защищающая от коррозии
• скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
• диаметр резьбы 6мм
• рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
• для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Возможные ошибки при монтаже

При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:

Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз»

Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

Монтаж кабеля

Отличие кабеля от провода в том, что он содержит не одну жилу, а несколько, и как правило, для монтажа используются различные способы в зависимости от поверхности, на которой будут прокладываться данные коммуникации. Кабель крепится непосредственно на стену без защитного короба, либо в кабельном канале.

Наименее затратным по финансам и трудоемкости является крепление кабеля к стене без каких-либо конструкций, улучшающих внешний вид помещения. То есть присоединение непосредственно к стене может осуществляться при помощи следующих средств:

дюбель-хомут – выпускается для кабеля различного сечения и диаметра (круглого и плоского). Под данное крепление сверлится отверстие, кабель охватывается хомутом и затем дюбель забивается. Отсутствие универсальности является причиной, по которой этот крепеж используется нечасто;

дюбель-стяжка – по сравнению с предыдущим элементом крепежа более востребована именно из-за универсальности, поскольку подходит и под круглое сечение, и под плоскую форму проводки;
пластиковый дюбель под хомут – универсальность этого средства крепления в том, что в пластиковый дюбель можно вставить, добавить или заменить стяжку любого размера;
клипса – закрепляется при помощи дюбеля на поверхности, после чего в нее вставляется гладкая или гофрированная труба с кабелем внутри и затем защелкивается

В данном крепеже важно правильно подобрать размер клипсы, соответствующий диаметру трубы;
гвоздевая скоба – чаще применяется при креплении проводки кабельного телевидения или проводки средств связи.

Более подробно хочется остановиться на следующем виде монтажных работ – это крепление кабеля к стене скобами, который популярен не только среди профессиональных электриков, но и тех, кто не имеет специального образования и большого опыта в выполнении данного вида работ. Речь идет о скобах. Бывают они пластиковыми и металлическими. И именно присоединение к поверхности кабелей различного размера скобой является быстрым, практичным и очень удобным способом крепления.

Металлическая скоба лучше пластиковой тем, что способна выдерживать даже тяжелый кабель. К тому же прочность данного крепежа позволяет избежать последствий случайных механических воздействий, способных отсоединить кабель от поверхности. Это – идеальное крепление для бетонных поверхностей.

Если же говорить о пластиковой скобе, то она также широко применяется в выполнении работ по прокладке кабеля, но чаще используется на деревянных, гипсокартонных, ДСП поверхностях.

Скобы для кабелей

Скобы пластиковые имеют две разновидности и поставляются некомплектно, так что приобрести их можно столько, сколько необходимо для проведения работ. Крепятся они при помощи гвоздя и молотка, но есть и более «продвинутый» вариант, когда используется специальный строительный стиплер, который значительно облегчает и ускоряет процесс установки скоб по размеченной схеме будущей проводки.

Виды проводок

Прокладка кабеля может осуществляться посредством открытой, скрытой проводки, а также с использованием нестандартных способов монтажа и крепления:

Кабели

1. нестандартный монтаж и крепление проводки – это прокладка под водой, под землей, вблизи горючих источников. Такие работы чаще всего выполняются специалистами, поскольку необходимо соблюсти повышенные требования безопасности;
2. открытая проводка – не очень эстетичный вариант крепления, чаще всего применяется как временный, либо в помещениях из дерева, где делать штробы просто неразумно. И даже в случае укладки проводов в кабельный канал в виде короба или внутри гофры трубы (гибкой или жесткой) внешний вид стены или потолка неизбежно утратит свою привлекательность, хоть и будет аккуратным и с точки зрения безопасности надежным. Однако нередко данный способ дополнительной проводки все же используется в частных домостроениях. Современный рынок кабельной продукции и разновидность кабельных каналов позволяет сделать такой вид работ быстро и без видимых «искажений» общего интерьера;
3. скрытая проводка – вариант, когда эстетичный вид помещения, весь его интерьер сохраняется в задуманном стиле (без искажений), поскольку все коммуникации будут «спрятаны» в стене. Работы по выполнению скрытой проводки довольно объемные и затратные, и это также зависит от того, будет эта штроба под один-два провода или кабельный канал (в том числе гофротруба), поскольку необходимо будет подготавливать углубление в бетонной или кирпичной стене, с местом для розеток, выключателей и разводок.

Как монтировать кабель каналы?

В первую очередь вам необходимо решить, на какой крепёж вы будете собирать свои изделия: саморезы, двусторонний скотч или жидкие гвозди — и, если для вас имеет значение цена, узнайте, какой из способов монтажа обойдётся вам в меньшую сумму денег. Если вы решите использовать саморезы для крепления коробов, то позаботьтесь о том, чтобы купить или арендовать шуруповёрт в специализированных магазинах.

Периодически вам придётся обрезать планки коробов или выравнивать стыки, поэтому будет очень актуальным наличие у вас ножниц, канцелярского ножа (для пластиковых изделий) или усиленных ножниц (для металлических изделий).

Для удобства клиентов производители делают в коробах специальные отверстия для крепежа. Это значительно облегчает и ускоряет монтаж, а также предотвращает порчу планки изделия от неумелого использования шуруповёрта.

Для того чтобы спрятать сплетения кабелей и проводов и улучшить внешний вид помещения, нужно выполнить нижеописанные несложные действия:

• освободить изделия от упаковки и снять с них верхние крышки;
• разметить участки стены, на которых вы планируете проложить кабель канал;
• если необходимо, нарезать планки тех размеров, которые вам требуются;
• приложить короб к стене и, если нужно, выровнять его, используя уровень;
• наживить изделие с двух сторон, чтобы оно было закреплено на стене, и заново проверить выравнивание;
• окончательно прикрепить кабель канал, вложите в него провода, и закрыть крышку;
• не забыть убрать мусор и прибраться на месте монтажных работ после их завершения.

Различные цветовые решения для кабель-каналов

Цветные кабель-каналы несут больше дизайнерского, нежели практического смысла. Хотя некоторые опытные электромонтеры утверждают, что и с точки зрения разводки в квартире польза от различных оттенков изделия есть. Однако, если вдуматься, вряд ли в интерьере будет хорошо смотреться «радуга» из кабель-каналов.

Расцветка помогает разделить кабели по группам

Расцветок коробов на сегодняшний день довольно много. Самыми распространенными являются кабель-каналы светло-серого, белого цвета и короба, оформленные под дерево разных пород. Но при электромонтаже открытого типа каждый домашний мастер может подобрать такой оттенок, который будет сочетаться именно с его интерьером. Сейчас можно приобрести даже черный кабель-канал, при условии необходимости создания контраста на светлых стенах.

Цветные короба для проводов по безопасности ничем не уступают привычным серым или белым – материал для их изготовления используется один и тот же. Если говорить о практическом их применении, то можно рассмотреть вариант, при котором из электрощита, расположенного на цокольном этаже частного дома, выходит 12 групп. Вполне возможно пустить каждую из линий по кабель-каналу своего цвета. В этом случае будет удобнее разобраться в случае аварии на одной из линий. Но вполне легко можно обойтись и обычной маркировкой. А значит многие посчитают цветовую излишеством.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
  Установка дюбеля
• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Виды и разновидности

Наконечники для многожильных проводов выпускаются под сечение от 0,5 мм² до 250 мм². По форме контактной части они бывают:

• кольцевые;
• вилочные;
• разъемные;
• штыревые (с разной формой штырей);
• гильзы.

Формы лопатки кабельных наконечников

Под винтовые зажимы провода оконечивают кольцевыми или вилочными наконечниками. Их часто можно увидеть на шнурах, которые подключены к клеммным колодкам бытовой техники: стиральных и посудомоечных машин, электрических духовок, плит, варочных поверхностей. Если заглянуть внутрь оборудования, там могут быть еще и штыревые или разъемные наконечники

Тут важно чтобы форма штыря совпадала с гнездом, так как они бывают очень разнообразными. Только те, которые представлены на фото вверху более-менее стандартные, а, вообще, могут быть разной формы, длины

По материалам

Кроме формы, отличаются наконечники для проводов могут по металлу, из которого они изготовлены. Существуют:

• алюминиевые;
• медные;
• латунные;
• комбинированные — трубка из алюминия, медная лопатка.

Медные наконечники могут быть из стандартной электротехнической меди, но чаще всего используют луженые изделия, так как они практически не окисляются, что обеспечивает лучший контакт.

Еще несколько видов

Материал наконечника выбирают в зависимости от материала жил. Для меди — медные, для алюминия — алюминиевые. Если надо алюминиевый кабель посадить на медную шину, применяют комбинированные. Они решают проблему химического взаимодействия меди и алюминия. Например, такие наконечники пригодятся если от столба протянут алюминиевый кабель, а подключать его надо к медной шине.

По способу установки

Различают наконечники на провод по способу установки. Они бывают:

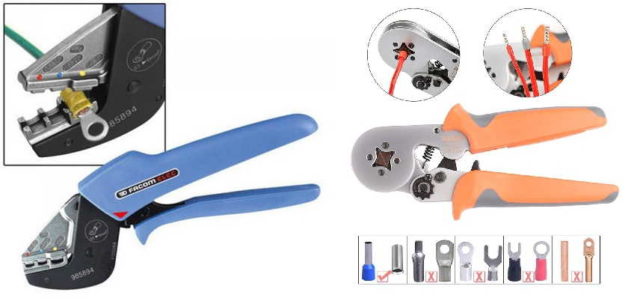

• Под опрессовку. Для их установки требуются специальные обжимные клещи или гидравлический пресс (под большие диаметры или объемы работы).
• Под пайку. Используются только медные или луженные медные наконечники. Форма обычно разъемная.
• Под болты. Опознать их можно по внешнему виду — есть отверстие под болт. При установке болт закручивается, зажимая провода. Не слишком удобный способ, так как болт может торчать, что часто мешает.
• Под сварку. Используется в быту нечасто.

Наконечники под обжим самые популярные при разводке электропроводки в домах и квартирах

Есть еще винтовое соединение. Оно применяется с кабелями больших диаметров. Внутренность наконечника имеет форму урезанного конуса — сужается в верхней части. На внутренней поверхности нарезана резьба. Кабель просто ввинчивается внутрь, за счет прилагаемых усилий проводники прижимаются к стенкам, что обеспечивает хороший контакт.

Чаще всего используют обжимные наконечники. Они дают хорошее соединение, просто устанавливаются. Единственный минус — необходимо иметь специальный инструмент — обжимные клещи. Но стоят они не так дорого, а служат годами.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
