Чердачная лестница своими руками

Чердачные лестницы своими руками

Конструкции мансардных лестниц бывают разными по типу – монолитные, переносные, складные. Стремянку и приставную лестницу сделать легко, но они имеют ряд недостатков. Такие изделия постоянно загромождают проход и их нужно куда-то убирать, перетаскивать и затем ставить заново. Монолитные лестницы очень удобны в эксплуатации, но не в каждом доме можно поставить такое громоздкое приспособление, занимающее большое пространство. Давайте рассмотрим созданные своими руками складные мансардные лестницы. Если у вас небольшая дача, а чердак используется лишь изредка, то такая конструкция будет самым уместным и эффективным приобретением.

Лестница на чердак своими руками

1. Рассмотрим оригинальную конструкцию люка на чердак, совмещенного с лестницей. Для изготовления люка нам понадобится лист фанеры толщиной 10 мм и деревянный брус 50х50 мм.
2. Детали скрепляем саморезами, предварительно все, промазав клеем. Косынки из фанеры служат для того, чтобы не ушла диагональ.
3. Для шарнирного механизма нам понадобятся металлически заготовки – толстый уголок, полоса и кусок листового металла. Нужно замерить угол открывания лестницы и сделать шаблон из картона. Опытным путем определяем место нахождения отверстий и сверлим их с помощью дрели. Края полосы округляем и зачищаем, обрезаем до нужной длины.
4. Некоторые детали у нас совпадают по размеру, сделав первый механизм, второй изготовляем с помощью струбцины, скрепив пару заготовок вместе и высверлив нужные отверстия.
5. Добиваемся того, чтобы получалась пара идеальных зеркальных рычажных систем.
6. Прикручиваем механизм открывания люка и проверяем его работу.

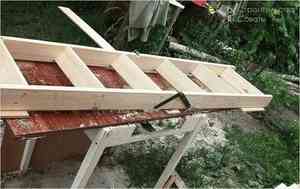

7. Теперь можно сделать непосредственно саму чердачную лестницу своими руками. Определяем максимальный угол открывания люка, и производим на брусках разметку.
8. Соединив их вместе, высверливаем отверстия и разрезаем заготовки по нужному размеру в местах соединения сегментов лестницы.

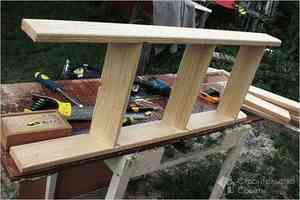

9. Делаем ступеньки, шлифуем края фрезером.
10. На тетивах выполняем углубления (около 5 мм) в местах крепления ступеней.
11. Крепим к тетиве ступени.
12. Производим монтаж механизма складывания лестницы.
13. Соединяем сегменты лестницы вместе.
14. Проверяем, как складывается лестница, насколько слаженно работает рычажный механизм, насколько точно совпали высверленные пазы с болтами.
15. Крепим лестницу к люку.
16. Устанавливаем рычажно-пружинный механизм для облегчения открывания люка.
17. Наша лестница готова, можно проверить ее работу. Затем стоит ее разобрать на запчасти, нанести грунтовку и два слоя лака на все деревянные заготовки. Производим окончательный монтаж лестницы.

Хорошие хозяева уже давно поняли, что совершенно необязательно выходить во двор, чтобы взобраться на чердак. Особенно это актуально в зимнее время или когда идет сильный дождь. Лестница на мансарду

сделанная своими руками и расположенная внутри дома, имеет и другие преимущества — чердачное помещение значительно меньше охлаждается в холодную пору, что очень важно в целях экономии денег на теплоносители

Несравненным украшением классического или современного интерьера станет изысканная деревянная лестница. Конечно же, такая роскошь далеко не всем по карману, однако более простую модель можно сделать и своими руками, приложив немного усилий. В этом вам поможет наш мастер-класс.

Непревзойденной деталью вашего интерьера может стать фреска на стене, которую, к тому же, можно выполнить своими руками, имея некоторые знания и запас свободного времени. Справиться с такой задачей вам поможет наша статья.

Зачастую во время старая дверь без сожаления снимается и выбрасывается. И совершено напрасно – при творческом подходе вы легко сможете подарить ей новую жизнь. Как отреставрировать старую дверь, расскажет мастер-класс.

Для того, чтобы придать интерьеру ванной комнаты или кухни необычный вид, можно декорировать кафель с помощью техники декупаж. Расскажем, как делать такую необычную плитку своими руками.

Разновидности

Подъёмные люки для чердака различаются по конструктивным особенностям и по виду материала для изготовления. Самые простые конструкции – это варианты с одиночной дверцей. Усложнённый вариант представляет собой сочетание двух крышек, одна из которых изготавливается по типу «сэндвича». Люк может проектироваться как потайной, так и открытого исполнения.

Оборудовать доступ на чердак возможно приставной или же складной лестницей. Кроме того, приобретают популярность телескопические или выдвижные модели лестниц для чердачных люков.

Предпочтительнее считается монтаж утеплённой конструкции, поскольку она позволит избежать сквозняков. Существующие на рынке противопожарные модели препятствуют распространению огня и дыма в случае пожара благодаря теплоизоляционным свойствам и жаропрочности используемых материалов. Боковые части таких конструкций обшиваются металлическими листами. При этом жаропрочный слой может быть как с одной стороны крышки, так и двусторонним.

Единственным явным минусом эксплуатации такого люка является его серьёзный вес, поэтому к этой конструкции необходимо изготовить удобную рукоятку для лёгкого открытия.

Относительной новинкой на рынке стройматериалов является крышка со встроенной лестницей с пылезащитными свойствами, обладающая повышенной теплоизоляцией. Специальное покрытие обеспечивает пониженное накопление пыли и не даст «утонуть» в пыльном облаке при выдвижении давно неиспользуемой конструкции.

По высоте конструктива скрытых люков они различаются в зависимости от габаритов монтируемой вместе с ними лестницы. В комплекте дополнительно может присутствовать защитное ограждение, облегчающее доступ на чердак. Если же оно отсутствует, то для повышения безопасности при подъёме наверх необходимо купить такое ограждение или изготовить его самостоятельно.

Весь сдвижной люк в сборе с крышкой и лестницей можно приобрести в готовом цветовом варианте, но не всегда можно найти подходящий оттенок. Для обеспечения уникального дизайна помещений целесообразно приобрести неокрашенный комплект конструкций и выполнить окраску самому, полностью вписав чердачный люк и лестницу в цельный проект жилого дома.

Варианты монтажа конструкции

Разнообразие этого элемента позволяет владельцу жилья не сильно привязываться к традиционным способам и подобрать оптимальный для себя тип в зависимости от доступной квадратуры, интерьера и других важных характеристик. Однако при небольшом строительном опыте самостоятельно изготавливать лестничную конструкцию для чердака целесообразнее проводить простыми доступными способами, которые представлены навесным и складным видами.

Навесной вид

Названный вид лестницы с легкостью можно изготовить за 3–4 часа. Для его изготовления достаточно взять два бруса сечением 50×50 и длиной от 70 до 100 см. Один из брусков прикрепляем к стене, непосредственно под оборудованным люком с помощью дюбель-гвоздей или саморезов, а второй – на нижних точках опорах лестницы. Далее от верхнего края подготовленной деревянной лестницы отмеряем 2/3 и делаем распил. Затем эти составные части и верхушку с верхним опорным брусом скрепляем при помощи петель. Конструкция готова, остается только в месте складывания нижней секции оборудовать в стене крючок для того, чтобы лестница была надежно зафиксирована на стене.

Нелишним мероприятием будет осуществить усиление верхней опорной перегородки стальными уголками или анкерами, поскольку большая часть нагрузки будет приходиться именно на этот элемент.

Складной вид

Обустраивая складную лестницу, в качестве основы можно выбрать классическую деревянную лестницу, распиленную на несколько составных частей. Для этого потребуется взять 2 бруска с длиной, обеспечивающей проход в чердачный люк, и закрепить их на верхнем и нижнем краях заготовленной конструкции соответственно посредством петель и гвоздей. Далее надлежит отмерить сверху вниз по 1/3 от общей длины и сделать распилы. Составные части также скрепляются посредством карточных петель.

Для того чтобы избежать самопроизвольного раскрывания получившейся лестницы, следует оборудовать брусок, расположенный на верхнем крае конструкции, крючком.

Перед осуществлением фиксации петельных приспособлений дополнительно проверьте правильность раскрывания всех составных частей. Нелишним будет установить с обратной стороны лестницы лист фанеры, таким образом, чтобы при закрытии лестница полностью складывалась в промежуток между люком и общей поверхностью потолка.

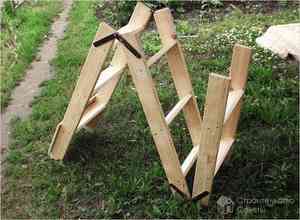

Фото складной деревянной конструкции

На фотографиях представлена последовательность изготовления складной лестницы для чердака:

В заключение хотелось бы отметить, что самостоятельное обустройство вспомогательных конструкций испокон веков было предметом внимания большинства хозяев частных домов. Придерживаясь общих правил строительства и следуя представленным простым рекомендациям, без труда можно выполнить прекрасную лестницу на чердак, не затратив на это много средств.

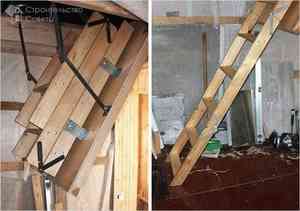

На фотографиях представлены различные варианты чердачных лестниц:

Если вы решите сделать лестницу самостоятельно, то ниже приводится ряд схем, которые можно взять за основу своей конструкции:

Как составить проект лестницы с чердаком?

Деревянные лестницы для чердака вы можете построить или соорудить в любое время. И чаще всего так и поступают, создавая проект уже на завершающей стадии строительства, чтобы сама лестница идеально вписывалось в имеющиеся дизайн интерьера и подходила под его стиль. Естественно, проще всего вам будет с легкими складными конструкциями, которые прячутся за люком в потолке: им вообще не нужно никакого пространства, кроме как своей темной ниши прямо над люком.

А вот приставные и стационарные лестницы лучше спроектировать заранее

Особенно важно обратить внимание на такие моменты, сколько места будет занимать одна лестница и насколько удобно будет ей пользоваться

Правило достаточно простое: чем более экзотичной и необычной кажется лестница в проекте, который вы выбрали, тем она, скорее всего, будет сложнее в изготовлении, неудобной в эксплуатации и ко всему обойдется вам дороже.

Параметр 1

Итак, если вы решили выбрать проект чердачной лестницы, обратите внимание на такие технические характеристики. Высота проема люка у вас будет зависеть от высоты потолка в доме, и от этого, уже в свою очередь, зависит угол наклона лестницы

Но, как бы там ни было, в любом случае ступеньки будут располагаться строго горизонтально.

Параметр 2. Следующим шагом нужно рассчитать, какую нагрузку сможет выдерживать такая лестница. Обычно стандартная конструкция рассчитывается на 160 килограмм. Но учтите, что если в вашем доме есть человек тяжелее 130 килограмм, что сегодня совсем не редкость, тогда саму лестницу проектируйте не менее чем на 200 кг. По той простой причине, что этот человек, поднимаясь на чердак, может держать в руках еще какой-нибудь вес – например, коробку со старыми вещами.

Параметр 3. И последний параметр, который следует рассчитать, это толщина теплоизоляционного слоя, от которой будет зависеть герметичность чердачного люка. Сам чердачный люк принято делать с размерами 60-70 на 120 сантиметров.

Итак, что касается расчета стационарной лестницы, помните о таких моментах: чтобы спускаться и подниматься по ней было безопасно, высота ступеньки должна быть спроектирована от 15 до 18 сантиметров, а ширина – от 30 до 60 сантиметров. Ширину всего лестничного марша не делайте уже 60 сантиметров.

Далее, самый популярный угол наклона – 45 градусов и он же самый комфортный. Конечно лестница на чердак используется не так часто как нас, как на жилой этаж, поэтому она может быть даже круче. Но все же чаще всего производители лестниц делают их настолько неудобными только ради экономии строительного материала, a вам оно зачем? Конечно, это правило не распространяется на винтовые лестницы, которые при всей своей красе всегда крутые.

Порядок работ при установке люка своими руками

С местом для будущего люка определились. Приступим к изготовлению всей конструкции:

1. Для создания рамки берут обычно доски толщиной 25-30 мм. Далее из них делают прямоугольный каркас, соблюдая при этом ровность всех углов. Размеры рамки под лаз на чердак, обычно, делают стандартными – 60×120 см, хотя у вас могут быть и другие размерности, подходящие для вашего варианта.
2. Далее приступают к вырезу проема в потолочном перекрытии. Размеры проема делают больше на 50-60 мм. Это как раз суммарный припуск на толщину используемых досок. Такой припуск необходим, чтобы обшить проем рамкой, не сократив при этом его запланированные размеры.
3. Если потолок деревянный, то вырезной материал, который получится после проделывания проема, можно использовать для облицовки деревянного люка на чердак с внутренней стороны помещения.
4. Петли на крышку люка можно крепить как с широкой, так и с длиной стороны. Здесь все зависит от конкретного случая и задумки хозяина.
5. Для придания прочности крышке лаза, дополнительно устанавливают распорку по диагонали. Её можно прикрепить с помощью уголков и саморезов.
6. Необходимо позаботиться и о теплоизоляции входа на чердак из дома. Для этого вполне подойдет утеплитель, который использовался для перекрытия чердачного помещения. Наиболее часто используют минвату или пенополистирол (пенопласт), предварительно подложив пароизоляцию на дно крышки люка.
7. Далее при необходимости устанавливают ручки, защелку и доводчики.
8. По всему периметру рамки крепят уплотнитель для плотного прилегания крышки и препятствию попаданию воздуха из чердачного помещения.
9. Со стороны потолка можно обшить рамку наличником для придания привлекательности внешнего вида.
10. Финишный этап – выбор лестницы. Это может самодельная или покупная конструкция. Для большего удобства лестницу делают складной.

Установка покупного люка на чердак

Люк на чердак можно также приобрести в строительном магазине. Он отличается наличием установленного утеплителя в крышке и присутствием раскладной лестницы, которая свободно трансформируется и «уходит» вверх вместе с закрытием люка. За такое компактное и функциональное устройство люка на чердак придётся немного переплатить, но оно того стоит.

• для монтажа достаточно двух человек. Например, это можете быть вы и ваш помощник;
• высота лестницы может быть легко подстроена под высоту вашего помещения;
• замок находится с внутренней стороны крышки лаза, поэтому снаружи, не видно никаких конструкционных элементов;
• профиль ступенек сделан таким образом, чтобы на них нельзя было поскользнуться;
• компактность и дизайн.

Потому как покупное изделие – это конструкция с заданными габаритами, то перед походом в магазин вам придется измерить:

1. Размеры помещения, в котором будет находиться лестница в разложенном состоянии.
2. Проем под лаз на чердак, в том случае, если вы уже его сделали.
3. Высоту потолка.

Монтаж происходит из простых и несложных этапов. Приведем порядок работ при установке конструкции одного из производителей:

1. Вся конструкция с необходимым инструментом поднимается на чердачное помещение.

2. Перед креплением рамки на неё сверху крепят две временные монтажные доски. Это делается для того, чтобы конструкция не провалилась вниз, потому, как еще не произошло фиксации рамки к потолочному проёму.

   У некоторых производителей по четырём краям рамки устанавливают шпильки (вместо досок).

   Далее на них надевают металлические планки для удержания конструкции. На шпильки накручивают гайки. Таким образом, регулируя высоту закручивания гайки, можно добиться выравнивания в заподлицо конструкции люка и потолка.

3. Далее рамку фиксируют к проёму саморезами. Часто бывает так, что между проёмом и рамкой остается небольшой зазор. В этом случае, для заполнения пустоты используют подкладочные дощечки, которые располагают в местах вкручивания саморезов. Рамку фиксируют по всему периметру.
4. Зазоры заполняют утеплителем, например, минеральной ватой.
5. После этого убирают монтажные доски или металлические планки (все зависит от вашего варианта).
6. На боковых элементах ослабляют болты для высвобождения и свободной раскладки лестницы.
7. «Ноги» лестницы срезают ножовкой по дереву под необходимым углом, чтобы добиться плотного прилегания «ступней» к полу.
8. На ножки лестницы крепят наконечники для защиты пола от царапин.

Для большей наглядности рекомендуем ознакомиться с видео, в котором подробно показано, как установить люк на чердак своими руками.

Особенности и преимущества

Складная лестница в доме предназначена для пользования чердаком по мере надобности. Она комфорта в использовании, так как привести её в рабочее состояние можно без особых усилий, а также исключена необходимость освобождения большой площади. Основная особенность данной системы в том, что принцип её использования аналогичен с принципом эксплуатации приставных лестниц

Важно учитывать не только большой ряд преимуществ, но и некоторые особенности

Преимущества.

• Безопасность. Раскладная лестница устойчивая и крепкая. В любое время, независимо от погодных условий, имеется возможность безопасного подъёма на чердак. Некоторые виды раскладных систем снабжены ступенями и перилами.
• Компактность. Малогабаритная система конструкции позволяет сохранить полезную площадь в комнате и на чердаке. Разложенное состояние лестницы требует небольшого пространства.
• Удобство использования. Такой вид изделия складывается быстро и без особых усилий. Существуют готовые электроприводные модели конструкции.
• Простота монтажа. В наборе для установки складной лестницы есть простая инструкция. Следуя ей, даже человеку без опыта не составит труда установить модель. Система не требует дополнительного укрепления стен, пола и потолка. Лёгкость конструкции позволяет без труда перемещать и устанавливать изделие в другом месте.

• Экономичность. Готовая система дешевле, чем стационарная лестница. Складную модель можно изготовить в домашних условиях.
• Эстетичность. Лестница размещается на крышке люка в потолочной поверхности, а качественная отделка поддержит внешний вид. Конструкция полностью скрывается, поэтому не портит интерьер.
• Складная система на чердак убирается, это удобно, когда в доме есть дети или площадь комнаты маленькая. Конструкцию видно только при использовании, поэтому подбирать дизайн под интерьер не нужно.

Особенности.

• Некоторые виды моделей не всегда комфортны в использовании по следующим критериям: крутизна подъёма, размер и количество ступенек. При слишком крутом подъёме некомфортно перемещаться с объёмными предметами в руках.
• Наличие люка нарушит герметичность помещения. Чердак необходимо утеплить, что приводит к дополнительным расходам. В некоторых заводских моделях конструкций люк оснащается уплотнителем.
• Необходимость в точных расчётах и навыках для самостоятельного изготовления лестницы.

Складная лестница на чердак своими руками

Несложна в изготовлении выдвижная лестница на чердак своими руками, правда придётся приложить некоторые усилия и терпение. Такие конструкции может быть деревянная или металлическая.

Перед работой нужно удостовериться, что проём для крышки люка сделан и оборудован правильно. Также заранее приготовить нужный инструмент, материалы, в том числе для укрепления входа на чердак.

Подготовка

Для работы понадобятся:

• дрель (перфоратор);
• шуруповёрт;
• карандаш;
• отвёртка;
• болты;
• молоток;
• набор пил, ножовок;
• стамеска;
• плоскогубцы;

• рулетка.

Для изготовления лестницы из дерева:

• деревянные бруски;
• доски, подходящие по размеру;
• фанера;
• пенопласт;
• полиэтилен;
• навесы и шарниры, подъемный механизм (приобретается в строительном отделе);
• доски для ступеней, прочего;
• герметик (силикон или резина).

Складная лестница на чердак своими руками изготавливается почти из таких же материалов, как и кровати.

Процесс монтажа лестницы

Производится изготовка и установка люка с крышкой. Для этого надо сделать замер проёма, который можно расширить (сузить). Можно использовать размеры 1 м. 30 см. х 1 м. 40 см., но всё зависит от расположения проёма относительно границ помещения и если имеются свободные размеры потолочной поверхности.

После уточнения размеров создается эскиз на бумаге (как и в чертежах кровати), где указываются размеры будущей лестничной конструкции. Чертежи помогают избежать ошибок при распиле материалов.

Механизм действия складной чердачной лестницы

Первой изготавливают раму люка. Её нужно сделать надежно укрепленной, так как от неё зависит качество всей конструкции

Нужно уделить ей особое внимание

Раму с прямыми углами нужно сделать путём спиливания углов, так чтобы при состыковке досок друг к другу получился каркас с прямыми углами. После примерки на существующий проём, углы рамы мажут клеем.

Можно установить временные распорки, пока клей не подсохнет. После высыхания клея, раму устанавливают в проём с помощью гвоздей (100 мм.).

Готовое изделие будет размещено поверх крышки люка. Крышку можно сделать из фанеры, между листами помещают полиэтилен для препятствия парообразованию.

Схема устройства стационарной лестницы на чердак

Готовыми навесами крышку прикрепляют к раме. К крышке прикрепляют удобную ручку и подъемный механизм.

Складную лестничную систему делают из заранее отмеренных брусьев. Брусья каждой секции короче предыдущей, начиная с верхней

Важно предусмотреть, чтобы конструкция в сборе была в виде блока лестниц и свободно проходила при закрытии люка в проеме. Это учитывается ещё на этапе чертежа

Ступени тоже изготавливаются из брусьев, размеры секций должны быть соответствующие. На внутренней стороне тетивы брусьев (боковые брусья лестницы) надо сделать вырубки для надёжного закрепления перекладин. Ступени ставятся в вырубки и закрепляются саморезами.

Складывающиеся части изделия соединяются готовыми петлями.

Основные составляющие механизмы складной чердачной лестницы

Эти петли крепятся так, чтобы место соединения металлических планок был ровно на месте соединения секций. Собранная конструкция крепится к крышке люка металлическими углами.

В конце изготавливают задвижку с помощью готовой фурнитуры в виде пружины или шарниров. Некоторым помещениям подойдёт только раздвижная модель со стороны улицы. Ну вот, теперь осталось даже место для кровати.

Как сделать откидную чердачную лестницу?

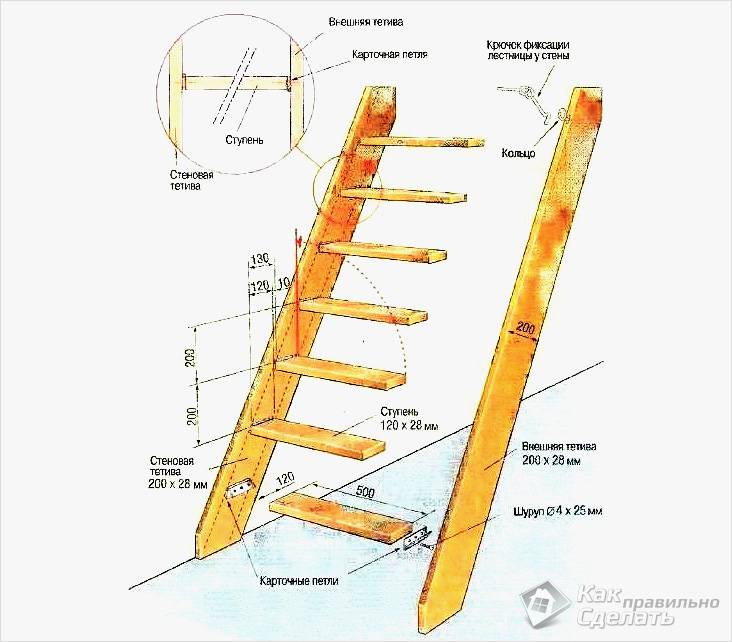

Схема откидной лестницы

На чердак или на изготовленную вами мансарду можно подняться, используя откидную лестницу. Для этого вам потребуется следующий строительный материал:

• Для изготовления тетивы 2 доски. Толщина 30 мм, ширина 200 мм. Длина напрямую зависит от угла наклона лестницы и высоты перекрытия.
• Доски для ступенек. Ширина 120 мм, толщина 30 мм, длина 500 мм.
• На каждую ступеньку две карточные петли.
• Саморезы.
• Анкера.
• Крючок для крепления конструкции на стене.

Схема в собранном виде

Итак, вся работа выполняется в такой последовательности:

• Одну тетиву закрепляете анкером к стене. Само крепление должно быть жестким, так как на нем будет держаться вся конструкция.
• Размечаете ступеньки. Положение первой отмечаете параллельно полу. Проводите отрезок, длина равна ширине ступеньки 120 мм.
• Теперь проводите две параллельные прямые через концы отрезка параллельно краям тетивы.
• Затем проводите перпендикуляр от конца первого отрезка.
• От этой линии отступаете вправо на 10 мм и проводите линию параллельно перпендикуляру.
• Точка пересечения этой линии с верхней, которая проводится параллельно к краю тетивы, определяет месторасположение следующей ступени. По такому принципу осуществляется разметка всех последующих ступеней.

Чтобы ступени при складывании не терлись друг о друга, между ними необходим отступ в один сантиметр. Всю эту разметку переносите на вторую тетиву и крепите ступени в отмеченных местах. Что касается петель, то они должны располагаться на стационарной тетиве так, чтобы они в конечном результате подняли ступени вверх, а подвижную тетиву опустили вниз. Соответственно, в подходящих местах на стене монтируется крючок. Это, пожалуй, самый простой и быстрый метод изготовления откидной чердачной лестницы.
