Как построить каркасный гараж: материалы и особенности, этапы работ, примеры на фото

Строительство каркасного гаража из дерева своими руками

При описании процесса мы будем ориентироваться на проект из этих видео, в котором использован каркас из бруса и свайно-винтовой фундамент.

Первым этапом работ станет разметка участка и монтаж винтовых свай.

Обратите внимание: при использовании винтовых свай нет необходимости выравнивать участок! Однако при нахождении пола гаража выше уровня земли придется устраивать пандус для заезда. На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса

Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м

На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м.

Далее собираются рамы бокового ограждения. Брус соединяется методом врубки, на место устанавливается уже полностью собранный фрагмент каркаса.

Обратите внимание: здесь выполнена только верхняя и нижняя обвязка, дополнительно стенка усилена диагональной балкой.

Аналогично собираются и ставятся на место остальные стенки.

Стенка с проемом под ворота дополнительно усиливается, чтобы без проблем выдерживать нагрузки от открывания-закрывания ворот.

Соединение угловых стоек выполняется с помощью конфирматов. Их длина должна составлять не менее 2/3…3/4 общей толщины соединения.

Обшивку стен и настил чернового пола можно выполнять как до монтажа крыши, так и после. Однако часть настила на полу придется сделать в любом случае, чтобы можно было опирать стремянку при работе наверху.

После завершения сборки каркаса необходимо устроить стропильную систему. В первую очередь устанавливают стойки для конька, потом коньковый брус. Стойки располагают в середине коротких сторон гаража. Так сделано для того, чтобы уменьшить длину стропил.

Крепление конькового бруса к стойкам выполняется методом врубки, с дополнительным креплением конфирматами.

Стропила укладываются попарно, с опорой на верхнюю обвязку каркаса и коньковый брус. Крепление – гвоздями или конфирматами. Предварительную стяжку удобно делать с помощью струбцин.

Вынос стропил (и, соответственно, величина свеса крыши) определяется индивидуально. После сборки каркаса крыши стропила укорачивают до одной длины.

– 0,8…1 м. Промежуток можно уменьшить, увеличивать не рекомендуется. Малый при большой снеговой нагрузке может привести к проломам крыши.

На фото видно, что стропила вначале устанавливаются попарно, и только потом подрезаются возле конька до получения правильного угла.

После завершения монтажа стропил они подравниваются по длине снаружи, выполняется обшивка стен.

Желательно усилить стропильную систему дополнительными горизонтальными балками.

Далее стропила СНАРУЖИ покрываются гидроизолирующей пленкой или мембраной. Крепление пленки также снаружи, специальными скобами. Обязателен нахлест полотнищ не менее 10 см. Полотнища расстилают ВДОЛЬ КОНЬКА СНИЗУ ВВЕРХ, так, чтобы каждое следующее полотнище накрывало предыдущее сверху. По коньку желательно настелить одно полотнище со свесом в обе стороны.

По обрешетке, поверх гидроизоляции, монтируется контробрешетка из доски 20х100 мм (или другого пиломатериала с толщиной не менее 20 мм). По контробрешетке настилается кровельный материал. В данном случае использован профнастил. Подробнее об обустройстве крыши под профнастил и его монтаже здесь.

Обязательна установка конькового профиля. Его можно заменить гнутыми элементами из оцинкованного железа.

После завершения кровельных работ монтируют ворота и калитку.

Утепляют стены и крышу. В данном случае использована минеральная вата в рулонах.

Для утепления пола применяют также минеральную вату или пенопласт, выполняют внутреннюю обшивку и устраивают пандус. Учитывая деревянную конструкцию каркаса и использование винтовых свай, пандус делают также деревянным.

Подготовка фундамента

Массивный фундамент для гаража из металлопрофиля не понадобится

Гараж из профнастила – лёгкая конструкция, для которой не требуется мощного фундамента. В большинстве случаев достаточно мелкозаглублённой ленты или плиты. Подойдёт и столбчатый фундамент, оптимальный для пучинистых грунтов.

Поскольку пол в гараже необходимо бетонировать, лучшим выбором будет УШП (утеплённая шведская плита), размеры которой на 20-40 см превышают (со всех сторон) размеры гаража. Таким образом, одновременно получают пол, отмостку и облегчают себе задачу бетонирования подъездных путей.

УШП одновременно является «плавающим» фундаментом, так как находится на песчаной «подушке», компенсирующей подвижки грунта. Это оптимальное решение для участков с высоким уровнем грунтовых вод и глубоким (более 80 см) промерзанием в зимний период.

Преимущества УШП:

• монтаж на любом типе грунта;
• меньший, по сравнению с обычным плитным фундаментом, расход бетона;
• теплоизоляция, препятствующая промерзанию пола гаража;
• плита одновременно является полом, что исключает временные и финансовые затраты на его строительство;
• в плиту можно укладывать инженерные коммуникации;
• быстрый монтаж (в среднем на возведение 100 м2 УШП требуется не более 7 дней).

Полноценный расчёт несущей способности УШП невозможен, так как в российских СНиП и ГОСТ нет такого понятия, как «утеплённая шведская плита». За основу можно брать характеристики стандартной бетонной, усовершенствованным вариантом которой является УШП.

Необходимые материалы:

• пенопласт толщиной 5-10 см;
• стальная арматура сечением 10 мм;
• вязальная проволока;
• геотекстиль;
• рубероид;
• пиломатериал для строительства опалубки;
• песок (только карьерный, речной непригоден);
• щебень средней фракции (20х40 мм);
• портландцемент марки не ниже М400.

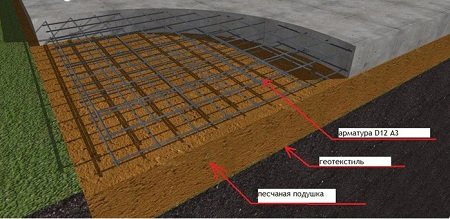

Этапы строительства УШП

Шаг 1. Выравнивание участка строительства.

Шаг 2. Разметка. С помощью верёвки и колышков определяют размеры будущей плиты.

Шаг 3. Выемка грунта на глубину 30-40 см в пределах разметки. Оптимальный способ – использование экскаватора.

Шаг 4. Выравнивание дна и стенок котлована.

Шаг 5. Утрамбовывание грунта на дне и стенках котлована.

Шаг 6. Формирование песчаной подушки толщиной 10-15 см.

Шаг 7. Утрамбовывание песчаного слоя. Задачу облегчит проливка песка водой из шланга.

Шаг 8. Укладка полотен геотекстиля с нахлёстом 30-40 см так, чтобы края полотен вступали за пределы разметки на 20-30 см.

Шаг 9.  Отсыпка гравийного (или щебниевого) слоя высотой 10-15 см.

Шаг 10. Утрамбовывание гравия.

Шаг 11. Заворачивают края геотекстиля на гравийный слой.

Шаг 12. При необходимости прокладывают инженерные коммуникации.

Шаг 13. По периметру плиты вертикально устанавливают плиты пенополистирола высотой 20-25 см. Укрепляют конструкцию досками и укосинами.

Шаг 14.  Укладывают на гравий плиты пенопласта.

Шаг 15. Настилают рубероид с нахлестом полотен на 10-15 см.

Шаг 16. По периметру плиты выстраивают опалубку.

Шаг 17. Внутри опалубки собирают армирующий каркас из арматуры и вязальной проволоки.

Шаг 18. Заливают бетон.

Если фундамент возводят в жаркие дни, необходимо поливать его водой каждые 2-3 часа. В относительно теплые дни – каждые 10-12 часов.

Основные этапы работ, пошаговая инструкция

Чтобы быстро возвести своими собственными руками прочный, надежный гараж, для удобства самих работников понадобится разбить весь цикл на отдельные операции. Опытные строители знают, что основа успеха заключена в тщательной подготовке, планировании.

Поэтому в процесс возведения здания обязательно входят:

1. Подготовительные работы. Расчеты, разметка и порезка деталей, комплектация крепежом, устройство фундамента – все это включается в начальную стадию. Пропускать ее категорически нельзя, это нарушит естественный ход строительства. Исключением является случай, когда гараж собирают на заранее подготовленном основании из предварительно сформированного набора элементов каркаса.
2. Монтаж конструкций, сборка разрозненных деталей в единое целое. По завершении процесса постройки производят обшивку каркаса стеновыми панелями, чтобы гараж принял вид готового здания.
3. Устройство крыши. Сюда относятся работы по покрытию одно- или двускатной кровлей, утепление потолка/стен (по желанию заказчика).
4. Заключительная фаза – отделка (покраска, обшивка сайдингом), монтаж всех дополнительных систем, включая навеску ворот.

Подготовка основания

Чтобы сделать прочный, надежный гараж, понадобится подготовить основу, которая воспринимает нагрузки от здания, передает их на грунт. Это плитный фундамент и соответствующие земляные работы, выполненные до начала его устройства. К ним относятся выемка «лишней» земли, засыпка песчаной подушки и гравийной подготовки, их трамбовка.

Неплохо бы заранее выяснить, к какому типу принадлежат грунты на участке застройки – просадочные, насыпные, насколько глубоко проходят водоносные горизонты. Эти меры избавят от последующих проблем с просадками, замачиванием фундамента, оседанием здания.

Фундамент

Постройку любого объекта традиционно начинают с закладки фундамента. От наличия данного элемента зависит устойчивость будущего здания, его способность противостоять внешним нагрузкам и атмосферным воздействиям без каких-либо повреждений.

При этом обязательно применяется армирование сеткой или стержнями, увязанными в единую систему, выдерживаются сроки схватывания бетона. Нагружать основание до окончания данного периода запрещено во избежание появления трещин, просадок.

Возведение каркаса

Деревянный каркас отличает простота сборки – это одно из ключевых преимуществ подобных сооружений. Начинают сборку с установки угловых стоек, постепенно переходя к средним и перевязывая их между собой балками.

Основное правило: конструкция должна обладать достаточной собственной жесткостью, для этого применяются связи в 2 уровнях (снизу и сверху), а также подкосы. Периодически контролируют вертикальность/горизонтальность элементов, пользуясь уровнем и отвесом.

На крепеже экономить не нужно, это приведет не к удешевлению гаража, а к снижению его жесткости, долговечности.

Строительство крыши

Когда закончен монтаж каркаса, сооружение коробки будущего здания, переходят к сооружению крыши. Кровля может быть плоской, односкатной, сложной формы – зависит от того, какая идея придет в голову заказчику, и что именно он захочет реализовать на практике.

Не рекомендуется излишне усложнять конструкцию покрытия, отступая от простых (и функциональных) решений в сторону дизайнерских, усложненных. Вполне достаточным будет создать одно- или двухскатную кровлю с покрытием из металочерепицы, армированного пластика – так, чтобы осадки не проникали внутрь, там было тепло и сухо.

Отделка

Гараж с обшивкой фасада сайдингом, простым ОСБ с последующей покраской приятным для глаза колером выглядит гораздо привлекательнее, чем без нее. И на этом этапе лучше не «заморачиваться» с особенными материалами, красками и технологиями. Ведь это все-таки гараж, а не загородный дом. Для него функциональность – прежде всего.

Достаточно будет выбрать лакокрасочное покрытие неброского цвета, использовать пластиковую вагонку, которая не боится холода и влаги, хорошо защищает конструкции от внешней среды.

Если есть желание сделать теплый гараж, на данном этапе самое время его реализовать. При этом не забывают о гидроизоляции: у древесины и утеплителя разные коэффициенты теплопроводности, понадобится слой пленки между ними, чтобы не возникло мостиков холода, очагов конденсации влаги.

Прочность и долговечность

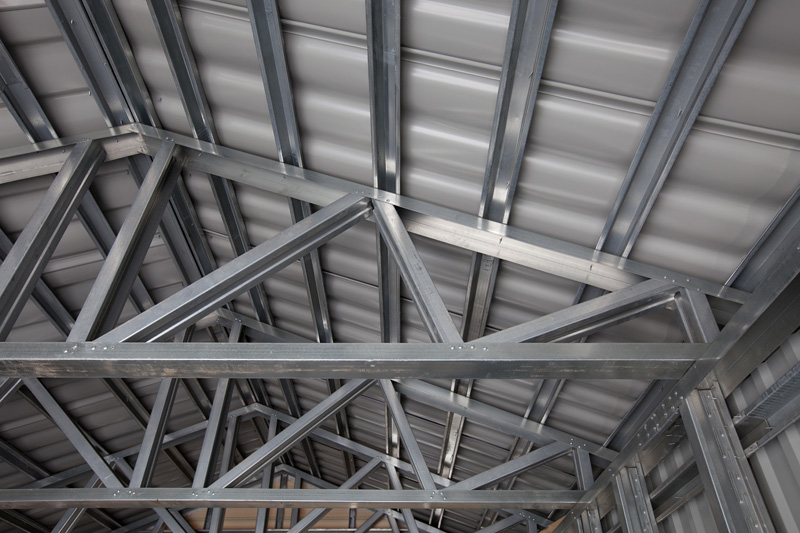

Каркас из легких профилей П-образного сечения имеет большой запас прочности. Элементы каркаса гаража крепятся к фундаменту анкерными болтами. А собранная решетчатая конструкция напоминает Эйфелеву башню. Она, кстати, стоит уже больше века, хотя рассчитана была на 20 лет.

Такая конструкция:

• не подвержена гниению,
• огнестойкая,
• не боится подвижек почвы (что очень опасно для гаражей из бетона и кирпича).

Современные фасадные и кровельные материалы имеют длительный срок службы – десятки лет – и не боятся влаги, жары, холода и резких температурных перепадов.

Очень легкий

У капитального дачного гаража, построенного по шведской технологии, небольшой вес.

Масса конструкции 6х3,6м — всего 1150кг. Это сопоставимо с массой легкового автомобиля.

Нагрузка на фундамент получается гораздо меньше по сравнению с капитальными гаражами из бетона и кирпича. Поэтому требования к фундаменту ниже, а скорость постройки – выше.

Быстрый монтаж на участке

Строительство можно осуществлять в любое время года – и зимой, и летом. Низкие температуры и повышенная влажность не являются помехой. Ведь отсутствуют «мокрые работы» – с раствором и штукатуркой.

Скорость постройки гаража повышается благодаря:

• идеальной ровности линий – экономится масса сил и времени на подгонку элементов и выравнивание поверхностей,
• заводской нарезке профилей,
• заводской полусборке каркаса,
• несложным способам крепления элементов конструкции,
• малой массе деталей каркасного гаража.

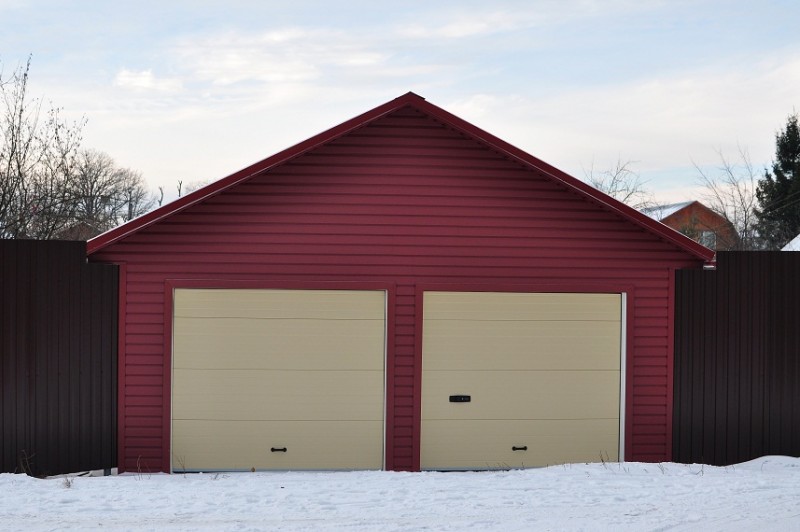

Наши металлические гаражи украшают участок

Обычные металлические «ракушки» или «железные коробки» с распашными воротами не отличаются красотой. Но наш каркасный загородный гараж – исключение.

Мы предлагаем множество вариантов отделки кровли гаража – кровельный профнастил, металлочерепица, гибкая черепица  Tegola или даже элитные кровельные материалы – медная черепица и композитная металлочерепица.

А стены капитальной металлической постройки могут быть отделаны стеновым профнастилом (больше десяти вариантов цветов) или виниловым сайдингом (18 цветов). Можно выбирать и цвет гаражных ворот – также из нескольких вариантов.

Такой загородный гараж можно вписать в архитектурный ансамбль участка и он станет его украшением.

Гараж на две машины или на одну машину + хозблок?

Мы предлагаем несколько проектов гаражей.

Они отличаются и по размерам, и по исполнению. Кроме стандартных вариантов возможна разработка индивидуальных проектов.

О цене

Стоимость капитального металлического гаража для дачи зависит от проекта и от варианта исполнения. В любом случае она в разы меньше, чем цена бетонных и кирпичных гаражей.

Благодаря малой массе конструкции со всеми работами по строительству гаража справятся 2-3 монтажника, причем без применения спецтехники. Все это также уменьшает стоимость постройки гаража на участке.

Фундамент под каркасный гараж

Поскольку сооружение получается достаточно легким, использование монолитных или блочных фундаментов ленточного или плитного типа не имеет большого смысла. Даже в том случае, когда планируется устройство смотровой ямы, лучше сделать ее отдельно, а всю постройку снабдить более легким основанием.

При сравнительно низком уровне грунтовых вод и отсутствия плывущих (плотные глины, тяжелые суглинки) грунтов на участке можно использовать опорно-блочный фундамент. Опоры выкладываются из фундаментных блоков или кирпича, с заглублением в грунт на 20…50 см. Поверх блоков устраивается обязательная гидроизоляция и ростверк из бруса.

Удобен также фундамент на основе винтовых свай. В этом случае после первичной установки оголовки свай выравниваются по горизонтали, устраивается ростверк по гидроизоляции. Если в качестве каркаса здания будет использоваться металлопрокат, логично и ростверк делать металлическим, соединяя элементы сваркой.

В такой конструкции можно сразу же предусмотреть установку стоек и портала – обрамления гаражных ворот.

Устройство ленточного фундамента мелкозаглубленного типа имеет смысл при создании постройки на базе металлического каркаса с относительно тяжелой обшивкой и планируемым устройством отопительной системы.

Для плывущих грунтов, сложного состава грунтов можно выбрать ленточный фундамент глубокого заложения – нижняя грань основания находится ниже глубины промерзания грунтов на 20…50 см. С таким основанием желательно устраивать также отмостку.

Наконец, при плывущих грунтах и желании впоследствии построить более капитальную конструкцию можно применять плитные фундаменты.

При любом типе монолитного основания желательно сразу же устраивать закладные для крепления стоек каркаса и ростверка.

Ниже показаны варианты для деревянного (слева) и металлического (в центре и справа) каркаса.

Гидроизоляция по верхней плоскости элементов фундамента обязательна при любом его типе.

Строительство своими руками

Фундамент

Простая технология и несложные работы позволяют самостоятельно построить гараж. Придерживаясь советов и рекомендаций, за три недели можно получить универсальное помещение. На ровной местности с твёрдым грунтом необязательно делать фундамент и стяжку пола.

Подсыпки из щебня будет вполне достаточно. Останавливаться на типичных габаритах гаража не стоит. Помещение 3×4 сможет обеспечить только парковку. Разместить инструменты и приспособления будет затруднительно.

Оптимальный размер 4×6 позволит при необходимости производить мелкий ремонт. Обустроить помещение смотровой ямой можно только в случае, если залегание грунтовых вод ниже отметки 2,5 метра.

Сделанные от руки чертежи помогут сориентироваться со сборкой.

Необходимые инструменты для выполнения работ:

• болгарка с диском по металлу;
• сварочный аппарат;
• шуруповёрт;
• уровень;
• отвес;
• лопата;
• набор ключей;

Список материалов для изготовления гаража:

• песок (речной);
• цемент марки 400;
• армированная сетка;
• щебень (фракции 2,5);
• П-образный стальной профиль 50×50 мм;
• профилированные металлические листы;
• металлический уголок для ворот;
• шурупы по металлу;

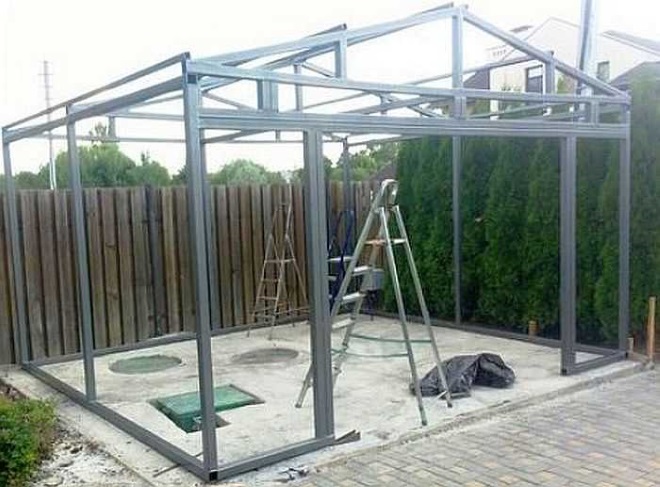

Монтаж каркаса

Пошаговое руководство:

1. Начинать строительство следует с проектных работ. Наличие чертежей даст возможность определить количество необходимых материалов, сделать закупку согласно списку. Исходные данные для руководства:
   • размер 4×6 м;
2. фундамент ленточный;
3. смотровая яма с шириной 80 см, длиной + 1 метр от длины авто, глубиной + 15 см от роста автомобилиста;
4. крыша двускатная;
5. вентиляция;
6. ворота двустворчатые распашные;
7. саморезы с уплотнительной шайбой (в качестве крепежей);
8. Подготовить площадку:
   • расчистить и спланировать место;
9. выкопать котлован шириной 30 см, глубиной 20-30 см; углубление для смотровой ямы;
10. Бетонирование:
    • Выполнить заливку фундамента с помощью бетона и армированной сетки.
11. Смотровую яму обложить кирпичом, предварительно сделав дренаж дна.
12. Дать несколько дней на отстой фундамента.
13. Границы ремонтной ямы обложить металлическим уголком.
14. На пол выстелить подушку из песка толщиной 10 см.
15. Уложить по периметру гидроизоляцию (с небольшим заходом для стен).
16. Следующий слой из армированной сетки предотвратит появление трещин и выбоин.
17. Залить бетоном пол. В течение 10-14 дней дать цементу полностью высохнуть.
18. Монтаж каркаса. Профиль достаточно легко режется и скрепляется саморезами с прокладками для герметизации.
19. Сборка стен начинается с боковых сторон. Обязательно нужно крепить листы внахлёст.
20. Монтаж фронтонов к задней и передней сторон гаража. Фронтоны определяются конструкцией двускатной крыши.
21. Кровельные работы производятся в виде стропильных пар, которые совпадают с количеством стоек. Для усиления прочности используют железные откосы. Черновое перекрытие покрывается профнастилом внахлёст.
22. Монтаж ворот. Из металлических уголков делают раму для ворот с помощью сварочного аппарата. Петли крепятся саморезами к каркасу и раме ворот или просто привариваются.Утепление и внутренняя отделка.

Ворота

Во избежание негативного влияния перепадов температур на транспортное средство, нужно гараж утеплить. Для этого, можно использовать минеральную вату, пенопласт или жидкий пенополиуретан.

Каждый материал имеет достоинства и недостатки. По теплозащитным свойствам имеет примерно одинаковые показатели. Пожароустойчивой считается минеральная вата. Кроме стен, необходимо утеплить крышу и ворота. Обязательно необходима циркуляция воздуха. Наличие вентиляции решит этот вопрос.

Процесс утепления:

1. Задуть все щели монтажной пеной.
2. Листы пенопласта приклеить к профнастилу по всей площади.

Примененяя минеральную вату, необходимо использовать гидроизоляцию, так как этот вид утеплителя имеет свойство брать на себя влагу. Для монтажа сооружается реечный каркас.

Оптимальный вариант использования жидкого пенополиуретана в конечных расчётах окажется не таким дорогостоящим. Отпадает необходимость в монтажной пене и специальном клее, необходимых для других видов утеплителей. Плотный и надёжный слой обеспечит хорошей звукоизоляцией помещение.

Внутренняя отделка может быть выполнена из профнастила или другого материала.

Коммуникации рекомендуется прокладывать поверх обшивки для удобства обслуживания и ремонта.

Как рассчитать затраты?

Начальный этап сооружения гаража из профильных труб – проектирование и расчёт необходимых материалов.

Прежде всего нужно составить схему будущего строения с учётом габаритов и количества автомобилей. Для одного легкового авто понадобится минимальное количество расходных материалов. Их количество зависит от схемы гаража, которая определяется индивидуально.

Чаще всего каркасные гаражи строятся размером 3*6 или 4*6 метров, что вполне соответствует требованиям для содержания легкового автомобиля класса седан или хэтчбек.

Для кроссоверов, минивэнов, внедорожников, а также лёгких грузовых авто может потребоваться постройка побольше – 5*7 метров и других пропорций.

Независимо от габаритов транспортного средства, необходимо учитывать требования к размеру гаража:

• конструкция должна быть минимум в 1,5 раза шире автомобиля;
• гараж должен быть в 2,5 раза длиннее машины.

Обычно водители предпочитают строить более просторные гаражи, что целесообразно не только из соображений удобства, но и с точки зрения безопасности. Маленькое внутреннее пространство способствует повышенной концентрации паров горючего, что опасно для здоровья и чревато возгоранием/взрывом.

Материалы и инструменты

Для сооружения гаража требуются несложные материалы и инструменты:

• профилированная труба;
• профнастил;
• сварочный аппарат (при необходимости);
• крепёжные элементы для соединения элементов конструкции;
• гаечный ключ;
• дрель или шуруповёрт для работы по металлу;
• болгарка (УШМ) для резки металла (при необходимости);
• маркер для разметки.

Важно также учесть материалы и инструменты для устройства фундамента:

• штыковая лопата;
• лом;
• уровень;
• отвес;
• кирпич, шлакоблок, газоблок, бетон или сваи;
• песок, щебень.

Стоимость работ

Гараж на основе профильной трубы можно соорудить и собственными руками, без привлечения посторонней помощи. Поэтому стоимость работ будет включать только цены на закупку необходимых материалов и аренду оборудования (если нужно).

Строительство гаража из металлического профиля предполагает закупку двух основных групп материалов – трубы профиля 10*10, 20*20 или 25*25 мм и больше. Большинство продавцов предлагает изделия длиной 6 метров. Стоимость погонного метра зависит от размера профиля. В Москве средняя цена одного метра 15*15 мм составляет 44-45 рублей, а профиля 20*20 – 58-60 рублей. Их можно перевести в тонны – 48 300 и 48 800 рублей соответственно.

Рассчитать стоимость профильных труб для сооружения гаража можно по весу трубы. Одно шестиметровое фасонное изделие 15*15 весит 0,6 кг, а 20*20 – 0,84 кг. Начертив подробную схему будущего гаража, можно вычислить необходимое количество труб и их суммарный вес. По нему легко рассчитать и общую стоимость труб. Например, если каркас на схеме состоит из 100 труб 15*15 мм, то общий вес труб составит 60 кг, т.е. 0,6 тонны = 28980 рублей.

Для обшивки стен и кровли необходимо выбрать несущий профилированный оцинкованный или окрашенный лист трапециевидного профиля НС 35, НС 44, НС 57, Н 60, Н 75, Н 114. Стоимость погонного м2 в Москве начинается с 660 рублей. Среднее количество листов, необходимых для обшивки длинных и торцевых стен и кровли – от 12 до 20. Количество погонных метров зависит от размеров выбранного листа.

Если брать для примера лист 1000 *1000, то для строительства гаража необходимо 12-20 погонных метров стоимостью от 7920 до 13200 рублей.

Обшивка стен

Как сделать гараж из металлопрофиля своими руками, листы металлопрофиля располагаем вертикальными рядами, с напуском в одну волну. Крепить профиль рекомендуется самонарезающими шурупами Ø4 мм, хотя можно и заклёпщиком с алюминиевыми клёпками.

Теперь нужно сделать верхнюю стяжку из деревянных брусьев сечением 100×100 мм. Сначала на верхние торцы стоек положите продольные бруски, а на них с обеих сторон боковые. К трубам деревянные элементы крепятся посредством приваренных пластин и гвоздей.

Распределяем с равным шагом поперечные балки (две крайних у нас уже есть) и прибиваем их длинными гвоздями. На них смонтируем А-образные конструкции стропил (уточняем – двускатная крыша). Высота стропильных ферм берётся на ваше усмотрение, но так, чтобы постройка имела оригинальный вид. Дальше обрешёчиваем скелет крыши, и настилаем кровлю.

Что выбрать — дерево или металл?

Поскольку гараж — постройка типовых размеров (3х6х2.5), и крыша у него чаще — односкатная, об особой прочности каркаса заботиться не стоит.

А вот для гаража на 2 машины, да ещё с рабочим местом, для несущей нагрузки лучше выбрать как основу профиль для каркасного гаража с антикоррозийным покрытием.

Правда, ещё надо учитывать архитектурный стиль всей застройки участка, чтобы гараж не выбивался из общей картинки. Каркасная технология, при любом каркасе, позволяет сохранить внешнее сходство построек, подобрав соответствующий отделочный материал для облицовки.

Залогом долговечности задуманной конструкции будет правильно выбранное место, с учётом уровня грунтовых вод, климата, соседства с коммуникациями. К периоду проектирования относится определение типа строения, въездной зоны, способа открывания ворот.

1. Каркас деревянного гаража — особенности:

• выполняется из клеёного бруса или оцилиндрованного бревна, или того и другого вместе; в работу идут доски и рейки с допустимой влажностью не более 18%;
• используют линейные конструкции 3-х видов: доска 100х50мм — для нижней обвязки; брус 100х100мм — для углов, стропил и перекрытий; брусок 50х50мм — для продольных элементов;
• в процессе установки, каркас гаража из бруса требует временной фиксации стоек;
• для усиления жёсткости стойки укрепляются перемычками с соединением саморезами на металлический уголок; количество таких распорок корректируется видом листового материала для отделки;
• оцилиндрованное бревно как дорогостоящий материал используют при возведении гаража только для нижней обвязки, и то, если все остальные постройки на участке бревенчатые; чаще в таких случаях облицовку делают из блок-хауса (имитация бревна), что создаёт иллюзию бревенчатой стены;
• основой гаража из деревянного каркаса будет плитный фундамент, который может служить черновым полом;
• односкатная крыша (с наклоном назад) поверх деревянной обрешётки покрывается досками под рубероид, шифером, профнастилом, металлочерепицей;
• каркасный гараж из дерева пропитывается антисептиками и антипиренами.

Деревянный каркасный гараж — чертежи:

Металлический каркас для гаража — особенности:

• выполняется из профильной трубы 2-х видов: 40х20х1 мм — для нижней и верхней обвязки, стоек, стропил 2-скатной крыши; 20х20х1,5 — для горизонтальных элементов;
• каркас собирают с помощью болтов и нагелей (соединение — каждые 1,5 метра), лучше воспользоваться сваркой;
• для надёжности крыши увеличивают частоту стропильных элементов и ригелей;
• стойки каркаса укрепляют укосами (внизу, вверху, посередине);
• над въездом устанавливают дополнительную балку для подъёма металлических ворот;
• фасадная облицовка и крыша делаются из профнастила С10; лист укладывается внахлёст, крепится саморезами;
• чтобы получить теплый каркасный гараж используют пенополистирол, лучше — минеральную вату;
• внутренняя отделка каркасного гаража из металлопрофиля выполняется на усмотрение владельца: гипсокартон, вагонка, сайдинг; для заделки стыков продаются отделочные детали;
• при любом покрытии двухскатной крыши (металочерепица, ондулин, профнастил) делается широкий конёк из листового металла;
• совокупность массы конструкции и автомобиля требуют надёжного фундамента со стяжкой; по углам в бетон закладываю анкеры для крепления обвязки каркаса.

Металлический каркасный гараж — чертежи:

Если деревянный каркас собирается быстрее и легче, то каркас гаража из металлического профиля будет прочнее и долговечней. Кроме того, в отличии от каркаса гаража из бревен, он пожаробезопасен и не поддаётся гниению, а от коррозии его может защитить специальное покрытие, оцинковка или покраска.

Выбор профлиста для гаража

Профнастил делают из оцинкованной стали. Толщина листа — от 0,4 до 1 мм. Строя гараж из профнастила имеет смысл для стен и кровли выбрать материал разной толщины. Для кровли нормальная толщина 0,45-0,5 мм, для стен лучше брать 0,6-0,7 мм.

Металлопрофиль выпускается разного назначения: для стен, кровли, несущий (не требует каркаса). Материал, предназначенный для стен, маркируется буквой «С», для кровли — буквой «К», несущий  обозначают «Н». Есть еще двойного назначения — для несущий для стен, маркируется он «НС». Некоторые производители ставят перед этими буквами «П», что обозначает «профнастил».

Для строительства гаража из профнастила для стен берут материал с маркировкой «С», для кровли с буквой «К». Далее в маркировке за буквой стоят цифры. Они обозначают высоту волны. Например, надпись С18 — можно расшифровать как «стеновой металлопрофиль с высотой волны 18 мм». Именно такой материал в основном и берут на стены гаража. Он имеет достаточную степень жесткости (чем выше волна, тем больше жесткость) и в то же время стоит не очень дорого. При желании можно взять еще более жесткий С21.

Некоторые виды профилей и размеры профнастила

Ширина листа профнастила зависит от высоты волны. Чем выше волна, тем меньше будет ширина. В маркировке полная ширина листа указывается через дефис. Например, профлист НС44-1000 имеет ширину листа 1000 мм, а Н60-845 получается шириной 850 мм. Но при закупке надо учитывать, что листы металлопрофиля укладываются с перехлестами — вертикальными и горизонтальными. Поэтому требуется материала на 10-15% больше, чем покрываемая им площадь.

Есть еще один параметр, с которым стоит определиться — построите вы гараж из оцинкованного профнастила или с полимерным покрытием. Оцинкованный стоит дешевле, но больше подвержен воздействию погодных факторов. И, хотя материал с нормальной оцинковкой может прослужить около 10 лет, у цветного срок службы может составлять 30 лет и более. Часто немаловажным является внешний вид гаража, а смотрится оцинковка намного «проще».
