Как читать чертежи

Какие бывают чертежи и их содержание

Строительные чертежи — это непосредственно сами чертежи и текстовая документация, которая к ним относится. В ней обычно размещают картинку здания, его частей и всю информацию, которая помогает быстрее и легче создавать строительные конструкции и изделия.

Правила оформления чертежей определены ГОСТом.

Архитектурные решения — чертежи зданий и построек, которые содержат комплексное решение различных к нему требований (пространство, планировка и др.). Эти требования представлены условными изображениями конструкций, причем контурно.

Строительные решения — чертежи с условными изображениями строительных конструкций. Они делятся на 2 группы по назначению:

• чертежи строительных изделий и конструкций;
• строительно-монтажные (зданий и сооружений).

Сопутствующая документация к проекту и строительным чертежам

Строительный проект – не только набор эскизов, чертежей и таблиц, здесь содержится подробная информация о каждом из этапов строительства и об отдельных участках работы. Это позволяет в итоге получить комплексную капитальную постройку.

На заметку! Принципиально важно расположение детской комнаты рядом с родительской, чтобы при малейшей потребности ребенка родители оказались рядом. Если на момент постройки детей еще нет в семье или они пока маленькие, нужно заранее продумать наличие специальной игровой комнаты или зоны

Если позволяет площадь, то для детских игр можно отвести сразу несколько помещений.

Каждый проект, кроме уже перечисленных чертежей, в обязательном порядке включает такие документы:

• архитектурно-конструкционную характеристику;
• описание функциональности здания;
• технические и экономические данные, такие как площадь, кубатура, высота;
• описание инженерных решений;
• виды, перечень и количество строительных и отделочных материалов.

Руководствуясь проектом, можно организовать строительный процесс, установить последовательность работ и определить финансовые затраты.

Архитектурный паспорт содержит копию лицензии проектировщика, пояснительную записку, расцветку фасадов, поэтажные планы, осевые разрезы и план кровли.

ГОСТ 21.501-2018 СПДС. Правила выполнения рабочей документации архитектурных и конструктивных решений

Данный ГОСТ устанавливает состав и правила оформления рабочей документации архитектурных и конструктивных решений зданий и сооружений различного назначения, а также рабочей документации на строительные изделия.

Согласно п.3.1 ГОСТ 21.501 чертежи архитектурных решений -это чертежи здания или сооружения, отображающие его внешний и внутренний вид комплексным решением пространственных, планировочных, функциональных и эстетических требований к нему, зафиксированный в виде контурного условного изображения несущих и ограждающих конструкций.

Согласно п.3.2 ГОСТ 21.501 чертежи конструктивных решений — это  чертежи, отображающие в виде условных изображений строительные конструкции (железобетонные, каменные, металлические, деревянные, пластмассовые и т.п.), примененные в зданиях или сооружениях, и их взаимное размещение и соединение.

Выделим информацию об основных требования к размерам предъявляемые ГОСТ 21.501-2018:

Согласно разделу 4 Общие положения:

В соответствии п.4.8 В рабочих чертежах (на изображениях фундаментов, стен, перегородок, перекрытий) указывают проемы, борозды, ниши, гнезда и отверстия с необходимыми размерами и привязками.

Согласно разделу 5 Архитектурные решения:

В соответствии с п.5.3.2 на планы этажей наносят размеры:

а) координационные оси здания (сооружения), расстояния между ними и общее расстояние между крайними осями;

б) толщину стен и перегородок и их привязку к координационным осям или к поверхности ближайших конструкций, проемы с необходимыми размерами и привязкой к координационным осям, отметки участков, расположенных на разных уровнях, другие необходимые размеры

Согласно п5.4.1 на разрезах наносят и указывают размеры :

• координационные оси здания (сооружения);
• расстояния между координационными осями и общее расстояние между крайними осями;
• отметки уровней, характеризующие расположение элементов несущих и ограждающих конструкций по высоте (земли, чистого пола этажей и площадок, низа опорной части заделываемых в стены элементов конструкций, верха стен, карнизов, уступов стен, головки рельсов крановых путей и т.п.);
• размеры и привязки по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках;
• толщину стен и их привязку к координационным осям (при необходимости);

В соответствии с п.5.4.2 на фасадах наносят и указывают размеры:

• координационные оси здания (сооружения), проходящие в характерных местах фасадов (например, крайние, у деформационных швов, в местах уступов в плане и перепада высот);
• отметки уровней земли, входных площадок, верха стен, низа и верха проемов и расположенных на разных уровнях элементов фасадов (например, козырьков, выносных тамбуров). Допускается отметки низа и верха проемов указывать на разрезах;
• отметки уровней, размеры и привязки проемов и отверстий, не указанные на планах и разрезах;

размеры проема и основные установочные размеры переплетов.

Стиль фасада

Конечно, главным требованием, которое предъявляется к фасаду, является его красота. Дом должен быть привлекательным, изящным, оригинальным и в то же время неброским

Но специалисты обращают внимание не только на красоту, но и на функциональность

• Как и где лучше расположить двери, окна, террасу и балкон?
• Какую конфигурацию должны иметь фронтоны?
• Где должен находиться водослив с крыши?
• Оптимальная высота этажей, наклон кровли – все это обязательно учитывается.

И при соблюдении всех этих требований опытный архитектор умудряется придать зданию еще и привлекательность. Вот это настоящее искусство, достичь которого любитель, впервые взявшийся за подобную работу, явно не сможет.

Устройство камина

Как правило, кладка камина или печи – дело довольно кропотливое и непростое. В данном случае представленный бесплатный проект дома среди множества достоинство имеет и одно неоспоримое – это порядовый кладочный план устройства камина. Точно следуя всем инструкциям и советам на представленных чертежах кладки, вы сможете самостоятельно устроить в своём доме настоящий камин, который станет местом сбора всей семьи за чашкой чая холодными зимними вечерами.

Электротехнические работы

Если вы не разбираетесь в электротехнических работах, то прокладку внутреннего электроосвещения и монтаж силового электрооборудования лучше доверить квалифицированным специалистам. Представленные в проекте чертежи данного раздела помогут вам правильно провести все работы по прокладке сетей электроснабжения вашего дома.

Надеемся, что бесплатный проект дома поможет вам осуществить свою мечту о собственном доме. А полный комплект чертежей по всем разделам проектной документации в комплексе с нашими рекомендациями поможет вам возвести здание в максимально короткие сроки с соблюдением всех требований ГОСТ и СНиП, что будет гарантировать долговечность и надёжность вашего будущего дома.

Архитектурный reprographics

Reprographics или репрография покрывают множество технологий, СМИ, и служба поддержки раньше делала многократные копии из эскизов. Печати архитектурных чертежей все еще иногда называют проектами после одного из ранних процессов, которые произвели белую линию на синей бумаге. Процесс был заменен системой печати линии краски, которая печатает черный на белой мелованной бумаге (Whiteprint). Стандартные современные процессы — струйный принтер, лазерный принтер и фотокопировальное устройство, которого струйные и лазерные принтеры обычно используются для широкоформатной печати. Хотя цветная печать теперь банальная, это остается дорогим выше размера A3, и рабочие чертежи архитектора все еще имеют тенденцию придерживаться черного и белого / эстетичная серая шкала.

Перечень обязательных архитектурных чертежей дома с размерами

Архитектурно-строительные чертежи предполагают указание точных габаритов, содержат характеристики общих параметров дома, отдельных сооружений, конструкций и их частей. Здесь включены детальные планы каждого из этажей, предусматривающие размещение жилых комнат и хозяйственных помещений. Указывается площадь всех элементов, высота потолков, месторасположение проемов для окон и дверей.

Например, чертежи для двухэтажного дома с мансардой в архитектурно-строительном разделе располагаются в таком порядке:

• план подвала;
• план первого этажа;
• план второго этажа;
• план мансарды.

Также в этом разделе должен быть размещен план стропильной конструкции крыши. Чтобы начертить чертеж, необходимо изобразить полную систему элементов конструкции перекрытий в сечении. В таблице, которая прилагается к чертежу, указываются спецификация частей стропильной конструкции крыши, полный список ассортимента материалов и их количество. План кровли составляется отдельно, в нем указаны форма, габариты, скатность крыши и углы наклонов, а также месторасположение вентиляционных выходов, слуховых окон, люкарн, окон мансарды.

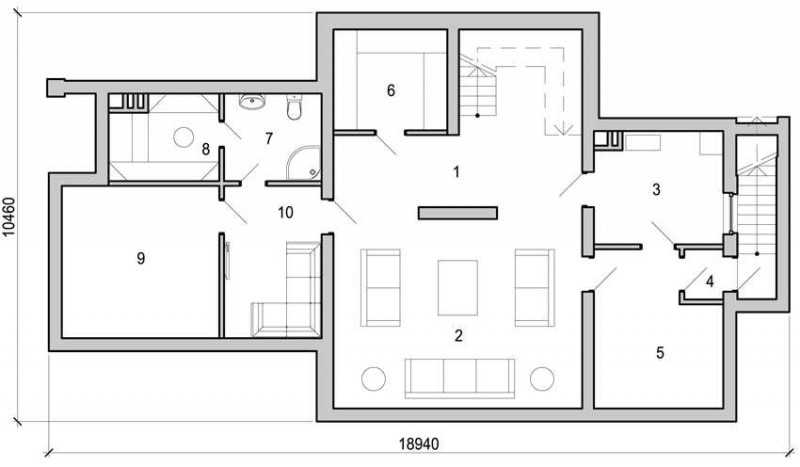

План подвального этажа, где 1 – холл, 2 – комната отдыха, 3 – топочно-постирочная, 4 – тамбур, 5 – кладовая, 6 – кладовая, 7 – санузел, 8 – сауна, 9 – спортзал, 10 – терраса.

Чертежи частных домов в обязательном порядке включают несколько разрезов с указанием всех элементов строения вдоль или поперек. Их выполняют последовательно от крыши к фундаменту. Таким образом, в сечении видны размеры и расположение пола, всех перекрытий и крыши. Подобных разрезов, сделанных с разных сторон, должно быть пять.

Особенности чертежей фасадов

Общие положения мы перечислили. А есть ли какие-то нюансы, связанные именно с интересующими нас прежде всего фасадами? Как начертить фасад здания в соответствии с действующими правилами?

Вот инструкция.

1. Чертеж фасада должен давать ясное представление о внешнем виде фасада здания (см. красивые фасады частных домов), о пропорциях и размере отдельных элементов.
2. Если фасад и план находятся на одном чертеже — они выполняются в едином масштабе и должны находиться в проекционной связи. Что это означает? Только то, что план располагается на чертеже под фасадом.
3. Фасады разных сторон здания имеют собственные названия, которые указываются на чертеже. Различают главный, дворовый и боковые (торцевые) фасады.
4. На чертеже указываются все конструктивные детали, которые будут присутствовать в реальном здании. К примеру, главный фасад школы на чертеже должен быть снабжен крыльцом, дворовый — пожарной лестницей; прорисовываются карнизы, слуховые окна и прочие, казалось бы, мелочи.
5. В техническом проекте на фасаде принято показывать его собственные и падающие на него тени. Для этого чертеж красится акварелью или затеняется сухой тертой тушью.
6. На чертеже фасада не указываются горизонтальные размеры. Однако с одной стороны на расстоянии 15-20 миллиметров от контура фасада проставляются общие размеры по высоте и отметки уровня для земли, окон и дверей, цоколя, карниза и конька крыши и верхних точек труб и вентиляции.
7. Внизу фасада наносятся оси деформационных швов и перепадов высоты здания.

Перед нами — выполненный по всем правилам чертеж фасада. Весьма сложный, надо сказать. Он снят с вполне реального здания — Большого Драматического Театра на набережной Фонтанки в Санкт-Петербурге

Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

В чертежи обычно входят фасады и разрезы:

• Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
• Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
5. Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Типы фундаментов (кратко)

Ленточный тип фундамент

После анализа типа грунта следует понять, какой вид основания подходит для каркасного дома. Фундамент – важнейший элемент, который впоследствии практически невозможно изменить, от правильности его расчёта зависит надёжность всей постройки. Специалисты руководствуются при разработке оснований зданий СНиП 2.02.01-83.

Разновидности фундаментов:

• ленточный – рекомендуется для тяжелых домов, а также тогда, когда в доме будет оборудован погреб. Особенности: подошву основания делают на 20-30 см ниже, чем расположен промерзающий грунт. Можно использовать как заливку раствором, так и готовые блоки, что ускоряет процесс постройки;
• монолитный (плитный или плавающий) – в виде единого элемента. Такой тип годится для небольших и лёгких домов на нестабильных грунтах;
• столбчатый – делают под малыми и средними постройками. Отличается от ленточного меньшим расходом стройматериалов: столбики устанавливают под несущими стенами и важными узловыми соединениями – то есть, там, где нагрузка будет максимальной. После внедрения столбов в землю их обвязывают балками;
• фундамент на винтовых сваях – основывается на стальных элементах, которые вкручиваются в землю. Хорош для неровных участков, так как позволяет устанавливать сваи на разную глубину, а за счёт их верхних концов основание (система балок) подгоняется под нужный уровень;
• шведская плита – состоит из нескольких слоёв: песок, слой пенополистирола, арматурный каркас. Коммуникации допускается проводить внутри;
• комбинированные типы – рекомендуются для использования на нестандартных грунтах, часто их предпочитают частные строительные фирмы. Плюс таких фундаментов в том, что можно получить уникальное основание под конкретный вид почвы, а также снизить расходы, применяя разные материалы.

Столбчатый фундамент

Стандартный фундамент – прямоугольник со сторонами 6х6 метров, 6х8 или 6х4. Для возведения потребуется отдельный чертёж.

Проекты одноэтажных домов

Работы по строительству одноэтажных домов проводятся достаточно быстро. Монтажные работы стоят недорого. Следует позаботиться на этапе проектирования, чтобы проходных помещений было меньше

При создании чертежа важно определить количество жильцов

Планировка жилых домов должна быть тщательной. Их теплоотдача гораздо выше, чем в многоквартирных зданиях. Причина в том, что все наружные стены сообщаются с улицей, к тому же нет подъезда

Локализации помещению в здании важно уделить особое внимание

Планировку для одноэтажного дома можно сделать самостоятельно двумя способами:

1. Нарисовать вручную. Тогда потребуется миллиметровая бумага. При ее отсутствии подойдет лист с клетчатой разлиновкой. Этот метод подходит для людей, опытных в черчении. Иначе в чертеже будет много неточностей;
2. Применить проектировочную компьютерную программу. Таким образом, удастся создать не только главные наброски, а полный чертеж дома по всем нормам строительства. Чтобы не возникло ошибок, стоит покупать лицензионные программы;
3. Воспользоваться 3D-редактором. Это выбор для творческих людей. Создается трехмерный проект, прекрасно передающий размеры и локализацию помещений, дизайнерские идеи. Таким образом, удастся создать разрез промышленного здания или жилого дома.

Даже если дом небольшой, распределение пространства можно сделать грамотно

При создании чертежа важно учесть следующие нюансы:

Количество комнат с учетом их назначения, их локализацию

Важно учесть не только главные помещения, созданные для каждого жильца и функциональные комнаты (санузел, обеденная зона), но и гостиную, кладовку, прихожую;
Спальни следует создавать маленькими, а гостиную – просторной;
Увлечения жильцов тоже следует учесть
Некоторым хозяевам важно предусмотреть баню, тренажерный или читальный зал;
Спальню детей стоит планировать возле комнаты родителей;
Чтобы водопровод и канализационная система не занимали много места, обеденную зону, санузел и бойлер лучше планировать в одной линии;
Сохранению тепла будет способствовать тамбур или утепленная веранда;
При расчете стоит принять во внимание, что на каждого взрослого выделяется 8 кв. м
пространства;
Можно построить цоколь, чтобы увеличить полезное пространство.

Инженерно-технический раздел: чертежи комнат и коммуникаций

Инженерный раздел содержит схемы и чертежи электрообеспечения, систем водопровода, канализации, вентиляции и отопления. Таблицы-расшифровки включают данные о спецификации оборудования и общие расчеты. Это отдельные составляющие здания, размещенные внутри будущего дома.

Проект дачного дома 6х8 с мансардой: (прочитать подробнее)

Раздел по водопроводу содержит план расположения коммуникаций в подвале и на каждом этаже. Схема системы канализации выполняется в аналогичном порядке. Иногда эти два плана изображают в одном чертеже. Здесь также находится аксонометрическая схема монтажа холодного и горячего водоснабжения.

Чертежи электрообеспечения, систем водопровода, канализации, вентиляции и отопления изготавливаются на инженерном этапе.

В разделе монтажа отопления представлены поэтажные чертежи, начиная с подвала, и общая схема теплоснабжения всего дома. Системы газового оборудования и электрообеспечения изображены отдельными чертежами с индивидуальными схемами расположения газовой и электрической установок.

С целью предотвращения громовой опасности в моделирование домов необходимо включить монтаж громоотводного устройства, так как отсутствие подобной защиты может не только привести к разрушениям, но и создать угрозу жизни и здоровью обитателей дома. Установку громоотвода производят по отдельной схеме с привлечением квалифицированных специалистов.

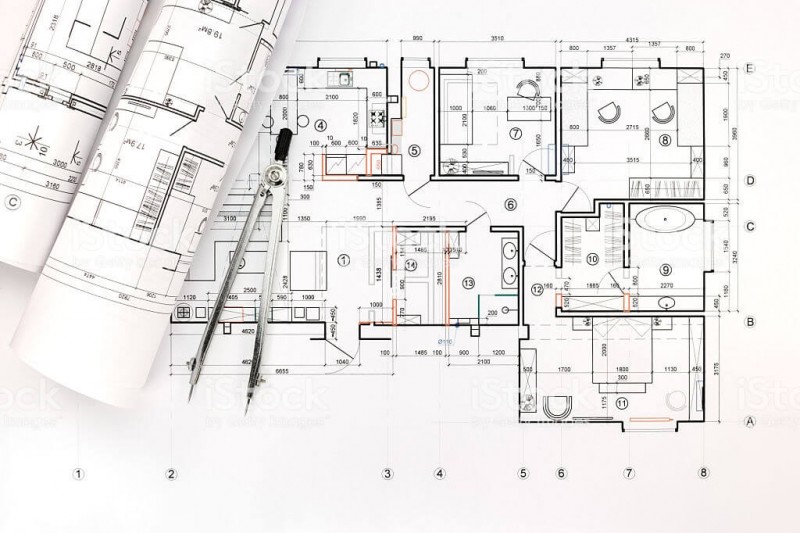

Чертеж плана этажа

План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на уровне оконных и дверных проемов каждого этажа (рис. 1).

Рис.1. Понятие — план этажа.

План здания дает представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, простенков, капитальных стен, колонн, лестниц, перегородок.

Следует обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок (рис. 2)

Рис. 2. Присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок

При выборе толщины линий обводки, следует учесть, что несущие конструкции, в частности, конструкции перегородок, чертят линиями меньшей толщины, чем несущие капитальные стены и колонны.

Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.501-2011.

При вычерчивании плана в масштабе 1:50 или 1: 100 при наличии в проемах четвертей их условное изображение показывают на чертеже.

Четверть – это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление оконных коробок (рис. 3).

Рис. 3. Четверть в дверных и оконных проемах.

На планах этажей наносят и указывают:
– координационные оси здания с указанием маркировки;
– отметки чистых полов, расположенных на разных уровнях;
– направление и величину уклона полов;
– толщину стен и перегородок и их привязку; размерные цепочки: внешние и внутренние, проводят;
– все (независимо от размеров) проемы, отверстия, ниши в стенах и перегородках с необходимыми размерами и привязками, за исключением предусмотренных в других чертежах. Для проемов с четвертями размеры показывают по наименьшей стороне проема. Размеры дверных проемов в перегородках на планах не показывают;
– площади помещений проставляют в правом нижнем углу плана помещения и подчеркивают сплошной толстой линией. Площади указывают в квадратных метрах с двумя десятичными знаками;
– номера помещений в кружках диаметром 6–8 мм, соответствующие номерам наименования помещений и приводят их в экспликации;
– конструкции (например, площадки, антресоли), расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с двумя точками.

План этажа здания рекомендуется вычерчивать в следующей последовательности (рис. 4):
а) наносят сетку координационных осей;
б) вычерчивают наружные и внутренние стены здания, перегородки и колонны, если они имеются;
в) показывают оконные и дверные проемы, направление открывания дверей, лестничные марши, санитарно-технические приборы и т. п.;
г) наносят выносные и размерные линии;
д) проставляют размеры и марки осей, делают все необходимые надписи;
г) после проверки и доработки обводят контуры сечений – сплошной основной линией, остальные – сплошной тонкой линией.

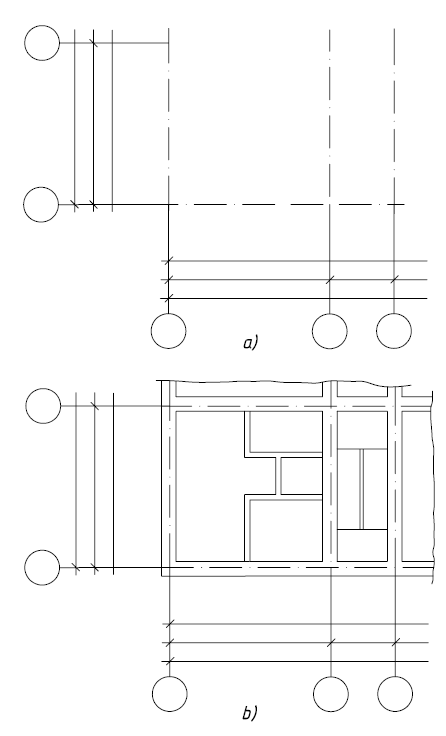

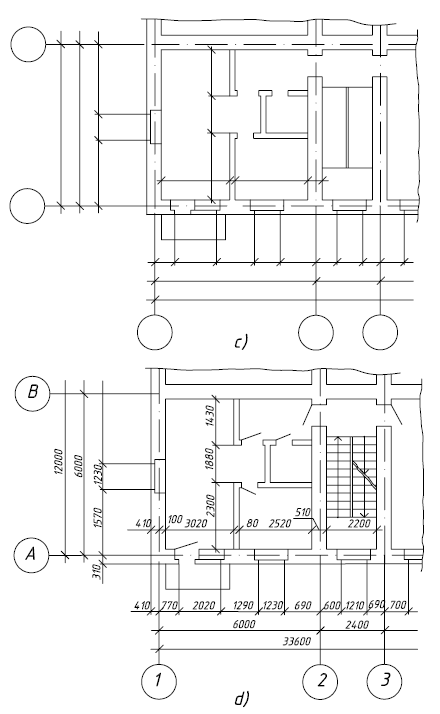

Рис. 4. Последовательность оформления плана этажа.

Как правило, невидимые конструктивные элементы на планах не показывают. Но если на других чертежах невозможно показать данный элемент как видимый, на плане его изображают штрихами. При этом изображаемый элемент может быть расположен как ниже секущей плоскости (ниша для батарей отопления), так и выше ее (антресоли).

В названиях плана здания указывают отметку чистого пола этажа или номер этажа, например: « План на отм. 0.000», « План 1 этажа», или, если ряд этажей имеет одинаковую планировку, то «План 2,3 этажей». Надпись не подчеркивают. Пример заполнения плана приведен на рис. 5.

Рис. 5. Пример оформления плана чертежа.

Детализация плана этажа дома и экспликация помещений

Чертежная терминология предусматривает указание в заголовках планов обозначать нулевой уровень пола (или порядковый номер этажа). Пример: «План этажа на отметке Х,ХХХ», или «План Х-ХХ этажей». ГОСТ разрешено в заголовке плана обозначать функциональное предназначение объектов на этаже. Это может быть «Планировка технического помещения», «План подвала».

План этажа представляет собой горизонтальное сечение на уровне окна, на 5-10 сантиметров выше верхней границы подоконника, или разрез этажа на высоте на одной третьей от нижней части. Если окна на этаже расположены в несколько ярусов, то план составляется в границах нижних окон этажа. Все детали, проходящие по разрезу в плане, выделяются толстой сплошной линией.

План этажа должен включать в себя следующие элементы:

1. Оси координат объекта, обозначаемые тонким штрих-пунктиром;
2. Последовательное указание размеров конструкций плюс ширина между осей, ширина перегородок и стен, габариты дверей и окон;
3. Уровень чистового пола, если пол на этаже имеет несколько уровней;
4. Указание разрезов с присутствием в них окон и дверей;
5. Маркеры дверей и окон, маркировка внутренних стеновых перемычек кружком ⃝ 5 мм исполнением тонкой линией;
6. Названия детализаций и участков планировки;
7. Названия и размеры площади всех комнат на этаже.

Стандартами разрешено заголовки названий помещений и количества площади обозначать в экспликации в соответствующей форме. То есть, указываются не заголовки или названия, а делается детализированная нумерация объектов. Для отдельных чертежей внутренних площадей и объектов визуализация проводится начертанием тонкой сплошной линии с указанием основных несущих элементов. Все, что находится выше линии разреза, показывается тонким штрих-пунктиром с двумя точками, без детализации.
Рис №6: Детализированный план дома

На рисунке №6 изображен подробный план одного этажа здания из пеноблоков. Что включает в себя детализация с применением разного строительного материала:

1. Стены из ячеистого бетона (стандартные размеры пеноблока – 390 х 190 х 190 мм);
   1. Толщина всех стен должна быть (согласно плана) кратной 100 мм;
   2. Минимальная толщина внутренних пенобетонных стен 200 мм;
   3. Максимальная толщина внешних кирпичных стен дома – 600 мм плюс 100 мм на теплоизоляционный слой;

Стены внешние для кирпичного дома:

1. Толщина наружной стены должна быть кратной 130 мм, до 640 мм включительно;
2. Размеры керамических кирпичей – стандартные, 250 х 120 х 65(или 88) мм.

Рис №7: Детализация общего плана

Для дома из бруса:

1. Толщина внешних стен дома – 150-220 мм;
2. Минимальная толщина внутренних стен дома – 180 мм.
3. Максимальная толщина внешних стен – 220 мм.

Для дома из оцилиндрованного бревна:

1. Толщина наружных несущих стен должна быть кратной 20 мм, и составлять от 180 до 320 мм;
2. Минимальная толщина внутренних несущих стен – 180 мм;
3. Максимальная толщина внешних стен – 180-320 мм;
4. Внутренние стены – из деревянного каркаса с утеплителем (на рисунке №7– позиции №№1-5);
5. Толщина каркаса – до 180 мм;
6. Минимальная толщина внутренних несущих стен 100 мм;
7. Максимальная толщина внешних стен – 150 мм.

Перегородки внутренние:

1. Ячеистый бетон толщиной 190 мм;
2. Кирпич толщиной 120 мм;
3. Деревянный каркас толщиной 75 мм;
4. Гипсокартон с толщиной перегородки до 70 мм.

Окна и входные двери:

1. В стене из ячеистого бетона;
2. В кирпичной стене;
3. В деревянных стенах из различных пиломатериалов.

Система координирования осей в предназначена для правильного распределения площади и объема в здании, оптимального распределения площадей, и для основы при расчете размеров деталей. Исходя из этой задачи, все элементы объекта привязываются к осевым координатам.

Координационные оси в чертеже строительного объекта – это линии вдоль центральных осей в разных направлениях, параллельно которым вычерчиваются все внутренние конструкции сооружения. Пролет в чертеже – это расстояние между осями в одном векторе размещения основной конструкции объекта. Расстояние между осями в другом (любом) векторе – это шаг. Шаги и пролеты определяются по размерам строительных балок, плит, колонн или ригелей.

Размер и масштаб

Размер рисунков отражает доступные материалы и размер, который удобен для транспорта – свернутый или свернутый, выложенный на столе или прикрепленный на стену. Процесс draughting может наложить ограничения на размер, который реалистично осуществим. Размеры определены последовательной системой формата бумаги, согласно местному использованию. Обычно самым большим форматом бумаги, используемым в современной архитектурной практике, является ISO A0 или в США Арч Э или Большой размер E .

Архитектурные чертежи чертятся в масштабе, так, чтобы относительные размеры были правильно представлены. Масштаб выбран и чтобы гарантировать, что целое здание будет соответствовать на выбранном листовом размере, и показать необходимое количество детали. В масштабе одной восьмой дюйма к одному футу (1:96) или метрические эквивалентные 1 — 100, стены, как правило, показывают как простые схемы, соответствующие полной толщине. В более широком масштабе, половина дюйма к одному футу (1:24) или самые близкие общие метрические эквивалентные 1 — 20, показывают слои различных материалов, которые составляют стенное строительство. Строительные детали оттянуты к более широкому масштабу, в некоторых случаях полный размер (от 1 до 1 масштаба).

Рисунки масштаба позволяют размерам быть «прочитанными» от рисунка, т.е. измеренными непосредственно. Имперские весы (футы и дюймы) являются одинаково удобочитаемым использованием обычного правителя. На дюйме одной восьмой к однофутовому черчению в масштабе подразделения одной восьмой на правителе могут быть прочитаны как ноги. Архитекторы обычно используют правителя масштаба с различными весами, отмеченными на каждом краю. Третий метод, используемый строителями в оценке, должен иметь размеры непосредственно от рисунка и умножиться коэффициентом пропорциональности.

Размеры могут быть измерены от рисунков, сделанных на стабильной среде, таких как пергамент. Все процессы воспроизводства вводят маленькие ошибки, особенно теперь, когда различные методы копирования означают, что тот же самый рисунок может быть перекопирован, или копии, сделанные несколькими различными способами. Следовательно размеры должны быть написаны («изображенный») на рисунок. Правовая оговорка «Не измеряет от размеров», обычно надписывается на рисунках архитекторов, чтобы принять меры против ошибок, возникающих в процессе копирования.

Андреа Палладио «Вторая книга об архитектуре» (из сочинения «Четыре книги об архитектуре»)

1. О соблюдении того, что приличествует частным домам и отвечает их назначению
2. О расположении комнат и остальных помещений
3. Об изображениях городских домов
4. О тосканском атриуме
5. О четырехколонном атриуме
6. О коринфском атриуме
7. О крытом атриуме и о частных домах древних римлян
8. О четырех колонных залах
9. О коринфских залах
10. О египетских залах
11. О частных домах древних греков
12. О выборе места для постройки виллы
13. О размещении строений в вилле
14. Рисунки вилл некоторых знатных венецианцев
15. О рисунках, изображающих виллы некоторых знатных особ на материке
16. О виллах древних
17. О некоторых композициях в зависимости от различных участков

Назначения и виды строительных чертежей

Строительными называются чертежи с относящимися к ним текстовыми документами, которые содержат проекционные изображения здания или его частей и другие данные, необходимые для его возведения, а также для изготовления строительных изделий и конструкций.

По своему назначению строительные чертежи подразделяются на две основные группы: 1) чертежи строительных изделий, по которым на заводах железобетонных и других изделий, а также на домостроительных комбинатах изготавливают отдельные элементы зданий и сооружений, и 2) строительно-монтажные чертежи и схемы, по которым на строительной площадке производят монтаж и возведение зданий и сооружений.

Заготовительными чертежами называют также те, по которым на заводах изготавливают строительные конструкции. Если же используются чертежи при строительстве и монтаже зданий и сооружений, то они называются рабочими и монтажными чертежами.

При выполнении строительных чертежей следует руководствоваться ГОСТами «Единой системы конструкторской документации » (ЕСКД) и «Системы проектной документации для строительства » (СПДС), которые являются основополагающими и распространяются на все виды проектной документации для строительства.

Указанные выше стандарты при работе проектной документации по отдельным вопросам дополняются также сведениями из «Строительных норм и правил» (СНиП), в которых содержится основные требования по расчету, проектированию и строительству всех видов зданий и сооружений.

Строительные чертежи во многом зависят от вида строительных объектов, которые в свою очередь в зависимости от назначения подразделяются на четыре основные группы:

— гражданские здания (жилые и общественные); к общественным относятся общежития, больницы, клубы, торговые, зрелищные, спортивные, административные и др.;

— промышленные здания – фабрики, заводы, электростанции, станции техобслуживания, гаражи, котельные и др.;

— сельскохозяйственные здания – теплицы, оранжереи, здания для содержания скота и птицы, для ремонта и хранения сельскохозяйственных машин, склады минеральных удобрений, зерно- и овощехранилища и т. п.;

— инженерные сооружения – мосты, тоннели, радио- и телевизионные вышки, эстакады, доменные печи, резервуары.

Каждый строительный чертеж здания в соответствии с его назначением имеет свои особенности в компоновке и оформлении, однако многие вопросы графического изображения линий, нанесения осей, размеров и условных обозначений являются общими для всех чертежей и будут рассмотрены ниже.

Масштабы строительных чертежей.

Линии чертежа

Масштабом изображения (чертежа) называют отношение линейных размеров изображения предмета к его действительным размерам.

Масштабы строительных чертежей выбирают в соответствии с ГОСТ 2.302.-68* с учетом требований ГОСТ 21.501-93 с целью удобства чтения чертежа отдельных его элементов, а также одновременного обеспечения четкости при необходимости снятия копий.

Архитектурно-строительные рабочие чертежи гражданских зданий выполняются в следующих масштабах:

Планы этажей, подвала и фундаментов, разрезы и фасады зданий, монтажные планы этажей, перекрытий, покрытия и кровли	1:100; 1:200; 1:500
Планы секций, фрагменты секций, разрезов и фасадов	1:50; 1:100
Изделия и узлы	1:5, 1:10, 1:20

Рабочие чертежи промышленных зданий выполняются в следующих масштабах:

Планы этажей, фасады зданий, планы кровли, покрытия и полов	1:200; 1:100
Планы подземных конструкций, вспомогательных помещений, схемы расположения перегородок и заполнение оконных проемов	1:100; 1:200
Фрагменты планов разрезов, фасадов	1:50; 1:100
Изделия и узлы	1:5; 1:10; 1;20

Если все изображения на листе выполнены в одинаковом масштабе, он указывается в основной надписи чертежа. В противном случае над каждым изображением указывается соответствующий масштаб. Например:

На строительных чертежах используют типы линий, приведенные в ГОСТ 2.303-68*. Толщина линий для всех изображений, выполненных в одном и том же масштабе, должна быть одинаковой.

Однако в строительных чертежах есть некоторые особенности в применении отдельных типов линий. Так, на плане и разрезе здания видимые контуры обводят линиями разной толщины. Более толстой линией обводят контуры участков стен, попавшие в секущую плоскость. Контуры участков стен, не попавшие в плоскость сечения, обводят тонкой линией.

Примерная толщина линий обводки основных строительных чертежей приведена в таблице.

План дома: от чертежа до готового проекта

Для многих уютный загородный домик – это мечта всей жизни, где каждый час, проведенный наедине с природой, способствует отдыху

Важно, чтобы жилье было не только красивым, но и комфортным, многофункциональным. Реализация мечты начинается с создания проекта, основу которого составляют чертежи и план дома, содержащие детальную планировку и схему коммуникаций

Как правильно организовать конструктивный этап, подскажет данный материал.

Проекты домов и коттеджей: фото, видео, интересные идеи планировки (прочитать подробнее)

Перед строительством нужно сделать план дома, чтобы избежать ошибок, которые могут затянуть процесс на долгое время.
