Циркуляционный насос для котла отопления: выбор и самостоятельный монтаж устройства

Особенности подключения

При подключении прибора желательно учитывать ряд рекомендаций. Соблюдение несложных правил увеличит срок службы системы, она должна работать более эффективно.

Лучше, когда поток, создаваемый насосом, ориентирован горизонтально. При вертикальной направленности эффективность падает на 30%.

Как уже говорилось, ротор мотора располагается горизонтально.

В противном случае возможен перегрев и преждевременный выход из строя. Соблюдение этого условия обязательно!

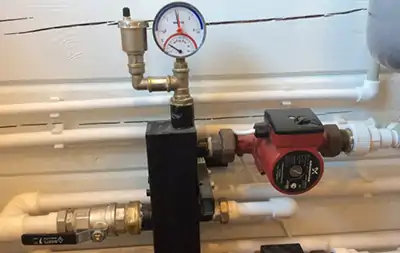

Устройство лучше ставить на обратной магистрали — для снижения тепловой напряжённости.

Кроме того, перед ним стоит установить грязевой фильтр — ротор чувствителен к наличию примесей окалины, песка, накипи.

Важно! При монтаже предусматривают обводную магистраль — байпас с обязательным перекрывающим шаровым краном или автоматическим клапаном. Это позволит менять оборудование, не нарушая работы системы

На входе и выходе устройства также ставят отсекающие шаровые краны на случай ремонта или профилактики. Их можно заменить на один кран или автоматический шаровой клапан.

Питающую магистраль лучше подключать до насоса — его место между нею и котлом.

Производители

Насосы этой категории, вне зависимости от фирмы, после окончания эксплуатационного срока подлежат замене, так как велика вероятность остановки из-за внезапных поломок

Разделение агрегатов проводится по производителям, так как каждый из них акцентирует внимание на производительности, стоимости и надежности, то и конечные характеристики насоса отличаются

Европейские – как правило, все работают в среднем или высоком ценовом сегменте и предлагают высокое качество. Снижение цены происходит за счет оптимальных конструктивных решений и маркетинговой политики, в том числе и переноса производства в Китай.

• Высоким качеством и работоспособностью выделяется немецкий производитель Grundfos – эти модели оснащаются энергосберегающими технологиями. Заявленный срок эксплуатации не менее 10 лет.
• Компания Wilo также выпускает качественные промышленные и бытовые модели, в основном с электронным управлением.
• DAB – Италия. При регулярной профилактике, насосы работают безотказно. Компанией затрачивается много средств для устранения шума в насосах сухого типа.

Европейские производители циркуляционных насосовИсточник obzortop.com

Китайские – кроме цены стоит обратить внимание на компанию. Хорошо зарекомендовали себя модели компании Oasis

В первую очередь это стоимость, которая меньше российских и европейских аналогов на 30 %. При этом гарантирована работа на протяжении заявленного срока эксплуатации

Хорошо зарекомендовали себя модели компании Oasis. В первую очередь это стоимость, которая меньше российских и европейских аналогов на 30 %. При этом гарантирована работа на протяжении заявленного срока эксплуатации.

Российские – также как и остальные участники, работают согласно европейских ГОСТов и выполняют все требования по безопасности.

• Среди российских производителей наиболее известна фирма «Саблайн Сервис» бренд UniPump. Изготавливает насосы различной направленности. Модели отличаются невысокой стоимостью и использованием наиболее рациональных технологий.
• Wester принадлежит компании «Импульс». Выпускает продукцию в ограниченном ассортименте. Насосы отличаются хорошей сборкой и использованием деталей с высоким запасом прочности.
• Компания Джилекс модели «Хозяин» и «Циркуль». В линейке присутствуют насосы для небольших контуров и 2;-3 этажных систем.

Особенности и правила установки насоса

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

• Если система открытая, то перед прибором, но на байпасе.
• В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
• В системах напорных «грязевик» устанавливается до байпаса.

Что это такое?

Система отопления представляет собой замкнутый контур, основой которого является нагревательный котел. Он подключается в разрыв отопительного контура. Из котла выходит нагретый теплоноситель (прямая линия), проходит по кругу, отдавая тепловую энергию, и возвращается обратно в котел (обратная линия или обратка). Скорость движения воды в системе определяет эффективность ее работы и расход топлива на нагрев. Чем активнее движется теплоноситель, тем меньше он остывает. Это дает возможность снизить подачу топлива.

Если скорость перемещения низка, в систему устанавливают циркуляционный насос. Он создает напор, толкающий воду в необходимом направлении с заданными параметрами. Циркуляция жидкости стабилизируется, становится равномерной и регулируемой. Необходимо учесть, что большинство современных отопительных котлов оснащено собственными циркуляционными насосами. Однако, их мощности часто недостаточно, особенно при сложной, разветвленной конфигурации радиаторного контура. Многие пользователи от одного нагревателя питают не только радиаторную систему, но и теплый пол, что также создает заметное сопротивление и требует дополнительных мощностей.

Установка циркуляционного насоса на обратной линии позволяет стабилизировать движение теплоносителя и нормализовать работу всей системы в целом.

НАСОСЫ ЦЕНТРОБЕЖНЫЕ МНОГОСТУПЕНЧАТЫЕ СЕКЦИОННЫЕ

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

ГОСТ 10407—88

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

УДК 621.671:006.354    Группа Г82

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАСОСЫ ЦЕНТРОБЕЖНЫЕ МНОГОСТУПЕНЧАТЫЕ СЕКЦИОННЫЕ Типы и основные параметры

Centrifugal multistage segmental pumps. Types and basic parameters

ОКП 36 3113, 36 3152

ГОСТ

10407—88

Дата введения 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на центробежные многоступенчатые секционные насосы, предназначенные для перекачивания воды, и устанавливает типы насосов в зависимости от свойств перекачиваемой воды и их основные параметры.

1.    Насосы должны изготавливаться следующих типов:

ЦНС — насосы для перекачивания воды, имеющей водородный показатель pH 7—8,5, с массовой долей механических примесей не более 0,1 %, размером твердых частиц не более 0,1 мм, микротвердостью не более 1,47 ГПа, температурой не более 318 К (45 °С);

ЦНСг — то же, с температурой не более 378 К (105 °С);

ЦНСс — насосы в однокорпусном исполнении для перекачивания агрессивных нефтепромысловых вод, в том числе сероводородосодержащих с массовой долей механических примесей не более 0,1 %, размером твердых частиц не более 0,1 мм, микротвердостыо не более 1,47 ГПа, температурой не более 333 К (60 °С;;

ЦНс — то же, в двухкорпусном исполнении.

2.    Насосы должны изготавливаться в климатическом исполнении УХЛ, категория размещения при эксплуатации 4 по ГОСТ 15150—69.

3.    Основные параметры насосов для номинального режима должны соответствовать указанным в таблице.

4.    Условное обозначение насосов должно соответствовать структурной схеме, приведенной в приложении I.

5.    Рабочие части характеристик Q—Н насосов приведены в приложении 2.

Издание официальное ★

Перепечатка воспрещена (Б) Издательство стандартов, 1988

		Подача, Q
Типоразмер	КОД ОКП	м8/с	м*/ч
ЦНС J 8 44 (ЦНСг 38-44)	3G 3113 0800 (36 3113 2500)
ЦНС 36-66(ЦНСг 38-66)	36 3113 0810 (36 3113 2510)
ЦНС 38 -88 (ЦНСг 38-88)	36 3113 0820 (36 3113 2520)
ДНС 38-110(ЦНСг 38-110)	36 3113 0830 (36 3113 2530)
ЦНС 38-132(ЦНСг 38-132)	36 3113 0840 (36 3113 2540)	0,0106	38
ЦНС 38-154 (ЦНСг 38-154)	36 3113 0850 (36 3113- 2550)
ЦНС 38-176 (ЦНСг 38-176)	36 3113 0860 (36 3113 2560)
ЦНС 38-198 (ЦНСг 38-198)	36 3113 С870 (36 3113 2570)
ЦНС 38-220(ЦНСг 38-220)	36 3113 0880 (36 3113 2580)
ЦНС 6С-66 (ЦНСг 60-66)	36 3113 5610 (36 3113 2590)	0,0167	60

Напор Я, м (предельное отклонение

44

66

88

110

132

154

176

198

220

66

Частота вращения (син хроиная)

с

об/мин

Допускаемый кавитационный

запас, м, не более

КПД, х. не менее

Масса, кг, не более

178

67

198

50

3000

3,6

219

239

259

280

69

300

321

341

60

3000

4,5

69

209

ГОСТ 10407—88 С.

Типоразмер	Код ОКП	Шдета, Q
м\с	М*/Ч
ЦНС 60-99 (ЦНСг 60-99)	36 3113 5620 (36 3113 2600)	0,0167	60
ЦНС 60-132 (ЦНСг 60-132)	36 3113 5630 (36 3113 2610)
ЦНС 60-165 (ЦНСг 60-165)	3 6 3113 5 640 (36 3113 2 620)
ЦНС 60-198(ЦНСг 60-198)	36 3113 5650 (36 3113 2630)
ЦНС 60-231 (ЦНСг 60-231)	36 3113 5660 (36 3113 2640)
ЦНС 60-264(ЦНСг 60-264)	36 3113 5 680 (36 3113 2650)
ЦНС 60-297(ЦНСг 60-297)	36 3113 5690 (36 3113 2660)
ЦНС 60-330(ЦНСг 60-330)	36 3113 5700 (36 3113 2670)
ЦНс 63-10000		0,0175	63
ЦНс 63-1500	0,0175	63
ЦНс 63-2000	0,0175	63
ЦНс 63 -зос 0	0,0175	63

Продолжение

Напор Я, м (предельное отклонение	Частота вращения (синхронная)	Допускаемый кавитационный запас, м, не более	кпд, %, не менее	Масса, кг, нс более
—з/о)	-1 с	об/мин

99>

233

69

132

165

258

232

о

198

231

264

297

339

1000

1500

2000

3000

50

73

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

• производительность – 2900 л/ч;
• потребляемая мощность – 45 Вт;

Достоинства:

• высокая производительность;
• доступная цена;
• надёжность;
• хороший напор.

Недостатки:

• дороже аналогичных устройств отечественного производства;
• модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

• производительность – 50 л/мин.;
• потребляемая мощность – 72 Вт;

Достоинства:

• низкий уровень шума;
• простота монтажа и эксплуатации;
• длительный срок эксплуатации;
• доступная стоимость;
• экономичность;
• компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

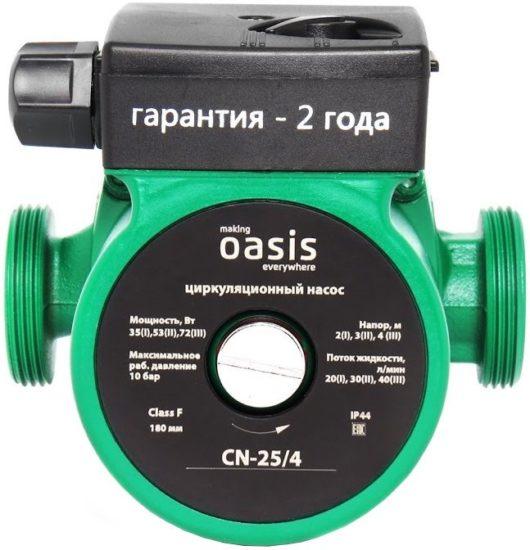

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

• производительность – 170 л/мин.;
• потребляемая мощность – 245 Вт;

Достоинства:

• экономичность;
• компактность;
• малый вес;
• длительный срок службы;
• простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

• производительность – 4,35 м.куб./час.;
• потребляемая мощность – 60 Вт;

Достоинства:

• несколько скоростей работы ротора;
• компактность;
• надёжность;
• простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

• производительность – 3 м.куб./час.;
• потребляемая мощность – 45 Вт;

Достоинства:

• низкий уровень шума при работе;
• простота монтажа и эксплуатации;
• надёжность;
• длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

• производительность – 3000 л./час.;
• потребляемая мощность – 72 Вт;

Достоинства:

• надёжность конструкции;
• доступная стоимость;
• простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

• производительность – 9600 л./час.;
• потребляемая мощность – 550 Вт;

Достоинства:

• большой напор;
• надёжность;
• высокий КПД.

Недостатки:

• необходимость приварки к трубопроводу ответных фланцев;
• высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

• производительность – 58 л./мин.;
• потребляемая мощность – 90 Вт;

Достоинства:

• защита от перегрева;
• простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.

Классификация

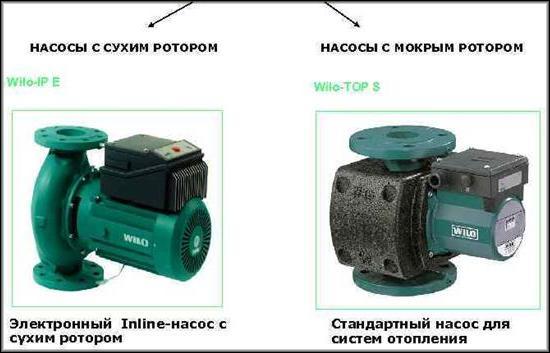

Все насосы делятся на два типа:

Насос с сухим ротором

Рабочая часть ротора не имеет прямого контакта с водой благодаря защите нескольких уплотнительных колес. Изготавливаются эти детали из угольного агломерата, высококачественной стали или керамики, окиси алюминия – все зависит от типа применяемого теплоносителя.

Запуск устройства осуществляется за счет движения колец по отношению друг к другу. Поверхности деталей идеально отполированы, соприкасаясь друг с другом, они создают тонкий слой водяной пленки. В результате чего создается герметизирующее соединение. С помощью пружин кольца прижимаются навстречу друг другу, благодаря чему по мере изнашивания детали самостоятельно подгоняются друг к другу.

Период эксплуатации колец приблизительно три года, что намного дольше эксплуатации сальниковой набивки, нуждающейся в периодической смазке и охлаждении. Показатель коэффициента полезного действия равен 80 процентов. Главная отличительная особенность работы агрегата – высокий уровень шума, в результате чего для его установки необходима отдельная комната.

Насос с мокрым ротором

Рабочая часть ротора – крыльчатка – погружается в теплоноситель, который одновременно выступает и как смазка, и как охладитель двигателя. С помощью герметичного стакана из нержавеющей стали, установленного между статором и ротором, электрическая часть двигателя защищается от попадания влаги.

Как правило, для производства ротора применяется керамика. для подшипников – графит или керамика, для корпуса – чугун, латунь или бронза. Главная особенность работы агрегата – низкий уровень шума, продолжительный период использования без техобслуживания, легкие и простые настройки и ремонт.

Показатель коэффициента полезного действия составляет 50 процентов. Это объясняется тем, что герметизация металлической гильзы, которая отделяет носитель тепла и статор, если диаметр ротора большой, невозможна. Однако, для бытовых нужд, где обеспечивается циркуляция теплоносителя в трубопроводах небольшой протяженности, такие циркуляционные насосы применять целесообразно.

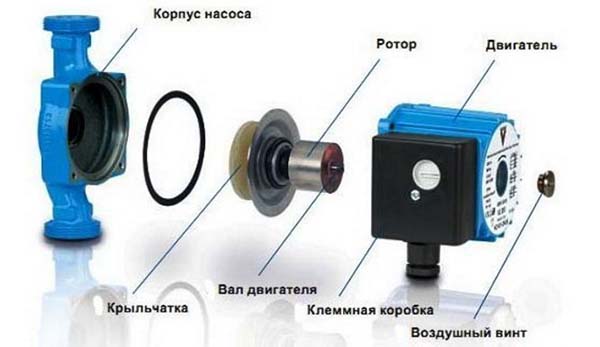

В состав модульной конструкции современного устройства «мокрого» типа входят:

• Корпус;
• Электрический двигатель со статором;
• Короб с клеммниками;
• Рабочее колесо;
• Картуш, состоящий из вала с подшипниками и ротора.

Модульная сборка удобна тем, что в любое время есть возможность замены вышедшей из строя части циркуляционного насоса на новую деталь, а из картуша легко устраняется скопившийся воздух.

Как устроен циркуляционный насос для отопительной системы

Каждый тип насоса устанавливается для выполнения своих задач. В основном, все агрегаты имеют схожее устройство. Каждый насос оснащен ротором – главным элементом устройства. От него зависит, насколько эффективно будет работать агрегат. Когда насос работает, происходит вращение ротора вокруг статора, прочно закрепленного в корпусе. Некоторые агрегаты имеют статор из керамики, что даёт защиту от налипания частичек известняка.

На краях ротор имеет лопасти, которые, вращаясь, выталкивают воду по трубопроводу. В основном, в насосах имеется один ротор. Однако на сегодняшний день встречаются агрегаты, имеющие несколько рабочих элементов. Они приводятся в движение электрическим двигателем. Моторы, которыми оборудованы циркуляционные насосы, отличает высокая мощности и долговечность использования. Все элементы, из которых состоит агрегат, находятся в прочном, хорошо защищенном корпусе. Материалом для его изготовления служит нержавеющая сталь или алюминий.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

• теплоноситель никак не соприкасается с воздухом в помещении;
• внутри герметичной системы трубопроводов давление выше атмосферного;
• расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

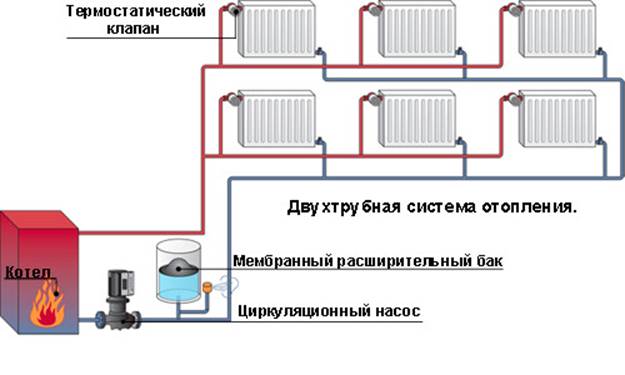

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
2. Трубы подачи и обратки располагают под наклоном.
3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
4. Давление внутри открытой системы отопления равно атмосферному.
5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

• на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
• подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Основные элементы и принцип работы циркуляционных насосов

Циркуляционные насосы для отопления частных домов в своей общей массе имеют одинаковое устройство и состоят из следующих элементов:

• металлического разборного корпуса;
• электродвигателя;
• пластиковой или металлической крыльчатки;
• клеммной коробки с переключателем режима работы.

Крыльчатка насоса жестко крепится на валу, одновременно являющимся ротором электродвигателя. Большая часть помп для бытовых отопительных комплексов конструктивно выполняется в так называемом «мокром исполнении». При этом в жидкости работает не только рабочее колесо с крыльчаткой, но и сам электромотор.

Смазка при работе осуществляется теплоносителем, находящейся в системе, поэтому включать насос «на сухую» не рекомендуется. Основным достоинством такого типа двигателей является тихая работа, однако КПД редко превосходит параметр 60%. В передней части корпуса помпы устанавливается гайка под отвертку, предназначенная для устранения воздушных пробок.

Наглядно работа насоса показана в коротком видео:

Работа циркуляционной помпы основана на принципах гидромеханики. При заполненном теплоносящей жидкостью контуре, вращающаяся крыльчатка на принимающем патрубке создает разряжение и увлекает жидкость по направлению вращения рабочего колеса. На подающей трубе, за счет центробежной силы, вода или антифриз под давлением выталкивается к радиаторам и другим отдающим тепло приборам.

Принцип работы циркуляционного насоса

Чтобы понимать, как работает циркуляционный насос, не нужно быть большим специалистом. Его задача преодолеть трение внутри системы отопления и организовать безостановочное движение теплоносителя. Мотор с помощью ротора толкает жидкость по трубам. Если не работает циркуляционный насос, теплоноситель по инерции некоторое время еще будет двигаться по системе, а потом полностью остановится. В промышленных масштабах выпускаются насосы с двумя видами ротора, так называемом, сухим или мокрым. Первый вид ротора применяется для отопления промышленных помещений большой площадью, где уровень шума работающего насоса не имеет принципиального значения. Высокий уровень производительности прибора компенсирует необходимость постоянной смазки движущихся частей насоса. Насос с мокрым видом ротора применяют для отопления жилых помещений. Теплоноситель, в который погружен ротор, одновременно смазывает и охлаждает двигатель. Отсутствие вентилятора и наличие защитного кожуха делает работу агрегата настолько тихой, что практически не слышно как работает циркуляционный насос.

Принцип работы циркуляционного насоса с мокрым ротором таков, что агрегат может работать в помещении с низкой загрязненностью воздуха и перекачивать очищенную воду или водокликолевую смесь. Масло в качестве теплоносителя в системе отопления с циркуляционным насосом не применяется.

Несмотря на кажущийся простым принцип работы циркуляционного насоса, подобрать нужный прибор можно только с помощью специально подготовленного сотрудника, который сможет правильно рассчитать параметры необходимого агрегата и подключить его к отопительной системе. Насос с излишней мощностью создаст неприятные шумы в системе отопления, вызванные повышенной скоростью движения теплоносителя и использует большее количество энергии.

Вопрос о необходимости запаса мощности насоса и сейчас остается спорным среди специалистов. Одни считают, что на полную мощность насос работает всего несколько дней в году, а остальное время потребляет дополнительную энергию, что абсолютно не рационально. Другие утверждают, что работая на пределе возможностей, агрегат достаточно быстро износится и выйдет из строя.

Для коррекции работы насоса, выпускают приборы с регулировкой мощности. Насос можно настраивать в ручном или автоматическом режиме. Ручная регулировка имеет три режима скорости движения ротора, каждый из которых влияет на скорость движения теплоносителя. В более теплую погоду можно экономить электроэнергию, настроив насос на самую низкую мощность.

Более дорогие современный насосы с автоматической регулировкой мощности могут быть успешно использованы в системе теплый пол или отопительной системе с регуляторами температуры нагрева на радиаторах. Автоматика способна уловить малейшие изменения в системе и откорректировать соответствующие настройки насоса.

Как установить циркуляционный насос для отопления

Для владельцев дачных домов с локальной системой отопления, особенно остро встаёт вопрос равномерного распределения тепла между всеми комнатами. Для этого используются системы естественного циркулирования теплоносителя и.

Циркуляционный насос греется

В системах отопления для равномерной циркуляции теплоносителя используют циркуляционные насосы. Насосы осуществляют перекачку рабочей жидкости от котла к отопительным приборам, а при остывании жидкости – обратно к котлу. Все.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

По каким критериям выбирать насос

Циркуляционный насос – это прибор, который непрерывно пропускает через себя жидкость теплоносителя с определенной скоростью, создавая при этом условия для равномерного нагревания и постоянство давления в системе отопления.

При выборе учитывают материалы основных нагруженных и подвергающихся высокотемпературному нагреву элементов. В состав циркуляционного насоса входит:

• корпус;
• статор;
• ротор;
• вал с лопастями, закрепленный на роторе.

Насосы различаются по:

• потребляемой мощности;
• производительности;
• высоте подъема теплоносителя;
• материалам, из которых изготовлен корпус, ротор и вал;
• допустимым температурам рабочей жидкости;
• типу ротора;
• нагнетаемому давлению;
• уровню создаваемого при работе шума.

После постройки дома определяются со схемой отопления, проводят теплотехнические расчеты. Именно в этот момент и подбирается необходимое насосное оборудование.
