Как приспособить болгарку под циркулярку. способы модернизации болгарки своими руками. простая циркулярка из болгарки или дисковой пилы
Содержание:
- Основные узлы, материалы, инструменты
- Инструкция по сборке
- Дополнительное оборудование для бензопилы
- Необходимые рабочие элементы
- Пошаговая инструкция
- Процесс переделки + (Видео)
- Конструкция циркулярной пилы
- Дополнительная информация
- Сборка скользящего упора для будущей циркулярки
- Как сделать цепную пилу из болгарки?
- Конструкция самодельной циркулярки из болгарки
- Рекомендации по упрощению сборочного процесса
- Что такое сабельная пила и для чего она нужна?
- Что понадобится для переделки болгарки под циркулярку
- Из дрели
Основные узлы, материалы, инструменты
Алгоритм работы по созданию циркулярной пилы своими руками довольно прост. Сначала необходимо определить для каких целей будет использоваться циркулярка. Если это небольшой переносной станок для работы с ламинатом и фанерой, то здесь стоит задуматься над устройством из ручной циркулярной пилы, а если стоят более грандиозные задачи, то лучше подумать о более надежном двигателе и внушительных размерах станка.
В любом случае придется сделать чертежи устройства, чтобы рассчитать, как и где будет устанавливаться оборудование, как будут крепиться основные части, и заодно продумать, какой инструмент понадобится для работы.
Для небольшой переносной циркулярки из ручной пилы можно использовать популярную схему сборки корпуса из многослойной фанеры или кусков древесно-стружечной плиты. Ну а если планируется использовать ременную передачу и мотор от стиральной машины, то понадобится инструмент для работы с металлом. Здесь без сварочных работ не обойтись.
Инструкция по сборке
При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?
Как подключить мотор?
Подключение мотора – главный этап постройки циркулярной пилы.
Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.
Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.
Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.
При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.
Подключение происходит следующим образом:
- Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
- При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
- После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
- После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
- Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
- Другой провод коллектора требуется подсоединить к сети на 220 В.
При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.
Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:
- Один из проводов катушки соединяем с одним из проводов якоря.
- Другой подключаем к сети.
- Второй провод якоря подсоединяем к диммеру.
- Другой выход диммера подключаем к сети.
- Пробуем запустить двигатель.
Подвижные части
После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:
- Вал двигателя.
- Вал пилы.
- Ремень привода.
- Шкиф мотора от стиралки.
- Шкиф дисковой пилы.
Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:
- Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
- Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
- Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.
Станина и рама
После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.
Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.
Чтобы сварить раму циркулярки, необходимо:
- Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
- Далее соедините четырьмя уголками одинаковой длины.
- В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
- Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
- Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.
Дополнительное оборудование для бензопилы
Насадка болгарка на бензопилу Хускварна, как и на другие силовые инструменты, выпущенные под иным брендом, продаются в большом ассортименте на рынке. Найти такое устройство не сложно. С монтажом тоже не должно возникнуть проблем, так как в комплекте вы получаете инструкцию, где подробно описан процесс ее установки. Потрудиться дольше и прибегнуть к некоторым хитростям, которые в инструкции не описаны, придется лишь тогда, когда насадку для бензопилы вы выбрали неподходящую.
Важно! Универсальной насадки «болгарка» для модификации бензопилы не существует. При покупке ее необходимо учитывать свою модель силового инструмента
При этом учтите, что выбрать идеальный вариант дополнительного оборудования для инструмента не просто, так как производители насадок не всегда в сопроводительном документе указывают полный список совместимых моделей бензопил.
Правила выбора насадки «болгарка» на бензопилу
Приставка к бензопилам УАР 1 болгарка, как и другие насадки, продаются в комплекте с технической документацией, которую перед покупкой нужно изучить. Хорошо, если в перечне бензопил, которые совместимы с этим приспособлением вы найдете свою, но, если ее там нет, не торопитесь огорчаться. Это еще не говорит о том, что насадку монтировать на инструмент вы не сможете.
Проведите дополнительное исследование, сравните, например, диаметр посадочного места шкива, который в комплекте с насадкой с диаметром коленчатого вала вашего силового агрегата (чтобы измерить диаметр вала, нужно демонтировать систему сцепления).
Главный шкив приспособления бывает разным
Обратите внимание на него, и, если он совпадает с главной звездочкой вшей бензопилы, вы сможете использовать насадку. Если нет, то монтаж шкива на место сцепления выполнить нереально
Необходимые рабочие элементы
О том, как с болгарки сделать электропилу на данный момент сказано немало. Мы же коснемся самого распространенного способа, для которого у Вас обязательно должны быть такие исходные механизмы:
- болгарка, которая будет усовершенствоваться;
- набор гаечных ключей;
- крепление для бензиновой пилы;
- имеющийся арсенал гаек и болтов различного размера;
- винт для крепежа шины и натяжения режущего полотна;
- шина от электроножовки;
- режущий механизм (сама цепь).
Цепная электропила из болгарки делается в 5 последовательных этапов:
-
- Первоначально необходимо отсоединить от болгарки наждачный диск. Для этого просто снимается болтовое крепление, которое удерживает его в неподвижном состоянии;
- Производим накручивание специального винтового элемента, который впоследствии будет удерживать цепь электропилы. Для этого берем гаечный ключ и затягиваем максимально до упора);
- Берем дрель, устанавливаем сверла по металлу и проделываем два отверстия непосредственно в защитном щитке болгарки. Их диаметр должен соответствовать размеру болта. Нужны они для того, чтобы закрепить через них шину;
- Острожными движениями вставляем крепежи для шины в полученные отверстия, после чего продеваем болты. Они должны быть надежно закручены с противоположной стороны гаечными ключами;
- На завершающей стадии надевается шина, а после нее – сама цепь, закрепляющаяся регулирующими винтовыми зажимами. Но помните, что в данном случае перезатянуть болт, так же как и недозатянуть одинаково неприемлемо. Поэтому строго следите за тем, чтобы цепное полотно немного провисало. Это и будет оптимальной степенью его затяжки.
Вот и все, процесс изготовления простой и под силу любому технику. Главная задача, которую необходимо решить, прежде чем приступить к делу, приобрести соответствующие шину и цепь. Но имея желание это не так сложно.
Менее, чем за час и при минимальных затратах электропила из болгарки своими руками может стать Вашим собственным изобретением.
- Первоначально необходимо отсоединить от болгарки наждачный диск. Для этого просто снимается болтовое крепление, которое удерживает его в неподвижном состоянии;
- Производим накручивание специального винтового элемента, который впоследствии будет удерживать цепь электропилы. Для этого берем гаечный ключ и затягиваем максимально до упора);
- Берем дрель, устанавливаем сверла по металлу и проделываем два отверстия непосредственно в защитном щитке болгарки. Их диаметр должен соответствовать размеру болта. Нужны они для того, чтобы закрепить через них шину;
- Острожными движениями вставляем крепежи для шины в полученные отверстия, после чего продеваем болты. Они должны быть надежно закручены с противоположной стороны гаечными ключами;
- На завершающей стадии надевается шина, а после нее – сама цепь, закрепляющаяся регулирующими винтовыми зажимами. Но помните, что в данном случае перезатянуть болт, так же как и недозатянуть одинаково неприемлемо. Поэтому строго следите за тем, чтобы цепное полотно немного провисало. Это и будет оптимальной степенью его затяжки.
Пошаговая инструкция
Процесс изготовления циркулярки из болгарки своими руками включает ряд этапов:
- прежде всего, нужно сделать стол-основу;
- установить саму болгарку и диск;
- прикрепить упорную планку;
- подвести электричество;
- провести проверочный запуск.

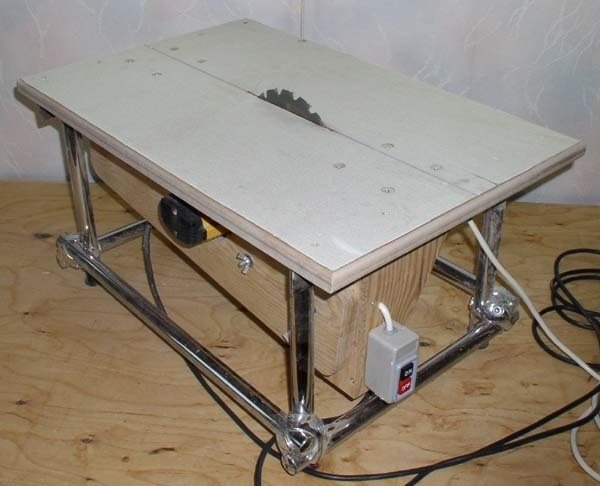

Мы расскажем о том, как переделать болгарку в миниатюрную циркулярку. С её помощью можно пилить бруски, небольшие доски, рейки, используемые при ремонте или в частном хозяйстве.
Стол выглядит в форме верстака, основание которого чаще всего делается из пиломатериала.
- Вначале берут листы ДСП и сколачивают из них миниатюрный стол, ножки которого выполняют на такой высоте, чтобы под станину помещалась болгарка. Крепят их к рёбрам жёсткости. Те, в свою очередь, изготавливаются из небольших досок и закрепляются по краю столешницы на расстоянии 7-10 см с нижней её стороны при помощи саморезов.
- Верхнюю рабочую поверхность желательно сделать из ламинированной фанеры. Когда столешница (станина) готова, её переворачивают вниз лицевой стороной и проводят разметку под установку болгарки и пилочного диска. За основу берут элемент с болгарки, по нему делают замеры для прорези под новый диск. На его концах карандашом отмечают крайние границы будущего отверстия (прорези). Затем берут сверло и просверливают сформированные точки.
- После этого при помощи линейки соединяют края образованных отверстий, проведя две параллельные линии на их ширине. Часть столешницы внутри таких линий вырезают при помощи болгарки. Прорезь под диск готова.
- Затем следует приобрести новый диск в магазине. Оптимальным вариантом станет покупка образца для работ по дереву размером 125 мм с твердосплавными зубьями – их может быть 24, 36, 48.
- Под рабочей поверхностью стола прикручивается планка, к которой крепят болгарку, используя струбцины. Зафиксировать её можно при помощи хомутов, сделанных самостоятельно, и затягивающих гаек. Одновременно в столе (в вырезанном отверстии) делают установку самого диска. Он должен располагаться так, чтобы большая его часть находилась на поверхности. Желательно провести крепление защитного козырька. Его продают в любом строительном магазине, поэтому купить такой элемент можно без труда. Крепят его обычно на петли, давая возможность козырьку откидываться.
- Из металлического уголка или из пластикового обрезка старого плинтуса изготавливают упорную планку. Крепить её можно на фанеру или ДСП. По длине эта планка должна быть такой же, как и рабочая поверхность стола. Прикручивают планку (ограничитель) на расстояние не менее 2 см от зубьев пильного диска. На концах рейки делают два отверстия и проводят фиксацию в столе при помощи болтов или обычных саморезов.
- Обрабатываемая доска или брусок должны полностью помещаться на столешнице, поскольку при движении диска на высокой скорости пиломатериал подвергается вибрации. Удержать пиломатериал на весу невозможно – есть вероятность получить серьёзные травмы.
- На следующем этапе работ с внутренней стороны мини-стола делают крепление электрической розетки, через которую пускают провод и затем осуществляют установку выключателя. Обычно его фиксация проводится с наружной стороны одного из рёбер жёсткости. Провод от выключателя направляют к источнику питания – таким образом электричество подводят к циркулярке.
На этом работа закончена.
Народные умельцы, чтобы не изготавливать стол для циркулярки, в качестве опорного каркаса используют тиски. В самом начале делают зажим болгарки с диском на краю обычного стола, сняв защиту и открутив ручку болгарки. Затем берут фанеру или ДСП для формирования станины, в которой делают отверстие под диск. Крепят её путём просверливания отверстия, в него вставляется болт. Оно должно совпасть с отверстием на болгарке, где крепится ручка. Болт затягивают до упора, используя ключ.
Из подручных материалов изготавливают упорную планку или ограничитель. Крепят её болтами на концах станины с помощью обычных саморезов. Под весом болгарка может наклоняться вперед и цеплять диском саму столешницу. В этом случае нужна ручка. Её можно выкрутить из старого закаточного ключа и завинтить в болгарку, сделав подпорку для двигателя.
Работает такая миниатюрная самодельная конструкция чётко, распил реек и брусьев производит качественно.
Процесс переделки + (Видео)
Если быть точным, то это трудно назвать переделкой, это доработка или расширение функционала болгарки. Можно разделить доработку по стадиям или по шагам выполнения работы. Для начала определимся с основными задачами. Необходимо сделать стол под установку циркулярной пилы. Он может быть из любого доступного материала, но предпочтительнее будет основа из стального уголка.
Болгарка должна безболезненно устанавливаться и сниматься, поэтому крепление ее к столу должно быть открытым и доступным. Режущий диск будет установлен прямо на вал болгарки. Он должен иметь регулировку по высоте или менять высоту режущего диска над плоскостью стола.
На столе должна быть регулируемая направляющая. С ее помощью можно будет выставлять толщину отреза доски. Как частный случай можно установить угловую направляющую, если в этом есть потребность.
Итак, конструктивно делаем станок под имеющуюся болгарку с регулировкой по высоте режущего круга. Для простоты конструкции применим древесину:
Делаем в столешнице из доски прорезь под пилу. Если это будет мебельная плита или лист фанеры, то желательно ее укрепить дополнительной планкой вдоль положения режущего круга;
Заднюю часть конструкции станка крепим на шарнире. Затем закрепляем болгарку. Для ее крепления потребуется короткий болт с контргайкой. Болт будет вворачиваться вместо ручки, и крепить болгарку к шарнирной части станка;
Со стороны ручки болгарки делаем зажим с пропиленной регулировочной планкой. Это п-образная скоба, в которую ручка дрели должна плотно входить. Для плотности можно вклеить резиновые полосы. К этой же п-образной пластине будет крепиться регулировочная полоса с пропилом.
Шарнир и регулировочную планку закрепляем снизу к столешнице так, чтобы режущий круг ровно входил в пропил столешницы;
Устанавливаем столешницу на основание из стального уголка или деревянных брусков;
Подводим электричество. Необходимо выполнить условия электробезопасности. Лучше выполнить подключение с помощью кабеля, который не боится случайного падения на него отрезка доски;
Делаем пробный пуск. Диск пилы должен вращаться, не цепляя за края прорези. Если это не так, то надо изменить положение крепления шарнира или п-образной пластины. Подача на режущий круг материала не должна вызывать смещение или вибрации болгарки.
И болгарка, и ручная циркулярка – это очень удачный съемный привод для стационарной циркулярной пилы.
Из болгарки несложно сделать ручную циркулярную пилу. Для этого надо переделать защитный кожух, чтобы закрывался почти весь диск пилы. А на рабочий сектор диска необходимо установить подвижную защиту, которая будет сдвигаться во время работы. Еще на кожух желательно установить патрубок для пылесоса, если пила будет использоваться в помещении.
В передней части необходимо установить дополнительную изогнутую ручку из тонкостенной трубы. С этой ручкой будет надежней и безопасней фиксировать положение циркулярки во время работы.
https://youtube.com/watch?v=X2wZSBFQ4o4
Возможно, у вас возникнут трудности с созданием стационарной циркулярки из болгарки или ручной циркулярки. На строительных сайтах и форумах вы сможете отыскать требуемые чертежи несложных конструкций.
Конструкция циркулярной пилы
Конструкция самодельной циркулярной пилы предусматривает следующие основные элементы:
Оптимальный выбор привода для станка – это двигатель болгарки мощностью около 1 кВт . В комплекте с углошлифовальной машинкой идут струбцины, позволяющие закрепить её на станине.
Двигатель инструмента имеет высокие обороты и может долго функционировать без перерывов. Рекомендуется подобрать УШМ, обладающую высокой мощностью, прочным редуктором и оснащаемую функцией плавного пуска.
Скользящий упор
Он состоит из нескольких металлических уголков, расположенных по обе стороны от пильного диска. Нижние кромки скользящего упора закругляются для повышения удобства пилы в использовании.
Осевая рукоятка
Она обеспечивает стабильное положение циркулярной пилы. Изготавливается из металлического прутка. На её концах предусмотрены отверстия. Рукоятка присоединяется к циркулярке с применением крепежей.
Регулировочная штанга
Позволяет выполнять регулировку глубины пропила. Она выполняется из стального прутка диаметром 5-6 мм . Один конец заготовки изгибается в форме петли и закрепляется передними болтами. На хвостовике прутка предусмотрена резьба, куда навинчиваются гайки.
Для эффективной работы циркулярной пилы применяется система из шкивов и ремня. Необходимо обеспечить скорость вращения диска на уровне приблизительно 6 500-7 200 об/мин . Следует выбрать два диска с разным диаметром: у одного он равняется 0,7 диаметра другого.
Если используется ременная передача, рекомендуется предусмотреть надлежащую систему натяжения: УШМ жёстко крепится к станине, а рабочая поверхность с валом фиксируется после установки ремня.
Дополнительная информация
По сравнению с обычной пилой болгарка:
- работает быстрее;
- занимает меньше места;
- увеличивает производительность работы;
- заметно легче;
- служит дольше (если инструмент эксплуатируют правильно).
Есть и серьезное ограничение по размеру обрабатываемых заготовок. Чтобы увеличить его, приходится использовать более крупные диски. Однако их применение сдерживается величиной изолирующего кожуха. И если он не позволяет поставить насадку 125 мм, возникнут проблемы. А вот обдирочные круги, соединенные с цепями от бензопил, позволяют удалить кору и сучья со ствола.
Это приспособление поможет еще и подготовить сруб ничуть не хуже, чем качественный топор. А вот применять подобный диск вместо отрезного круга не следует. Линия разреза пойдет рваной, слишком много древесины уйдет в отходы. Еще одна разновидность насадок — диск с абразивными крупными зернами — предназначена уже не для первичной обработки, а для грубой фрезеровки. Такой аксессуар отличается большей безопасностью, чем ручной рашпиль.
Больше о цепных насадках-пилах на болгарку смотрите в видео ниже.
По сравнению с обычной пилой болгарка:
- работает быстрее;
- занимает меньше места;
- увеличивает производительность работы;
- заметно легче;
- служит дольше (если инструмент эксплуатируют правильно).
Сборка скользящего упора для будущей циркулярки
Схема Т-образного упора для цикулярной пилы
Упорно-скользящая конструкция — основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т». Для изготовления необходимы металлические уголки, расположить которые следует в 4 мм от циркулярного диска. Соединяются они посредством поперечных связей гайками и болтами. Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами фиксируются щели. Величину просвета можно регулировать.
На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложенная вдвое, закрепляется под задним упорным винтом. Крепления необходимо расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.
Как сделать цепную пилу из болгарки?
Цепную электропилу или бензопилу из болгарки можно собрать, следуя следующим пяти основным шагам.
Убираете с конструкции болгарки наждачный диск.
Накручиваете винтовой элемент, который удерживает цепь на инструменте (гаечным ключом закручиваете крепления до упора).
Дрелью просверливаете два отверстия на защитном щите у болгарки. Диаметр отверстия равен диаметру крепежного болта для установки шины.
Приставляем шину на ее фактическое место и закрепляем положение болтами. Надежно и до упора закрутите болты гайками, поскольку от этого зависит качество работы самодельной пилы.
После качественной установки шины, на нее можно надевать пильную цепь и закрепить ее винтовыми зажимами
Важно правильно отрегулировать степень натяжения цепи, поскольку слишком слабое натяжение, как и сильное, вредят рабочему процессу. Оптимальная степень натяжения — когда цепь слегка провисает.
Читать также: Как правильно установить тиски на верстаке
Конструкция самодельной циркулярки из болгарки
Возможны два варианта конструкции:
- Ручная дисковая пила из болгарки;
- Стационарная циркулярка.
Первый вариант предусматривает использование инструмента в качестве ручной электропилы с небольшой доработкой — сборкой и установкой упора, ограничивающего глубину проникновения диска в материал, и защищающего от рывков и резких движений. Обойтись обычной установкой пильного диска в качестве отрезного круга не получится — малейший перекос вызовет заклинивание, резкий рывок или иную опасную реакцию инструмента, которая может закончиться серьезными травмами.
Простейший способ — установка упора, который представляет собой плоскую площадку, скользящую по поверхности заготовки. Он крепится к инструменту при помощи хомутов или на болтовое соединение в отверстие для установки рукоятки. Некоторые мастера делают площадку из металлических уголков, расположенных по обе стороны диска на небольшом расстоянии (2-3 мм).
В любом варианте ручная циркулярная пила из болгарки слишком опасна и не позволяет хорошо контролировать линию реза из-за установленной защиты. Снимать ее ни в коем случае нельзя, так как опилки, летящие в лицо, способны стать причиной травм.
Пример циркулярной пилы
Создание стационарного варианта своими руками позволяет получить более безопасный и удобный пильный станок по дереву, обладающий практически полным функционалом обычной классической циркулярной пилы. Основным элементом такого станка служит стол, в котором сделана прорезь для диска. С нижней стороны прикрепляется болгарка. Появляется возможность установить регулируемый упор, позволяющий настраивать ширину отрезаемых планок. В зависимости от возможностей и необходимости можно сделать приспособление для торцевания и нарезки одинаковых заготовок заданной длины.
Частота вращения вала болгарки втрое превышает предельную скорость обычного пильного диска, поэтому он быстро тупится и изнашивается. Для создания штатного режима работы пильного диска некоторые мастера используют понижающий редуктор. Это позволяет получить оптимальную скорость вращения, уменьшить риск перегрева и получения травм, но значительно усложняет конструкцию. Найти готовый редуктор непросто и затратно, поэтому обычно используют только болгарку.
Конструкция обычно состоит из следующих узлов:
- станина (основание);
- рабочий стол;
- двигатель и приводной вал (в нашем случае оба элемента заменяет болгарка);
- упор, предназначенный для настройки ширины отрезаемых деталей;
- скользящая по продольным направляющим площадка, позволяющая отрезать детали заданной длины (опционально, изготавливается по необходимости).
Пример циркулярного станка по дереву
Рекомендации по упрощению сборочного процесса
Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.
Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).
Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.
Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.
Что такое сабельная пила и для чего она нужна?
На первую часть вопроса ответить несколько проще, нежели на вторую. Но попробуем. Пила сабельная электрическая – это универсальный инструмент, по виду схожий с дрелью и электролобзиком. По своим характеристикам он являет собой нечто среднее между цепной электропилой и электролобзиком. Конструкция состоит из корпуса и режущего полотна. «Сердце» этого механизма, электродвигатель, как впрочем, и все основные узлы, расположен в корпусе. Более подробно узлы и их влияние на удобство работы мы рассмотрим ниже.
Итак, для чего же она нужна? Заметим сразу, что она универсальна, то есть режет практически любой материал. Можно сказать, хотя и с оговорками, что этот инструмент вобрал в себя качества 7 других инструментов, и в некоторых случаях легко их может заменить. Эти инструменты следующие:
- — сучкорез;
- — ручная ножовка по дереву;
- — циркулярную пилу;
- — электролобзик, особенно в тех случаях, когда величина пропила более 100мм;
- — цепная электропила (в некоторых случаях, зависит от объёма и характера работ);
- — ручная ножовка по металлу;
- — УШМ или «болгарка» (так же с оговорками…).
Как видим область применения широкая, от сада до профессионального строительства. Следует заметить, что мода на сей инструмент пришла с запада, а «тамошний» потребитель имеет одну особенность: любую работу следует выполнять специализированным инструментом. В этом есть своя доля правды, и не малая, так как, в конечном счете, это получается и быстрей, и безопасней. В нашем же менталитете подход несколько иной, и здесь тоже есть своя правда, мы не настолько богаты, что бы приобретать специальный инструмент для разовой работы. Мы скорее пойдем иным путем, и «изнасиловавши» доступный нам инструмент, а зачастую и испортив его сим действом, все же добьемся поставленной задачи. Возможно, поэтому чёткого согласия в области необходимости этого инструмента так и не достигнуто.
Читать также: Отрезной станок по дереву своими руками
Так есть ли случаи, когда сабельная пила будет верным помощником? Да есть, вот такие ситуации:
- Садовые работы по обрезке деревьев, да можно использовать прежний метод с использованием ручной пилы, но если есть возможность облегчить свой труд, используя сабельную пилу, почему бы нет? Но здесь может встать одно но – финансовое, если его нет, тогда обязательно этот инструмент облегчит жизнь.
- При разборе ветхих деревянных сооружений. Цепной пилой будет быстрее, но… Если там, в наличии металлические предметы, например шурупы или гвозди, цепной пилой особо не «разгуляешься». Однако сабельная пила с соответствующим полотном запросто и абсолютно безопасно.
- Обрезка труб, арматуры в местах, где другим инструментом не добраться. Ставим необходимое полотно и проблема решена.
Это лишь некоторые варианты использования сабельных пил. Но, пожалуй, одним из самых важных достоинств является его безопасность. При резке металла – нет искр, как от «болгарки», значит возможность возгорания меньше. При обрезке деревьев в трудноступных местах и в неудобных позах, вряд ли безопасно будет использовать цепную пилу, да и ручной придётся изрядно поработать – а сабельной: быстро, удобно и без особых усилий с нашей стороны.
Это плюсы данного инструмента. Минусы тоже есть, например, несмотря на свою универсальность, та же УШМ с металлом справится быстрее, и рез будет точнее. То есть главным минусом, по сути, является сама специализация инструмента – там, где другим нет возможности работать, сабельная электроножовка справится на «ура». Но таких случаев в обычной бытовой практике не так и много.
Что понадобится для переделки болгарки под циркулярку
Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):
- УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
- Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
- Сварочный аппарат для соединения металлических пластин
- Плиты ДСП
- Хомуты, а также крепежные соединения
На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.
С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.
Это интересно! Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью.
Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.
Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.
После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.
Из дрели
Это не самый лучший вариант миниатюрной циркулярной пилы в плане выносливости и надежности. Если использовать ручную дрель без внесения дополнительных изменений в конструкцию, то можно предложить два варианта циркулярной пилы из дрели. Первый вариант будет использовать зажимной патрон, без каких бы то ни было изменений – полотно диска при этом необходимо будет насаживаться на болт и зажиматься в сверлильном патроне. Второй вариант будет заключаться в том, что сверлильный патрон будет необходимо снять и использовать шпиндель для крепления пилы. Но как бы там ни было, ручная дрель предназначена для краткосрочного режима работы, производители рекомендуют непрерывно использовать ее всего 2-3 минуты, после чего делать не меньше 5-7 минут перерыв. Этот инструмент рассчитан на работу со сверлами максимальным диаметром 10-13 мм, поэтому использовать циркулярный пильный диск диаметром даже 125 мм на такой пиле будет вряд ли разумно.
