Фитинг: какие они бывают и что это такое

Технические параметры

Классификация фитингов осуществляется на основе технических критериев:

• Для выполнения какой технической роли требуется установка крепления – фитингов;
• Из какого материала выполнена конструкция;
• Каким образом будет зафиксировано крепление;
• Отличительные особенности конструкции и размер.

Размерный ряд начинается от 4 — 600 мм и зависит от прямого назначения (присоединения шлангов тормозного типа или в подготовке магистрального трубопровода). Принято выделять несколько стандартных размеров фитингов: 20, 25, 50, 110 и 32мм. Как правило, из-за большой популярности, подобные модели найти не составит большого труда.

Что такое «американка»: почему так называется и для чего применяют

Соединение «американка» обязана своему названию стране, где была разработана технология резьбового соединения материалов разного сечения и состава. ГОСТ США американский стандарт резьбы не совпадает со стандартами, действующими в Странах Европы и Азии. Но, довольно часто возникает необходимость создания единой системы труб и сантехнических устройств разного происхождения. Для того, чтобы адаптировать свою продукцию к стандартам стран импортеров, американскими конструкторами была придумана технология быстрой и надежной стыковки пластиковых, медных и стальных труб.

Применяются американки муфты для выполнения таких задач:

• вставки в систему тройников, кранов и других устройств;
• замены поврежденного участка магистрали;
• проведения монтажа без использования электрической и газовой сварки.

Чтобы разобраться, что такое американка, необходимо рассмотреть конструктивные особенности этой категории фитингов, изучить их свойства, достоинства и сферу применения.

Как правильно устанавливать

В зависимости от того, с каким материалом приходится работать, выбираются различные способы монтажа фитингов.

В стыки металлотруб

Стальные магистрали используют для транспортировки горячих жидкостей, находящихся под большим давлением. Для соединения их участков используются резьбовые соединения.

Сначала нужно взять плашку нужного размера и сделать по 7 витков резьбы на каждом стыке. После этого фитинг вставляется между стыков, а накидные гайки накручиваются на резьбу до достижения необходимой степени прижима прокладки.

В стыки пластика

На полипропиленовых трубах резьбу не делают, так как они для этого не предназначены. К концам труб привариваются или приклеиваются (это зависит от условий работы) переходники с запрессованными в них металлическими фрагментами с внутренней или внешней резьбой. И уже к этим элементам прикручиваются американки.

Уважаемый читатель, если у вас есть опыт работы в этой области, поделитесь им с теми, кто делает первые шаги в ремонтном деле. Мы вам будем очень благодарны.

Компрессионные фитинги

Такие фитинги для полиэтиленовых труб полностью решают вышеописанную проблему. Компрессионный фитинг – это простая, но самостоятельная система, которая состоит из следующих компонентов:

• Пластикового корпуса;
• Уплотнительные резинки;
• Затягивающие гайки.

Собрать такую систему достаточно просто:

1. Вставьте трубу в фитинг, предварительно смазав её мыльным раствором;
2. Надёжно закрутите затягивающую гайку, которая прижмёт герметизирующую резинку.

Также можно выделить несколько очевидных минусов. Например, такие соединительные фитинги для полиэтиленовых труб имеют малый срок службы, ведь герметичность соединения целиком и полностью зависит от состояния уплотнительной резинки, которая со временем может потерять свою эластичность.

Заключение

Невозможно сделать окончательный выбор между всеми вышеприведёнными способами соединения полиэтиленовых труб, ведь каждый из них имеет важные преимущества, например, сварка – это высокая надёжность, а компрессионные соединения – это простота обслуживания, поэтому окончательный выбор вам придётся сделать самостоятельно.

Японские фитинги – JIS

Фитинги JIS (японский промышленный стандарт) можно встретить в большей части японского оборудования. В них используется уплотнительное седло 30° и метрическая резьба или резьба BSPP. Следует отличать фитинги JIS от фитингов BSP и JIC. Механизм уплотнения — 30° поверхности уплотнения «метал-металл».

DN: JIS Komatsu	Резьба	Диаметр А, мм	Диаметр В, мм
06	M12x1.5	12,0	10,5
06	M14x1.5	14,0	12,5
06	M16x1.5	16,0	14,5
08	M16x1.5	16,0	14,5
10	M14x1.5	14,0	12,5
10	M16x1.5	16,0	14,5
10	M18x1.5	18,0	16,5
12	M18x1.5	18,0	16,5
12	M20X1.5	20,0	18,5
12	M22X1.5	22,0	20,5
12	M24X1.5	24,0	22,5
16	M24X1.5	24,0	22,5
16	M27X1.5	27,0	25,5
20	M30X1.5	30,0	28,5
20	M33X1.5	33,0	31,5
25	M33X1.5	33,0	31,5
32	M36X1.5	36,0	34,5
38	M42X1.5	42,0	40,5

DN: JIS	Резьба	ДиаметрA,мм	Диаметр В, мм
06	M 14×1.5	12,5	14,0
10	M18x1.5	16,5	18,0
12	M22x1.5	20,5	22,0
16	M27x2	25,0	27,0
20	M27x2	25,0	27,0
25	M33x2	31,0	33,0
32	M42x2	40,0	42,0
38	M50x2	48,0	50,0
50	M60x2	58,0	60,0

DN: JIS Toyota	Резьба	Диаметр А, мм	Диаметр В, мм
04	1/8-28	8,6	9,7
06	1/4-19	11,5	13,2
10	3/8-19	14,9	16,7
12	1/2-14	18,6	20,9
16	3/4-14	24,1	26,4
25	1″-11	30,3	33,2
32	1.1/4-11	38,9	41,9
38	1.1/2-11	44,9	47,8
50	2-11	56,7	59,6

Возможно, Вам так-же будет интересно: Как определить резьбу на фитинге?

Виды фитингов для металлопластиковых труб

• Цанговые (резьбовые) фитинги;

• Компрессионные;

• Пресс-фитинги для металлопластиковых труб.

По рабочим качествам металлопластиковые трубы превосходят металлические. Они не страдают от коррозийного воздействия, на внутренней поверхности не накапливаются соляные отложения, с ними просто работать. Для монтажа системы вам понадобятся только накладные ключи, конечно же, непосредственно металлопластиковые трубы и фитинги, соответствующие конкретным работам. Как говорилось ранее, данные виды фитингов для труб из металла отличаются великолепной ремонтопригодностью, их просто установить и снять, если необходима замена. На установку либо снятие таких фитингов опытные мастера затрачивают порядка 30 секунд. Простота использования, скорость монтажа, надежность соединений являются теми положительными факторами, благодаря которым сегодня для наладки отопительных систем и иных сантехнических работ выбирают именно металлопластиковые трубы.

По назначению виды фитингов для металлопластиковых труб делятся на четыре категории:

• Крестовины (тройники) нужны, чтобы врезать и ответвить трубопровод;

• Муфты соединяют две трубы;

• Фигурные фитинги необходимы для обвода трубы без стыковки;

• Фитинги запорного типа (вентили, краны, клапаны).

Рассмотрим подробнее виды фитингов для металлопластиковых труб.

Все они отличаются исключительно способом монтажа.

1. Цанговые фитинги

По виду являются разъемными фитингами и по стоимости самые дорогие из всех, представленных на рынке. Но они обладают и неоспоримым преимуществом – соединения, выполненные с использованием этих элементов, многократно собираются и разбираются без страха потерять герметичность. Присутствие уплотнительного резинового кольца отличает эти виды фитингов для труб из металлопласта от резьбовых деталей.

Цанговые фитинги для металлопластиковых труб состоят из следующих элементов:

• Латунной основной части;

• Обжимного кольца;

• Резиновой уплотнительной прокладки.

Также разъёмными фитингами являются крестовины, тройники, переходники и пр. Благодаря универсальности, они приобретаются для сборки различных видов трубопроводов.

Тройники для металлопластиковых труб относятся к обжимным фитингам и позволяют решать множество задач. Например, создать ответвление от основной магистрали. С помощью крестовин, аналогов тройников, можно сформировать сразу две ветки в трубопроводе.

По способу изготовления тройники делятся на обычные и комбинированные. Комбинированные, в свою очередь, делятся на следующие категории:

• С внутренней резьбой;

• С наружной резьбой;

• С накидной гайкой.

Существуют недостатки такого вида соединения:

• В случае, если гайка закручена слишком слабо, в месте стыка образуется подтёк. Чрезмерные усилия при закручивании также недопустимы, это может испортить соединение. Лучше всего соблюдать аккуратность, постепенно подкручивая гайку и проверяя герметичность конструкции.

• При длительном пользовании трубопроводом затяжка гайки может стать слабее, поэтому необходимо периодически проверять ее, при необходимости подтягивать.

1. Компрессионные фитинги

Являются условно-разъемными. Эти виды фитингов для труб обладают рядом достоинств: оперативная и простая установка, обеспечение высококачественного соединения. С их помощью можно собрать трубопровод любой сложности.

Компрессионный фитинг для металлопластиковых труб состоит из таких элементов:

• Накидная гайка;

• Разрезанное обжимное кольцо;

• Штуцер.

Компрессионные фитинги не зря относят к условно-разъемным. Их легко демонтировать, однако не рекомендуется использовать повторно. Такой элемент, скорее всего, не обеспечит полную герметичность стыка. В этом случае рекомендуется использовать новый или заменить его износившуюся часть, что тоже допустимо. Компрессионные фитинги следует выбирать при сборке трубопровода с холодной водой.

1. Пресс-фитинги

Применяют для неразъемного соединения. Для работы нуждаются в присутствии специального инструмента – пресс-машины. Имеется как ручной её вариант – пресс-клещи, так и гидравлический, управляемый микропроцессором.

Соединение с использованием пресс-фитингов отличается большой прочностью и непроницаемостью. Монтаж с использованием этого вида фитингов для металлопластиковых труб тоже займет немного времени. Неоспоримым плюсом использования комплектующих этого вида и, соответственно, неразделимого соединения является выполнение прокладки труб в толще стен.

Читайте материал по теме: Как выбрать радиаторы отопления: 5 критериев

Назначение водопроводных фитингов

Металлические водопроводные фитинги

По функциональным качествам фасонные элементы водопроводной системы подразделяются на:

• редукционные – применяются при необходимости соединения трубных отрезков разного сечения;
• прямые – используются, когда надо соединить трубы одинакового диаметра.

Одна водопроводная магистраль может быть смонтирована из нескольких отрезков трубы, которые соединяются разными типами фитингов.

Арматурные элементы для водопровода должны быть экономичными, безопасными, надежно соединять части трубопровода. При правильной установке протечки и конденсат не образуется.

ГОСТы

ГОСТ 24504-80: Соединения трубопроводов резьбовые. Штуцера ввертные с концом под врезающееся кольцо. Конструкция ГОСТ 21858-78: Соединения трубопроводов резьбовые. Штуцера ввертные. Конструкция ГОСТ 21872-78: Соединения трубопроводов резьбовые. Штуцера переборочные. Конструкция ГОСТ 21857-78: Соединения трубопроводов резьбовые. Штуцера переходные. Конструкция ГОСТ 25681-83: Соединения трубопроводов резьбовые. Штуцера поворотные. Конструкция ГОСТ 26337-84: Соединения трубопроводов резьбовые. Штуцера проходные под пайку. Конструкция ГОСТ 24092-80: Соединения трубопроводов резьбовые. Штуцера проходные под приварку. Конструкция ГОСТ 24072-80: Соединения трубопроводов с врезающимся кольцом проходные. Конструкция ГОСТ 24073-80: Соединения трубопроводов с врезающимся кольцом переходные. Конструкция ГОСТ 24090-80: Соединения трубопроводов с врезающимся кольцом переборочные. Конструкция ГОСТ 24087-80: Соединения трубопроводов с врезающимся кольцом крестовые проходные. Конструкция ГОСТ 24091-80: Соединения трубопроводов с врезающимся кольцом и заглушкой. Конструкция ГОСТ 24074-80: Соединения трубопроводов с врезающимся кольцом ввертные. Конструкция ГОСТ 28942.4-91: Соединения трубопроводов с врезающимся кольцом ввертные с уплотнением резиновым кольцом круглого сечения. Конструкция

Материалы для фитингов

Все соединительные элементы для водопроводной сети классифицируются по материалам изготовления.

Они могут быть:

Фитинги медные для водоснабжения.

Фитинги из меди

Преимущества использования таких изделий:

1. При эксплуатации медных изделий температурный диапазон может составлять от (-200° C) до (+250° C).
2. От воздействия низких температур пластичность и прочность меди не снижаются, а возрастают, в отличие от других материалов.
3. Устойчивость к образованию коррозии, вредному воздействию ультрафиолета. Не подвержены разрушительным действиям многих агрессивных химических соединений.
4. Легкий монтаж медных элементов.
5. Низкий коэффициент шероховатости.
6. Экологически чистый материал.
7. Красивый внешний вид позволяет не маскировать фитинги, а выбирать открытую прокладку, сделав их элементами дизайна.

К недостаткам можно отнести:

1. Высокую стоимость.
2. Несовместимость с другими видами металлов, например: при соединении со стальными трубами происходит электролитическая реакция, что приводит к коррозии металла.

Пластиковые.

Схема монтажа пластикового водопровода

Использование пластиковых изделий – оптимальный вариант для водопроводной системы, особенно если фитинги компрессионные.

Их преимущества:

1. Легкий монтаж.
2. Относительно небольшая цена.
3. Не образуется коррозия. Реагируют лишь на щелочь и прочие агрессивные химические реагенты.
4. Выпускаются самых разных вариантов и модификаций, включая компрессионные фитинги, которые позволяют выполнять соединение в узлах под углом.
5. Использовать можно пластиковые фитинги для питьевого водоснабжения, отопления, отвода воды.

Недостатки деталей:

1. Неустойчивость к ультрафиолетовым лучам.
2. Низкая прочность к механическим воздействиям.
3. Не всегда возможен отвод сточных вод, особенно при расположении канализации в холодном климате.

Из поливинилхлорида – ПВХ.

Поливинилхлоридные фитинги

Полиэтиленовые – ПНД.

Фитинги из полиэтилена

Полипропиленовые – PPR.

Полипропиленовые аксессуары

Использование фитингов из поливинилхлорида, полиэтилена и полипропилена — очень практичное решение, в котором разумное соотношение качества и цены, по сравнению с изделиями, изготовленных из других материалов.

Отличаются длительным сроком эксплуатации и экологической безопасностью. Выдерживают высокие температуры и большие перепады давления внутри системы.

Латунные.

Латунные изделия

Используются чаще всего домашними мастерами при сборке своими руками самых разных трубопроводов. Ассортимент таких изделий превосходит наборы фитингов из любых других материалов.

Чугунные – тройники, повороты, отводы.

Чугунные фитинги

Применяются такие изделия достаточно редко, но относительная дешевизна удерживает их на рынке деталей для трубопроводов. Это твердые, но достаточно хрупкие детали, боятся сильных ударных нагрузок, особенно в системах с наличием гидроударов — резких скачков давления в трубопроводах с наличием в них жидкости.

Стальные.

Стальные элементы для трубопроводов

Их ассортимент аналогичен чугунным деталям, но чаще изделия выполняются без резьбы, под сварку, включая для трубопроводов, изготовленных из нержавеющей стали.

Какие бывают виды канализационных труб и фитингов для наружной и внутренней канализации (пластиковые, ПВХ, полипропиленовые), размеры и диаметры труб

Трубы и фитинги — без них невозможно существование канализационной системы. Правильным выбором этих изделий обусловлена бесперебойная работа и долгий срок эксплуатации. На сегодняшний день существует огромный выбор типов фитингов и труб. Из какого материала их изготавливают, о размерах и видах, поговорим в этой статье.

Какие бывают канализационные трубы

По способу отвода воды выделяют следующие виды:

• внутренние трубы — отводят воду от источника потребления (ванны, унитаза, раковины). Как правило, их окрашивают в серые цвета.
• внешние — производят отвод от домов и коттеджей, в общую канализацию.

Внимание! Трубы для внешней канализации, в отличие от внутренних, изготавливают оранжевого цвета, для легкого обнаружения в земле. По материалу из которого сделаны трубы и фитинги, делят на:

По материалу из которого сделаны трубы и фитинги, делят на:

чугунные. Большинство канализаций сделаны именно из этого материала. Он прочен, долговечен (70-85 лет), выдерживает большие нагрузки. К недостаткам можно отнести высокую стоимость и проблемы при монтаже, связанные с тяжелым весом. Помимо этого, внутренние стенки чугунных труб шероховатые, из-за чего происходит затруднение движения воды, и со временем образуются наросты.

пластиковые. Из этого материала делают трубы как для внутренней, так и внешней канализации. Главные его достоинства это небольшой вес, что облегчает процесс транспортировки и установки, относительно невысокая стоимость, а также гладкие внутренние стенки, что уменьшает процент образования заторов. Выделяют три вида пластиковых труб и фитингов: из ПВХ (в основном используются для сточных вод. Выдерживают температуру до 70C, но малоустойчивы к воздействию агрессивной среды и УФ лучей), полиэтиленовые (применяются для напорных внутренних и внешних трубопроводов. Расширяются под воздействием горячей воды, выдерживают температуру от -40 до +40. Не применяются для горячей воды), полипропиленовые (выдерживают высокие температуры, устойчивы к действию кислот и щелочей. Чаще всего применяются для стока вод от стиральных и посудомоечных машинок).

• трубы из нержавеющей стали пользуются небольшой популярностью из-за малой стойкости к коррозии.
• медные трубы — самые дорогие, не подвергаются коррозии и нейтральны к действию кислой и щелочной среды. Но главный их недостаток — способность менять цвет и запах воды.

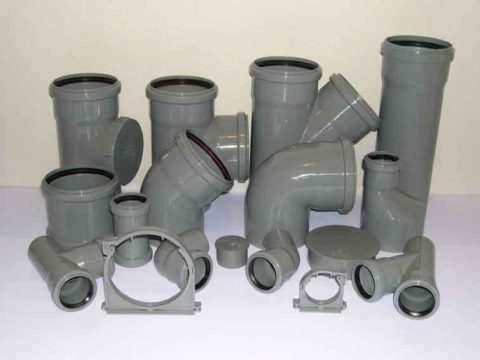

Фитинги для наружной и внутренней канализации

Фитинг — это часть трубопровода, предназначенная для поворота, соединения, разветвления, перехода на другой размер, частей труб. Для внешнего трубопровода выделяют следующие виды фитингов:

1. Муфта — предназначена для соединения двух участков труб. Имеет уплотнительное кольцо для герметичности соединения.
2. Отвод — предназначен для образования углов (15, 30, 45, 90 градусов) и перепадов в системе трубопроводов.
3. Крестовина — предназначена для присоединения 3-4 труб, расположенные друг к другу под углом 90 градусов.
4. Редукция — помогает соединять трубы разного диаметра.

Фитинги для внутренней канализации отличаются от внешних цветом, толщиной стенок и диаметром.

Основные показатели труб

1. Диаметр трубы. Этот показатель относится к типовым, что облегчает выбор трубы для конкретной задачи. Для отводы воды из унитаза используют трубу диаметром 110 мм, от сантехнических изделий (ванны, раковины) — 75 мм, для дворовой канализации 300 мм.
2. Вес и длина. Эти показатели прямо пропорциональны диаметру трубы. Например, 1 п.м трубы диаметром 11 см, весит килограмм, а 16 см — 2,13 кг. Минимальная выпускаемая длина канализационной трубы — 1 м, максимальная — 6 м.
3. Толщина стенок труб. Для наружной канализации этот показатель равен 3,1-3,4 мм, а для внутренней — 2 мм.

Итак, если вы решили проложить канализацию, нужно учесть все базовые показатели, место прохождения, количество переходов и поворотов, для того чтобы приобрести нужно количество труб и фитингов. Правильно подобранный материал и размеры, позволят прослужить системе канализации долгое время и без сбоев.

Какие бывают виды канализационных труб и фитингов для наружной и внутренней канализации (пластиковые, ПВХ, полипропиленовые), размеры и диаметры труб Трубы и фитинги – без них невозможна работа канализационной системы. Из какого материала их изготавливают и какие бывают виды, поговорим в этой статье.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

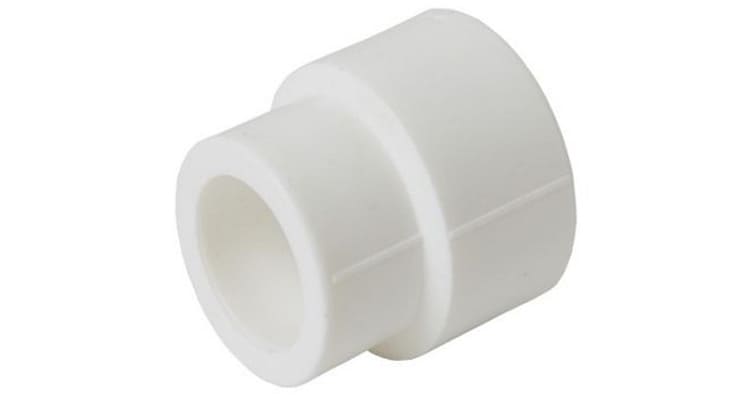

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

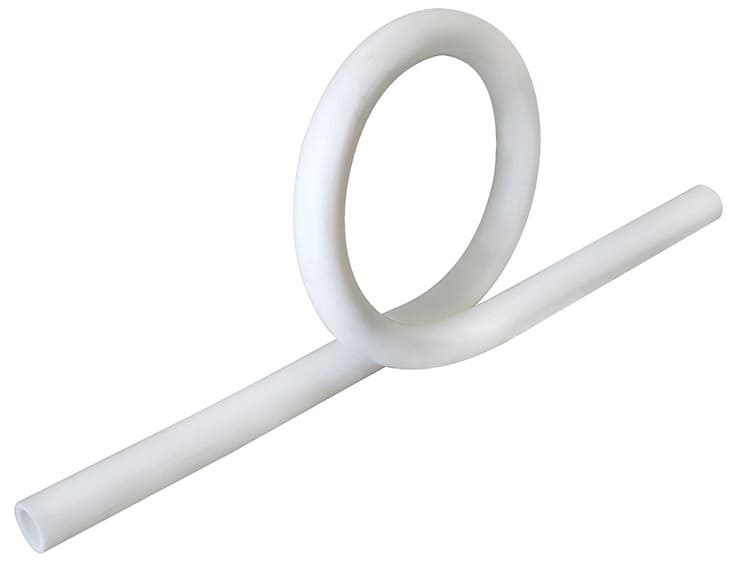

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

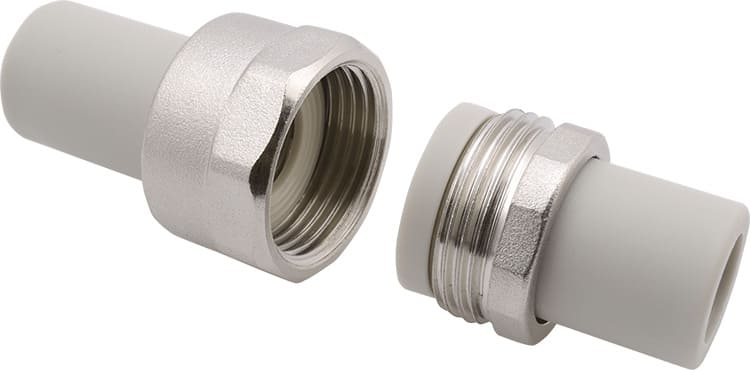

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

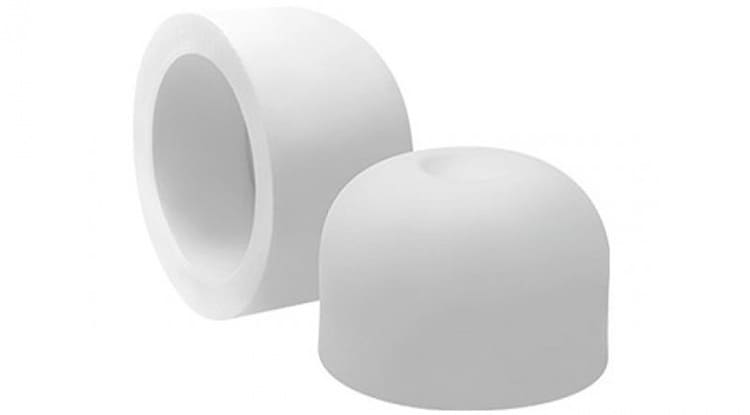

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Устройство соединения и его обозначение

Сгоны резьбовые двухсторонние применяют для стыковки отдельных участков трубных систем подачи воды, отопления и газа. Соединительные фитинги допускается применять в трубопроводах с внутренней температурой жидкости до +175° С и величиной рабочего давления в магистрали не больше 1,6 МПа.

Деталь фитинга в местах стыковки сантехнической трубы состоит из соединительной муфты, имеющей боковые ребра для удобной фиксации газовым ключом, и контргайки таких же размеров, как у наружной трубной резьбы соединительного элемента (ГОСТ 8969 -75).

Данным стандартом определяется маркировка фитинга:

1. Сгон резьбовой.
2. Условный внутренний диаметр (в дюймах).
3. Материал (обозначается заглавной буквой).

Завершает шифр действующий государственный стандарт. Пример условного обозначения фитинга «Сгон 40 «ГОСТ 8969-75».

По этому стандарту определены следующие размеры:

• 150×50×65×17 мм.
• 130×32×55×13 мм.
• 110×15×40×9 мм.

На заметку: В обозначении деталей первая цифра означает длину, вторая — внутренний диаметр (Ду сгона), третья указывает на длину одной резьбы, последняя – обозначает длину другого участка резьбы.

Виды фитингов для полипропиленовых труб

Конфигурация и размеры фитингов могут существенно отличаться. Производители предлагают большой ассортимент, в котором несложно запутаться. Предлагаем познакомиться с основными разновидностями, чтобы вам было проще сделать выбор.

Для каждого стыка требуется подходящий фитинг

Муфта и переходник

Муфты используются для соединения двух равнозначных по диаметру отрезков труб. Внешне они похожи на втулку. Размеры фитинга выбираются с учётом поперечных размеров соединяемых элементов.

Муфта поможет сформировать прочное соединение

Переходник выполняет ту же функцию, что и муфта. Однако используется для стыкования элементов с различными поперечными размерами. С одной стороны в данный фитинг вставляется полипропиленовая труба меньшего диаметра, с другой – большего. Позволяет соединять части трубопроводов, изготовленные из различных материалов. Для металлических предусматривается резьба.

Возможно соединение труб разного диаметра

Уголок, тройник и крестовина

Несмотря на пластичность полипропилена, его изгиб является нежелательным явлением. В этих местах материал становится тоньше, что может привести к прорыву труб при подаче транспортируемой среды под давлением. Также в месте изгиба уменьшается пропускная способность.

Величина угла может отличаться

Используя угольники, можно сформировать необходимый загиб в местах поворота трубопровода. Формируемый угол может иметь разную величину: либо 45º, либо 90º. В зависимости от исполнения, фитинг может использоваться для соединения труб одного и разных диаметров. Некоторые изделия выполняют одновременную функцию переходника. Они могут использоваться для стыковки металлической и полипропиленовой трубы.

Возможно соединение труб из разных материалов

Тройники и крестовины устанавливаются в местах разветвления трубопровода. Допускают соединение под разными углами. Могут иметь различную конфигурацию. Для устройства системы отопления используются сварные фитинги, не имеющие резьбы. У них внутренняя поверхность выполняется гладкой. Если необходимо соединение элементов трубопровода из разных материалов, используются тройники либо крестовины, у которых предусмотрена резьба в одном либо нескольких отводах.

Конфигурация выбирается с учётом направления отводов

Обвод и компенсаторы

Если необходимо пустить транспортируемую среду в обход определённого отрезка трубопровода, используется обвод. Данный фитинг имеет характерную изогнутую форму. Вваривается в трубопроводную систему в нужном месте. Длина и высота изгиба выбирается индивидуально, с учётом конфигурации участка полипропиленовой трубы.

Геометрические параметры обводов могут существенно отличаться

Для нивелирования последствий температурного расширения используются компенсаторы. Они имеют форму петли.

Компенсатор имеет характерную конфигурацию

Американка

В состав подобных разборных фитингов входит муфта и накидная гайка. Используются преимущественно в системах, нуждающихся в периодической чистке и снятии элементов. Нередко монтируются перед счётчиками.

Американка удобна в обслуживании

Краны, вентили и заглушки

Для отсечки движения смеси по определенной ветке трубопровода используются краны либо вентили. С помощью вентилей можно регулировать скорость потока либо полностью его перекрывать. Полипропиленовые фитинги ввариваются в состав системы. Не исключается использование кранов и вентилей из латуни. Для их подсоединения используются переходники, предназначенные для соединения элементов из разных материалов.

Кран позволяет перекрыть поток

В местах, где полипропиленовый трубопровод заканчивается, устанавливаются заглушки. Они могут иметь различную конфигурацию и размер. Выбор делается с учётом особенностей конкретной трубопроводной системы. Могут устанавливаться посредством пайки либо резьбового соединения. Первый вариант может носить временный либо постоянный характер. Резьбовое соединение используется преимущественно для временного перекрытия отвода. Необходимый уровень герметизации достигается за счёт специального уплотнительного колечка, входящего в комплект поставки.

Форма заглушки выбирается индивидуально

Фиксаторы и крепёж

Для установки и обеспечения требуемого пространственного положения всех элементов системы используются фиксаторы и крепёж. Он может иметь самую разнообразную конфигурацию.

Клипса – один из видов крепёжных элементов для полипропиленовых труб
