Датчик протечки воды: как грамотно смонтировать систему обнаружения потопа

Как сигнализировать об утечке воды

Решение вопроса пришло в быт из яхтенного мира. Поскольку судовые помещения нижнего яруса (особенно это касается трюмов) находятся ниже ватерлинии, в них регулярно скапливается вода. Последствия понятны, вопрос в том, как с этим бороться. Ставить для контроля отдельного вахтенного матроса нерационально. Тогда кто даст команду на включение откачной помпы?

Существуют эффективные тандемы: датчик наличия воды, и автоматическая помпа. Как только датчик обнаружит заполнение трюма, включается мотор помпы, и производится откачка.

Датчик воды — не что иное, как обычный поплавок на шарнире, соединенный с выключателем помпы. Когда уровень воды поднимается на 1–2 см, одновременно срабатывает сигнализация и мотор откачной помпы.

Удобно? Да. Безопасно? Разумеется. Однако такая система вряд ли подойдет для жилого дома.

• Во-первых, если вода достигнет уровня 1–2 см по всей площади помещения, она через порог входной двери побежит на лестничную площадку (не говоря о соседях снизу).
• Во-вторых, откачная помпа совершенно не нужна, поскольку необходимо немедленно найти и локализовать причину прорыва.
• В-третьих, поплавковая система для помещений с плоским полом неэффективна (в отличие от плавсредств с килеватой формой днища). Пока наберется «нужный» для срабатывания уровень, от сырости развалится дом.

Стало быть, нужна более чувствительная система сигнализации от протечек. Это вопрос датчиков, а исполнительная часть бывает двух видов:

1.      Только сигнализация. Она может быть световой, звуковой, или даже соединенной с GSM сетью. В этом случае вы получите сигнал на мобильный телефон, и сможете дистанционно вызвать аварийную бригаду.

2.      Отключение подачи воды (к сожалению, такая конструкция не работает с системой отопления, только водопровод)

После главной задвижки, которая подает воду от стояка в квартиру (не важно, до или после прибора учета), установлен электромагнитный клапан. При подаче сигнала от датчика, вода перекрывается, и дальнейший потоп останавливается. Естественно, система отключения воды еще и сигнализирует о проблеме любым из вышеуказанных способов

Эти устройства в широком ассортименте предлагаются сантехническими магазинами. Казалось бы, материальный ущерб от потопа потенциально выше цены спокойствия. Однако большинство граждан живет по принципу «пока гром не грянет, мужик не перекрестится». А более прогрессивные (и рачительные) владельцы жилья, изготавливают датчик протечки воды своими руками

Естественно, система отключения воды еще и сигнализирует о проблеме любым из вышеуказанных способов. Эти устройства в широком ассортименте предлагаются сантехническими магазинами. Казалось бы, материальный ущерб от потопа потенциально выше цены спокойствия. Однако большинство граждан живет по принципу «пока гром не грянет, мужик не перекрестится». А более прогрессивные (и рачительные) владельцы жилья, изготавливают датчик протечки воды своими руками.

Варианты самодельного изготовления

Соорудить датчик протечки воды можно и собственноручно, при том не обязательно включать в конструкцию датчик влажности. Для этого понадобятся: паяльник, олово, гетинакс, бокорезы, провода и несколько радиодеталей.

Простейшая конструкция

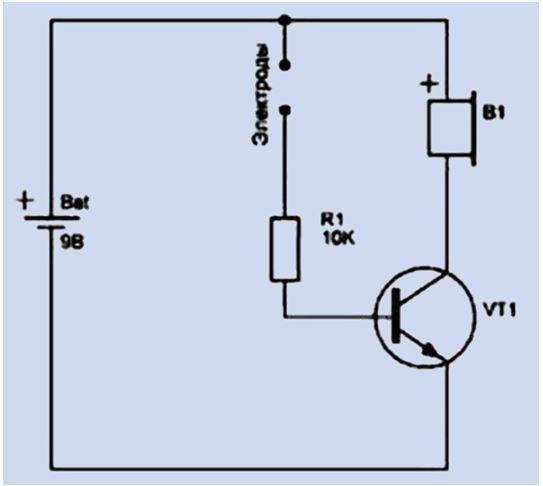

Ниже представлена принципиальная схема устройства, которое можно собрать за считанные минуты.

Главным элементом выступает транзистор VT1 (BC515, 517 или 618). С него питание поступает на динамик B1 (обычная «пищалка» со встроенным генератором). Конкретно под эту схему нужно использовать крону (9 вольт), также существуют ее разновидности под 3 и 12 вольт.

С регулятором чувствительности

Усложним немного предыдущее устройство, добавив функцию подстраивания чувствительности. За это будет отвечать переменный резистор — в зависимости от положения его стержня прибор будет настроен на срабатывание уже при появлении слабого испарения на поверхности датчика воды (влажности) или же только при полном ее погружении в воду.

Как видно, в схеме отсутствуют сигнальные детали (динамики, светодиоды). Ток с транзистора подается на реле типа РЭС60, а затем с его контактов передается исполнительному устройству, коим может быть система «умный дом», GSM-передатчик, аварийный электромагнитный клапан и так далее.

В качестве датчика влажности, который будет использоваться и в дальнейшем, выступает горизонтальная гетинаксовая пластина с двумя электродами, разделенными изоляционной дорожкой. Такая, как на картинке:

На микросхеме LM7555

Теперь перейдем к более сложным приборам, в которых задействованы интегральные микросхемы. Первая принципиальная схема в двух вариантах размещена на следующем рисунке:

В верхнем варианте предусмотрено 2 типа оповещения о протечке — светодиодная индикация и звуковое сопровождение. В нижнем — только светодиодная индикация. Себестоимость всех деталей, включая микросхему-таймер LM7555, не превышает $0,5.

На микросхеме К561ЛН2

А устройство на базе К561ЛН2 обладает еще более высокими показателями чувствительности и надежности.

F1 — датчик влажности, в сухом состоянии поддерживающий транзистор VT1 закрытым. Как только на первый попадет вода, второй откроется, запустив звуковую сигнализацию.

Какой датчик протечки воды лучше купить

Выбирая умный прибор прежде всего нужно обратить внимание на основные факторы, которые гарантируют надежность всей системы. Лучше если датчик будет работать бесперебойно и постоянно сохранять режим питания, что может обеспечить резервный компонент

Также, не лишним будет сразу проверить громкость сигнализации, время срабатывания и скорость, с которой устройство подаст сигнал на основной контроллер или приложение. Качество сборки, функционал и гарантийный срок эксплуатации прибора тоже служат важными критериями, по которым нужно делать выбор в пользу того, или иного устройства. Учитывая всех представленных номинантов и их параметры эксперты рейтинга отмечают следующие модели:

• Среди датчиков протечки воды с оповещением лидирует Digma DiSense W1 — прибор с громкой сигнализацией, длинным щупом и управлением через смартфон.
• Устройством с моментальной реакцией и отличными техническими параметрами назван беспроводной Ajax Leaks Protect, который имеет аутентификацию для защиты от подлога, большой гарантийный срок и ресурсоемкие батарейки.
• А среди проводных приборов с низким потреблением энергии выделяется Neo Coolcam, который способен работать с разными контроллерами и размещается даже в труднодоступных местах.
• Rubetek RS-3220 – простое устройство с возможностью подключения системы оповещения через Wi-Fi.

Таким образом, эксперты определили лучшие датчики, подходящие под разные условия эксплуатации. Однако при выборе лучше ориентироваться на собственные правила комфорта и ожидания от техники.

Сборка датчика протечки воды своими руками

Благодаря простому механизму соорудить проводной датчик можно своими руками. Течеискатель состоит из простых элементов, которые могут быть под рукой. Может, кое-что придется прикупить, но стоимость прибора все равно мелочная. Стоит понимать, что самодельная система только сигнализирует о проблемы, перекрыть воду она не сможет.

Необходимые материалы для работы:

1. Батарейка на 3 В – применяется устройство CR1632;
2. Транзистор BC816 или BC517 с NPN составной;
3. Резистор на 1-2 МОм;
4. Пьезоизлучатель в комплекте с генератором;
5. Пластиковая бутылка.

Процесс сборки предусматривает пошаговую инструкцию. Сначала потребуется ознакомиться со схемой конструкции. Дальше резистор припаивается к пьезоизлучателю. Затем подключается транзистор. Схема соединяется с батарейками с помощью синей изоленты.

Для создания корпуса потребуется большая бутылка, с которой срезают горлышко. Дно выполняется с одной из сторон бутылки, которую закрепляют с помощью клея. Потребуется выполнить 2 отверстия для вставки корпуса. В крышке также проделываются отверстия для пьезы. Накручиваем крышку на горлышко и проверяем работоспособность системы.

Датчик протечки воды – это надежная защита от потопа в доме. С помощью включения и отключения можно контролировать ее работу. Сам механизм может отличаться в зависимость от производителя, но основные элементы остаются неизменными. Интересно, что примитивный датчик можно соорудить своими силами. Для этого не нужно обладать особыми знаниями и материалами.

Датчик защиты от протечек: преимущества

Новейшие системы имеют много преимуществ:

1. Охранные приспособления довольно легко устанавливаются на объекте. Дополнительных лишних действий для установки не требуется.
2. При срочной необходимости можно купить дополнительное оборудование и установить на объекте.
3. Быстрая и функциональная система оповещения. Владелец недвижимости моментально может узнать о состоянии своего имущества и предотвратить неожиданной протечки.
4. Индивидуальный подход к каждому потребителю. Не используются типичные схемы и решения. К каждому потребителю индивидуально прорабатываются схемы установки.
5. Работники Центральной системы круглосуточно наблюдают за поступающими запросами, а также в любой момент времени готовы приехать в место назначения за десять минуть и устранить проблему.
6. Проводное соединение между датчиками.
7. Возможность обслуживать сразу несколько датчиков.
8. Настройка происходит с помощью смартфонов.
9. Сигнал об опасности сразу после 20 секунд после срабатывания тревоги.

Устройство является недорогим и незаменимым в местах, где высокий риск протечки воды.

Далее рассмотрим один из самых популярных и востребованных продуктов от немало известной фирмы Xiaomi. Данная компания предлагает свой датчик протечки воды Aqara Flood Sensor для посудомоечной и стиральной машин в квартире или доме.

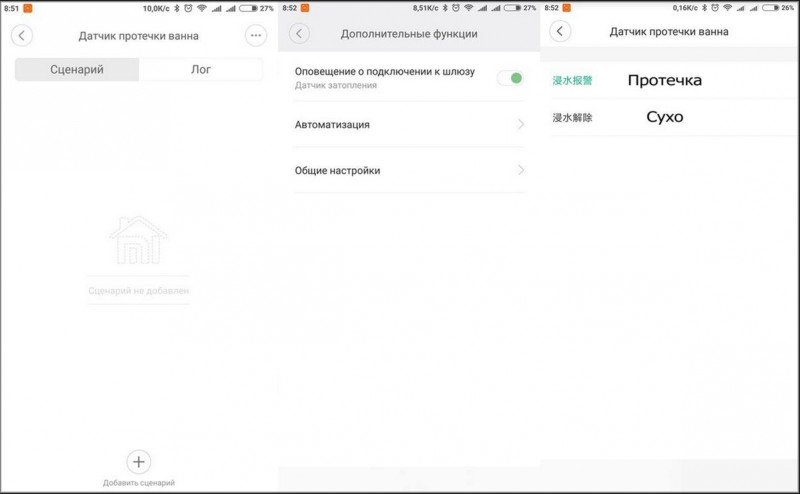

Интерфейс датчика протечки Xiaomi

Интерфейс плагина, благодаря которому можно управлять прибором, отслеживающим утечку воды, содержит следующие вкладки:

• «Сценарии», где находятся настроенные пользователем варианты реакций на триггеры;
• «Лог», куда заносятся данные о срабатывании устройства.

В верхнем углу справа есть еще одна кнопка, благодаря которой можно перейти на вкладку «Дополнительные настройки». Здесь пользователю доступен переключатель, активирующий сигнализацию на шлюзе, если произошла протечка воды.

В случае срабатывания прибора на шлюзе появится красная индикация и оповестит о неполадках звуковым сигналом.

Прибор от Сяоми отличается надежностью и стабильностью, ложных срабатываний у этих девайсов практически не случается, потому рекомендуется оставить переключатель сигнализации в активном состоянии.

Вкладка «Автоматизация» предоставляет доступ к настроенным сценариям. «Общие настройки» дают возможность подобрать прибору новое имя в системе или же перенести группу устройств.

В условиях срабатывания у пользователя два варианта решения:

• «Обнаружена утечка воды»;
• «Неполадка устранена».

Даже если интерфейс русифицирован не полностью, разобраться в этом не составит труда.

При обнаружении утечки воды на смартфон пользователя приходит автоматическое уведомление. Дополнительно прописывать этот момент в сценариях не требуется.

Сяоми предлагает настроить звуковое оповещение шлюза, установив специальный рингтон, который будет относиться именно к протечкам. Для этого нужно отключить оповещение в «Дополнительных настройках» и добавить на шлюз дополнительный рингтон. Это делается во вкладке «Настройки рингтона». Можно выбрать одну из имеющихся настроек звука и подтвердить действие кнопкой «Добавить». Допускается даже запись с диктофона или мелодия из памяти смартфона.

Сценарий может выглядеть так:

• выполняется условие — наличие протечки;
• запускается инструкция — проигрывается звонок и включается подсветка.

Второй сценарий настраивается для ситуации, когда протечка устранена, при выполнении условия подсветка шлюза отключается.

Иные сценарии можно настроить самостоятельно по аналогии с описанными.

Датчик протечки на микросхеме LM7555

Этот радиоэлемент является аналогом микросхемы LM555, только с меньшими параметрами потребления энергии. Информация о наличии влаги поступает с контактной площадки, обозначенной на иллюстрации, как «датчик»:

Для повышения порога срабатывания, ее лучше выполнить в виде отдельной пластины, соединенной с основной схемой проводами с минимальным сопротивлением.

Оптимальный вариант на фото:

Если вы не хотите тратить деньги на покупку подобного «концевика», его можно вытравить самостоятельно. Только обязательно покройте оловом контактные дорожки, для повышения коррозийной устойчивости.

Как только между дорожками появляется вода, пластина становится замкнутым проводником. Через встроенный в микросхему компаратор начинает протекать электрический ток. Напряжение быстро возрастает до порога срабатывания, при этом открывается транзистор (который выполняет роль ключа). Правая часть схемы — командно исполнительная. В зависимости от исполнения, происходит следующее:

1. Верхняя схема. Срабатывает сигнал на так называемом «бузере» (пищалке), и светится опционально подключенный светодиод. Есть еще один вариант использования: несколько датчиков объединяются в единую параллельную схему с общим звуковым сигнализатором, а светодиоды остаются на каждом блоке. При срабатывании звукового сигнала, вы безошибочно определите (по аварийному свечению), какой именно блок сработал.
2. Нижняя схема. Сигнал от датчика поступает на электромагнитный аварийный клапан, расположенный на стояке подачи воды. В этом случае, вода перекрывается автоматически, локализуя проблему. Если вас в момент аварии нет дома, потоп не случится, материальные потери будут минимальными.

Схему можно выполнить по макету печатной платы, которая одинаково подойдет как для LM7555, так и для LM555. Устройство питается от напряжения 5 вольт.

На самом деле, идеальный вариант — использование зарядного устройства от старой мобилки.

Себестоимость подобной самоделки не превышает 50–100 рублей (на покупку деталей). При наличии в запасниках старой элементной базы, можно свести затраты к нулю.

Корпус — на ваше усмотрение. При таких компактных размерах, найти подходящую коробочку не составит труда. Главное, чтобы от общей платы до контактной пластины датчика, расстояние было не более 1 метра.

Виды

«Антипротечки» воды классифицируются по базовым принципам:

• Поплавковый. Главная особенность 一 способность плавать на поверхности жидкости.
• Ультразвуковой. Использует свойство распространения звука в воде.
• Электродный. Он оценивает электропроводность жидкости в своей работе.
• Емкостной. Результат работы основан на чутком измерении емкости между параллельно установленными пластинами.
• Радарный. В основу данного вида легло изменение свойств потока при перемещении внутри трубопроводов и открытых руслах.
• Гидростатический. Такой тип определяет величину давления столба жидкости.

Установка датчика затопления от производителя

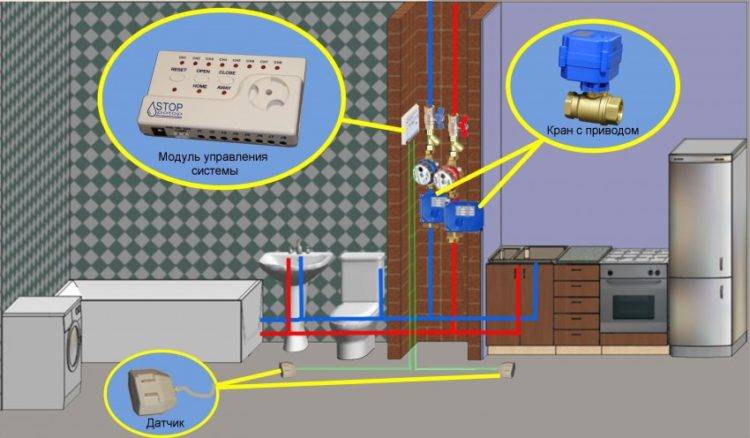

Сбор системы защиты не отличается сложностью. На стене устанавливается блок управления. Затем монтируются аккумуляторы. При необходимости совершают подводку питания.

Места расположения датчиков:

• Под ванной или душем;
• Под мойкой и унитазом;
• Под стиральными и посудомоечными машинами;
• За радиаторами;
• Сразу в точке ввода и монтажа счетчика.

Потом выполняют прокладку сигнального кабеля. Дальше подключают датчики к контроллеру. Если система беспроводная, то действие совершается с каждым датчиком.

Шаровой кран устанавливается на местах ввода горячей и холодной воды. Также он предусматривается на входе каждого стояка или на выходе котла, если система автономная. Сервоприводы соединяются с блоком управления. Для каждого отводят свой номер и программу.

На этом процесс монтажа окончен. Можно смело уезжать в отпуск, не боясь затопить соседей. Система достаточно надежная, в ее эффективности сомневаться не приходится.

Монтаж системы предупреждения протечки воды

Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.

Порядок проведения работ включает в себя:

• разметку точек монтажа;
• прокладку проводов;
• врезку кранов;
• установку определителей протечки;
• монтаж управляющего модуля;
• подключение и проверку системы.

Врезка шарового крана

Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.

Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.

Установка датчиков протечки воды

Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него. Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия

В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования

Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.

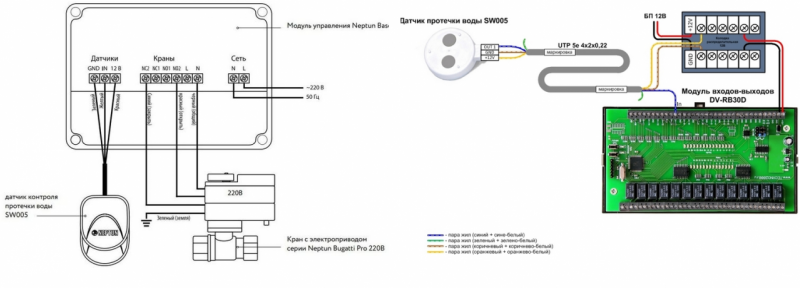

Схемы подключения датчика протечки воды.

При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.

Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.

Правила монтажа контроллера

Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.

Проверка работы системы

При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.

Как правильно подключать

Все современные системы антипотопа отличаются простотой сборки и возможностью самостоятельного монтажа. Собственно говоря, это своего рода конструктор, состоящий из отдельных частей, которые довольно легко соединить между собой специальными разъемами.

Порядок монтажных работ состоит из:

1. Составления плана размещения датчиков, кранов и места установки контроллера.
2. Проложить и подсоединить монтажные провода.
3. Врезка в систему трубопроводов отсекающих шаровых кранов с электрическим приводом.
4. Установка приборов учета расхода воды.
5. Установка датчиков протечки воды.
6. Навеска на свое место блока управления.
7. Подключение и проверка всей схемы.

Если у вводного патрубка на стояке присутствует врезной тип подключения то, например такая система как «Аквасторож», монтируется непосредственно к нему. Если нарезной — то может понадобиться переходник в виде нарезной гайки для соединения двух труб (муфта).

Но, в любом случае, резьбовые соединения необходимо обмотать ФУМ-лентой для герметизации. И таким образом присоединить электрозадвижку.

Это что касается водопроводной части.

Присоединение контроллеров у каждой системы может происходить по-разному. Поэтому советуем внимательно изучить инструкцию. В ней должны быть указаны места подключения разъемов и их маркировка по проводам.

Такая же маркировка есть и на проводных датчиках.

Присоединение беспроводных извещателей к контроллеру совершается автоматически.

Контроллеру не требуется дополнительных настроек — он готов к работе сразу после подключения и подачи электропитания.

Чтобы исключить появление случайных срабатываний водой, на панели управления находится регулятор задержки, которым можно установить время от момента попадания воды на контакты извещателя до момента отключения водоснабжения.

Если система снабжена дополнительным блоком для автономной работы, его монтируют уже в конце монтажа всей системы.

Зачем необходим датчик протечки воды

Первое и главное, что делает система защиты от протечек воды своими руками — предотвращает финансовые потери.

Имея элементарную звуковую сигнализацию, находясь дома, можно:

1. предотвратить порчу напольных и настенных покрытий;
2. уберечь проводку и бытовые приборы от коротких замыканий;
3. избежать накопления влажности;
4. предотвратить протекание воды на нижние этажи.

Справляться с задачей обнаружения влаги может как простейший датчик утечки воды своими руками, так и более сложное решение. К примеру, множество современных охранных систем комплектуются специальными сенсорами.

Как самостоятельно изготовить датчик протечки воды

Современный умный дом датчик протечки включает в обязательном порядке.

Однако такое громкое название системы не должно пугать. В роли умного дома сегодня способен выступать видеодомофон.

Функционал современных моделей включает обслуживание внешних датчиков и даже программирование работы бытовой техники.

Сегодня достаточно популярен датчик протечки воды Arduino. Это достаточно простое решение.

Для его реализации потребуется сам контроллер Ардуино, а также специализированный датчик, представляющий собой плоскую пластину с резистивными полосками. Он может контролировать не только протечку воды, но и падение капель дождя.

Необходимые материалы и компоненты

Чтобы построить простейший датчик протечки воды своими руками схема даже не понадобится.

Для сборки узла потребуется:

• батарея с напряжением до 3В, идеально по балансу емкости-нагрузочной способности подойдет CR1632;
• составной транзистор, подойдет распространенный BC816 или 517, продается в любом магазине радиодеталей;
• резистор на 1000 или 2000 кОм. От выбора данного элемента будет зависеть чувствительность, которую будет иметь защита от протечки воды своими руками.

Осталось подобрать сигнализатор. В его роли лучше использовать пъезоизлучатель. Его можно вытащить из старых электронных часов или приобрести в магазине радиодеталей.

Собранный с использованием перечисленных элементов датчик протока воды своими руками не требует настройки, поэтому экспериментировать с подбором других компонентов не рекомендуется.

Инструкция по изготовлению

Инструкция по сборке приводится для тех, чьи познания в электронике заканчиваются на пользовании паяльником.

1. По справочнику определяется коллектор-эмиттер-база транзистора.
2. Коллектор припаивается к одной точке подключения пьезоизлучателя. Или — точки соединяются проводом.
3. Между базой и эмиттером транзистора впаивается резистор.
4. Эмиттер соединяется с батарейкой.
5. Пьезоизлучатель припаивается ко второму контакту батарейки.
6. От базы отводится тонкий медный провод.
7. От точки пьезоезлучателя, припаянной к батарейке — отводится тонкий медный провод.

Все устройство спокойно поместится в крышечке от бутылки. Ответ на вопрос, датчик протечки воды как работает — звучит очень просто.

Отведенные тонкие медные провода располагаются на полу в местах возможного хода жидкости при аварии. Если они намокнут — баланс сопротивления системы нарушается и датчик начинает издавать звуковой сигнал.

Заключение

Сделать защиту от протечек воды своими руками — может каждый.

Датчик, состоящий всего из нескольких элементов достаточно эффективен. Однако более сложные и современные решения могут оказаться гораздо удобнее и функциональнее.

Например, можно установить датчики с беспроводной связью с контроллером. Или использовать системы, способные работать по Wi-Fi протоколу.

Область применения устройств контроля над протечками жидкостей

В быту датчики протечки устанавливают в комнатах, где присутствует вода. Это ванные комнаты, туалет и кухня. Протечки возможны и в системах отопления, поэтому их монтируют совместно с нагревательными приборами.

Что же характеризует работу контрольных приборов?

1. Приборы контроля над состоянием гидросистем в квартире потребляют совсем немного энергии в «спящем» режиме. На практике это энергопотребление не превышает значение 1-3 Вт.
2. В момент возникновения чрезвычайной ситуации исполнительные механизмы потребляют от 10-12 до 25-30 Вт. Это повышение потребления энергии длится в течение всего нескольких секунд, необходимых для того, чтобы перекрыть подачу воды или теплоносителя в системе отопления.
3. На промышленных производствах используют аналогичные приборы, электронный датчик уровня воды даст сигнал о резком изменении показателей.
4. Своевременно сработает защита, которая предотвратит аварию или иное вредное воздействие на станки и обслуживающий персонал.
5. Не только в производственных цехах работают приборы контроля над уровнем воды. В водохранилищах используются устройства, которые предупредят о возникающих проблемах – снижении или повышении уровня.

Своевременное оповещение и прекращение подачи воды или наоборот сброс через сливные устройства поможет предотвратить трагедию.

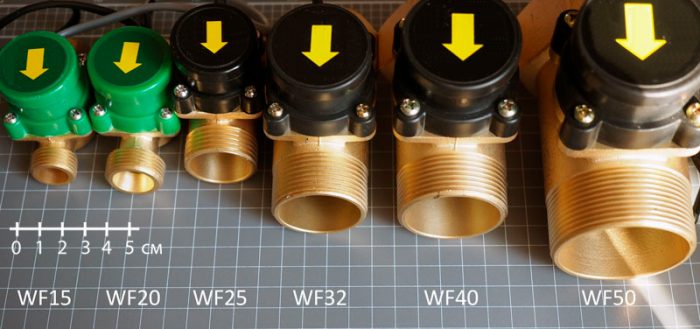

Предназначение датчика протока воды

Никого не обрадует выход из строя главной «движущей силы» любой автономной системы, в которой «работает» вода. Для обеспечения эффективной, беспроблемной работы насосного оборудования используют несколько дополнительных приборов, которые выполняют контроль, предотвращают возможные сбои и выход из строя насоса.

Среди них — термодатчик, реле давления и датчик протока воды. Герой этой статьи — последний из «трио» приборов. В первую очередь, он, как и другие вспомогательные устройства, — надежная защита от поломок. Датчик протока воды имеет и другие названия — датчик сухого хода (защиты), реле потока, контроллер насоса или блок управления.

Самая нежелательная ситуация для систем автономного отопления и водоснабжения — запуск насосного оборудования в тот момент, когда вода в трубопроводе отсутствует. Такую некорректную работу называют холостой работой, или «сухим ходом». Поскольку жидкость способствует охлаждению агрегата, и служит своего рода смазкой устройству, без нее неминуема авария.

Например, даже непродолжительное время в режиме сухого хода способно привести к снижению производительности

Если на проблему не обратить внимание вовремя, то в дальнейшем хозяева столкнутся с деформацией деталей конструкции, перегревом насоса и его последующей поломкой — с заклиниванием и выходом из строя двигателя

Когда реле протока необходимо?

Такие серьезные последствия существования без воды ожидают любой агрегат, они не зависят от типа работающих приборов. Перегрев и выход из строя одинаково грозит как поверхностному, так и глубинному оборудованию. Причин сухого хода есть несколько. К «провокаторам» относится:

• низкое давление в системе при отсутствии контролирующих устройств (реле давления);
• нарушение целостности какого-либо участка трубопровода (всасывающего патрубка);
• мусор, который скопился в трубе для откачивания воды;
• уменьшение количества воды в источнике;
• некорректный выбор мощности прибора;
• неправильно проведенный монтаж.

Автоматический датчик протока воды предназначен для того, чтобы не допустить таких ситуаций, обезопасить насосное оборудование от недостаточного количества жидкости. Эта простая конструкция измеряет параметры потока, контролирует их, поддерживает на одном уровне. Реле протока воды имеют небольшие габариты, такую же приемлемую цену. Они отличаются простотой монтажа, но позволяют защитить оборудование от поломок, от преждевременного износа, увеличить срок его эксплуатации, а также снизить потребление электроэнергии.

Польза прибора неоспорима, а есть ли у таких реле минусы? К сожалению, недостатки легко находятся у любой конструкции. В категорию слабых мест датчиков протока воды входит ослабление пружин со временем, оно потребует покупки нового прибора. Как говорят, такие устройства вообще довольно часто ломаются, а ремонт сложных моделей может обойтись дорого.

Всегда ли датчик нужен?

Когда можно обойтись без реле протока? Есть два варианта, когда этот прибор не является обязательным. Необходимости в монтаже нет, если:

• в системе используется маломощный насос, а скважина отличается высоким дебитом;
• во время работы насоса мастер находится рядом с оборудованием, поэтому сможет выключить агрегат, если уровень воды вдруг опустится ниже нормы.

Во всех остальных случаях установка прибора, держащего под «неусыпным» контролем поток жидкости, обязательна.

Классификация устройств

• По количеству вторичных защитных устройств на объекте (запорных аварийных кранов с электромагнитным приводом). Датчики протечки не должны перекрывать все водоснабжение, если запорные системы разнесены по потребителям. Локализуется только линия, на которой обнаружена протечка.
• По способу подачи информации об аварии водопровода (системы отопления). Местная сигнализация предполагает нахождение людей на объекте. Дистанционно передаваемая информация организуется с учетом оперативного прибытия владельца или ремонтной группы. В противном случае, она бесполезна.
• Способ оповещения: локальная звуковая или световая сигнализация (на каждом датчике), или вывод информации на единый пульт.
• Защита от ложных срабатываний. Как правило, точно настраиваемые датчики работают эффективнее.
• Механическая или электрическая защита. Пример механики — системы «Аква стоп» на подающих шлангах стиральных машин. Сигнализация на таких устройствах отсутствует, сфера применения ограничена. Самостоятельное изготовление невозможно.
