Каким должно быть давление в системе отопления частного дома

Установка максимальных показателей

Нормативы максимального давления в отопительной системе устанавливаются с учётом характеристик используемого оборудования и труб.

Например, для радиаторов применимы такие пределы: чугунные батареи — до 6 атм., пластиковые 2—4 атм. Слабыми местами считаются стыки элементов отопительной системы.

Установка максимальных показателей производится в следующей последовательности:

1. Опрессовка системы. Контур заполняется водой под давлением, превышающим рабочее значение в 2—2,5 раза. Во время проведения опрессовки контролируется изменение по манометру.
2. Проверка герметичности. Тестирование осуществляется в 2 этапа — холодное и горячее испытание. На первом этапе система заполняется холодной водой с минимальным рабочим давлением. В таком состоянии она выдерживается 2 ч. Если за это время показатели снизились не более чем на 0,2 атм., то можно говорить о хорошей герметичности. На втором этапе отопительный котёл включается на полную мощность и магистраль заполняют горячим теплоносителем с максимальным рабочим давлением. Изменение параметра контролируется манометром.
3. Установка рабочего давления. После завершения тестирования с помощью клапана сбрасывается избыточное давление, и устанавливается рабочее значение.

Тестирование системы на максимальных показателях помогает выявить проблемные места, в т. ч. утечки. Все нарушения сразу устраняют. Нельзя начинать эксплуатацию системы без устранения слабых мест.

Почему могут возникать перепады давления?

Как уже было сказано ранее, в многоэтажных домах рабочее давление может зависеть от количества этажей, а также от целого ряда других факторов.

Отклоняться от установленных норм показатели давления могут по следующим причинам:

Существует немало причин, которые могут негативно влиять на стабильность давления в общедомовой системе и его соответствие установленным нормативам

• Самой распространенной предпосылкой для снижения давления в старых домах является зарастание внутренних поверхностей труб и радиаторов известковыми отложениями и мусором.
• Давление может резко упасть при отсутствии электроэнергии в котельной, где установлены циркуляционные насосы. Не исключается и выход таких насосов из строя. И вообще — устаревшее, давно не меняющееся оборудование в котельных может привести к снижению КПД всей системы.
• Причиной часто становится появление утечки теплоносителя, то есть разгерметизация системы.
• Имеет значение и нормальная температура в помещении, где оборудован элеваторный узел, от которого идет «раздача» теплоносителя на стояки. При отрицательных температурах узел может отреагировать повышением давления в системе.
• Порой причина кроется в непродуманных действиях хозяев квартир. Это может быть самовольная замена труб с завышенным или, наоборот, зауженным диаметром, установка кранов на байпасах, монтаж дополнительных секций вратарей отопления или установка теплообменных приборов завышенной тепловой мощности, вывод радиаторов в лоджии или же на балкон.
• Врагом» нормальной работы системы всегда бывают воздушные пробки в радиаторах отопления, если хозяева не следят за своевременной проверкой и выпуском воздуха.
• Низкое качество теплоносителя центральной отопительной системы также может привести к нестабильности давления.
• Перепады всегда отмечаются при подготовительных работах перед отопительным сезоном, когда идет опрессовка системы. Аналогично — и после проведения ремонтных или модернизационных работ по замене радиаторов или участков трубопровода, при испытательных нагрузках, когда давление повышается в 0,5÷1,5 раза. Эти мероприятия производятся до начала отопительного сезона для заблаговременного выявления уязвимых участков системы, чтобы они не проявились позднее, в холодное время года. Вот тогда это станет настоящей проблемой, так как, проводя ремонт, приходится полностью отключать от отопления один или даже несколько домов.
• Гидроудары — кратковременное резкое повышение давления, которое невозможно предусмотреть. Поэтому, приобретая новые радиаторы, нужно изучить их характеристики, так как они должны иметь запас прочности. Так, если при опрессовке системы, давление поднимается до 10 атмосфер (бар), то нужно выбирать радиаторы, рассчитанные на 13÷15 атмосфер.

Контроль за давлением и температурой осуществляют общедомовой контрольно-измерительные приборы, стоящие в теплопункте (на элеваторном узле). При желании самостоятельно контролировать состояние своего участка системы отопления, эти приборы могут быть установлены и в квартире.  Их обычно ставят на входе теплоносителя в радиатор.

Рабочие характеристики батарей

Обилие различных радиаторов отопления, наводнивших современный рынок сантехники, буквально провоцирует потребителей на замену устаревшей морально чугунной теплотехники.

Критериями их выбора, в первую очередь, являются:

• материал,
• рабочее давление,
• паспортная тепловая мощность,
• внешний вид.

При этом совершенно не учитываются возможные сложности эксплуатации приобретаемого обогревательного устройства в составе непредсказуемой отечественной системы центрального отопления. Зарубежные производители красивых радиаторов из алюминия или стали совершенно не подстраховываются от гидравлических ударов, когда давление в батареях отопления подскакивает до 20−30 атм. коррозии внутренних полостей при выпущенной на полгода воде, от газообразования в алюминиевых радиаторах при протекании теплоносителя с примесями меди и резких перепадов температур. У них этих проблем просто нет, чего нельзя сказать о системах отопления наших многоэтажек.

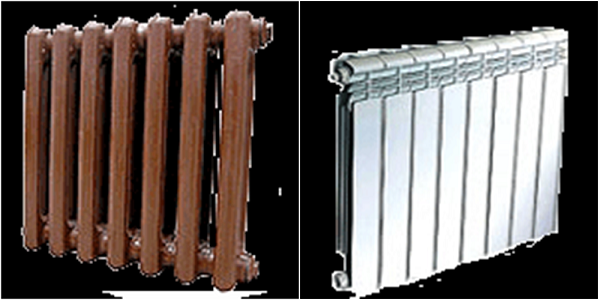

Характеристики чугунных радиаторов

• инертность к плохому качеству теплоносителя;
• рабочее давление — 9 атм. опрессовочное — 15 атм.;
• выдерживают температуру теплоносителя 120 0 С;
• недостатки — боится гидроударов.

Характеристики стальных радиаторов

• рабочее — до 10 атм.;
• температура теплоносителя — до 120 0 С;
• хорошо регулируется термовентилем;
• недостаток — коррозионно неустойчивы.

Характеристики алюминиевых радиаторов

• рабочее — до 6 атм. но для усиленных конструкций — до 10 атм.;
• хорошо регулируются термовентилем;
• недостаток — подверженность электрохимической коррозии и газообразованию, что приводит к образованию воздушных пробок.

Характеристики биметаллических радиаторов

• рабочее — до 20 атм. для усиленных конструкций — до 35 атм.;
• неплохая коррозионностойкость;
• температура теплоносителя — свыше 120 0 С.

Это важно! Собираясь приобретать новые радиаторы, не стесняйтесь обращаться в свою структуру ЖКХ, чтобы точно узнать значения рабочего и испытательного давлений в вашем доме. Раз в год оно подается, более высокое, чем рабочее, для выяснения слабых мест в системе. Оно может оказаться выше разрешенного для вашего нового радиатора

Оно может оказаться выше разрешенного для вашего нового радиатора.

• Надоели водонагреватели-бочонки? Купите плоский бойлер!
• Краткий обзор некоторых моделей водяных полотенцесушителей
• Производители трубчатых батарей отопления
• Немного об алюминиевых батареях отопления

Зачем поднимать давление

Напор в подающей магистрали выше, чем в обратной линии. Этот перепад характеризует эффективность работы отопления следующим образом:

1. Небольшой перепад между подачей и обраткой дает понять, что теплоноситель успешно преодолевает все сопротивления и отдает расчетное количество энергии помещениям.
2. Повышенный перепад давления указывает на увеличенное сопротивление участка, снижение скорости течения и чрезмерное охлаждение. То есть, наблюдается недостаточный расход воды и теплоотдача в комнаты.

Чтобы избежать высокого перепада на длинных ветвях теплоснабжения с большим количеством батарей, оснащенных термостатическими вентилями, в начале магистрали устанавливается автоматический регулятор расхода, как показано на схеме.

Итак, избыточное давление в закрытой отопительной сети создается по таким причинам:

• для обеспечения принудительного движения теплоносителя с нужной скоростью и расходом;
• чтобы контролировать состояние системы по манометру и вовремя ее подпитывать либо ремонтировать;
• теплоноситель под давлением разогревается быстрее, а в случае аварийного перегрева закипает при более высокой температуре.

Нас интересует пункт второй списка – показания манометра как характеристика исправности и работоспособности системы отопления. Именно они интересуют домовладельцев и хозяев квартир, занимающихся самостоятельным обслуживанием домашних коммуникаций и оборудования.

Причины падение давления и варианты решения

Падение давления может отрицательно сказаться на нормальной работе системы теплоснабжения. В данной ситуации вода перестаёт поступать в агрегат, и он автоматически отключается

Поэтому важно предусмотреть своевременное техническое обслуживание, осмотр и ремонт

Причины падения давления могут быть разными, рассмотрим наиболее распространённые из них.

Падает давление в системе при включении горячей воды

Данная неполадка является довольно распространённой. Такое явление объясняется особой конструкцией котельных агрегатов.

Как утверждают специалисты, что в действительности это просто манометр отражает некорректное значение. Падению  давления может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.

Для сведения! Если при открытии крана с горячей водой нормальная работа системы со временем не восстанавливается, значит, давление снижается, и проблема действительно существует.

Падает давление из-за протечек

Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.

Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.

Узлы, которые нужно осмотреть и проверить в первую очередь:

• соединительные фитинги;
• радиаторы;
• расширительные баки;
• двухконтурные котлы.

Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.

Воздушные пробки

Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.

Пониженное давление может возникать из-за воздушных пробок

Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.

Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.

Проблема с расширительным баком

Встречаются случаи возникновения проблем с расширительными баками. Здесь образуется разрыв либо ниппель может пропускать воздух. Внутренняя сторона бака состоит из двух отделений, разделённых мембраной. В одном отделении находится воздух, а другое заполнено теплоносителем. При нагреве жидкой рабочей среды происходит её расширение, и она с большей силой давит на мембрану. Мембрана, в свою очередь, влияет на сжатие смеси газов.

Когда оборудование функционирует длительное время, ниппель изнашивается и начинает пропускать воздух, что и приводит к снижению давления.

Проблема с расширительным баком может стать причиной изменения давления

Единственным разрешением данной неполадки является полная замена бака, однако, перед этим следует убедиться, что проблема кроется именно в этом, а не в протечке труб, радиаторов и завоздушивании системы.

Неисправность измерительного оборудования

Иногда диагностика системы на предмет целостности её составных компонентов может не дать результатов. Если вам так и не удалось обнаружить видимой причины, значит, следует задуматься о проверке исправности работы автоматики котла и контрольно-измерительной аппаратуры. Данное оборудование может сломаться и выдавать неправильные показания.

Определить данный вид неисправности самостоятельно достаточно сложно, поэтому лучше обратиться за помощью к специалистам. Проблема решается путём замены контрольно-измерительных приборов.

Трещины на теплообменнике в котле

На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.

В стенках теплообменника могут поваляться со временем микротрещины

Кран сброса теплоносителя не закрыт плотно

Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.

С этим читают

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

• объем системы отопления составляет 28 литров;
• размер расширительного бака для системы, заполненной водой 2,8 литра;
• размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком. Во фланцевых моделях покупают только мембрану

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Обратите внимание, что в некоторых котлах имеется расширительный бак. Если его объема достаточно, установка второго не требуется. Пустое устройство весит не так много, но заполненное водой имеет солидную массу

Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейне Сделать опорную площадку Бак на ножках можно установить на полу

Автоматическая подпитка системы

Второй узел, обеспечивающий поддержание избыточного давления в системе — устройство автоматической подпитки. Безусловно, подкачивать воду в систему можно и вручную, но это неудобно делать при больших объёмах утечки. Например, если в системе присутствует множество фитингов или есть бреши, через которые регулярно просачиваются микроскопические дозы теплоносителя. Также автоматическая подпитка практически незаменима для закрытых систем со специальным теплоносителем — без нагнетающего насоса попросту не удастся обеспечить достаточно высокого давления.

Первый тип устройств автоматической подпитки работает по принципу группы компрессорной автоматики. Реле высокого и низкого давления включают и выключают подпитку если давление в системе ниже или, соответственно, выше установленного порога. Такие устройства наиболее просты и дешевы, но обладают главным недостатком — они не учитывают температуру жидкости и степень её расширения.

Скажем, во время работы системы давление падает на 20–30% ниже рабочего, но при этом не достигает минимального порога, на которое настроено реле. В этом нет ничего удивительного, ведь калибровка реле происходит в холодном состоянии системы. Другой частный случай: при срабатывании реле включается подпитка, добавляя в систему порцию холодной, то есть ещё не расширившейся жидкости. Если расширительный бак имеет недостаточную вместимость, в итоге расширение теплоносителя приведёт к срабатыванию предохранительного клапана, часть теплоносителя будет сброшена, давление снова упадёт, снова включится подпитка и далее по кругу.

Описанный нюанс имеет значение для систем отопления, в которых содержится свыше 300 литров воды. Оптимально в таких случаях использовать цифровые дозаторы подпитки, которыми комплектуется большинство продвинутой котловой техники. Контроллер сделает необходимые поправки и добавит в систему строго определённое количество теплоносителя с учётом его температуры и способности к расширению. Как и обычные механические клапаны подпитки, электронный дозатор лучше подключать к подающей магистрали сразу после врезки в неё трубки-байпаса, чтобы избежать температурного шока теплоомбенника. На входной патрубок для теплоносителя рекомендуется установка грязевого или картриджного фильтра, узел инжекции подключается через шаровый кран.

Перепады и их причины

Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.

Если падает давление в системе отопления, это может быть вызвано такими причинами:

• появление течи;
• сбой настроек расширительного бака;
• выход из строя насосов;
• появление микротрещин в теплообменнике котла;
• отключение электричества.

Как повысить давление в системе отопления?

Расширительный бачок регулирует перепады давления

В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.

Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.

Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:

(Температурное расширение для воды (%)*Общий объем в системе (л)*(Максимальный уровень давления + 1))/(Максимальный уровень давление — Давление для газа в самом бачке)

К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.

Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.

Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.

Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.

Почему повышается давление в системе отопления?

Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:

• образования воздушной пробки;
• засорения трубопровода или фильтров;
• работы регулятора давления отопления;
• непрекращающейся подпитки;
• перекрытия запорной арматуры.

Как устранить перепады?

Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.

Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы .

Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.

Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.
