Как пользоваться мультиметром правильно

Как использовать мультиметр

Мультиметр отлично подходит для диагностики неисправности электрооборудования, однако важно знать основные правила эксплуатации. Тестеры отличаются по функциональности, внешнему виду, но можно дать общие рекомендации

Простые варианты для домашнего использования имеют стандартные функции и годятся для измерения напряжения, сопротивления, силы тока.

Вам это будет интересно  Прибор для поиска скрытой проводки

Все данные отображаются на экране, а измерения производятся щупом. Чтобы выбрать режим, нужно крутить поворотный механизм пока отметка не совпадет с надписью. На экране отображается вся необходимая информация, есть текст и значки. Распространенными считаются варианты на четыре заряда.

Тестеры на четыре заряда

Интересно! Значки показывают уровень заряда аккумулятора и выбранный режим.

Необходимо учитывать единицы измерения и тип цепи. Также предусмотрена кнопка включения-выключения прибора. При выборе определенного режима учитывается рабочий диапазон мультиметра

Обратив внимание на значения, можно заметить, что есть разделение для цепей постоянного и переменного тока. Установлены выделенные кнопки для замера сопротивления, проверки транзисторов и прозвона элементов

Прозвон элементов

При замере необходимо начинать с меньших единиц и продвигаться далее. На панели нет обозначения больших значений, поэтому используются сокращения. К примеру, проверяя сопротивление, рядом с отметками можно увидеть надписи — «микро», «мили», «кило», «мега». Таким образом удается избежать длинных значений. В случае с напряжением имеет смысл двигаться от большего к меньшему.

У стандартной модели есть разъём для подключения щупа. Чёрный провод является общим, а красный используется с целью замера силы тока, сопротивления, напряжения. Разъем постоянного тока обозначается как ADC, но китайцы используют сокращение — AC. Общий выход находится под надписью COM или встречается текст «common».

COM на мультиметровом устройстве

Источник питания

Несколько слов о батарейке: при ее большом разряжении тестер может врать, и весьма значительно. Например, при анализе розетки с 220 В может показать 300 или 100. Поэтому в первую очередь, если отклонения сильно удивляют, проверяют питание. Косвенным признаком такого нарушения работы также являются хаотические скачки показаний, даже когда щупами не касаются обслуживаемого объекта.

Можно купить перезаряжаемую (rechargeable) крону, если есть заряжающее устройство. Надо сказать, что и обычные батарейки некоторые пользователи успешно заряжают (хотя они не предназначены для этого), но на свой риск — такая процедура всегда не рекомендуется техникой безопасности. Аккумулятор может взорваться, впрочем, такой «взрыв» представляет собой слабый не опасный хлопок, с вытеканием электролитической жидкости.

Крону можно заменить блоком питания, наподобие как к зарядке смартфона, но на 9V — достаточно лишь подсоединить проводки его шнура, соблюдая полярность к контактам для батарейки в мультиметре. Для удобства можно на провод поставить обычный выключатель. Но такая доработка удобная, только если тестером пользуются вблизи розетки.

Отличие от стрелочных тестеров

Применение стрелочных тестеров — дело вкуса: некоторые пользователи считают, что движение стрелки более комфортно воспринимается глазами и мозгом. Но, конечно же, при этом уловить небольшие скачки значений органами зрения сложнее, поэтому погрешностей из-за самого такого недостатка отслеживания глазами указателя в итоге может быть больше.

Есть еще важный нюанс: для стрелочных тестеров надо соблюдать полярность контактов. Цифровой мультиметр не имеет такого нюанса — при неправильном порядке аппарат просто отобразит цифры со значком «−», такая особенность является штатным режимом, никак не испортит прибор.

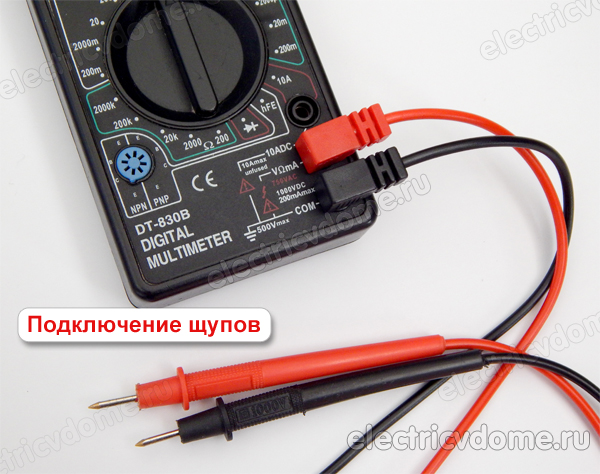

Подключение щупов

Щуп представляет собой металлический стержень с изолированной ручкой, он обеспечивает контакт между точкой измерения и мультиметром и соединяется с прибором проводом.

Рекомендация. Так как большинство мультиметров на нашем рынке китайские, то их щупы очень быстро выходят из строя – ломается провод. Желательно щупы изготовить самостоятельно – провод, сам щуп и штырь, который вставляется в гнездо мультиметра, можно купить на рынке или радиомагазине.

Кроме этого, можно изготовить дополнительный комплект щупов с наконечниками типа «крокодил» и увеличенной длиной провода — иногда это очень удобно.

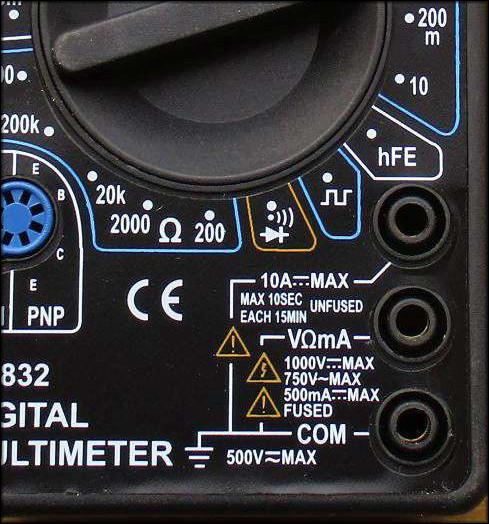

Разъемы для щупов

Разъем, обозначенный значком заземления и надписью COM, является минусовым, общим или заземленным – смотря от того, что измеряется. Обычно к нему подключается черный провод.

Разъем, обозначенный как VΩmA, предназначен для измерения сопротивления, напряжения, а также тока, величиной не более 200 мА, иначе может сгореть предохранитель, а в худшем случае – сам прибор.

Разъем, подписанный надписью 10А или 10 ADC (иногда и больше) предназначен для измерения силы тока в диапазоне от 200 мА до 10 А (до указанного значения).

Похожие материалы на сайте:

№16 Дмитрий 30.11.2016 12:25

здравствуйте,бу дьте добры подскажите как пользоваться вот таким прибором?что куда вставлять?какие батарейки подключать и тд?Универсальный авометр «Школьный». Завод «Физэлектроприб ор». Производство с 1950 года. — Универсальный измерительный прибор (авометр) — »Школьный» предназначен для измерения напряжения постоянного тока, от 0,2 до 500 вольт; напряжения переменного тока низкой частоты от 0,2 до 500 вольт; силы постоянного тока, от 10 мкА до 0,5 А; силы переменного тока от 100 мкА до 0,5 А; сопротивления, от 1 ома до 2 мегаом. Диапазоны измерений разбиты на четыре шкалы. При измерении сопротивлений пита ние осуществляется от 3элементов ФБС-0,25. Габариты прибора »Школьный» — 230х160х90 мм. Вес 1,3 кг.

Блок с разъемами

Прежде необходимо представить картинку этого модуля, чтобы в дальнейшем было понятно, про что идет речь:

Измерения производятся с помощью штеккеров (щупов), включаемых в соответствующие гнезда блока разъемов. Мультиметр, благодаря своей конструкции, позволяет производить измерения принципиально разного характера. В первую очередь следует различать задачи по определению напряжения и силы тока. Внутренние цепи прибора в этих двух случаях собираются по совершенно разным схемам.

Одно из гнезд является общим для всех режимов и называется соответственно — «COM» («Common»). В него всегда включают щуп традиционно черного цвета.

Задачи измерения сопротивления, температуры, индуктивности и тому подобные сводятся к процедуре определения напряжения. Для выполнения измерений в этих режимах второй (красный) щуп подключается к комбинированному гнезду, обычно обозначаемому «VΩHz» («вольты – омы – герцы»).

Если требуется узнать индуктивность или емкость, измерительный щуп также задействует это гнездо. При измерении температуры термопара тоже включается между гнездами «COM» и «VΩHz».

Определение тока требует, чтобы в измерительную цепь был включен измерительный шунт. При этом фактически измеряется напряжение, падающее на внутреннем шунте прибора.

Для того чтобы узнать токи умеренных величин (до 200 мА), черный штеккер, как обычно, подключают к гнезду «COM». Красный измерительный щуп втыкают в гнездо «mA».

Для измерения токов значительной силы (более 200 мА) требуется применять шунт очень малого сопротивления, способный при этом выдержать большой ток. Для таких измерений на мультиметрах особо выделяют гнездо «20 А».

Чтобы исключить возможность ошибочного включения щупов (например, в гнезда «мА» и «VΩHz»), производители многих мультиметров используют автоматически сдвигающиеся шторки, которые перекрывают неиспользуемые гнезда. Пример именно такой системы приведен на рисунке выше.

Стоит также упомянуть о защите приборов от перенапряжения (которое возможно при ошибочном включении). Как правило, все измерительные цепи защищены размещенными внутри мультиметра плавкими предохранителями. Однако гнездо «20 А» может иметь предупреждающую надпись «Unfused», что говорит о том, что именно это клеммное гнездо предохранителем не защищено.

На рисунке класс защиты прибора представлен следующими значками:

• 1000 V–;
• 750 V~;
• CAT IV 600 V.

Это означает, что прибор:

• способен измерять постоянное напряжение до 1000 В;
• переменное напряжение прибор может измерить до 750 В;
• при этом устройство гарантирует электрическую безопасность при работе в сетях напряжением до 600 В даже на участках ввода в здание.

Именно последний значок «CAT IV» определяет класс электробезопасности. Даже для использования в быту следует приобретать мультиметры классом защиты не ниже «CAT II». Если же на приборе вовсе нет значка «категория класса защиты», лучше отказаться от его приобретения.

Как пользоваться мультиметром, смотрите далее.

Есть различные измерительные устройства для работы в электрических цепях. Чтобы определить напряжение, ток, сопротивление, необходимо произвести настройки. DCV и ACV на мультиметре отображает тип цепи.

Виды мультиметров

Сегодня в магазинах электроинструмента можно найти два вида тестеров:

1. Аналоговый мультиметр для отображения результатов измерений использует стрелку, которая двигается по измерительной шкале. Все значения сопротивления, напряжения и тока уже обозначены на шкале, что часто вызывает неудобство и путаницу у начинающих пользователей. Несмотря на то, что цена на такие измерительные приборы достаточно низкая, они не пользуются особой популярностью;
2. В основном электрики (профессионалы и начинающие) выбирают цифровые тестеры. Они более удобны в эксплуатации, имеют дисплей, на который выводятся результаты измерений. Кроме этого, такие устройства обеспечивают более высокую точность замеров: их погрешность минимальна.

Именно электронный тестер мы и будем рассматривать сегодня. Цифровой мультиметр имеет множество моделей, но устройство и общий принцип работы остается неизменным.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Внешний вид мультиметра

Мультиметр – это универсальный прибор для измерения электрических характеристик, который объединяет в себе множество функций (в зависимости от модели). В минимальной комплектации такой прибор состоит из амперметра, вольтметра и омметра. В самом распространенном варианте он выполняется в цифровом виде портативного исполнения. Внешне имеет прямоугольную форму с дисплеем и поворотным или кнопочным переключателем функций. Для выполнения замеров к мультиметру подключаются два щупа (красный и черный) в строгом соответствии с маркировкой на приборе.

Краткое описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

Каждый прибор разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

• ACV или V~ – напряжение переменного тока;
• DCV или V- – напряжение постоянного тока;
• DCA или A- – сила постоянного тока;
• Ω — сопротивление на участке цепи или в электрическом приборе.

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра, количество гнёзд для подключения щупов, может быть различным. Подключать щупы для измерения электрических параметров сети необходимо в правильные гнёзда прибора. У большинства измерительных приборов маркировка гнёзд следующая:

• 10А- – для замера постоянного тока не превышающего 10 А (в это гнездо подключают красный плюсовой щуп);
• VΩmA или VΩ, V/Ω — в это гнездо подключают красный (плюсовой) щуп при определении напряжения, силы постоянного тока до 200 мА, для прозвонки диодов и цепей;
• COMMOM (COM) – общее гнездо для черного (минусового) щупа на всех типах мультиметров;
• 20А – такое гнездо существует не на всех моделях (чаще всего можно встретить на дорогих профессиональных устройствах), задача этого гнезда аналогична 10А-, но с пределом до 20 А.

Какие ещё могут быть кнопки

Помимо основных настроек мультиметра, он может иметь и дополнительные. Дорогие профессиональные устройства намного функциональнее бюджетных вариантов и позволяют специалисту производить следующие измерения:

• силы переменного тока (при наличии токоизмерительных клещей);
• целостность цепей (прозванивать), то есть проверять сопротивление сигнализируя о результатах с помощь звуковой или световой сигнализаций, а также показаниями на дисплее;
• тестирование работоспособности диодов (переключатель ->Ι-);
• параметров транзисторов (разъёмы и кнопки с обозначением hFE);
• ёмкости и индуктивности;
• температуры (для этого используется внешний датчик — обычно термопара).
• частоты (Hz).

Некоторые модели имеют дополнительные функции по индикации и обеспечению работы с устройством: подсветку, автоотключение питания и экономичный режим для аккумулятора, фиксирование результатов (кнопка hold) и запись в память устройства, выбор пределов измерений и индикацию по перегрузке и разряду батареи

Для безопасной работы с мультиметром важно, чтобы прибор имел определенную защиту при неправильном выборе предела измерений или режима работы. Обычно такая защита осуществляется с помощью плавких предохранителей и автоматических выключателей

Большинство качественных приборов от ответственных производителей имеет такую защиту.

Конструкция мультиметра и маркировка прибора

Внешне изделие выглядит как небольшая прямоугольная коробка с цифровым дисплеем в верхней части (количество сегментов жидкокристаллического дисплея обычно составляет от 3 до 7). Ниже находится круговой выключатель, вокруг которого расположены обозначения измеряемых параметров электрических сетей и проводки.

Англоязычные (и не только) производители используют следующие стандартные сокращения:

1. ACV (напряжение переменного тока) – переменное напряжение, это то же напряжение переменного тока;
2. DCV (напряжение постоянного тока) – постоянное напряжение (напряжение постоянного тока);
3. DCA (сила постоянного тока) – постоянный ток (измерение силы);
4. Ω – сопротивление электрической сети или устройства.

Также на управляющей панели надписи могут выглядеть как:

1. V- (постоянное) и V~ (переменное) напряжение;
2. A- (постоянный) и A~ (переменный) ток;
3. Ω – сопротивление.

Гнезда для щупов обозначаются как:

1. 10А – для измерения постоянного тока в пределах 10 А. Подключается плюсовый (красный) щуп;
2. VΩmA или VΩ, V/Ω – для оценки сопротивления, напряжения, силы тока до 200 мА, прозвонки диодов и проводов. Подключается плюсовый щуп;
3. COMMOM (COM) – общий, в него подключается минусовый (синий или черный) щуп.

Если модель допускает измерение тока свыше 10 А, может присутствовать четвертое гнездо для плюсового щупа с маркировкой 20 А max.

В «инструкциях для чайников» почти всегда упоминаются цвета щупов: красный «плюс» и черный «минус».

В зависимости от исполнения устройство может быть ударопрочным, влаго- или водостойким, пыленепроницаемым, оснащено дополнительными щупами для практического использования в различных типах электропроводки и электрических устройствах.

Инструкция по эксплуатации

Ответ на вопрос «как пользоваться мультиметром» не сложен. Нужно подключить щупы к прибору, выбрать поворотным регулятором тип измерений и провести их, касаясь чувствительными стержнями интересующих мест электронной схемы, или клемм источника питания. Главное, не забыть установить батарейки в сам пробник.

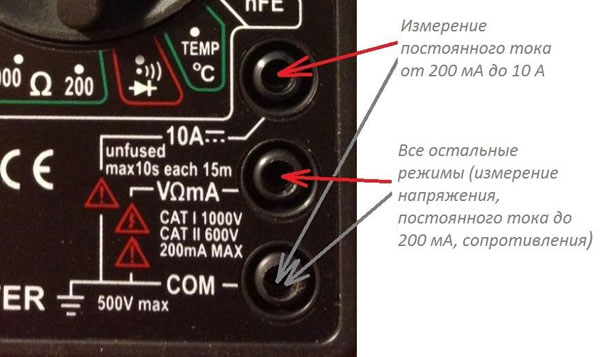

Разъемы и пределы по силе тока

У мультиметров DT-832, на корпусе, размещены два разъема для подключения тестирующего щупа и один объединяющий электрическую массу. Разница между первыми двумя в силе измеряемого постоянного тока и наличии защиты. Выбор требуемого, производиться в зависимости от возможных максимальных значений по амперам тестируемой схемы и их соответствие пределам, указанных числами, рядом с разъемом. Для верхнего это 10 А, у расположенного ниже обычно до 500 мА. Если допустимо по пределу тока, рекомендуется использование среднего разъема. Он защищен от превышения характеристики плавким предохранителем, о чем говорит надпись «FUSED» рядом.

При форс-мажорных обстоятельствах, выйдет из строя только сменный блокирующий короткое замыкание элемент, а не сам пробник целиком. Разъем 10 А не имеет такой защиты, и при протекающем токе силой свыше указанной, сгорит уже сам тестер.

Второй щуп не меняет свое положение и всегда остается подключенным к «земле» мультиметра. Разъем обозначается соответствующим электротехническим знаком и надписью «COM». Текст рядом с ним, о 500 В (может быть иным) касается нарушения полярности. Если по настоящей линии пройдет фаза переменного тока или «+» постоянного, с напряжением по вольтам более указанного, — последствия непредсказуемы.

Цветовая дифференциация проводов безразлична, но классически используется черный для земли и красный в отношении тестового.

Соединение измерителя с линией или источником питания

В зависимости от характеристики, которую измеряют, существуют три варианта соединения цифрового мультиметра с тестируемой линией, или проверяемым элементом. Напряжение в вольтах определяют параллельным подключением пробника к цепи, силу постоянного тока — размещая его последовательно перед нагрузкой, и сопротивление непосредственным касанием контактами щупа выводов потребителя.

Положения регулятора

Поворот переключателя указывает цифровому мультиметру DT-832 на необходимый режим работы, пределы измеряемого тока, и желаемую к получению показаний точность. Коротко, их можно продемонстрировать таблицей:

Наименование/изображение	Описание
Группа «DCV», еще обозначаемая знаком «V»	Измерение напряжения постоянного тока от 200 мВ до 1000 В
Группа «ACV», еще помечаемая, как «V~»	Изменение напряжения переменного тока с ограничением в 200 В или до 750 В.

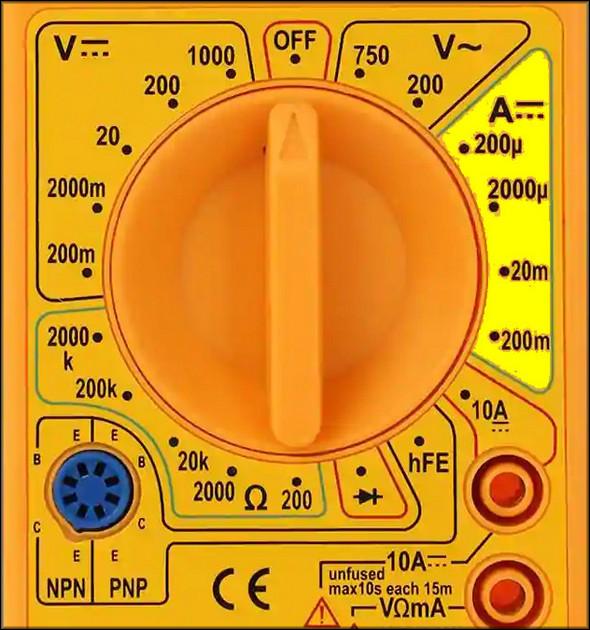

Группа силы тока «A==»	Измерение силы постоянного тока от 2000 мкА до 200 мА. Соединение со схемой мультиметра производиться последовательно, перед нагрузкой.

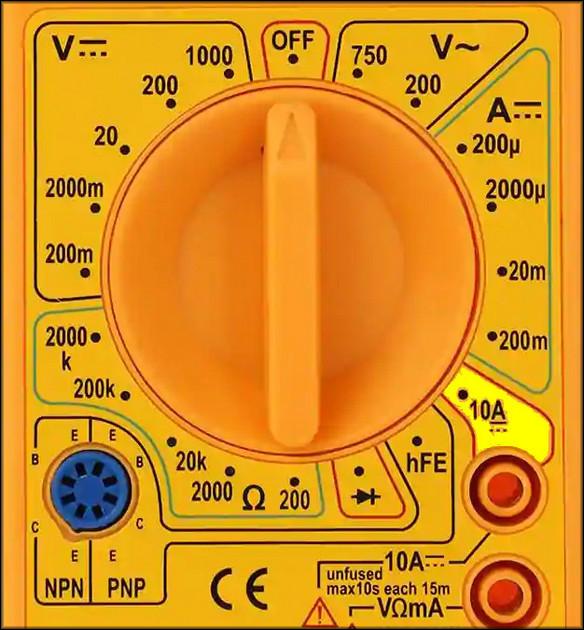

Положение «10 А»	Измерение силы постоянного тока до 10 А. Используется отдельный, не защищенный предохранителем разъем

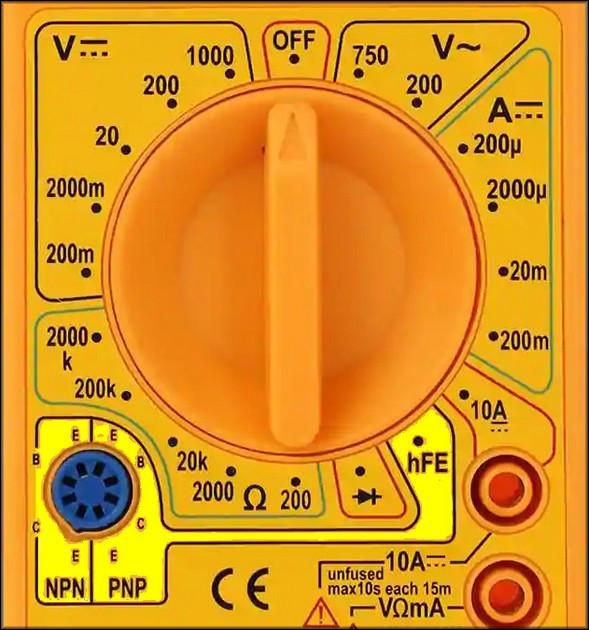

Проверка транзисторов «hFE»	Мультиметр показывает коэффициент усиления полупроводникового элемента p-n-p или n-p-n
Сектор проверки диодов и линий	Если линия прохождения тока между щупами цела, мультиметр подаст звуковой сигнал. То же самое касается диодов. К последним становиться применима, и функция определения контактных сторон. Ток будет идти только в случае подключения щупа земли к катоду, а тестового к аноду.
Определение сопротивления. Обычно помечается «Ω» (омега)	Определение сопротивления участка цепи от 200 Ом до 2 МОм.
Сектор «Temp °C» (при наличии)	Специальным щупом можно узнать температуру окружающей его среды. Мультиметр отобразит ее в градусах Цельсия.
Сектор генерации сигнала (при наличии), отмеченный квадратичной волнистой линией	Мультиметр начинает выдавать на щупы прямоугольный импульс с характеристикой частоты 50 Гц и напряжением в 5 В.

Техника безопасности

Правила:

• Обязательно стоит прочитать инструкцию к прибору.
• Нужно избегать прикосновений пальцами к деталям. Человеческое тело обладает собственным сопротивлением, которое может испортить точность измерения.
• Мерить нужно в непроводящих тока перчатках. Если таковых нет, подходят плотные прорезиненные модели.
• Если в месте замера повышенная влажность, не стоит его проводить.
• Когда ведется измерение, нельзя переключать режимы.
• В случае механического повреждения или при деформации оплетки проводов и щупов, использовать прибор нельзя.

Мультиметр, доступный и простой прибор для бытового использования. Он позволяет точно проводить замеры параметров. Это способствует безопасной и удобной работе с электросетью, а также обеспечивает исправность бытовой техники.

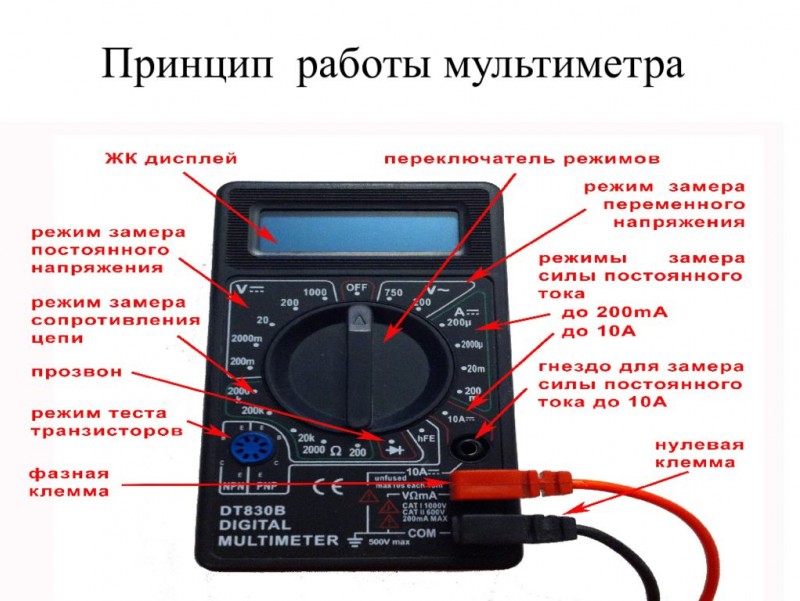

Принцип работы

Работает мультиметр благодаря двойному интегрированию, аналого-цифровому преобразователю, в котором входной сигнал равен опорному. Для показания величины электропараметра измеритель нужно подсоединить к схеме или ее компоненту. Данные подсоединения выполняются с помощью набора проводов. Черный провод общий, а красный — положительный. Один конец провода содержит подключаемую в гнездо вилку. Другой конец используется, чтобы создать контакт со схемой или ее померенным компонентом. Для измерения постоянного тока прибор должен иметь последовательное включение. Поскольку напряжение одинаково во всей схеме, оно будет находиться на измерителе.

Принцип работы измерительного прибора
