Как своими руками сделать стремянку, инструкции по изготовлению и чертежи

Содержание:

Самодельная стремянка из профиля

Конструктивно этот вид стремянок очень похож на те экземпляры, которые сегодня можно встретить практически в любом хозяйственном магазине. Единственное отличие – изготовлена она не из алюминия, а из профильной трубы. Данный материал очень хорош тем, что благодаря своему сечению, меньше подвержен изгибам, довольно легкий (если сравнить с деревом), плюс приобрести несложно, благо в продаже есть широкий выбор абсолютно любых размеров.

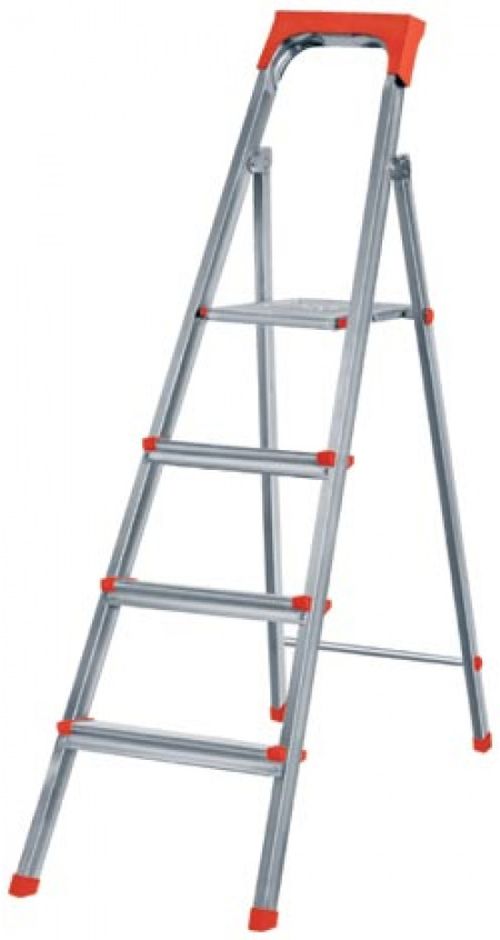

Стремянка из алюминия

Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая. Если посмотреть на фото стремянки из профиля, изготовленной своими руками, и на «магазинную», то можно увидеть одно существенное отличие – на второй имеется множество ребер жесткости. Это все для того, чтобы усилить лестницу, потому как алюминий сам по себе легкий и мягкий металл. На профиле хоть и нет таких ребер, прочность не страдает, так как труба тяжелее и не так подвержена деформации.

Деревянная стремянка: завершающие штрихи изготовления

Вот уже до окончания работы остается совсем немного – лишь обустроить верхнюю площадку и установить специальные ограничители, которые не допустят того, чтобы лестница разъехалась на большее расстояние, чем было предусмотрено. Что касается изготовления площадки, данный процесс не вызовет трудностей. Ее понадобится лишь выпилить из какого-либо материала, к примеру, из фанеры. К тому же ее предстоит закрепить на верхней ступени конструкции подвижным методом. Для этого отличным вариантом станут стандартные петли.

Одним из последних этапов изготовления является фиксация «башмаков»

Чтобы площадка могла одновременно выполнять и функцию удерживания, с противоположной стороны следует установить специальную защелку, которой она будет цепляться за верхнюю ступень второй лестницы. Выбирая ограничители, можно отдать предпочтение элементарным лямкам, которые связывают между собой лестницы внизу. Необходимо просто установить конструкцию в рабочее положение и скрепить нижнюю часть посредством пластичного троса.

Независимо от того, что именно было решено конструировать своими руками: табурет-стремянку либо полноценную конструкцию из дерева – все элементы изделия непременно должны подвергаться шлифовке и обработке специальными растворами.

Прежде всего посредством наждачной бумаги предстоит отшлифовать все детали, к которым будут прикасаться руки человека. Поверхности должны приобрести такую гладкость, чтобы в процессе эксплуатации лестницы вероятность загнать занозу была целиком исключена. К тому же необходимо осуществить зачистку поверхностей в том случае, если они поддались поражению плесенью.

Как продлить жизнь готовым изделиям: особенности защиты

Чтобы придать деревянному табурету-стремянке стойкость к внешним воздействиям, изделие следует пропитать специальным составом – морилкой. Данное средство выступает в качестве антисептика, препятствует гниению, а также появлению на поверхности древесины плесени.

Для защиты древесины стремянки используют морилку, краску, олифу, а также другие антисептические пропитки

Прежде всего древесину необходимо обработать антисептической пропиткой, которая станет надежной защитой от гниения и создаст пленку с водоотталкивающим эффектом. Оптимальным решением является покрытие лаком. При этом лучше стараться не задевать точки креплений. Что касается краски, она будет уместна далеко не всегда, а лишь сгодится в качестве варианта на крайний случай. Если сделать все правильно, стремянка будет радовать на протяжении не одного года.

Основываясь на вышеизложенных рекомендациях, можно сделать вывод, что привести изделие в рабочее состояние вовсе не сложно. Точно по такому же принципу можно сконструировать по чертежу своими руками стремянку из профильной трубы. Разница между ней и деревянной лестницей заключается лишь в материалах, а также необходимых для работы приспособлениях и методе соединения частей конструкции.

Таким образом, изготовить лестницу либо табурет-стремянку своими руками, чертежи которых заранее заготовлены, не составляет никакого труда

Главное – принять во внимание все существующие нюансы дальнейшей эксплуатации конструкции и корректно подобрать габариты всех деталей. Выше представлены способы изготовления нескольких наиболее легких и доступных для конструирования изделий

Творчески подойдя к процессу их обработки, можно получить оригинальную и невероятно красивую конструкцию.

Как выбрать?

На выбор алюминиевых лестниц влияет несколько параметров, и это не только разновидность конструкции

Во внимание стоит принимать ее габариты, число секций и ступенек, а также завод-изготовитель. Рассмотрим более подробно каждый из этих параметров

Размеры

От этого параметра будет зависеть максимальная высота, на которой будут проводиться работы. Самой короткой является модификация 2 метра с широкими ступенями. Такие конструкции оснащаются различным числом перекладин, но в основном их количество не превышает 8 штук. Такие установки идеальны для использования в быту.

Следующая размерная линейка лестниц представлена моделями с длиной 4, 5 и 6 м. Такие вариации пользуются наибольшим спросом. Большинство представленных моделей в этом размере – трансформеры. Конструкции 6 метров используются как в быту, так и для профессиональной деятельности.

Далее идут длинные конструкции, которые имеют высоту 8, 9, 10, 12 и 14 метров. В отличие от предыдущих, эти модификации бывают только приставными – такая особенность продиктована правилами безопасности. В основном это раздвижные варианты, представленные в различных типоразмерах.

Количество секций и ступеней

Многосекционные модели представлены конструкциями с различным количеством секций – их может быть от 1 до 4. Односекционные варианты используются на высоте, превышающей 5 метров. Самые распространенные типы таких лестниц 1х8 и 1х12 (первое число указывает на количество секций, второе обозначает число ступеней).

Двухсекционные лестницы также входят в хит продаж. Эти конструкции универсальны. Они включают пару секций одинаковой длины, которые выдвигаются или раскладываются за счет шарнирного механизма. Самые популярные варианты двухсекционных лестниц 2х9 и 2х7. Такие изделия подойдут для фасадных или кровельных работ во дворе, а также для профессиональных строителей. Для внутренних работ в квартире или частном доме такие варианты не подходят.

Помимо этого, есть 3-х и 4-секционные алюминиевые лестницы. Они подойдут для эксплуатации на различных производствах. Складываясь, такие конструкции по размерам не превышают габаритов обычных стремянок. В разложенном виде они образуют длину от 3,5 до 15 метров. Такие изделия используются в качестве приставных лестниц или помостов. Самые популярные трехсекционные модели 3х12, 3х10, 3х7.

Также стоит обратить внимание на ширину ступенек. Чем длительнее работы, тем более габаритные перекладины должны быть

Немаловажным будут и комплектующие, такие как предохранительные клапаны, системы автоматической фиксации, заостренные наконечники

Немаловажным будут и комплектующие, такие как предохранительные клапаны, системы автоматической фиксации, заостренные наконечники.

Производители

Выбор производителя также немаловажен. Для экономии бюджета можно присмотреться к моделям отечественного производства. Нужно выбирать известные и зарекомендовавшие себя торговые марки. Не стоит отдавать предпочтение производителям, предлагающим самые дешевые решения. Как правило, они предлагают низкокачественные лестницы, которые не выдерживают заявленных производителем нагрузок, быстро деформируются и приходят в негодность.

Ниже представлен рейтинг популярных производителей, основанный на мнении покупателей:

  • Stairs (Россия);
  • Krause (Германия);
  • «Эйфель» (Россия);
  • ITOSS (Словакия);
  • Kroft (Россия);
  • Dogrular (Турция).

О том, как выбрать алюминиевую лестницу, смотрите в следующем видео.

Самодельная стремянка из профиля

Конструктивно этот вид стремянок очень похож на те экземпляры, которые сегодня можно встретить практически в любом хозяйственном магазине. Единственное отличие – изготовлена она не из алюминия, а из профильной трубы. Данный материал очень хорош тем, что благодаря своему сечению, меньше подвержен изгибам, довольно легкий (если сравнить с деревом), плюс приобрести несложно, благо в продаже есть широкий выбор абсолютно любых размеров.

Стремянка из алюминия

Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая. Если посмотреть на фото стремянки из профиля, изготовленной своими руками, и на «магазинную», то можно увидеть одно существенное отличие – на второй имеется множество ребер жесткости. Это все для того, чтобы усилить лестницу, потому как алюминий сам по себе легкий и мягкий металл. На профиле хоть и нет таких ребер, прочность не страдает, так как труба тяжелее и не так подвержена деформации.

Инструменты, необходимые для изготовления стремянки своими руками

Здесь понадобится немного мастерства и умения, так как придется пользоваться:

  • электросваркой;
  • болгаркой;
  • дрелью;
  • обычными инструментами вроде рулетки, маркера и уголка.

Перед началом работы запаситесь электродами и дисками по металлу для болгарки, потому что при изготовлении и монтаже стремянки придется много резать материала. Также необходимо подумать о своей безопасности: надеть при резке специальные очки, ведь мелкой металлической стружки будет достаточно; используйте маску при работе со сваркой, так как можно серьезно повредить зрение.

Изготавливаем лестницу своими руками

Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.

Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.

Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.

Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

Лучше или хуже аналогов?

Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.

Оставьте свой комментарий:

Гостевая книга:

Статья ни о чём, много воды, мало конкретики. Тот, кто умеет работать болгаркой и сваркой, в ней не нуждается. А офисный планктон пойдет и купит стремянку в леруамерлене или оби.

Породы дерева

Что касается выбора породы древесины, то здесь все зависит от ваших финансовых возможностей, общего интерьера комнаты и личных пожеланий.

Внимание: при выборе древесины обязательно обратите внимание на ее внешний вид. На пиломатериалах не должно быть синих пятен, следов от жучков, трещин и других видимых дефектов.. Также, выбирая натуральное дерево, стоит учитывать, что все его породы делятся на:

Также, выбирая натуральное дерево, стоит учитывать, что все его породы делятся на:

  • прочные: акация, тис, фисташковое дерево;
  • мягкие: сосна, можжевельник, липа, ольха, осина;
  • твердые: дуб, бук, орех.

Справка: с твердыми сортами могут возникнуть проблемы при распиле в домашних условиях.

Существует огромное количество пород древесины, которые часто используются при изготовлении мебели. Самыми популярными и распространенными из них являются:

  • Сосна. Это самый бюджетный вариант. Пиломатериал легко режется, имеет приятную светлую текстуру и ненавязчиво пахнет хвоей.
  • Береза. У нее уникальная и неповторимая текстура. Конечно же, этот пиломатериал не такой прочный и долговечный как дуб, но зато и стоимость его в несколько раз меньше.

    Береза легко поддается обработке различными ручными или электрическими инструментами, она выделяет приятный аромат и радует красивым и светлым оттенком.

  • Орех. Особенно ценится черный орех. Он обладает невероятной текстурой и фактурой и самыми высокими техническими качествами.

    Этот пиломатериал относится к элитным и, чаще всего, мебель из него изготавливается в классические мотивы. К преимуществам ореха относится то, что на его поверхности не остаются царапины, сколы и трещинки.

  • Бук. Он также относится к прочным породам. Мебель из него прослужит своим владельцам не один десяток лет. Единственным недостатком бука является впитывание лишний влаги. Поэтому при работе с данным пиломатериалом его рекомендуется обрабатывать антисептиками.
  • Дуб. Это одно из самых прочных деревьев, обладающих высокими техническими характеристиками. Мебель из дуба смотрится в интерьерах аристократично и элегантно. Этот материал не деформируется со временем, не трескается, и не рассыхается. Также он стойкий к повышенной влаге и имеет невероятно красивую текстуру.

Помимо вышеперечисленных пород деревьев сделать стул-стремянку можно из: ясеня, липы, рябины, груши, вишни.

Изготовление лестницы

Для самостоятельного изготовления лестницы из металлических труб необходимо:

  • выбрать вид и разработать чертеж устройства;
  • подготовить материалы, необходимые для сооружения и инструменты;
  • ознакомиться со схемами изготовления отдельных видов конструкции.

Разработка чертежа

Первым шагом к изготовлению лестницы своими руками является выбор конструкции и разработка чертежа устройства.

Как правило, самодельная лестница из труб изготавливается в простом приставном или складном виде. Раздвижная конструкция может быть изготовлена мастерами, имеющими определенные знания и навыки работы с металлом.

Далее в статье будут рассмотрены схемы изготовления простой и складной лестниц.

Чертежи устройства предназначены для определения основных параметров лестницы и расчета необходимо количества материалов.

На стандартном чертеже указываются:

  • длина устройства;
  • ширина лестницы. Оптимальным считается расстояние между продольными частями в 40 – 45 см;
  • количество ступенек;
  • размеры площадки для складной лестницы;
  • схема стыковочного узла (для складной лестницы).

Проект складной стремянки

Подготовка материалов и инструментов

Для изготовления потребуется подготовить:

  • профильные трубы сечением 40х20 мм для продольных стоек;
  • круглые профильные трубы диаметром 30 мм для ступеней;
  • грунтовку по металлу, краску.

Основные материалы для изготовления стремянки

Для складной лестницы дополнительно потребуются:

  • металлическая шпилька, имеющая диаметр 12 мм и оснащенная резьбой;
  • две металлические пластины с отверстиями по диаметру шпильки;
  • две гайки для резьбы.

Дополнительные материалы для сооружения складной стремянки

Как сделать своими руками приставную лестницу? Для выполнения работы потребуется следующий набор инструментов:

  • рулетка и маркер;
  • болгарка;
  • сварочный аппарат;
  • дрель с коронкой по металлу диаметром 30 мм (по диаметру труб, из которых планируется изготовление ступеней);
  • шлифовальная машина или аналоги данного оборудования для зачистки материалов от заусенцев и выравнивания поверхности среза;
  • молоток и наждачная бумага;
  • кисть.

Инструкция по изготовлению простой приставной лестницы

Изготовление простой приставной стремянки производится по следующей схеме:

  1. подготовка стоек в соответствии с длиной, заданной чертежом. Нарезка элементов стремянки производится болгаркой;
  2. подготовка отрезов из круглой профтрубы для ступеней. Длина отрезов определяется как заданная длина ступеней плюс 40 мм для вставления в стойки. Если для изготовления ступенек используется прямоугольная профильная труба, то длина отрезов равна длине ступеней, которая предусмотрена схемой устройства;
  3. зачистка и выравнивание срезов, так как неровности могут стать причиной перекоса конструкции, а заусенцы – причиной получения повреждений в ходе использования оборудования;
  4. сверление отверстий. По всей длине продольных стоек на расстоянии 30 см – 40 см друг от друга просверливаются отверстия для установки ступеней;

Подготовка отверстий для ступенек

  1. сборка лестницы. В подготовленные отверстия вставляются ступени и фиксируются по периметру при помощи сварки. Работу лучше выполнять вдвоем, чтобы избежать перекосов;

Крепление ступеней лестницы

  1. обработка стыков: зачистка от окалины, грунтование;
  2. покраска.

Как сделать приставную стремянку с прямоугольными ступеньками смотрите на видео.

Инструкция по изготовлению складной лестницы

Сооружение складной лестницы начинается по аналогичной схеме. Указанным выше способом изготавливается основная часть оборудования. Далее работа выполняется в следующем порядке:

  1. к верхней части привариваются дополнительные металлические пластины – выступы, необходимые для присоединения опорной части стремянки;

Основная заготовка для складной стремянки

  1. на выступах просверливаются отверстия по диаметру шпильки;
  2. подготавливаются дополнительные опорные стойки для второй секции лестницы. Элементы отрезаются в соответствии с заданными параметрами, зачищаются. К каждой стойке приваривается металлическая пластина с отверстием 12 мм. Стойки соединяются между собой верхней и нижней перемычками;

Дополнительные опоры для складной стремянки

  1. производится сборка конструкции, зачистка и грунтование сварных швов, покраска готовой конструкции.

Соединение двух частей складной лестницы

По аналогичным схемам можно соорудить стремянки из деревянных брусков или пластиковых труб. Однако прочность и долговечность таких конструкций будет значительно ниже, чем у стремянки из профильных труб.

Источник

Изготовление своими руками стремянки из дерева: подробное руководство

Говоря о том, как сделать стремянку своими руками из дерева, следует заметить, что прежде всего потребуется создать чертежи будущего изделия. Необходимо четко представить, как именно будет выглядеть конструкция, определить ее конфигурацию и базовые параметры. В процессе работы над рисунками также нужно продумать тип крепежа и сформировать перечень материалов, которые понадобятся для конструирования лестницы.

Сделать своими руками стремянку из металла – довольно трудная задача. Для этого понадобится множество специальных инструментов, а также необходимы навыки работы с металлическими изделиями. Именно поэтому деревянные конструкции пользуются огромной популярностью.

Для тетивы деревянных стремянок для дома зачастую применяют брусья размером приблизительно 5х5 см, а для ступенек – доску шириной до 4 см. Предстоит осуществить разметку и отрезать тетивы-балки нужной длины. Они непременно должны быть выдержаны в соответствии с высотой конструкции. Для того чтобы обеспечить устойчивость лестницы, нижние торцы балок следует срезать приблизительно под углом 30°.

Чертеж деревянной стремянки на пять ступеней

После того как были отрезаны балки необходимых размеров, можно начинать процесс изготовления ступенек. Длина нижней ступени должна быть приблизительно 65 см, верхней – не больше 35 см. Выполнять корректировку размеров придется уже в процессе конструирования стремянки. После подготовки ступеней нужного размера их рекомендуется пронумеровать с обратной стороны, чтобы избежать путаницы.

Если конструкция изделия предусматривает дополнительную площадку, ее следует изготовить из такого же материала, что и ступени. Вторую часть стремянки, которая является опорной, собирают по такому же принципу. Единственным отличием считается то, что ступени с целью усиления прочности заменяют перекладинами, которые прибиваются в поперечном направлении либо по диагонали.

Ключевые моменты самой интересной части процесса изготовления

Создавая деревянную стремянку своими руками, для достижения надежного соединения всех элементов применяют болты, для придания подвижности частям изделия – специальные шарниры, а для фиксации положения – ограничители либо распорные механизмы, которые предотвращают скольжение ножек по поверхности.

Необходимо подготовить все детали стремянки и тщательно отшлифовать

Как сделать стремянку самостоятельно? Процесс монтажа следует начинать с соединения перекладин и тетивы. Для этого в торцах, в точках крепления ступеней, путем вкручивания располагают саморезы. Требуется обработать все стыки столярным клеем. Ступени должны находиться параллельно по отношению к полу в то время, когда лестница находится в разложенном состоянии. Если конструкция оборудуется площадкой, необходимо осуществить монтаж дополнительной опоры.

Подвижные элементы стремянки подлежат соединению посредством шарниров. При этом нужно позаботиться о наличии ограничителя хода, который следует закрепить на торцевых частях. Данный элемент является залогом устойчивости и надежности изделия.

Если крепление ступеней складной лестницы-стремянки происходит посредством клея, для повышения степени прочности конструкции тетивы стягивают с помощью металлических прутьев. Их размещают под ступеньками: под первой, в середине, а также под ступенью, располагающейся вверху. Прутья способствуют приданию прочности лестнице.

Для того чтобы уберечь стремянку от процесса гниения, на деревянные детали следует нанести антисептическое средство, которое образовывает пленку с водоотталкивающим эффектом. Кроме того, можно покрыть изделие лаковым составом, не касаясь при этом металлических элементов конструкции.

Соединять детали будущей стремянки рекомендуется посредством саморезов и шуруповерта

Следуя вышеуказанным рекомендациям, можно без труда создать своими руками лестницу-стремянку. Соблюдение пошаговой инструкции является залогом успеха.

Самостоятельное изготовление стремянки: собираем лестницы

Изготовить две стандартные лестницы своими руками не сложно, каждый сможет сделать эту работу. Другое дело – как это сделать. Для стремянки, а вернее для удачного объединения этих двух лестниц в одну конструкцию, необходимо выдержать определенные условия.

  1. Самое первое, что здесь нужно понимать, это то, что лестницы не должны быть полностью идентичными – одна из них должна вкладываться в другую и для этого она должна быть уже или шире. Разница между шириной одной и другой лестницы должна быть четко фиксированной – она обусловлена толщиной двух боковин вместе взятых. Слишком большая разница сделает стремянку хлипкой и неустойчивой.
  2. Точно с таким же расчетом монтируются и ступени лестниц – при складывании стремянки они не должны мешать, то есть упираться куда-либо. Для этого их нужно располагать не четко по центру несущих балок лестницы, а сдвигать их к одному наружному краю.
  3. Ступени должны располагаться не по всей длине лестницы – в верхней части (примерно на расстоянии одного метра до конца лестницы) их вообще быть не должно. Эта часть изделий отводится для соединяющего механизма.

И, естественно, крепление ступеней – сами понимаете, оно должно быть надежным. Самым идеальным вариантом установки ступеней является монтаж перекладин в паз. То есть для каждой рейки в одной и другой несущей направляющей необходимо сформировать посадочное место. Здесь все решается ножовкой и стамеской – делаете два пропила, после чего вырубываете паз стамеской.

Высокий табурет-стремянка

Чтобы сделать высокий табурет-стремянку, потребуются отдельные заготовки для стула и ступеней.

Конструкция стульчика состоит из следующих элементов:

  • 4 больших ножки (1,9 х 10 х 72,5 см);
  • 2 перекладины для нижней части (1,9 х 10 х 42 см);
  • 2 перекладины для верхней части (1,9 х 3,8 х 18 см);
  • Царги: 2 верхние (1,9 х 12,5 х 34,5 см), нижняя (1,9 х 10,5 х 34,5 см);
  • 2 накладки из фанеры, расположенные по бокам (30,5 х 17 х 25 см);
  • Верхняя ступенька (1,9 х 27 х 44,5 см).

Для ступенек подготовьте заготовки с такими параметрами:

  • 4 средние ножки (1,9 х 10 х 47 см);
  • 2 перекладины (1,9 х 10 х 40 см);
  • 2 маленькие ножки (1,9 х 10 х 21,5 см);
  • 3 передние царги (1,9 х 9 х 22 см);
  • 1 задняя царга (1,9 х 10,5 х 30 см);
  • 2 ступеньки (1,9 х 18 х 29,8 см).
    1. Для высокого табурета-стремянки необходимо правильно выпилить и подготовить все детали, каждую заготовку тщательно отшлифовать до идеальной гладкости.
    2. Дабы табурет был устойчивым, ножки должны располагаться параллельно под 10-градусным уклоном. Проследите за тем, чтобы торцы перекладин и фанерной накладки расходились.
    3. Если в качестве крепежных элементов для средних ножек выбраны шпонки, проделайте для них пазы (шканты вставляются в отверстия).
    4. Торцы царг следует срезать под углом 80°.
    5. При выпиливании нижней ступени сделайте два выреза 3,8 на 3,8 см, чтобы она правильно совмещалась с ножками наименьшего размера.
    6. Большие ножки и верхние перекладины соединяются шурупами, то же самое проделывается с царгами и верхней ступенькой.
    1. Средние ножки собираются шкантами, прикрепляются перекладины. Все вместе эти детали крепятся задней и передними царгами.
    2. Используйте шурупы, чтобы соединить маленькие ножки и перекладины, присоедините переднюю царгу, ступеньки.
  1. Установите табурет и ступени так, как они будут стоять в готовом виде, прикрутите направляющую. Если недостатков в конструкции нет, разберите конструкцию в обратном порядке и соедините все детали заново, используя клей. Струбцины применяются для плотного сжатия заготовок.

Важно! Рекомендуется при первой сборке стула не склеивать детали – это поможет определить наличие недостатков в конструкции и исправить их

Маленькая стремянка: нюансы конструирования

Человеку, который привык все конструировать самостоятельно, информация о том, какова специфика монтажа деталей лестницы, совершенно неинтересна. Для грамотного домашнего мастера осуществить сборку по готовым чертежам стула-стремянки своими руками не составит никакого труда. А вот некоторые аспекты действительно заслуживают особого внимания.

Для новичка будет проще изготовить стремянку небольшого размера.

Во время разметки косоуров для определения точек установки ступеней следует обозначить и места сверления. Для достижения прочности в некоторых случаях желательно выполнить усиление элементов посредством металлических спиц. Если по каким-то причинам это сделать нельзя, можно воспользоваться мощными шурупами.

Касаемо крепления так называемых «башмаков», стоит знать, что оно тоже имеет свою специфику. Прежде всего, нижние резы косоуров следует немного округлить. Благодаря этому повысится удобство установки стремянки в любом месте и уменьшится износ набойки.

Кроме того, необходимо верно определить метод фиксации «башмаков». Если РТИ (резиновые технические изделия) характеризуются достаточной эластичностью, можно применять саморезы. При сильном вкручивании их головки утопают в резине и не оставляют царапин на напольном покрытии. Однако, поскольку габариты подобного крепежа несущественные, он может достаточно быстро порвать РТИ. Именно поэтому под головкой необходимо располагать шайбу.

Обратите внимание! Применяя жесткий РТИ, следует осуществлять посадку исключительно на клей. Вдавить головку в такую резину не получится, а значит, пол окажется поцарапанным уже не ножками конструкции, а самим крепежом.

Самые маленькие стремянки из дерева состоят всего лишь из двух ступеней.. Для того чтобы ножки стремянки во время пребывания человека на ней не разошлись, примерно на половину высоты косоуров следует закрепить так называемый ограничитель

Данное приспособление домашние мастера нередко игнорируют, однако установленная цепочка либо длинный крюк зачастую спасает от падения с мини-конструкции

Для того чтобы ножки стремянки во время пребывания человека на ней не разошлись, примерно на половину высоты косоуров следует закрепить так называемый ограничитель. Данное приспособление домашние мастера нередко игнорируют, однако установленная цепочка либо длинный крюк зачастую спасает от падения с мини-конструкции.

Как сделать стремянку своими руками таким образом, чтобы она обеспечивала комфорт во время работы? Специалисты рекомендуют закрепить пару крючков на боковинах косоуров. На них можно расположить ведро с растворами либо краской, тару для сбора урожая либо сумку с необходимыми инструментами.

То, что конструкция, оснащенная подобными приспособлениями, будет намного удобнее в эксплуатации, – это однозначно. К тому же можно вверху закрепить хотя бы один отрезок пластиковой трубы. В результате получится функциональный футляр, где можно разместить молоток, отвертку либо другие приспособления, которые пригодятся для работы.

Виды стремянок

Стремянки изготавливают из различных материалов, в т. ч. из дерева

При изготовлении стремянок используют:

  • дерево;
  • металл (железо, сталь);
  • алюминиевые сплавы.

Деревянная конструкция считается самой простой, но не очень практичной. Под воздействием климатических условий древесина теряет свой вид и свойства, что не лучшим образом сказывается на изделии.

Металлические стремянки отличаются прочностью и долговечностью. В эксплуатации они неудобны тем, что много весят и занимают немало места из-за своих габаритов.

Алюминиевые изделия являются самым оптимальным вариантом. Они надежные, малогабаритные и легкие.

  • простая стремянка из бруса;
  • стул-стремянка;
  • многофункциональная лестница-трансформер.

Простая стремянка из бруса

Для изготовления обычной садовой лестницы потребуется 4 бруса длиной по 2 м сечением 60х40 мм для опорных стоек, а также около 14 метров бруса сечением 60×30 мм для ступеней и перекладин.

1 – опорные столбы; 2 – ступени; 3 – поперечины и укосина; 4 – ограничитель.

Ступени и перекладины должны быть следующих размеров:

  • 59 см (2 единицы);
  • 54,5 см;
  • 50 см;
  • 45,5 см;
  • 41 см (3 единицы).

На двух опорных брусьях следует нанести метки в тех местах, где будут крепиться ступени. Самая нижняя метка находится на расстоянии 10 см от края. Интервал между остальными отметинами равняется 40 см. Затем с учетом разметки делается пять пазов глубиной 1,5 см.

Закончив подготовительные работы, приступаем к сборке основной части конструкции. Для этого кладем опорные стойки пазами вверх и выравниваем их таким образом, чтобы расстояние между верхними краями было 40 см, а между нижними – 60 см. Ступени вставляются в пазы и фиксируются саморезами. С обратной стороны крепят еще дополнительно перекладину.

Чтобы лестница стояла, необходимо изготовить подпорку. Так как у нее отсутствуют ступени, опорные стойки соединяются между собой двумя поперечинами: верхней и нижней. Конструкция дополнительно оснащается укосиной

При изготовлении подпорки важно соблюсти расстояние между верхними концами стойки 30 см

Заключительный этап – соединение двух частей. По отношению к основной части подпорку ставят так, чтобы ее верхние края находились между последней ступенькой и дополнительной перекладиной.

Для данной конструкции не нужен крепеж сверху. А нижние концы лестницы легко передвигаются на требуемое расстояние.

Стул-стремянка

Такого вида лестница очень компактная и не требует большого пространства для хранения. Благодаря своему привлекательному внешнему виду она вполне сойдет за элемент интерьера вашей квартиры.

Вариант с опрокидывающейся спинкой. Общий вид и чертежи.

При сборке конструкции нужно быть предельно внимательным, соблюдать все размеры, указанные на чертеже. В правильно собранных сооружениях детали свободно двигаются и не мешают друг другу.

Деревянная табурет-лестница может быть оснащена дополнительным крепежом-блокировкой, который фиксирует устройство в нужном положении.

Многофункциональная лестница-трансформер

Конструкция, которая легким движением руки из стремянки превращается в стол для приема пищи, беседку, кровать. Такая многофункциональность значительно облегчит жизнь на даче.

Схема лестницы-трансформера

Для изготовления опорных стоек стремянки берут доски длиной 1,5 м, толщиной 6 см, шириной 18 см. В них выбираются пазы для ступеней. Подпорку дополняют перекладиной, которую можно переставлять в специально высверленные дополнительные отверстия.

Отличительная черта раскладной конструкции – соединения на шарнирах. Края опор спиливаются под нужным углом. Сверху к концам крепят упорные доски, а нижние края соединяются рояльной петлей.

Трансформером могут пользоваться взрослые и дети. Так, малыши применяют его в качестве подставки для рисования. Для фиксации бумажных листов в конструкции предусмотрен щит из фанеры.

Стремянку можно легко превратить в стол, установив при этом фанерный щит для столешницы. Из нее можно также сделать беседку или гладильную доску.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
