Как сделать деревянные ворота для гаража своими руками? обзор- чертежи и виды

Подготовительные работы перед сборкой

Перед приобретением пиломатериала обязательно определитесь с тем, какую высоту будут иметь ваши ворота и какой будет размер калитки. Помните, что для надежности, опорные столбы нужно углублять в землю примерно на метр.

Если вы хотите своими руками построить ворота «на века» опоры лучше делать не из дерева, а из бетона, кирпича или металла. А чтобы максимально увеличить срок службы деревянных столбов, перед установкой их пропитывают антисептиком, а подземную часть смолой или битумной мастикой.

Участок для установки ворот и калитки нужно тоже заблаговременно подготовить:

• удалите крупные камни;
• разрыхлите твердые комья и выровняйте грунт;
• если есть нужда, сделайте разметку размещения опор посредством шнура, натянутого между колышками.

Своими руками ставить столбы в одиночку будет очень сложно, поэтому желательно пригласить помощника, чтобы можно было в одно и то же время удерживать столбы и бетонировать.

Створки навешиваются на ворота только после полного высыхания бетона, а опоры вверху лучше всего скреплять общей балкой горизонтально, которая не даст столбам перекашиваться под тяжестью створок.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

• профлисты для створок и трубы для опор;
• уголки или трубы для создания рёбер жёсткости;
• профилированная труба или металлический квадрат для каркаса;
• грунтовка и лакокрасочные материалы;
• затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

• капроновый строительный шнур;
• сварочный аппарат;
• молот;
• электродрель и шуруповёрт;
• электроболгарка;
• ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Устанавливаем столбы

Калитки можно крепить к опорам из различных материалов — дерева, металла, бетона или кирпича. Глубина заложения столба зависит от нагрузок, характеристик грунта, климатических условий. Обычно достаточно 0,7-1,2 м, но при слабых грунтах и большой глубине промерзания ее можно увеличить. На дно скважины или ямы насыпают слой щебня или песка толщиной не менее 10 см для отвода воды и предупреждения зимнего выдавливания столбов.

Фиксация металлических столбов в грунте

Деревянные опоры изготавливают из окоренных бревен диаметром от 10 см или бруса сечением 150х150 мм. Нижнюю часть рекомендуется обмазать мастикой или отработанным маслом и обернуть рубероидом. Другой вариант — обжечь паяльной лампой или на костре. Дополнительно нужно окунуть низ стойки в глиняную болтушку и высушить. Такой гидроизоляции хватает на 5-10 лет.

Для металлических стоек используют профильную трубу 60х60-80х80 мм или круглую такой же площади. Монтируют столбы забивкой в грунт, забутовкой, бетонированием.

Опоры из кирпича или бетонных блоков выкладывают с обязательным вертикальным армированием. В котлован устанавливают трубу, швеллер или арматурный каркас, которые придают столбу устойчивость. Затем заливают бетон марки не ниже М300. В процессе кладки для приваривания петель монтируют закладные детали.
Со временем деревянные и металлические опоры под весом массивной калитки могут покоситься. Чтобы избежать нежелательных деформаций, конструкцию дополнительно усиливают — закрепляют стойки в нижнем поясе. Для этого между ними выкапывают неглубокую траншею, подсыпают щебень или песок, укладывают арматуру и бетонируют. Металлические столбы при достаточной высоте можно сверху соединить отрезком трубы или уголком, деревянные — поперечным брусом.

Плюсы и минусы дерева как материала

Калитки из дерева встречаются достаточно часто. Ведь такие изделия выглядят интересно, стильно и достаточно аутентично. С их помощью легко можно поддержать «дух русского домика».

Конечно, дерево по своим прочностным характеристикам существенно уступает металлу. Однако у этого материала есть асса других достоинств.

Преимущества деревянных ворот:

1. Стоимость таких конструкций ниже, чем металлических ворот. Особенно если они будут сделаны своими руками.
2. Такие ворота безопасны с экологической точки зрения. Они не выделяют вредных соединений.
3. Деревянные изделия выглядят очень эстетично. Они отлично впишутся в экстерьер загородного дома.
4. С данным материалом легко работать. Поэтому несложно сделать такое ограждение своими руками.
5. Податливость дерева помогает вырезать на нем самые необычные узоры. Можно использовать и другие техники украшения деревянных калиток.
6. Стоит отметить и то, что такие ворота имеют достаточно продолжительный срок службы. При этом их долговечность повышается при обработке дерева защитными составами.

Недостатки материала:

1. Дерево легко возгорается. Кроме того, оно подвержено гниению и вредителям. Однако уменьшить риск таких неприятностей позволяют современные средства для обработки древесины.
2. Дерево обладает меньшей прочностью, нежели метал. Однако оно все же считается достаточно прочным.
3. От злоумышленников такая калитка не сможет защитить двор на сто процентов.

Нюансы изготовления

Перед тем как ворота для дачи распашные с калиткой делать самому, рекомендуется изучить предложения компаний. Ведь профессионалы всегда справятся лучше с поставленной задачей. Они используют качественную древесину, специальный инструмент и полностью знают технологию изготовления конструкций.

Тем более специалисты всегда вначале разрабатывают подробную схему. Она позволяет качественно изготовить и смонтировать ворота с калиткой или без нее. Благодаря схеме точно определяется количество материала, крепежных элементов. Она даже позволит выяснить, сколько времени потребуется на монтаж, так как наглядно покажет сложность конструкции.

В чертеже отражаются все размеры. Это длины створок, межопорное расстояние, высота ворот. В схеме также указываются места установки запоров, декоративных элементов и крепежные точки.

Схема ворот с калиткойИсточник zaborsebe.ru

Часто, когда изготавливается деревянная калитка для забора вместе с воротами или без них, используют доски 100*25 мм для полотна. Каркас же создается из брусков 80*60 мм. Такие размеры нередко уменьшаются, потому что в процессе производства выполняется обработка древесины. При этом обязательно учитываются технологические зазоры.

Перед началом монтажного процесса также подготавливаются опоры. Если они деревянные, тогда используют бревна или толстые брусья. Их заглубляют в грунт обычно на 1 м, предварительно обработав мастикой или смолой. В качестве вертикальных опор также могут использоваться только стальные трубы или дополнительно облицованные кирпичом.

Столбы всегда устанавливают максимально надежно, потому что на них будут висеть створки ворот. Для этого опоры бетонируют в земли. В зависимости от дизайна на столбы могут устанавливаться колпаки из оцинкованной стали. Они защищают опоры от влаги.

Ворота с деревянными столбами без дополнительных колпаковИсточник dostup-zabor.ru

Создание каркаса

Металлический профиль или брусья необходимой длины раскладывают на земле в соответствии с формой будущих ворот. Если каркас деревянный, в материале просверливают отверстия для соединения отдельных деталей. Для крепления элементов из дерева используют обычно саморезы. При этом обязательно дополнительно укрепляют центральную часть и углы каждой створки. Для этого используют балки, которые крепятся крест-накрест по диагоналям каркаса, и уголки из металла.

В раме каждой створки еще обязательно устанавливают горизонтальную перемычку. При этом высота каркаса должна быть меньше длины досок обшивки. Эта разница обычно составляет от 200 до 250 мм.

Установка конструкций

Перед тем как будут установлены ворота и деревянная калитка, выполняют монтаж петель. Их сначала прикручивают к створкам, а потом к опорам через предварительно просверленные отверстия, диаметр которых меньше аналогичного размера саморезов.

Петли для ворот из древесиныИсточник pinimg.com

На воротах и калитках из дерева используют скрытые петли. Их крепят от нижней и верхней грани каждой створки на расстоянии 1/4 общей высоты конструкции. Установка створок выполняется при строгом соблюдении горизонтального уровня.

Пропитка и покраска деревянных конструкций

Закрепленные створки на столбах покрывают грунтовочного состава, антисептиком и лаком. Эти же вещества использую на опорах, если они изготовлены из дерева. Обычно обработку древесины мастера проводят в следующей последовательности:

• шлифуют деревянные поверхности;
• шпаклюют неровности и выполняют повторную шлифовку;
• осуществляют тонировку, чтобы проявилась текстура дерева;
• наносят грунтовочный состав и два слоя лака.

При использовании кованых декоративных элементов шлифовка и окраска выполняется после закрепления металлических деталей. По завершению обработки лаком деревянных поверхностей в местах стыка металла и дерева наносят герметик.

Видео описание

Процесс изготовления ворот из древесины можно посмотреть в следующем видеоролике:

Коротко о главном

Чаще изготавливают распашные ворота из древесины. Они привлекательны, имеют простую конструкцию и доступную стоимость. Еще домовладельцы устанавливают деревянные откатные ворота, но они отличаются более сложным устройством.

Для наполнения створок используют доски, которые могут размещаться с зазорами или без них. Стандартная ширина двух полотен составляет 3-4 м. Они навешиваются на столбы из дерева, металла или кирпича. Опоры всегда бетонируются в земле. При изготовлении ворота создаются с деревянным или металлическим каркасом. После его обшивки деревянные детали шлифуются, при необходимости шпаклюются, грунтуются и покрываются лаком.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Видео описание

В видео показано, как сделать ворота из дерева своими руками:

Монтаж деревянных ворот

Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.

О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.

А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

Петли для деревянных ворот

Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.

На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.

Видео описание

В видео показано несколько вариантов красивых деревянных домов:

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Замки и засовы

Если делать деревянные гаражные ворота своими руками, необходимо позаботиться и о засовах с замком.

Засовы можно устанавливать следующие:

• запоры с необходимостью проделки отверстий в земле снизу гаража;
• засов-шлагбаум;
• засов-вертушка;
• сдвижной.

Такие элементы можно купить в строительных магазинах или изготовить самостоятельно (некоторые из них). Месторасположение замка (внутреннее или внешнее) устанавливается в зависимости от того, с какой стороны нужно входить в гараж. В большинстве случаев монтируют только внешний замок.

На запор «шлагбаум» или «вертушка» можно дополнительно установить навесной замок. Это усилит конструкции и сделает её более безопасной.

Простой сдвижной замок можно сделать из металлической пластины и стержня. Также понадобятся скобы для крепления стержня. Он должны быть изогнут буквой «Г» или «Т». Более безопасный вариант — установка врезного замка. Хотя должны быть и врезные, и навесные. Такая конструкция будет иметь высокую степень безопасности.

Как изготовить гаражные ворота из дерева

Сделать ворота для гаража согласно всем правилам и строительным нормам можно без особого труда.

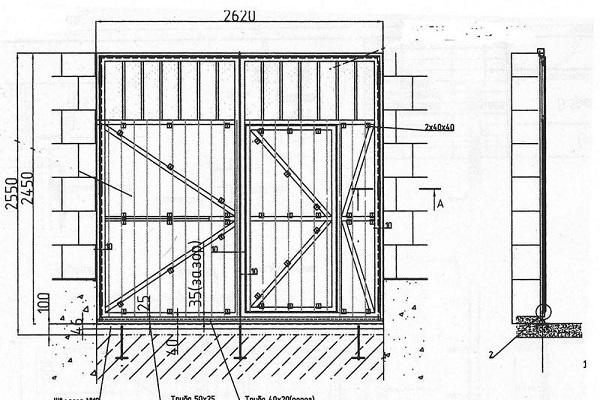

Перед тем, как изображать на чертеже гаражные ворота, которые будут сделаны своими собственными руками, необходимо замерить высоту и ширину проема при помощи рулетки.

Делаем чертеж и подготавливаем проем

В чертежный план необходимо занести:

1. Вертикальные стояки и горизонтальную балку из бруса для сооружения проема.
2. Между проемом и створками ворот необходимо оставить зазор в 10 миллиметров, и указать это в чертеже. Подобное действие также касается расстояния в самом притворе, промеж двух створок, и калитки, где зазор тоже должен быть учтен.
3. Подробно отобразить створки, с учетом каркаса и облицовочного материала. Каркас обязательно должен быть укреплен диагональными балками (укосинами).

К изготовлению проема нужно приступать лишь после полной готовности чертежа. Кроме того, перед началом самого процесса необходимо подобрать ровную площадку, для соблюдения необходимого уровня и во избежание нахлеста створок.

Опорные брусья 100х100 нужно вогнать в грунт где-то на 1,5-2 метра, часть изделия, находящуюся в земле, смазать мастикой на основе битума, а ямы заполнить бетоном. К гаражным стенкам стояки и перемычку прикрепить саморезами.

Монтируем каркас

После того, как чертеж готов, можно приступать к изготовлению ворот. Для сбора каркаса и обшивки необходима гладкая площадка, брус и рубанок.

Отмеренный брус для каркаса необходимо распилить на заготовки нужных размеров и подвергнуть обработке рубанком. Затем подготовленные части необходимо промеж собой скрепить, к примеру, саморезами, а стыки соединения смазать клеем.

Отделочные работы

Для изготовления обшивки доски необходимо подвергнуть распиловке и ошкуриванию при помощи рубанка.

Для утепления гаражных ворот используют как минеральную вату, так и любой другой теплоизолирующий материал. Но в этом случае дощатый материал, предназначенный для обшивки, необходимо закреплять изнутри гаражных изделий.

Установка петель и крепление створок

Уже готовые створки навешивают на металлические петли. А так как гаражные ворота достаточно массивны, их установка проводится совместно с помощниками.

Обработка поверхности

Обработка поверхности гаражных ворот, для красоты и защиты от всевозможных внешних воздействий, проводится с использованием разнообразных защитных покрытий. Первым слоем, при помощи специального раствора, ворота грунтуют, а затем массивное изделие подвергают окрашиванию с использованием материалов в виде морилки или краски.

Привариваем засовы

Для гаражных ворот подойдут как наружные, так и внутренние засовы. Современный рынок их предлагает множество, это и засовы-вертушки, шлагбаумы, сдвижные механизмы.

Приваривать подобные засовы рекомендуют к специальным металлическим накладкам, закрепленным на дверях, ведущих в гараж.

Какими бывают деревянные ворота

Ворота могут открываться по-разному. В зависимости от этого выделяют три типа деревянных ворот.

Распашные ворота

Столбы, на которых крепятся ворота, должны быть сантиметров на 20 выше самих ворот. Как правило, это от 2 до 2,2 м. Очень кстати будет козырек над распашными воротами. Он защитит от влаги наиболее уязвимую часть — торцы створок. Правда, к установке козырька над воротами надо подойти обдуманно. Перекрытие может помешать, если во двор будут въезжать грузовые автомобили со стройматериалами или нужно будет пересаживать деревья с помощью спецтехники. Для козырька нужны опорные столбы повыше — от 3,5 до 4 м.

Створки распашных ворот не всегда имеют одинаковый размер. Одна часть может быть меньше — калитка. Еще один плюс таких ворот — простой монтаж. Чаще всего достаточно навесных петель (если вес каждой створки не превышает 200 кг). Более массивных створок (от 200 до 400 кг) навесные петли не выдержат — ворота могут перекоситься. В таких случаях используют подшипниковые петли, которые равномерно распределяют нагрузку.

Есть у распашных ворот и недостатки. Во-первых, им нужно пространство для свободного открывания как на улице, перед воротами, так и во дворе. Причем, на земле не должно быть возвышений, которые бы мешали створкам распахнуться. Во-вторых, во время метели хозяевам, прежде чем попасть в дом или выйти из него, нужно будет поработать лопатой. В-третьих, тяжелые створки предъявляют повышенные требования к прочности опорных столбов.

Чтобы сделать свои распашные ворота более современными и функциональными, можно установить на них автоматику, тогда ворота будут открываться нажатием кнопки. Цена вопроса — от 12 до 24 тыс. руб. (без учета стоимости самих ворот).

Раздвижные ворота

Их также называют откатными. Это более современный и удобный вариант. Раздвижные ворота бывают механическими и автоматическими. Намного популярнее откатные ворота с автоматикой.

Достоинство раздвижных ворот в том, что:

• не нужно расчищать пространство, чтобы открыть их;
• ширина прохода может быть до 11 м, что было бы невозможно при распашных воротах;
• большая часть нагрузки приходится не на опорные столбы, а на две роликовые каретки, которые передвигаются по рельсе;
• чем шире ворота, тем дальше друг от друга располагаются каретки.

• основным недостатком автоматических откатных ворот является цена. вряд ли удастся найти такие ворота ниже 14 тыс. руб. верхняя ценовая граница — 30 тыс. руб. и выше;
• раздвижные ворота требуют больше пространства вдоль забора — приблизительно на 40−50% по сравнению с предполагаемой шириной прохода;
• к тому же, монтаж откатных ворот непрост, поэтому новичку лучше не переоценивать свои силы.

А что же калитки? Калитка — это двери для пешеходов и велосипедистов. Ширина прохода редко бывает больше 1,2 м, а высота — более 2,5 м. У калиток нет разновидностей. Они бывают только распашными. Хотя есть один интересный вариант, когда калитку вырезают в створке ворот, причем ворота могут быть как распашными, так и раздвижными.

Очень удобно, когда в калитке есть окошко на уровне глаз, а навес защищает от дождя. Еще лучше, если установлен домофон. В таком случае не нужно выходить под дождь, чтобы открыть гостям.

Почему деревянные ворота лучше

Как сделать деревянные ворота на даче своими руками, или в чем преимущество именно деревянных ворот. Вопросов масса. По большому счёту ворота, можно сделать с любого другого материала. Но дерево, намного практичнее, и с ним лучше, и легче работать. Из какого именно дерева, мастерить ворота, особой роли не играет. Но все же, один момент существует. То из какого дерева будут доски, зависит долгосрочность изделия.

Самое ходовое дерево, для такого дела, лиственница, она относится к семейству хвойных, которые сами по себе, устойчивы, крепки, и долговечны. И с годами использования, лиственниц, они все больше и больше, располагают к себе потребителя. Доски из них, не гниют, потому как устойчивы к повышенной влажности.

Все же существуют, хоть и не большие, недостатки, в использовании дерева.

• Уступает в прочности некоторым другим материалам.
• Отслужив, в среднем лет пять, требует к себе пристального внимания.
• И конечно же, боится огня.

Очень часто, придают эффективности, для службы, с помощью металлических вставок. Например, делают из них каркас. Такой вариант рассматривается не только, чтобы повысить прочность, но и таким образом придают, оригинальности воротам. Также обрабатывают антипиренами.

Устанавливаются опоры

Для установки опор используются либо деревянные брусы, либо бревна. Они обрезаются до требуемых размеров. Концы столбов, которые будут находиться в земле, обрабатываются мастикой, обматываются двойным (тройным) слоем рубероида и так опускаются в землю. Это обеспечит продолжительный срок их службы. Столбы закрепляются посредством цементного раствора.

1. Делаются воротные створки и калитка:
   • 1) создается каркас из сосновых досок толщиной от 40 до 50 мм и шириной в 150 мм;
   • 2) на концах досок создаются стыки, по принципу, в половину доски;
   • 3) части соединяют и закрепляются металлическими уголками (последние крепятся к доскам посредством саморезов или болтов);
   • 4) производиться усиление конструкции с помощью досок толщиной в 25 – 30 мм.
2. Производиться монтаж створок и калитки:
   • 1) к полотнам ворот и калитки крепятся петли;
   • 2) каркас воротных полотен и калитки крепится к опорам после их выравнивания через установленные петли посредством саморезов.
3. Полотно и калитка облицовываются доской.
4. Готовое изделие обрабатывается антисептиком (это позволит увеличить срок его службы).
5. После полного высыхания антисептического состава производиться покраска.

Дерево для ворот: преимущества и недостатки

Гаражные ворота, сделанные из дерева, обладают массой достоинств:

1. При должной эксплуатации сроки службы натуральных деревянных изделий варьируются в пределах от 7 и до 10 лет.
2. Дерево является дышащим материалом, легко вбирающим в себя избыточную влагу и пар, часто присутствующие внутри гаражного помещения. Подобное свойство материала способствует понижению влажности внутри гаража и благоприятно сказывается на состоянии самого автомобиля.
3. Дешевизна и доступность материала – качества, играющие немаловажную роль при выборе заготовок из древесины, предназначенных для строительства гаражных ворот.
4. Материал легок в обработке – не требует каких-либо особых и дорогостоящих инструментов.

Однако, остановив свой выбор на древесном сырье, необходимом для строительства гаражных ворот, нужно знать и об имеющихся недостатках этого материала:

1. Нулевой огнестойкости деревянных конструкций.
2. Подверженности дерева заражению – грибком, плесенью, и воздействию со стороны насекомых.
3. Старения конструкции; через определенный момент времени – потери внешнего вида, ссыхания или разбухания сооружения, в зависимости от тех или иных погодных условий.

Важно! Для большей долговечности и сохранности гаражных ворот используют специальные пропитки, воздействие которых направлено на оберегание данного изделия
