Детектор (индикатор) скрытой проводки

Почему нужен детектор проводов

Не всегда провода располагаются по правилам

Конечно, можно найти расположение проводов и другими способами:

1. По чертежам — они не всегда есть и никто не застрахован, что не было отступлений от проекта.
2. По расположению электроприборов, распределительных коробок, розеток, выключателей и светильников. Они соединяются собой по прямым вертикальным или горизонтальным линиям. Как и в предыдущем случае может оказаться не так, из-за «фантазий» неквалифицированных электромонтеров.
3. Аккуратно вскрывая отделку стены (особенно с отделкой из листовых материалов) — трудоемкий и затратный метод. Но если вы собираетесь делать ремонт то, удалив обои часто можно увидеть следы заделанных штроб или выпуклости штукатурки, под которыми скрыты провода.

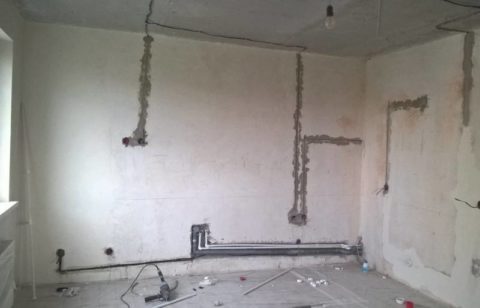

Следы штроб на штукатурке

По всем вышеперечисленным причинам видно — без индикатора расположения электропроводки не обойтись.

Какой детектор скрытой проводки лучше выбрать

Не все промышленные металлоискатели одинаково эффективно могут обнаружить внутри строительной конструкции кабель, трубу или элемент армирования. Выбор подобного оборудования следует начинать с формулировки задач, которые ему придется решать, после чего уточняются требуемые характеристики и дополнительные возможности.

Как определиться с типом детектора

Дистанционно определить наличие в строительном монолите металла или иного постороннего включения можно различными способами. Имеющиеся на рынке специального оборудования детекторы, отличаются принципом действия, функциональными возможностями, энергозатратностью и многими другими параметрами. Перейдем к описанию приборов наиболее распространенных типов.

Электростатические детекторы

Электростатические устройства относятся к самым простым и дешевым приборам. Они реагируют на наличие электрического поля, которое всегда образуется вокруг находящегося под напряжением предмета. Их можно применять для поиска скрытой проводки, проложенной на глубине до 5-7 см.

К недостаткам таких аппаратов следует отнести невозможность нахождения экранированных кабелей и слаботочных сетей. На их работу оказывает негативное влияние расположенное поблизости энергетическое оборудование.

Демонстрация поиска электростатическим детектором.

Электромагнитные детекторы

Электромагнитные приборы чувствительны к переменным полям, возникающим поблизости от любого проводника с протекающим по нему током. Они достаточно точны и дешевы, только не могут обнаружить кабель, находящийся под напряжением, но не имеющий на конце подключенного к нему потребителя электроэнергии. Для поиска с его помощью всей проводки в исследуемой комнате надо включить освещение и задействовать все розетки.

Электромагнитный детектор в работе.

Металлодетекторные приборы

Эти детекторы боле сложны в материальном исполнении и дороже стоят. Они создают собственное электромагнитное поле, заставляющее «откликаться» на него все имеющиеся поблизости проводники. Уловив ответный сигнал, можно легко обнаружить арматурный пруток, кабель или забитый в стену гвоздь.

Металлодетекторный прибор в работе.

Емкостные детекторы

Принципом действия емкостные датчики напоминают электростатические, только заряжают скрытые в стене металлические элементы собственным полем. Они дешевы, но не так точны и подвержены воздействию случайных помех.

Ультразвуковые детекторы

Ультразвуковые приборы работают по принципу эхолота. Они излучают и принимают отраженные волны, давая высокую точность определения положения инородных тел.

Комбинированные

Для расширения технических возможностей металлоискателей их нередко делают комбинированными. В этом случае в качестве дополнительного способа поиска используется недорогой электростатический или емкостной метод определения.

Обнаруживаемые материалы

Обычно производитель прибора указывает, какие материалы он способен идентифицировать. Для дорогих моделей набор обычно не ограничивается одними металлами, но для детектора стоимостью ниже 1000 рублей наличие в списке пластика или древесины свидетельствует лишь о комбинированном электростатическом и емкостном способе определения с низкой точностью локализации.

Глубина обнаружения

Глубина обнаружения – важнейшая характеристика детектора, но следует учитывать вероятность сильного экранирующего действия ряда строительных материалов. Обычно выбирают прибор с некоторым запасом данного параметра.

Автокалибровка

Функция автоматической калибровки характерна для ультразвуковых и емкостных приборов. Она заключается в настройке алгоритма сортировки получаемых сигналов под конкретные условия, когда фон стены считается нормой, а выделяются лишь резкие отклонения, связанные с инородными включениями.

Полезной опцией поиска мест обрыва могут обладать только электростатические и металлодетекторные приборы. Первый вариант дешевле, но имеет низкую точность, малую глубину обнаружения и годится лишь для проводов, находящихся под напряжением.

Как выбрать

Прежде всего необходимо определиться с набором материалов, которые прибор должен определять. Зависит это от характера работ, которые вы собираетесь выполнять и от тот, насколько часто прибор вам потребуется в дальнейшем. Чем больше функций имеет устройство, тем большую сумму придется за него выложить.

Далее, как обычно в инструменте, решаете какого класса оборудование вам необходимо. Тут решающий фактор — сумма, которую вы можете или хотите потратить. Самые дешевые — бытовые модели. Они имеют не очень большую глубину обнаружения, значительную погрешность, корпус сделан из недорого пластика. В средней ценовой категории полупрофессиональные модели. Их характеристики лучше, погрешность меньше. И самые дорогие, но и самые точные — профессиональные модели. Кроме цены их можно определить по большой глубине обнаружения объектов.

Цены на приборы для обнаружения проводки могут быть самыми разными — от сотен рублей до десятков тысяч

В нужном классе выбирать модель надо по глубине обнаружения проводки, металла и других  объектов. Это основной показатель, который влияет на эффективность работы

Еще стоит обратить внимание на условия работы. Некоторые модели могут работать при низких температурах (до -60°С)

Также стоит обратить внимание на то, каким образом отображается информация. Простейшие модели просто издают звук в том месте, где обнаружена проводка (металл)

О том, что именно обнаружено догадаться сложно.

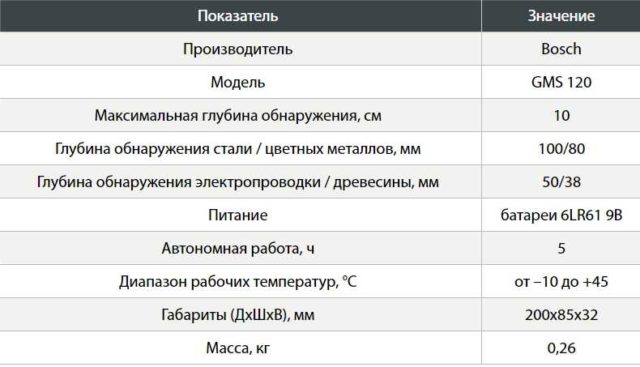

Пример технических характеристик обнаружителя проводки

Чуть более сложные приборы меняют тональность и продолжительность звука. Потренировавшись на различных устройствах, можно научиться определять по звуку что именно обнаружил детектор. Работать с таким прибором уже проще.

Если прибор для обнаружения проводки имеет еще и световую индикацию, работать еще проще. Ориентироваться по звукам и светодиодам намного легче. И самый удобный в работе вариант — ЖК дисплей. Но стоит он, как правило, на универсальных моделях. На экране в виде пиктограмм отображается обнаруженный материал, а в виде столбиковой диаграммы расстояние до него.

Как выбрать хороший детектор проводки?

Любой детектор скрытой проводки в режиме поиска именно проводки — это по сути своей радиоприемник (так что советский метод поиска проводов от розетки мы упомянули отнюдь не зря), ищущий фон, неизбежно излучаемый проводами под переменным током. Но проблема в том, что излучение на «индустриальных» частотах (в нашей стране — 50 Гц) очень мало, поэтому приемник приходится делать очень чувствительным. А отсюда и «капризность» детекторов проводки, на которую часто жалуются, банально не умея ими пользоваться.

Например, если Ваш новенький детектор показывает проводку прямо под собой, даже вися в воздухе посреди комнаты — не спешите бежать обратно в магазин и строчить гневные отзывы в Интернете, а просто выключите Wi-Fi роутер и выложите телефон из кармана. Не забывайте прикладывать свободную руку к стене, вдоль которой водите детектором — это тоже прямо влияет на помехи. Достаточно один раз прикоснуться рукой к концу «джека» кабеля включенного усилителя, чтобы собственными ушами убедиться, что и само человеческое тело может давать наводки на чувствительную аппаратуру. Кроме того, трехфазные кабели под напряжением часто можно «увидеть» только в режиме поиска металла, поскольку смещение фаз на 120 градусов в проходящих по соседству кабелях не дает детектору нормально распознать сигнал.

В этом плане трассоискатели выглядят предпочтительнее — они, напротив, сами создают помехи в проводке, используя ее как антенну, и датчик приемника у них ищет вполне конкретный сигнал. За счет этого значительно вырастает глубина и точность обнаружения, появляется возможность работы с проводкой постоянного тока (самой по себе не излучающей), обесточенной и оборванной. Но и тут свои минусы есть — нужен физический доступ к нужной линии для подключения передатчика, так что ту же арматуру трассоискатель уже не найдет. Поэтому в плане универсальности детекторы однозначно имеют свои достоинства, хоть за них и приходится платить и фигурально (слабой помехозащищенностью), и буквально (качественные детекторы недешевы).

Обзор нескольких моделей детекторов проводки и металла

Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.

Детектор напряжения UNI-T UT-12A

Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.

Трассоискатель Mastech MS6812

Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.

Искатель проводки BSIDE FWT11

При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).

Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.

Характеристики:

Длина кабеля:	300 м
Класс защиты:	IP40
Функции:	трассировка, топология, генератор сигнала
Размеры:	235 х 145 х 51 мм
Вес:	500 г

Сканер IdeenWelt (Германия)

Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.

В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.

Некоторые характеристики приводятся в таблице:

Обнаружение проводки:	до 30 мм
Обнаружение металла:	до 50 мм
Обнаружение дерева:	до 38 мм

Детектор металла Einhell TC-MD 50

Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.

Характеристики:

Обнаружение металла (черный):	50 мм
Обнаружение дерева:	19 мм
Обнаружение металла (медь):	38 мм
Обнаружение проводки:	50 мм
Вес сканера:	150 г
Вес в упаковке:	340 г

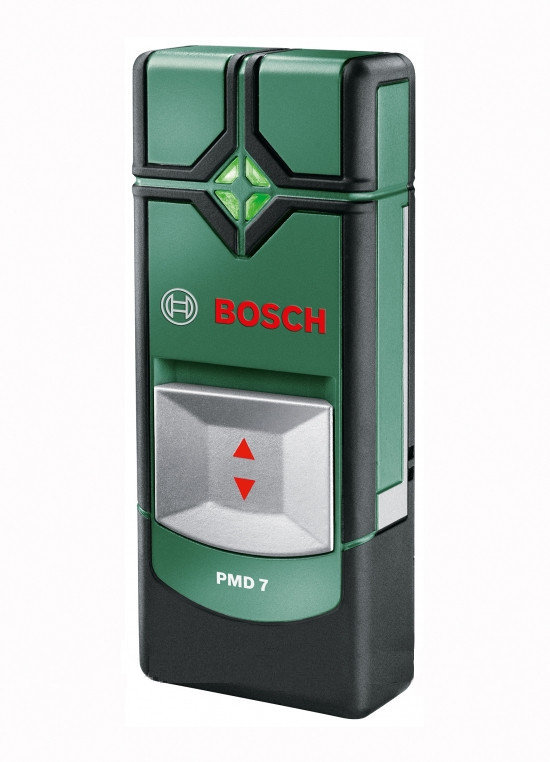

Сканер проводки BOSCH PMD 7

Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).

Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.

Детектор проводки Bosch GMS 120 M

Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.

В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.

Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.

Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional

В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.

Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.

Простейшая схема

Это наиболее простая схема, поэтому расскажем о ней первой, и наиболее подробно объясняя все мелочи (пусть не смеются понимающие люди).  При желании ее собрать может каждый.

Для реализации нам понадобится:

1. полевой транзистор типа КП 103 или КП 303 (обозначен VT);
2.  источник питания 1,5- 5 В (одна или несколько батареек);
3. телефон электромагнитный (обозначен SP);
4. провода;
5. любой выключатель или тумблер;
6. омметр (обозначен Ω) или авометр (тестер), хотя можно обойтись и без него.

Из инструментов нужны только паяльник и кусачки. Для пайки естественно должны быть припой, флюс или канифоль. Теперь подробнее о непонятных деталях.

Полевой транзистор

Самая важная деталь, на схеме он обозначается вот так:

Структура и обозначение полевого транзистора

Смотрим на правую часть рисунка, левая нам не важна, здесь обозначены буквами его выводы:

«З» — затвор (направление стрелки обозначает тип p или n это тоже сейчас не берем во внимание;
«И» — исток;
«С» — сток.

Если на затвор транзистора не подано напряжение то между истоком и стоком сопротивление большое, ток почти не течет. Подав напряжение, мы открываем затвор и уменьшаем сопротивление (как открываем кран на трубе), ток начинает течь. Причем полевые транзисторы очень чувствительны, схема детектора скрытой электропроводки основывается на этой особенности.

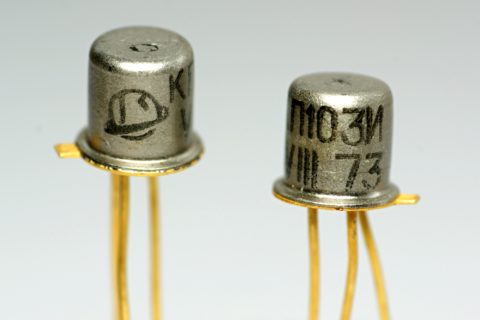

Так выглядит эта деталь на фото.

Транзистор КП103 в металлическом корпусе

Транзистор КП 303 имеет такой же вид, но отличается маркировкой

После цифр еще идет буквенное обозначение, не берем его во внимание. Возможен второй вариант исполнения в пластмассовом корпусе в виде призмы и тремя плоскими выводами снизу

Как располагаются выводы на корпусе должно быть понятно из рисунка ниже. На нем транзистор в металлическом корпусе изображен выводами вниз, ориентироваться нужно по ключу.

Так располагаются выводы на корпусе

Телефон электромагнитный

Это не телефонный аппарат, а только его деталь (аппарат и получил отсюда название), выглядит она вот так:

Телефон электромагнитный

Бывают с корпусом, изготовленным полностью из пластмассы. Подойдет от старых дисковых телефонов. Располагается он в трубке в той части, которая прилегает к уху (из него мы слышим собеседника). Для того чтобы телефон извлечь нужно отвернуть декоративную крышку и отсоединить провода на клеммах.

Телефонная трубка

Маркировка нам не важна кроме сопротивления, оно должно быть в пределах 1600 — 2200 Ом (может обозначаться Ω).

Телефон работает по следующему принципу — внутри находится электромагнит, который при протекании через него тока притягивает металлическую мембрану. Колебания мембраны создают слышимый нами звук.

Омметр

Это измерительный прибор для определения сопротивления.

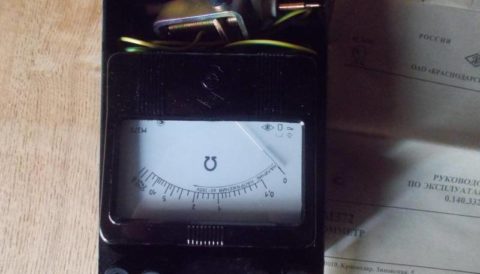

Выглядит он вот так:

Омметр

Если сложно найти то обойдемся без него, схема будет работать и так. При необходимости можно сделать выводы для подключения, и использовать во время поиска «тестер» (авометр или мультиметр — это одно и то же) в режиме измерения сопротивления. Этот прибор есть почти у каждого.

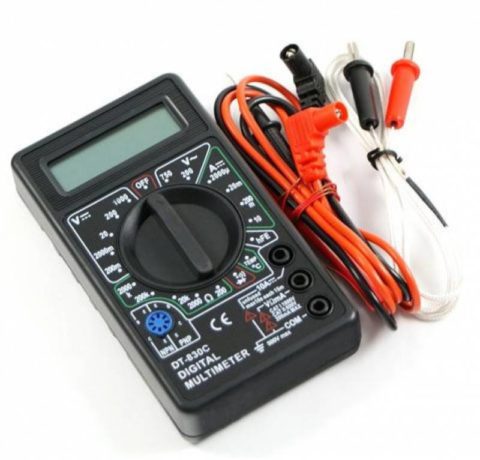

Авометр или «тестер»

Собираем схему

Для сборки достаточно паяльника

Все детали собираем навесом с помощью проводов согласно схеме. На затвор транзистора припаиваем кусок одножильного провода диной 5-10 сантиметров. Он будет являться антенной.

После сборки можно упаковать все в любой подходящий корпус, например пластмассовую мыльницу.

Мыльница может послужить корпусом

Ищем проводку

Включенный прибор подносим к стене и начинаем проводить антенной вдоль нее. В месте, где находится провод под напряжением из телефона разрастаться гудение (как у работающего трансформатора). Чем ближе к проводу, тем звук будет сильнее.

Более точно можно найти проводку по показаниям омметра, при приближении он показывает наименьшее сопротивление. Для работы с омметром отключаем питание прибора.

Как работает прибор

Все дело (как мы уже и говорили) в высокой чувствительности полевого транзистора. Наведенное на его затвор с антенной электромагнитное поле открывает транзистор. Ток подается на телефон, и он начинает издавать звуковые сигналы с частотой 50 Герц (частота переменного тока в сети).

Омметр замеряет сопротивление между истоком и стоком. Оно становится меньше при  повышении сигнала на затворе.

Теперь рассмотрим более сложные приборы, уже не сильно углубляясь в детали.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Примеры и сравнение популярных моделей

В настоящее время существует такое большое количество самых различных марок и моделей приборов поиска скрытой или оборванной проводки, что все тяжело рассмотреть и описать их характеристики, преимущества и недостатки. Поэтому мы рассмотрим только самые популярные детекторы, которые используются в домашнем обиходе.

• Электронный тестер №48М является многофункциональным устройством для домашнего использования, который используется для проверки целостности проводов, а также для нахождения скрытой в стене проводки контактным и бесконтактным способом. Имеет светодиодную индикацию и может обнаруживать провода, которые расположены на глубине до 2 см в стене.
• Устройство для поиска проводки и металлических элементов «Спарта» имеет звуковой и световой оповещатель. Позволяет обнаруживать не только провода, но и различные металлические элементы. Находит места обрыва в цепи.
• «Поиск» используется не только для точного обнаружения в стене и потолках проводки, но и позволяет проверять правильность фазировки электрических счётчиков, выявлять оборудование с местом обрыва зануления или заземления, проверять исправность предохранителей, определять обрывы в проводке. Оснащён четырьмя диапазонами чувствительности.
• Искатель «ДЯТЕЛ М» Е121.3 помогает находить скрытую проводку, проверять правильность фазировки счётчиков, обнаруживать фазные провода на различных участках поверхности помещения и т. д. Имеет пластмассовый корпус с ребром ограничения для безопасности работы и четыре степени чувствительности.
• Небольшой бесконтактный детектор UNI-T UT12А китайского производства позволяет определять напряжение от 90 до 1000 В переменного тока. Имеет световой и звуковой индикатор, а также систему автоматического отключения при 30 минутном простое. Внешне похож на обычный маркер. Очень удобный в домашнем обиходе.
• Искатель проводки TS-75 в металлическом удобном корпусе позволяет точно определить расположение проводки в стене под током. Имеет световую и звуковую индикацию.
• Недорогой детектор S100 STANLEY STHTO-77403 американского производства прекрасно подойдёт для домашнего и даже профессионального использования. Позволяет находить не только скрытую проводку, но и места обрыва в цепи. Имеет небольшие габариты и удобный прочный пластиковый корпус.

Если говорить о детекторах отечественного производства, то они отлично подойдут для использования в бытовых целях. Имеют доступные цены и могут предложить хорошее качество. Китайские модели более компактны и удобны в использовании. Также имеют невысокую стоимость, но, как нам известно, данный производитель не может похвастаться длительным сроком службы своей продукции. Выбирая марки известных европейских или американских производителей можно быть уверенным, что детектор прослужит долгое время и будет иметь необходимое количество функционала как для домашнего использования, так и для профессиональной работы при доступной цене.

Лучшие профессиональные детекторы скрытой проводки

Модели этого типа могут функционировать в сложных температурных условиях. Они применяются для нахождения различных материалов, удобны в использовании и рассчитаны на продолжительную работу.

CEM LA-1012

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

В комплекте вместе с устройством входит пластиковый кейс. Его использование облегчает хранение и транспортировку, защищает прибор от повреждений. Индикация уровня заряда помогает своевременно заменить батарейку. При неактивности в течение одного часа детектор отключается для экономии энергии.

Максимальная глубина обнаружения — 2500 мм. Модель имеет несколько режимов работы: измерение напряжения может осуществляться в диапазонах до 12, 50, 120, 230 и 400 В. Звуковая сигнализация и встроенный фонарь упрощают применение в неосвещенной обстановке.

Достоинства:

• компактность — 130х69х32 мм;
• индикация уровня заряда;
• экономия энергии;
• удобство использования и транспортировки.

Недостатки:

высокая цена.

CEM LA-1012 подойдет для нахождения проложенной на большой глубине проводки. Прибор будет полезен для обнаружения розеток, предохранителей или аварийных выключателей.

Mastech MS6818

4.9

★★★★★
оценка редакции

96%
покупателей рекомендуют этот товар

Широкий цифровой дисплей модели гарантирует удобное считывание информации. На экране отображаются данные о текущем напряжении в кабеле, остаточном уровне заряда батареи, мощности. Клавиатура с интуитивно понятными обозначениями облегчает выбор и настройку рабочего режима.

Поддерживаемый диапазон напряжения составляет 12-400 вольт, частота выходного сигнала передатчика — 125 кГц. Прибор может функционировать в одно- или двухполюсном режиме. Среди его основных возможностей следует выделить не только поиск, но и контроль состояния проводки.

Достоинства:

• высокая чувствительность;
• глубина обнаружения 2000 мм;
• длительная работа;
• удобство использования;
• малые габариты.

Недостатки:

сброс настроек после отключения.

Mastech MS6818 предназначен для работы на большой глубине. Это позволяет применять его для нахождения проводки в земле.

Ресанта ДМ-2

4.8

★★★★★
оценка редакции

92%
покупателей рекомендуют этот товар

Корпус модели весом 240 г оснащен резиновыми вставками для надежного удержания в руке. Простота управления детектором обеспечивается удобочитаемым дисплеем, тремя кнопками на панели и наличием светодиодных индикаторов. Устройство может использоваться при температуре от -10 до +50 °С.

Максимальная глубина обнаружения составляет 50 мм. Прибор питается от батарейки типа «Крона» и непрерывно функционирует в течение около 6 часов. После пятиминутной неактивности он автоматически выключится. В комплект входит чехол для хранения и перевозки.

Достоинства:

• малые габариты;
• удобство использования;
• термостойкость;
• широкий экран.

Недостатки:

непродолжительная автономная работа.

Ресанта ДМ-2 предназначен для обнаружения проводки в бетонных или кирпичных стенах. Прекрасный выбор при выполнении строительных, ремонтных или монтажных работ.

Laserliner CombiFinder Plus 080.955A

4.7

★★★★★
оценка редакции

86%
покупателей рекомендуют этот товар

Модель обладает функцией предупреждения о наличии напряжения, что обеспечивает безопасность во время использования. При нахождении проводки устройство оповещает пользователя с помощью звуковой и световой индикации. Широкий ЖК-экран отображает рабочую шкалу. Весит такой прибор 180 грамм.

Максимальная глубина обнаружения составляет 40 мм. Прибор автоматически производит калибровку в зависимости от особенностей поверхности. Владельцу доступно переключение режимов работы. Функция подсветки облегчает использование детектора в темное время суток.

Достоинства:

• подсветка экрана;
• удобство настройки;
• малый вес;
• длительная работа;
• безопасность использования.

Недостатки:

не работает на морозе.

Laserliner CombiFinder Plus подойдет для использования в квартире или частном доме. Надежное решение для нахождения проводки в стенах или потолке.

Искатель скрытой проводки своими руками: технология изготовления

Для бытового использования хватит и примитивного самодельного детектора. Как вы уже наверняка догадались, описываемая здесь схема является бюджетной, поэтому высокоточного устройства, увы, по ней не сделать. Тем не менее такой самодельный детектор поможет вам не совершить ошибку при ремонтных или строительных работах, либо когда вы пожелаете украсить стену красивой картиной и т. д.

Для изготовления искателя проводки вам понадобится всего несколько радиодеталей, которые при желании достаточно легко отыскать.

Схема

Микросхема

Это основная составляющая прибора, на которой, собственно, он и будет собран. Используйте для этого микросхему еще советских времен – К561ЛA7. Она чувствительна к статике и электромагнитным волнам, исходящим от электроприборов и проводников электричества. Все поля в ней защищены от высокой электростатики специальным резистором – своего рода посредником между микросхемой и антенной.

Антенна

Для антенны возьмите обыкновенный медный провод (длиной от 6 до 15 см) на одну жилу.

Медный провод

При этом помните об одном немаловажном нюансе: если длина будет превышать 10 см, то возникнет риск, что микросхема перейдет в режим самовозбуждения. Это самым непосредственным образом повлияет на корректность работы детектора: даже если глубоко в штукатурке будет пролегать электрический кабель, устройство может никак на это не отреагировать. Если искатель работает неправильно, можете поэкспериментировать с длиной антенны

Ее (длину) можно сделать больше или меньше рекомендуемых параметров. Если в конечном счете прибор прекратил реагировать на все кроме электропроводки, значит, вы, наконец, нашли требуемую длину. При неправильной длине антенны устройство будет реагировать на любые прикосновения

Если искатель работает неправильно, можете поэкспериментировать с длиной антенны. Ее (длину) можно сделать больше или меньше рекомендуемых параметров. Если в конечном счете прибор прекратил реагировать на все кроме электропроводки, значит, вы, наконец, нашли требуемую длину. При неправильной длине антенны устройство будет реагировать на любые прикосновения.

Пьезоэлемент

Пьезоэлемент

Переходим к следующей составляющей искателя – пьезоэлементу. Он необходим для того, чтобы на слух определять, когда детектор улавливает электромагнитные волны (при этом будут раздаваться характерное потрескивание). Раздобыть пьезоэлемент не составит особого труда – возьмите его из старого тетриса, электронных часов или «Тамагочи». Если ничего из этого у вас нет, не отчаивайтесь – замените этот элемент миллиамперметром (возьмите его из старого магнитофона).

Вся конструкция будет питаться девятивольтным напряжением, для этого перед сборкой приготовьте батарейку класса «Крона».

Элемент питания GP (крона)

Сборка конструкции

Процедуру сборки можете выполнить одним из двух возможных способов:

• с помощью печатной платы;
• посредством навесной установки.

Второй вариант будет предпочтительнее для примитивной схемы, которая состоит из пяти элементов.

Первый этап. Для начала возьмите лист картона и положите на него микросхему «лицом» вверх. Ножки при этом окажутся снизу и под каждой из них вам нужно иголкой проделать отверстия (всего четырнадцать, по семь на одну сторону). Приготовив место для микросхемы, воткните ее ножки в соответствующие отверстия и согните их с наружной стороны – так вы не только надежно зафиксируете ИМС на картоне, но и упростите себе дальнейшую пайку проводов.

Второй этап. Для следующего этапа (пайки) используйте не слишком мощный паяльник, чтобы не перегревать микросхему. Оптимальный вариант – прибор на 25 Ватт. Собирайте искатель согласно схеме, приведенной в данной статье. Если сделаете все правильно, то искатель заработает сразу же, без каких-либо дополнительных настроек.

Третий этап. Подыщите для устройства любой корпус подходящих размеров и встройте туда схему. Проделайте в корпусе специальное небольшое отверстие для «пищалки», зафиксируйте с другой стороны пьезоэлемент.

Традиционно заканчиваем технологию сборки информативным видеоматериалом. В нем продемонстрировано тестирование «кустарного» и заводского искателей. Оказывается, что изделие, собранное своими руками, точнее определяет месторасположение скрытых электрокабелей.
