Гофра для проводов и кабеля
Содержание:
Назначение гофры

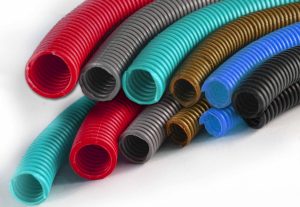

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.
Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.
Разновидности гофрированных труб
Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.
На рынке представлен широкий ассортимент металлических рукавов для кабелей

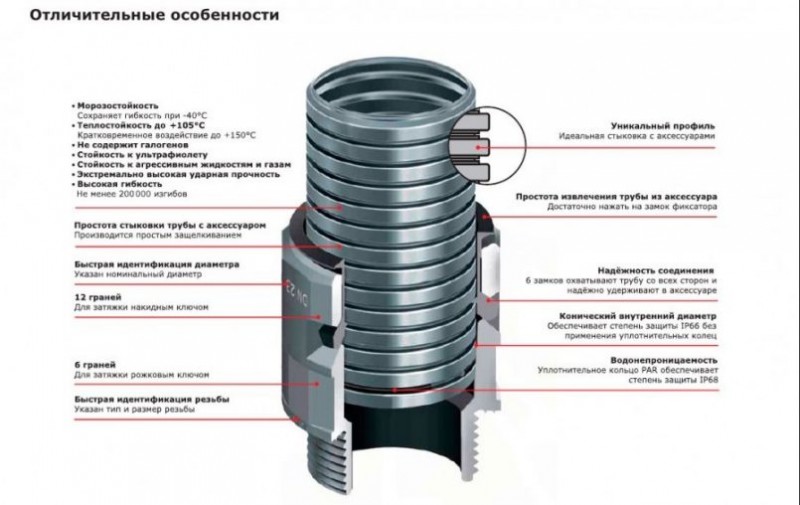

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.
Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:
- Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
- Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
- Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).
Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.
В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.
Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.
В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.
Герметичная металлическая гофра имеет дополнительный слой
В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.
В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.
При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.
Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.
Преимущества и недостатки
Данный вид гофрированных труб наделен массой достоинств. В их число входит:
- Абсолютная коррозионная стойкость.
- Ветро- и водонепроницаемость.
- Негорючесть. ПВХ при воздействии открытого огня не воспламеняется, а плавиться.
- Диэлектрические свойства.
- Гибкость и легкость, позволяющая сэкономить на количестве соединительных элементов, поддерживающих конструкциях из арматуры и транспортировке.
- Инертность по отношению к агрессивным химическим веществам.
- Большой выбор диаметров.
- Невысокая цена. Стоимость гофры из ПВХ значительно ниже, чем аналогичных изделий из других материалов.
- Долговечность. Трубы из поливинилхлорида эксплуатируются без потери первоначальных свойств в течение не менее 50 лет.
Недостатки ПВХ:
- Проявляет слабую устойчивость к ультрафиолетовому излучению.
- Выделяет вредные вещества при рабочих температурах выше 45 ºС.
- Становится хрупким при воздействии низких температур.
Когда можно использовать
Существует множество причин, по которым электрические провода целесообразно прятать в гофрорукав:
Если возникает необходимость монтажа кабеля в стенах из горючих материалов или под отделкой, склонной к возгоранию, необходимо брать гофру с оболочкой негорючего типа.
Когда электропроводка закрывается отделочным материалом, то существует риск в последующем повредить кабель, например при сверлении отверстий. Гофра с твердой оболочкой снижает вероятность повреждения.
В случае монтажа кабеля под полом или в стяжке обеспечивается защита от сдавливания или повреждения с сохранением возможности оперативной замены.
Для наружного проведения проводки применяется уличная гофра для кабеля. У нее должна быть повышенная защита от повреждений и воздействия погодных факторов.
Советы по выбору трубы для монтажа в разных условиях
Самый главный параметр, учитываемый при выборе способа защиты электропроводки – это место размещения: в помещении на стене, за подвесным потолком, гипсокартонной фальшстеной; на высоте до 2 м, на уровне пола или плинтуса, выше 2 м; в сыром помещении, под открытым небом или в грунте. Второй параметр – требуемая степень защиты, напрямую зависящая от места размещения электрических сетей.
Для прокладки проводов и кабелей на улице чаще применяют стальные гладкие и гофрированные трубопроводы. Они несколько прочнее конструкций из ПВХ. К тому же ПВХ хоть и считается устойчивым к ультрафиолету, но под прямыми солнечными лучами гофра из ПВХ простоит не очень долго – лет 15-20. Труба из ПВХ простоит немного дольше. Но все зависит от целей прокладки провода и потенциального срока службы всей конструкции – если это силовой кабель, то его прокладывают надежно и надолго, а если это проводок к светильнику – то как раз через 15-20 лет придет время обновлять и светильник и проводку.
Желательно обеспечивать герметичность прокладки провода на открытом воздухе – и для сохранности проводов и изоляции, и для сохранности труб – при замерзании в них воды их может разорвать или деформировать. При использовании металлической гофры следует выбирать гофру с внутренним слоем из пластика. Стыки труб и рукавов с коробками или фитингами желательно промазать герметиком или герметизировать уплотнителями.
ПНД и полипропилен не устойчивы к ультрафиолету, поэтому их не используют на улице. Хотя 2-3 года простоят – для временной прокладки электрических сетей годятся.
В грунте прокладку коммуникаций производят при помощи ПНД и двуслойной гофры из ПВХ. Прокладка в металле уже практически отошла в прошлое из-за склонности стали к коррозии.
Для заливки в стяжку и бетонные стены и полы, прохода стен необходимо использовать прочные гладкие стальные или пластиковые трубы или армированную тяжелую гофру. В производственных и складских помещениях также требуются прочные гладкие кабельные короба. В общественных зданиях, подъездах и в некоторых других местах также придется использовать гладкие прочные трубы, исходя из соображений безопасности людей (или антивандальной стойкости).
Во влажных помещениях используют двухслойную гофру, которая надежно герметизирует провода.
Самые тонкие и легкие гофрорукава используются при прокладке электрических сетей под обшивкой стен и потолков, подвесными потолками, в гипсокартонных перегородках.
При открытой прокладке следует учитывать расположение проводки – если есть возможность повреждения предметами, сумками, руками-ногами и прочими частями тела, следует выбирать или гладкие трубы, или прочную гофру с толстой стенкой. Особенно следует учесть эту опасность при прокладке провода вблизи пола и над плинтусом, на высоте бедер (0,8-1,2 м)
При покупке гофры следует выбирать изделия с зондом (проволокой) для протягивания кабеля. Отсутствие зонда усложнит Вашу работу и вызывает сомнения в качестве гофрорукава.
Покупать желательно в крупных магазинах и гипермаркетах. При покупке обязательно следует требовать чек и сертификат, особенно для пластиковых изделий. Для внутренней проводки пластик должен быть самозатухающим! Если есть возможность, желательно купить небольшой кусок трубы и проверить – попробовать поджечь.
Размеры и примерные цены
При выборе труб необходимо правильно выбрать диаметр. Для сетей освещения, телефонной или компьютерной сети достаточно трубы диаметром 16 мм. Для подвода проводов к выключателям и розеткам подойдет диаметр 20 мм. Для небольших кабелей (например, для подключения мощного оборудования на кухне) подойдет диаметр 25 мм. Силовые кабели лучше прокладывать в трубах диаметром 25-50 мм.
Цены на гофру ПВХ:
- Диаметр 16 мм – от 4,7 до 9 руб. и выше.
- Диаметр 20 мм – от 6,5 до 11 руб. и выше.
- Диаметр 25 мм – от 10,8 до 18 руб. и выше.
Цены на гладкие изделия из ПВХ:
- Диаметр 16 мм – от 12 руб. и выше.
- Диаметр 20 мм – от 18 руб. и выше.
- Диаметр 25 мм – от 35 руб. и выше.
Цена очень отличается у разных производителей.
Виды
Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:
По материалу
- Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
- Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
- Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).
Полиэтиленовая гофраИсточник elektro-svitidla.com
По устойчивости к внешним воздействиям
- Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
- Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
- Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
- Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.
По количеству слоёв
- Однослойные (могут иметь разную толщину).
- Двухслойные (имеют сразу две стенки).
Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.
Прокладка металлической гофрыИсточник rusenergetics.ru
Наружный диаметр гофрированных изделий для кабеля может колебаться в пределах от 16 мм до 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.
Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.
Прокладывание в штробыИсточник uk-parkovaya.ru
Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.
Размер
Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:
Так определяется толщина гофры (таблица, часть 1)Источник infocable.by
Так определяется толщина гофры (таблица, часть 2)Источник infocable.by
Приведём несколько примеров для улучшения понимания процесса правильного подбора гофрорукавов для различных видов и типов кабеля (проводов):
- 16 мм – трубы с такой толщиной подойдут для прокладывания двух проводов от электрического распределительного щитка к осветительным приборам;
- 20 мм – такая гофра подходит для проведения кабеля к розеткам и выключателям;
- 25 мм – такая толщина гофротрубы идеальна, если необходимо провести кабели от электрощитка до другого компонента электроцепи;
- 32 мм – такой толстый рукав помогает проложить кабель от одного щитка к другому;
- 40 мм и толще – такая гофра используется для прокладывания проводки в межэтажных покрытиях.
Виды
Ассортимент гофрированных труб представлен на современных рынках разными моделями изделий, имеющих различия в конструкции:
- однослойные — очень гибкие и лёгкие, применяются для подключения газовых приборов и защиты кабеля разного назначения;
- двухслойные — имеют гладкую внутреннюю стенку и гофрированный наружный слой, обладают повышенными характеристиками прочности (рёберной и кольцевой жёсткости), стойкостью к механическим воздействиям.
- гофрированные шланги. Применяются в качестве гибких подводок к переносным и передвижным устройствам коммуникаций в тех случаях, когда их присоединение жёсткими трубами технически сложно или совсем невозможно.
- армированные — изготавливаются из полиэтилена низкого давления методом соэкструзии с армированием синтетическими, минеральными или стальными волокнами. Имеют трёхслойную структуру стенки, где основу составляет гладкая эластичная труба ПНД, наружный слой является гофрированной гидрозащитной оболочкой, а в качестве прослойки выступает армирующая вставка. Такая технология производства позволяет получать на выходе трубы больших диаметров с высокой кольцевой жёсткостью без утолщения гофр. Металлическая вставка полностью защищена полиэтиленом и не подвержена коррозии.
Гофротрубы также различаются по материалу, использованному для их изготовления:
- полиэтилен низкого (ПНД) и высокого (ПВД) давления. Это наиболее распространённый вид пластмасс, обладающий универсальными физическими и химическими свойствами. Произведённый с соблюдением стандартов этот пластик является экологически безопасным материалом. Он морозоустойчив, слабо распространяет горение, не проводит электрический ток, поэтому гибкие трубопроводы из полиэтиленовых гофротруб не нуждаются в заземлении. Полиэтилен амортизирует при ударных нагрузках и способен быть надёжной защитой кабельным линиям от механического повреждения и вибрационных нагрузок. Инертность полиэтилена по отношению к химическим веществам позволяют обезопасить разводки электросети от многих видов растворителей, кислот, масел и других агрессивных составов;
- поливинилхлорид. ПВХ является безопасным материалом, не выделяющим токсичных веществ и не вызывающим аллергических реакций. Он абсолютно ни горюч, ни подвержен воздействию влаги, обладает стойкостью к коррозии и температурным перепадам, а так же низкой электропроводностью. ПВХ гофротрубы могут выдерживать большие нагрузки, поэтому их можно укладывать под толстым слоем бетона или в земле;
- нержавеющая сталь. Уникальные свойства нержавеющей стали сочетание с лёгкостью монтажа позволяют использовать такие изделия для радиаторных систем отопления, устройства «тёплого пола», трубопроводов подачи холодной и горячей воды;
- алюминий. Из алюминиевых гофрированных труб получаются лёгкие и прочные вентиляционные каналы, кухонные вытяжки и дымоходы. Этот материал не горюч, устойчив к коррозии, жаростойкий — выдерживает нагрев без потери формы до +270ºС.
Особенности конструкции и технические характеристики
Размер гребней и расстояния между ними у разных производителей может быть разным, степень жёсткости регулируется путём утолщения колец.
Технические характеристики гофротруб зависят от особенностей материала и конструктивного исполнения. Например, для гофр из нержавеющей стали производители устанавливают следующие параметры:
- диапазон рабочих температур — 1-100 градусов;
- интервал рабочих давлений — 10-65 бар (разрушающего – 210 бар);
- параметры радиуса изгиба — 30-150 мм (зависит от диаметра металлопроката);
- размеры толщины стенки трубы — 0,25-0,3 мм;
- поверхность гофрированного продукта, участвующая в теплообмене, на 40% выше, нежели у ее медного аналога.
Подбор
Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:
- для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
- для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
- для прокладывания кабелей между распределительными коробками – 25 мм;
- для соединения электрощитов — от 32мм;
- для прокладывания кабелей между этажами – 40-50 мм.
По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.
Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:
- Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
- Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
- Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.
Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:
- Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
- Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
- Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
- В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
- Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.
Стандарты изделий
Технические условия производства гофры из ПВХ регламентируют:
- Электротехнической — ГОСТ 32126.1-2013; ГОСТ 50827-95 (МЭК 670-89); EN 61386-1; EN 61386-22; ТУ2247-008-47022248-2002.
- Канализационной и водопроводной — ГОСТ Р 54475-2011 и ТУ 2248-001—96467180-2008.
Размеры
Гофра ПВХ с (зондом и без него) для электротехнических работ выпускается следующих размеров:
Наружный диаметр, мм | Внутренний диаметр, мм | Количество в бухте, м |
16 | 10,7 | 100 |
20 | 14,1 | 100 |
25 | 18,3 | 50 |
32 | 24,3 | 25 |
40 | 31,2 | 15 |
50 | 39,6 | 15 |
63 | 50,6 | 15 |
Более жесткая гофрированная труба, применяемая для обустройства канализационных и дренажных систем, выпускается отрезками длиной 2, 3, 6 и 12 м в следующем диапазоне диаметров:
- Наружного — от 110 до 1135 мм.
- Внутреннего — от 93 до 1000 мм.
Установка гофры для унитаза, ее виды, длина, размеры
В былые времена вся канализационная система была чугунной: и коллектор, и стояки, и трубы, и колена подключения к унитазу. Достоинством такой системы была надежность, а недостатком – шероховатость чугуна, способствующая зарастанию труб грязью, а иногда и полному их забиванию.
Со временем менялся и «фасон» унитазов, и способ их крепления к полу. Благодаря ремонтам, менялся уровень стен и пола в санузле. Эти факторы приводили к тому, что при установке нового унитаза становилось проблематично подбирать трубы и колена нужного размера и конфигурации для состыковки сантехприбора и канализационного стояка. В этом случае на помощь может прийти новый преходник, сделанный из прочных термопластических материалов, который, растягиваясь, меняет размер и, благодаря этому, гнется – гофра. Установка гофры для унитаза сильно упростила его монтаж и подсоединение к системе центральной канализации.
Что такое гофра для унитаза
Относясь к водосливной арматуре, в отличие от трубы – гибкая, а от сливной манжеты – длинная, она является пластиковым «рукавом с манжетой», по которому течет вода. Длина гофры для унитаза может колебаться от 231 до 500 мм, а стандартные диаметры – 134 (внутри – 75) мм – на манжете, надеваемой на раструб унитаза и 110 мм – на конце, вставляемом в выход стояка канализации.
Особенности гофры для унитаза

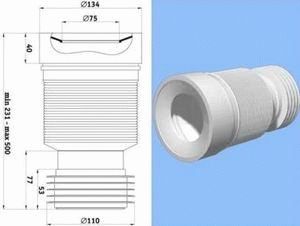

Гофра изнутри имеет трубу, диаметром 75 мм, которая обладает совершенной гладкой поверхностью, что не дает ей возможности накапливать мусор и зарастать грязью.
Недостатком материала, из которого сделаны переходники-гофры является его хрупкость, он может треснуть от удара или нагрузки, превышающей предел его прочности. Для упрочения изделия его армируют металлическими пластинами. Не все модели проармированы, эту подробность нужно уточнять у продавца.
Вообще нужно сказать, что качество гофр очень зависит от его производителя и стоимости. Не стоит рисковать ремонтом, комфортом, временем и деньгами и ставить на свою сантехнику дешевую некачественную гофру. Если вы хотите, чтобы менять ее не пришлось 5-10 лет, лучше остановиться на модели итальянских, французских, чешских или английских производителей.
Установка гофры для унитаза
1. Сначала конец гофры, имеющий внутренние мембраны, которые призваны обеспечивать герметичность соединения, нужно надеть на патрубок унитаза, который должен быть чистым. Для усиления герметичности можно предварительно обмазать выпуск унитаза сантехническим герметиком и после этого надеть широкий конец гофры. Нужно следить, чтобы она наделась равномерно и симметрично по всему диаметру трубы. После этого силикону нужно дать время высохнуть.
2. Унитаз монтируем на нужном месте.
3. Противоположный край гофры, имеющий наружные уплотнительные кольца, нужно вставить до упора в канализационную трубу, ведущую к стояку. Трубу предварительно нужно вычистить от ржавчины и мусора. Для пущей надежности можно смазать силиконом и этот конец гофры – вставляемый в трубу.
4. После высыхания силикона, для проверки качества сделанной работы, выливаем в унитаз ведро воды. Если протечек нет – гофра хорошо выполняет свою функцию.
Как видим, установка гофры на унитаз довольно несложная задача, и для её выполнения не обязательно привлекать профессионального сантехника.
