Назначение дифавтомата, его применение

Обзор брендов

Итак, для начала вкратце расскажем об основных производителях автоматических выключателей. Что касается зарубежных брендов, наиболее известными считаются:

• ABB. Шведско-швейцарская компания, которая по праву считается лидером в области производства электротехнической продукции. На сегодняшний день автоматические выключатели ABB являются наиболее качественными, долговечными и безопасными в использовании. Как Вы понимаете, за такую зарубежную продукцию придется отдать больше денег, нежели за отечественную модель. В то же время разница в цене небольшая, поэтому для дома и квартиры рекомендуем покупать автоматы от производителя АББ.
• Legrand. Страна производитель – Франция. Автоматические выключатели фирмы легранд не уступают по качеству марке ABB, поэтому для электромонтажных работ продукцию Legrand также предпочтительно выбирать. По стоимости автоматы примерно такие же, собственно, как и по надежности.
• Schneider Electric. Еще одна французская фирма, которая закрывает ТОП-3 лучших производителя, специализирующихся на выпуске надежных автоматических выключателей. Шнайдер Электрик уже очень давно обосновался на российском рынке электротехнической продукции и имеет множество положительных отзывов от опытных электриков.
• General Electric. Американский производитель силовых автоматов и другой электротехнической продукции, которого также можно назвать одним из лучших по качеству. На сегодняшний день существует множество дискуссий на форумах по поводу того, что лучше: GE или Legrand. Тут можно сказать, что обе марки выпускают автоматические выключатели хорошего качества, но по факту, на Легранд спрос больше на российском рынке.
• Siemens. Компания Сименс специализируется не только на выпуске автоматики, но все же имеет широкий ассортимент моделей для промышленного и бытового применения. Качество уже немного хуже, нежели у тройки лидеров, но все же является очень высоким. Цена, также немного ниже по сравнению с такими производителями, как АББ, Легранд и Шнайдер Электрик.
• Moeller. Немецкая фирма, удачно конкурирующая с таким мировым гигантом, как ABB. Несмотря на то, что в 2007 году Moeller была выкуплена американской Eaton Corporation, на качестве и надежности продукции это не отобразилось в худшую сторону. Автоматические выключатели фирмы Moeller соответствуют всем мировым стандартам и пользуются высокой популярностью.

Среди отечественных производителей автоматов, лучшее качество у таких брендов, как:

• КЭАЗ. Продукция курского завода имеет среднее качество и примерно такую же цену. В линейке автоматических выключателей можно найти модель на любой номинальный ток, в то же время гарантия на автоматы 2 года, что дополнительно свидетельствует о хорошей надежности изделий.
• IEK. Скандально известная, судя по отзывам на тематических форумах, российская компания, которая изготавливает автоматы сомнительного качества. Недостаток продукции ИЕК в том, что при перетяжке прижимных винтов пластиковый корпус может разойтись. В то же время АВ гудят, даже если нагрузка далеко не критическая. Несмотря на свои недостатки, автоматические выключатели ИЕК пользуются высоким спросом на рынке России и Украины, что связано с низкой стоимостью автоматики данного производителя.
• Контактор. Завод принадлежит фирме Легранд, поэтом качество продукции на порядок выше, чем у остальных отечественных брендов. В то же время стоимость автоматов «Контактор» примерно такая же, как и у продукции стран евросоюза, поэтому, как нам кажется, лучше уже купить проверенную автоматику и быть уверенным в ее надежности.
• DEKraft. Относительно молодая российская фирма, которая занимается выпуском электротехнических товаров. Невысокая стоимость оправдывает не слишком хорошее качество, по сравнению с мировыми производителями. В то же время автоматы декрафт соответствуют всем российским стандартам и даже используются в строительстве бюджетных промышленных объектов, массового жилья.

Также хотелось бы сказать несколько слов о продукции из Китая. Китайские автоматические выключатели EKF electrotechnica, прямым конкурентами которых являются автоматы IEK. У обеих фирм примерно одинаковая цена и похожее качество. Как ни странно, Китай дает гарантию на свой товар сроком в 5 лет.

Выбор автоматов,УЗО и сечения провода- быстро и точно!

Здравствуйте уважаемые читатели моего сайта!

На этот раз я покажу как можно очень быстро и точно выбрать автоматический выключатель, УЗО (устройство защитного отключения) и необходимое сечение провода при ремонте или монтаже электропроводки.

И поможет нам в этом отличная прога под названием “Электрик”.

Я уже неоднократно рассказывал как пользоваться этой программой, читайте:

“Программа Электрик. Потеря напряжения. Куда теряется электричество в проводах?”

“Сколько денег надо на электропроводку?”

“Не знаете как выбрать автомат?Воспользуйтесь программой Электрик!”

Итак, как же нам поможет “Электрик”? Смотрим.

Открываем программу и внизу нажимаем кнопку “Квартира”.

В открывшемся окне вы увидите готовый вариант однолинейной схемы электропроводки в доме. Кто не знает что это такое и с чем все это едят- не пугайтесь, ничего сложного нет!)))

Обратите внимание

Здесь указываем что материал электропроводки у нас- медь, тип проводника- кабель и количество жил- трехжильный. По выбору схемы чуть позже.

Ввод в дом показан в верхней части схемы, то есть направление мощности- сверху вниз. Вводной кабель- трехжильный, две жилы кабеля подключаются на автоматический выключатель АВ (первый если считать сверху вниз).

Два штриха на кабеле означают две жилы. Это фаза (L) и ноль (N), а жила заземления (PE) показана правее.

С вводного автомата фаза и ноль идут на электросчетчик Wh.

А далее электропроводка “разбивается” на несколько групп.

Программа “Электрик” предлагает насколько вариантов однолинейных схем- 4 варианта. Отличаются они именно количеством и составом групп. Вот например я показал различие между Схемой №1 и Схемой №2:

Вот они- все 4 варианта схем:

Далее после выбора схемы надо указать в соответствующем поле  мощность подключенных электроприборов и их коэффициэнт мощности.

Это можно помотреть или в паспорте на электроприбор или на его корпусе. Может в этом нам помочь и программа “Электрик”.

Для этого нажмите “Выбрать мощность” и в открывшемся окне кликните один раз на нужном электроприборе. Можно выбрать несколько приборов, программа автоматически суммирует мощность.

Важно

После того как вы выбрали в этом окне электроприборы, окно НЕ закрывайте! А кликните левой мышкой один раз в ту клеточку мощности, которую вы искали:

Аналогичным способом заполните все клеточки мощности

С параметрами косинуса фи я предлагаю не заморачиваться, это не очень важно, можете указать во всех клетках значение 0,9

Если внимательно смотреть то увидите что на заднем плане в основном окне программы так же указывается общая мощность указанных электрических цепей:

После того как все поля заполнены, нажимаем на кнопку “Расчет” и программа начинает делать подбор номиналов автоматических выключателей. УЗО и сечение провода.

Через пару секунд- все готово!

Вот таким образом программа “Электрик” может помочь в выборе автоматов. узо и сечения провода для электропроводки.

Как видите- для той мощности что я указал на однолинейной схеме с такими мощными электроприборами как электроплита в 6кВт да еще на кухню с сантехническим оборудованием выделил 8,5кВт- требуется вводной кабель 25 кв.мм по меди и 100 амперный вводной автомат.

Конечно в реальности такого нет, на квартиру энергоснабжающая организация никогда не разрешит использовать такую мощность с тОком в 100 ампер да еще по одной фазе…

Но тут еще следует учесть что это МАКСИМАЛЬНО возможная мощность если включить разом ВСЕ электроприборы, в реальности такого конечно никто не делает)))

Совет

Поэтому в приведенном мной примере я бы установил на ввод автомат на 40 ампер, автомат АВ-цепь сантех. оборудования заменил бы на 20А, остальное оставил как есть.

А как бы вы поступили?

На правах рекламы:

Если вас интересует ремонт или изготовление рукавов высокого давления, то все это можно заказать в специализированном сервисном центре где можно сделать грамотный ремонт шлангов.

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой видеоканал на Ютубе!

Что лучше — УЗО и ВА по отдельности или дифавтомат

Такой вопрос, без сомнения, встаёт перед каждым, кому приходится подключать электричество в доме или квартире, поскольку применение аппаратов защиты является обязательным (требования ПУЭ). У каждого варианта есть и достоинства, и недостатки. Для начала оценим сильные стороны дифавтоматов:

1. Размер. В самом распространённом случае, когда сеть является однофазной, а УЗО предполагается применить двухполюсное, дифавтомат займёт на DIN-рейке 2 модуля, тогда как пара «УЗО + ВА» — целых 3 (2 будут заняты УЗО). Если электропотребители будут разделяться на несколько групп, что делается очень часто, то ВА и УЗО, соответственно, тоже потребуется несколько, а значит и места при замене их на дифавтомат будет сэкономлено достаточно много. Этот фактор особенно актуален для тех пользователей, кому приходится иметь дело с малогабаритными электрощитами.

2. Количество соединений и простота монтажа. Подключить одно устройство вместо двух, хоть и незначительно, но всё-таки проще. Если этим занимается малоопытный монтажник, то ещё и вероятность ошибки будет ниже. Но самое главное — уменьшится количество соединений, что положительно скажется на КПД и надёжности системы.

А вот какие аргументы приводятся в пользу применения отдельных устройств:

1. Стоимость. У большинства производителей, известных высоким качеством своей продукции, дифавтомат стоит дороже отдельно взятых УЗО и ВА с теми же параметрами. Необходимо также учитывать стоимость замены аппарата в случае выхода его из строя. Если, к примеру, «посыпется» УЗО, то и менять придётся только его. Если же у дифавтомата откажет какой-либо модуль, то придётся менять всё устройство целиком, даже если второй модуль будет работоспособным. Повторимся, что всё вышесказанное является правилом только для брендовой продукции — у производителей среднего и бюджетного классов такое соотношение цен наблюдается далеко не всегда. Например, дифавтомат АВДТ32 на 16А/30мА компании IEK стоит 600 руб., тогда как УЗО марки ВД1–63 с такими же параметрами и выключатель автоматический ВА47–29 на 16 А от того же производителя стоят, соответственно, 600 и 35 руб. Но даже в этом случае, хотя разница в стоимости дифавтомата и пары «УЗО + ВА» практически незаметна, преимущество отдельно стоящих устройств является очевидным: если в дифавтомате выйдет из строя модуль защиты от перегрузок и КЗ, то замена аппарата обойдётся в 600 руб., в то время как поломка отдельно стоящего ВА потребует затрат в размере всего лишь 35 руб.

2. Удобство эксплуатации. Пользователь, у которого установлены отдельные УЗО и ВА, при возникновении нештатной ситуации легко догадается в чём дело. Если сработало УЗО, значит, имеет место утечка тока, если ВА — имеет место перегрузка или КЗ. Для владельца дифавтомата проблема будет не столь очевидной, поскольку непонятно, какой именно модуль сработал. Конечно, всё это относится только к дифавтоматам в самом простом исполнении и не является актуальным для более современных приборов, оснащённых индикатором срабатывания УЗО (специальные флажки). Но выпуск последних освоили ещё не все производители и даже у именитых брендов такие аппараты имеются не в каждой серии.

Итак, в каждом отдельно взятом случае предпочтительным может оказаться как один, так и другой вариант. Всё зависит от схемы защищаемой сети (в частности, от количества групп), размеров электрощита и конкретных моделей устройств, на которых пользователь решил остановить свой выбор.

Что же касается рабочих параметров и надёжности, то в этом отношении УЗО и дифавтоматы идентичны. Модули защиты от утечки тока в дифавтоматах также бывают электронными и электромеханическими, и точно так же дифавтомат нужно выбирать по виду тока утечки — только для переменного тока (тип АС), для переменного и пульсирующего постоянного (тип А) либо для всех видов тока, включая выпрямленный (тип В).

Порядок установки дифавтомата

Электромонтажники из специализированных компаний во время работы используют специальный инструмент. Он позволяет выполнять процесс максимально быстро. Тем более этому способствуют опыт мастеров. Специалисты выполняют работы всегда последовательно:

1. Проверяют работоспособность тумблеров и отсутствие дефектов на корпусе защитного устройства.
2. Монтируют АВДТ в шкафу на din-рейке из металла.
3. Отключают напряжение в доме и проверяют его отсутствие с помощью специального индикатора.
4. Подсоединяют зачищенные жилы к верхним клеммам АВДТ. При этом учитывают маркировку на корпусе дифавтомата. Обычно синюю жилу соединяют с нулем, а коричневый или желтый провод – с землей. Оставшийся цвет является фазой. Ее подсоединяют к соответствующему разъему защитного устройства.
5. Подключают к нижним клеммам дифавтомата проводку дома или жилы от других автоматов.
6. Проверяют работоспособность АВДТ после подачи напряжения.

Собранный щиток с дифференциальным автоматомИсточник uk-parkovaya.ru

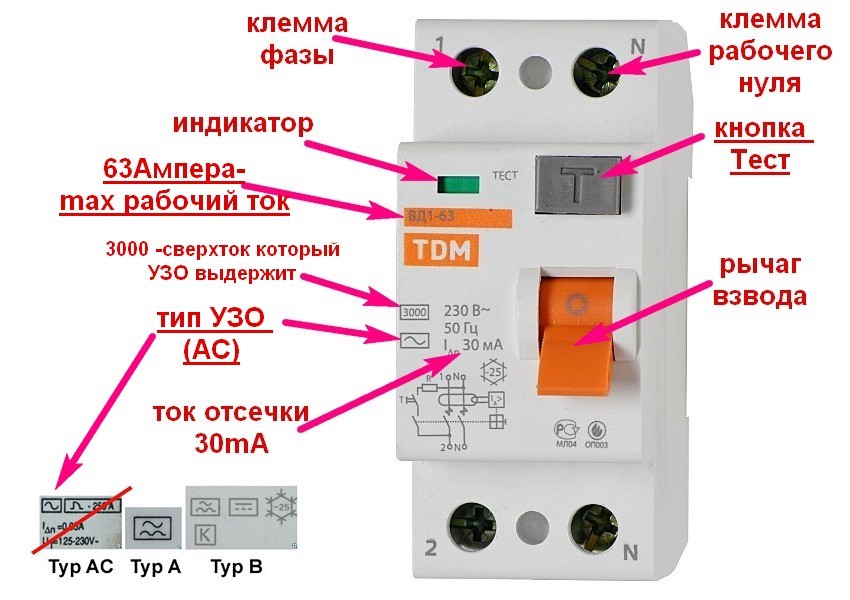

Маркировка УЗО (УДТ) на корпусе приборов

Нужно заметить, что корпусная характеристика (обозначения на корпусе) современных устройств показывает практически полную информацию относительно электромеханических и температурных параметров приборов.

Вся информация о рабочих характеристиках, сфере применения и даже об оптимальном варианте подключения нанесена на корпус защитного устройства в виде четкой, легко читаемой маркировки

По сути, пользователю даже нет необходимости обращаться к сопроводительной документации, так как, зная обозначения, все сведения можно получить прочтением информации с фронтальной части корпуса.

Среди обозначений рекомендуется изучить графику, показывающую характеристику автоматов относительно условий функционирования: «А», «В», «АС», «F», которая определяет чувствительность прибора к переменному и постоянному току разной формы.

Аббревиатурное же обозначение приборов часто отражает их типичную и серийную принадлежность. Например, «АД12М» – автомат дифференциальный, серийный номер – 12, модернизированный. Или так:  «ВД63» – выключатель дифференциальный, 63 серии.

Правда встречаются модели (как правило, импортные), имеющие несколько запутанную аббревиатуру, скажем – FH200. Здесь: символ F – это серия устройства, H – вариант исполнения корпуса, 200  – серийный номер.

Или ещё пример: прибор, обозначенный аббревиатурой DS. Первый символ понятен без «перевода» – дифференциальный. Второй указывает на принадлежность устройства к разряду селективных устройств.

Вопрос выбора между дифференциальным автоматом и УЗО требует детально изучения. Рекомендуем ознакомиться с материалом, разбирающим их отличия, специфику использования, а также преимущества с недостатками.

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.

Как выбрать устройство дифференциального тока?

Выбирают устройства дифференциального тока аналогично тому, как делают это, к примеру, с автоматическими выключателями.

Выбор УДТ. При той обширной информации, что выводится на фронтальной панели модуля, выбирать приборы можно без затруднений непосредственно на месте приобретения

То есть выбор делается на основании традиционных критериев подбора электрооборудования подобного типа:

1. Цель применения.
2. Соответствие току нагрузки.
3. Критерий чувствительности на срабатывание.
4. Корпусное исполнение.

Для применения в условиях привычного быта обычно выбор приходится на однофазные приборы характеристики «АС» или «А». Для использования на бытовых сетях жилых строений лучше брать устройства чувствительностью 10-30 мА (на прикосновение) и 100 мА (пожарная защита и КЗ). Корпусное исполнение – максимально удобное под монтаж и в плане эксплуатации.

Следует отметить: устройство дифференциального тока монтируется всегда последовательно с автоматическим выключателем. Поэтому токовые характеристики обоих приборов должны совпадать либо номинальный ток УДТ должен быть выше.

Рейтинг лучших моделей класса AC

ABB DS201 2П 30 мА C

Хороший продукт, который подойдет для размещения во многих квартирах. Максимальный ток утечки составляет 30 мА. Выпускается популярной компанией, поэтому качество исполнения на премиальном уровне. Аппарат обладает всеми сертификатами и документами, которые подтверждают его безопасность, что также большой плюс.

Средняя цена – 3 300 рублей.

ABB DS201 2П 30 мА C

Достоинства:

• Надежность;
• Не занимает много места;
• Хорошая сборка;
• Доступная цена.

Недостатки:

Legrand DX3 2П 30 мА C

Этот дифавтомат отличается надежностью и безопасностью. Поэтому человек может использовать устройство без боязни за свою технику. Корпус выполнен из прочного пластика, который выдерживает незначительные механические нагрузки. Отключающая способность составляет 6 кА.

Legrand DX3 2П 30 мА C

Достоинства:

• Низкая стоимость;
• Эффективная работа;
• Надежный корпус;
• Быстрое отключение.

Недостатки:

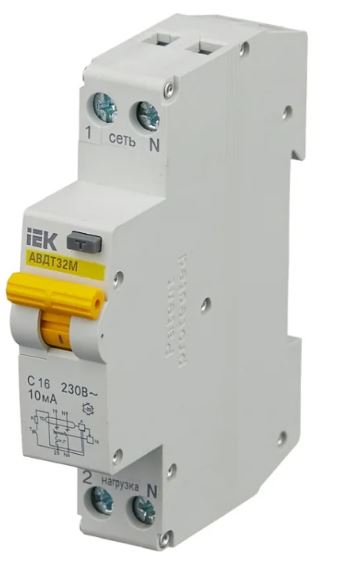

IEK АВДТ-32М 2П 10 мА C

Топовое изделие популярной фирмы. Продукт оснащен надежными защитными функциями, которые автоматически сработают при возникновении непредвиденной ситуации. Работает с напряжениями до 230 В. Производитель оснастил прибор качественным корпусом и увеличил прочность в зоне присоединения проводников, для этого было создано 9 заклепок. Гарантия на товар составляет 5 лет, что является большим сроком и указывает покупателю на безотказность работы этого агрегата.

Средняя стоимость – 2 255 рублей.

IEK АВДТ-32М 2П 10 мА C

Достоинства:

• Простой монтаж и демонтаж;
• Компактность;
• Прочность;
• Удобный переключатель.

Недостатки:

Schneider Electric EASY 9 1П 30 мА C

Если человек ищет первоклассное качество по доступной цене и лучшую европейскую сборку, то это подходящий вариант. Продукт подойдет для большинства квартир. Производитель оснастил автомат лучшими техническими характеристиками, которые позволят увеличить эксплуатационный характеристики в разы.

Товар используется в домашних сетях, но также показывает отличные результаты на производственных участках, что значительно увеличивает область его использования.

Средняя цена – 2 000 рублей.

Schneider Electric EASY 9 1П 30 мА C

Достоинства:

• Эффективность;
• Хорошая защищенность;
• Широкая область применения;
• Качественная сборка.

Недостатки:

IEK АД-12 2П 30 мА C

Дешевый вариант, который отличается надежностью и безопасностью. Несмотря на маленькую цену, изделие прослужит владельцу свыше 5 лет, что является положительным моментом. Класс защиты – IP20, поэтому лучше избегать установки в местах с высокой влажностью. Потому что от этого изделие может испортиться и перестать работать. Выпускается популярной фирмой, которая пользуется широким спросом не только у домовладельцев, но на производственных линиях.

Корпус изготавливается из прочного пластика. Он не воспламеняется при пожаре и показывает хорошую устойчивость к перепадам температур. Установка и демонтаж автомата займет минимум времени. Компактные размеры и универсальное применение, также играют положительную роль при покупке этой модели. Работает с напряжением до 230 В, при этом ток утечки равен 30 мА. Отключающая способность – 4.5 кА.

IEK АД-12 2П 30 мА C

Достоинства:

• Высокий эксплуатационный срок;
• Небольшая цена;
• Эффективность;
• Быстрое отключение при возникновении непредвиденных обстоятельств;
• Прочный корпус.

Недостатки:

EKF АД-12 Basic 2П 30 мА C

Хорошая модель, предназначенная для функционирования в сетях, где номинальное напряжение равняется 230 В. Класс защиты – IP20, что является стандартом для подобных конструкций. Аппарат отвечает Европейским требованиям электробезопасности. Принцип работы – электронный. Внешний вид ничем не отличается предыдущих моделей, положительным моментом является простота установки и снятия, что дает возможность легко заменить товар в случае поломки.

Кроме того, дифавтомат отличается небольшими габаритами, это позволяет сэкономить больше полезного пространства в распределительном щитке. Механическая износостойкость равняется 20 000 циклов, поэтому устройство прослужит владельцу десятки лет и не сломается в неподходящий момент.

Средняя цена – 700 рублей.

EKF АД-12 Basic 2П 30 мА C

Достоинства:

• Эффективное автоматическое отключение при возникновении высоких нагрузок и короткого замыкания;
• Качество соответствует мировым стандартам;
• Экономит полезное пространство;
• Проверенный конструктив.

Недостатки:

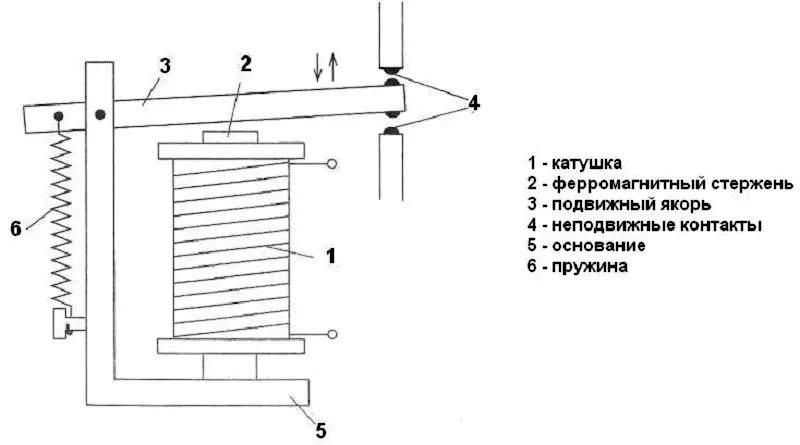

Назначение дифференциального автомата

Прогресс электротехнических устройств позволил создать дифференциальный автоматический выключатель (в быту дифавтомат), совмещающий в одном корпусе: автомат выключения при коротком замыкании Iкз и превышенной нагрузке Iн плюс устройство защитного отключения (УЗО), работающее по принципу выявления дифференциального тока утечки IΔn.

В идеальной электрической цепи токи фазы и нейтрального провода должны быть равными, сколько через фазу входит, столько через ноль выходит, нигде ничего не должно потеряться в электрической сети. Если где-то плохая изоляция или ток проходит через тело человека в землю, причиняя поражающее действие, значит, есть потери, они и являют собой IΔn, измеряемый миллиамперами (мА). Это утверждение справедливо и для трёх фаз: сколько входит через одну — столько же выходит через две остальные и нулевой провод.
