Как выбрать дифавтомат по его мощности, току утечки
Говоря о требованиях безопасности, прописанных для обустройства всех электрических сетей, которые предназначены сегодня для загородного дома или, например, квартиры, стоит отметить, что здесь есть вариант установки двух типов защиты.
Первая – это защита непосредственно здоровья и жизни человека от электричества в случае, когда соприкасаются между собой только ведущие части какого-либо электрооборудования. Вторая – это от возможного короткого замыкания.
Самый главный момент заключается в том, что в любом случае можно осуществить защиту, и важно лишь с полным пониманием подойти к выбору характеристик
Как рассчитать и определить нужный «для себя» дифавтомат?
Расчет производится по аналогии с обычным автоматическим выключателем. Определяется сила тока при максимально возможной нагрузке. Для этого существует формула
I = P/U,
где P — мощность сети (Вт),
а U — напряжение (В).
Мощность легко узнать в инструкции к электроприбору, также она часто указана на его корпусе.
В качестве примера возьмем расчет дифа для средней жилой квартиры. И так, в нашем случае, в квартире может быть следующая электроника:
Электроприбор
Средняя мощность
Телевизор
100Вт
Холодильник
150Вт
Посудомойка
300Вт
Стиральная машинка
380Вт
Пылесос
400Вт
Бойлер
1500Вт
Освещение (LED)
200Вт
Утюг
800Вт
Суммарная мощность
3830Вт
На первый взгляд, максимальная сетевая нагрузка равна 3830 Вт (3,83 кВт), но предположим, что в квартире все потребители никогда не будут работать одновременно. Например, маловероятно, что одновременно будет работать пылесос, утюг и стиральная машина с посудомойкой.
Поэтому, из данного набора выберем наиболее мощные электроприборы: утюг (800 Вт) и стиральную машину (380 Вт). Итоговая нагрузка получилась:
100 Вт + 150 Вт + 380 Вт + 1500 Вт +200 Вт + 800 Вт = 3130 Вт (3,13 кВт).
В однофазной сети (220 В) сила тока при этом будет равна:
3130 Вт / 220 В = 14,2 А.
Ближайший по номиналу дифавтомат — 16А, его и берем. Как правило, на вводе в однокомнатные квартиры ставят дифы на 16А и 20А. При наличии электроотопления лучше выбрать на 25А или 32А.
Аналогичным образом рассчитывается диф для розеточных групп и освещения в комнатах. Например, чтобы защитить единственную розетку для бойлера (1500 Вт), понадобится дифавтомат на:
1500 Вт / 220 В = 6,8 А (ближайший номинал — 10 А).
Для защиты трехфазной сети лучше выбрать набор УЗО + автомат. Расчет силы тока для 380В производится по формуле:
I = P / U√3.
Например, для защиты трехфазной электроплиты (3,5 кВт) понадобится дифавтомат на:
3500 Вт/ 380В × 1,7 = 5,4 А (ближайший номинал — 6А).
Как выбирать дифференциальные автоматы — советы на Яндекс.Маркете
Автоматический выключатель дифференциального тока (дифавтомат) — это коммутационное устройство, объединяющее в себе автоматический выключатель и устройство защитного отключения. Выбирать дифавтоматы нужно с учетом характеристик, присущих как «автоматам», так и УЗО.
Количество полюсов
Поскольку автоматы дифференциального тока устанавливаются в разрывы фаз и нейтральных проводов, они бывают двухполюсными и четырехполюсными. Первые предназначены для однофазных сетей, вторые — для трехфазных, то есть рассчитаны на напряжения 220 и 380 В.
Номинальный ток
Дифференциальный автомат должен выключаться при токе, меньшем, чем максимально допустимые для кабелей, но при этом быть способными проводить ток, необходимый для питания всех подключаемых приборов-потребителей. Правильными являются представленные в таблицах соотношения тока дифавтоматов, сечений медных и алюминиевых кабелей, мощностей приемников и назначений линий электросетей:
1,5 мм² | 16 А | 4,1 кВт | Линии освещения |
2,5 мм² | 25 А | 5,9 кВт | Линии розеток |
4 мм² | 32 А | 8,3 кВт | Линия проточного водонагревателя мощностью до 5 кВт |
6 мм² | 40 А | 10,1 кВт | Линия электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой |
10 мм² | 63 А | 15,4 кВт | Ввод в квартиру с электрической плитой |
2,5 мм² | 16 А | 4,4 кВт | Линии розеток |
4 мм² | 25 А | 6,1 кВт | Линия проточного водонагревателя мощностью до 5 кВт |
6 мм² | 32 А | 7,9 кВт | Линия электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой |
10 мм² | 40 А | 11 кВт | Ввод в квартиру с электрической плитой |
Время-токовая характеристика
Для бытовых нужд применяются дифавтоматы с время-токовыми характеристиками B и C. Дифавтоматы типа B способны защитить линии только с активной мощностью, без реактивной составляющей (то есть устройства без электродвигателей): лампы, телевизоры, электрические плиты и варочные панели.
Устройства типа C устанавливаются для защиты линий, которые питают активные нагрузки, а также приемники с большими пусковыми токами и реактивной мощностью: холодильники, кондиционеры, стиральные машины. Поэтому они более пригодны для эксплуатации в квартирах и частных домах, чем приборы типа B.
В промышленности для защиты механизмов с мощными электродвигателями используются дифавтоматы типа D.
Номинальный отключающий ток
Основной характеристикой устройств защитного отключения является номинальный отключающий ток, или ток утечки (IΔn). В продаже можно найти устройства на следующими значениями этого параметра: IΔn = 0,006; 0,01, 0,03; 0,1; 0,3; 0,5 А.
Защита от поражения электрическим током достигается при установке дифавтоматов с отключающим током 10 и 30 мА: приборы 10 мА ставятся на отдельные линии, которые питают работающие с водой устройства (водонагреватели, стиральные машины), а 30 мА устанавливаются на групповые линии. Но, если по результатам расчетов выясняется, что ток утечки электросети больше 30 мА, сеть нужно разделить на группы и установить дифавтоматы на каждую из них.
Защита от пожаров достигается при установке дифавтоматов с током отключения 100 и 300 мА. Устройства ставятся после вводных автоматов: первые — в квартирах, вторые — в частных домах и квартирах с широко разветвленной сетью.
От времени между появлением тока утечки до срабатывания устройства зависит безопасность людей и имущества, поэтому чем меньше этот период, тем лучше. Время отключения (Tn) не должно превышать значения 0,3 с.
Все указанные выше характеристики можно найти в маркировках дифавтоматов. Обозначения стандартные, что упрощает поиск нужных приборов.
Например, маркировка 16A 30mA DSH941r 1P+N 4,5 kА означает:
- дифавтомат имеет номинальный ток 16 А;
- отключающий ток дифавтомата — 30 мА;
- название модели — DSH941r;
- устройство имеет один фазный полюс — 1P, один нейтральный — N;
- ток короткого замыкания прибора — 4,5 кА.
Маркировка 1П+Н 32А 30мА C AC содержит указания на следующие характеристики:
- дифавтомат имеет один фазный полюс — 1П, один нейтральный — Н;
- устройство рассчитано на номинальный ток 32 А;
- отключающий ток прибора — 30 мА;
- время-токовая характеристика — C;
- прибор относится к типу AC и рассчитан на переменный ток.
ВНИМАНИЕ! Все электромонтажные работы должны выполняться квалифицированным электриком!
Как выбрать автомат для электропроводки
Технические характеристики дифференциальных автоматов
Автомат для частного дома или квартиры выбирают в зависимости от его характеристик. Они указываются на корпусе устройства. К основным обозначениям относят:
- аббревиатура наименования – АВДТ;
- номинальные параметры тока – С (зависимости времени и тока), число (предельный ток, значение которого нельзя превышать);
- номинальное напряжение для бытовой сети – от 220 до 230 В;
- параметр тока утечки — 30 мА;
- символ, подтверждающий наличие функций АВ и УЗО.
Оптимальный электрический автомат с функциями АВ и УЗО для монтажа в щитке квартиры – однофазный, со значением 220/50. Для частного дома стоит купить трехфазный прибор со значениями 380/3
При покупке также стоит обращать внимание на другие критерии подбора
Ток короткого замыкания
Обозначение номинального тока дифавтомата
Для сетей освещения стоит выбирать модели с номинальными показателями 10-30 мА. Для одиночных цепей подойдет автомат на 10 мА, для групповой – на 30 мА. Устройства с номинальными параметрами от 100 до 300 мА ставятся на ввод.
Рабочий ток (номинальный)
Номинал – стандартный показатель, который принимает значение 6, 10, 16, 25 и 50 А. При подаче рабочего тока прибор остается включенным. На корпусе прибора эта характеристика имеет маркировку «С» с числовым индексом.
Ток срабатывания
Ток срабатывания отключения
В зависимости от величины тока срабатывания при подключении потребителей дифавтоматы подразделяются на классы:
- В – возможна перегрузка 3-5 раз;
- С – перегрузка происходит 5-10 раз;
- D – питание отключается и включается 10-20 раз.
Электропроводка с малым количеством маломощных устройств требует типа В. Для городской квартиры или дома подойдут автоматические выключатели С-типа. В промышленных цехах лучше устанавливать приборы D-типа.
Селективность
Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком
Аналогично УЗО автоматы функционируют по принципу селективности – задержки по времени срабатывания. Поэтому выбор оптимальных автоматов для жилой квартиры должен основываться на избирательности отключения прибора от сети и электродинамике устойчивости защитной системы.
На дифференциальных устройствах бывают два обозначения селективности:
- S – задержка от 200 до 300 миллисекунд;
- G – задержка от 60 до 80 миллисекунд.

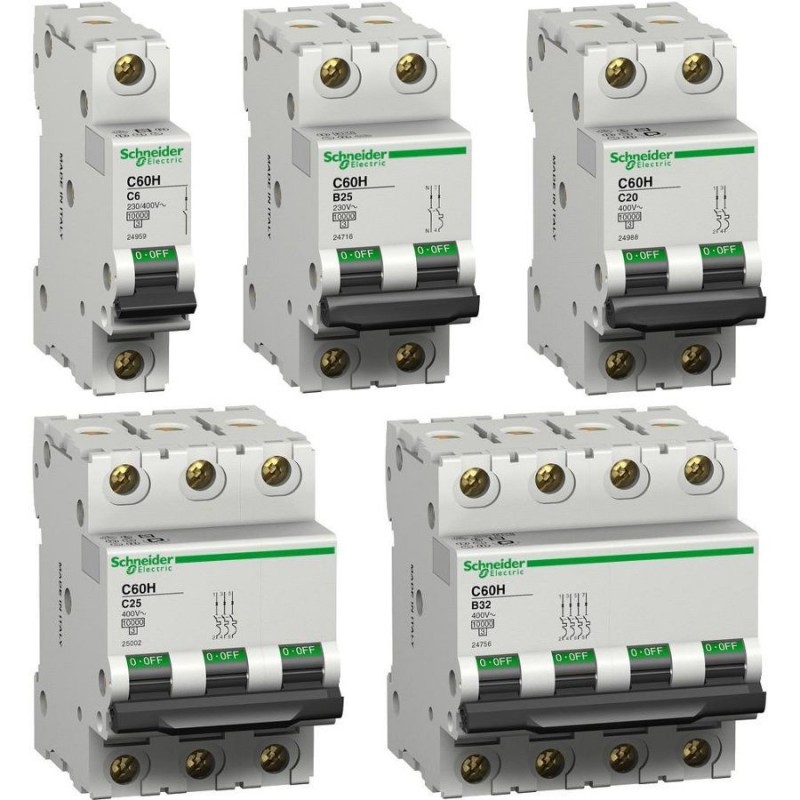

Число полюсов
Четырехполюсный дифавтомат для подключения в сети 380 В
На рынке присутствуют модели:
- 1-полюсные с высокой работоспособностью, рассчитанные на 10 тыс. срабатываний. К ним подключается только кабель, имеющий сечение 25 мм.
- 2-полюсные – подходят для двухпроводных сетей, обеспечивают защиту от превышения величины тока работы и расцепителя тепла. Срабатывают больше 10 тыс. раз.
- 3-полюсные – имеют нулевую последовательность и могут сработать при разнице показаний вторичной обмотки. Отличаются высокими пропускными показателями.
- 4-полюсные – нужны для обустройства трехфазной сети. Оснащаются 4-мя модулями и блоком дифзащиты.
Тип дифавтомата
От этой характеристики зависит, как электроавтомат отреагирует на токовую утечку. Существует две группы изделий:
- электромеханические – срабатывают при утечке независимо от сетевого напряжения;
- электронные – реагирую только при напряжении сети, в случаях обрыва нуля не защищают от утечки.
На схеме электронной модели есть картинка платы с усилителем-треугольником.
Производитель
Дифференциальный автомат Schneider Electric Easy9 1P+N 10А 30мА тип AC
Чтобы выбрать электрический автомат, ориентируясь на характеристики или бренд, нужно учесть тип жилья и финансовые возможности:
- в качестве временной лучше подбирать недорогую автоматику – Schneider Easy9, IEK, Legrand RX3;
- для квартиры подойдут Legrand TX3 и Schneider Merlin Gerin (DOMOVOI) и АВВ;
- электролинию загородного дома защитит ABB (DS201), Schneider Acty9, Legrand DX3.
Основные параметры
Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:
- Корпуса, изготовленного из негорючего тугоплавкого материала;
- Клемм с маркировкой, предназначенных для подключения проводников;
- Рычага включения-выключения. Количество зависит от модели конкретного устройства;
- Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
- Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).
При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.
Выбор дифавтомата нужно производить исходя из множества параметров:
- Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
- Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
- Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
- Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
- Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
- Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
- Условия использования – определяются исходя из потребностей.
Выбор дифавтомата по мощности
Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.
Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.
На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:
- Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
- Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.
Принцип работы и конструкция
Дифференциальный автомат обеспечивает защиту электрической проводки на объекте и от короткого замыкания, и от перегрузки, а также и от дифференциальных токов. Установив вместо начального автомата дифавтомат, можно практически обезопасить и себя, и электропроводку в доме.
При изготовлении корпуса дифавтоматов используется диэлектрический материал. Конструктивно они выглядят похоже на УЗО или автоматический выключатель, только имеют большие размеры. Снизу присутствует защёлка для установки на DIN-рейку.
Дифференциальный автомат — это устройство, способное работать в режиме УЗО или как обычный автоматический выключатель. Для подключения устройства к электрической сети необходимо взвести управляющий переключатель в положение «включено». Устройство имеет клеммы под зажим, предназначенные для подключения входной и выходной линий.
Дифавтомат состоит из двух частей. Первая часть, защитная, не что иное как модуль дифференциальной защиты. Главная его задача — проведение анализа тока утечки (дифференциальный ток). Вторая часть, выключатель, используется для механического разрыва линии электропередачи, при появлении нештатных ситуаций. Рассмотрим принцип работы на примере дифференциального автомата АВВ.
Защитная часть работает по принципу УЗО. Главным элементом является трансформатор, он состоит из тороидального сердечника с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке своё переменное магнитное поле, магнитные потоки которых равны по величине, но различны по направлению. В результате чего результирующий магнитный поток в сердечнике равен нулю.
Если где-то на электрической линии происходит нарушение изоляционного слоя или корпус оборудования находится под разностью потенциалов, в этих местах при касании происходит утечка тока. В результате нарушается уравновешенность магнитных потоков и под воздействием поля во вторичной обмотке наводится электродвижущая сила (ЭДС). При появлении ЭДС возникает ток, воздействующий на реле, подключённое к силовым контактам.
Для проверки этой части устройства на лицевую поверхность выводится кнопка, которая имитирует появление тока утечки. Обычно она маркируется как «Тест». Если её нажать, электрическая цепь разорвётся. Производители рекомендуют проводить проверку устройства не реже одного раза в месяц.
Вторая часть работает следующим образом. Ток подводится к катушке соленоида, а с неё на биметаллическую пластину. Пластина имеет вид полоски из двух спрессованных металлов с отличающимися коэффициентами теплового линейного расширения. Пластина и соленоид называются расцепителями. Существует два условия, при которых автоматический выключатель рассоединит электрическую цепь: перегрузка и короткое замыкание.
В режиме перегрузки выключение происходит с помощью биметаллической пластинки, способной изгибаться под действием тепла. При возрастании потребляемой мощности растёт ток. В результате пластинка нагревается, меняет форму и разрывает контакт. Соответственно, разрывается и электрическая цепь. Величина тока, при котором пластина разрывает контакт, настраивается на заводе изготовителе.
В режиме короткого замыкания используется принцип соленоида. При увеличении магнитного поля приводится в движение соленоид, который и разрывает электрическую цепь. Для рассевания искры, которая возникает при разрыве цепи, в конструкции используется дугогасящая камера. Рассеивающая её на параллельно стоящих в ней пластинах.
Таким образом можно отметить основные части конструкции:
- токовые клеммы;
- расцепитель:
- рычаг управления;
- регулировочный винт расцепителя;
- дугогасящая камера;
- магнитоэлектрические реле;
- дифференциальный трансформатор.
Устройство защитного отключения выпускается либо электромеханическое, либо электронное. Отличие их в том, что первый тип не требует дополнительного питания, так как ток для срабатывания реле берётся из промышленной сети. Трансформатор для получения требуемой величины силы тока делается большим, соответственно и сам автомат имеет крупнее габариты, чем электронный. Электронные устройства дополняются усилителем для сигнала, регистрируемый ток утечки, проходя через него, увеличивает своё значение.
Такой конструктив характерен не только для дифавтомата abb, но и для других производителей.
Внешний вид дифавтомата
При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.
Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.
ПРИНЦИП ДЕЙСТВИЯ ТЕПЛОВОГО И ЭЛЕКТРОМАГНИТНОГО РАСЦЕПИТЕЛЕЙ
Электромагнитный расцепитель дифавтомата состоит из токовой катушки, внутри которой расположен подвижный магнитный сердечник (боёк). Электромагнитная система расцепителя настроена таким образом, что при достижении в катушке тока определённого значения происходит втягивание магнитного сердечника.
Втягиваясь, сердечник-боёк воздействует на привод защёлки, удерживающей автомат во включенном положении. Выбитая из зацепления защёлка освобождает привод автоматического выключателя, который под воздействием пружин перемещается в отключенное положение, разрывая токовые полюсы дифавтомата.
Электромагнитный расцепитель автомата играет роль защиты от сверхтоков, возникающих при коротких замыканиях.
Тепловой механизм расцепления дифавтомата содержит биметаллический элемент, меняющий свою форму при нагревании. Биметаллический элемент представляет собой соединение двух пластин из разнородных металлических сплавов, имеющих различные коэффициенты теплового расширения.
Нагревание такой конструкции вызывает её изгиб, обусловленный различием линейного расширения разнородных материалов. Нагревание биметалла осуществляется под действием электротока, протекающего непосредственно по пластинам, либо по намотанной на них спирали.
Деформируемый вследствие нагрева биметалл воздействует на защёлку привода автомата, что вызывает его отключение.
Характеристика теплового расцепителя автомата имеет интегральную зависимость. Величина линейного смещения биметалла, пропорциональная количеству теплоты, выделяемому проводником, определяется двумя факторами:
-
величиной протекающего электротока;
продолжительностью его действия.
Таким образом, время автоматического срабатывания теплового расцепителя дифавтомата зависит от токовой величины.
КАК ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ
Ввиду большого набора характеристик доступных устройств логично встает вопрос какое же из доступных устройств выбрать для каждого конкретного случая? Разберем каждый момент в отдельности:
Установка дифференциального автомата в квартире.
В данном случае исключаются устройства с высокой индуктивной нагрузкой и большими пусковыми токами, а, значит номинал защитного токового устройства, как правило не превышает 16-25 А. При этом уставка защиты от токов утечки не должна превышать – 50 мА.
Монтаж дифференциального автомата с большим номиналом срабатывания от токов утечки не целесообразен, так как в квартирах уже давно проводка прокладывается скрытым способом, под штукатуркой.
Исходя из выше сказанного наиболее оптимальным выбором, для квартиры будет дифференциальный автомат категории В или С номиналом 16-25 А и с категорией защиты от токов утечки –А, с уставкой — 50 мА.
Дифференциальный автомат для дачи.
Для этого варианта токовую нагрузку рассчитывают для каждого случая в отдельности, так как на даче могут использоваться поливочные насосы или другое оборудование с повышенной электрической мощностью. К тому же следует учитывать одновременную работу нескольких приборов — насос, кондиционер, освещение.
Касательно уставки IΔn — следует учитывать состояние сети, и дифференцировать защиту. Это достигается разделением сети на силовые питающие цепи в которых имеются электродвигатели и сети освещения. Для каждой цепи устанавливаются дифавтоматы различных категорий как потоку отсечки, так и по характеристике тока утечки.
Отдельно стоит выделить полностью деревянные постройки, к которым применяются отдельные требования по прокладке электропроводки и разделению защиты на:
- защита человека от воздействия токов утечки;
- противопожарная.
Выбор дифференциального автомата для частного дома.
Здесь следует учитывать характер нагрузки активная, индуктивная или смешанная, а именно наличие и количество электродвигателей и вероятность их одновременного включения и работы. В случае если существует вероятность возникновения больших пусковых токов, то оптимальным выбором будет установка автоматического выключателя категории D.
Номинал токовой отсечки дифференциального автомата должен определяться исходя из существующей нагрузки и состояния питающей сети. Относительно защиты от токов утечки, оптимальным выбором будет устройство с характеристикой – А и сработкой при – 50 мА.
Также при наличии полностью деревянных конструкций с установленными в них электроприборами следует разделять защиту сетей от токов утечки — на противопожарную, и защитную.
С заземлением или без
Дифференциальные автоматы ставят в сетях с заземлением и без. В случае наличия заземления все работает идеально — при появлении проблем отключены фаза и ноль, а «земляной» провод является действующей защитой.
Заземление всегда ведется отдельным проводом
При использовании металлических электрических щитов крайне важно, чтобы из корпус был заземлен, так как всегда есть вероятность, что на нем появится потенциал. Если заземления нет, прикоснувшись к корпусу щита вы окажетесь под напряжением
Что будет дальше зависит от того, на чем и в чем вы стоите, за что держитесь и т.д. При наличии заземления потенциал «уйдет» по цепи наименьшего сопротивления, и все что вы почувствуете, в худшем случае, — некоторый «удар», а вообще, скорее ощущения на уровне «пощипывания». Именно по этой причине ПУЭ настаивает на наличии рабочего заземления, потому что даже грамотно составленная схема без него не полностью безопасна.
Особенности выбора
Приобретая устройство, обязательно воспользуйтесь тестовой кнопкой и проверьте работоспособность дифференциального автомата. Безопасность прежде всего, значит непременно проведите тест на утечку тока. Перед монтажом, ещё раз вспомните его главное предназначение, уточните количество потребителей сети
К тому же это важно знать и при покупке
Наиболее часто приборы устанавливают на розетки и кабельные линии. При ограниченном месте на распределительном щитке, его необходимо использовать очень рационально, поэтому кабели электроплиты подключают, используя обычный выключатель-автомат. Однако, упускать из виду розетки спальной комнаты не стоит.
Принцип работы устройства
Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Преобразовав его в механическое воздействие, осуществляется сброс выключателя.
Дифференциальный автомат оборудован двумя системами разрыва цепи:
- Электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания.
- Тепловой — срабатывает в при возникновения перегрузки.
В дифавтомате, как и в УЗО, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку.
Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к ней никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.
Принцип работы дифавтомата
В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляции провода, происходит нарушение баланса тока и магнитных потоков. Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, разъединяющий цепь.
Дифавтомат в схеме без заземления
Еще не так давно технология строительства любых зданий учитывала обязательное устройство заземляющего контура. Все имеющиеся в доме распределительные щиты подключались к нему. В современном строительстве оборудование заземления не является обязательным. В таких зданиях и имеющихся в них квартирах дифференциальные АВ должны устанавливаться обязательно, чтобы обеспечить необходимый уровень электрической безопасности. Дифавтомат в такой схеме не только защищает сеть от неполадок, но и играет роль заземляющего элемента, предотвращая утечку электротока.
Наглядно про подключение дифавтоматов на видео:
Наиболее распространенные ошибки при подключении АВДТ
Если после подсоединения дифференциального автомата он срабатывает при малейшей нагрузке или не включается вообще, значит, его установка была произведена неправильно.
Существует несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:
- Соединение нейтрального провода с кабелем заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить в верхнее положение рычажки устройства.
- Подключение нуля к нагрузке с нулевой шины. При таком подсоединении рычажки прибора устанавливаются в верхнее положение, но отключаются при подаче малейшей нагрузки. Ноль следует брать только с выхода защитного аппарата.
- Подсоединение нуля с выхода устройства вместо нагрузки к шине, а с последней – к нагрузке. Если подключение выполнено таким образом, рычажки прибора можно будет установить в исходное положение, но как только будет включена нагрузка, АВДТ вырубит. Кнопка «Тест» в этом случае также работать не будет. Такие же симптомы будут наблюдаться, если перепутать подключение нуля, подсоединив его с шины к нижней, а не к верхней клемме аппарата.
- Перепутанное подключение нулевых проводов с двух разных АВДТ. В этом случае оба автомата будут включаться, кнопка «Тест» на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства.
Соединение нулевых проводов от двух АВДТ. Когда допущена эта ошибка, рычажки обоих аппаратов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате отключатся оба одновременно.
Разбор основных ошибок подключения на видео:
Характеристики
При выборе дифавтомата учитывается фазность и напряжение сети. Как правило, для однофазной сети оно составит 220 В, для трехфазной – 380 В.
Следует учесть, что при монтаже однофазный дифавтомат займет место для 2-4 модулей, а трехфазный – 6-7 модулей.
https://youtube.com/watch?v=8KcVp5INk40
В зависимости от характеристик электропроводки, определяются параметры устройства, при которых будет обеспечена его корректная работа.
Основными параметрами дифференциального автомата являются:
- класс (обозначается буквой латинского алфавита и зависит от характеристик деталей, из которых изготовлено устройство), для бытовых нужд достаточно применение класса С;
- номинальный ток – цифры, указывающие значение тока, при котором допустимо использование дифавтомата, и, одновременно, максимальное значение, при превышении которого, автомат отключится. Указываются после буквы, обозначающей класс;
- значение тока утечки, при котором отключается устройство. Указывается в миллиамперах цифрами после символа IΔn. В жилых и хозяйственных помещениях используют дифавтоматы с дифференциальным током 30 mA.
На корпусе дифавтомата может стоять торговый знак производителя, а также отображаться внутренняя схема устройства.
Особенности монтажа
Монтаж и подключение дифавтомата производится в соответствии со схемой электропроводки в помещении.
При подключении необходимо учесть некоторые нюансы, несоблюдение которых может привести к некорректной работе прибора и небезопасности всей электроустановки в целом.
В верхней части устройства находятся вводные клеммы. Фазу и нуль обязательно нужно подавать на них, иначе будет отсутствовать питание дифавтомата и работать он не сможет. Нагрузка подключается к нижним клеммам устройства. Менять этот порядок недопустимо.
Нагрузка или вся группа подключается именно к выводным клеммам дифавтомата. Если, к примеру, нулевой контакт подключить от общей шины, минуя прибор, то дифавтомат будет всегда выключаться при включении нагрузки, так как будет происходить утечка тока по нулевой шине.
Нулевой провод группы недопустимо соединять с заземляющим проводником, иначе дифавтомат зафиксирует нагрузку и отключится.
Допускается заземлять корпус нагрузки-электроприбора, если конструктивно он не связан с нулевым контактом. В этом случае отключение дифавтомата произойдет при пробое на корпус еще до касания его человеком.
Если в электроустановке присутствует несколько групп, цепей, защищаемых дифавтоматами, не следует объединять их нулевые проводники. Не следует подключать нулевой и фазный проводник к разным дифавтоматам.
В упрощенном виде правила подключения дифавтомата можно выразить тремя фразами. Сколько проводников вошло в устройство, столько их должно и выйти. Подключать к ним можно нагрузку только в пределах одной группы. Нулевой проводник можно соединять с заземляющим только до дифавтомата.
При правильном выборе параметров дифавтомата и соблюдении требований схемы электропроводки, будет гарантирована безопасность эксплуатации защищаемой электросети, и, как следствие этого, станет безопасным использование электроприборов и оборудования, а срок их эксплуатации до выработки ресурса, существенно увеличится.
