Что нужно знать при подборе диммеров для светодиодных ламп

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее. Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

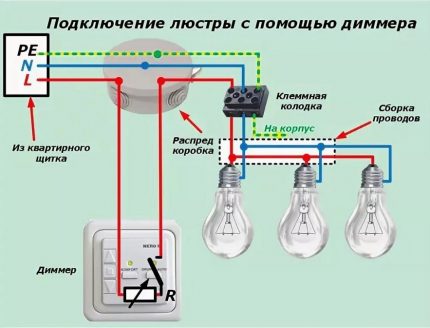

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников. В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов? Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации. Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении

Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику. Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

• меняют проводку или убеждаются в пригодности старых кабелей;
• если нет отдельного автомата в электрощитке, устанавливают его;
• подготавливают место для монтажа;
• выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

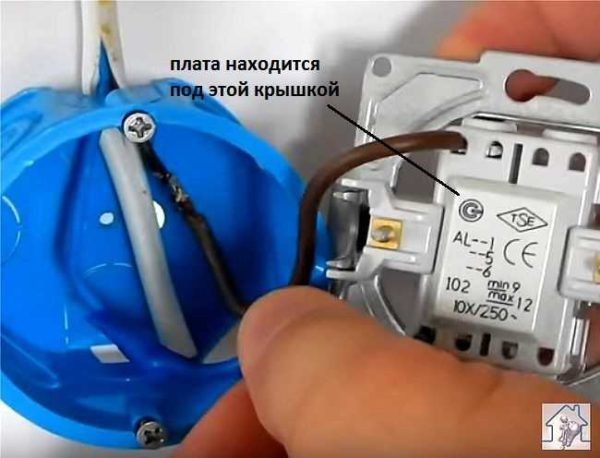

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Когда обычная светодиодная лампа диммируется?

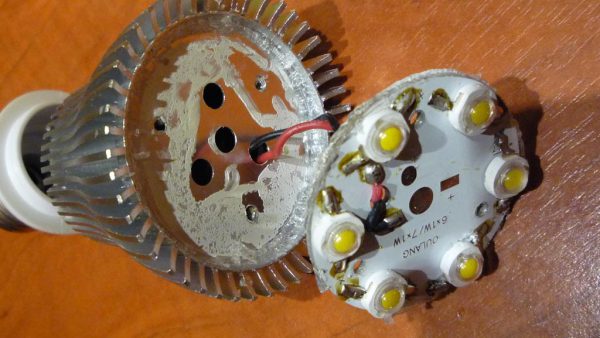

Иногда обычная светодиодная лампа все таки может подавать «признаки» регулировки яркости, даже если она и не предназначена для этого. Это касается в первую очередь дешевых китайских экземпляров.

В них ставят самый примитивный драйвер, без какой-либо защиты от перегрузок по току и перепадов напряжения. Именно такой недостаток конструкции и позволяет им случайным образом диммироваться.

Причем в очень узких и ограниченных пределах. Для остальных светодиодных ламп, такое в принципе невозможно. Поэтому лучше всегда ищите в магазинах модели со значком Dimmable.

Кстати, тут же действует и обратное правило — если вы не собираетесь регулировать яркость своего светильника, то вам нет никакого смысла переплачивать и приобретать именно диммируемые экземпляры. Имейте это в виду.

Есть лампы, которые вроде бы диммируются, но плохо. При этом некоторые умельцы пытаются схитрить, и включают в цепь параллельно соединенных, плохо регулируемых светодиодных экземпляров, одну обычную лампу накаливания.

Такая схема сильно влияет на общее сопротивление, особенно при изменении температуры накала вольфрамовой нити. Эта особенность позволяет в определенных случаях расширить диапазон диммирования светодиодных лампочек.

Однако срок службы у такой схемки и ее отдельных элементов, будет далек от заявленного производителями. Большинство ламп в скором времени могут просто выйти из строя.

Схема диммера на симисторе

Схема симисторных регуляторов яркости в основном везде одинакова, отличается только наличием дополнительных деталей для более устойчивой работы на низких “выходных” напряжениях и для плавности регулирования. Также в схему вводятся детали для снижения уровня помех, выдаваемых димером в сеть.

Схема димера простейшая

Принцип действия схемы таков. Чтобы лампа загорелась, надо чтобы симистор пропустил через себя ток. Это случится, когда между электродами симистора А1 и G появится определенное напряжение (какое – смотри в даташите, можно скачать внизу статьи). Вот как оно появляется.

При начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость заряда зависит от величины R. Умными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора (см. даташит на динистор), симистор открывается. Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны.

То же самое происходит и с отрицательной полуволной, поскольку диак и триак – устройства симметричные, и им все равно, в какую сторону течет через них ток.

В итоге получается, что напряжение на активной нагрузке представляет собой “обрубки” отрицательных и положительных полуволн, которые следуют друг за другом с частотой 100 Гц. На низкой яркости, когда лампа питается совсем короткими “кусочками” напряжения, заметно мерцание. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты.

Вот так выглядит реальная схема регулятора освещения. Параметры элементов указаны с учетом разброса у разных производителей, но суть от этого не меняется.

Практическая схема роторного диммера

Подробнее про работу диммера – на видео:

Симисторы в этой схеме можно ставить любые, в зависимости от мощности нагрузки. Напряжение  – не ниже 400 В, поскольку мгновенное напряжение в сети может достигать 350 В. Динистор – DB3, в крайнем случае DB4. От величины конденсаторов и резисторов зависит начальная-конечная точки зажигания, стабильность горения лампы.

При максимальном сопротивлении резистора R1 будет минимальное горение лампы, поскольку симистор будет открываться в конце полуволны, или вообще не откроется.

Альтернативное использование диммера

То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.

Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!

Кроме того, можно например регулировать температуру теплых полов. При этом отпадает необходимость в покупке температурного регулятора, который стоит в 3-5 раз дороже.

Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.

Симисторы для диммеров. Мануалы

Подобрать симистор для ремонта или увеличения мощности диммера можно по этим даташитам:

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан: 9819 раз./• Симисторы для диммеров BT136-BT139 / Даташиты, pdf, , скачан: 13076 раз./

В чем различия диммеров

Существует немало параметров, на которые следует обратить внимание при выборе приспособления. Некоторые устройства подходят для большинства разновидностей лампочек, в то время как другие используются только в сочетании с диммироидными

Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа. Они могут быть для наружной и внутренней установки, а также на DIN-рейках

Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения. Светорегуляторы подразделяются и по способу регулирования.

По типу монтажа

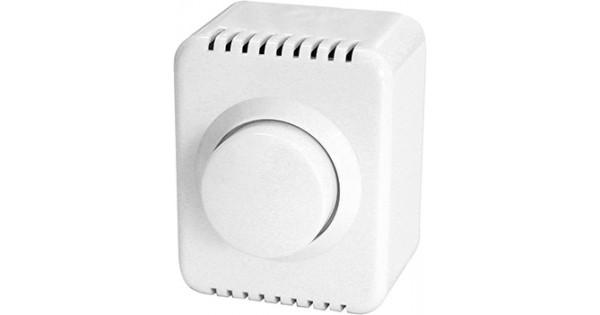

Наружное крепление диммера является наиболее простым. Такие выключатели представляют собой небольшую коробочку, в которой присутствуют все элементы регулятора. Для установки такого типа светорегуляторов нет необходимости высверливать в стене нишу. Коробка может крепиться непосредственно на стену.

Наружные светорегуляторы наиболее часто используется при обустройстве системы освещения в промышленных помещениях, где красота дизайна не является приоритетом. Кроме того, такие устройства используются при оформлении интерьера в урбанистическом и других стилях, когда наружная проводка подчеркивает замысел дизайнера.

Внутренние диммеры бывают 2 типов. К первому относятся устройства, представляющие собой коробку, установка которой требует высверливания ниши. После монтажа верхняя часть коробки не выступает над поверхностью стены. Ко второму типу относятся приспособления, предназначенные для подключения точечных светильников, в которых присутствуют светодиодные лампочки. Такие устройства отличаются небольшими размерами и крепятся при монтаже проводки. Данные портативные диммеры имеют дистанционное управление.

Модульный светорегулятор для светодиодных ламп устанавливается на DIN-рейках. Устанавливается данный диммер в распределительных щитках, но может применяться и для регулировки освещения и создания световых эффектов. Такие устройства используются при создании системы «Умный дом». Установка светорегулятора выполняется в монтажную коробку. Диммер управляется пультом дистанционного управления, т.к. он не выходит на поверхность.

По исполнению

В зависимости от типа исполнения регуляторы яркости света могут быть:

• поворотно-нажимными;
• поворотными;
• кнопочными;
• сенсорными.

К самым простым вариантам относится поворотный тип диммера. Он отличается простым функционалом. Регуляция яркости осуществляется за счет круглой поворотной шашки или ручки. Ее вращение происходит по и против часовой стрелки.

Поворотно-нажимной тип почти не отличается от поворотного. При одном нажатии свет загорается с той яркостью, которая была выставлена в последний раз. Поворотный рычаг или шашка используется для регулировки яркости.

Кнопочный тип внешне похож на стандартный выключатель. На регуляторе присутствуют 1 или 2 кнопки. Нажимая на них, можно быстро установить необходимую яркость. Такая конструкция является простой и надежной, но выглядит современной.

Сенсорные диммеры являются наиболее технологичными. Их дизайн может быть самым разным. Сенсор может быть ровным, представлен кружком и т.д. Приборы могут быть использованы при оформлении большинства вариантов интерьеров. Выглядят такие диммеры красиво, но при поломке нередко требуется менять прибор.

По способу регулировки

Диммеры переменного тока подразделяются по принципу регулирования работы. Диммер с отсечкой по переднему фронту – самый дешевый и распространенный. Схема его проста: внутри на нагрузку происходит подача только полуволны, в то время как ее начало срезается. На лампочку подается нагрузка с заданной амплитудой, а затем наблюдается ее затухание, когда синусоида проходит через ноль.

Второй вариант – диммер с отсечкой по заднему фронту. В этом случае регуляция яркости происходит не с «нуля», а в заданном диапазоне. Кроме того, в отдельный класс выделяются светильники с уже установленными регуляторами. Они регулируются за счет кнопок или пульта.

Собираем диммер своими руками

Схема на симисторах:

В этой схеме задающий генератор построен на двух симисторах, триаке VS1 и диаке VS2. После включения схемы конденсаторы начинают заряжаться через резисторную цепочку. Когда напряжение на конденсаторе достигает напряжения открытия симистора, через них начинает течь ток, а конденсатор разряжается

Чем меньше сопротивление резистора, тем быстрее заряжается конденсатор, тем меньше скважнось импульсов

Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне. Такую схему можно использовать не только для светодиодов, но и для любой сетевой нагрузки.

Схема подключения к сети переменного тока:

Диммер на микросхеме N555

Микросхема N555 представляет собой аналогово-цифровой таймер. Важнейшее ее преимущество – способность работать в большом диапазоне питающего напряжения. Обыкновенные микросхемы с TTL логикой работают от 5В, а логическая единица у них – 2,4В. КМОП серии более высоковольтные.

Но схема генератора с возможностью изменения скважности получается достаточно громоздкая. Так же у микросхем со стандартной логикой повышение частоты уменьшает напряжение выходного сигнала, что не даёт возможность коммутировать мощные полевые транзисторы и подходит лишь для небольших по мощности нагрузок

Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов. Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А

При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей.

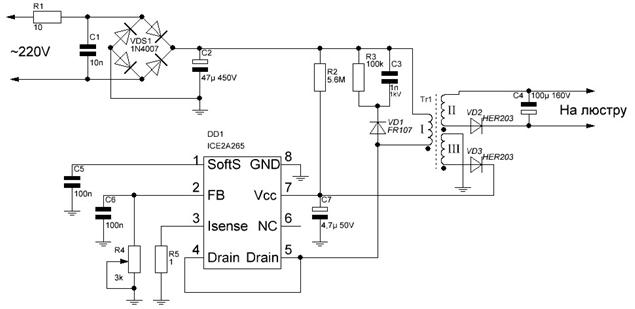

А эта схема позволит управлять нагрузкой на 220В с мощностью до 30 Вт:

Микросхему ICEA2A после небольшой доработки можно безболезненно заменить менее дефицитной N555. Затруднение может вызвать необходимость самостоятельной намотки трансформатора. Мотать обмотки можно на обычном Ш-образном каркасе от старого перегоревшего трансформатора на 50-100Вт. Первая обмотка — 100 витков эмалированного провода диаметр 0.224мм. Вторая обмотка — 34 витка проводом 0.75мм (площадь сечения допустимо уменьшить до 0.5мм), третья обмотка – 8 витков проводом 0.224 – 0.3мм.

Диммер на тиристорах и динисторах

Светодиодный диммер 220В с нагрузкой до 2А:

Это двухмостовая полуволновая схема состоит их двух зеркальных каскадов. Каждая полуволна напряжения проходит через свою цепочку тиристор-динистор

Глубина скважности регулируется переменным резистором и конденсатором

При достижении определённого заряда на конденсаторе он открывает динистор, через который течёт ток на управляющий тиристор. При смене полярности полуволны процесс повторяется во второй цепочке.

Диммер для светодиодной ленты

Схема диммера для светодиодной ленты на интегральном стабилизаторе серии КРЕН.

В классической схеме подключения стабилизатора напряжения, значение стабилизации задается резистором, подключённым к управляющему входу. Добавление в схему конденсатора С2 и переменного резистора превращает стабилизатор в некое подобие компаратора.

Преимущество схемы в том, что она совмещает сразу и драйвер питания и диммер, поэтому подключение не требует дополнительных цепей. Недостаток – при большом количестве светодиодов на стабилизаторе будет значительное тепловыделение, что требует установки мощного радиатора.

Как подключить диммер к светодиодной ленте зависит от задач диммирования. Подключение перед драйвером питания светодиодов позволит регулировать только общую освещённость, а если собрать несколько диммеров для светодиода своими руками и установить их на каждый участок светодиодной ленты уже после блока питания, появится возможность регулировать зональное освещение.

Классификация диммера для светодиодных ламп

При покупке светорегуляторов нужно учитывать, что вариаторы для энергосберегающих, светодиодных и для обычных ламп накаливания имеют определенные различия и классификацию. Диммеры разделяют по конструктивным особенностям, способу и месту монтажа, принципу управления и прочим характеристикам.

Многообразие светорегуляторов позволяет легко подобрать нужное устойство

По месту и способу монтажа

По месту монтажа светорегуляторы делятся на выносные, модульные и настенные.

• Модульные. Данный вид диммера монтируется на DIN-рейку в распределительном электрощите вместе с УЗО. Подобные вариаторы можно легко установить или заменить в любое время, но для этого устройства необходимо во время ремонта или строительства предусмотреть прокладку отдельного провода. Модульные диммеры прекрасно подойдут при обустройстве жилища по системе «умный дом».
• Выносные.  Это небольшие устройства длиной 20÷30 мм и имеющие три сенсора управления. Так как в них предусмотрено удаленное управление, то такие диммеры могут монтироваться рядом со светильником или непосредственно в самом осветительном приборе. Светорегулятор может устанавливаться одновременно с люстрой и не требует штробления стен или потолка. Идеальный вариант, если решено установить вариаторы для освещения, а ремонт уже сделан.

Дистанционное управление светорегулятором довольно комфортно

Настенные. Подобные регуляторы освещения монтируются точно так же как розетки и выключатели непосредственно в помещении, в котором располагаются диммируемые светодиодные лампы. Монтаж такого диммера необходимо выполнять до ремонта и нанесения финишного покрытия, поскольку для установки требуется штробление стен или потолка.

По принципу управления

Если говорить о принципе управления диммера и, то они в свою очередь делятся на механические, сенсорные и дистанционные.

Механика

Вариаторы для освещения с механическим управлением — это самые первые и наиболее простые устройства для регулировки интенсивности светового потока ламп. На корпусе диммера имеется вращающаяся круглая ручка, посредством которой происходит управление переменным резистором и, соответственно, включение и выключение ламп.

Старый добрый и безотказный механический диммер

Среди механических диммеров встречаются кнопочные и клавишные модели. Такие устройства, так же как и обычные выключатели имеют клавишу отключения осветительного прибора от сети.

Сенсор

Светорегуляторы с сенсорным управлением имеют более солидный и современный вид. Чтобы выполнить диммирование светодиодных ламп, нужно просто легко прикоснуться к сенсорному дисплею. Однако подобные диммеры стоят дороже, чем их механические аналоги.

Такой сенсорный светорегулятор никого не оставит равнодушным

«Дистанционка»

Технологии повышают уровень комфорта

Регуляторы освещения с дистанционным управлением оснащены пультом, с помощью которого настройка оптимального уровня интенсивности свечения лам выполняется по радиоканалу или через ИК-порт. Управление по радиоканалу возможно даже с улицы, тогда как пульт с ИК-портом может выполнять настройку только при наведении его непосредственно на диммер.

Светорегулятор с пультом на радиоуправлении

Также существуют модели светорегуляторов, которые позволяют управлять освещением через Wi-Fi, и используются они в основном в системах «умный дом».

Одной из разновидностей диммеров являются акустические регуляторы освещения, которые срабатывают на хлопки или голосовые команды.

Производители

На данный момент существует огромное количество различных компаний и фирм по производству лампочек как в России и СНГ, так и в мире. Большинство из них занимается также и производством и разработкой диммируемых диодных лампочек.

Первая фирма, которую хотелось бы отметить, – это компания «Русский свет». Она имеет 134 филиала и столько же региональных представителей по всей России. Она выпускает такую продукцию, как, например, кабели и провода, электроустановочные устройства, устройства безопасности, аккумуляторы, зарядные устройства и многое другое. Конечно же, в просто огромнейший список выпускаемой ею продукции входят и диммиремые светодиодные лампы.

Продукция «Русского света» – это источники света, созданные по особой тщательно проработанной светодиодной технологии. Ее по праву можно назвать революционной в своей сфере. «Русский свет» является одним из самых ярких и узнаваемых брендов на российском рынке электротехнической продукции. Диодные лампочки этой фирмы всегда отличаются особым качеством и долгим сроком эксплуатации.

Много положительных отзывов также очень часто поступают и в сторону и другой известной в России фирмы, название которой – Ecola. Образовавшаяся 11 лет назад компания является производителем огромного и разнообразного ассортимента светодиодных и энергосберегающих диммируемых лампочек, а также светильников для потолков. Ecola является одним из лидирующих производителей на рынке. Все это благодаря тому, что бренд ориентируется на создание продукции высокого качества и доступной цены, а также постоянно занимается расширением ассортимента.

Лозунг компании Gauss, выпускающей энергоэффективную светотехнику -Больше, чем просто лампы. И он правдив: ее продукция максимально качественна, эффективна в работе. Светодиодные лампы от Gauss имеют гарантию целых три года, их можно использовать вплоть до 20 (! ) лет. Особые преимущества данного производителя – это эксклюзивный, индивидуальный, стильный дизайн товаров и его наивысшее качество.

Как подключить диммер к светодиодным лампам?

В начале работы ориентироваться следует на стандартную схему подсоединения, чтобы в итоге фаза оказалась за регулятором. Провод с выходного контакта направляют в сторону светильника. Подключение диммера к светодиодной лампе имеет определенные особенности:

1. Запрещено к одному регулятору подключать осветительные приборы разных типов, например, led и накаливания.
2. Проверяйте правильность подсоединения контактов, чтобы лампы не мигали и не перегорели.
3. Светорегулятор для светодиодных ламп не может быть присоединен к большому количеству приборов одновременно, так, их должно быть максимум десять.
4. Все используемые лампы должны быть одного типа и мощности.
