Мембранный бак и несколько «зарытых собак»

Конструкции баков

Для решения вопроса компенсации можно просто установить в самой верхней части трубопровода отдельно выводящую трубу. Но она не будет выполнять все функции расширительного бака в полной мере. Чтобы понять почему, следует рассмотреть разные типы конструкции и особенности монтажа этого компенсатора.

 Открытого типа

Такая конструкция, в большинстве своем, изготавливается кустарным способом. Типичная схема бака открытого типа показана на рисунке:

Конструкция бака открытого типа

Она представляет собой стальную емкость, которая монтируется в самой высокой точке трубопровода системы отопления. Бак подключается к системе через расширительный патрубок, а для обеспечения движения воды предусмотрен циркуляционный патрубок.

По мере заполнения системы водой, она достигает сигнального патрубка, на котором устанавливают кран. Для обеспечения контроля расширения воды предусмотрен переливной патрубок. Он обеспечивает свободное перемещение воздуха внутри бака.

Для расчета объема бака открытого типа необходимо знать объем воды в системе. Если же такой информации нет, можно отталкиваться от мощности котла – на 1 кВт приблизительно соответствует 15 л воды. Т.е для 24 кВт котла максимальный объем теплоносителя составит 360 л. При повышении температуры до 70°С, вода при таком объеме расширится на 9 литров. А при максимальной в 95°С – на 15 л. Объем бака до уровня переливного патрубка должен быть не менее 15 л.

Закрытый мембранный бак

Есть и более совершенная система компенсирования давления в системе – мембранный бак. Его конструкция представляет собой закрытый стальной резервуар.

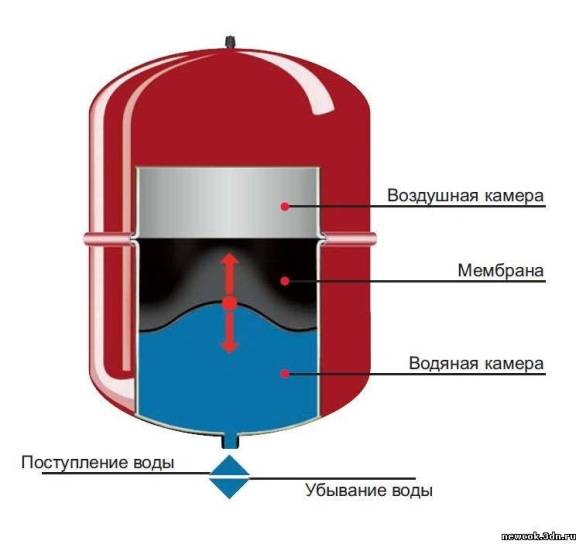

Расширительный мембранный бак

Изолированный корпус разделен на 2 части, одна из которой имеет подключение к системе отопления. Вторая же заполнена инертным газом – азотом. Для установки уровня давления внутри нее предусмотрен ниппель, с помощью которого можно уменьшать (стравливание) или увеличивать (насосная подкачка) величину давления внутри.

При подключении к трубам отопления и активации системы вода, после разогрева, попадает в камеру бака. При достижении определенного значения давления подвижная мембрана увеличивает объем водяной камеры. Этот тип конструкции более удобен как в эксплуатации, так и при монтажных работах. Основными преимуществами бака мембранного типа являются:

• Отсутствие контакта воды с воздухом, что значительно уменьшает вероятность коррозии.
• Бак может монтироваться в любом месте тепловой магистрали.
• Так как система полностью герметична – потери теплоносителя минимальны.
• Уменьшение тепловых потерь, по сравнению с баком открытого типа.

Но для этой системы есть один обязательный фактор – расчет оптимального объема бака. Это важный этап в проектировании системы отопления в целом.

Расчет мощности бака

При расчете объема расширительного бака мембранного типа необходимо учитывать следующие параметры:

Тип теплоносителя. Коэффициент теплового расширения (Е) для разных жидкостей отличается

Поэтому важно знать эту величину.
Общий объем теплоносителя в системе – С. Приблизительный расчет был указан выше.
 Начальное давление в системе Рмин.
Максимально допустимая величина давления Рмакс.
Коэффициент заполнения бака при различных значениях давления (Кзап). Он может быть рассчитан по таблице:

Он может быть рассчитан по таблице:

Объем расширения теплоносителя может быть рассчитан по следующей формуле:

• Коэффициент расширения для воды Е – 0,034 (при 85°С).
• Объем системы отопления С- 360 л
• Начальное давление Рмин – 1,5 атм
• Максимальное значение давления Рмакс – 4 атм
• Согласно таблице, коэффициент наполняемости бака Кзап равен 0,5

Это стандартный объем бака для небольшого дома.

При выборе расширительного бака необходимо обращать внимание на качество изготовления. Лучше всего посоветоваться со специалистами, так как производителей этих конструкций большое множество, а определить качество для той или иной модели без опыта и практики очень затруднительно.

Место установки

Расширительный бак для отопления закрытого типа устанавливается на прямом участке перед циркуляционным насосом. Перед, в том смысле, что насос гонит воду от расширительной емкости, а не в нее. В таком случае расширитель работает более корректно.

Место для установки мембранного расширительного бака

Для установки мембранного бака, монтируют тройник, от него идет труба, к которой подключается емкость. Высота установки не имеет значения. Но перед баком и за ним лучше поставить отсечные краны. Мембрана, выходит из строя раз в несколько лет. Еще чаще приходится его проверять, подкачивать. Чтобы для обслуживания не приходилось останавливать и сливать систему и ставят запорный кран. Его перекрывают и можно бачок снимать, проверять, ремонтировать.

В самой высокой точке

В системах открытого типа, место установки расширительного бака выбирается исходя из других соображений. Его ставят в самой верхней точке системы. В этом случае он работает еще и как воздухосборник. Пузырьки воздуха стремятся вверх, а если в самой верхней точке стоит расширительный бачок, они тут и поднимаются на поверхность, выходя в атмосферу. Так что такой бак намеренно делают негерметичным, чтобы воздух из системы отопления имел возможность выходить естественным путем.

Разновидности

В зависимости от конструкции делятся на открытые и закрытые.

Открытые

Это резервуары цилиндрической или прямоугольной формы, которые монтируются в верхней точке системы отопления (зачастую на чердаке). Ёмкость подключается к водопроводу для пополнения запаса воды и к канализационной системе для отвода лишнего теплоносителя.

Фото 1. Расширительный бачок открытого типа. Агрегат прямоугольной формы, установлен в верхней точке системы отопления.

Минус данной разновидности оборудования в том, что отсутствует автоматическая регулировка уровня воды. Придётся контролировать количество жидкости в ней визуально, а чтобы добавить воду, открывать вентиль перед входным патрубком. Ещё одно неудобство — сложный монтаж, ведь бак обладает немалым весом, а его придётся поднимать на чердак. Из-за описанных нюансов этот тип оборудования был почти вытеснен баками закрытого типа.

Закрытые

Конструкция шаровидной или овальной формы с двумя камерами внутри: одна для воздуха, а другая — для воды, поступающей из системы отопления. Они отделены друг от друга мембраной, которая представляет собой резиновый резервуар в виде мешка, способный расширяться и сжиматься.

При поступлении воды в первую камеру мембрана растягивается и воздух из второй камеры выходит через специальный клапан. При остывании жидкости мембрана начинает возвращаться в изначальное положение и выдавливает воду обратно в систему отопления.

Фото 2. Достаточно простое устройство расширительного бака закрытого типа. Стрелками указаны составные части.

В зависимости от вида мембраны, различают два типа закрытых расширительных резервуаров:

1. Оснащённые несъемной диафрагменной мембраной

Конструкция отличается большой прочностью за счёт изготовления способом холодной штамповки. К тому же баки этого типа обладают антикоррозионной защитой поверхности с внешней и внутренней стороны. Полость бака разделяет на две камеры эластичная мембрана. Теплоноситель поступает из системы в нижнюю камеру. Когда мембрана займёт нужное положение, — окажется на поверхности жидкости, — устройство готово к работе.

1. С фланцевым крепежом

Мембрана присоединяется к входному патрубку посредством фланцевого крепежа, что позволяет заменять изношенную мембрану на новую. Теплоноситель находится внутри мембраны и не соприкасается со стенками бака, что даёт возможность не прибегать к антикоррозионным мероприятиям.

Расширительные резервуары закрытого типа часто монтируются рядом с котлами отопления. Второй вариант — установка возле бойлера, если планируется монтаж двухконтурной отопительной системы, предусматривающей горячее водоснабжение.

Время расчётов — как определить необходимый объём расширительного бака

Разобравшись с классификацией и выбрав наиболее подходящий для ваших целей вариант, необходимо рассчитать минимально допустимый объём бака. Для комфортной эксплуатации отопления достаточно ёмкости, вмещающей 10% от объёма теплоносителя в системе. Чтобы посчитать количество всей воды в трубах и радиаторах, применяют два вариативных способа:

• измерение литража при непосредственном заполнении системы водой либо иным теплоносителем;
• расчёт вместительности всех труб и радиаторов, находящихся в отопительном контуре.

Для подобных целей можно использовать канистры либо иные ёмкости, объём которых уже известен

Для вычисления объёма трубопроводов используйте нижеприведённую таблицу:

Внутренний диаметр трубы, мм	Объём воды в 1 погонном метре, л
14	0,1539
16	0,2011
18	0,2545
20	0,3142
22	0,3801
24	0,4524
28	0,6158
32	0,8042
36	1,0179
40	1,2566
50	1,9635

Для расчета объёма батарей отопления можно использовать следующие усреднённые значения:

Материал радиатора	Объём жидкости в 1 секции, л
Чугун	1,7
Биметаллический сплав	0,25
Алюминий	0,45

Выполнив все необходимые вычисления, можно сразу же найти 10% от этого значения. Либо воспользоваться специальной формулой, которая даст более точный и объективный результат:

V= VL · β / D

• VL – вместимость отопительной системы, л;
• β – коэффициент расширения жидкости;
• D – эффективность расширительного бака.

Чтобы вычислить последний показатель в формуле, производим следующий расчёт:

D = (PV-PS) / (PV-1),

где PV – максимальное значение рабочего давления в системе, бар; PS – давление в баке без нагрузки, бар.

В качестве жидкости для отопления может применяться специальный антифриз, имеющий свой показатель коэффициента расширения

Типы расширительных бачков

В зависимости от того, в каком типе отопительной системы применяются баки, они подразделяются на 2 вида.

Открытого типа

Такой бак используется для открытого отопления
без применения принудительной циркуляции. Он представляет собой емкость без верха. На дне у бака есть отверстие, к нему при помощи резьбы подсоединяется трубопровод отопления.

В некоторых домах до сих пор можно встретить емкость, она справляется со своей функцией, при этом является достаточно устаревшей и имеет ряд недостатков:

• необходимость размещения бака на высоте;
• испарение жидкости из емкости;
• ускорение коррозийных процессов в разных участках отопительной системы из-за контакта теплоносителя с воздухом;
• большие размеры бака.

В связи с этим минусами сейчас все популярнее становятся закрытые расширительные баки.

Закрытого типа или мембранный

Применяются такие резервуары для отопительных систем с принудительно циркуляцией. Емкость компенсирует скачок давления не только при нагреве теплоносителя, но и при включении циркуляционного насоса.

Его еще называют  баком мембранного типа из-за особенности внутреннего строения. Это сферический или плоский резервуар, который внутри резиновой мембраной разделен на две полости:

• одна заполняется теплоносителем через патрубок с резьбой;
• другая – инертным газом или воздухом.

Во второй емкости есть ниппель, регулирующий давление газа. Отсеки не соединяются друг с другом.

Принцип действия закрытого бака прост:

• избытки горячего теплоносителя попадают в одну из камер, объем которой увеличивается;
• давление в газовом отсеке растет, что позволяет скомпенсировать напряжение в отопительной системе.

Когда теплоноситель остужается, процесс в баке идет по обратному пути.

Существуют 2 разновидности емкости закрытого типа в зависимости от мембраны:

1. В одних мембрана выполнена в виде диафрагмы, которую нельзя сменить. Такие емкости дешевле.
2. Во втором виде закрытых приборов мембрана съемная и имеет вид груши.

Выбор зависит от возможностей покупателя. При этом надо учесть, что повреждение этого резинового элемента происходит достаточно редко.

Перед покупкой бака нужно определиться с его объемом.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Как устройство работает

Для установки качественных устройств водоснабжения предусматривается наличие и использование расширительных бачков закрытого типа (мембранного). Внешне напоминает полностью герметичную емкость, в которой находится воздушный и водяной порожек, который разделен между собой мембраной. В камере находится воздух, который поддерживается под определенным давлением, который способен дать оптимальный подпор жидкости.

Функции и устройство

Расширительный бачок закрытого типа используется для поддержания оптимального давления внутри системы, способствующий подаче воды. Для частного водоснабжения рекомендуется использовать бачки закрытого типа. Представляют собой емкости полностью герметичного типа, внутри которых устанавливается ограничительная мембрана. Она условно делит резервуар на две части – водную и воздушную. При помощи электрического насоса наполняется жидкостью первая, при этом объем жидкости в емкости будет зависеть от внутреннего давления.

В тот момент, когда показатель достигнет установленной отметки, насосы автоматически отключатся. Включение произойдет тогда, когда давление станет ниже установленной отметки. В этот же момент жидкость начнет поступать из камеры емкости бака. Цикличность выключений и включений настраивается автоматически, это позволяет продлить срок службы устройства. Установленный манометр позволит проверить уровень давления в любое время. Монтаж производится на поверхности оборудования. Он также настраивается исходя из предпочитаемого диапазона рабочего давления.

Мембранный бак одновременно будет выполнять такие важные функции:

• защита от преждевременного износа и возможной механической поломки;
• определенное количество жидкости будет сохранено под рабочим давлением;
• помогает избежать возможного гидравлического удара, который может быть вызван скачком напряжения в сети или завоздушенностью системы;
• способствует поддержанию оптимального уровня давление при аварийном прекращении работы насоса.

Если уровень водопотребления не существенен, то включения насоса можно избежать. При этом уровень потребления будет перекрываться только тем объемом, который находится в бачке. Использование подобных устройств имеет ряд существенных преимуществ. Примером может служить низкий процент вероятности загрязнения воды, которая находится внутри устройства. Они практичны, легко устанавливаются и полностью герметичны, что позволяет избежать попадания мусора извне. При этом не следует избегать соблюдения самых обычных правил безопасности. Возможна и самостоятельная установка, но рекомендуется отдать предпочтение подобной работе профессионалу.

Полезные советы от профессионалов

Напоследок предлагаем вам ознакомиться с дельными советами, которые, возможно, предупредят возникновение определенных ошибок в рабочем процессе:

Как вы могли догадаться, реальный объем расширительного бака вычисляется согласно сложной формуле и, если вы не специалист, то не стоит слишком усердствовать и вникать в цифры – берите за основу стандартно принятый показатель в 10% от общего объема теплоносителя.
Если в процессе эксплуатации собственноручно изготовленного расширительного бачка в системе отопления слишком часто срабатывает предохранительный клапан, это говорит о том, что объем бака был вычислен неверно. А это, в свою очередь, означает, что вы ошиблись с расчетом общего объема теплоносителя в системе

Решение в данной ситуации весьма простое: добавьте в систему еще один расширительный бак, который компенсирует недостающий объем.
Чтобы трубная разводка была установлена грамотно, следует особое внимание уделить лишь двум местам в системе: месту поступления теплоносителя в расширительный бак (должно осуществляться в верхней точке) и месту его ухода (осуществляется снизу).
Чтобы избежать закипания жидкости в расширительном баке, позаботьтесь о двух вещах: грамотно выбранном диаметре труб контурной разводки и наличии уклона контуров. Мы ознакомили вас с общей информацией о расширительных баках в отопительной системе, а также предоставили инструкцию по изготовлению эффективной конструкции своими руками

Желаем вам удачи!

Мы ознакомили вас с общей информацией о расширительных баках в отопительной системе, а также предоставили инструкцию по изготовлению эффективной конструкции своими руками. Желаем вам удачи!

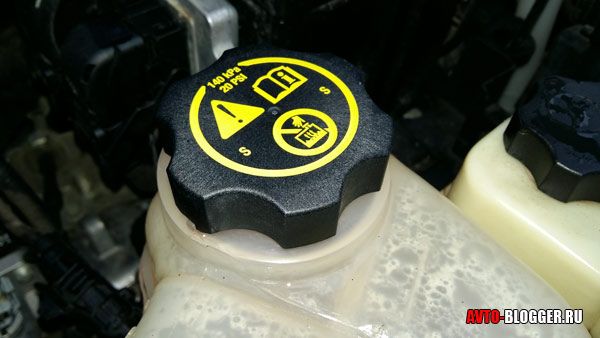

Задача крышки бачка

Как известно при прогреве двигателя, нагревается и охлаждающая жидкость – она расширяется. Соответственно при этом создается повышенное давление, которое больше атмосферного, это закономерно. Нужно отметить что несильно повышенное давление в СО, это и не плохо, и не хорошо, двигателю по большому счету – все равно! Главное чтобы его хватало для функционирования системы. Также она должна быть герметичной.

Если хотите — это можно сравнить с котлом отопления дома. Котел – это двигатель, патрубки – это трубы, расширительный бачок есть и там и там.

Чем больше нагревается тосол или антифриз. чем больше возникает давление в системе. Нужно отметить — что многие старые агрегаты работают при температурах 90 – 95 градусов. А вот современные движки имеют большие показатели, так не редкость работа при 100 – 110 градусах Цельсия, например мой AVEO это высокотемпературный мотор, его нормальный показатель около 115 градусов. Как вы понимаете это средние показатели, но в пиках они могут достигать еще больших значений в 120 – 125. Охлаждающая жидкость при таких температурах может увеличиться на 20 иногда даже на 25% — вот вам и избыточное давление.

Для того чтобы не разорвало трубки, радиаторы, патрубки и собственно сам расширительный бачок был придуман специальный клапан, который и находится в крышке.

Нормальное давление в различных системах, на прогретых двигателях должно быть в пределах от 1,1 до 1,5 (бар) атмосфер. Больше уже опасно.

Как раз если давление поднимается намного выше, система охлаждения может повредиться, говоря простым языком, просто разорвет все ваши шланги или чего еще хуже радиаторы.

Тут то и вступает в игру крышка расширительного бачка, она «стравливает» излишнее давление, доводя его до нормы скажем в 1,1 атмосферы. Таким образом, все ваши патрубки и шланги остаются невредимыми.

Вот представьте – ездили вы зимой по делам, а дальше поставили машину на прикол (на стоянку ночевать), антифриз начнет остывать и уменьшаться в размерах, то есть «оседать вниз». И давление также начнет падать (ведь излишки его скинул клапан и закрылся), таким образом, понижение давления начнет создавать несильный вакуум. Шланги и патрубки будут сжиматься внутрь – что также нехорошо.

Опять же крышка расширительного бачка начинает работать, у нее есть еще и клапан пониженного давления, то есть если начинает создаваться вакуум, тогда происходит открытие и пополнение воздухом системы. Шланги расширяются – до нормального уровня.

Таким образом, крышка расширительного бачка – работает и в одну (высокое давление) строну и в другую (низкое). Это очень умный и очень нужный элемент системы, не смотря на всю простоту.

Очень часто уберегает в первую очередь радиаторы от повреждения (ведь они на иномарках дорогие).

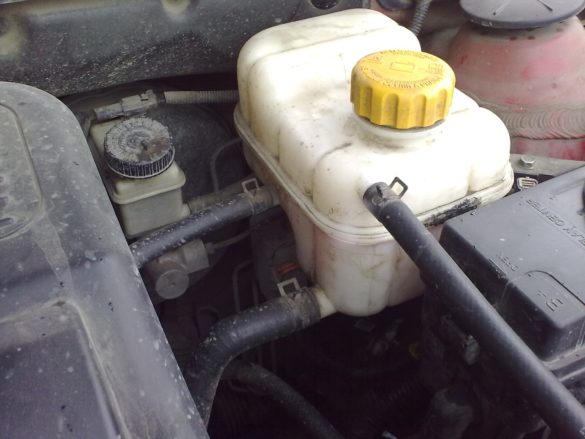

Что такое расширительный бачок в автомобиле

В системе подачи топлива есть один малозаметный и в то же время необходимый элемент, который называется расширительным бачком.

Он служит для компенсации колебаний объёмов тосола (антифриза) при перепадах температур.

По основной же своей функции бачок расширения — это ёмкость, которая служит резервуаром для излишков охлаждающей жидкости в системе.

Тосол (или антифриз) — это жидкость, изготовленная на основе раствора пропилена или этиленгликоля, поэтому она имеет повышенный процент расширения при нагревании.

Именно такой состав жидкостей позволяет качественно охлаждать двигатель, поэтому в систему охлаждения и заливается тосол или антифриз.

То есть если эту жидкость залить по максимуму, то при нагревании она начнёт расширяться и выдавливаться из клапанов или стыков шлангов.

После остывания мотора тосол снова примет свой обычный объём. Чтобы исключить возможные вытекания охлаждающей жидкости и был установлен расширительный бачок.

В зависимости от модели машины бачок может иметь разные формы и объёмы

Где находится бачок расширения в автомобиле

На всех моделях транспортных средств бачок расширения устанавливается в подкапотном пространстве.

Однако в зависимости от конструктивных особенностей той или иной машины, бачок может крепиться к разным частям кузова.

Бачок с охлаждающей жидкостью устанавливается рядом с радиатором для удобства работы системы

Конструктивные особенности

Расширительные бачки на все модели автомобилей изготавливаются из прочных полупрозрачных пластиковых сплавов.

На боковой части изделия обязательно должна присутствовать шкала деления, которая позволит отслеживать объём жидкости в системе.

С точки зрения строения расширительный бачок — это самый простой элемент любого автомобиля.

Он представляет собой пластиковую ёмкость со специальным датчиком.

Бачок закрывается плотной крышкой с резьбой, которая обеспечивает полную герметичность системы охлаждения.

Расширительный бачок состоит из двух элементов — самого корпуса и крышки

Принцип работы

В результате работы двигателя охлаждающая жидкость начинает нагреваться.

Соответственно, тосол (антифриз) расширяется, а давление в системе начинает расти.

В тот момент, когда показатель этого давления превышает 120 кПа, открывается выпускной клапан на бачке.

Если же давление уменьшается и становится ниже отметки 83 кПа, то клапан закрывается.

Таким образом, излишки охлаждающей жидкости всегда могут поступить в бачок расширения, что исключает повреждения шлангов, патрубков и даже самого радиатора.

Когда двигатель заканчивает свою работу, давление охлаждающей жидкости в системе постепенно падает.

При прохождении отметки в 3 кПа уже открывается клапан на впуск на бачке, благодаря чему в него поступает воздух.

Свежий воздух быстро нормализует давление, количество жидкости в бачке сокращается.

В полости бачка в процессе движения постоянно находится разное количество охлаждающей жидкости
