Строительная арматура: виды, сортамент, вес и ориентировочные цены

Нахлест арматуры при разных условиях

Места состыковки арматуры и расположение решетки должен определять проектировщик, а не строители. Так как общая картина проекта, а также знание о величине нагрузки в разных местах известны только ему. В противном случае конструкция может быть нарушена.

Например, во время армирования колонны, следует придерживаться нескольких принципиально важных шагов:

1. Выпуск необходимо согнуть на немного большую длину, чем сечение арматуры (для диаметра 16мм — это 20мм).
2. Сгибать арматуру необходимо без нагрева, а с помощью специальных средств, которые смогут обеспечить нужный радиус загиба.
3. Радиус загиба необходимо указать в проекте и сделать на нем акцент, так как строители вряд ли будут делать это без поручения.

Размеры и вес

Удельный вес 1 метра сварки арматуры с рельефом диаметром 14 миллиметров равен 1,21 килограмма, а вес одного погонного метра арматуры А500С отличается по размеру:

• 6 мм – 0,222 кг;
• 8 мм – 0,395 кг;
• 10 мм – 0,617 кг;
• 12 мм – 0,888 кг;
• 14 мм – 1,21 кг;
• 16 мм – 1,58 кг;
• 18 мм – 2 кг;
• 20 мм – 2,47 кг;
• 22 мм – 2,98 кг;
• 25 мм – 3,85 кг;
• 28 мм – 4,83 кг.

Также существуют определённые правила к качеству изготовления, весу, габаритам и прочим характеристикам арматуры класса А500С, которые проверяются по нормативам ГОСТ Р 52544-2006:

• особая прочность;
• минимальные затраты времени на изготовление;
• лёгкость разработки конструкции.

Особенности функционирования калькулятора

Инструмент, предназначенный для произведения точных расчетов, это программа, настроенная на выдачу точного результата, если в систему вводятся данные об арматуре рифленого типа. Эти данные обычно предоставляет изготовитель продукции или их можно найти в таблицах и описаниях, которые размещены в стандартах.

Чтобы определить вес рифленой арматуры или рассчитать, сколько метров в тонне, нужно ввести данные:

• вид материала: металл;
• вид сортамента: арматура;
• стандарт, определяющий правила выпуска и качество продукции: ГОСТ 5781-82, ГОСТ Р 52544-2006;
• диаметр рифленой арматуры.

После введения данных электронный инструмент моментально начнет подсчет заданных значений, а затем в режиме реального времени выдаст результаты. Их можно смело использовать для закупок материалов, так как калькулятор настроен на высокоточную работу, ошибки практически исключены.

Для оптовых покупателей и снабженцев калькулятор является надежным помощником во время составления сметы. Он позволяет безошибочно рассчитать материалы и сэкономить деньги на их приобретении.

Смотри также:

1. Кирпичи и камин силикатные.
   (по ГОСТ 379-95)
2. Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости.
   (по ГОСТ 7025-91)
3. Кирпич и камни керамические
   (по ГОСТ 530-95)
4. Кирпич и камни керамические лицевые.
   Технические условия (по ГОСТ 7484-78)
5. Камни стеновые из горных пород.
   (по ГОСТ 4001-84)
6. Камень гипсовый и гипсоангидритовый для производства вяжущих материалов.
   (по ГОСТ 4013-82)
7. Стекло — виды, соответствующие стандарты и область применения
8. Теплоизоляционные и звукоизоляционные стекломатериалы
9. Бетоны и бетонные смеси
10. Бетоны
    (по ГОСТ 25192-82)
11. Бетоны ячеистые.
    (по ГОСТ 25485 89)
12. Бетоны легкие.
    (по ГОСТ 25820-89)
13. Добавки для бетонов по ГОСТ 24211-91.
    Общие технические сведенья
14. Гипсовые вяжущие материалы
15. Цементы (марки, свойства, применение, обозначения)
16. Облицовочные материалы из природного камня
17. Плиты облицовочные пиленые (по ГОСТ 9480)
18. Архитектурно-строительные изделия из природного камня (по ГОСТ 23342)
19. Камни бортовые из горных пород (по ГОСТ 6666)
20. Плиты декоративные на основе природного камня (по ГОСТ 24099)
21. Щебень и песок декоративные из природного камня (по ГОСТ 22856)
22. Камень брусчатый для дорожных покрытий.
    Технические условия (по ГОСТ 23668-79)
23. Стеклорубероид. Технические условия.
    (по ГОСТ 15879-70)
24. Физико-механические свойства строительных материалов

Классы арматуры и область ее применения

Ниже представлена таблица сортамента арматуры, с указанием марки стали, использованной при ее изготовлении и других значимых характеристик.

Таблица классов арматуры и марок стали

Тип профиля	Класс	Диаметр, мм	Марка стали
Гладкий профиль	А1 (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
Периодический профиль	А2 (А300)	10-40, 40-80	Ст5сп, Ст5пс, 18Г2С
Периодический профиль	А3 (А400)	6-40, 6-22	35ГС, 25Г2С, 32Г2Рпс
Периодический профиль	А4 (А600)	10-18 (6-8), 10-32 (36-40)	80С, 20ХГ2Ц
Периодический профиль	А5 (А800)	10-32 (6-8), (36-40)	23Х2Г2Т
Периодический профиль	А6 (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р

В следующей таблице пропишем соотношение классификации и области применения продукта:

Класс	Область использования
А1 (А240)	Монтажная гладкая арматура. Применятся в создании ЖБИ, распределяет нагрузки, обеспечивает состыковку разных частей каркаса.
А2 (А300)	Относится к категории рабочих. По всему профилю идет рифление. Подходит для укрепления конструкций в малоэтажном строительстве, при создании монолитных конструкций с низким уровнем нагрузки.
А3 (А400, А500)	По строению – это прут, созданный горячекатаным методом. Он подойдет в создании не только жилых, но и промышленных строениях, дорог, тротуаров.
А4 (А600)	Еще одна рабочая разновидность. Прочность позволяет применять ее даже для сооружений с высокой степенью нагрузки, там, где каркас принимает сильное напряжение. Максимальный диаметр – до 32 мм.
А5 (А800)	Дорогостоящий товар, относится к категории повышенной прочности. Используется в возведении причалов, подъемных строений, тоннелей метрополитена, гидроэлектростанций.
А6 (А1000)	Сталь для этого изделия проходит процедуру термического упрочнения. Подойдет для возведения высотных зданий. Не деформируется, хорошо гасит вибрацию и сильные нагрузки.

Сварка и вязка

Чтоб связать каркас, используется простая проволока или же хомуты, изготовленные из пластика. Последний вариант обеспечивает арматуре прочность, лёгкость создания конструкций и хорошее качество. Если это необходимо, для фиксации стальных стержней A500C разрешается пользование зажимов из пластика с серединой, сделанной из стальной проволоки. Такой способ широко известен в магистральных трубопроводах и трубопроводах небольшой мощности.

Также для крепления фундамента из стали можно использовать те же зажимы со стальным сердечником. Их часто берут в эксплуатацию для изготовления кабельных сетей низкого напряжения. Обычно используются несколько методов закрепления крючком. Всего их четыре, у них различное время создания рамок и надёжность крепления содержащихся в них частей. В целях уменьшения времени, необходимого для выполнения соединений, используется специальный пистолет. Это улучшает экономию на использовании сырья

Арматуру вяжут для построения фундаментов. Благодаря этому способу конструкции придаётся устойчивость. При этом соединения арматуры A500C с помощью паяльника применяются в исключительных случаях из-за высокой нагрузки. Выбирая лучший способ создания каркаса, необходимо оценить все внешние условия и факторы.

Сварка – один из самых распространённых способов собрать все звенья в раму. Это происходит из-за высокой свариваемости материала, так как он содержит маленький процент легирующих и углеродных соединений. Арматуру с диаметром равным 16 или более миллиметров необходимо после работы приваривать без ухудшения технических характеристик.

Цена на проволоку, сделанную с помощью вязки хомутов ПВХ, выше, но в любом случае у пластиковых элементов существуют определённые плюсы.

• Ассортимент арматуры A500C достаточно велик, чтобы позволить выбрать оптимальный вариант конструкции, не следует применять соединения, связанные сваркой на хлипкой поверхности или в трудных технико-геологических условиях. Этот вид обработки необходим для облегчения правильной установки фундамента, поскольку в этом случае динамические колебания будут отсутствовать.
• В лучшем случае пик экономии достигается при многочисленных работах. В однотипных многоэтажках используются каркасы, которые производятся на заводах по изготовлению металлоконструкций. Это экономит время при сварке на месте и уменьшает материальные затраты.
• Для небольших объёмов работ каркасы и сетки готовятся прямо на участке.

1 Виды арматуры и способы определения веса 1 метра

Как известно, отечественной промышленностью производится несколько видов стержневой арматуры для проведения армирования изделий и конструкций из бетона. Общее количество типов этой продукции – 4. Подробно обо всех видах можно узнать в статье «Классификация арматуры».

Различные виды арматуры

Изготовление каждого вида регламентируется соответствующим ГОСТом:

1. Стальная горячекатаная арматура классов от А-I до А-VI (от А240 до А1000) – стандартом 5781-82.
2. Стальная термомеханически упрочненная классов от Aт400 до Aт1200 – стандартом 10884-94.
3. Стальная свариваемая A500C и класса B500C – стандартом Р 52544-2006.
4. Композитная полимерная – стандартом 31938-2012.

Сколько весит 1 метр каждого из указанных видов изделий любого диаметра, можно выяснить 3 способами:

1. Расчетным с помощью взвешивания одного или нескольких прутков.
2. Расчетным по номинальному диаметру.
3. По таблицам справочных пособий либо соответствующих ГОСТов, которые приведены далее ниже.

Расчет для свайного основания

Свайные фундаменты представляют собой погруженные в грунт опоры (цельнометаллические или буронабивные), передающие нагрузку от здания и соединенные по верху стальным, железобетонным или деревянным ростверком.

Cвайный фундаментИсточник stroyfora.ru

Буронабивные основания применяют в частном строительстве:

• при возведении каркасных или деревянных зданий с небольшой массой;
• при слабых грунтах, где другие основания выполнить невозможно — торфяники, болота, сильнопучинистые влажные почвы;
• в условиях сложного рельефа — на холмистой, овражистой местности.

Недостаток, который приводит к удорожанию стоимости строительства, — холодный цоколь и невозможность устройства пола по грунту. Преимущество — отсутствие земляных работ. Сваи вкручивают специальной буровой установкой или пробуривают отверстия в земле с последующим монтажом опалубки, армированием и бетонированием. При несыпучих грунтах раствор заливают сразу в скважину.

Армирование свайного фундаментаИсточник housepic.ru

Схема расчета арматуры для свайного буронабивного фундамента.

1. Определяют тип грунта с помощью ГОСТа «Грунты. Классификация».
2. Рассчитывают постоянную и временную нагрузку (СНиП «Нагрузки и воздействия»).
3. Из ВСН 5-71 выбирают несущую способность грунта в зависимости от его структуры.
4. По имеющимся сведениям находят нагрузку R на погонный метр ростверка, разделив суммарную массу на периметр здания.
5. Определяют несущую способность сваи по формуле Р = (0,7х R х S)+(U х0.8 х fin х li), где

• R — несущая способность грунта,
• S — площадь конечного участка опоры,
• U — периметр сечения сваи,
• fin — сопротивление грунта, определяемое по таблице ВСН 5-71,
• li — высота слоя почвы, оказывающей сопротивление боковой поверхности сваи.

Расстояние между опорами определяют по формуле I = P/Q, где Р — несущая способность сваи (п.5), R — погонная нагрузка на ростверк (п.4). Количество свай определяют исходя из расчетного расстояния между опорами и размеров строения. Армируют конструкции вертикальным каркасом из не менее, чем 4 стержней диаметром от 10 до 16 мм с горизонтальной обвязкой из гладкой арматуры Ø 6-8 мм. По верху оставляют выпуски длиной 25-30 см.

Ростверк рассчитывают как конструкцию, аналогичную ленточному фундаменту.

Технология производства

Арматура класса A1 производится в соответствии с принятым ГОСТ 5781-82. Согласно стандартам для производства арматуры используется сталь нескольких типов:

• углеродистая кипящая – придаёт готовому изделию гибкость;

• углеродистая полуспокойная – наделяет металлопрокат эффективной защитой от хрупкости;

• углеродистая спокойная – обладает высокой прочностью, поэтому повсеместно востребована для возведения несущих конструкций.

Укрепление готовых изделий производится холодным способом. Он предполагает волочение и вытягивание. Реже прибегают к обработке высокотемпературной закалкой. Подобная обработка делает возможным применение арматуры А240 в контакте с хлором и природным газом.

Сразу после изготовления прокат A1 в охлажденном состоянии подвергают испытаниям на изгиб вокруг оправки. Радиус загиба при этом составляет 180 градусов. Для профилей с параметрами сечения от 6 до 20 мм используют оправку того же диаметра, для прутков толщиной более 20 мм понадобится оправка, параметры сечения которой соответствуют 4-м диаметрам испытуемого изделия. В соответствии с ГОСТом все механические характеристики стержня A1 в процессе производства должны быть обеспечены с вероятностью не ниже 95%.

Дополнительная маркировка

Существуют также и некоторые дополнительные сведения об арматуре, которые сообщаются покупателю путём особой маркировки.

• Т – означает, что данное изделие является термически укреплённым. На последней стадии металл раскаляют докрасна и резко охлаждают. Происходит некая закалка, после которой арматура становится сильно крепче. Недорогая в производстве, из-за чего имеет большой спрос.
• В – также укреплённый вид, только уже не термически, а с помощью вытяжки. Стержни разогревают до 500 градусов и немного вытягивают в длину. После такой операции прочность стали также возрастает.
• К – устойчивость к коррозии. Другими словами, нержавеющий тип.
• С – арматура с высоким показателем свариваемости. Это может быть низкоуглеродный тип металла, который хорошо поддаётся сварке.

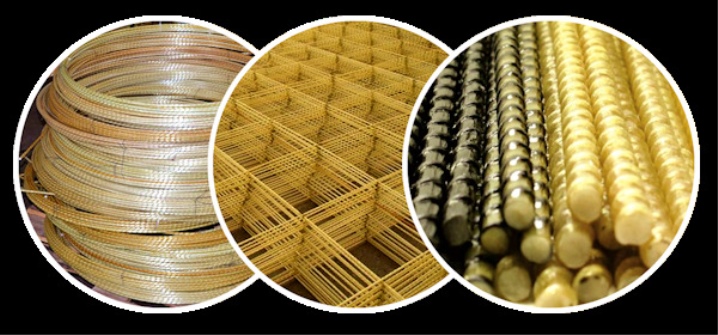

Для неметаллических видов арматуры существуют свои собственные обозначения в зависимости от материала их изготовления:

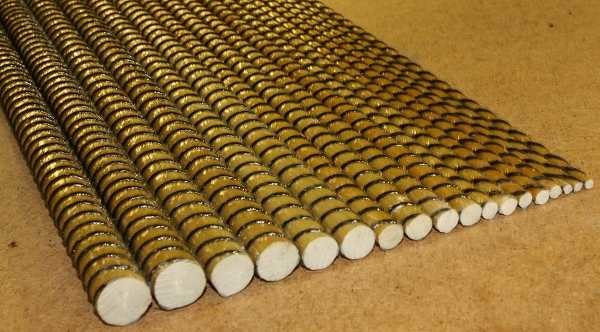

• АСК – из стекловолокна;
• АБК – из базальтового волокна;
• АУК – из углекомпозитного материала;
• ААК – из арамидокомпозитного материала;
• АКК – из разных видов материалов, то есть комбинированная.

Подробнее о видах и классах арматуры вы узнаете в следующем видео.

Вес арматуры, сколько метров в 1 тонне?

При строительстве необходимо иметь точное представление о том, какой вес имеет вся армированная конструкция в целом. На это есть ряд причин:

• Это позволяет выдерживать технологию армирования.
• Гарантирует необходимую надежность конструкции.
• Удобнее высчитать общую стоимость сооружения.

Наибольшее внимание уделено стержню с диаметром в 12 мм, потому что это минимальное значение диаметра, который допускается к использованию при создании конструкций для ленточного фундамента

Ну и конечно же, не стоит забывать о том значимом факторе, что при постройке, очень важно в точности знать, сколько метров арматуры потребуется для одной тонны планируемой продукции

Сколько весит арматура а также количество арматуры в тонне, таблица:

Вес метра арматуры представлен в таблице соотношения диаметра и массы 1 м. Зная вес арматурной стали по ГОСТ 5781-82 можно оценить коэффициент армирования конструкции (отношение массы арматуры к объему бетона) и определить сколько материала нужно на фундамент (на куб бетона)

Погонный метр арматуры — отдельные арматурные стержни гладкого и периодического профиля длиной 1 метр, вес которых зависит от диаметра арматурной стали ГОСТ 5781-82 (из ряда размеров диаметра периодической стали — 6, 8,10, 12, 14, 16, 18,20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70, 80 мм).

Размер арматуры (номинальный диаметр стержня)	Вес 1 м арматуры, теоретическая, кг	Кол-во метров арматуры в 1 тонне, м.
4	0,099	10101,010
5	0,154	6493,506
6	0,222	4504,504
8	0,395	2531,645
10	0,617	1620,745
12	0,888	1126,126
14	1,210	826,446
16	1,580	632,911
18	2,000	500,000
20	2,470	404,858
22	2,980	335,570
25	3,850	259,740
28	4,830	207,037
32	6,310	158,478
36	7,990	125,156
40	9,870	101,317
45	12,480	80,128
50	15,410	64,892
55	18,650	53,619
60	22,190	45,065
70	30,210	33,101
80	39,460	25,342

Судя по этой таблице, 1126 метров арматуры с диаметром 12 мм составляют одну тонну изделия. По данной таблице также можно узнать, длину арматуры в одном килограмме и ее массу в одном метре всех размеров.

Эти значения пригодятся вам при непосредственном использовании металлического стержня, если вам, к примеру, необходимо узнать, какова масса всей арматуры, используемой при постройке здания. Для этого вам нужно лишь сложить все длины арматурных стержней и затем сумму умножить на вес 1 п/м.

Следует отметить, что арматура 10 мм все же существует и применяется при заливке фундаментов. Но это встречается только в поперечном, то есть во вспомогательном армировании. Помимо этих факторов не стоит забывать и то, что сварке подлежат лишь те стержни, которые имеют в своей маркировке символ «С». Весь этот длинный процесс необходим, так как при строительстве необходимо знать длину арматуры, а при ее закупке важна масса (вес).

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А-I (А240)	6-40
А-II (А300)	10-80
Ас-II (Ас300)	10-32 (36-40)
А-III (А400)	6-40
А-IV (А600)	(6-8) 10-32 (36-40)
А-V (А800)	(6-8) 10-32 (36-40)
А-VI (А1000)	10-22
Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А500С	6-40
В500С	4-12

Не стоит забывать и о том, что число стержней в тонне может варьироваться, потому как это напрямую зависит от их длины. К примеру, стержней длиной 10 метров понадобится гораздо меньше, чем стержней с таким же диаметром, но длинной в 2 м.

Предыдущая запись: Сколько пенопласта в упаковке — таблица.

Следующая запись: Сколько Весит 1 метр Стальной ТРУБЫ | Таблица всех диаметров

Классы арматуры

С 2019 года действует новый стандарт ГОСТ 34028-2016. Изменено не только обозначение классов (1). Старая маркировка по ГОСТ 5781-82: А-I, А-II, А-III, А-IV, А-V, А-VI.

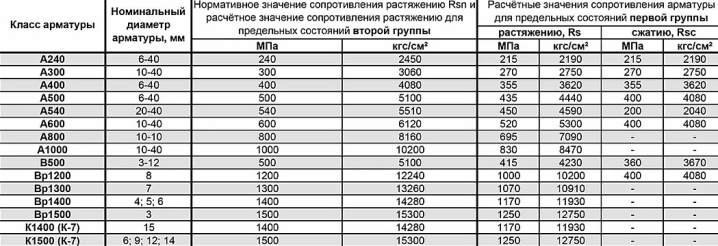

Таблица 1. Последние позиции – канатная арматура.

Изменения произошли также в таких показателях.

• Поверхностном покрытии арматуры.
• Маркировке.
• Испытаниях на изгиб-разгиб.
• Классы не привязаны к определённой марке стали. Рекомендуется только её химический состав. Это позволяет гибко реагировать и внедрять новации отечественной и зарубежной сталелитейной промышленности.
• Введён прямой запрет на производство арматуры из рельсов, листовых обрезков.
• Разрешается выпуск арматуры с формой профиля, отличной от 4-х стандартных.

Теперь вместо ничего не говорящих римских цифр за литерой А: I, II, III указан предел текучести: 240, 300, 500. Цифры обозначают прочностные характеристики: предел текучести в Н/мм2. Это предельная нагрузка, после небольшого превышения которой начинается необратимая пластическая деформация, проще – разрушение.

Чем выше этот показатель, тем прочнее арматура.

Для наглядности рекомендуемые замены сведены в таблицу 2.

Таблица 2

Ещё одна цель изменений в стандарте – максимально сблизить отечественные и европейские требования.

Параметры арматуры для фундамента

Количество и размеры стального прутка зависят от нескольких факторов:

• Типа фундамента (плитный, свайный, ленточный).
• Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
• Веса самого здания (типа используемого строительного материала, этажности).

Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания

Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении — 14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.

Шаг укладки арматуры

Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.

Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов

В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу. Если ширина больше, используют в одном ряду три или четыре прутка.

Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.

Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов

Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см

Таблицы веса теоретической массы одного погонного метра стальной рифленой арматуры по ГОСТ

Наименование арматуры	Номинальный диаметр проката D, мм	Номинальный диаметр периодического профиля, мм	Вес 1 метра арматуры	Метров в тонне	Плотность, кг/м³	Стандарт
Арматура 5	5		0.1540 кг.	6493.5 м.	7850	ГОСТ 34028-2016
Арматура 5.5	5.5		0.1870 кг.	5347.6 м.	7850	ГОСТ 34028-2016
Арматура 6	6		0.2220 кг.	4504.5 м.	7850	ГОСТ 34028-2016
Арматура 7.5	7.5		0.3470 кг.	2881.8 м.	7850	ГОСТ 34028-2016
Арматура 8	8		0.3950 кг.	2531.6 м.	7850	ТУ 14-1-5254-2006
Арматура 8	8	7.5	0.3950 кг.	2531.6 м.	7850	ГОСТ 5781-82
Арматура 9.5	9.5		0.5560 кг.	1798.6 м.	7850	ГОСТ 34028-2016
Арматура 12	12		0.8880 кг.	1126.1 м.	7850	ГОСТ Р 52544-2006
Арматура 12	12		0.8880 кг.	1126.1 м.	7850	ТУ 14-1-5254-2006
Арматура 14	14		1.2080 кг.	827.8 м.	7850	ТУ 14-1-5254-2006
Арматура 14	14		1.2080 кг.	827.8 м.	7850	ГОСТ 34028-2016
Арматура 16	16		1.5780 кг.	633.7 м.	7850	ТУ 14-1-5526-2006
Арматура 18	18		1.9980 кг.	500.5 м.	7850	ГОСТ Р 52544-2006
Арматура 18	18	17	2.0000 кг.	500 м.	7850	ГОСТ 5781-82
Арматура 20	20		2.4860 кг.	402.3 м.	7850	ГОСТ 34028-2016
Арматура 28	28		4.8340 кг.	206.9 м.	7850	ГОСТ Р 52544-2006
Арматура 28	28		4.8340 кг.	206.9 м.	7850	ГОСТ 34028-2016
Арматура 28	28		4.8340 кг.	206.9 м.	7850	ТУ 14-1-5254-2006
Арматура 32	32		6.3130 кг.	158.4 м.	7850	ГОСТ 34028-2016
Арматура 40	40		9.8650 кг.	101.4 м.	7850	ГОСТ Р 52544-2006
Арматура 55	55		18.6500 кг.	53.6 м.	7850	ТУ 14-1-5254-2006
Арматура 55	55	53	18.6500 кг.	53.6 м.	7850	ГОСТ 5781-82
Арматура 60	60		22.1950 кг.	45.1 м.	7850	ТУ 14-1-5254-2006
Арматура 60	60	58	22.1900 кг.	45.1 м.	7850	ГОСТ 5781-82
Арматура 70	70	68	30.2100 кг.	33.1 м.	7850	ГОСТ 5781-82

Зачем необходимо соблюдать нормы нахлеста арматуры при вязке

При заливке фундамента дома или при возведении любого другого бетонного сооружения (колонны или монолитного блока) насущным остается вопрос прочности и долговечности конструкции. При соблюдении всех строительных норм, дополнительный металлический каркас сильно укрепит конструкцию и сделает ее долговечной, а основание неподверженным влиянию природных условий и времени.

В случае несоблюдения правил, фундамент дома может вскоре обвалиться, что приведет не только к потере большого количества материалов, но и к человеческим жертвам. Это связано с тем, что неверно рассчитанный нахлест арматуры ведет к незатвердеванию бетона в некоторых местах, что приводит к ослабеванию всей конструкции в целом. Для постройки крепкого и надежного каркаса используют несколько способов, в том числе вязку, для которой необходимо использовать нахлест.

Арматура термомеханически упрочненная для ЖБК. ГОСТ 10884-94

Арматуру подразделяют на классы в зависимости:

• от механических свойств — класса прочности (установленного стандартом нормируемого значения условного или физического предела текучести в ньютонах на квадратный миллиметр);

• от  эксплуатационных характеристик:

  • свариваемую (индекс С),

  • стойкую против коррозионного растрескивания (индекс К).

Арматуру изготовляют классов Ат400С, Ат500С, Ат600, Ат600С, Ат600К, Ат800, Ат800К, Ат1000, Ат1000К и Ат1200.

По согласованию изготовителя с потребителем арматуру класса прочности Ат800 и выше допускается изготовлять гладкой.

Маркировка:

При отсутствии прокатной маркировки концы стержней или связки арматуры соответствующего класса должны быть окрашены несмываемой краской следующих цветов:

• Ат400С — белой;
• Ат500С — белой и синей;
• Ат600 — желтой;
• Ат600С — желтой и белой;
• Ат600К — желтой и красной;
• Ат800 — зеленой;
• Ат800К — зеленой и красной;
• Ат1000 — синей;
• Ат1000К — синей и красной;
• Ат1200 — черной.

Расчет диаметра композитной арматуры

Рассмотрим диаметр стекло-пластиковой арматуры на примере: если требуется замена  арматуры из стали значения A-III (А400), имеющей диаметр 14 мм, необходимо взять стекло-пластиковую арматуру с диаметром измеренного внутри по телу прута, равным 8,34 мм.

Если использовать штангенциркуль и начать рассчитывать диаметр стекло-пластиковой арматуры, необходимо учитывать:

1. Описанное выше подходит для стекло-пластиковой арматуры с ребрами, намотанными по спирали. В гладкой композитной арматуре, обсыпанной кварцевым песком измерять диаметр стержня невозможно.
2. Необходимо избегать мест с большим количеством капель и наплывов из застывшей смолы, чтобы рассчитать внутренний диаметр композитной арматуры периодического профиля
3. Правильная окружность различается видом, представленным сечением стержня стекло-пластиковой арматуры. К примеру, в виде овала становится сечение, если у валов есть протаскивание при незаконченной полимеризации. Следовательно, рассчитать диаметр необходимо в паре перпендикулярных друг другу плоскостях и далее рассчитать усредненный диаметр. Для этого необходимо суммировать 2 конечных итога и разделить на 2.
4. Данная таблица подходит для арматуры из стали значения A-III (А400) по Государственному стандарту РФ 5781-82 и периодического профиля стекло-пластиковой арматуры по Государственному стандарту РФ 31983-2012. Для остальных видов композитной арматуры и значений буду совсем иные результаты в таблице.

Смотри также

Длина арматуры

Арматурой называют строительные элементы, которые имеют вытянутую форму и различное сечение. Длина арматуры может быть разная, либо стандартная, либо по расчетам заказчика. Арматура может быть жесткая или гибкая. К жесткой относят швеллеры, двутавровые балки, уголки, к гибкой – сетки, стержни профиля, каркасы.

Стержневую арматуру изготавливают из стеклопластика, но чаще всего из стали. Стальные стержни производят из углеродистых или низколегированных заготовок двумя способами: либо с помощью горячей откатки станком, либо вытягиванием холодной заготовки. Сегодня наиболее популярной можно назвать горячекатаную арматурную сталь.

Существует деление арматуры на классы, которые зависят от предназначения арматуры. Различные классы стали имеют разных химсостав и механические свойства. Первый класс (А I) применяют для производства гладкого профиля, сталь других классов используют для изготовления рифленой арматуры (А II, А III, А IV, А V, А VI). Римская цифра означает степень прочности стали, чем больше номер – тем прочнее сталь. С увеличением прочности стали снимается пластичность арматуры.

Рассматривая детально такой параметр, как длина арматуры, можно выделить три вида отпуска:

1.Мерная форма. К этому виду относится продукция стандартной длины (стандартная длина арматуры – 11,7 или 12 мнтров). Сюда также относится арматура, которая нарезана по предоставленным заказчиком меркам.

2.Немерная длина арматуры #8212; наличие прутьев разной длины.

3.Последняя форма отпуска. Длина арматуры мерная, при этом 15% от объема партии – немерные отрезки, длина которых от 2 м.

Арматура класса A-I, А-II, A-III поставляется в свернутом в моток состоянии, при диаметре до 12 мм, если диаметр больше, то поставка осуществляется в стержнях (прутья мерной либо немерной длины). Арматура A-IV, A-V, A-VI классов поставляется в прутьях. Тут длина арматуры чаще всего 6-12 м.

Главным предназначением арматуры, независимо от ее класса является формирование стального каркаса в железобетонных сооружениях (армирование). При строительстве сначала формируется каркас из арматуры, ее сгибают в соответствии с особенностями строения, затем заливают каркас бетоном.

При заказе арматуры в тоннах, длину арматуры можно узнать с помощью таблиц в интернете.

Благодаря арматуре, железобетонные сооружения очень прочны и надежны. Арматура отлично выдерживает нагрузки, защищает конструкцию от трещин.

За счет того, что арматура широко используется в строительстве, ее качество тщательно проверяется

Не важно, на каком заводе произвели стальную арматуру, она должна точно соответствовать ГОСТу, следовательно, характеристики у нее будут одинаковые. Использований стальной арматуры нужного класса улучшит характеристики любой железобетонной конструкции

Вы всегда можете приобрести арматуру в нашей компании по хорошим оптовым ценам .

Как рассчитать количество по длине?

Обычно для строительства используют арматурные изделия длиной 11,7 м. Полезный участок составляет тогда 10 м. Это полностью оправдывается потерей длины деталей при выкладке с перехлестом. Потому, если ленточное основание достигает длины 50 м, потребуется 20 единиц продукции.

Лента формируется из пары ярусов усилительных элементов. А эти два яруса равны 4 прутьям. Расчет суммарного числа стержней подразумевает учет арматурных изделий, используемых для перемычек и стыковок по вертикали и горизонтали.

Скажем, в здании есть 4 стены. Тогда, предположив выкладку 4 прутов на стену, придется использовать 16 м усиливающих конструкций.

Габарит решетки армировочного каркаса определяется габаритами фундамента. Если его высота равна 60 см, а ширина — 35 см, разрыв в этих плоскостях составляет 50 и 25 см соответственно. Периметр фундамента суммарной длиной 50 м означает необходимость использовать 100 кольцевидных соединений в поперечнике. Их периметр равен 1,5 м, то есть суммарная длина стержней равна 150 м, а с поправкой на образующиеся в процессе работы отходы — от 157 до 158 м ориентировочно.

Когда оценена потребность в арматуре, нужно рассчитать, сколько проволоки потребуется для соединения элементов. В некоторых случаях применяют соединение специальным пистолетом (что несколько труднее). Сварочные стыки использовать рекомендуется лишь профессионалам. Причина проста: сварка ослабляет конструкцию, и потому приходится наращивать как длину, так и сечение арматуры, чтобы это компенсировать.

Стоит учитывать, что указания онлайн-калькуляторов носят всегда приблизительный характер. Доверять им можно лишь как примерным оценкам, а для более точного выяснения потребности в металлических изделиях понадобятся обязательно консультации с инженерами.

Точно рассчитать требуемый показатель можно с учетом СНиП 52-01-2003. Там указано минимальное вхождение арматуры в усиливаемый блок любого рода — 0,1%; это правило относится и к длине, и к объему. Иногда требуется использовать больше укреплений, что связано с инженерными соображениями, но занижать их количество недопустимо.

Оценивать нужно еще один параметр — соответствие толщины профилей и их тяжести. Суммарная длина для конструкций различного профиля (в пересчете на 1000 кг):

• 0,6 см — 4 км 505 м;
• 1,4 см — 0,826 км;
• 2 см — 0,405 км;
• 2,8 см — 0,207 км.
