Как рассчитать сечение провода по мощности

Как пользоваться таблицей выбора сечения?

Пользоваться таблицей 2 очень просто. Например, нужно запитать некое устройство током 10А и постоянным напряжением 12В. Длина линии – 5 м. На выходе блока питания можем установить напряжение 12,5 В, следовательно, максимальное падение – 0,5В.

В наличии – провод сечением 1,5 квадрата. Что видим из таблицы? На 5 метрах при токе 10 А потеряем 0,1167 В х 5м = 0,58 В. Вроде бы подходит, учитывая, что большинство потребителей терпит отклонение +-10%.

Но. ПрОвода ведь у нас фактически два, плюс и минус, эти два провода образуют кабель, на котором и падает напряжение питания нагрузки. И так как общая длина – 10 метров, то падение будет на самом деле 0,58+0,58=1,16 В.

И это – не учитывая переходное сопротивление контактов и неидеальность провода (“проба” меди не та, примеси, и т.п.)

Поэтому такой кусок кабеля скорее всего не подойдет, нужен провод сечением 2,5 квадрата. Он даст падение 0,7 В на линии 10 м, что приемлемо.

А если другого провода нет? Есть два пути, чтобы снизить потерю напряжения в проводах.

1. Надо размещать источник питания 12,5 В как можно ближе к нагрузке. Если брать пример выше, 5 метров нас устроит. Так всегда и делают, чтобы сэкономить на проводе.

2. Повышать выходное напряжение источника питания. Это черевато тем, что с уменьшением тока нагрузки напряжение на нагрузке может подняться до недопустимых пределов.

Модель электрической цепи

Лучше понять физический смысл рассматриваемой величины можно на примере механической модели электрической цепи. В качестве ее возьмем водопроводную сеть частного дома.

Для того, чтобы вода начала поступать в водопровод из скважины или колодца необходим насос. Поэтому его можно рассматривать в качестве аналога батареи или иного источника тока. Он создает в системе давление, которое и приводит воду в движение. Соответственно трубы выступают роли проводников, молекулы воды —  электронов, а краны — электрических переключателей.

Чем сильнее напор в водопроводной системе, тем большее количество воды, а вернее ее молекул, протекает через поперечное сечение трубы за каждую секунду. Отсюда можно сделать вывод, что чем больше сила тока, тем сильнее и его действие.

Примечание

Воздействие тока силой до 0,5 мА (частота 50 Гц) человек не ощущает. При силе от 2 до 10 мА возникают болезненные сокращения мышц. А удар током силой свыше 100 мА грозит развитием фибрилляции желудочков и остановкой сердечной деятельности.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Почему проводник “сопротивляется”?

Напряжение U, поданное на концы проводника, создает внутри него электрическое поле, которое приводит в движение свободные электроны вещества. Электроны, получив дополнительную кинетическую энергию, начинают двигаться упорядоченно в одном направлении, создавая тем самым электрический ток цепи.

В процессе движения электроны сталкиваются с нейтральными и заряженными атомами, из которых стоит проводник, теряют энергию. Масса атома превосходит массу электрона в тысячи раз, поэтому их столкновение приводит к изменению направления движения электронов и потере скорости (“торможению”).

Рис. 1. Электрический ток в проводнике ограничивается столкновением электронов с атомами.

Как найти силу тока

С проблемой определения силы тока сталкиваются и при решении задач, и в повседневной жизни. Вычислить этот параметр для проводника или электрической цепи можно не только путем проведения измерений, но и при помощи формул.

В проводнике

Основными величинами, характеризующими электрический ток, являются сила, напряжение и сопротивление. Взаимосвязь между ними была установлена экспериментальным путем в 1826 году Георгом Омом. В последствии она была сформулирована в виде закона, который и был назван в честь ученого.

Определение

Закон Ома: сила тока в участке цепи или проводнике обратно пропорциональна сопротивлению и прямо пропорциональна напряжению.

Рассчитать силу тока в проводнике также можно, если разделить мощность на напряжение.

При протекании тока происходит нагревание проводника. И по количеству выделившегося тепла на основании закона Джоуля-Ленца возможно провести вычисление силы тока.

В цепи

Реальный источник тока всегда обладает своим внутренним сопротивлением.

Определение

Закон Ома для полной цепи формулируется так: сила тока в полной цепи прямо пропорциональна электродвижущей силе источника тока и обратно пропорциональна сумме внутреннего и внешнего сопротивления.

Формулы

Закон Ома для участка цепи:

\(I=\frac UR\)

где R — сопротивление проводника, а U — напряжение.

Закон Ома для полной цепи:

\(I=\frac\Sigma{R+r}\)

где ε — электродвижущая сила источника тока, R + r — сумма сопротивлений источника и внешней нагрузки.

Формула, для определения силы тока по мощности и напряжению:

\(I=\frac PU\)

где P — мощность, а U — напряжение.

Определение

Закон Джоуля-Ленца: при протекании по проводнику тока происходит выделение тепла (Q), которое равно произведению квадрата силы тока (I) на время (t), которое он протекал и на сопротивление проводника (R).

Математически формула выглядит так:

\(Q=I^2Rt\)

Исходя из нее можно вывести еще одну формулу для расчета силы тока:

\(I=\sqrt{\frac Q{Rt}}\)

Как можно, не разматывая, определить длину медного провода?

Измеряй сечение провода, внутренний и внешний радиусы катушки и ширину намотки в катушке. Потом делятся на диаметр провода разница между внешним и внутренним радиусами (количество витков по толщине намотки) и ширина намотки (количество витков по ширине) . После этого вычисляется общее число витков умножением количества витков по толщине намотки на количество витков по ширине. После этого вычисляется средняя длина отного витка. Для этого вычисляем средний радиус витка (складываем длину большего и меньшего радиуса и делим на два) и по формуле L= пи * 2 * r средний расчитываем длину витка. После этого количество витков намотки умножаем на среднюю длину витка и получаем примерную длину провода.

Сечение и масса.

подав напряжение и измерив ток — вычисляем сопротивление, зная общее сопротивление и толщину провода — выясняем длину. .
еще можно длинную ниточку приложить к проводу и потом померять ниточку, если кольцами свернуто одинаовыми — можно посчитать количество колец, если это витая пара — глянуть на оплетку, там метраж должен быть написан… .
сечение и масса +1

представь, что это большое кол-во окружностей. посчитай их и умножь получившееся число на длину одной
длина = Х х 2 х 3,14 х радиус окружности или на полдиаметра

Практическое использование скин-эффекта.

Распределение плотности тока в проводнике в зависимости от частоты тока позволяет по одному проводу передавать электрические сигналы разных частот. Сигналы более высокой частоты проходят по внешнему радиусу (большему) проводника, а сигналы меньшей частоты по меньшему радиусу. Получается нечто вроде слоенного пирога

цилиндрической формы, где начинка распределяется сферически. Каждый вид начинки — это как бы отдельная частота тока.

Учитывая глубину проникновения тока для разных частот, если требуется проводник с радиусом большим, чем глубина проникновения, то разумно применять многожильный кабель. Скажем так, для 50 Гц частоты тока, предельный радиус примерно 9 мм, а это значит, что нет смысла эксплуатировать цельный проводник с радиусом больше 9 мм. Это не даст никакого увеличения проводимости, потому как ток в центре проводника будет отсутствовать, что является нерациональным использованием дорогостоящей меди. Вот поэтому при больших сечениях применяют многожильные провода и кабели.

При передачи высокочастотных сигналов, в целях экономии цветного металла, основной несущий провод изготавливают из дешевого стального сплава, который затем покрывают тонким слоем меди

. Благодаря скин-эффекту ток протекает практически только по медной оболочке, а в стальном основании он отсутствует. Это позволяет значительно удешевить провода и кабели для высокочастотных средств связи.

Дата: 27.05.2016

Valentin Grigoryev (Валентин Григорьев)

Как найти длину проводника

Автор Ольга Громышева задал вопрос в разделе Естественные науки Какая формула нахождения длины проводника? и получил лучший ответ

Ответ от Крабочка а формула R=p*L /S. Вот и вычисляй отсюда L

Проверка на длительно допустимый ток и потерю напряжения подробнее.

Найти длину проводника очень просто – достаточно его измерить. Однако, если проводник недоступен или имеет очень большую длину, то его непосредственное измерение может оказаться весьма затруднительным.

— строительная рулетка; — амперметр (тестер); — штангенциркуль; — таблица электропроводности металлов.

Чтобы найти длину проводника, измерьте рулеткой длины его отдельных участков и сложите их. Этот метод подходит для открытой электропроводки и замеров провода во временных кабельных соединениях.

Если электропроводка скрытая, то для нахождения точной длины проводника воспользуйтесь соответствующей электромонтажной схемой. Если таковой схемы нет, то попробуйте косвенно восстановить размещение проводов по положению розеток, выключателей, распределительных коробок и т.п. признакам.

Учтите важное правило электромонтажников: все провода должны прокладываться строго горизонтально или вертикально. Причем, горизонтальные участки провода, как правило, проходят вдоль верхнего края стены (под потолком)

Однако, действительное расположение проводов сможет определить только специальный прибор или опытный электрик.

Если восстановить траекторию скрытой электропроводки невозможно, то измерьте электрическое сопротивление отдельных участков проводника. Для расчетов уточните также сечение проволоки и материал, из которого она состоит. Как правило, это – медь или алюминий. Так как формула для расчета сопротивления: R = ? * L * s, то длину проводника можно рассчитать по формуле:

где: L – длина проводника, R – сопротивление проводника, ? – удельное сопротивление материала из которого сделан проводник, s – площадь поперечного сечения проводника.

При расчете длины проводника учтите следующие параметры и соотношения.

Удельное сопротивление медного провода составляет 0,0154 — 0,0174 ом, алюминиевого: 0,0262 — 0,0278 ом. (Если длина проводника равна 1 метру, а сечение – 1 мм?).

Сечение проводника равняется:

где: ? — число «пи», приблизительно равное 3,14, D – диаметр проволоки (который легко замерить штангенциркулем).

Если провод смотан в катушку, то определите длину одного витка и умножьте на количество витков.

Если катушка имеет круглое сечение, то измерьте диаметр катушки (средний диаметр обмотки, если она многослойная). Затем умножьте диаметр на число «пи» и на количество витков:

d –диаметр катушки, n – количество витков провода.

Удельное сопротивление есть характеристика материала, вещества из которого сделан проводник.

Электрическое сопротивление проводника прямо пропорционально произведению удельного сопротивления материала из которого сделан проводник на его длинну, и обратно пропорционально его сечению.

электрическое сопротивление проводника,	Ом
удельное сопротивление материала проводника,	Ом·м
длина проводника,	Метр
сечение проводника,	Метр2

Единица СИ удельного сопротивления

Удельное сопротивление ρ зависит от температуры.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2	Диаметр проводника, мм	Медный провод	Алюминиевый провод
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
220 В	380 В	220 В	380 В
0,5 мм2	0,80 мм	6 А	1,3 кВт	2,3 кВт
0,75 мм2	0,98 мм	10 А	2,2 кВт	3,8 кВт
1,0 мм2	1,13 мм	14 А	3,1 кВт	5,3 кВт
1,5 мм2	1,38 мм	15 А	3,3 кВт	5,7 кВт	10 А	2,2 кВт	3,8 кВт
2,0 мм2	1,60 мм	19 А	4,2 кВт	7,2 кВт	14 А	3,1 кВт	5,3 кВт
2,5 мм2	1,78 мм	21 А	4,6 кВт	8,0 кВт	16 А	3,5 кВт	6,1 кВт
4,0 мм2	2,26 мм	27 А	5,9 кВт	10,3 кВт	21 А	4,6 кВт	8,0 кВт
6,0 мм2	2,76 мм	34 А	7,5 кВт	12,9 кВт	26 А	5,7 кВт	9,9 кВт
10,0 мм2	3,57 мм	50 А	11,0 кВт	19,0 кВт	38 А	8,4 кВт	14,4 кВт
16,0 мм2	4,51 мм	80 А	17,6 кВт	30,4 кВт	55 А	12,1 кВт	20,9 кВт
25,0 мм2	5,64 мм	100 А	22,0 кВт	38,0 кВт	65 А	14,3 кВт	24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как найти длину проводника

Автор Ольга Громышева задал вопрос в разделе Естественные науки Какая формула нахождения длины проводника? и получил лучший ответ

Ответ от Крабочка а формула R=p*L /S. Вот и вычисляй отсюда L

Проверка на длительно допустимый ток и потерю напряжения подробнее.

Найти длину проводника очень просто – достаточно его измерить. Однако, если проводник недоступен или имеет очень большую длину, то его непосредственное измерение может оказаться весьма затруднительным.

— строительная рулетка; — амперметр (тестер); — штангенциркуль; — таблица электропроводности металлов.

Чтобы найти длину проводника, измерьте рулеткой длины его отдельных участков и сложите их. Этот метод подходит для открытой электропроводки и замеров провода во временных кабельных соединениях.

Если электропроводка скрытая, то для нахождения точной длины проводника воспользуйтесь соответствующей электромонтажной схемой. Если таковой схемы нет, то попробуйте косвенно восстановить размещение проводов по положению розеток, выключателей, распределительных коробок и т.п. признакам.

Учтите важное правило электромонтажников: все провода должны прокладываться строго горизонтально или вертикально. Причем, горизонтальные участки провода, как правило, проходят вдоль верхнего края стены (под потолком)

Однако, действительное расположение проводов сможет определить только специальный прибор или опытный электрик.

Если восстановить траекторию скрытой электропроводки невозможно, то измерьте электрическое сопротивление отдельных участков проводника. Для расчетов уточните также сечение проволоки и материал, из которого она состоит. Как правило, это – медь или алюминий. Так как формула для расчета сопротивления: R = ? * L * s, то длину проводника можно рассчитать по формуле:

где: L – длина проводника, R – сопротивление проводника, ? – удельное сопротивление материала из которого сделан проводник, s – площадь поперечного сечения проводника.

При расчете длины проводника учтите следующие параметры и соотношения.

Удельное сопротивление медного провода составляет 0,0154 — 0,0174 ом, алюминиевого: 0,0262 — 0,0278 ом. (Если длина проводника равна 1 метру, а сечение – 1 мм?).

Сечение проводника равняется:

где: ? — число «пи», приблизительно равное 3,14, D – диаметр проволоки (который легко замерить штангенциркулем).

Если провод смотан в катушку, то определите длину одного витка и умножьте на количество витков.

Если катушка имеет круглое сечение, то измерьте диаметр катушки (средний диаметр обмотки, если она многослойная). Затем умножьте диаметр на число «пи» и на количество витков:

d –диаметр катушки, n – количество витков провода.

Удельное сопротивление есть характеристика материала, вещества из которого сделан проводник.

Электрическое сопротивление проводника прямо пропорционально произведению удельного сопротивления материала из которого сделан проводник на его длинну, и обратно пропорционально его сечению.

электрическое сопротивление проводника,	Ом
удельное сопротивление материала проводника,	Ом·м
длина проводника,	Метр
сечение проводника,	Метр2

Единица СИ удельного сопротивления

Удельное сопротивление ρ зависит от температуры.

Глубина проникновения

Эффект Холла

Расстояние от поверхности проводника, на котором плотность тока упала до коэффициента 1 / e = 0,37, или -8,69 дБ, называется глубиной проникновения и рассчитывается по формуле:

d = √ (ρ / (π × μ × f)), где:

• d – глубина проникновения, мм;
• ρ – удельное сопротивление материала;
• μ – постоянная проницаемости = 4 × p × 10 -7 Генри / м;
• f – частота;

Отсюда можно составить эмпирическое правило для меди:

d = 66 × √ (ρ r / (μ r × f)), где:

• ρ r = ρ / ρ Cu = 1;
• μ r – для немагнитных материалов, таких как медь, равно 1.

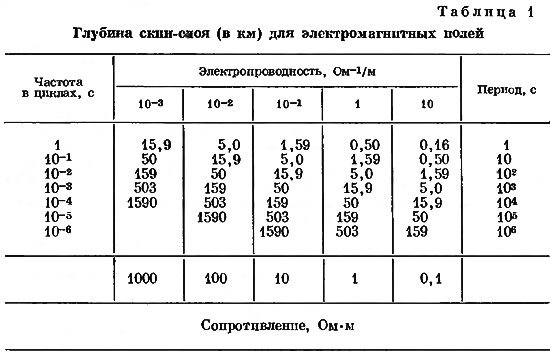

Глубина скин слоя для э/м полей

Из формулы следует, что глубина проникновения для каждой частоты у сверхпроводников равна 0, то есть весь перенос заряда идет по поверхности, а для плохого проводника глубина проникновения очень велика. Глубина проникновения также пропорциональна потерям, возникающим в проводе.

Расчет увеличения сопротивления, возникающего во время скин эффекта, немного сложнее:

1. Для круглой сплошной медной проволоки с диаметром 2 мм, что соответствует S = 3,15 мм², полученное сопротивление на частоте 100 кГц, по сравнению с таким же значением для частоты 32 кГц, возрастает в 1,5 раза;
2. Для проводника с d = 0, 2 мм удвоение сопротивления происходит только на частоте 10 мГц.

Важно! Для исключения скин эффекта в звуковом диапазоне до 20 кГц проводник может иметь диаметр не более 1 мм. Если диапазон аудиосигнала величин до 50 кГц, диаметр проводника не может превышать 0,6 мм

Приблизительная формула для определения частоты среза для данного диаметра проводника:

f c = 4 / (π × μ × s Cu × D 2) = 1 / (π 2 × 5,8 × D 2), где:

• f c – частота среза;
• D – диаметр проводника;
• s Cu= удельная проводимость меди = 5,8 × 10 7 (Ω × м) -1;

Несколько значений частоты среза для меди:

• 0,1 мм – 1,75 мГц;
• 0,3 мм – 194 кГц;
• 0,5 мм – 70 кГц;
• 0,8 мм – 27 кГц;
• 1 мм – 17 кГц;
• 2 мм – 4,4 кГц.

Фактический поверхностный эффект не является чистым увеличением сопротивления.

Часть э/м поля, которая не отражается на проводимости из-за неидеальных свойств провода, но проникает в него, можно назвать полем потерь. Компонента электрического поля ориентирована в осевом направлении вдоль длины проводника, а электромагнитная энергия распространяется радиально, начиная с поверхности. Это является причиной скин эффекта.

Таким образом, поле потерь напрямую зависит от проводимости, магнитной проницаемости и частоты сигнала и в конечном итоге преобразуется в тепло.

Какая формула нахождения длины проводника?

от ЧЕГО простите? если от сопротивления это одна формула от катушки это другая итд.. . правильно щадавайте вопрос

Инструкция
1Чтобы найти длину проводника, измерьте рулеткой длины его отдельных участков и сложите их. Этот метод подходит для открытой электропроводки и замеров провода во временных кабельных соединениях. 2Если электропроводка скрытая, то для нахождения точной длины проводника воспользуйтесь соответствующей электромонтажной схемой. Если таковой схемы нет, то попробуйте косвенно восстановить размещение проводов по положению розеток, выключателей, распределительных коробок и т. п. признакам

3Учтите важное правило электромонтажников: все провода должны прокладываться строго горизонтально или вертикально. Причем, горизонтальные участки провода, как правило, проходят вдоль верхнего края стены (под потолком)

Однако, действительное расположение проводов сможет определить только специальный прибор или опытный электрик. 4Если восстановить траекторию скрытой электропроводки невозможно, то измерьте электрическое сопротивление отдельных участков проводника. Для расчетов уточните также сечение проволоки и материал, из которого она состоит. Как правило, это – медь или алюминий. Так как формула для расчета сопротивления: R = ρ * L * s, то длину проводника можно рассчитать по формуле: L = R / ρs,где: L – длина проводника, R – сопротивление проводника, ρ – удельное сопротивление материала из которого сделан проводник, s – площадь поперечного сечения проводника. 5При расчете длины проводника учтите следующие параметры и соотношения. Удельное сопротивление медного провода составляет 0,0154 — 0,0174 ом, алюминиевого: 0,0262 — 0,0278 ом. (Если длина проводника равна 1 метру, а сечение – 1 мм²).Сечение проводника равняется: s = π/4 * D²,где: π — число «пи» , приблизительно равное 3,14,D – диаметр проволоки (который легко замерить штангенциркулем) . 6Если провод смотан в катушку, то определите длину одного витка и умножьте на количество витков. Если катушка имеет круглое сечение, то измерьте диаметр катушки (средний диаметр обмотки, если она многослойная) . Затем умножьте диаметр на число «пи» и на количество витков: L = d * π * n,где: d –диаметр катушки, n – количество витков провода.

Там много факторов. Сечение, ток, материал, и так далее. Сопромат, короче. Без 100 грам не разберешься)

Длину проводника можно измерить несколькими способами:
-прислонить к стенке купе и использовать ростомер.
— уложить проводника в тамбуре. В этом случае потребуется рулетка.
-спросить длину у самого проводника.
-посмотреть в медкнижке
