Недорогой 3d принтер для строительства малых домов и построек

Перспективы развития бизнеса по 3D-печати бетонных тонкостенных изделий

Базовые расчеты и сведения, полученные от предпринимателей, которые уже используют технологию в собственном бизнесе, позволяют оценить прибыльность использования строительного 3D принтера как бизнес идеи:

1. Стоимость большого 3D принтера для строительства жилых одноэтажных домов – начинается от 20 000$ (в зависимости от модели).
2. Скорость строительства с учетом отделки, прокладки инженерных сетей составляет 1- 3 месяца.
3. Себестоимость строительства дома площадью 100 кв. м. в среднем составляет 3 000 долларов. Себестоимость готового дома (внешняя и внутренняя отделка, инженерные сети, меблировка) – от 8 000$ до 10 000$.
4. Чистая прибыль за месяц – от 4 000$.
5. Срок окупаемости бизнеса – 12-18 месяцев.

Строительство с использованием 3D принтеров – сфера, находящаяся в начальной стадии развития. Сложно предсказать, насколько прибыльным может оказаться такой вид бизнеса. Успех во многом будет зависеть от дизайнерских способностей, величины населенного пункта, востребованности продукции в выбранной нише и т. д. Очевидно, что строительные 3D принтеры будут совершенствоваться и повсеместно внедряться, поскольку они позволяют автоматизировать и ускорить процесс строительства, а также значительно снизить себестоимость построек. Однако пока неизвестно, смогут ли когда-либо эти устройства полностью заменить ручной труд, но первый шаг тенденции уже пройден.

Ведущие производители принтеров для 3D-печати домов

В России пока немногие компании решились освоить такую технологию строительства. Ещё меньше занимаются серийным производством такого оборудования. Всё-таки, пока это штучный товар. Однако, всё же можно назвать одну из них, которая уже прочно заняла лидирующие позиции в этой области. Это фирма СпецАвиа. Её персоналом был разработан и опробован прототип строительного 3D-печатного аппарата и осуществлена пробная печать.

Кроме того, на рынке можно встретить образцы словенской компании BetAbram. Она занялась серийным производством строительных принтеров. Сейчас в линейке компании несколько вариантов конструкций или моделей принтеров.  Их стоимость варьируется от 12 000 евро за станок до 20000 евро. Вероятно, что затраты себя оправдают.

Принтер BetAbram P1 может напечатать дом площадью в 144 квадратных метра, при относительно невысокой конструкции – около трех метров

Внешне принтер похож на обычную платформу, двигающуюся по рельсам. Они регулируются по высоте.

А как же насчет внутренних стен? Интересно, что и тут строительный 3D-принтер тоже может выручить. Просто сырье для возведения внутренних перегородок отличается.

Такие стены никак не похожи на цементные, хотя напечатаны в той же технологии

Специальный полимер на основе клея и соли, высыхая, создает ажурную конструкцию, которая про прочности не уступает цементной, однако, она значительно легче. Материал не боится влаги, его можно использовать для возведения перегородок.

Материал под названием Saltygloo (с англ. «солевой клей») был разработан компанией EmergingObjects

Как происходит процесс печати

Когда принималось решение об использовании 3D принтера в строительстве, то одним из главных вопросов стал выбор строительного материала. При выходе из принтера он должен был хорошо держать форму и достаточно быстро застывать. В итоге на основе специальных добавок был создан особый бетон, который быстро застывает и имеет подходящую для оборудования консистенцию.

Печать дома на 3D принтере

Этот бетон выдавливается из экструдера принтера по определенному контуру послойно, один слой за другим. Нижние слои под весом верхних уплотняются, что в дальнейшем дает им возможность выдерживать большие нагрузки. Таким образом и формируется вертикальная конструкция. Чтобы она была максимально прочной, выполняется и ее армирование, которое бывает и горизонтальным, и вертикальным. Монтаж армирующих элементов производится между слоями бетона. Контур же дома, по которому «работает» 3D принтер, задается в компьютерной модели будущего строения.

Так возводится стена дома 3D принтером

Модель недорогого строительного 3D-принтера АМТ S-6044

Для примера рассмотрим модель строительного принтера S-6044. Он предназначен для создания широкой номенклатуры малых архитектурных форм. Его используют для быстрого взведения небольших (до 13м2) приусадебных построек, элементов зданий и создания изделий для благоустройства территорий, уличной мебели, железобетонных конструкций, заборов. Также модель применяется при строительстве больших объектов, производя составные части, которые впоследствии собираются как конструктор на строительной площадке.

Программное обеспечение для ЧПУ — ArtSoft Mach3:

«АМТ» S-6044 востребован на рынке, часто приобретается предпринимателями для создания или расширения строительного бизнеса.

Преимущества принтера:

1. Высокие эксплуатационный ресурс и отказоустойчивость. Это профессиональное цеховое оборудование с гарантийным сроком использования 12 месяцев.
2. Вариативность конструктивного исполнения: специальные креплений для установки на стены, устройства для приготовления рабочей смеси, питание от сетей 220 и 380 В.
3. Простота управления, наличие компьютера и специализированного ПО в комплекте.
4. Страна производитель – Россия. У начинающего предпринимателя не возникнет проблем с переводом руководства по эксплуатации, как в случае приобретения китайского оборудования.
5. Использование распространенных строительных смесей на основе цементов М400 и М500. Поддержка смесей с фиброволокнами и минеральными добавками.

Технические характеристики:

Наименование	Описание и показатели
Назначение:	Печать элементов зданий, малых форм до 12,6 м2.
Тип привода:	Шаговые электродвигатели с цилиндрическими редукторами
Рабочая скорость:	9 м./мин.
Скорость позиционирования:	12 м./мин.
Точность позиционирования:	2 мм
Размер печатаемого слоя (в.ш.):	10 х 30 мм
Рабочая зона:	3,5Х3,6Х2,5 м.
Производительность в час:	0,6 куб.м.
Потребляемая мощность:	1,6 кВт
Масса:	870 кг

Несмотря на скромные показатели дистанций для рабочих зон при необходимости принтер можно модернизировать как показано на этом видео:

Достоинства и недостатки применения 3D-принтера в строительстве

Главным плюсом, о котором говорили все разработчики, называется то, что процесс возведения жилья удешевляется, а скорость возведения объектов увеличивается. Однако, до сих пор непонятно, будет ли использоваться человеческий труд, хотя бы в качестве дополняющего элемента.

Кроме того, универсальность печати и возможности моделирования смогут в будущем позволить возводить дома на участках со сложным рельефом. Технические решения уже в этом направлении есть

С помощью точного расчета можно создавать идеальные опорные и несущие конструкции под определённую местность, идеально точно следовать метражу помещения по проекту, а главное – создать идеально ровные стены. Кроме того, с помощью 3D-печати можно создать идеально ровный фундамент, причем достаточно быстро.

Среди главных, но существенных минусов – это большие энергозатраты и необходимость обслуживания оборудования. Кроме того, каким бы ни было совершенным оборудование, полный цикл работ оно охватить не сможет.

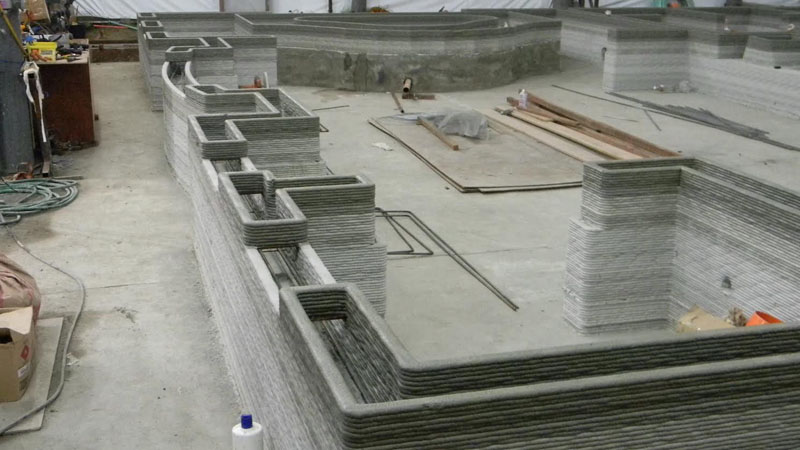

Строительная площадка под строительство дома на 3D-принтере

Достоинства и недостатки

Как и у любой технологии, у способа контурного строительства тоже есть свои плюсы и минусы. Как бы заманчиво не выглядело строительство дома без участия человека, пока что оно все же не может быть использовано повсеместно. Разберем сначала достоинства, а потом и недостатки этой технологии.

Достоинства:

• масса новых возможностей;
• быстрота процесса строительства;
• автоматизированность;
• экономичность;
• отсутствие отходов стройматериалов;
• нет перерасхода стройматериалов;
• минимум человеческого труда;
• исключение воздействия человеческого фактора.

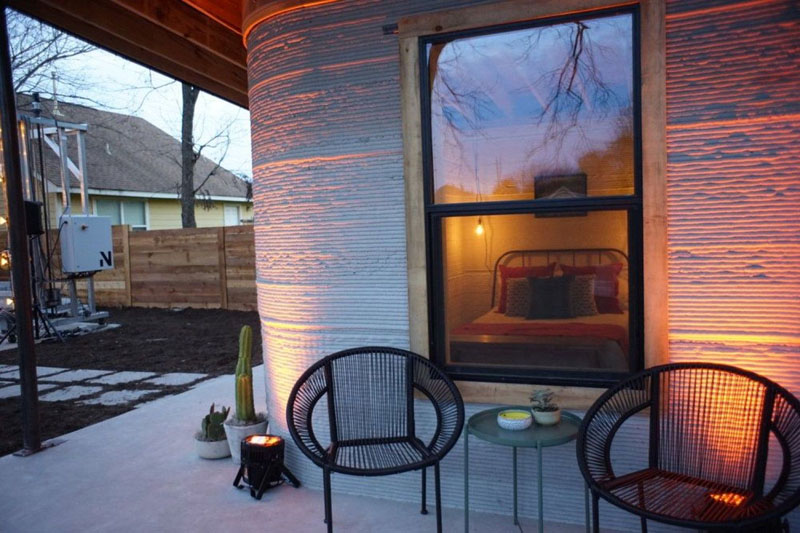

Дом в США, созданный на 3D принтере

Недостатки:

• пока что очень высокая стоимость работ;
• возможность строить только каркас дома, а не весь дом;
• неказистый внешний вид;
• нет сертификации.

Apis Cor, Америка

В прошедшем году реализован проект в Подмосковье — городе Ступино, над которыми работало шесть компаний России и штатовский стартап Apis Cor. Основал ее Никита Чен-Юн-Тай – уроженец России и разработчик данного оборудования.

Чтобы напечатать внутренние перегородки, несущие стены и ограждения, потребовались сутки. Извлекали принтер, используя кран -манипулятор. Слои наращивали, применив аддитивную технологию. В практике России этот дом впервые не собирали из напечатанных деталей, а создавали как целостную конструкцию.

Видео:

Видео: 3Д принтер строительный

Дом по форме достаточно сложный. Выбрали его таковым, чтобы можно было показать возможности инновационного устройства. К этому добавим, что строили его в наиболее холодные месяцы, когда температура опускалась ниже 30 градусов, хотя использовать смесь бетона допускается при нижнем пределе +5 по Цельсию.

Принтер, который помог реализовать проект, по конструкции напоминает небольшой башенный кран, имеющий возможность внутренней и внешней печати здания.

Обошлось отпечатанное здание «под ключ» в 593568 рублей, т.е. стоимость одного метра квадратного составила 16 тысяч рублей. И это при том, что форма сооружения сложная. При простой, например, прямоугольной конфигурации, цена могла бы быть тринадцать тысяч рублей.

Преимущества конструкции:

• Подача и смешивание автоматические;
• Быстрая настройка – до 30 минут. Не требуется готовить площадку. Мусор после приготовления на строительной площадке не остается, поскольку производство является безотходным;
• Широкий выбор конфигурации стен и их толщины
• Прослойка воздуха, образующаяся в камерах стен, позволяет лучше сохранять тепло;
• Погода не оказывает влияния на постройки благодаря специальным материалам, добавляемым в смесь;
• Ниже намного стоимость в сравнении с бетонными аналогами, изготавливаемыми по классической технологи;
• Возможность уплотнения желаемым материалом.

Технические параметры:

• свое обеспечение программное;
• обслуживается 2 работниками;
• площадь — 132 м2;
• используемый материал –геополимер или фибробетон;
• размеры – 4х1,6х1,5 метра;
• все принтера- 2000 кг;
• энергопотребление-8кВт/ч;
• высота, на которую происходит подъем, — 3100 мм;
• суточная производительность в м2 – 100;
• скорость рабочая и холостого хода в минуту– до 10 и 20 мм;
• позиционирование и повтор – соответственно ±0,5 мм и 0,1-0,2мм;
• по всем осям (X, Y, Z) — сервопривод;
• по Х и Y направляющие – профильные прецизионные;
• точность по Z – 0,1-0,2 мм;
• стабилизация горизонтальная автоматическая – инклинометр высокой точности 0.0001 градус;
• выключатели – бесконтактные по всем осям;
• пространственное расположение головки печатающей отслеживается дальномером лазерным и гироскопом;
• пространственная стабилизация – регулятор ПИД.

Виды принтеров для архитектурных работ

Используемые в строительстве принтеры представлены следующими видами:

Портальные (XYZ). Представлены рамой с подвижной головкой экструдера. Устройство подачи смеси перемещается по осям XYZ. Высокая точность экструзии обеспечивается шаговыми двигателями. Основное применение оборудование находит при печати отдельных частей зданий и возведении стен, при условии расположения портального принтера внутри строящегося здания. Если площадь объекта соответствует арке экструдера, он сразу печатается целиком.

Дельтовидные. В отличие от портальных установок, головка дельта-принтера может совершать более сложные перемещения, что выражается в создании сложных геометрических фигур. Для фиксации и движения головки используются гибкие рычаги.

Роботизированные. Представлены роботами в виде промышленных манипуляторов, которые снабжены экструдерами. Управляются с помощью компьютера. Располагаются в центре площадки, откуда рука-манипулятор доставляет смесь на требуемый участок.

D-Shape. Относятся к отдельному классу строительного 3Д-оборудования. Вместо раствора здесь используется специальный порошок, который после укладки и уплотнения подвергается пропитке связывающим веществом, подаваемым тем же экструдером.

Видео обзоры с реальной работой принтеров

Среди используемых строительных 3Д принтеров наибольшую известность приобрело оборудование китайских, американских и голландских производителей. Особенности и возможности каждого из них можно узнать из соответствующих видео обзоров.

WinSun (КНР). Лидер среди 3Д принтеров. Габариты оборудования по длине, ширине и высоте соответствуют 150Х10Х6 метров. При печати может использовать строительные отходы, представленные стеклом, сталью, цементом. Дебютировал в 2014 году при возведении десяти жилых домов. По сравнению с традиционным строительством WinSun уменьшает трудозатраты на 80%, расход материалов на 60%, а возводимые объекты обходятся вдвое дешевле. Видео:

Китайская компания Winsun напечатала первую пятиэтажку на 3D принтере

Watch this video on YouTube

Apis Cor (США/Россия). Американская компания прославилась созданием робота-манипулятора, который одинаково хорошо зарекомендовал при внутренних и наружных работах. Оборудование отличается компактностью и мобильностью, а также автоматической системой стабилизации. На установку и запуск принтера уходит не более 30 минут. Эффективен при создании сложных архитектурных форм. Видео:

ЯБ2016 Строительный 3d принтер APIS COR

Watch this video on YouTube

ProTo R 3Dp (Нидерланды). Детище голландской компании CyBe Additive Industries. Отлично справляется с созданием сложных геометрических форм. В качестве расходного материала использует оригинальный раствор CyBe MORTAR, отвердевающий за несколько минут и готовый к вторичной переработке. Выделяется высокой скоростью и экологичностью процесса. Видео:

Как работает CyBe RC 3Dp

Watch this video on YouTube

Не менее интересные проекты представлены французским принтером Batiprint3D, американским DCP и словенским BetAbram.

Причины не дающие заменить панельное строительство домов

Несмотря на ускоренное развитие 3Д строительства, ближайшее время панельные дома, как бюджетный вариант жилья, не утратят актуальности. Не слишком уступая по скорости возведения, панельное строительство независимо от погодных условий. Напечатанный дом требует установки перекрытий. Панельный сразу разделен на комнаты. Кроме этого, аддитивное оборудование по карману далеко не каждой строительной компании.

Явные недостатки любого принтера при масштабном внедрении в постройку домов

Недостатки строительных 3D обосновываются:

• высокой стоимостью;
• чувствительностью к условиям окружающей среды;
• отсутствием единых стандартов.

При возведении жилого дома с помощью 3Д моделирования, необходимо быть готовым к собственноручной прокладке коммуникаций, а также выравниванию и отделке стен.

Реальные примеры

3D строительство домов — технология хоть и новая, но уже «обросла» массой конкретных примеров. Например, в Ярославле есть дом, в который заселилась обычная семья. И здание это было построено как раз с помощью 3D оборудования. Это первый дом в СНГ и Европе, возведенный таким способом. Строили его в 2015 году — принтер создал части коробки, которые были смонтированы всего за месяц на уже подготовленном фундаменте. И это — в декабре месяце. В 2017 году закончились работы по строительству кровли. Этот дом — не желание показать возможности 3D строительства, а самое настоящее жилое здание.

3D дом в Ярославле

Ранее в 2014 году в Китае были также представлены 10 домов, созданных на 3D принтере. Они расположены в промышленном парке провинции Цзянсу. Стоимость каждого строения — больше 3000  фунтов стерлингов. Это было начало технологии развития 3D строительства. Затем компания, построившая дома, усовершенствовала методику и создала более высокие здания.

3Dдом в Китае

В том же году в США сделали отпечаток замка. Его изготовили за 2 месяца. Замок невелик, но смотрится очень красиво. Размеры его основной части — 3Х5Х3,5 м. А башенки печатались отдельно.

Мини-замок в США, созданный на 3D принтере

В 2015 году в Филиппинах построили целые апартаменты при помощи новой технологии. Размеры — 10,5Х12,5Х3 м. Для создания этого строения использовали вулканический пепел и песок.

Дом из песка и вулканического пепла в Филиппинах

А во Франции в 2018 году создали целый пятикомнатный дом, площадь которого составляет 95 квадратов. Строил его манипулятор с экструдером для монтажной пены. Ее и использовали как основу. После нескольких слоев пены строители заливали созданную часть бетоном и так делали, пока не построили весь дом.

3D дом во Франции

Технология 3D строительства удобна и практична, все работы выполняются машинами и компьютерами. Пока неизвестно, к чему все это приведет, но сама по себе методика достаточно интересна. Возможно, в будущем благодаря ей мы будем строить здания намного быстрее.

Лучшие модели принтеров и их цена

Сегодня индустрия 3D строительства домов находится на начальном этапе, поэтому выпускают оборудование немногие компании. Самыми дешевыми принтерами, которые создают печать строений, считаются китайские, но и в России в городе Ярославле так же стали выпускать подобную технику. Если сравнивать цену и качество, то именно их считают самыми лучшими. В таблице ниже описаны самые лучшие из моделей, их цена и производительность.

Название принтера	Производительность	Цена в рублях
S-4063	Этот принтер создает небольшие строения, отдельные детали для возведения домов и бетонных конструкций	От 500 000
S-6045	Эта модель создает сложные конструкции размерами до 13 кв. м.	От 1 200 000
S-1160	Эта модель способна создавать огромные строения, площадью до 280 кв. м.	От 2 000 000

Каждая из описанных выше моделей за небольшой промежуток времени смогла завоевать большое количество положительных отзывов. Все те предприниматели, которые рискнули заняться этим прибыльным бизнесом говорят о том, что уже через полтора года смогли полностью окупить затраты на приобретение принтера и выйти в хороший плюс. На начальном этапе нужно постараться и приобрести пусть даже недорогую модель, ведь самостоятельно такую технику создать не удастся, а в дальнейшем можно будет уже расширить бизнес и приобрести более усовершенствованную и масштабную технику.

Бизнес в этом направлении только начал свои первые шаги, поэтому те, кто рискнет и начнет свое дело сегодня, возможно уже через год-два станет не только успешным бизнесменом, но и человеком, который осуществляет мечты. Дом, возведенный при помощи 3D печати, ничем не отличается от других строений. Он прочный и красивый, к тому же, чтобы его создать, не потребуется много средств и сил.

Сохраните статью в 2 клика:

3D дом своей мечты – это не миф, а реальность, которая поможет создать мечту такой, какой каждый ее видит, а не такой, какой могут предложить архитекторы.

Примеры домов, построенных с применением 3D-печати

Ещё раз, давайте полюбуемся на причудливые строения, созданные искусственным интеллектом. Вполне вероятно, что подобные строения прочно войдут в нашу жизнь. А также посмотрим, как работают самые трудолюбивые каменщики в мире.

1 из 8

А если у вас идеи, как можно использовать 3D-печать в строительстве, расскажите об этом другим читателям нашего онлайн журнала Homius.ru.

Watch this video on YouTube

Предыдущая Новинки рынкаИзысканно и шикарно: как использовать обожженное дерево в интерьере
Следующая Новинки рынкаКрепче стали: почему выгодно использовать стеклопластиковую арматуру вместо традиционной

Современные технологии и производители принтеров для 3D печати домов

Технология Contour Crafting была изобретена иранцем Б. Хошневисом. В настоящее время этот ученый продолжает свои разработки под патронажем ВМС США и NASA. Большая часть его трудов пока засекречена, но основной принцип известен – он заключается в нанесении смеси с помощью экструдера. Ученый работает над задачей полностью автоматизировать процесс, включая установку арматуры.

Раз этим проектом заинтересовались в NASA, не исключено, что подобные объекты в будущем вырастут на луне и на марсе

Итальянец Энрико Дини пошёл в своих разработках другим путём: он предлагает использовать не один экструдер, а комплект из сотен сопел, который крепится к подвижному манипулятору. Работа машины напоминает струйный принтер, он напыляет смесь песка и оксидов металлов с хлоридом магния. Технология получила название D –Shape.

Скорость работы устройства намного выше аналогов, но требуется время для застывания всей конструкции

Отечественный конструктор Андрей Руденко отвез своё детище, строительный принтер «СтройБот», в США

После нескольких неудачных попыток привлечь внимание к своей работе, он наконец нашел отличный способ прорекламировать свой продукт – построил часть гостиницы для филлипинского предпринимателя. В качестве рабочей смеси он использовал геополимерный бетон

Реальный опыт производства и продаж в этой области у екатеринбургской компании «Спецавиа». Сегодня этот отечественный производитель предлагает 7 вариантов строительных принтеров разного размера и назначения.

Образец работы устройства стоит на территории самого «Спецавиа» – это копия замка Винтерфелл из Игры Престолов. В этом здании размещена охрана предприятия

Конкурент «Спецавиа» – иркутский концерн Apis Cor. Он отказался от идеи использовать портальную конструкцию и сделал упор на телескопические манипуляторы, которые свободно передвигаются на поворотной платформе. Установка очень мобильна и может перевозиться в обычном грузовике. Её уже активно используют для строительства домов на 3D принтере в России.

Самый известный производитель строительных машин – китайская компания WinSun. Хошневис обвинил китайцев в краже его технологии. Даже если это так, WinSun, в отличие от иранского ученого, уже принесло эту технологии в массы. Они заключили договоры по постройке жилья в разрушенных войной областях Ирака.

На сегодняшний день компания WinSun строит здания по новой технологии по всему миру

3D дома: первые шаги к успешному бизнесу

Кто бы мог подумать несколько лет назад, что пройдет немного времени и печать современных домов на 3D принтере сделает переворот во всем строительстве. Ведь благодаря такой уникальной технологии можно создать дом любой, даже самой сложной конструкции, всего за пару суток. Это строительство не только быстрое, но еще и недорогое.

Но как же возводится дом при помощи 3D принтера? Как происходит возведение, и какие материалы используются, сколько нужно будет затратить на начало такого прибыльного и мало кому известного бизнеса?

Как строятся дома с 3D принтером?

Как уже давно известно, на принтере можно создавать любую деталь из полимера или пластика, но никто даже и подумать не мог, что такой аппарат сможет возводить красивые и креативные строения из бетона. Для подобной печати используют те материалы, которые уже были проверены временем и доказали свою стойкость при любой погоде – цемент марки М 500. Этот материал не дорогой и приобрести его можно в любом городе мира.

Технология очень проста сложностей в создании таких домов нет:

1. Сначала готовится раствор, состав его не отличается от тех, что использовались предками при строительстве. В его составе присутствует цемент, стекловолокно, иногда могут добавляться керамзит и другие материалы.
2. После, на принтере этот раствор выдавливается через специальные сопла и наносится на основание слой за слоем. Таким образом, можно возвести стены небольшого дома всего за пару часов.

Ничего сложно нет, но есть некоторые неудобства:

• на принтере нельзя соорудить крышу высокого качества (таких принтеров еще не создали);
• отделку дома нужно так же производить самостоятельно как наружную, так и внутреннюю;
• коммуникации, окна, двери – это все устанавливается вручную.

Поэтому можно сказать, что дом на принтере можно создать быстро, но это будут только стены, перегородки и лестницы. Но и на этом можно заработать хорошие деньги, тем более что таким образом можно исполнить любую мечту, дом с плавными линиями и другими креативными изысками.

Но перед тем как приступить к созданию этого прибыльного и через пару лет одного из самых успешных бизнесов, нужно знать, сколько же будет стоить такой принтер? Какие нужно будет затратить средства на его приобретение? Какие модели лучшие и помогут создать качественные строения.

Строительный 3D-принтер: что это

Строительный 3D принтер — специальное оборудование, используемое для так называемого контурного строительства. Эта новая технология, которая дает возможность возводить каркасы домов без участия человека. В будущем планируется применение этой методики и для прокладки инженерных сетей, а также ряда отделочных работ. Но пока что 3D принтеры применяются только для строительства каркасов и ограждающих конструкций.

На самом деле существует несколько вариаций строительных принтеров, которые отличаются друг от друга не только методикой возведения самих стен, но и конструктивными особенностями. Несмотря на их малоизвестность среди рядовых граждан, в строительной сфере эти технологии и оборудование уже много кому знакомы и давно на слуху. Чаще всего можно встретить принтеры портальной конструкции, а также устройства на базе манипулятора. Но проще говоря, это обычный 3D принтер, только больших размеров и использующий для возведения зданий не пластик, а специальные строительные составы.

Стена дома, напечатанного на 3D принтере

С помощью такого оборудования можно возводить различные архитектурные элементы, а также малые архитектурные формы. В некоторых случаях можно полностью напечатать дом прямо на строительной площадке.
