Делаем сверлильный станок для домашней мастерской
«Самоделкины» мастерят своими руками и сверлильный станок. Самодельное приспособление прекрасно справится с изготовлением различных отверстий в вашей домашней мастерской, причем качество получится на высоте, если правильно собрать оборудование.
Вариант домашнего сверлильного станка
Самый простой и распространенный вариант такого оборудования для гаража – это переоборудованная дрель. Для работы понадобятся:
- станина для основания;
- механизм вращения;
- вертикальная стойка.
Для стойки обычно используют ДСП или доски. Масса дрели небольшая, поэтому нет необходимости использовать металл. При этом станину надо делать массивной, чтобы уменьшить вибрации в процессе работы устройства.
Можно сделать корпус металлическим
Чтобы правильно соединить станину и вертикальную стойку, а также собрать все оборудование в один целый станок, обратите внимание на видео-инструкцию:
Watch this video on YouTube
Чертежи с размерами для сверлильного станка своими руками
Чтобы правильно сделать любой станок или практичное устройство для частного использования, вначале стоит сделать чертеж с размерами. Только потом приступать к подготовке материалов и сборке устройства.
Вот несколько примеров чертежей сверлильных станков из дрели своими руками:
С подробным описаниемСхематическое изображение с необходимыми размерамиДругой вариант сборкиПростая схема устройства
А также можно сделать самодельные тиски для сверлильного станка. Ниже приведена видео-инструкция по сборке такого приспособления:
Watch this video on YouTube
Статья по теме:
Освещение и распределение пространства внутри
Освещение в мастерской должно быть точечным. При этом для каждого станка, рабочего стола рекомендуется установить отдельный осветительный прибор. Что касается распределения доступного пространства, здесь нужно усвоить несколько рекомендаций:
В условном центре помещения должен находиться верстак. Станки устанавливаются по периметру комнаты
При установке оборудования, важно проверить чтобы обрабатываемые заготовки не упирались в другие станки, стены, рабочий стол. Вертикальные поверхности стен идеально подойдут для хранения ручного инструмента
Станки лучше всего установить так, чтобы к ним можно было подобраться с каждой стороны
Это важно для настройки определенных функций, режимов работы, починки в случае необходимости
Лучшее место для обустройства небольшой мастерской – отдельная постройка возле частного дома. Однако, если такой возможности нет, нужно позаботиться о надежном основании для станков, дополнительной шумоизоляции стен, двери, чтобы звуки работающих инструментов не мешали домочадцам.
Завершение проекта: последние штрихи
Еще несколько необходимых действий, которые нужно обязательно выполнить, чтобы получить проект, имеющий право на жизнь. В мастерской желательно предусмотреть несколько помещений:
- Основное, где непосредственно выполняются столярные работы;
- Вспомогательное, где производятся дополнительные работы не связанный с деревообработкой, например окраска и сушка готовой продукции;
- Подсобное, предназначенное для бытовых нужд, например переодевания и отдыха, оборудованное шкафчиком для одежды, столиком, чайником для организации перекуса, кушеткой для кратковременного перерыва.
Эти помещения помогут разделить сферы деятельности по зонам и будут способствовать комфорту при проведении рабочего процесса. Схему подсобного помещения с размерами ее обстановки, необходимо выполнить на одном листе с основным цехом.
Место для хранения длинномерного леса или пиломатериала должно находиться напротив входной двери, для удобства складирования. Возле стеллажа должен быть размещен станок, для распиливания заготовок. После получения планировки столярки, переходим составлению ее эскиза. Определяем материал для стен, их толщину и высоту. Выбираем вид крыши и материал кровли. Здесь рекомендуется полагаться на свои пожелания, бюджет и возможность сделать своими руками.
Важным вопросом в проектировании столярной мастерской является разработка вентиляционной системы. Она должна быть принудительной, приточно-вытяжной. Такая система обеспечит удаления стружки и вредных веществ, полную рециркуляцию воздуха и регулировку микроклимата не только в помещении столярки, но и в покрасочном отделении. Прочертите на эскизе все составляющие вентиляции с указанием параметров и размеров.
Завершающим этапом проектирования является создание схемы электропитания, освещения, как основного, так и индивидуального для каждого рабочего места, контура заземления. Каждое рабочее место должно быть оборудовано розеткой с заземлением, каждый станок должен быть заземлен. По окончании делается эскиз подвода к зданию мастерской коммуникаций.
Планировка столярной мастерской
Если перед созданием помещения для столярной мастерской вы учли минимальные требования, касающиеся внутренней площади объекта, то вам обязательно хватит места для организации его основных зон:
- место под станки;
- место под верстак и сборочный стол;
- стеллажи (полки) для инструмента;
- пространство (угол), где хранится инвентарь для уборки мастерской;
- емкость для отходов и мусора (деревянный ящик и т.п.);
- навесные приспособления для хранения ножовок, рулеток и другого инструмента;
- вешалка (шкаф) для спецодежды;
- навесные шкафчики для мелкого инструмента, крепежей и других деталей;
- место для хранения древесины и готовых изделий.
Сборочный стол, как и верстак, является обязательным элементом при планировке столярной мастерской. Вот что об этом думает один из участников нашего форума.
Юзефучастник FORUMHOUSE
Сборочный стол – обязательно. Самый простой – один лист ДСП распустить пополам (согласно планировке – вдоль или поперёк) и сложить две толщины (скрепить шурупами).
Крупногабаритные предметы и оборудование желательно монтировать на стены или устанавливать возле них. Это позволит освободить часть внутреннего пространства для более свободного перемещения. Для того чтобы вычислить минимальную площадь свободного пространства возле станка или верстака, необходимо площадь, занимаемую этим устройством, умножить на 2. Инструменты и оборудование, используемые совместно, должны находиться рядом друг с другом.
В целях экономии свободного пространства в мастерских некоторые их владельцы прибегают к маленьким хитростям: они сооружают удобные откидные верстаки. Рабочая поверхность такого устройства крепится на стену, а его отвинчивающиеся ножки хранятся в любом удобном для этого месте. На нижней поверхности верстака можно легко изготовить крепления для хранения самого разнообразного инструмента.
Вот какую планировку мастерской предлагает пользователь Sitnikoff.
Sitnikoffучастник FORUMHOUSE
Прикинул в Visio расстановку на живую, пока без точных размеров станков и оборудования для варианта 5,6*6,2м. Влезает все и даже больше.
Помещение, изображенное на схеме, обладает внушительными размерами, и не каждый может себе такие габариты позволить. Общая концепция расстановки оборудования и принадлежностей, изображенная на рисунке, будет понятна всем заинтересованным.
А вот более подробная информация о предлагаемом проекте. В ней каждый может найти для себя что-то полезное. Вы узнаете, из чего сделать пол в столярной мастерской, из чего построить стены, каким будет фундамент и т.п.
Sitnikoffучастник FORUMHOUSE
Пока напишу о конструкции строения для столярной мастерской:
- Строение – каркас из доски 150х50 мм. ВШД 2,8м х 5,6 х 6,2. Высота чердака – 1,2 м.
- Строить на ленточном фундаменте мелкого заглубления.
- Утеплитель – минвата или базальт толщиной 150 мм.
- Обшить снаружи и изнутри плитой ОСБ.
- Снаружи по плите обшивка – вагонка.
- Полы – бетон, затем ЭППС (50мм), теплый водяной пол в бетонной стяжке.
- Полы – керамическая плитка.
- Отопление от печи (не знаю – купить металлическую или поставить маленькую голландку), возможно подключение к трассе теплого пола, идущего из дома в баню.
- Крыша чердака будет утеплена также, как и стены, поскольку потолка не будет (вдруг чего придется подвесить или разместить в пределах досягаемости), т. е в мастерской планирую купол.
- Покрытие крыши – металлочерепица (тем более, что некоторый запас после дома и бани остался).
- Дверь – металлическая двустворчатая утепленная шириной 120 см (80 + 40).
- Окна – пластиковые стеклопакеты размером 150 х 60 см под потолком – 6 шт.
- Окно напротив двери 100х150 см – 1 шт.
- Не исключаю наличие мансардных окон в потолке (хочу света) – 4 шт.
- Электрооборудование – 220 В в пластиковых коробах.
- Система пылеудаления и вентиляции (наверное, по помещению придется раскинуть несколько коробов для подключения инструмента к системе пылеудаления).
Какой верстак выбрать
Если старый стол может быть достаточно прочен для небольших работ, то для большинства столярных проектов будет необходим прочный верстак.
Верстак должен быть высотой примерно 850 мм, а на ножках иметь распорки для обеспечения жесткости. Столешница должна быть сделана из толстой древесины, способной выдерживать удары, особенно в передней части. Более тонкую древесину можно использовать в задней или средней части, чтобы создать лоток, куда можно безопасно класть инструменты.
Если пространство мастерской ограничено, то можно работать с переносным складным верстаком. Когда он не нужен, его можно сложить и убрать или перенести на строительную площадку. Его столешница разделена на две части, которые можно сдвигать и раздвигать, используя в качестве тисков.
К принадлежностям верстака относятся регулируемые верстачные штыревые упоры для строгания, верстачные доски-упоры для поперченного резания, стусло для выполнения скосов деталей, пенал для хранения инструмента или скобяных изделий и столярные тиски. Последние отличаются от слесарных тисков тем, что они фиксируют заготовку рядом с верстаком, а не сверху, а также имеют деревянные губки для предохранения изделий. Полезны будут козлы и различные лестницы.
Расположение и оборудование рабочей зоны в мастерской
Размеры моего гаража — 6,5 х 3,0 м2. Если размещать машину вплотную к воротам, то при длине машины около 5 м в задней части остается примерно 1,5 м. В этом месте я расположил так называемую рабочую зону. Там я сделал стеллаж-верстак на всю ширину гаража. На нем установил сверлильный станок, тиски и сосредоточил тумбочки с ящиками для хранения инструмента, крепежа и вспомогательного оборудования. Пол в этой части гаража я сделал из половой доски, на нем комфортно работать даже зимой. Там можно выполнять некоторые работы, не выгоняя машину за ворота.
Для того чтобы машину можно было поставить как можно ближе к воротам гаража, необходимо, чтобы дверь в створках ворот располагалась максимально близко к стене и в гараж можно было входить и выходить, не переставляя машины. Еще один небольшой совет: рубильник для отключения электричества в гараже должен располагаться рядом с дверью. Это позволит выключать электричество непосредственно перед закрытием гаража, чтобы не выходить из него в темноте.
Оборудование подвала в гараже
Под основным помещением моего гаража находился подвал-бункер высотой 2 м. Я разделил его на две зоны — продуктовую и техническую.
Между ними соорудил кирпичную стенку. Продуктовая находится под «рабочей» и утеплена сверху (между плитами перекрытия и деревянным полом уложен слой минерального утеплителя). Там можно хранить банки с консервацией, картофель, яблоки и пр. Техническая зона расположена под тем местом, где стоит машина, и имеет выход в основное помещение на всей длине шириной около метра. Из этой части подвала удобно ремонтировать машину, там же я храню строительные материалы, которые не боятся влажности.
Подвал освещается электрическими лампочками на 36 вольт. Для этого используется трансформатор, который расположен в основном помещении гаража рядом с электрощитком.
Электроснабжение в мастерской
Подвесные универсальные электророзетки удобны и безопасны. Находясь выше рабочего места, они удерживают шнуры питания ручного электроинструмента вне верстака и пола, где их можно случайно повредить или зацепиться за них, а кроме того, увеличивают радиус действия инструмента.
Вам может также понадобиться дополнительное освещение, которое следует располагать над рабочими местами и правильно направить, чтобы избежать раздражающих теней и неосвещенных зон. Попросите вашего электрика обеспечить достаточную нагрузочную способность (мощность) проводки для возможной установки дополнительных розеток, которые могут потребоваться позднее, а также узнайте о специальных розетках и электрических цепях, которые могут быть необходимы, если вы планируете использовать станочное или сварочное оборудование.
Убедитесь, что розеток будет достаточно и они будут удобно расположены вокруг рабочей зоны и оснащены устройствами защитного отключения (УЗО) для обеспечения безопасности работ. Небольшим электрическим инструментам, таким как лобзики и дрели, достаточно стандартного напряжения 220 вольт однофазной электросети, но станочному оборудованию, такому как ленточные пилы, сверлильные и радиально-круглопильные станки, может потребоваться трехфазная сеть.
Все электромонтажные работы должны выполняться только квалифицированным электриком.
ДОПОЛНИТЕЛЬНЫЕ СПОСОБЫ ВЫЖАТЬ МАКСИМУМ ИЗ ВАШЕГО БЮДЖЕТА
Как сэкономить на струбцинах
Пневматический гвоздезабивной пистолет-нейлер скрепляет соединение шпильками, не раскалывая древесину. Шпильки удерживают детали, пока клей схватывается.
Хотите уменьшить потребность в струбцинах? Попробуйте при склейке заменить их несколькими гвоздями-шпильками.
Небольшой компрессор и пневматический нейлер обойдутся примерно в $200, что не дороже нескольких хороших реечных струбцин. Если у вас уже есть компрессор, приобретение нейлера обойдется всего лишь в $40-50.
Покупайте доски кубометрами
Приобретение пиломатериалов не является частью обустройства мастерской. Но вся работа в столярной мастерской связана с досками. Почему бы не сэкономить и на этом, покупая их большими партиями? Если так делают профессионалы, то это сможете сделать и вы, объединившись с группой друзей и купив доски вскладчину. Возможно, вам повезет, и вы сумеете получить еще и дополнительную скидку.
Что настраивает вас на рабочий процесс?
Ирина В.Просмотр книг по искусству, декору и дизайну с чашечкой кофе.
Мари В.: Уединение и тишина – моё всё.
Елена З.: На рабочий процесс меня настраивают аудиокниги, причём предпочтительно фэнтези или что-то подобное. Гарри Поттер, Властелин колец и Хоббит уже прослушаны на русском и английском языках великое множество раз. Подумываю скачать их на французском языке, который когда-то изучала в школе.
Екатерина К.: А вот меня на рабочий процесс, как ни странно, настраивает уборка. Убрался, помедитировал, «прочистил» мозги – и можно творить! Ну и конечно же мои любимые книги – книги по орнаментам.
В мастерской какого художника вам хотелось бы оказаться?
Света Р.: Мне бы хотелось оказаться в мастерской художника Яцека Йерки (Ковальского). А еще у режиссера Кшиштофа Кесьлёвского – думаю, у режиссеров тоже должны быть мастерские.
Ирина В.: Я бы хотела оказаться в мастерской Леонардо да Винчи во время написания его «Туринского автопортрета». Узнать тайну: действительно это автопортрет или нет? А если бы еще и поговорить…
Мари В.: В мастерской Клода Моне. Моне – мой самый любимый художник, я больше всего люблю импрессионизм и абстракцию в живописи, это – мое вдохновение.
Елена З.:Моне! Очень люблю его работы. Хотя понимаю, что дело, конечно, не в мастерской и ее обстановке, а в нем самом; но было бы страшно любопытно понадблюдать за процессом.
Екатерина К.: Побывала бы в мастерской Гогена, всегда любила импрессионистов и постимпрессионистов. Я стараюсь больше обращаться к народному творчеству, так что с удовольствием пообщалась бы, например, с перуанскими ремесленниками – местными мастерами по гончарному делу (люблю перуанские мотивы в узорах).
Выбор места под мастерскую: дельные советы
Место под строительство мастерской
При определении места под будущую столярную мастерскую необходимо учесть некоторые аксиомы ее размещения:
- Как можно дальше от жилой зоны и строений с домашней живностью, если такая имеется. Шум, производимый рабочим оборудованием, будет неблагоприятно действовать на нервную систему ваших домочадцев.
- Желательно подобрать открытое пространство. Отсутствие теней позволит немного сэкономить на обогреве мастерской в зимнее время и на освещении в течение года. Солнечное излучение будет обогревать, и освещать помещение.
- Для исключения подтопления строения во время дождей и снеготаяния не нужно строить его в местах с низким общим уровнем. Это может привести к проблемам с самой постройкой и даже к аварийным ситуациям, например короткому замыканию электропроводки.
- Желательно обеспечить удобство доступа в любых погодных условиях, чтобы зимой избежать постоянной расчистки снега, а во время весеннего снеготаяния предотвратить подтопление здания.
- Участок почвы не пригодной для земледелия станет прекрасным местом для будущего строитель
Обустраиваем «яму»
Вопрос постройки «ямы» весьма индивидуален, но для проведения минимального технического обслуживания машины она просто необходима. Если принято решение ее делать, можно воспользоваться несколькими рекомендациями:
Стены и пол лучше всего делать бетонированными.
Края «ямы» нужно укрепить при помощи железных уголков.
Нужно обязательно продумать, чем закрывать «яму», когда она не используется
Как вариант, использовать подложку из крепких досок, скрепленных между собой.
В стенах «ямы» можно предусмотреть специальные ниши для инструмента.
Важно продумать заранее систему освещения «ямы»;. https://www.youtube.com/embed/_Jpzw7v8MkY. https://www.youtube.com/embed/_Jpzw7v8MkY
Важность обустройства «ямы» состоит в том, что с ее помощью можно выполнить диагностику неисправностей ходовой части автомобиля, а также заменить некоторые ее детали, поменять масло. Имея в гараже «яму» и стеллажи уже можно говорить о частичном обустройстве мастерской
Как оборудовать домашнюю столярную мастерскую в отдельно построенном хозблоке
Если на участке имеется место, земли достаточно, проще всего построить столярную мастерскую в виде каркасного хозблока.
Каркасная постройка не займет много времени, даже силами двух человек можно построить такое сооружение за одну неделю.
Мы уже не раз писали о том, как быстро построить каркасное сооружение, поэтому здесь расскажем все коротко.
Так как сооружение легкое, прочный фундамент не требуется.
Достаточно ленточного фундамента, глубиной 40-50 см, можно использовать столбчатый фундамент или свайный.

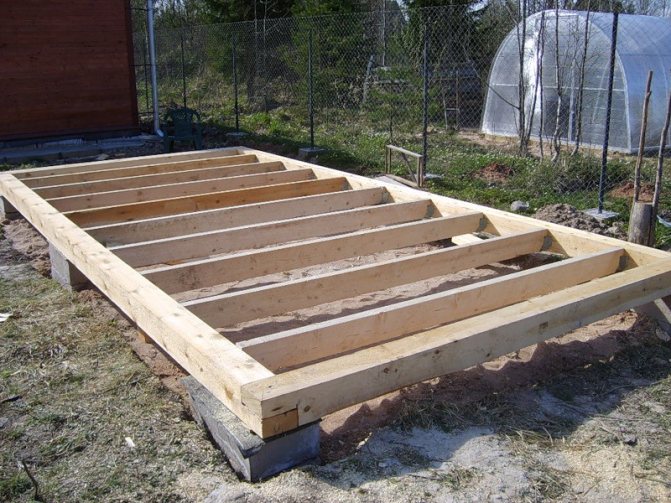

Каркасный хозблок можно сделать в виде деревянной основы, на нее, по углам выставляются деревянные бруски, к ним крепятся решетка, на которую укладывается утеплитель, снаружи обшивается ЦСП, облагораживается вагонкой или виниловым сайдингом.
С внутренней стороны стены можно обшить гипсокартоном или деревянной вагонкой.
Создавая хозблок, не забудьте о качественной звукоизоляции.
Подбирая утеплитель, обращайте внимание не только на свойство сохранять тепло, но и этот материал должен хорошо гасить звук. Люди устали от шума и хочется на своем участке не только уюта и красоты но и тишины
Люди устали от шума и хочется на своем участке не только уюта и красоты но и тишины.
Советуем даже дверь покрыть шумопоглащающим материалом.
Пластиковые окна способны поглощать шум, но все равно, для сохранения спокойствия домочадцев, устанавливайте окно на противоположной стороне хозблока от жилого дома.
Отводим уголок для хранения
При обустройстве гаража рекомендуется отводить отдельные зоны под хранение определенных предметов.
Удочки и снасти
Стеллаж для удилища изготавливается в два этапа. Сначала внизу к стене крепится труба из ПВХ, внутри которой через каждые 10 сантиметров формируются отверстия под ручки. Затем наверху монтируется поролон (или другой схожий материал) с прорезями для фиксации удилища.
Для хранения снастей рекомендуется использовать органайзеры.
Канистры и прочие тары
Канистры и другие подобные тары обычно складируют в углу гаража. Но есть другое, более интересное решение для хранения таких предметов. Под канистры можно организовать подвесную полку, расположенную выше уровня головы автовладельца. Этот подход к обустройству высвободит пространство внутри гаража.
Стройматериалы
Оптимально, если стройматериалы хранятся наверху. Благодаря этому не загромождается свободное пространство. Чтобы быстро организовать место для хранения стройматериалов, достаточно закрепить на потолке несколько балок из металла или ПВХ-труб.
Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры
Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.
Вариант домашнего устройства для заточки лезвий
Для каждого ножика необходимо соблюдать определенный угол заточки:
- Бритва и скальпель требуют угол в 10-15⁰.
- Ножик для нарезания хлебобулочных изделий – 15-20⁰.
- Классические многофункциональные ножи – 25-30⁰.
- На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
- Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.
Таким способом можно регулировать угол заточки
Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.
Самодельный точильный станок из мотора стиральной машины
Комментарий
Андрей Феофанов
Специалист по подбору инструмента «ВсеИнструменты.ру»
Задать вопрос
«Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.
Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:
- сам мотор;
- металл для кожуха с толщиной от 2 до 2,5 мм;
- трубочка для фланца;
- камень для заточки;
- гайки;
- пусковой механизм;
- кабель для подключения к электросети;
- уголок из металла или брус из дерева для станины.
Пошаговое описание изготовления станка можете посмотреть в видеоматериале:
Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.
Легкий вариант точила от «самоделкиных»
Ход работы по созданию такого простого приспособления будет следующим:
Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.
Материалы для работы
- К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
- В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.
Вариант готового точила
Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.
Как сделать приспособление для заточки сверла по металлу своими руками
Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:
Удобный вариант для повседневного использованияРазвернутый чертежГотовый домашний станокДругой удобный вариант
Чтобы понять, как правильно по чертежам собрать собственный станок для заточки сверл, посмотрите видеоматериал по теме:
