Микросхемы-драйверы светодиодов

Разновидности схем

Драйвер нужен для стабилизации напряжения и собирается с использованием схем на конденсаторах и трансформаторах. Второй вариант является более экономичным, а первый необходим для создания мощного светильника. Кроме этого существует еще одна разновидность схем – инверторные. Они используются на производстве диммируемых ламп и большом количестве чипов.

Импульсные драйвера

Если сравнивать с линейным драйвером, где используется конденсатор, импульсный отличается эффективной защитой от нестабильности в сети. Чтобы в деталях рассмотреть пример импульсной схемы диодной лампы, используем модель CPC9909. Эффективность этого изделия достигает 98%, поэтому её без преувеличения можно считать одной из самых экономичных и энергосберегающих.

Драйвер «CPC9909».

Схема подключения BP3122

Устройство можно подключать к высокому напряжению (550 В) благодаря встроенному драйверу со стабилизатором. Это упростило схему и снизило стоимость устройства.

Подключение с импульсным драйвером используется для активации освещения в случае аварии, и подойдет в качестве примера повышающих преобразователей. Дома на базе модели драйвера CPC9909 можно собрать светильник, который будет запитан от батарей или драйвера, но мощность при этом не превысит 25 В.

Диммируемые драйверы

С помощью диммируемого драйвера яркость светодиодной лампы можно регулировать, что позволит установить в каждой из комнат необходимый уровень освещения, снижать яркость света днем. Устройства используются, чтобы подчеркнуть некоторые предметы интерьера.

Схема подключения с диммером.

На производстве используют две разновидности диммируемых драйверов. У каждого есть плюсы и минусы. Одни работают на широтно-импульсной модуляции (ШИМ). Диммер устанавливают между диодами и блоком питания. Схема запитывается импульсами разной продолжительности. Наглядный пример ШИМ-регулировки — бегущая строка.

Вторая разновидность диммируемых драйверов влияет на источник питания. Они широко используются для изделий с возможностью стабилизации тока. Регулировка может повлиять на оттенок освещения. Если это белые чипы, при понижении силы тока они начнут светиться желтым светом, при увеличении синим.

Конденсаторные

Конденсаторную схему можно считать одной из самых продаваемых, она часто встречается в бытовых светильниках.

Схема с конденсатором.

Конденсатор C1 необходим, чтобы защитить устройство от помех в сети. С4 сгладит пульсации. При подаче тока резисторы R3-R2 ограничат его и предохранят схему от короткого замыкания. Элемент VD1 преобразовывает переменное напряжение. Когда подача тока прекратится, конденсатор разрядится через резистор R4. Но элементы R2-R3 используют далеко не все производители LED-светильников.

Светильник с диммером.

Чтобы проверить работоспособность конденсатора, используется мультиметр. Схема имеет несколько минусов:

• достичь высокой яркости свечения не получится, понадобятся более ёмкие конденсаторы;
• существует риск перегрева чипов из-за нестабильности подачи тока;
• нет гальванической развязки, возможен удар током. При разборке лампочки нельзя трогать токоведущие элементы голыми руками.

Несмотря на минусы, у схемы много преимуществ, лампы хорошо продаются. Это простота сборки, низкие цены и широта диапазона напряжения на выходе. Даже мастера со скромным опытом могут пробовать изготовить изделие самостоятельно. Для этого часть деталей можно снять со старых телевизоров или приемников.

Ремонт светодиодной лампы

Для замены деградировавших, на AliExpress были заказаны новые светодиоды у этого продавца
.

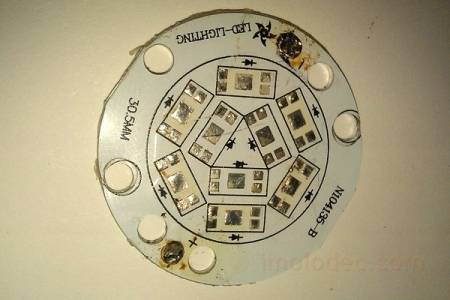

Отпаять старые светодиоды с платы проще всего посредством фена паяльной станции (температура около 300 °С). Можно и паяльником, но придется повозиться, изготовив специальную «вилочку для пайки светодиодов». Плата весьма теплоемкая и отбирает часть тепла на себя, поэтому паяльник менее 100 Вт можно даже не рассматривать.

Убрав старые светодиоды, не прекращая подогрева снизу платы, наносим на места пайки флюс, при необходимости припой, и размещаем новые светодиоды, соблюдая полярность.

Предварительно, выводы новых светодиодов также не помешает залудить. А для удобства их последующего позиционирования на плате, отметить, например анод, маркером.

Номинальные данные приобретенных светодиодов: ток 150 мА, напряжение 3,0 – 3,2 В, теплого, белого свечения 2800 – 3500 К.

Сборка осуществляется в обратном порядке. При наличии термопасты наносим ее на обратную сторону платы.

После этого работоспособность светодиодной лампы можно проверить, включив ее на несколько часов.

Не смотрите на горящие светодиоды не защищенным глазом, это опасно для зрения. Накройте их листом бумаги!

Если все нормально, все группы светодиодов светятся равномерно и не мигают, можно приклеить на место стеклянный плафон. Лучше использовать для этого клей типа «Момент». Термоклей не годится, при нагреве лампы во время работы, он может расплавиться и плафон отклеиться и упадет.

После высыхания клея светодиодная лампа снова будет служить вам верой и правдой. Ну а если вдруг, что, вы уже знаете, как ее починить.

Примеры ремонта

Ниже будут представлены примеры ремонта самых распространенных моделей светодиодных ламп, к которым относятся:

• «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD;
• «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD;
• «LLB» LR-EW5N-5;
• «LLB» LR-EW5N-3;
• «LL» GU10-3W.

«LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD

Более мощный аналог «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD, не имеющий с ним принципиальных различий в конструкции. Единственный нюанс, который стоит учитывать при ремонте «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD, – короткие провода, крепящие драйвер к цоколю. В случае необходимости его проверки придется демонтировать цоколь, рассверливая точки крепежа. Этого можно избежать, если аккуратно поддеть цоколь по краю, отогнув его края.

«LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD

Самая удобная лампочка для починки, конструкция которой позволяет легко прозвонить все светодиоды, не разбирая при этом корпус. Особенность конструкции лампочки заключается в том, что светодиоды подключены параллельно, по три штуки, и во время проверки должны загораться вместе. Неисправная деталь меняется на новую или замыкается.

В случае исправной работы всех светодиодов придется разбирать корпус лампочки, чтобы добраться до драйвера. Для этого удаляется ободок, находящийся с обратной цоколю стороны. По окончании работ драйвер возвращается на положенное место, а ободок приклеивается при помощи суперклея.

«LLB» LR-EW5N-5

Из-за прочной, внушительной конструкции светодиодной лампочки разобрать ее без применения физической силы практически невозможно. Чтобы снять стекло, необходимо:

• взять отвертку;
• подцепить ее концом торцевую часть радиатора;
• аккуратно, но сильно, потянуть вверх.

Далее проверяем светодиоды неисправной лампочки тестером. Чтобы добраться до драйвера светодиодной лампы, придется снимать ее цоколь.

«LLB» LR-EW5N-3

Конструкция лампочки 3 серии отличается от 5 наличием металлического кольца, которое находится на месте стыка радиатора и стекла. Чтобы демонтировать стекло, достаточно подковырнуть его в любом удобном месте на стыке. Плата крепится к радиатору при помощи 3 винтов, а для получения доступа к драйверу светодиодной лампы разбираем ее со стороны цоколя. В остальном процедура починки аналогична родственной модели.

«LL» GU10-3W

Данную лампочку крайне тяжело ремонтировать. Алгоритм действий при работе со светодиодной лампочкой «LL» GU10-3W:

1. Сверлим в алюминиевом корпусе лампочки небольшое отверстие.
2. Оно должно находиться на таком уровне, чтобы сверло не задевало светодиоды.
3. В отверстие продевается тонкая отвертка или шило, при помощи которого снимается стекло светодиодной лампы.
4. Проверяем светодиоды на лампочке тестером, после чего переходим к осмотру платы с драйвером.

Сетевая лампа на светодиодах своими руками

В настоящее время стоимость электроэнергии значительно выросла. Для того чтобы оптимизировать бюджет можно воспользоваться двумя вариантами: увеличить свои месячные доходы или начать экономить. Второй способ займет гораздо меньше времени и усилий. Поэтому в качестве одного из решений проблемы выступает замена обычных лам накаливания на более энергосберегающие. В качестве альтернативы обычно рассматривают ЛДС или LED-светодиоды. Однако последние имеют гораздо больший срок службы и мощность всего 8 Ватт.

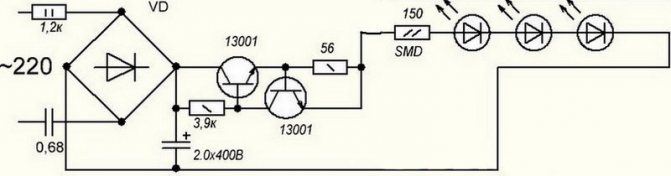

Принципиальная схема лампы на светодиодах представлена на следующем рисунке:

Изготовить сетевую лампу на светодиодах своими руками не так сложно, как может показаться с первого взгляда. Для этого придется купить в магазине радиотоваров несколько деталей:

1. Светодиод мощностью 1 Ватт – 8 шт.;
2. Радиатор – 1 шт.;
3. Мост диодный – 1 шт.;
4. Кусок оргстекла или пластмассы – 1 шт.;
5. Резистор на 56 Ом – 1 шт.;
6. Резистор на 100 Ом – 1 шт.;
7. Резистор на 1,2 кОм – 1 шт.;
8. Резистор на 3,9 кОм – 1 шт.;
9. Конденсатор неполярный 680 нФ с напряжением 400 В – 1 шт.;
10. Конденсатор полярный 2мкФ с напряжением 400 В – 1 шт.;
11. Транзистор 13001 – 2 шт.

Желательно приобрести готовую диодную сборку. Если такую не удалось найти, что основу для LED-лампы можно спаять самостоятельно. Когда все элементы будущей конструкции есть в наличии, то можно приступать к работе.

На кусочке оргстекла необходимо сделать разметку под светодиоды, она должна совпадать с формой радиатора. После этого в материале высверливают небольшие отверстия.

После этого заготовку нужно зашкурить наждачной бумагой или шлифовальной машинкой. Обрабатываю поверхность детали до тех пор, пока она не станет матовой. Затем на светодиодах выравнивают лапки, концы проводов не должны касаться радиатора.

Далее светодиоды нужно прикрепить к оргстеклу. После установки их спаивают между собой, соблюдая полярность.

Когда все элементы установлены на свои места, то нужно подпаять проводки. Для отвода тепла стоит воспользоваться термопастой. Оптимальным по свойствам является состав КПТ-8, его следует наносить непосредственно на светодиоды.

Затем светодиоды крепят на радиаторе и собирают электронную часть. Специалисты рекомендуют паять все по схеме навесом. В итоге должна получится следующая конструкция:

После этого можно переходить к проверке работоспособности устройства. В равнении с обычной лампой накаливания светодиоды более яркие. Они имеют больший срок эксплуатации и прочность.

Схема простого драйвера для светодиода 1 Вт

Одна из самых простых схем для питания мощного светодиода представлена на рисунке ниже:

Как видно, помимо светодиода в нее входят всего 4 элемента: 2 транзистора и 2 резистора.

В роли регулятора тока, проходящего через led, здесь выступает мощный полевой n-канальный транзистор VT2. Резистор R2 определяет максимальный ток, проходящий через светодиод, а также работает в качестве датчика тока для транзистора VT1 в цепи обратной связи.

Чем больший ток проходит через VT2, тем большее напряжение падает на R2, соответственно VT1 открывается и понижает напряжение на затворе VT2, тем самым уменьшая ток светодиода. Таким образом достигается стабилизация выходного тока.

Питание схемы осуществляется от источника постоянного напряжения 9 — 12 В, ток не менее 500 мА. Входное напряжение должно быть минимум на 1-2 В больше падения напряжения на светодиоде.

Резистор R2 должен рассеивать мощность 1-2 Вт, в зависимости от требуемого тока и питающего напряжения. Транзистор VT2 – n-канальный, рассчитанный на ток не менее 500 мА: IRF530, IRFZ48, IRFZ44N. VT1 – любой маломощный биполярный npn: 2N3904, 2N5088, 2N2222, BC547 и т.д. R1 – мощностью 0.125 — 0.25 Вт сопротивлением 100 кОм.

Ввиду малого количества элементов, сборку можно производить навесным монтажом:

Еще одна простая схема драйвера на основе линейного управляемого стабилизатора напряжения LM317:

Здесь входное напряжение может быть до 35 В. Сопротивление резистора можно рассчитать по формуле:

R=1,2/I

где I – сила тока в амперах.

В этой схеме на LM317 будет рассеиваться значительная мощность при большой разнице между питающим напряжением и падением на светодиоде. Поэтому ее придется разместить на небольшом радиаторе. Резистор также должен быть рассчитан на мощность не менее 2 Вт.

Более наглядно эта схема рассмотрена в следующем видео:

Здесь показано, как подключить мощный светодиод, используя аккумуляторы напряжением около 8 В. При падении напряжения на LED около 6 В разница получается небольшая, и микросхема нагревается несильно, поэтому можно обойтись и без радиатора.

Характеристики драйверов, их отличия от блоков питания LED ленты.

Если сравнивать драйвер и блок питания, то у них есть различия в работе. Драйвер – это источник тока. Его задача поддерживать именно определенную силу тока через кристалл или светодиодную линейку.

Задача стабилизированного блока питания в выдаче именно стабильного напряжения. Хотя блок питания – понятие обобщенное.

Источник напряжения применяется в основном со светодиодной лентой, где диоды включены в параллель. Соответственно через них должен проходить равный ток, при неизменном напряжении

При использовании одного светодиода важно обеспечить определенную силу тока через него. Отличия есть, но оба выполняют одну и туже задачу – обеспечение стабильного питания

Для подключения светодиодной ленты необходимы, как правило, блоки питания, выдающие 12, либо 24 В. Второй параметр – это мощность. Блок питания должен выдавать мощность не равную, а несколько большую, чем мощность подключаемой светодиодной линейки. В противном случае, яркость свечения будет недостаточна. Обычно запас по мощности рекомендуется в пределах 20-30 процентов от суммарной мощности.

При выборе драйвера нужно учесть:

• Мощность,
• Напряжение,
• Предельный ток.

Кроме того, существуют и регулируемые источники питания. Их задача – регулировка яркости освещения. Но различаются принципы – регулировка напряжения, либо силы тока.

Для подключения led-линейки потребуется большая сила тока при неизменном напряжении.

Суммарная мощность будет рассчитываться по формуле P = P(led) × n, где Р – мощность, Р(led) – мощность единичного диода в линейке, n – их количество.

Сила тока через линейку будет рассчитываться по аналогичной формуле.

Если есть желание самостоятельно изготовить источник питания для светодиодов, то самый простой вариант – импульсный без гальванической развязки.

Схема простого led-драйвера без гальванической развязки.

Схема проста и надежна. Делитель основан на емкостном сопротивлении. Выпрямление производится при помощи диодного моста. Электролитический конденсатор (перед L7812) сглаживает пульсации после выпрямления. Конденсатор после L7812 сглаживает пульсации на светодиодах. На работу схемы он не влияет. L7812 – собственно сам стабилизатор. Это импортный аналог советских микросхем серии КРЕНхх. Та же самая схема включения. Характеристики несколько улучшены. Однако предельный ток составляет не более 1.2А. Это не позволит создать мощный светильник. Существуют неплохие варианты готовых источников питания.

Коэффициент мощности и энергоэффективность

В бездрайверном светильнике, собранном по схеме рис. 1 или подобной, значительная часть потребляемой мощности (около 25%) рассеивается на токоограничительном резисторе. Кроме этого, значительную часть периода колебаний в сети, когда мгновенное значение напряжения на каждом светодиоде меньше 1,5 В, цепочка светодиодов полностью закрыта и ток через светильник практически не течет. Помимо нерационального использования электроэнергии, такая особенность приводит к снижению коэффициента мощности PF до значений ниже минимально допустимого предела 0,6. При потребляемой мощности до 5 Вт с этим еще можно как-то мириться, но при большей потребляемой светильником или светодиодной лампой-ретрофитом мощности нарушаются действующие нормы и может произойти преждевременный износ оборудования электросетей.

Простейшая схема включения чипа Acrich IC 3.0

Решение проблемы заключается в том, чтобы «наращивать» цепочку последовательно соединенных светодиодов по мере роста мгновенного значения напряжения питания. Находимся на пике синусоиды — включены все светодиоды. Находимся вблизи нуля — светится минимальное количество светодиодов, которые можно скоммутировать. При этом светодиоды открыты, и ток в нагрузке продолжает течь. Именно такое решение предлагает компания Seoul Semiconductor в своих бездрайверных светодиодных модулях Acrich3, производящихся с 2014 года. «Сердцем» такого модуля является чип Acrich IC 3.0, коммутирующий четыре группы последовательно включенных светодиодов.

Пример светодиодного модуля типа Acrich3

В итоге появляется возможность увеличить PF до 0,97, что находится на уровне лучших светильников с драйверами. Можно сказать, что такой светильник не создает практически никаких проблем для электросети, к которой он подключен. КПД чипа Acrich IC 3.0 достигает 90%.

Для уличного освещения Seoul Semiconductor предлагает модули Acrich2.5 на основе предыдущей версии платформы Acrich2, работающей аналогичным образом (коммутация четырех цепочек светодиодов).

Помимо Seoul Semiconductor технологию АС-модулей с повышенным PF развивает и такая известная компания как Edison Opto. Fla рынке представлена серия модулей EdiLex от этой компании. К сожалению, Edison Opto не публикует в открытых источниках данные о конструкции своих бездрайверных светодиодных модулей, тем не менее, по косвенным данным можно предположить, что и здесь используется принцип коммутации групп светодиодов в зависимости от конкретного участка синусоиды. PF модулей EdiLex достигает 0,95. Главная «фишка» данных модулей, выгодно отличающая их от конкурентов — наличие встроенной функции трехступенчатого диммирования.

Регулировка яркости

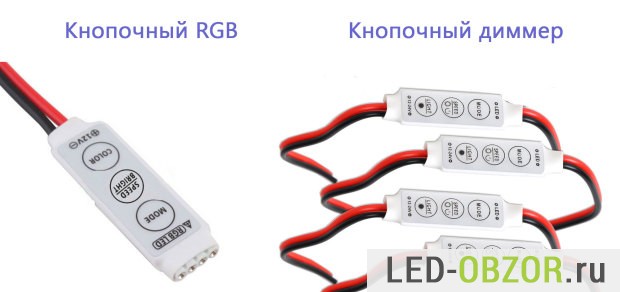

Для регулирования яркости светодиода можно использовать компактные светодиодный диммеры, которые появились недавно. Если его мощности будет недостаточно, то можно поставить диммер побольше. Обычно они работают в двух диапазонах на 12В и 24В.

Управлять можно с помощью инфракрасного или радиопульта дистанционного управления (ДУ). Они стоят от 100руб за простую модель и от 200руб модель с пультом ДУ. В основном такие пульты используют для диодных лент на 12В. Но его с лёгкостью можно поставить к низковольтному драйверу.

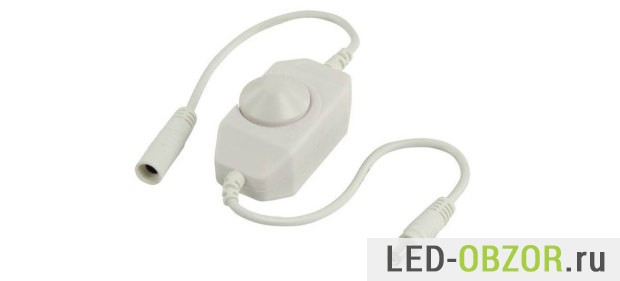

Диммирование может быть аналоговым в виде крутящейся ручки и цифровым в виде кнопок.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Схема лампы LED-А60 на полноценном драйвере

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

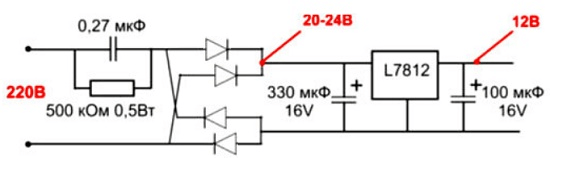

Схема блока питания для светодиодной лампы

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

Простейший драйвер светодиодной лампы 220 В

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Иллюстрация	Выполняемое действие
	Сняв крышку рассеивателя внимательно осматриваем светодиоды. Если замечена подобная черная точка – элемент перегорел.
	LED-элементы можно выпаивать из ленты, но удобнее их приобрести отдельно. Продаются они так. Размер светового диода может отличаться, но по характеристикам должен подходить.
	Выпаиваем сгоревший элемент, зачищаем контакты и наносим специальную пасту. Элемент приклеивается к ней, в результате чего пайка производится легче.
	Сточенный уголок элемента показывает, где находится минусовая клемма. Если перепутать полярность, лампочка работать не будет.
	Прогреваем световой диод паяльным (или промышленным) феном и немного поджимаем пинцетом.
	Остается лишь проверить световой прибор. В нашем случае проверка производится без рассеивателя. С ним это делать не стоит, т.к. опасно.

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Необходимые материалы и инструменты.

Для того, чтобы собрать самодельный драйвер, потребуются:

• Паяльник мощностью 25-40 Вт. Можно использовать и большей мощности, но при этом возрастает опасность перегрева элементов и выхода их из строя. Лучше всего использовать паяльник с керамическим нагревателем и необгораемым жалом, т.к. обычное медное жало довольно быстро окисляется, и его приходится чистить.
• Флюс для пайки (канифоль, глицерин, ФКЭТ, и т.д.). Желательно использовать именно нейтральный флюс, — в отличие от активных флюсов (ортофосфорная и соляная кислоты, хлористый цинк и др.), он со временем не окисляет контакты и менее токсичен. Вне зависимости от используемого флюса после сборки устройства его лучше отмыть с помощью спирта. Для активных флюсов эта процедура является обязательной, для нейтральных — в меньшей степени.
• Припой. Наиболее распространенным является легкоплавкий оловянно-свинцовый припой ПОС-61. Бессвинцовые припои менее вредны при вдыхании паров во время пайки, но обладают более высокой температурой плавления при меньшей текучести и склонностью к деградации шва со временем.
• Небольшие плоскогубцы для сгибания выводов.
• Кусачки или бокорезы для обкусывания длинных концов выводов и проводов.
• Монтажные провода в изоляции. Лучше всего подойдут многожильные медные провода сечением от 0.35 до 1 мм2.
• Мультиметр для контроля напряжения в узловых точках.
• Изолента или термоусадочная трубка.
• Небольшая макетная плата из стеклотекстолита. Достаточно будет платы размерами 60×40 мм.

Макетная плата из текстолита для быстрого монтажа.

Питание светодиодов: основные виды

Блок питания для светодиодов может использоваться в широком диапазоне рабочих температур от -40оС до +50оС. А благодаря встроенному корректору коэффициента мощности устройство обеспечивает качественное потребление электроэнергии.

Многие производители оснащают устройства питания светодиодов регулятором выходного тока, благодаря которому можно световой поток светодиодов. В случае короткого замыкания сработает специальная защита, однако когда причина аварии будет устранена, устройство автоматически продолжит работать в нормальном режиме. .

Срок службы LED драйверов может достигать 15 лет, а гарантийный срок составляет 24 месяца. В нашей компании вы можете купить блоки питания для обычных и мощных светодиодов, а также любые драйверы для светодиодов по наиболее выгодной цене. Если при заказе их не окажется на складе, устройства будут изготовлены в течение месяца.
