Дренаж на дачном участке: самый простой способ своими руками, схемы и дизайн ландшафта

Чем полезен колодец ливневой канализации

Колодцы ливневой канализации могут использоваться не только для сбора жидкости от таяния снега, дождей, но и для сбора и вывода из дома водопроводной воды, канализации. Но специалисты не советуют объединять ливневку с канализацией дома, септиком, так как очистное сооружение может переполниться и выйти из строя. Неочищенные стоки могут попасть в грунт. Нужно сделать отдельные выводы и дополнительные колодцы. Это поможет не только не загрязнять участок ненужными стоками, но и фильтровать воду, использовать ее при желании повторно, для полива.

Использовать собранную воду для полива выгодно и экологично

Технология монтажа смотрового колодца

В принципе, смотровые колодцы устанавливаются в процессе сборки всей дренажной системы. А для этого надо выкопать траншеи, в которые будут уложены дренажные трубы, определиться с местами установки колодцев: смотровых и накопительных.

После чего начинают монтаж труб. Обычно начинают от фундамента дома, двигаясь к накопительному колодцу, который устанавливают в самом низком месте загородного участка. Трубы доводят до мест установки смотровых устройств, где последние и монтируют. Понятно, что в таких местах делают расширения для удобного проведения требуемых работ.

Стараются монтаж дренажной системы проводить в период нижнего расположения уровня грунтовых вод. Но даже в этот период в траншеях и котлованах может появиться вода. Тем более, котлован под смотровой колодец обычно выкапывают ниже траншей под трубы на глубину 30-40 см.

Дно котлована засыпают песком толщиною 10 см, который утрамбовывают. И уже после этого устанавливают сам колодец. Его соединяют с дренажными трубами, стык соединения обязательно герметизируют.

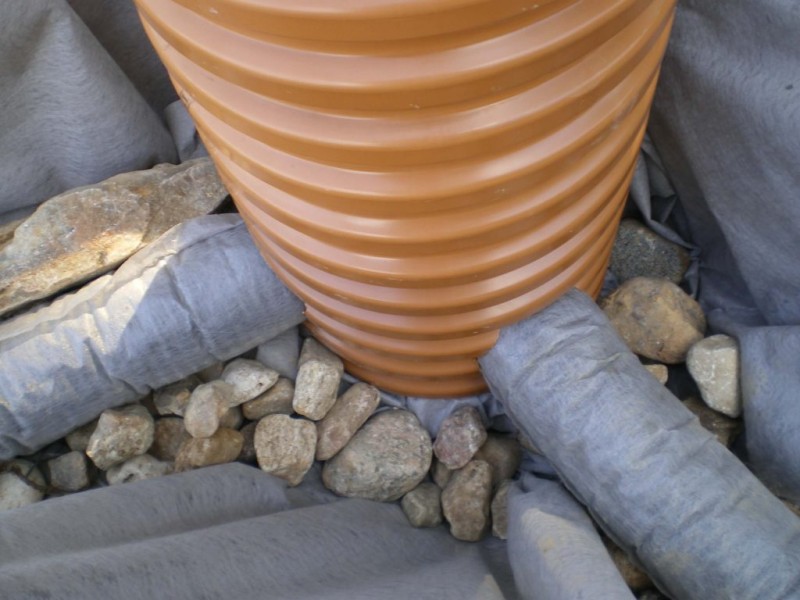

Монтаж дренажной системы с установкой смотрового колодцаИсточник slmhm.provoloka.ru.net

С бетонными изделиями больше сложностей. Во-первых, под них надо создать прочное основание. Поэтому дно котлована выравнивают слоем песка, который утрамбовывают. Далее собирают армирующий каркас из стальной арматуры в виде решетки. Его укладывают на кирпичи или камни, которые предварительно устанавливают на песчаное дно. После чего заливают бетонный раствор. Сегодня многие производители ЖБИ предлагают готовые днища. Их просто опускают на дно выкопанного котлована, которое предварительно выравнивают. Здесь задача мастеров – провести хорошую герметизацию стыка днища и устанавливаемого колодца.

Бетонные колодцы должны быть закрыты герметично, поэтому на них устанавливают крышки из того же бетонного раствора, в которых есть входной люк. В этом плане пластиковые изделия лучше и проще в использовании. Обычно это труба, в состав которой входят две крыши: нижняя и верхняя. Первая представляет собой емкость, на которую надевается трубная часть. Она своей плоскостью упирается в дно котлована. Вторая крышка закрывает колодец сверху. Сегодня производители предлагают пластиковые устройства с уже присоединенной нижней крышкой. То есть колодец – это цельная конструкция, с одной верхней крышкой в качестве отдельного элемента.

Пластиковые смотровые колодцы для дренажной системыИсточник strojdvor.ru

И еще один момент. Пластик – материал, который не гниет, не ржавеет, не взаимодействует со многими химически активными веществами. Бетон такими характеристиками похвастаться не может. Поэтому если вами был выбран бетонный колодец, то его мастера должны обязательно гидроизолировать, лучше с двух сторон. Обычно сегодня для этого используют битумную мастику, которую наносят в два слоя.

Итак, смотровой дренажный колодец установлен и подсоединен к трубам. Остается провести его засыпку. Если было установлено бетонное сооружение, то проблем нет никаких. Котлован просто засыпают грунтом. Если использовалось пластиковое устройство, то рекомендуется засыпку сделать песком, можно вперемежку с грунтом. Обычно проводят послойную трамбовку с учетом толщины слоя в пределах 20 см.

Очень важно правильно по высоте выставить люк горловину

• Если это проезжая часть, то люк монтируют вровень с ней.
• Если это газон или участок с зеленными насаждениями, то люк устанавливают на 5-7 см выше травы.
• Если дренаж сооружается еще в незастроенной зоне, то люк колодцев должен быть выше грунта, как минимум, на 20 см.

Видео описание

В видео показано, как надо правильно проводить врезку дренажной трубы в смотровой колодец:

Заключение по теме

Вообще, к смотровым колодцам отношение особое. Их редко используют, потому что дренажная самотечная система редко загрязняется. Но по СНиПу они должны быть установлены обязательно. При правильно проведенном проектировании и грамотно проведенных монтажных работах, дренаж чистят один раз в пять лет. А сам срок эксплуатации дренажа измеряется не одним десятком лет.

Возможные ошибки

При отсутствии опыта и знаний в данной области, лучше доверить эту работу специалистам, так как любая ошибка может привести к неправильной и малоэффективной работе дренажной системы.

Среди самых распространенных ошибок можно выделить:

1. Неправильный уклон дренажа в сторону колодца, в результате чего вода постоянно застаивается.
2. Недостаточная глубина залегания труб.
3. Неправильно подобранные трубы для прокладки дренажной системы.
4. Отсутствие геотекстиля, щебня и пр.
5. Малое количество отводов.
6. Большая нагрузка на дренажный колодец, в результате чего он быстро переполняется.
7. Отсутствие возможности прочистки дренажной системы от накопившейся грязи.

Простой секрет дренажной канавы — в видео:

Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.

Технические характеристики пластиковых дренажных труб

Дренаж – неотъемлемая часть строительства зданий и дорог, сельского хозяйства, обустройства частного сада и так далее. И если раньше дренажные системы отличались громоздкостью и плохой регуляцией, то новые современные материалы позволяют решать эту задачу куда успешнее.

Пластиковые дренажные трубы

Пластиковые дренажные трубы большого размера и малого востребованы повсеместно, так как обладают многочисленными достоинствами.

Виды дренажа

Если по назначению и конфигурации приспособления отличаются очень разительно, то по методу организации все варианты можно разделить на 2 основных вида: закрытые и открытые:

1. Закрытая или глубинная система предполагает использование перфорированных изделий для отвода грунтовых вод от фундамента постройки – здания, дорожного сооружения. Размещаются водоводы под землей и включает ряд элементов:
2. собственно, водоводы разного сечения – 50 мм, 100 мм, 500 мм, 400 мм;
3. фитинги, позволяющие соорудить из фрагментов единую систему;
4. обслуживания и очистки сети. При сооружении используются пластиковые трубы большого диаметра для дренажного колодца;

Трубы большого диаметра

другие элементы – например, фильтры, позволяющие предотвратить заиливание или накопление грязи. На фото – монтаж глубинной системы.

Глубинный дренаж не всегда предполагает применение водоводов крупных размеров, однако ее устройство все равно требует определенных знаний и навыков:

Открытая система – или поверхностная. По сути, это «цивилизованный» аналог водоотводящих канав. Используется для отведения осадков от фундамента, проезда, площадки перед домом, лишней воды из низины и так далее. В некоторых случаях дренаж и сегодня обустраивают без пластиковых труб, а лишь с помощью канав и траншей.

Виды изделий

Диаметр водовода – 500 мм, 400 мм, является не единственным определяющим фактором. Важен и материал, и форма изделия. На сегодняшний день керамические и асбестоцементные трубопроводы применяются все реже. Пластиковые намного легче и проще монтируются.

Изделия из поливинилхлорид

Однако пластик пластику рознь и для разных целей следует использовать разные трубы:

Изделия из поливинилхлорида – чаще применяются для поверхностного монтажа, так как не обладает высокой жесткостью. Для дренажа выпускаются пластиковые трубы большого диаметра – до 400 мм гофрированные – одно- или двухслойные, и перфорированные. Изделия нельзя устанавливать прямо на грунт, как указывают отзывы экспертов: необходимо сначала сформировать подушку из щебня и защитить ее геотекстилем.

Размер сечения изделий колеблется от 5 до 30 см.

Как правило, в зависимости от строения изделия могут иметь вид жестких отрезков до 12 м длины и гибких гофрированных труб до 50 м длиной:

Трубопровод из полиэтилена низкого давления отличается куда более высокой жесткостью и стойкостью к нагрузке. Этот материал используется и для глубинного, и для поверхностного дренажа. Выпускаются изделия как малого сечения 5 см, так и крупного – 500 мм, 700 мм.

Изделия ПНД могут быть перфорированные, двухслойными и однослойными. Пластиковая дренажная труба 500 мм предпочтительнее гофрированная, так как ребра жесткости здесь увеличивают способность выдерживать внешнее давление.

Изделия из пластика вполне заслуженно пользуются популярностью, в чем убеждают отзывы многочисленных пользователей.

Причина вполне очевидна – огромный список достоинств:

• В первую очередь материал имеет очень малый вес, особенно по сравнению с керамическими вариантами. Даже дренажный колодец из гофрированной пластиковой трубы можно соорудить самостоятельно.
• Пластик не подвержен коррозии, не поддается гниению и плесени, нечувствителен к воде, причем к воде соленой и грязной.
• Внутренняя поверхность водовода гладкая: со временем изделие не заиливается, рабочее сечение не изменяется.
• Устройство сколь угодно сложной системы не составляет особого труда. Выпускаются как жесткие, так и гибкие водоводы, что заметно расширяет возможности.
• Монтаж очень прост и легок. Чаще всего дренажные системы для фундамента, проезда, огорода сооружают самостоятельно.
• Ассортимент диаметров очень широк.

Недостатков у этого решения попросту нет. Материал идеально подходит для устройства дренажа.

Требования к устройству шахтных колодцев

3.3.1. Шахтные колодцы
предназначены для получения подземных вод из первого от поверхности безнапорного
водоносного пласта. Такие колодцы представляют собой шахту круглой или
квадратной формы и состоят из оголовка, ствола и водоприемной части.

При невозможности соблюдения этого расстояния место
расположения водозаборных сооружений в каждом конкретном случае согласуется с
центром государственного санитарно-эпидемиологического надзора.

3.3.2. Оголовок
(надземная часть колодца) служит для защиты шахты от засорения и загрязнения, а
также для наблюдения, водоподъема, водозабора и должен иметь не менее чем на
0,7 — 0,8 м выше поверхности земли.

3.3.3. Оголовок колодца
должен иметь крышку или железобетонное перекрытие с люком, также закрываемое
крышкой. Сверху оголовок прикрывают навесом или помещают в будку.

3.3.5. Ствол (шахта)
служит для прохода водоподъемных приспособлений (ведер, бадей, черпаков и
т.п.), а также в ряде случаев и для размещения водоподъемных механизмов. Стенки
шахты должны быть плотными, хорошо изолирующими колодец от проникновения
поверхностного стока, а также верховодки.

3.3.8. Водоприемная часть
колодца служит для притока и накопления грунтовых вод. Ее следует заглублять в
водоносный пласт для лучшего вскрытия пласта и увеличения дебита. Для
обеспечения большого притока воды в колодец нижняя часть его стенок может иметь
отверстия или устраиваться в виде шатра.

3.3.9. Для предупреждения
выпирания грунта со дна колодца восходящими потоками грунтовых вод, появления
мути в воде и облегчения чистки на дне колодца должен быть отсыпан обратный
фильтр.

3.3.10. Для спуска в
колодец при ремонте и очистке в стенки его должны заделываться чугунные скобы,
которые располагаются в шахматном порядке на расстоянии 30 см друг от друга.

3.3.11. Подъем воды из
шахтных колодцев осуществляется с помощью различных приспособлений и
механизмов. Наиболее приемлемым с гигиенической точки зрения является
использование насосов различных конструкций (ручных и электрических). При
невозможности оборудования колодца насосом допускается устройство ворота
с одной или двумя ручками, ворота с колесом для одной или двух бадей, «журавля»
с общественной, прочно прикрепленной бадьей и др. Размер бадьи должен примерно
соответствовать объему ведра, чтобы переливание воды из нее в ведра не
представляло затруднений.

Как правильно подобрать насос для откачки дренажных вод

Погружной насос необходим для обслуживания любого типа дренажных колодцев. В зависимости от конструктивных особенностей колодца могут использоваться и стационарные, и переносные агрегаты.

Оптимальным вариантом для продолжительной работы является погружной поплавковый дренажный электронасос с небольшой производительностью, но большим запасом мощности. Если откачка дренажных вод носит периодический характер, целесообразно использовать мощный, высокопроизводительный агрегат.

Для эффективного удаления отложений из всех типов колодцев используются следующие модификации насосов:

• грязевые;
• погружные;
• фекальные;
• центробежные;
• песчаные;
• гидравлические.

Независимо от названия, насос должен обеспечивать не только откачку воды, но и удаление ила, песка и небольших твердых предметов.

Работы по очистке дренажных колодцев производятся в следующей последовательности:

1. С помощью грязевого насоса из резервуара откачивается вся вода.
2. Водяной насос мощной струей под высоким давлением подает в емкость чистую или отфильтрованную воду.
3. Мощный грязевой насос, работающий одновременно с водяным, откачивает из резервуара воду, насыщенную отложениями.

Даже при ручном способе очистки, необходимо предварительно откачать воду из колодца.

Что такое дренажный колодец?

Изделие представляет собой элемент системы отведения лишней воды, который используется для ее полноценного функционирования, и дополнительного наблюдения и прочистки труб. Дренажный колодец – это устройство, служащее водоприемником лишних грунтовых вод. Визуально он выглядит как большая емкость часто круглой формы. Правильно собранная конструкция отвода вод с его помощью поддержит нужный баланс на территории частного участка и как следствие убережет риск переувлажнения почвы со всеми негативными последствиями этих действий.

Устройство дренажного колодца

Часто после обильных осадков или стремительного таяния снега на участке остается много воды, которая долгое время не уходит. Чтобы этого не допустить, строят дренажные колодцы для отвода грунтовых вод. Классический вариант состоит из следующих частей:

1. Лоток или днище – располагаются перпендикулярно трубе или тройнику.
2. Шахта – представляет собой гофрированную трубу с раструбом или без него. Средняя длина – 5 м.
3. Горловина – соединяется с люком эластичным изделием.
4. Дождеприемник – изготавливается из PVC, PP-b или чугуна.

Принцип работы дренажного колодца

Есть несколько видов этих устройств, каждый имеет свои особенности и область использования. Многих интересует, как работает дренажный колодец. Рассматривать функционирование нужно в общем контексте гидрологической инфраструктуры территории. В естественном режиме жидкость скапливается на поверхности. Причинами этого могут стать повышающиеся грунтовые воды и осадки. В этом случае колодец выступает как вариант накопителя, в который поступает вода. Для этого по участку должна быть обустроена коммуникационная сеть, которая будет направлять воду в нужное место.

Установка других вариантов

Популярной и востребованной разновидностью смотровых колодцев являются поворотные модели для дренажа, которые обычно располагаются в углах системы, где соединяются трубы. Такие конструкции не нужно устанавливать на каждом развороте, однако, принимать решение о количестве и месте расположения таких колодцев следует в каждом отдельном случае. В первую очередь, нужно учесть конструктив всей дренажной системы и выполнить монтаж так, чтобы к поворотным колодцам можно было подвести все коммуникации.

Необходимость монтажа таких изделий обуславливается тем фактом, что углы в общей системе отвода воды являются наиболее уязвимыми и подверженными повреждению. Кроме того, в этих местах скапливается мусор и грязь, что приводит к образованию засоров, как следствие – вся система не сможет продуктивно функционировать. Именно благодаря поворотным конструкциям можно выполнить прочистку и устранить загрязнения либо дефекты дренажа.

Монтаж дренажных колодцев

Систему водоотведения следует устанавливать на участках с высоким уровнем грунтовых вод. Монтаж дренажных колодцев поможет удалить лишнюю влагу из почвы без ущерба для растительности и ландшафта. Это делается перед заливкой фундамента, для предотвращения затопления подвала и нижнего этажа частного дома.

Основные разновидности дренажных колодцев, с которыми работают наши специалисты:

• Накопительные. Их устанавливают в самой низкой точке системы и оборудуют насосом для откачивания собравшейся воды. Накопительный колодец необходим, когда отсутствует возможность сливать воду в канаву или водоем.
• Смотровые (ревизионные). Устанавливаются в самой верхней точке системы. Такие сооружения предназначены для очистки стоков от загрязнений и контроля работы всей дренажной системы.
• Поглотительные. Устанавливаются на песчаных почвах и в местах скопления воды. Отличаются от других отсутствием дна, а камни, гравий или щебень играют роль фильтра.

Установку дренажных колодцев для септика производят для очистки воды после откачки из канализации и при необходимости проведения дополнительной очистки сточных вод, перед их спуском в грунт. Чтобы установка прошла грамотно и безопасно, следует доверить ее квалифицированным специалистам. Иначе есть вероятность, что система не сможет полностью выполнять свои функции.

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

• лотки;
• пескоуловители;
• трубы;
• геотекстиль;
• колодцы;
• расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

• оцинкованная сталь;
• чугун;
• пластик;
• бетон;
• полимербетон;
• железобетон.

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

• асбоцементные;
• керамические;
• полимерные (высокого и низкого давления);
• пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

• бетонные;
• пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

• поворотная – на месте поворота трубы;
• поглотительные – подземные без наружной части;
• водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Предназначение дренажных колодцев

переизбытке влаги в земле.

Первой причиной является высокое пролегание грунтовых вод. В этом случае дренажная система существенно снизит уровень их пролегания, и вода по весне будет уходить в землю гораздо раньше, чем прежде. Второй причиной переизбытка влаги в почве может стать состав почвы, в частности, суглинок, который задерживает жидкость. В этом случае дренажная система уберёт с участка лишнюю воду, предотвращая прение корневой системы растений.

В третьем случае сами хозяева нарушают баланс влаги на участке, излишне перегружая его различными постройками, дорожками, площадками для отдыха и пр. В результате естественные стоки не справляются, и незастроенные участки получают гораздо больше воды, чем им необходимо. Хозяев земельных участков должен насторожить такой симптом, как приподнимание над землёй корней деревьев, которые преют в земле, и им необходим воздух. Если после зимы часть деревьев и кустарников гибнет, это тоже сигнал того, что в почве излишек влаги и пора заняться устройством дренажа на участке.

освободить дрены от наносов.

Общее понятие отмостки и основные ее характеристики

Отмостка – это защитная, водостойкая полоса, которая расположена горизонтально по периметру всего здания. Для более детального изучения ее внешнего вида можно посмотреть на сайте «отмостка фото». Идеальная ее ширина приблизительно 1-2 метра и вплотную примыкает к стенам фундамента или цоколя дома.

Отмостка защищает дом от подземных, грунтовых, ливневых и талых вод. Для ее укладки используются различные материалы: отмостка из щебня, из бетона и др. Иногда она может нести и декоративную функцию, а также является пешеходной дорожкой.

Конструкция отмостки состоит из двух слоев: подстилающий слой и покрытие. В качестве подстилающего слоя применяют песок, глину или щебень, а покрытие делают из водонепроницаемого материала (бетон, асфальт, тротуарные плиты и др.)

Анализ участка

Способ диагностики почвы, на впитывание влаги. Выкопать небольшую яму, глубиной до полуметра и залить водой. Если за сутки вся влага уйдет в грунт, то естественного дренажа будет вполне достаточно. Если же вода осталась на прежнем уровне или понизилась незначительно – необходим дополнительный водоотвод.

До начала работ по установке водоотвода, следует начертить план дренажной системы, рассчитать ее уклон. Это можно сделать с помощью карты, по отмеченным на ней высотным точкам. Если таковой не имеется, понаблюдайте за дождевой водой: куда она стекает, туда и нужно направить водоотвод.

При ровной поверхности участка, глубину закладки дренажа участка, следует постепенно увеличивать по направлению к финальному отрезку дренажа. Если постройки находится на возвышенности, то канавки одинаковой глубины роют в сторону естественного уклона.

Глубина дренажных конструкций устанавливается в соответствии с намеченными задачами. А именно:

• Для отвода дождевых потоков с участка подойдут неглубокие канавки по 10-15 см.
• Чтобы обезводить поверхность почвы для улучшения роста цветов и кустарников, нужно выбрать способ засыпного или закрытого типа, при котором глубина дренажа предусмотрена от 40 до 60 см.
• Если речь идет о благополучии фруктовых деревьев, растущих на чрезмерно влажном участке, то нужно устроить дренаж таким образом, чтобы он отводил излишки воды от корней растений. Для небольших деревьев глубина водоотвода – до 1,2 метров.
• Защитить фундамент и само здание от негативного воздействия влаги может только закрытая система водоотведения. В этом случае глубина напрямую соотносится с толщиной фундамента: минимальное залегание дренажной трубы – полметра от его подошвы.

Прокладывать дрены нужно вдоль всего периметра территории. Глубина дренажа на участке рассчитывается по уровню промерзания грунта зимой и глубине фундамента здания. Данные представлены в таблицах, ниже.
