Винтовые дровоколы: устройство, разновидности и советы по выбору

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

  1. Простота конструкции.
  2. Низкая стоимость узлов.
  3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
  4. Высокая производительность (до 12 м3 дров длиной около 60 см).
  5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

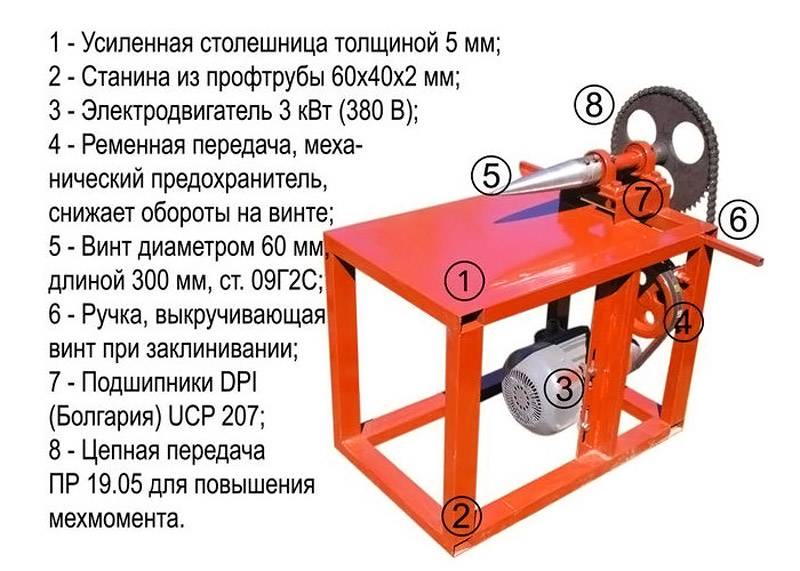

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

  • допустимая мощность электродвигателя – 2-4 кВт;
  • наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
  • вал винта должен находиться на подшипниковых опорах;
  • на конусе должна быть упорная резьба;
  • высота агрегата должна быть около 800 мм;
  • ремни желательно использовать клиновидные, а шкивы – двухручейные;
  • заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Виды дровоколов

По рабочему направлению (расположению раскалываемого бревна) их изготавливают:

  • Горизонтального типа. Бревно (отпиленная часть бревна) располагается на горизонтальном жёлобе. Схема колки следующая: либо бревно движется (продвигается толкателем к ножу механизма), а нож закреплён на месте, либо наоборот — чурбак лежит на месте, а нож движется к нему.
  • Вертикального типа. Часть бревна ставится вертикально, а нож движется, и давит на него сверху. Такие механизмы более производительны, но иногда требуется поддерживать раскалываемое бревно руками, что требует тщательного соблюдения техники безопасности. Зато они более требуют меньше эксплуатационного пространства. Как правило, такой тип рабочего направления выполняют у профессиональных дровоколов.
  • Смешанного типа. В нём сочетаются возможности как горизонтального, так и вертикального автоматизированного процесса. Применяют в профессиональной сфере.

В зависимости от источника питания двигателя:

1. Модели с электрическими двигателями, который приводит в действие гидравлический насос. Это самые простые механизмы для колки дров. Они просты в эксплуатации, экологичны – можно использовать даже в помещениях. Им не нужно специализированное обслуживание, они просто и быстро подготавливаются к работе. Именно такие модели используют для бытовых нужд. У них только один недостаток – не всегда есть доступ к сети электроснабжения.

2. Модели с бензиновыми (дизельными) двигателями. Они могут быть более мощными, чем механизмы с электроприводом. Такие станки используются не только лесозаготовщиками-профессионалами, но и умельцами на дачных участках.

3. Дровоколы на тракторной тяге. Он соединяется с гидравлической системой трактора, или с его валом отбора мощности. Эти механизмы мощные и прочные. Их использование – это лесные хозяйства, фермы, коммерческие предприятия.

4. С комбинированными двигателями. Выпускают следующие сочетания источников привода дровокола:

  • Тракторный привод и электродвигатель
  • Тракторный привод и бензиновый двигатель

В зависимости от принципа работы, колуны делятся на:

  • Гидравлические дровоколы. С помощью гидравлического насоса, нож давит на чурбак с огромной силой, и раскалывает его. Цена такого дровокольного, бытового механизма, в зависимости от страны-изготовителя, колеблется от 9500руб. до 32000руб., в зависимости от мощности двигателя и устройства рабочего направления.
  • Конусный дровокол. Вместо ножа используется конус с резьбой, который вращаясь, вворачивается в бревно, и раскалывает его. Основываясь на этом принципе работы дровокольного механизма, легче всего сделать самодельныйдровокол. Ломаться у него практически нечему. Резьбы конуса хватает для колки 2000 м3 берёзовых дров, что впечатляет. Единственный минус – винтовой дровокол требует более мощный электродвигатель, чем гидравлический. Цена такого механизма, в зависимости от вида двигателя, колеблется от 17500руб. до 38000руб.

В зависимости от возможности передвижения, дровоколы подразделяют на:

  • Стационарные механизмы. Как правило, в таком исполнении идут тяжёлые дровокольные аппараты.
  • Передвижные механизмы. Наличие специальных транспортных колёс даёт возможность передвигать станок в требуемое место без всякого труда.

Дровокол гидравлический своими руками

Это не самое простое и дешевое, но достаточно мощное и очень производительное устройство, почти исключающее ручной труд при колке дров. Потребуется только устанавливать поленья на платформу и собирать готовые дрова в поленницу.

В этой схеме используются полностью готовые узлы – масляные бак и насос, мотор, гидроцилиндр, лезвие. Самостоятельно изготавливается только рама с толкателем.

В более подробной схеме хорошо видно, где наиболее слабое место изделия – там, где расположен упор цилиндра

Именно здесь с наибольшей вероятностью сорвет со станины плохо приваренный упор вместе с цилиндром, поэтому к швам в этом месте следует отнестись с максимальным вниманием

Вот так может выглядеть готовая модель.

Как видно по фото, нож в данном случае выполнен из рессоры, заточка под углом примерно 60 градусов. Толкатель сварен из металлических пластин толщиной 5…10 мм, станина собрана из уголка и швеллера. Подобрать необходимый металлопрокат придется самостоятельно, исходя из имеющихся резервов.

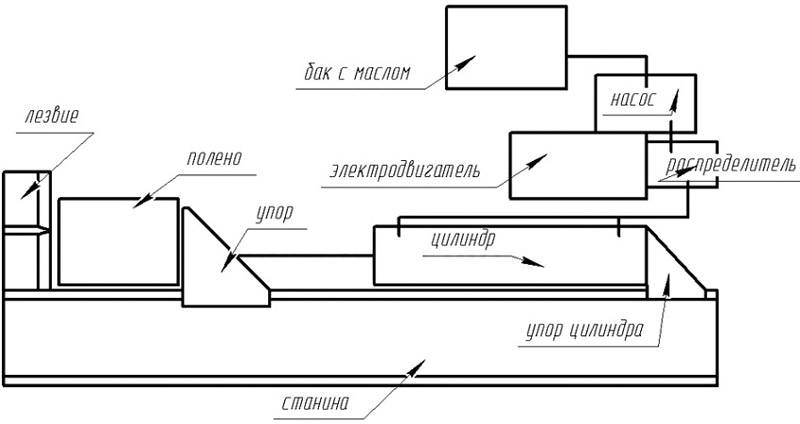

Основные детали и узлы устройства представлены на сборочной схеме.

Здесь:

  1. станина;
  2. колун (нож);
  3. колеса (опционально, при необходимости периодически перемещать станок);
  4. каретка, толкающая чурку на нож;
  5. гидравлический цилиндр;
  6. распределитель гидравлического типа с рычагом, он приводит станок в действие;
  7. гидравлический насос (модели НШ-32);
  8. бак для заливки жидкости (масла), объем 32 л;
  9. приводной вал гидравлического насоса с карданом;
  10. кожух приводного вала;
  11. двигатель электрический (модель АИР80В2);
  12. поворотная площадка;
  13. шкив ведущий;
  14. шкив ведомый;
  15. приводной ремень.

Вот так в этой модели может выглядеть станина.

Узел каретки.

Поворотная площадка.

Передаточный механизм.

Устройство в сборе.

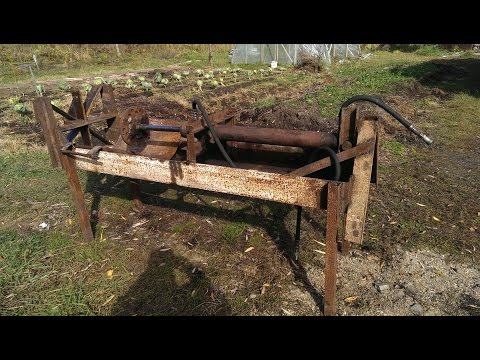

В этом видео описано изготовление самодельного гидравлического дровокола.

Сборка конструкции

Из двух разобранных выше видов самый легкий в исполнении — винтовой дровокольный агрегат. Это обычная конструкция без усложненных узлов. В его состав входят электрический двигатель, винтовой конус, несколько подшипников, вал и редуктор. Кстати, последний может быть в форме цепной ременной передачи, может применяться, как заводской агрегат с зубчатой передачей.

Что касается мотора, то лучший вариант — это электрический, хотя можно поставить и бензиновый, если собирается огромная дровокольная установка. Помните, что для маленького станка можно взять двигатель от ненужной стиральной машинки, который работает от напряжения двести двадцать вольт. Он хоть и со слабой мощностью, но, установив качественный редуктор, можно увеличить его мощность в пару раз

Здесь важно правильно выбрать все элементы. Например, можно поставить на валу двигателя маленький по размерам шкив, а на вал, на который поставлен конус, установить огромного диаметра шкив

И чем больше разница между диаметрами будет расти, тем мощнее будет устройство.

Не забывайте! Очень серьезный показатель — скорость вращения рабочего инструмента. Она не должна быть выше 500 оборотов/мин. Поэтому нужно правильно выбрать редуктор к электрическому двигателю.

Выбор подшипников

Теперь о подборе подшипников. В принципе, могут подойти любые, главное, чтобы создаваемый под них вал подходил действующим на него нагрузкам.

Для маленьких дровоколов можно поставить вал диаметром 25 мм. Соответственно, под него покупаются подшипники с внутренним диаметром, который подойдет внешнему диаметру определенного вала.

Сами подшипники устанавливают на устройство в специальном чугуном корпусе.

Корпус может быть раздельным для каждого подшипника или одним для двух сразу. Можно купить корпус у мастера, но лучше приобрести старые конструкции, которые всегда можно найти на любой свалке для металлолома.

Закрепляются подшипники на станине при помощи болтов. Сама станина в месте установки должна быть довольно крепкой, поэтому именно в частях крепления под корпуса подшипников ставится металлический профиль (угол, швеллер), который к станине дровокола приваривают электросваркой. Само основание станка делается из труб или углов.

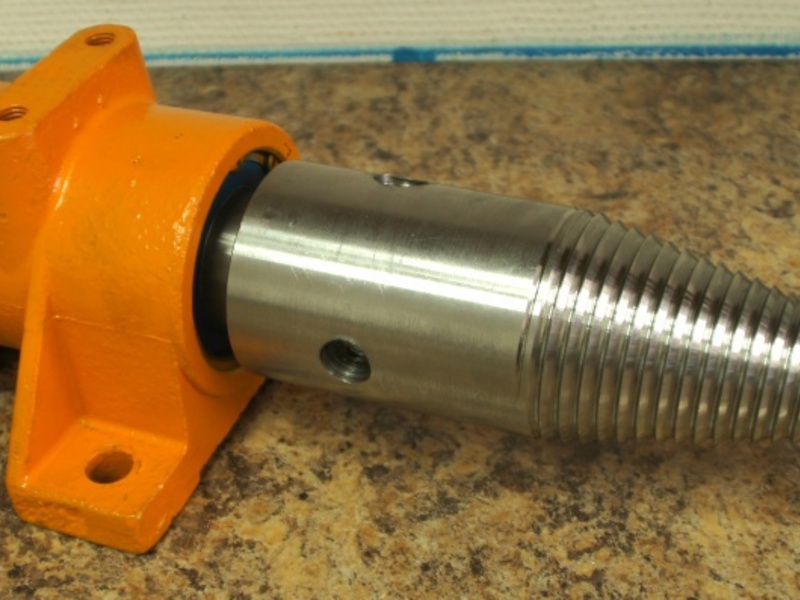

Конус

И самый важный элемент винтового устройства с двигателем двести двадцать вольт — это конус. Начнем с того, что создают его из очень крепкой инструментальной стали. Поэтому самому его создать — даже мастеру — в домашних условиях очень сложно. Но этого делать и не стоит, потому что винтовые конусы сейчас продаются свободно. Помните, что нужно правильно его выбрать по размеру, потому что от этого зависит то, какие чурки можно будет резать. Вот соотношение размеров конуса с размерами разрезаемых материалов при одной длине инструмента:

  • диаметр — семьдесят мм, размер скоса — 1,1. При указанных характеристиках глубина раскола будет примерно 450 мм;
  • диаметр — восемьдесят мм, скос — 1,2, глубина расколов — 550 мм;
  • диаметр — сто мм, скос — 1,5, глубина раскола — 750 мм.

Огромное внимание стоит уделить направлению нарезания резьбы. Она должна быть левой

То есть, при установке конус должен упираться в бревно и еще тянуть его на себя. По сути, при помощи резьбы производится вспомогательное движение детали — поступательное. Получается, что сам рабочий элемент будет вращаться.

Это довольно важно для конусных дровоколов бытового вида, потому что у них будет отсутствовать специальный узел для подачи. Все будет выполняться вручную

Именно такой вариант обеспечит условия, при которых не надо будет применять огромное давление на разрезаемую чурку из дерева.

Выбор конуса будет зависеть от его конструкции. Их всего два вида:

  • с хвостовиком;
  • с внутренним специальным отверстием.

В первом варианте в валу, на который конус будет ставиться, сверлится с торца дырка под габариты и диаметр хвостовика. Конечный вставляется в дырку вала и закрепляется в нем с помощью стопорного винта, который устанавливают с одной боковой стороны. Во втором варианте сам вал вносится в посадочную дыру конуса, где закрепляется двумя стопорными винтами.

Винтовой дровокол

Делаем дровокол из гидравлического домкрата

Хороший дровокол своими руками самодельный получится из гидродомкрата, рассчитанного на усилие до 6 т.

Дополнительно понадобится:

  • двутавр №16;
  • лист стали, толщина 8-10 мм;
  • 2 пружины растяжения по 25-30 см;
  • сварочный аппарат;
  • угловая шлифовальная машинка, отрезные диски, лепестковый круг;
  • дрель со сверлами.

Начинать надо с проекта и проработки всех элементов будущего дровокола. Обязательно проводится предварительная стыковка деталей, чтобы избежать ошибок при сборке.

Алгоритм дальнейшей работы следующий:

  1. Подготовьте опоры для станины, после сварки зачистите швы.
  2. Соберите основные узлы.
  3. Сделайте лезвие, используя лист стали. Надо сделать 2 пластины и соединить их под углом.
  4. Зафиксируйте домкрат хомутами.
  5. Из 10-миллиметровой пластины выполните толкатель. Приварите к нему и задней опоре петли. Для фиксации используйте резьбовые крюки. Это облегчает регулировку натяжения.

Остается собрать конструкцию, закрепить ее на стене. Если планируется окрашивание, то делать это надо до сборки и после грунтования.

Конструкция

Ограничитель хода поршня – позволяет регулировать ход поршня исходя из длины чурбана. Для расщепления коротких заготовок не требуется большая амплитуда движения поршня. В итоге увеличивается производительность при экономии времени и электроэнергии / топлива.

Боковые зажимы – надежно фиксируют заготовку в оптимальном положении и не допускают ее смещение. Зажимы делают эксплуатацию колуна еще безопаснее.

Сменный делитель – служит для замены плоского ножа на крестообразный и наоборот в зависимости от ситуации.

Транспортировочные колеса – предназначены для перевозки дровокола.

Дышло – перекладина, посредством которой колун подсоединяется к фаркопу авто или мотоблока для транспортировки.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола

Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

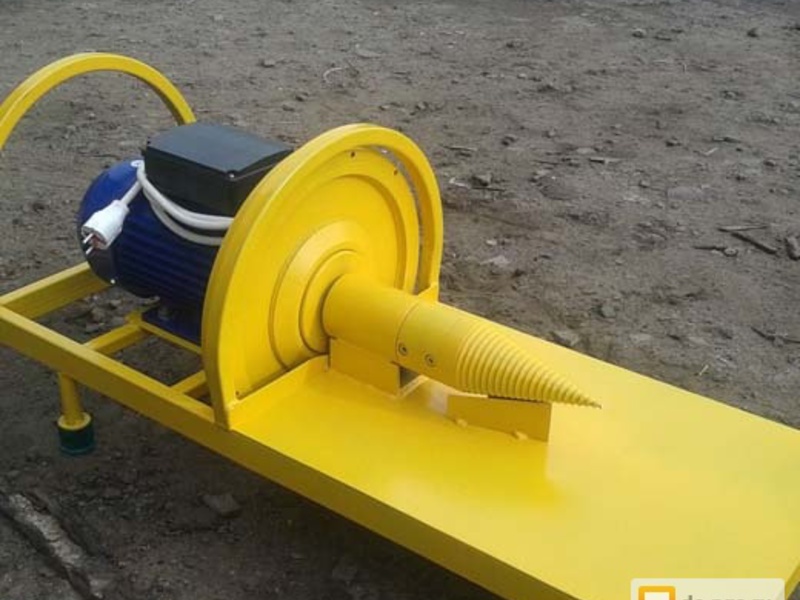

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Рекомендуем : Беседка своими руками фото и размеры

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 обмин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Мощность

Этот параметр определяет рабочее давление дровокола. Единица измерения – киловатты (кВт) или лошадиные силы (л. с.). Чем мощнее мотор, тем выше усилие раскалывания. В то же время более мощное устройство стоит дороже и потребляет больше электроэнергии / топлива.

Для правильной оценки мощности стоит учесть, что двигатель 3 кВт дает рабочее давление в 5 тонн, мотор 6-7 кВт (до 10 л.с) – около 10 тонн.

Важно: иногда удобнее сравнивать мощность нескольких дровоколов в одних единицах, например, в ваттах. Чтобы перевести лошадиные силы в ватты воспользуйтесь соотношением: 1 л

с. приблизительно равна 735 ваттам.

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Изображение Этапы работ
Выбор чертежа.
Подготовка необходимых материалов.
Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы.
Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: тепловое реле, защитную муфту.
Колун следует выбирать четырехрезцовый.

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно  купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

  • насадку нельзя напрямую монтировать к мотору;
  • если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
  • ременная и цепная передачи защищаются специальным кожухом;
  • минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Размеры станка для колки полена

Для расположения деталей и комплектующих элементов не существует отдельная схема, отсутствуют ограничения. За основу процесса сборки можно взять габариты, соответствующие росту человека:

  1. высота станины — 650 мм;
  2. длина стола — 850 мм;
  3. ширина столешницы — 450 мм.

Опытные пользователи рекомендуют размещать мотор под столешницей, способной защитить агрегат от щепок и опилок. Для обеспечения техники безопасности все подвижные детали должны быть закрыты кожухом.

Для домашней мастерской также подойдет станок на гидравлическом приводе, колоть древесные кругляки поможет гидравлический насос, приводящий в движение колун. Острая пластина опускается на полено с большой силой, разрывает волокна древесины, отделяя небольшие фрагменты.

Кроме приведенных вариантов, колка дров может осуществляться механическим приспособлением, привести в движение который можно силой одного человека. Управление оборудованием осуществляется рукояткой, прикрепленной к валу редуктора. Механический дровокол можно быстро переоборудовать в электрический агрегат, если использовать ременную передачу, адаптированную под мотоблок.
