Как установить раздвижные межкомнатные двери

Виды дверей: купе, книжка, роторные

Межкомнатные двери на рельсах или роликах , обладая схожими характеристиками, различаются по своей конструкции. Перечислим их:

• купе
• книжка
• рото-дверь

Двери-купе не надо путать со шкафами-купе, в которых полотно более легкое и тонкое. Конструкция позволяет двигаться как внутри стены, так и по ее наружной поверхности. Ручка и замыкающая фурнитура отличаются от традиционных. Межкомнатные двери типа купе могут иметь одну или две створки, общий или разные желоба. Ролик может двигаться по верхнему или нижнему рельсу.

К этой же группе относится дверь-гармошка, которую составляют от трех элементов. Особенностью «гармошки» является способность за счет «мехов» визуально расширить помещение. И «книжка», и «гармошка» прекрасно подходят для разделения пространства внутри дома и устанавливаются, в том числе, в гардеробных и кладовых. Конструкция в меру надежна, если только стоит не на « оживленных перекрестках” (многокомпонентный механизм уязвим в связующих узлах).

Роторные двери являют собой некий гибрид роликовой и обычной двери на петлях. В основе лежит поворотный механизм, поэтому она распахивается и на вход и на выход, что удобно для семей, в которых есть дети или маломобильные люди. В открытом состоянии роторная (ее другое название поворотная) дверь требует меньше пространства. Дверное полотно по всему периметру снабжено надежным уплотнителем, что дает рото-двери преимущество перед иными конструктивными решениями.

Разновидности раздвижных дверей

Существуют несколько типов раздвижных дверей. Они отличаются друг от друга конструкцией, внешним видом и установкой рабочего механизма.

Все разновидности раздвижных дверей имеют общий принцип работы, который и отличает их от распашных конструкций — они двигаются по горизонтальной линии, вдоль двери и стены. Но, эти системы подразделяются между собой на различные типы и могут быть:

— традиционными раздвижными;

— каскадными;

— складными — «гармошка»;

— радиусными раздвижными.

 Любая из существующих конструкций может быть одностворчатой или многостворчатой. Так, в многостворчатую систему может быть включено от двух до четырех дверных полотен.

Если дверь еще не выбрана, то стоит рассмотреть особенности каждого типа, и только после этого определиться с конструкцией.

1. Двери-купе

Данный вид дверей на роликах имеет стандартные размеры. В отличие от шкафных дверей такого же типа они не столь тонкие и легкие, учитывая их предназначение. Ручка и замок отличаются от таковых у распашной двери. Может быть одно полотно двери или два. Механизм предполагает движение вдоль стены либо внутрь.

2. Рото-двери

Многие называют такие двери «компромиссом» между раздвижной и распашной дверьми. Открываясь, дверное полотно слегка поворачивается, становясь перпендикулярно проему, и смещается в сторону, причем и в правую и в левую. По сравнению с обычной рото-дверь в открытом состоянии занимает пространство в два раза меньше. Ко всему прочему данный вид двери на роликах имеет хорошую герметичность и звукоизоляцию, так как по всему периметру дверного полотна имеется специальный уплотнитель.

3. Складные двери (гармошка, книжка)

Эти двери имеют два (книжка) и более (гармошка) элементов, которые соединены с помощью подвижных петель. Верхний или нижний торец снабжен роликами, движущимися по направляющей. Особенное преимущество складной двери в том, что при открывании она не нуждается в дополнительном пространстве за счет того, что створки ее складываются. Такой вариант дверей прекрасно подходит и в качестве межкомнатных, и даже для гардероба или кладовой комнаты.

На выбор двери влияет и способ крепления, а именно: верхний или нижний

– Верхний (подвесной). Здесь имеется две каретки с роликами, верхняя направляющая и стопор (ограничитель), чтобы фиксировать дверь. Крепление снизу отсутствует, что визуально облегчает конструкцию. К тому же отсутствует возможность попадания лишних предметов в рельсы, что вызывало бы заедание полотна. Однако при данном способе крепления всегда имеется люфт, то есть дверь раскачивается, так как снизу ее ничто не поддерживает. Конечно, можно установить на полу специальный направляющий флажок, это немного уменьшит раскачивание двери.

– Нижний (напольный). Полотно при помощи роликов движется по рельсам, прикрепленным к полу. Здесь обязательно наличие и верхней направляющей, которая будет поддерживать дверь. То есть напольная конструкция гарантирует устойчивость. Правда, в рельс, который будет находиться на полу, всегда будет попадать пыль, какие-либо предметы и так далее.

Особенности монтажа подвесной системы

Как только подготовится дверное полотно, на него тут же можно будет закрепить фурнитурные элементы:

• особые замки (ручки);
• роликовые детали.

Приходится в раздвижных дверях ручки утапливать в полотно, иначе они станут мешать движению полотен.

Шаг первый. Размечается будущее положение ручки. Разметки производятся на полотне с двух сторон. Место расположения ручки — от вертикального края панели на расстоянии 3,5-5 см.

Шаг второй. Линия уже отмечена. Дальше, учитывая отметку, размечают высоту и ширину гнезда. В расчет берется верхняя точка разметки. От нее отмеряют расстояние, что равно половине ширины намеченного отверстия. Обозначенная точка становится центром окружности. Чтобы высверлить окружность, используют сверло-коронку востребованного диаметра.

Шаг третий. С нижней стороны производятся те же действия для разметки гнезда. В результате получается пара несквозных углублений. Их глубина будет соответствовать углублению ручки в полотно.

Шаг четвертый. Круглые углубления уже намечены. Дальше для удаления древесины используют стамеску с молотком или фрезер.

Шаг пятый. В вырезах закрепляются ручки. Для этого применяют:

• клей («жидкие гвозди», другие варианты);
• специальные крепления, их предварительно прикручивают в проёме, что впоследствии дает возможность защелкнуть ручку.

Шаг шестой

Следует обратить внимание на верхнюю торцовую сторону полотна. Там закрепляют роликовые механизмы, используя саморезы

Наверное, придется выбрать под них фигурные пазы. Для работы нужно задействовать стамеску (фрезер).

Шаг седьмой. Крепятся ролики, отступая на достаточное расстояние от краев полотна, что представляет собой ДСП или массивную доску.

Крепление направляющей рельсы

Шаг восьмой. В проём устанавливают предварительно скрепленную коробку. Для ее расклинивания используют деревянные распорки. Эти детали вбивают между стеной и панелями коробки.

Шаг девятый. Готовится брус. Его длина соответствует двойной ширине дверного полотна. Для крепления металлической направляющей, по которой будут двигаться ролики, используются саморезы.

Шаг десятый. Просверливается отверстие в брусе. Затем его фиксируют на стене.

Подвесной механизм двери купе

Шаг одиннадцатый. Для вставки роликовых механизмов предназначен направляющий рельс. Механизмы крепятся непосредственно на двери.

Шаг двенадцатый. Конструкцию приставляют к проёму двери. Ее выставляют по уровню. После этого брус прочно прикручивают к стене.

Шаг тринадцатый. Используя направляющую, дверь перемещают в разные стороны. Таким способом определяются места установки ограничителей хода (стопоров для полотна) в начале рельса и в его конце.

Стопор рельса

Шаг четырнадцатый. Паз вырезается в нижней торцевой части полотна. В паз устанавливается флажковый ролик, прикручивается к полу. Его точное расположение – под направляющим верхним рельсом.

Шаг пятнадцатый. Между досками дверной коробки и стеной образуется зазор. Его заполняют герметизирующей монтажной пеной. Как только она высохнет, лишние выступы должны быть срезаны.

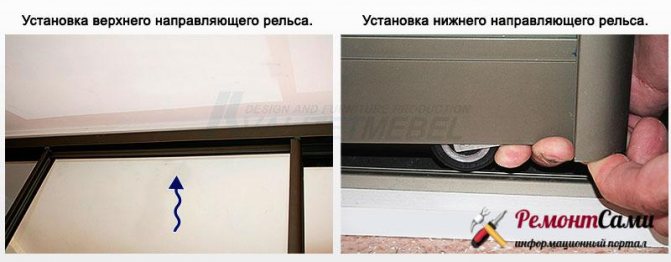

Установка направляющих рельсов шкафа-купе

Шаг шестнадцатый. Для декорирования направляющего рельса и бруса используют фальшь-панель.

Шаг семнадцатый. Для закрытия просветов между стеной и элементами коробки хорошо подходят наличники.

Что такое рельсы и как двигается створка двери?

Большинство систем межкомнатных раздвижных дверей имеют верхний монтажный рельс, к которому на роликах подвешены створки. Створка в этом случае не находится в контакте с полом, так что вы можете отделать пол, как захотите.

Раздвижные двери могут закрываться двумя способами:

• Односторонние – это единственно возможное решение, если место для вхождения створки можно сделать только на одной стороне стены (например, когда с другой стороны находится угол комнаты или другая преграда). Односторонние модели могут быть:
  • одинарными,
  • двойными и тройными телескопическими – требуют установки двухпутной или трехпутной рельсы.

Одинарные, двойные и тройные двери на рельсах межкомнатные – фото

Двусторонние – если обе стороны дверного проема имеют достаточно места для размещения в них или возле них дверных створок.

Двусторонние межкомнатные двери на рельсах и роликах – фото

Раздвижные двери на стене или в стене?

Раздвижные двери могут быть установлены двумя способами:

• Модели на рельсах, закрепленных наверху стены – это решение имеет два недостатка:
  • во-первых – модели, установленные на внешней стороне, не позволяют устанавливать в непосредственной близости от них мебель;
  • во-вторых – независимо от того, открыты они или закрыты, их всегда будет видно.

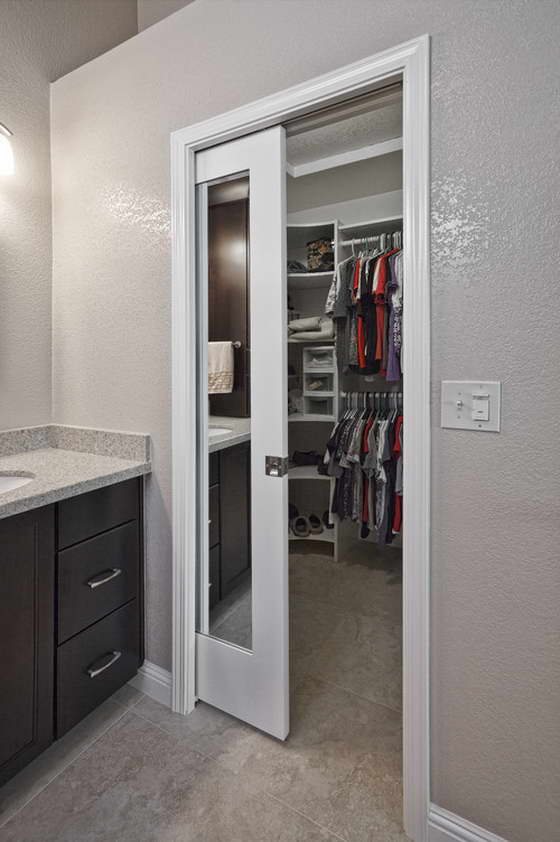

• на рельсах, встраиваемых в стену – они удобнее и после открытия невидимы (створка исчезает в стене).

Из чего состоят раздвижные двери?

Производители предлагают готовые элементы. Большое предложение на рынке позволяет выполнять установку моделей с различным весом и шириной. В состав таких наборов входят:

• Одно- или двухуровневые рельсы – как правило, они изготавливаются из алюминиевого сплава, или других металлов. Их крепят к стене, либо непосредственно, либо с помощью уголков. От толщины и жесткости профиля рельсы зависит допустимый вес дверных створок.
• Ролики – позволяют перемещать створку по рельсе. Каждая створка крепится к двум роликам с помощью регулируемых кронштейнов. Ролики могут быть изготовлены в виде пластиковых колесиков с шарикоподшипником или в виде простого ролика. Обычный ролик используется для тяжелых створок.
• Дверные створки – обычно монолитные. Могут быть изготовлены из различных материалов, например:
  • из ламината, в виде рамной конструкции;
  • из деревянных панелей;
  • стекла;
  • окрашенных панелей;
  • зеркал.

Некоторые производители предлагают такой вариант отделки створок, чтобы дверь после закрытия не отличалась от поверхности стены. По краям створок прикрепляют гибкие накладки, ограничивающие шум при закрытии и предотвращающие случайную правму пальцев.

• Ограничители наклона и произвольного открытия.
  • Первые, устанавливают в полу, их также называют направляющими, держат створку в вертикальном положении.
  • Вторые ограничители, которые называются также доводчиками, обеспечивают мягкое замедление створок в конце открытия и закрытия, благодаря пружине и специальному механизму.

Стандартные размеры дверных проемов высота × ширина × толщина(глубина)

В Украине общие требования к конструкциям, используемых для обустройства межкомнатных проходов, определяются в соответствии с действующим ДСТУ Б В.2.6-23-2009. Согласно этому нормативному документу стандартные размеры дверных проемов устанавливаются в зависимости от следующих факторов:

• функционального назначения комнаты;
• архитектурной формы блока;
• особенностей планировки помещений.

Стандартный дверной проем для служебных и жилых комнат проектируется и делается исходя из установленных для них нормативных требований:

1. Ванные и санузлы: ширина от 690 до 710 мм, высота от 2091 до 2111 мм.
2. Кухни и столовые: ширина от 790 до 810 мм, высота от 2091 до 2111 мм.
3. Для жилых помещений (спальни, гостиные и рабочие кабинеты): ширина от 891 до 910 мм, высота от 1891 до 1911 мм и от 2091 до 2111 мм.

Стандартные размеры дверных проемов ДСТУ Б В.2.6-23-2009 Для установки двустворчатых и полуторных дверей стандартные проемы должны иметь следующие размеры:

1. Ширина: 1190-1210 мм, 1292-1312 мм, 1492-1512 мм.
2. Высота: 2091-2111 мм, 2391-2411 мм.

Предельные отклонения от стандартных размеров дверных проемов ДСТУ Б В.2.6-23-2009 По архитектурной форме проемы бывают трапециевидными, арочными и прямоугольными. Последний тип получил самое больше распространение в серийных многоквартирных домах, составляющих основу жилого фонда Украины. Обмеры проемов для установки межкомнатных проемов проводятся в соответствии со стандартом ДСТУ — Н Б В.2.6-146:2010. Размеры снимаются при помощи рулетки строительного уровня в такой последовательности:

1. Высота: справа, слева и вдоль центральной вертикальной линии.
2. Ширина: сверху, снизу (вдоль порога или у пола) и посредине.
3. Толщина: минимум в трех точках для каждой из двух вертикальных частей и по центру верхнего горизонтальной линии.
4. Диагонали: разность между ними не должна превышать следующих значений: от 1 до 3 м не более 8 мм, от 3 до 6 м — максимум 12 мм.

При этом предельные отклонения линейных параметров проема для конструкционных размеров до 3 000 мм не должны превышать 12 мм. Самый большой допуск для граничных параметров по вертикали и горизонтали не должен превышать 3 мм/п. м., и не больше 8 мм на общую длину конструкции.

Схема замера дверных проемов ДСТУ — Н Б В.2.6-146:2010

Если обмеры дверных проемов осуществляются в помещениях, где не настелены чистовые полы, то в расчет принимается их планируемый уровень. Самостоятельное определение параметров межкомнатного проема часто приводит к возникновению досадных ошибок. Исполнитель должен знать все нюансы этого процесса, иметь достаточный опыт.

Обмер проемов дверных межкомнатных

Рейтинг конструкций среднего ценового сегмента

Eclisse Milan U Osemr

Продукция от итальянского производителя, который большое внимание уделяет качеству ее изготовления. Изделия пользуются огромной популярностью во всем мире

Охотно приобретаются они и отечественными пользователями. Отличаются уникальными эксплуатационными характеристиками. Выдерживают большие нагрузки. Впишутся в любое дизайнерское решение.

Средняя цена – 5930 рублей.

система для раздвижных дверей Eclisse Milan U Osemr
Достоинства:

• долговечность;
• высокое качество сборки;
• добротность используемых материалов;
• тихий ход;
• надежность;
• универсальность;
• безопасность.

Недостатки:

отсутствуют.

Elegance Wood

Идеальный вариант для раздвижных межкомнатных дверей. Поможет сохранить много свободного пространства. Максимально допустимая нагрузка – 120 кг. Производитель предоставляет на свою продукцию гарантию в 10 лет. В комплект входят стопоры, маскировочная планка, заглушки, ролики, скобы для крепления к стеновой поверхности. Направляющие анодированные. Отличаются не только прочностью, но и привлекательностью внешнего вида. Подойдут под любой интерьер помещений.

Цена покупки – 9547 рублей.

система для раздвижных дверей Elegance Wood
Достоинства:

• практичность;
• эффективность;
• привлекательный внешний вид;
• качество сборки и используемых материалов;
• выдержит существенные нагрузки;
• положительные отзывы;
• соотношение цены и качества.

Недостатки:

не выявлены.

Openspace Standart Glass

Комплект выпускается для двух или одного раздвижного полотна. Максимально допустимая нагрузка – 80 кг. В наборе имеется анодированная алюминиевая направляющая, ролики, крепления зажимов для стекол, стопоры, нижний проводник и скобы для крепления. Количество элементов зависит от числа полотен. Это влияет и на стоимость продукции. Реализуется во всех специализированных торговых точках. Можно заказать и в интернет – магазине, только убедившись в порядочности поставщика.

Цена покупки – от 17183 рублей.

система для раздвижных дверей Openspace Standart Glass
Достоинства:

• долгий срок службы;
• тихий ход;
• практичность;
• качество используемых материалов;
• возможность самостоятельной установки;
• универсальность;
• привлекательный внешний вид.

Недостатки:

на четыре полотна не предназначены.

Armadillo Supervision-100 (HX/23 With Soft Close)

Страна происхождения изделия – Китай. Однако, производитель контролирует качество продукции на всех этапах, поэтому брак на прилавки магазинов практически не поступает. Вес системы – 8337 грамм. Конструкция открытого типа. Используется для установки раздвижных межкомнатных дверей и перегородок. Имеются доводчики масляно-пружинные, в количестве двух штук. Открывание и закрывание происходит тихо и плавно. Система из оцинкованной стали покрашена в черный цвет. Сочетается с любым дизайнерским решением, украшая и дополняя его. Идеальный вариант для минималистичного направления LOFT и альпийского шале. Рабочий ресурс – 80000 циклов. Предназначен для полотен толщиной от 35 до 45 мм. Максимальная нагрузка – 100 кг. Направляющие длиной 2000 мм. В наборе присутствуют два доводчика.

система для раздвижных дверей Armadillo Supervision-100 (HX/23 With Soft Close)
Достоинства:

• стильность дизайнерского решения;
• простота установки;
• плавность хода;
• бесшумная работа;
• экономия свободного пространства;
• универсальность;
• практичность;
• можно отрегулировать по высоте;
• дополнительных элементов покупать не нужно.

Недостатки:

отсутствуют.

Armadillo Hidden-40 (с профилем)

Комплект раздвижных механизмов производится итальянской компанией. Рассчитан на установку деревянных межкомнатных дверей, вес которых не превышает 40 или 80 кг (в зависимости от выбранной модели). Ширина направляющих – 1150 мм. Толщина створок не должна превышать 40 мм. Посредством доводчиков можно обеспечить тихий и плавный ход. Снизу и сверху ролики оснащены подшипниками, что позволяет сделать процесс скольжения практически бесшумным. Большой диапазон регулировок. Подходит даже для крепления к не совсем ровной поверхности. Направляющие дополнительно приобретать не стоит. Они идут в комплекте. Вес – 2,4 кг. Число циклов – 100000. Поступает на реализацию в картонной упаковке. Производитель предоставляет гарантию в течение 2 лет.

Средняя цена – 18427 рублей.

система для раздвижных дверей Armadillo Hidden-40 (с профилем)
Достоинства:

• существенный рабочий ресурс;
• качество сборки и используемых материалов;
• надежность;
• долговечность;
• практичность;
• тихий ход;
• безопасность;
• удобство в использовании;
• брак в продажу не поступает;
• есть регулировка по высоте;
• доводчики на обе стороны.

Недостатки:

не установлены.

Установка подвижного механизма

Для того чтобы установить раздвижную дверь своими руками, вам нужно приобрести набор роликов, подходящих вам по размеру, и направляющую (рельсы), её по длине лучше взять с запасом, ну, на всякий случай, и подогнать потом под нужный размер.

Конечно же, можно сделать направляющую своими руками, причём из любого материала, но это делать очень неудобно и сложно, к тому же, качество механизма тогда может стать хуже, Вы же хотите, чтобы Ваша раздвижная дверь прослужила долго, и ей при этом было бы удобно пользоваться? Тогда лучше будет купить готовую направляющую. К тому же ролики в любом случае придётся покупать в магазине, а направляющая стоит не очень дорого, и плюс к этому, если вы пользовались вышеописанными советами, вам ещё и на дверном полотне удалось сэкономить, так что смело покупайте направляющую!

Но кроме установки направляющей (рельса) и роликов на верхнем торце дверного полотна, вам нужно будет позаботиться и о нижнем торце, ведь он должен фиксировать это полотно. Каким образом это можно сделать?

Способ первый:

•    Возьмите дополнительный деревянный брусок, длина которого должна быть равна длине верхней направляющей (рельса), а ширина должна быть чуть больше, чем ширина дверного полотна. По центру этого бруска создайте паз и установите его под верхней направляющей, закрепите саморезами, таким образом, у вас получилась нижняя направляющая, которая не позволит «уехать» дверному полотну в сторону.

Способ второй:

•    Этот способ тоже делается за счёт паза, но без использования бруска. Так как паз делается прямо в нижнем торце дверного полотна, а в полу с обеих сторон, где должно быть дверное полотно, устанавливаются специальные фиксаторы (флажки).

Мне кажется, что лучше всего пользоваться первым способом, так как с помощью бруска дверное полотно фиксируется надёжнее, и таким образом, вам не удастся испортить дверное полотно, главное помните, что и в первом, и во втором случае, пазы должны быть подходящего размера для того, чтобы фиксатор не тормозил дверь. Второй же способ выгоднее для тех людей, которые не хотят всё время спотыкаться об закреплённый брусок. Так, например, создатель модели, показанной на фотографиях, пользовался как раз вторым способом. Он объясняет это удобством паза в дверном полотне, ведь через него можно провести широкий телевизионный кабель.

Пошаговый мастер класс

(чтобы увеличить фото, просто кликните по нему)

Источник фото: youtu.be/508T9nuaqwkАвтор видео: Игорь Утяев

Смотрите этот видео мастер класс:

Подготовка к установке

Прежде чем заняться процессом по установке красивых раздвижных дверей, необходимо привести в порядок ваш дверной проем. Обязательно определиться с какой же стороны проема вы будете устанавливать сам механизм крепления раздвижных дверей.

Согласно эстетики, крепление лучше устанавливать именно со стороны комнаты. Это касается раздвижных дверей, которые в дальнейшем не будут прятаться в стене или же за фальш-стеной.

При этом не рекомендуется занимать свободное пространство вещами или мебелью в том месте, куда будет отодвигаться полотно. Если же данный вариант вам не подходит по дизайну, то можно разместить весь механизм со стороны коридора, в котором мебель встретишь не часто.

Типы конструкций навесных дверей на роликах

Дверь-купе

Общий принцип всех раздвижных дверей в том, что они открываются не наружу или внутрь, а в бок, двигаясь по горизонтали вдоль или даже внутри стены. Несмотря на это, отличия в типах навесных дверей есть и их необходимо учитывать.

Дверь-купе

Самый распространённый и известный тип навесной двери. Но и здесь всё не так просто потому, что они могут быть:

• Подвесными. Крепятся только вверху и при достаточной высоте могут постукивать при движении по стене.
• Подвесными с двумя направляющими. Крепятся и вверху и внизу, но конструкция подразумевает наличие порожка или утопленной в пол направляющей.
• Подвесными кассетными. Устанавливается в большинстве случаев в частных домах. Полотно двери уходит в специальный паз в стене, который в обычных квартирах сделать довольно сложно.

Каскадные раздвижные двери

Принцип конструкции отличается от раздвижных дверей с двумя направляющими только тем, что и сверху и снизу устанавливаются две, а то и больше направляющих. Дверных полотен может быть несколько и вся конструкция монтируется таким образом, что последовательное их расположение может образовывать ещё одну межкомнатную перегородку, а в открытом положении все полотна собираются вместе.

Раздвижная дверь «гармошка»

Довольно сложная конструкция, монтаж и установка которой требует некоторых навыков. Состоит из нескольких дверных полотен, скреплённых между собой петлями. Спроектировать, собрать и установить самостоятельно возможно, но лучше привлечь к этому делу опытных специалистов, которые рассчитают не только направляющие, но количество и размеры полотен. Особенно, если эта непростая конструкция будет использоваться в виде межкомнатной перегородки с большим количеством составляющих.

Радиусные раздвижные двери

Установка этих стильных конструкций требует дополнительной подготовки. Полукруглые стены в квартире редкость и поэтому придётся сооружать её самостоятельно из гипсокартона или каких-то других материалов. Вариант очень красивый, но очень трудоёмкий.

Выбирать, какой именно тип дверей будет установлен в вашей квартире или доме, нужно учитывая все тонкости и нюансы. Первую попавшуюся конструкцию хватать и монтировать не стоит. Во-первых, может элементарно не вписаться в существующий дверной проём. А во-вторых, всегда лучше всё правильно рассчитать и только потом приниматься за работу.
