Доводчики для входных дверей: тонкости выбора, монтажа и эксплуатации

Регулировка доводчиков

Устройство наиболее популярного дверного изделия

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Схема регулировки скорости закрывания двери

Работа доводчика аналогична работе автомобильного амортизатора.

Схема работы доводчика

При этом:

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

Регулировка доводчика дверного

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Установка дохлопа

Регулировка дверного доводчика: видео и фото вам помогут

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винты регулировки хлопка и скорости

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Регулировка открывания двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Схема регулировку открытого положения двери

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

После этого:

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

Фиксация двери в открытом положении

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Отрегулированный дверной доводчик

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

На что нужно обращать внимание при выборе

Таблица классности дверных доводчиков

• Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
• Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
• Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
• Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
• Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.

Как выбрать доводчик?

Приобретать такие изделия необходимо с учетом габаритов и особенно веса двери, иначе он быстро придет в негодность. Существует 7 категорий механизма: от 750 мм, предназначенных для дверей весом до 20 кг, и до 1600 мм, которые ориентированы на тяжелые конструкции массой до 160 кг.

Покупать фурнитуру «с запасом» тоже не нужно, иначе при открывании двери придется прикладывать значительные усилия.

Конструктивно доводчики на металлическую дверь бывают двух типов. Одна из разновидностей – это механизм с рычажной тягой. Он более распространен, поскольку доступен по стоимости, отличается высокой надежностью. Монтировать его несложно, в том числе, самостоятельно. Второй тип обладает скользящей тягой. Это более современная конструкция, но более капризная в плане климатических факторов, поэтому такие доводчики ставят только внутри помещения.

Также существуют механизмы, в которых предусмотрена функция стопора. За счет нее дверь можно фиксировать в одном или нескольких положениях. Такая особенность пригодится при переноске мебели, обладателям детских колясок и велосипедов. Ранее, чтобы зафиксировать дверь, с нее просто снимали пружину. Теперь это может обеспечить доводчик.

Технологически такие устройства можно поделить на два вида. Первый – шестереночный. Имеет рычажную передачу и зубчатую рейку. Ему требуется масляная смазка, обладающая большим минусом: при низких температурах она становится густой. Изделие этой конструкции предпочтительнее ставить внутри подъезда или другого здания, где не бывает минусовых температур. В остальном механизм показывает хорошие характеристики, надежно прижимает полотно, обеспечивает плавное его движение.

Вторая разновидность – это кулачковые механизмы. Они внутри обустроены поршнем с валом, имеют пружину, винт, который ее регулирует. За счет использования слайдерной тяги, полотно закрывается очень плавно. Эти механизмы предусмотрены для врезных доводчиков и накладных. Все напольные варианты снабжены именно таким типом устройства.

Разновидности

В настоящее время потребитель все чаще покупает доводчики. Хотя принцип работы всех механизмов одинаков, сегодня существует множество разновидностей этих устройств.

В зависимости от вида, цена на них может существенно различаться. Для того чтобы покупателю выбрать наиболее подходящую модель, будет полезным ознакомиться с основными их видами.

Установка на дверь в зависимости от направления открывания

Все доводчики принято делить на три разновидности:

1. Гидравлические.
2. Пневматические.
3. Электрические.

Гидравлические

Доводчики с гидравлическим механизмом – самые распространенные на сегодня устройства. Их работа основана на движении поршня и сжатии пружины. Состоят они из двух частей, одна – для калиток, другая – на ее каркас. Этот тип может работать с любыми разновидностями петель.

Схема устройства гидравлического механизма

Чтобы установить гидравлический доводчик, не требуется каких-либо специальных знаний и навыков, ее может произвести один человек без посторонней помощи.

Пневматические

Одним из самых новых видов конструкции является уличный морозостойкий доводчик с пневматическим механизмом.

Принцип действия его также основывается на движении поршня в цилиндре, однако такие модели не имеют пружины. При открытии створок с одной стороны поршня происходит сжатие воздуха, а с другой – формируется вакуум. Давление сжатого воздуха возвращает открытую калитку в исходное положение.

Принцип функционирования устройства с пневматикой

У доводчиков такой конструкции имеется множество преимуществ:

1. Остаются работоспособными в большом температурном диапазоне, как правило, от −50°С до +50°С, при наледи и обильной заснеженности.
2. Рабочие узлы устройства изготовлены из высококачественной нержавеющей стали, поэтому устройству не страшна коррозия.
3. Уплотнительные элементы выполнены из износостойкого полиуретана, что минимизирует последствия трения и позволяет устройству долгое время оставаться подвижным без обслуживания.
4. Имеют широкий угол открывания до 160°, тем самым являются самыми удобными в местах строительства, ремонта, скопления больших групп людей.
5. Такие доводчики можно устанавливать вне зависимости от стороны открытия калитки.
6. Устройство может быть расположено в вертикальном или горизонтальном положении. Именно поэтому им можно оборудовать не только калитки, двери, ворота, но и мебель на производстве.

Идея установки пневматики на калитку

Электрические

Одними из самых сложных по своему устройству и способу установки являются электрические доводчики. Их конструкция может быть без верхней перекладины. Сложность такой конструкции обусловлена наличием у нее функций, которых нет у каких-либо других видов доводчиков.

Вариант монтажа электрического механизма

К таким функциям относят:

1. Безопасность использования (доводчик не закроет калитку, если в проеме будет находиться маленький ребенок, животное).
2. Плавное не только закрывание, но и открывание калитки.
3. Максимальная бесшумность работы.
4. Автоматическое открывание и закрывание с помощью обустройства отдельной кнопки или пульта управления.
5. Наличие большого количества опций и настроек само по себе позволяет подобрать максимально подходящее под нужды клиента устройство.
6. Возможность временного отключения функций доводчика без демонтажа самого устройства.
7. Эстетический вид.

Схематическое изображение доводчика электрического ворот

Мощность – важный параметр при выборе

Главная техническая характеристика, по которой происходит выбор доводчиков для входных дверей – мощность

Однако до этого важно учитывать габариты и массу дверной конструкции, чтобы устройство работало правильно и обеспечивало плотное прилегание. Поэтому, чем тяжелее полотно, тем большей мощности оно требует для закрытия

Для дверей, которые устанавливаются в банках или финансовых учреждениях, лучше устанавливать два доводчика, которые затратят меньше силы для возвращения конструкции в исходное положение.

Доводчики разделяются по способу монтажа, всего существует три способа:

Перпендикулярный монтаж. Стандартный вариант установки, корпус крепится на двери, а подошва рычага фиксируется на верхней части коробки. Чаще всего такой способ используется для межкомнатных конструкций. К главным достоинствам относится: сохранение мощности, поэтому доводчик будет работать на максимум. Недостатки: выпирающий рычаг, который портит внешний вид Модель не подойдет для стеклянных и тонких дверей.
Верхний монтаж. В этом случае доводчик устанавливается внутри помещения, а не снаружи, как у предыдущего варианта. Корпус фиксируется на горизонтальной поверхности, а подошва рычага на верхней части двери. Достоинства: сохранение мощности, подойдет для монтажа на входных конструкциях, возможность установки на тонкие полотна. Недостатки: рычаг портит внешний вид, требования к проему.
Параллельный рычаг. Способ подойдет для тех, кто хочет сделать доводчик незаметным, что предотвратит поломку от рук хулиганов. Предназначен для эксплуатации в образовательных и здравоохранительных учреждениях и торговых центров. Достоинства этого варианта: сохранение внешнего вида, универсальность монтажа. Недостаток: мощность меньше номинальной

Также важно понимать, что такой способ рассчитан на нагрузку до 100 кг.

Чтобы не ошибиться в выборе, лучше смотреть на усилия, которые указывается европейским стандартом – EN1154. Чем больше класс, тем эффективнее мощность конструкции. Например, для габаритной и массивной бронированной двери, которая устанавливается на крупных предприятиях, отличный вариант – EN7. Если человек покупает доводчик для монтажа на стандартную дверь, то лучше делать выбор между классами 2-5, они обеспечат отличную мощность и эффективность.

Покупать устройство, ориентируясь только на эту характеристику нельзя, покупателю стоит учитывать параметры входной конструкции, и какие внешние факторы на нее воздействуют. Если дверь располагается в месте с боковым движением ветров и обладает высотой более 2.5 м, то покупать доводчики 5 класса не рекомендуется. Конструкция не сможет нормально закрываться, отчего придется прилагать дополнительные усилия, что также запрещено делать, так как это портит механизм.

Неверно выбирать устройство исходя из того, что чем оно мощнее, тем дольше и качественнее оно будет работать

Когда покупается доводчик для пластиковых дверей, важно понимать, что он создаст дополнительную нагрузку на петли, а это способствует быстрому износу и станет причиной раннего выхода из строя. Кроме того, для открытия таких дверей потребуется приложить больше усилий, а это создаст дополнительные неудобства, особенно в местах с высокой проходимостью

Еще один важный фактор, которые многие не учитывают – морозостойкость. Лучше покупать те модели, которые исправно функционируют даже при экстремальных значениях температуры.

Установка и регулировка

Доводчики изготавливаются из высококачественной стали. Они не требуют постоянно повторяющихся настроек. Но если какой-либо узел вышел из строя, то ремонт его в домашних условиях практически невозможен. При соблюдении всех правила установки они могут прослужить достаточно долго.

В первую очередь сама калитка должна быть надёжной, исправно открываться и закрываться. Нельзя допускать её перекоса или шаткости петель. Для установки возвратного устройства необходимо использовать надёжный крепёж.

На калиточных дверях нельзя устанавливать доводчики, предназначенные для эксплуатации внутри помещения. Монтаж доводчика на калитку может выполнить каждый внимательный и аккуратный хозяин, притом независимо от того, она деревянная, металлопластиковая или металлическая. Они производятся для открывания двери в любом направлении, но чтобы избежать вандализма и кражи, устройство размещают на внутренней стороне створки, обращённой к дому. Начинают с разметки опорной стойки и калиточной дверцы в закрытом положении.

Прикрепляется доводчик в соответствии с инструкцией, которая входит в комплектацию покупки. Домашнего умельца может не удовлетворить прилагаемый крепёжный материал, и он сам находит более прочный и надёжный. После установки следует отрегулировать скорость движения створки. Большинство моделей имеют регулировочные винты, выкручивая или вкручивая которые можно достичь желаемой жёсткости закрытия калитки.

При выходе или входе иногда возникает потребность открыть калитку на длительное время. Для этого многие возвратные устройства снабжены специальной кнопкой, позволяющей блокировать створку открытой или закрытой. В видео показана работа доводчика.

источник

Регулировка доводчиков

Устройство наиболее популярного дверного изделия

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Схема регулировки скорости закрывания двери

Работа доводчика аналогична работе автомобильного амортизатора.

Схема работы доводчика

При этом:

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

Регулировка доводчика дверного

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Установка дохлопа

Регулировка дверного доводчика: видео и фото вам помогут

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винты регулировки хлопка и скорости

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Регулировка открывания двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Схема регулировку открытого положения двери

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

После этого:

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

Фиксация двери в открытом положении

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

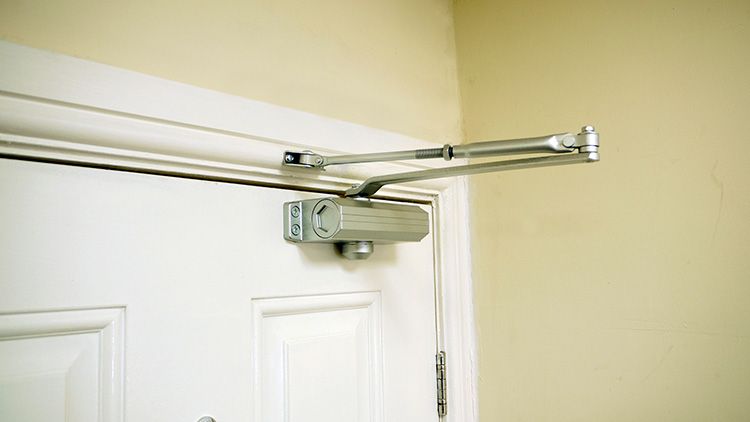

Отрегулированный дверной доводчик

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Преимущества и недостатки дверных доводчиков для входных дверей

Популярность подобных устройств обусловлена их неоспоримыми достоинствами:

• защита дверного полотна от ударов во время открытия и закрытия;
• увеличения срока службы фурнитуры, так как плавное движение двери способствует уменьшению эксплуатационной нагрузки;
• обеспечение требуемого положения створки в закрытом положении;
• регулирование скорости закрывания створки;
• безопасная эксплуатация дверной системы, что особенно актуально для семей с маленькими детьми.

Устройство обеспечивает точное позиционирование створки

Из недостатков следует отметить сложность установки и регулирования, высокую стоимость моделей, имеющих более широкие функциональные возможности.

Устройство сложно отрегулировать

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

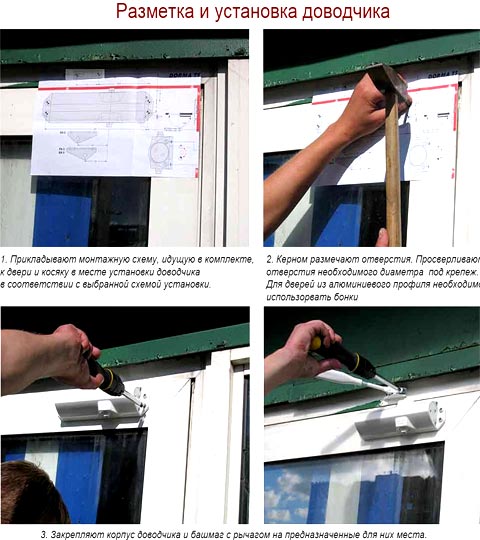

Правильно закрепить его можно по простому алгоритму действий.

• Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
• Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
• Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
• Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
• Выполнить фиксацию корпуса.
• Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
• Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

• накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
• напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
• скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

• Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
• Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
• Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

• рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
• основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Классификация дверных доводчиков

Наиболее важным для потребителя является возможность доводчика регулировать движение двери. Последнее будет зависеть от массы изделия и его ширины, то есть – от момента инерции. Этот показатель определяется стандартом EN 1154. Устройства по усилию закрывания разделяются на семь классов – EN1–EN7. Первые предназначены для самых легких межкомнатных конструкций, последние – для стальных входных.

Вторая важная техническая характеристика устройства – передача вращающего момента.

Рычажный или коленный – рычаг представляет собой две соединенные оси, которые при отрывании створки сгибаются в колене. Шарнирная тяга отличается механической прочностью и долговечностью, но недостаточно защищена. Рычаг монтируется на дверную раму и полотно и полностью доступен, почему часто становится жертвой хулиганских действий. На фото – вариант с рычажной передачей.

• Устройство со скользящим каналом – свободный конец рычага при открывании перемещается вдоль канала. Рычаг в этом случае малодоступен, однако работа самого устройство требует большего усилия. Для доводчика этого типа используется кулачковый механизм, так как последний обеспечивает лучшую передачу момента.
• Напольные – устройство монтируется в пол и недоступно. При двустороннем открывании створка устанавливается на шпиндель доводчика. При одностороннем – размещается рядом с полотном. Выбрать такой вариант рекомендуется для магазинов.

Рамные – действует аналогично напольному, но крепятся непосредственно к дверной раму.

К техническим характеристикам приборов относится и способ монтажа.

• Накладной – применяется чаще всего для установки устройства с шарнирной тягой. Если в первоначальном проекте монтаж доводчика не предусматривался, то этот вариант является единственным. На фото – образец накладной установки.
• Скрытый в раму – характерен для рамных устройств и приборов со скользящим каналом.
• Скрытый в пол – напольные версии.
• Скрытый в дверь – применяется для рамных доводчиков. На фото демонстрируется образец.

Три последних метода обеспечивают защиту от действий вандалов. На фото – образец скрытого монтажа в раму.

Как выбрать доводчик

Первое на что следует обращать внимание – это масса и размер двери. Необходимый класс мощности можно определить в соответствующей таблице, часто прилагаемой к инструкции

• Вес изделия – чем больше масса створки, тем более мощный доводчик понадобится.
• При недостаточном усилии закрывания разрешается установка двух одновременно действующих устройств.
• При ширине створки более, чем 1600 мм, доводчик использовать нельзя.

К важным для пользователя характеристикам относятся и другие параметры.

• Скорость закрывания – определенного числового значения у показателя нет. Определяется она условно, с помощью визуальных наблюдений. Для противопожарной двери этот показатель должен быть максимальным, а в случае, если доводчик устанавливается в частном доме, где проживают дети или пожилые люди, скорость должна быть небольшой.
• Скорость захлопывания – время прохождения последней части траектории. Имеет значение, если используется защелкивающийся замок.

Торможение открывания – прибор с такой функцией рекомендуется выбрать для публичных учреждений, где часть посетителей пытается открыть дверь, прилагая чрезмерное усилие, тем самым провоцируя возможность удара об стену и повреждение полотна и самого устройства

Функция ограничивает усилие, не позволяя действовать слишком резко.
Задержка закрывания – важность этого момента индивидуальна. С одной стороны, замедление закрытия нежелательно в период холодов, с другой – представляет удобство в ситуации, когда у пользователя заняты руки – покупками, например.
Фиксация открытой створки – является обязательной для медицинских учреждений

Функция позволяет удерживать дверь открытой во время перемещения грузов или пациентов на носилках.

В современных моделях устройства перечисленные функции довольно часто являются регулируемыми, что, конечно, увеличивает стоимость изделия. Инструкция, представленная на видео, поможет выбрать устройство.

Верхние

Другое название — навесные или накладные. Устанавливаются на верхней части дверной рамы. Одна часть конструкции крепится к раме, ответная — к дверному полотну.

В этом классе есть разновидности, отличающиеся по способу передачи усилия:

1. Рычажный механизм. Усилие сжимающейся пружины передается системе из двух железных рычагов. Такая конструкция надежна. У нее есть два недостатка: непривлекательный вид в закрытом положении из-за торчащих рычагов; вся конструкция нестойка к преднамеренному слому.
2. Параллельная тяга. Устройство похоже на рычажный тип, но схема компоновки рычагов содержит дополнительный кронштейн. В закрытом положении рычаги располагаются параллельно дверному полотну. Результат — конструкция малозаметна.
3. Скользящий канал. Усилие передается скользящей штанге, один конец которой жестко закреплен, а другой — движется в закрытом канале. У такого варианта нет выступающих частей, что делает его малозаметным и стойким к повреждениям.

Напольные

Крепятся к полу, частично утапливаются в него. Есть варианты, мало отличающиеся от верхних моделей, только закрепленные внизу. Но наибольшее распространение получили безрычажные конструкции с нижней петлей, закрепленной на оси доводчика. Механизмы напольного типа обычно устанавливают для стеклянных створок, открывающихся в обе стороны. В помещениях с повышенными требованиями к эстетике напольный вариант незаменим.

Скрытые

Это механизмы рычажного типа с корпусом, полностью утопленным внутрь дверного полотна. Наружу выступает только рычаг, крепящийся на раму. Для их установки подходят двери толщиной не менее размера устанавливаемого корпуса и имеющие полость внутри. Маломощны, поэтому не способны закрывать тяжелые конструкции.
