Схема отопления 2-х этажного частного дома

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Виды двухтрубного отопления

Данного рода отопление может делиться по типу схемы и по типу разводки. Рассмотрим вкратце каждую классификацию.

Схема – вертикально или горизонтально?

Систему можно поделить на вертикальную и горизонтальную, что зависит от расположения соединяющих труб.

1. Горизонтальные двухтрубные системы оборудуются зачастую в одноэтажных домах, имеющих немалую протяженность. Это крайне удобно для каркасно-панельных объектов, в местах, где стояки желательно устанавливать в коридорах либо же на лестничных площадках.

А особенностью вертикальной системы считается то, что все ее детали будут крепиться к стояку в вертикальном положении. Она стоит на порядок дороже, зато во время эксплуатации никакие воздушные пробки образовываться не будут. Применяется преимущественно в домах с несколькими этажами, поскольку каждый из них (этажей) будет отдельно крепиться к стояку.

Обе разновидности контура отличаются повышенной устойчивостью гидравлики и тепла. Но во втором случае вы должны будете отбалансировать вертикальные стояки, а в первом – петли.

Какая бывает разводка?

Разводка двухтрубных систем может быть следующих типов.

1. Нижняя. Здесь горячий трубопровод будет прокладываться в подвале, цоколе либо же под половым покрытием. Обратная же магистраль, возвращающая воду в котел, будет размещаться еще ниже. При таком типа разводки в контур необходимо включить верхнюю воздушную линию, посредством котором лишний воздух будет выводиться из системы. Более того, котел должен быть углублен, дабы стимулировалась циркуляция теплоносителя. Дело в том, что радиаторы должны размещаться выше самого котла.
2. В случае с верхней разводкой разводящая магистраль устанавливается сверху, более того, в наивысшей точке системы должен размещаться расширительный бачок (зачастую эта точка – чердак дома, предварительно утепленный).

Важно! Система верхней разводки не подходит для одноэтажных зданий, имеющих плоскую крышу. Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы

При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам

Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы. При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам.

Виды направления движения теплоносителя

Также стоит отметить еще одну классификацию, которая основывается на то, в каком направлении будет двигаться теплоноситель по системе. Таким образом, у нас получается следующее.

1. Тупиковая система, при которой подающий и обратный трубопроводы направлены в разные стороны.

Прямоточная двухтрубная система отопления, при которой движение в обеих магистралях направлено в одну сторону.

Помимо того, в системе может быть встроен специальный насос, предназначенный для стимуляции движения теплоносителя, это иногда еще называют принудительной циркуляцией. Также такое движение может вызываться разницей в температурах и уклоном магистрали, следовательно, такой тип циркуляции можно считать естественным.

Отметим, что для пущей продуктивности отопительной конструкции следует все установить такой насос, притом еще на начальных этапах установки. Естественная же циркуляция больше подходит для зданий, имеющих всего один этаж.

Важно! Если планируется горизонтальная система, а циркуляция будет естественной, то уклон магистралей должен направляться непосредственно в сторону отопительного котла

Установка радиаторов

Основными элементами отопительной системы в помещениях дома являются радиаторы. В настоящее время многие специалисты стали советовать: не приобретать традиционные чугунные батареи, поскольку они тяжелые и по свойствам значительно хуже изделий из биметаллического сплава. Кроме того, последние изделия выглядят гораздо эстетичнее и имеют хорошую теплоотдачу.

Разводка радиаторов бывает нескольких типов

Самым распространенным является боковое одностороннее подключение. При этом подводящую трубу подсоединяют к верхнему патрубку, а отводящую трубку – к нижнему. Благодаря этому достигается максимальная теплоотдача, а при обратном подключении мощность уменьшается примерно на 10%.

Основным преимуществом нижнего подключения является эстетичность – в этом случае обе трубы скрываются за плинтусом. Патрубки находятся внизу трубы и обращены в пол. Диагональное подключение в основном используют для многосекционных радиаторов. В результате горячая вода подается с одной стороны в верхний патрубок, а с другой – выводится через нижний.

Радиаторы подключают двумя способами: последовательно и параллельно. При параллельном подключении вода движется под давлением внутри всей системы, а при поломке одной батареи все отопление выключают до завершения ремонта. При параллельном подключении радиаторы можно менять, не отключая отопительную систему.

Подсчет количества секций прибора приходится производить в зависимости от конкретной ситуации. Это во многом зависит от климата региона и качества утепления дома. Но по стандарту, 1 секция радиатора способна обогреть 2 «квадрата» площади в том случае, если высота потолков не более 2,7 м

Данную формулу можно считать условной, так как важно учитывать и другие параметры: толщину стен и их материал, тип и параметры утеплителя (детальнее: «Как выбрать утеплитель для труб отопления и нужен ли он «), мощность обогревателя, климатические особенности региона. Котлы для отопления двухконтурные должны выбираться с учетом площади помещения, но и от площади дома и типа радиаторов в немалой степени зависит эффективность отопления

Однотрубная система отопления плюсы и минусы

Преимущества

Однотрубная система отопления имеет так преимущества, так и недостатки. В числе преимуществ можно назвать следующее:

• возможность охвата всей площади строения при помощи замкнутого кольца, что не зависит от планировки здания;
• возможность подключения к системе отопления тех или иных дополнительных устройств, например, теплых полов, полотенцесушителей или оснащения встроенного циркуляционного насоса;
• есть возможность направить теплоноситель в ту или иную сторону. Например, по ходу циркуляции можно первыми направить более холодные комнаты, которые часто проветриваются. В тех же двухтрубных системах такая функция сводится к расположению котла;
• простота монтажных работ. Материалов не так много, и стоимость их закупки и самих работ будет значительно ниже, чем при установке двухтрубной системы;
• при продуманном размещении отопительных приборов и правильной разводке трубопровода разницу в температурах в разных помещениях можно свести к минимуму, но целиком справиться с таким явлением не выйдет.

Недостатки

Недостатки однотрубной системы такие:

• наличие особых требований к диаметру ключевого трубопровода;
• в первом радиаторе температура будет выше всего, а в последующих она будет более низкой из-за постоянного подмеса к потоку теплоносителя из радиаторов, которые уже были пройдены;
• последние радиаторы должны иметь большую площадь, чем первые, чтобы не быть слишком холодными;
• на одной ветке лучше не ставить больше 10 радиаторов, поскольку равномерного прогрева таким способом не получится.

Выравнивание температурного режима происходит благодаря смене количества радиаторных секций и установкой специальных перемычек, термостатических клапанов, вентилей, регуляторов или шаровых кранов. Желательно иметь в наличии циркуляционный насос, а чтобы горячая вода лучше проходила по трубам и радиаторам, нужно ставить специальный коллектор разгона. В двухэтажных домах он не нужен.

Если разводка верхнего типа, то подающая труба способна создавать естественное давление, однако при подобной схеме нужно ставить трубы с большим диаметром, а это негативно скажется на внешнем виде вашего интерьера. Поэтому если есть возможность поставить узел разводки под напольным покрытием, это будет гораздо лучше.

Также советуем при установке радиаторов в двухэтажном здании с целью регулирования нагрева сделать параллельное подключение батарей с монтажом кранов на входах. Также чтобы температура на втором этаже распределялась равномерно, вместо радиаторов можно приобрести систему теплых полов.

Как видите, однотрубная система в плане эксплуатации может иметь ряд сложностей. Например, она требует высоких показателей давления, также, чтобы она работала нормально, желательно применять мощный насос, а это не только лишние хлопоты, но и большие расходы. Помимо этого, в одноэтажном строении потребуется вертикальный излив и расширительный чердачный бак.

Однако, несмотря на это, преимуществ у данного решения все равно больше.

Процедура установки оборудования

В возведение двухконтурной системы отопления частного дома своими руками входит нескольких этапов, к выполнению каждого из которых необходимо подойти ответственно. Схема процедуры установки обычно выглядит следующим образом:

1. Производится монтаж нагревательного котла и верхней части контура, которая предназначена для подачи теплоносителя в батареи.
2. Устанавливается расширительный бак, который оснащается краником для сливания воды и контрольным патрубком.
3. Проводится магистраль по всем помещениям, где закреплены радиаторы, в том числе и те, которые необходимы для обратного движения воды.
4. После монтажа магистрали, в обратную часть контура врезается циркулярный насос, если это необходимо.
5. К системе подключаются радиаторы, каждый из которых лучше оснастить запорными краниками, как на входе теплоносителя, так и на выходе. Данная мера позволит батареям работать в автономном режиме, и в случае ремонта одной из них, полностью отключать отопление не понадобится.

После того, как все оборудование установлено, его необходимо проверить на наличие дефектов и некачественных соединений.

Нюансы при монтаже

При монтаже двухконтурной системы отопления важно учитывать некоторые особенности, которые помогут использовать оборудование самым оптимальным образом. При этом главными из них считаются следующие нюансы, которые многими игнорируются при установке:

1. В случае, если производится монтаж системы с верхней разводкой и нагревательный котел ставится в чердачном помещении, то оно должно быть хорошо утеплено. Отдельно обматываются теплоизоляционным материалом все трубы, которые проходят через чердак.
2. При соединении труб лучше не допускать возникновения прямых углов, так как это может спровоцировать снижение скорости теплоносителя.
3. В промежутке от первого до последнего радиатора в цепи необходимо придерживаться небольшого уклона, равного приблизительно 1 см/м.
4. Каждый из радиаторов лучше оборудовать кранами Маевского для обеспечения стравливания воздуха.

https://youtube.com/watch?v=Oa69QCw8jqs

Чтобы система работала идеально, необходимо после монтажа запускать проверку несколько раз и до тех пор, пока все возможные утечки не будут предотвращены.

Двухконтурная разводка батарей

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель — «Oasis», Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% — если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% — если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

• Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
• Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

• Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
• Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос

Двухтрубная система отопления для 2-этажного дома

По-настоящему комфортных условий проживания можно достичь лишь при установке двухтрубной обогревательной системы. Ее конструкция позволяет регулировать температуру в отдельных помещениях и экономить энергетические ресурсы.

Как работает схема с двумя магистралями?

В отличие от однотрубной схемы, двухтрубная состоит из пары магистралей с различным назначением: одна из них подает теплоноситель, вторая выводит обратно. Подключение радиаторов производится не в последовательном порядке, а параллельно. Один контур, с нагретым теплоносителем, отходит от стояка к радиаторам обоих этажей, второй монтируется к выходу котла и также разводится на оба этажа.

Радиаторы снабжены термостатическими клапанами, позволяющими выставлять комфортную температуру. При желании можно снизить интенсивность нагревания частично или полностью перекрыть поступление воды в прибор.

Часть устройств принципиально врезают в обратку, например, перед котлом традиционно монтируют мембранный бак, регулирующий давление, насос циркуляционного типа и предохранительный клапан

В современных 2-этажных домах применяют двухтрубные конструкции, так как они гораздо эффективнее однотрубных:

• уменьшают потери давления;
• не требуют мощного насоса;
• сохраняют температуру теплоносителя одинаковой для каждого радиатора;
• позволяют использовать внутри одной системы множество различных тепловых устройств (например, радиаторы, конвекторы и «теплый пол»);
• дают возможность производить ремонт и замену деталей без ущерба для общего функционала.

Главным недостатком является сложность самостоятельной установки – во время сборки консультация и контроль профессионалов обязательны.

Удачные решения устройства двухтрубной системы

Существует множество воплощений разнообразных схем, но при составлении проекта следует отталкиваться от индивидуальных требований.

Простейшая схема для обустройства обогревательной системы в 2-этажном доме. Для нее характерны следующие пункты: 2 контура для отопления и производства ГВС, жидкий теплоноситель, принудительная циркуляция (+)

Ряд универсальных схем подходят для обеспечения теплом домов различной площади и этажности.

Подробная схема двухтрубной разводки для одноэтажного дома с полностью оборудованным цокольным этажом. Проблема теплоизоляции пола в подвале решена подключением водяной системы «теплый пол»

Если установить дополнительное оборудование, например мембранный бак, возможности системы обогрева расширятся.

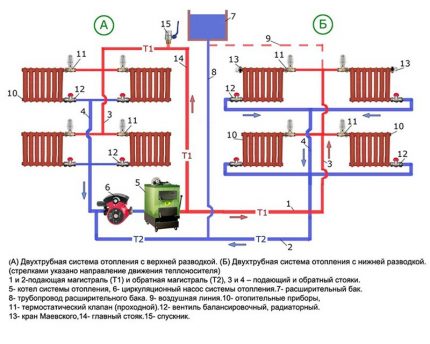

А и Б – два варианта устройства разводки, верхнего и нижнего типа. Дополнительное оборудование: расширительный бак, краны Маевского, воздушная линия (+)

На следующей схеме объединены три наиболее востребованных схемы разводки.

1 уровень – тупиковая разводка с параллельным монтажом обоих контуров; 2 уровень – встречная разводка, характеризующаяся двухсторонним радиаторным подключением; 3 – коллекторная разводка с улучшенной балансировкой

Все указанные схемы подходят для отопления 2-этажного здания.

Подключение газового оборудования в двухконтурной системе отопления

Устанавливать систему отопления можно и самостоятельно, но подключение газа должен выполнять специалист. Даже если есть необходимые знания, все равно работать с газовым оборудованием без специального разрешения нельзя, так как при неправильно выполненной работе возникнет опасность для жизни жильцов дома. Если же сделать подключение самостоятельно и правильно, придется при вводе оборудования в эксплуатацию заплатить крупный штраф (прочитайте: «Правильная схема подключения двухконтурного газового котла «).

Для оформления разрешения нужно:

Счетчики устанавливают и пломбируют сразу, чтобы они начали работать сразу после ввода оборудования в эксплуатацию.

Лучевая система с коллекторами

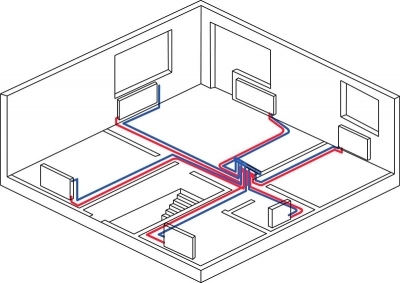

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

• возможность полностью спрятать все трубы в стены и в полы;
• удобная настройка системы;
• возможность создания дистанционной раздельной регулировки;
• минимальное количество соединений – они сгруппированы в распределительных шкафах;
• удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
• почти идеальное распределение тепла.

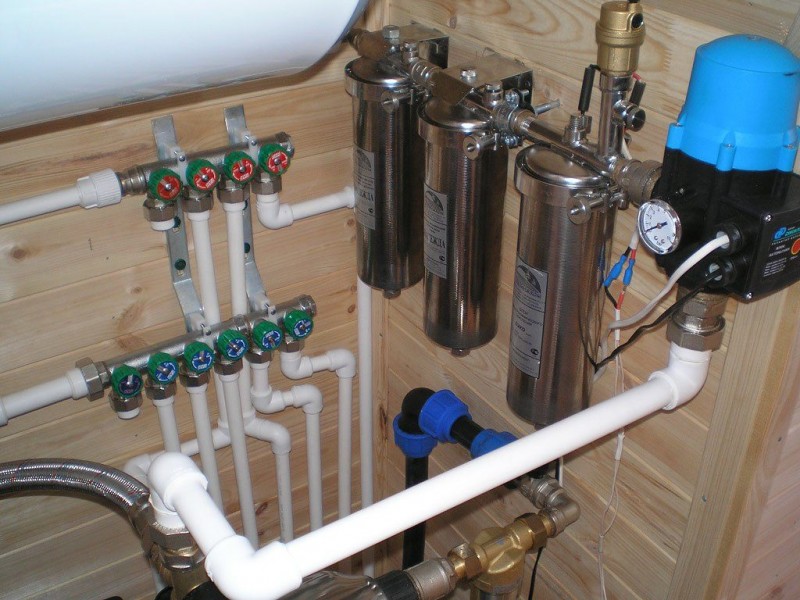

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

• высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
• трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.

Обвязка двухконтурного газового котла

Конструкция

Газовый двухконтурный котел — это своеобразная котельная. В нее входят:

1. Теплообменники. Основной применяется для разогрева теплоносителя, второй — для передачи горячей воды в систему ГВС.
2. Насос циркуляционный. Прибор встроен в котел, благодаря чему искать подходящий по мощности насос и заниматься отдельной его установкой не нужно.
3. Бачок расширительный. Подбирается по размерам системы теплоснабжения и производительности котла.

Принципы обвязки

К двухконтурному котлу подсоединяется пять труб, четыре из них предназначены для ввода/вывода воды. По пятой трубе поступает газ, она подключается через газовый вентиль к горелке.

С трубами для воды сложнее:

• одна соединяет обратку отопительной системы с трубкой для первого теплоносителя;
• вторая соединяет с обратной стороны тот же патрубок с трубой подачи;
• третья труба используется для подсоединения водопровода с патрубком вторичного теплообменника;
• четвертая — второй патрубок теплообменника с трубой подачи разогретой воды в систему ГВС.

Пример подключения котла

В трубопровод двухконтурного котла вмонтирован трехходовой клапан, работающий от автоматики отопителя. При включении подачи горячей воды отключается отопление.

Процесс можно описать так:

1. Перераспределение теплоносителя из главного теплообменника.
2. Клапан трехходовой перекрывает контур теплоснабжения и перенаправляет поток жидкости во второстепенный теплообменник. В нем нагревается холодная вода.
3. При потреблении горячей воды клапан находится в запирающем положении. После закрытия смесителя он автоматически переключается на теплоснабжение.

Схема работы не совсем удобна, так как для большой семьи вырабатываемой горячей воды явно не хватает. При этом обеспечивается только одна точка водопотребления, к примеру, душ либо кухня. Вода получится не горячая, а только теплая — котел не успевает прогреть ее до требуемой температуры.

Выход есть: установка дополнительного бойлера любого объема.

Обвязка котла с бойлером

Количество выводов для подключения труб остается прежним. Меняется сама схема ГВС, в которой второстепенный теплообменник замыкается с контуром бойлера.

Обвязка котла с бойлером

Изменения в схеме:

• первый выход второстепенного теплообменника подсоединяется к вводному патрубку бойлера;
• второй выход соединяется с выводящим патрубком водонагревателя.

Водопровод с теплообменником не соединяется, а напрямую контактирует с водонагревателем. Из него вода и попадает в контур ГВС. Таким образом, к бойлеру подходят те же четыре подключения водяных труб.

Преимущества схемы:

1. Водопроводная вода не отличается чистотой, что ведет к быстрому засорению теплообменников. Уже спустя год использования котла они требуют очистки или ремонта.
2. Трехходовой клапан переключать не нужно. При работе смесителя и потреблении нагретой воды система обогрева функционирует в обычном режиме.

Такая схема подходит для домов, в которых уже установлены двухконтурные котлы, но горячей воды не хватает. Чтобы не приобретать одноконтурный агрегат и переделывать всю систему, можно купить подходящий по вместимости бойлер и врезать его в существующую схему.

Обвязка с электрическим водонагревателем

Существует еще один вариант, позволяющий нагревать воду в необходимых объемах до требуемой температуры. Для этого используется электрический накопительный водонагреватель.

Схема обвязки почти повторяет предыдущую, кроме небольших нюансов:

• первый выход вторичного теплообменника присоединяется к холодному водоснабжению;
• другой патрубок подключается к электронагревателю;
• труба от водонагревателя отводится к системе ГВС.

При включении крана горячей воды в душе или на кухне котел функционирует в том же режиме, что и при прямой подаче — включается трехходовой клапан. Но вода сперва подается в накопитель, где ТЭНом прогревается до установленной температуры.

Подключение электрического водонагревателя

Достоинства схемы:

• постоянное наличие горячей воды для домашних нужд в требуемом объеме;
• снижение расхода топлива на нагреве воды.
