Устройство стропильной системы двухскатной крыши

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Двухскатная крыша для здания с фронтонами

Как уже говорилось выше, создание кровельной конструкции имеет массу нюансов и взаимосвязанных параметров, и о каждом из них нужно узнать перед тем, как сделать двухскатную крышу дома. Обустраивать такую конструкцию можно как на квадратной, так и на прямоугольной коробке здания, независимо от количества этажей. Крыша в конечном итоге может или иметь используемое свободное пространство под кровлей, или обходиться без него.

Конструкция двухскатной крыши позволяет обустраивать мансарду в подкровельном пространстве. Правда, более эффективно для мансарды подходит ломаная схема крыши, но она далеко не всегда подходит по самым разным индивидуальным причинам. Крыша с двумя скатами чаще всего устанавливается на кирпичные и бетонные здания, но при большой необходимости ей можно накрыть деревянные постройки.

При обустройстве крыши с угловым профилем фасада при уполовиненной мансарде вместо нижних опор стропильной системы используются стены здания. Сами стропила в данном случае должны опираться не на прогоны, традиционно используемые для обустройства мансарды, а на стены здания посредством мауэрлата.

Фронтон

Всё же погода штука коварная, поэтому утепление лучше отложить и сделать его позже изнутри. Гораздо важнее смонтировать кровлю и закрыть фронтоны. Поэтому в крайние стропильные пары согласно собственным задумкам монтируем каркас под остекление и утеплитель. Наверняка уже созрели идеи с окнами или балконом. Отделочным материалом закрывать фронтон пока рано, лучше это делать одновременно с подшивом. Если декорировать фронтон придётся до утепления, технология одна: каркас, кровельная мембрана, контррейка и только после – финишная отделка.

А дальнейший план как сделать двухскатную крышу такой:

• На торцы свесов стропил набивается лобовая доска. Причём если весь подшив планируется деревянный её и ветровые доски имеет смысл предварительно ошлифовать и окрасить.
• От лобовой доски вверх в выборку свесов, заподлицо со стропилами набивается сплошная обрешётка из 4 досок. Кондуктором контролируются расстояния между стропилами.
• На край ската набивается капельник конденсата. На него клеится монтажный двусторонний скотч.
• Между стропилами «на ребро» набиваются доски – опоры для утеплителя.
• Раскатывается первый ряд кровельной мембраны. Нижний край клеится на скотч к капельнику, мембрана прижимается к стропилам контррейкой.
• Если для крепления водосточных желобов запланированы длинные металлические крюки, самое время их крепить. На средних стропилах поверх контррейки примеряется и фиксируется первый крюк. Загибается он таким образом, чтоб край будущей кровли выступал на 1/3 желоба, а наружный край желоба не выступал за воображаемое продолжение кровли. Это нужно для того чтоб жёлоб хорошо собирал воду, но его не оборвало снегом. По верху крюка на контррейке закрепляется шнурка, с небольшим спуском по скату крепится на одном краю. Сделав разметку шнурку перемещают на другой край. Следом прибиваются все крюки – уклон для желобов обеспечен.
• Поверх контррейки набивается обрешётка, с определённым шагом под конкретный вид кровли.
• Следом набивается вентиляционная лента или сетка, чтоб закрыть доступ птицам и загибаются водосточные крюки.
• На край обрешётки крепится карнизная планка.

Переходя выше с перехлёстом раскатывается следующий ряд кровельной мембраны, прижимается контррейками. Контролируя расстояние между стропилами набивается обрешётка. Далее всё также вверх, мембраной нужно перехлестнуть конёк двускатной крыши.

Все перечисленные операции одинаковы для обоих скатов. Проверив их диагонали, спилив лишние концы обрешётки и набив ветровые доски можно переходить к кровельным работам.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как . Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

• Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.

• Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

1. Отличное сопротивление порывам ветра;
2. Легкий сход снега со скатов;
3. Защиту от дождя и холода;
4. Долговечность и надежность.

Особенности стропильной системы

Устройство

Двускатная (щипцовая) крыша образована двумя наклонными поверхностями (скатами), имеющими прямоугольную форму. Основой крыши является каркас, который и называется стропильной системой.

В первую очередь давайте разберемся, из каких деталей состоит стропильная система двускатной кровли, и как она устроена.

Конструкция включает в себя следующие элементы:

Мауэрлат. Служит основой конструкции. Задача мауэрлата заключается в равномерной передаче нагрузки от крыши на стены дома.
Кроме того он выполняет еще одну важную функцию — обеспечивает крепление всей крыши к стенам. Как правило, мауэрлат для двускатной крыши делают из бруса сечением не менее 100х100, который крепится к стенам по периметру строения;

Мауэрлат — основа всей конструкции

Крепление мауэрлата к стенам осуществляется при помощи анкеров или стержней (шпилек);

Стропильная нога или просто стропило. Это, можно сказать, основной элемент, который формирует каркас кровли.Стропильные ноги устанавливаются попарно друг напротив друга и формируют треугольник. Как правило, их делают из бруса сечением 50х150 или 100х150 мм.

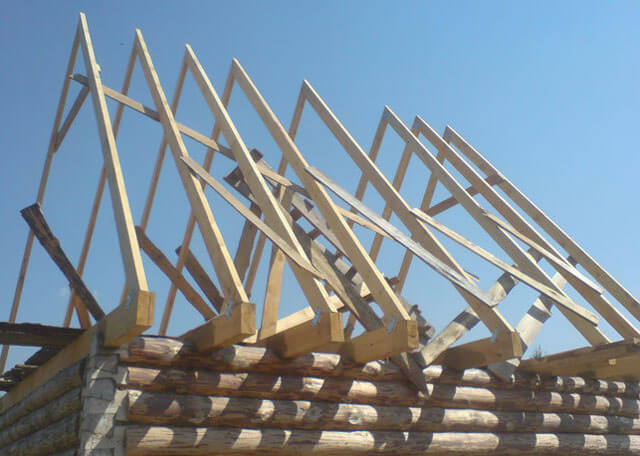

Стропильные ноги формируют скаты крыши

Пара стропил называется стропильной фермой. Этот элемент кровли обеспечивает равномерную передачу нагрузок, возникающих от веса крыши, ветра и осадков, на мауэрлат;

Коньковый прогон. Эта деталь служит вершиной двухскатной крыши, правда, в некоторых случаях вершины образуют стропила, а коньковый прогон устанавливается под ними.
В любом случае эта деталь представляет собой балку, которая связывает отдельные стропильные фермы в единую конструкцию.
Надо сказать, что помимо конькового прогона иногда фермы соединяют и обычными прогонами, т.е. балками, которые располагаются на плоскости скатов, как показано на схеме выше.

Коньковый прогон объединяет стропильные фермы в единую конструкцию

• Стойки. Вертикальные элементы конструкции, которые передают нагрузку от стропил внутренним стенам;
• Лежень. Представляет собой балку, которая равномерно распределяет нагрузку от стоек на внутренние стены;
• Затяжка. Деталь, которая соединяет стропила в нижней их части, образуя треугольник;
• Верхняя затяжка (ригель). Соединяет стропила в верхней части;

Подкосы передают нагрузку от ферм на затяжку

• Подкос. Элемент фермы, придающий ей жесткость. Подкосы передают нагрузку от стропильных ног на затяжку или лежень;
• Кобылки. Служат продолжением стропильных ног за пределами стен, образовывая свес крыши;

Кобылки служат продолжением стропил для обеспечения свеса крыши

Обрешетка. Доски, которые монтируются параллельно коньковому прогону, и связывают стропильные фермы. Обрешетка служит основой для монтажа кровельного материала.
Шаг обрешетки зависит от типа кровельного покрытия.

Обрешетка служит основой для монтажа кровельного материала

Некоторые материалы, такие как битумная черепица, требуют сплошной обрешетки. В этом случае доски монтируются вплотную друг к другу либо обшивка осуществляется листовыми материалами, такими как фанера или OSB.

Некоторые строительные материалы требуют монтажа сплошной обрешетки

Надо сказать, что устройство стропильной системы двухскатной крыши может различаться. Об основных возможных вариантах поговорим ниже.

Разновидности двухскатной стропильной системы

Двухскатные крыши бывают двух типов:

С висячими стропилами. Используются в тех случаях, когда расстояние между внешними стенами не превышает 10 м, и между ними нет внутренних стен. Висячие стропила снизу опираются на мауэрлат, а сверху — друг на друга.

Висячие стропила не имеют стоек

Таким образом, ферма с висячими стропилами создает распирающую нагрузку, и передает ее на стены. Для снижения этой нагрузки используются затяжки, которые стягивают стропильные ноги;

Наслонные системы могут иметь различную конструкцию, но в любом случае часть нагрузки их стропил передается на внутренние стены

С наслонными стропилами. Такая конструкция подразумевает использование стоек и лежня (иногда несколько лежней), которые передают нагрузку от стропильных ног на внутренние стены дома.
Подобная конструкция оправдана, если наружные стены располагаются на расстоянии более 10 метров и имеют внутренние стены.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Конструкция стропильного каркаса

Расчет стропильной конструкции

Двускатная крыша считается сложной постройкой. Проект опирается на множество элементов – ветер, природные явления, переменные и постоянные нагрузки. Выполнить расчеты самолично весьма проблематично, не обладая информацией о местном климате, нюансах рассредоточения давления, свойствах материала для сооружения конструкции.

Идеально, воспользоваться услугой профессионала, а самому можно произвести подбор материала для покрытия – его вид влияет на следующие характеристики:

Угол наклона – наименьший угол наклона кровли по отношению к параллели земли – 5 градусов. Но он прямиком зависит от кровельного стройматериала. В основном применяется – профлист, шифер, гибкую и металлочерепицу.

Полагаются на правило – чем круче скат, тем фактурнее будет кровля. Для настила рулонной защитной изоляции кровли – от 5 градусов. Значимую роль играет количество слоев, трехслойные покрытия до 15 градусов, выше – одно- и двухслойные.

• ондулин – от 6;
• шифер – от 11;
• профнастил – от 12;
• металлочерепица – от 14 до 20;
• мягкая кровля – от 15 до 45.

В следствии чего, образование осадков – «воды, снега» не будет задерживаться на поверхности, однако для детальной очистки необходимы собственные усилия. Стропила для двухскатной крыши своими руками – после, устройство кровельной системы вычисляется по положению частей – шаг и подобранное сечение для той или иной единицы.

Параметры полностью зависят от выбранного покрытия и веса кровли.

Для более редкого шага требуется более внушительный диаметр трубы или сечение бруса.

Обычно, эта характеристика для несущих стен достигает 15 см и выше, для дачных домов и дополнительных конструкций «баня, беседка» – 10 см.

После чего необходимо рассчитать количество стропил на один скат: его длина делится на шаг установки, достигающего 60-100 см и вдобавок крайняя нога. Полученный результат умножается вдвое и получается общее значение. Шаг установки и количество стропильных ног варьируется, в зависимости от сечения бруса.

Если школьные знания о прямоугольном треугольнике еще не забиты, то длина стропил рассчитывается очень просто. Стропильная нога является гипотенузой в получившейся фигуре.

Вычисления такие: С2 = А2 + В2, из чего – длина стропильной ноги «С», высота крыши «А», половина длины фронта «В». К результату обязательно добавляется 30-70 см для карнизных свесов.

И все таки, как сделать крышу двухскатную своими руками?

Мы сейчас это выясним:

После покупки всех необходимых материалов, подбора типа стропильной установки, составления проекта крыши – работа может быть начата. Нужно выполнять строгую последовательность этапов, это позволит избежать затягивание монтажа и потери надежности постройки.

Крепление мауэрлата

При нехватке длины бруса для установки мауэрлата, производится наращивание. Концы соединяются способом врубки вполдерева. Анкерные болты сыграют роль дополнительных крепежей. Из-за ненадежности применение саморезов, гвоздей и нагелей исключается. Монтаж к стене выполняется так:

• производится отступ от края 5 см и более;
• чтобы вставить крепежи, в стене вырезаются проемы. Таким же образом выполняются работы с брусом;
• стальными шпильками мауэрлат необходимо закрепить к краю. Промежуток между стропильных ног в двое больше, чем шаг крепления. Поэтому, перед тем как установить основную единицу, необходимо ориентироваться по металлическим меткам.

Внимание: край стены сперва защищается гидроизоляцией, а уже после кладется мауэрлат. Расстилается только один слой даже в случае деревянной сборки дома

Расстилается только один слой даже в случае деревянной сборки дома.

Этап 1-й. Чертёж

Любая архитектурная постройка начинается с чертежа — теории. Следует присмотреться к готовым решениям в округе, ведь здешние дома построены уже с учётом местного климата, количества выпадающих за год осадков. Однако не путайте наш тип со шпилями и башнями. Последние слишком сложны в монтаже и требуют несколько иного подхода. К тому же их цель — дизайнерская изящность. Наша — функциональность и практичность

Вот основные моменты, на которых следует заострить внимание, чтобы построить качественную крышу

Угол наклона не должен сильно превышать 55 градусов и быть меньше 20. В первом случае мы получим плохую влагостойкость, а во втором — затратную постройку без мансарды

Важно заметить, что оптимальный угол наклона при использовании рулонных материалов, битумной черепицы и профнастила — больше 20 градусов, а если класться будут металлочерепица, ондулин или шифер, то 25 градусов — крайний минимум.
Вид двухскатной крыши и название его элементов. Грани верхнего угла — стропила; затяжка — основание нашего треугольника, которое опирается непосредственно на стены дома; ригель — укрепление между стропилами — находятся в верхней трети треугольника, чтобы освободить место для чердака; мауэрлаты — деревянные балки, которые располагаются на верхней части стены по всему периметру и создают опору для прикрепления стропила; конёк — «подкладка» под верхний угол в виде бруса, создаёт дополнительный упор для стропила

Вот базовый состав простой крыши для дома без кровли. Более сложные варианты могут исключать затяжку и иметь балки перекрытия, центральные стойки с подкосами, вертикальные стойки с леженями, обеспечивающими дополнительную опору, и др. В основном выделяют наслонные (те, что упираются только на мауэрлаты, без затяжек) и висячие (упор идёт на балки перекрытия и затяжки).

Размеры выбираются согласно углу наклона, используемым элементам и погодным условиям в данной местности. Рекомендации: квадратное сечение брусьев мауэрлата — от 100х100 мм до 150х150, доски стропильных ног — от 50х100 до 100х150 (прямо пропорционально длине), шаг между стропилами — от 6 до 12 см, затяжки — 50х150, все остальные виды брусьев имеют сечение 100х100.

чертеж двускатной крыши: на схеме показаны основные элементы

Дополнительные факторы

При расчете шага стропил обращают внимание не только на тип кровельного покрытия. Учитывается множество других моментов, данные о которых можно найти в справочниках и СНиПах

Вот некоторые из факторов:

Снеговые и ветровые нагрузки. Чем больше выпадает снега зимой и чем сильнее дуют ветра, тем меньше должно быть расстояние между балками. Но, если увеличить угол уклона крыши свыше 45°, тогда разрешается увеличить шаг.
Выбор утеплителя. Для снижения расходов на плиты утеплителя рекомендуется учитывать их стандартные размеры. Выпускают маты шириной 600, 800 и 1200 мм. Если пренебречь этим условием, тогда появится большое количество подрезов, мостики холода и строительство затянется.
Качество пиломатериала

Тут принимается во внимание порода древесины, сорт и сечение. Как уже говорилось выше, на прочность влияет то, насколько хорошо была высушена балка

Закупая древесину, обращайте внимание на ровность и наличие порока в виде сучков и следов от вредителей.
Балки перекрытия и затяжки. Если под двухскатной крышей обустраиваете мансардный этаж, тогда максимально расстояние между стропилами должно быт 0,75 метра.

Принимая во внимание все эти факторы можно определить через какое расстояние устанавливать стропила. Хотя все расчеты можно сделать самостоятельно, так как справочные данные есть в свободном доступе, лучше обратиться к профессионалам

Они имеют опыт в проектировании, быстрее определят необходимое расстояние между стропилами. Так, вы избежите возможных ошибок и будете уверены в безопасности.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
